Movicon TM BA è un potente software SCADA/HMI sviluppato da Progea per la building automation, progettato per fornire una supervisione semplice e integrata di edifici intelligenti. Consente l'integrazione di vari sistemi e dispositivi per il controllo di comfort, sicurezza e gestione energetica, offrendo flessibilità d'uso su diverse piattaforme e facilitando l'accesso remoto. Grazie alle sue funzionalità avanzate di allerta e reporting, Movicon TM BA migliora l'efficienza operativa e riduce i costi di gestione.

1. Supervis
ione in
ti
tegrata p
er edifici intelligen

2. La moderna supervisione
di edifici intelligenti
La tecnologia software Scada
per la Building Automation.
Progea è l’azienda che dal 1990 si occupa di produrre potenti
ed innovativi prodotti software per l’automazione.
La grande esperienza maturata unita alle più innovative
soluzioni tecnologiche rendono il team Progea “esperto”
in soluzioni Scada/HMI, applicato in tutti i settori
dell’automazione civile ed industriale.
Movicon ™ BA è la soluzione Scada/HMI pensata per la
Building Automation, progettata su criteri di semplicità
di utilizzo, con una documentazione a corredo completa e
con un sito web dedicato al supporto ed alla comunità di
sviluppatori ricco di informazioni utili e di esempi, tali da
minimizzare la necessità di ricorso ai Servizi di Assistenza.
Formazione, Assistenza e Consulenza garantiscono l’utente
nel far fronte a qualsiasi necessità applicativa o imprevisto,
contribuendo a ridurre i costi di implementazione e di
sviluppo interni.
TVCC ED
IP CAMERA
ANTI
INTRUSIONE
SERVIZI
IDRICI
CONTROLLO
AUTOMATISMI
ANTI
INCENDIO
SCENARI
HVAC
CLIMA
ILLUMINAZIONE
CONSUMI
ENERGETICI
2

3. Gestione integrata
degli edifici
Movicon ™ BA è il software in grado
di rendere la vostra supervisione di
edificio più potente, più aperta e più
scalabile di qualunque altro software.
Building Automation
Movicon ™ BA è la soluzione di supervisione per edifici
intelligenti di Progea, azienda esperta nei sistemi software
di supervisione e controllo (Scada/HMI). Movicon ™ BA
porta i vantaggi del software “aperto” nell’ integrazione
e visualizzazione di sistemi di automazione dell’edificio
moderno, sia esso residenziale, industriale, terziario
o per grandi comunità. Movicon ™ BA porta i vantaggi
della moderna tecnologia software ed offre soluzioni
flessibili. La grande esperienza maturata in questi
anni di successi, consente di soddisfare le esigenze di
tutti coloro che desiderano realizzare sistemi integrati
utilizzando un unico, potente, flessibile, aperto software di
visualizzazione e controllo.
Flessibilità di impiego
Grazie alla flessibilità di Movicon ™ BA, potrete integrare
i vostri sistemi su qualsiasi tipo di architettura, quali PC
Desktop, Media Center, Tablet PC (Win32 o Win64), Touch
Panel (Windows Embedded, WinCE), Palmare o Smart
Phone (Windows Mobile), oppure accedere al vostro
sistema via Web tramite qualsiasi Internet Browser
oppure da qualsiasi smartphone o tablet, da qualunque
parte del mondo. Non avrete limiti alle soluzioni di
visualizzazione ed avrete tutto sotto controllo.
Facilità di utilizzo
Realizzare progetti di supervisione con Movicon ™ BA
è semplice e gradevole. Un potente editor ad oggetti vi
permette di realizzare interfacce grafiche con pagine
video animate ed interattive, utilizzando grafiche
vettoriali oppure applicando i vostri disegni BMP, GIF,
JPG. Tutti gli strumenti necessari sono già integrati e
pronti all’uso. Librerie grafiche di oggetti pre-configurati,
drivers di comunicazione, gestione allarmi,
storicizzazione e controllo, schedulazione eventi, trends,
grafici, tutto a portata di mano con pochi clic del mouse,
in un ambiente software semplice ed intuitivo.
Una soluzione aperta
Movicon ™ BA garantisce l’apertura necessaria ad
integrare nello stesso progetto di supervisione tutti i
sistemi di gestione degli edifici, garantendo un notevole
risparmio di tempo e di risorse, aumentando al tempo
stesso le potenzialità di supervisione e controllo.
La tecnologia della piattaforma Movicon ™ BA è
completamente basata sullo standard XML.
In un’unica visualizzazione potrete finalmente collegare
il bus di controllo, le luci, il sistema di riscaldamento
e condizionamento, i sistemi di sicurezza, la
videosorveglianza, i sistemi di risparmio energetico ed
ogni altro dispositivo comunemente utilizzato in ambito di
gestione degli edifici.
3

4. La tecnologia SCADA pensata
per la Building Automation
Aumento delle potenzialità
Superate i limiti dei sistemi supervisori tradizionali.
Movicon ™ BA consente tutte le potenti funzionalità tipiche
dei sistemi SCADA/HMI, incrementando notevolmente
le potenzialità di visualizzazione dei dati. Disporrete di
un ambiente grafico ad oggetti potente, con un efficace
gestione degli Allarmi, degli storici su DBMS (es. SQL
Server, Oracle, MsAccess), trends, scenari, schedulatori e
logiche di controllo. Tutto già pronto all’uso in un ambiente di
programmazione potente e semplice.
Riduzione dei costi
Movicon ™ BA permette di utilizzare un unico ambiente di
sviluppo per i vostri sistemi di supervisione e controllo, con il
conseguente grande risparmio in termini di apprendimento,
formazione del personale e manutenzione. Le licenze di
Movicon ™ BA sono scalabili e flessibili, e sono upgradabili
verso Movicon ™, contribuendo alla riduzione globale dei costi
di sviluppo e manutenzione.
4

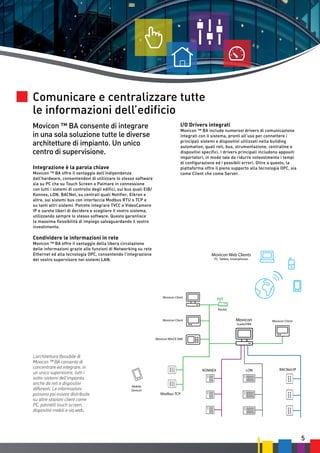

5. Comunicare e centralizzare tutte
le informazioni dell’edificio
Movicon ™ BA consente di integrare
in una sola soluzione tutte le diverse
architetture di impianto. Un unico
centro di supervisione.
Integrazione è la parola chiave
Movicon ™ BA offre il vantaggio dell’indipendenza
dall’hardware, consentendovi di utilizzare lo stesso software
sia su PC che su Touch Screen o Palmare in connessione
con tutti i sistemi di controllo degli edifici, sui bus quali EIB/
Konnex, LON, BACNet, su centrali quali Notifier, Elkron e
altre, sui sistemi bus con interfaccia Modbus RTU o TCP e
su tanti altri sistemi. Potrete integrare TVCC e VideoCamere
IP e sarete liberi di decidere e scegliere il vostro sistema,
utilizzando sempre lo stesso software. Questo garantisce
la massima flessibilità di impiego salvaguardando il vostro
investimento.
I/O Drivers integrati
Movicon ™ BA include numerosi drivers di comunicazione
integrati con il sistema, pronti all’uso per connettere i
principali sistemi e dispositivi utilizzati nella building
automation, quali reti, bus, strumentazione, centraline e
dispositivi specifici. I drivers principali includono appositi
importatori, in modo tale da ridurre notevolmente i tempi
di configurazione ed i possibili errori. Oltre a questo, la
piattaforma offre il pieno supporto alla tecnologia OPC, sia
come Client che come Server.
Condividere le informazioni in rete
Movicon ™ BA offre il vantaggio della libera circolazione
delle informazioni grazie alle funzioni di Networking su rete
Ethernet ed alla tecnologia OPC, consentendo l’integrazione
del vostro supervisore nei sistemi LAN.
Movicon Web Clients
PC, Tablets, Smartphones
Movicon Client
Router
Movicon
Movicon Client
Scada/HMI
Movicon Client
Movicon WinCE HMI
L’architettura flessibile di
Movicon ™ BA consente di
concentrare ed integrare, in
un unico supervisore, tutti i
sotto-sistemi dell’impianto,
anche da reti e dispositivi
differenti. Le informazioni
possono poi essere distribuite
su altre stazioni client come
PC, pannelli touch screen,
dispositivi mobili e via web.
KONNEX
Mobile
Devices
LON
BACNet/IP
Modbus TCP
5

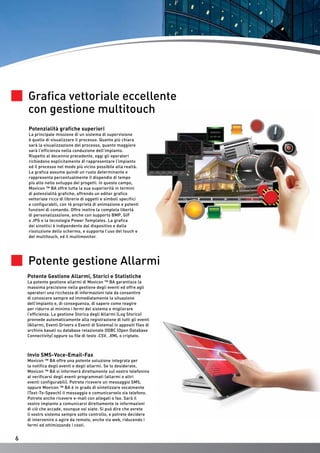

6. Grafica vettoriale eccellente
con gestione multitouch
Potenzialità grafiche superiori
La principale missione di un sistema di supervisione
è quello di visualizzare il processo. Quanto più chiara
sarà la visualizzazione del processo, quanto maggiore
sarà l’efficienza nella conduzione dell’impianto.
Rispetto al decennio precedente, oggi gli operatori
richiedono esplicitamente di rappresentare l’impianto
ed il processo nel modo più vicino possibile alla realtà.
La grafica assume quindi un ruolo determinante e
rappresenta percentualmente il dispendio di tempo
più alto nello sviluppo dei progetti. In questo campo,
Movicon ™ BA offre tutta la sua superiorità in termini
di potenzialità grafiche, offrendo un editor grafico
vettoriale ricco di librerie di oggetti e simboli specifici
e configurabili, con 16 proprietà di animazione e potenti
funzioni di comando. Offre inoltre la completa libertà
di personalizzazione, anche con supporto BMP, GIF
o JPG e la tecnologia Power Templates. La grafica
dei sinottici è indipendente dal dispositivo e dalla
risoluzione dello schermo, e supporta l’uso del touch e
del multitouch, ed il multimonitor.
Potente gestione Allarmi
Potente Gestione Allarmi, Storici e Statistiche
La potente gestione allarmi di Movicon ™ BA garantisce la
massima precisione nella gestione degli eventi ed offre agli
operatori una ricchezza di informazioni tale da consentire
di conoscere sempre ed immediatamente la situazione
dell’impianto e, di conseguenza, di sapere come reagire
per ridurre al minimo i fermi del sistema e migliorare
l’efficienza. La gestione Storica degli Allarmi (Log Storico)
provvede automaticamente alla registrazione di tutti gli eventi
(Allarmi, Eventi Drivers o Eventi di Sistema) in appositi files di
archivio basati su database relazionale ODBC (Open Database
Connectivity) oppure su file di testo .CSV, .XML o criptato.
Invio SMS-Voce-Email-Fax
Movicon ™ BA offre una potente soluzione integrata per
la notifica degli eventi e degli allarmi. Se lo desiderate,
Movicon ™ BA vi informerà direttamente sul vostro telefonino
al verificarsi degli eventi programmati (allarmi o altri
eventi configurabili). Potrete ricevere un messaggio SMS,
oppure Movicon ™ BA è in grado di sintetizzare vocalmente
(Text-To-Speech) il messaggio e comunicarvelo via telefono.
Potrete anche ricevere e-mail con allegati o fax. Sarà il
vostro impianto a comunicarvi direttamente le informazioni
di ciò che accade, ovunque voi siate. Si può dire che avrete
il vostro sistema sempre sotto controllo, e potrete decidere
di intervenire o agire da remoto, anche via web, riducendo i
fermi ed ottimizzando i costi.
6

7. Registrazione,
Analisi e Reports
Registrazione ed Analisi Statistica
Movicon ™ BA integra potenti Data Loggers che consentono
la registrazione di tutti gli eventi, allarmi o di qualsiasi dato
di processo (temperature, consumi, ecc.), archiviando i dati
storici su Database Relazionali in modo completamente
automatico. Il formato dei dati storici è aperto grazie alla
tecnologia ODBC e consente il supporto a SQL Server,
Access, Oracle o altro. I dati registrati sono visualizzabili
tramite Grafici 2D e 3D, Trends, Tabelle e Report, anche
via web. Potenti strumenti per la gestione analitica degli
eventi e dei fermi impianto consentono di disporre dei report
relativi ai tempi totali e parziali di fermo. Le informazioni, sia
tabellari che su grafico a torta o istogramma, individuano nel
periodo desiderato l’elenco degli allarmi intervenuti e la loro
classificazione per “Durata” oppure per “Frequenza”.
I reports sono visualizzabili e stampabili a piacimento, su
comando o su evento, esportabili in vari formati (Excel, PDF,
HTML), e forniscono tutte le informazioni complessive e di
dettaglio di ogni singolo allarme analizzato.
Analisi Consumi ed Efficienza energetica
integrare le moderne tecnologie per migliorare consistentemente
l’efficienza energetica, all’interno di un sistema di supervisione
come Movicon ™ BA, in grado di rilevare, misurare e controllare
i consumi effettivi in funzione delle effettive necessità, in
modo intelligente ed autonomo. Integrando opportunamente
Movicon ™ BA nella gestione dell’edificio, è possibile ottenere
risparmi energetici che, in funzione della destinazione d’uso,
possono variare tra il 5% ed il 30%, con un notevole risparmio
sui costi energetici, un veloce ritorno dell’investimento ed una
considerevole riduzione sull’impatto ambientale.
Manutenzione Programmata
Movicon ™ BA semplifica la gestione di manutenzioni
programmate grazie alla possibilità di attivare gli allarmi
non al valore reale della variabile associata, ma al suo valore
“statistico” di durata. Risulta quindi estremamente semplice
impostare le soglie di intervento su set-point relativi al tempo
totale di permanenza ON della variabile. Per supportare al
meglio gli operatori di impianto, Movicon ™ consente inoltre di
associare files esterni che consentono di attivare files di help
articolati (HTML), files di filmati (.AVI), files di suoni (.WAV)
oppure files BMP.
Le nuove tecnologie permettono di gestire ed ottimizzare le
risorse energetiche utilizzate dagli edifici, al fine di salvaguardare
l’ambiente riducendo le emissioni ed i consumi, e di ridurre
gli sprechi migliorando l’efficienza energetica e risparmiando
sui costi d’esercizio. La Commissione Europea ha emanato la
direttiva EN15232 nella quale si definiscono le funzioni di Building
Automation che hanno un effetto sulle prestazioni energetiche
dell’edificio, si definiscono i metodi per valutare i requisiti e gli
effetti derivanti dai sistemi Building Automation Control Systems
(BACS) e per ottenere la valutazione e classificazione dei risultati
conseguiti. Tutti i progettisti degli edifici moderni possono pertanto
7

8. Il software per la gestione
integrata degli edifici
G estione Schedulatori
Movicon ™ BA gestisce appositi oggetti di schedulazione
comandi su calendari programmabili in modo semplice
ed intuitivo, gestendo la configurazione dei calendari
graficamente o in modo tabellare, includendo la gestione
delle festività.
G estione VideoCamere
Movicon ™ BA integra soluzioni native per la gestione delle
immagini provenienti da VideoCamere IP. Grazie ad apposite
finestre di visualizzazione, le immagini sono rappresentate
sia su stazioni PC locali che su sistemi embedded (WinCE,
PocketPC) oppure via Web, senza inutili e costose necessità
aggiuntive. Movicon ™ BA inoltre consente l’integrazione
di componenti esterni quali ActiveX e librerie di terze parti
(DLL) per garantire il supporto sia delle semplici WebCam
che dei più sofisticati sistemi di Videosorveglianza digitale.
Riconoscimento Vocale
Grazie a Movicon ™ BA, il vostro sistema di controllo è in
grado di riconoscere i comandi vocali, interagendo con il
sistema solo utilizzando la voce, il modo più naturale per
impartire ordini e comandi. Il sistema potrà così riconoscere
il comando vocale, chiedere conferma o chiedere il valore
desiderato (ad esempio l’impostazione di una temperatura).
Naturalmente i comandi vocali sono alternativi ai normali
comandi impostabili da touch screen o da tastiera.
Il vantaggio della
flessibilità
Un unico ambiente di configurazione per
applicazioni runtime scalabili da Windows
Server a Windows CE, o in architettura
Server, Client o Web Client.
Movicon ™ BA permette di progettare in modo flessibile: un
solo progetto, basato su files XML, che può essere eseguito
su architetture diverse, dai sistemi server per applicazioni
“mission critical”, sicure e ridondate, fino alle micro
applicazioni per sistemi touch ed embedded, o mobile, anche
basati sul sistema operativo Windows CE.
Maggiore semplicità di gestione, minori costi di
manutenzione, maggiore scalabilità, che vi consentiranno di
utilizzare un solo software per ogni esigenza applicativa.
8

9. Accesso sicuro e semplice, via
internet, all’intero edificio
Movicon ™ BA è una piattaforma software
pensata per consentirvi l’accesso al
sistema su architetture Internet/Intranet,
tramite qualsiasi browser oppure con
Apple iOS, Android, Blackberry.
Grazie alla innovativa tecnologia Web Client di Movicon ™ BA,
il vostro supervisore può diventare il punto di accesso per
il vostro controllo remoto dell’intero edificio. Utilizzando un
qualsiasi browser da qualsiasi sistema operativo, potrete
visualizzare il vostro sistema di supervisione, in maniera
indipendente dal server, con l’eventuale Log On di accesso, e
potrete interagire da remoto con il vostro impianto.
Nessuna installazione o configurazione aggiuntiva è richiesta,
grazie alla tecnologia di Movicon ™ BA.
Inoltre, le APP consentono l’accesso via smartphone o tablet,
ed il vostro dispositivo mobile diventerà un Client Web per
consentirvi di interagire da qualsiasi punto, senza la necessità
di raggiungere un PC per accedere al sistema. Il vostro edificio
diventerà Internet-Ready grazie a Movicon ™ BA.
9

10. Movicon ™ BA è molto di più
di un semplice supervisore
Esempi di impiego:
Grazie a Movicon ™ BA sarà molto semplice
integrare e gestire tutti i sistemi applicati
all’edificio, sia residenziale che industriale.
Dal PC di supervisione, dal Touch Screen, dal
vostro sistema mobile o dal vostro Browser sarà
possibile, ad esempio, gestire:
•
•
Controllo e Gestione Comfort e Clima
(riscaldamento, Condizionamento, HVAC)
•
Controllo e Gestione del sistema Tecnologico
(motori, valvole, servizi)
•
Controllo e Gestione del sistema idrico
(pompe di sollevamento, irrigazione, ecc.)
•
Gestione comfort memorizzando gli scenari
e le configurazioni ambiente preferite
•
Gestione dati o allarmi dal sistema
Anti-Intrusione o Controllo Accessi
•
Acquisizione e Gestione dati dal sistema
Anti-Incendio
•
Monitoraggio consumi energetici ed
eventuale interruzione e sgancio carichi
•
Acquisizione informazioni meteo e controllo
tende, finestre, shed, velux, ecc.
•
Controllo e Gestione consumi energetici
(acqua, illuminazione, freddo e caldo)
•
Analisi statistica
•
Acquisizione e Gestione informazioni video
da TVCC e IP Camera’s
•
IP Camere gestibili via Web
•
Controllo e Gestione lampade di emergenza
•
10
Controllo e Gestione Illuminazione
Gestione sistemi di energie alternative quali
fotovoltaico e cogenerazione

11. Principali caratteristiche:
Movicon ™ BA è una piattaforma software
totalmente integrata, un unico sistema di
controllo per l’intero edificio con incluse le
funzioni di editing progetti ed esecuzione
runtime.
•
Oggetti Schedulatori dinamici con gestione
festività
•
Driver nativi per i sistemi bus e per i dispositivi
Building
•
OPC Client e Server
•
Tecnologia Web Client
•
Unico ambiente di sviluppo con progetti XML
eseguibili sia da Win32/64 a WinCE
•
Debugger locale e remoto
•
Acquisizione dati real-time da tutti i sistemi
di Building Automation più diffusi
•
Supporto IP Camera (nativo) e TVCC
•
Comandi Vocali
•
Potente ed ineguagliata visualizzazione
grafica, con editor vettoriale, toolbox e
librerie grafiche complete e personalizzabili
grazie al supporto ai formati disegno più
diffusi
•
Gestione Touch e Multitouch
•
Gestione e Registrazione Allarmi ed Eventi
da tutti i sistemi integrati, con notifica Voice/
SMS/Email/Fax
•
Sicurezza agli accessi garantita, Utenti,
Password ed Audit Trail
•
Gestione Ridondanza (Hot backup)
•
Networking Integrato con architetture Client/
Server anche su sistemi Wireless e Mobile
•
Visualizzazione e controllo via Internet
tramite Browser, Tablet o SmartPhone
•
Gestione Scenari, con oggetti e wizard
•
Data Logger con archivi storici su DBMS
(Database Relazionale es. SQL Server, Oracle)
•
Potenti Trends Storici e Dinamici, Grafici 2D
e 3D
•
Logica Integrata VBA, VB.Net
•
SoftLogic PLC IEC 61131-3 per soluzioni di
controllo I/O
•
Oggetti Evento
11

12. Per ulteriori informazioni
www.progea.com
Ed. Italiana
Settembre 2013
© 2013 Progea Srl - All Rights Reserved
Progea Srl
Via S. Anna, 88/E
I-41122 Modena
info@progea.com
Tel +39 059 451060
Progea International Ltd
Via Penate, 16
CH-6850 Mendrisio
international@progea.com
Tel +41 91 96 76 610
Progea Deutschland GmbH
Marie-Curie Str., 12
D-78048 VS Villingen
info@progea.de
Tel +49 7721 99 25 992
Progea USA LLC
2800 East Enterprise Avenue
WI 54913 Appleton
info@progea.us
Tel +1 888 305 2999
