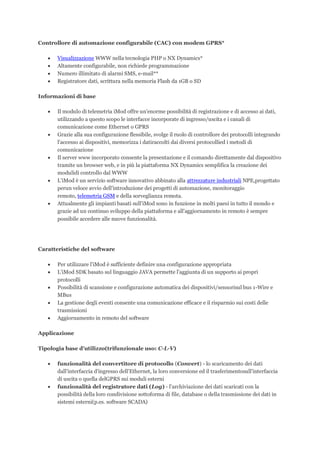

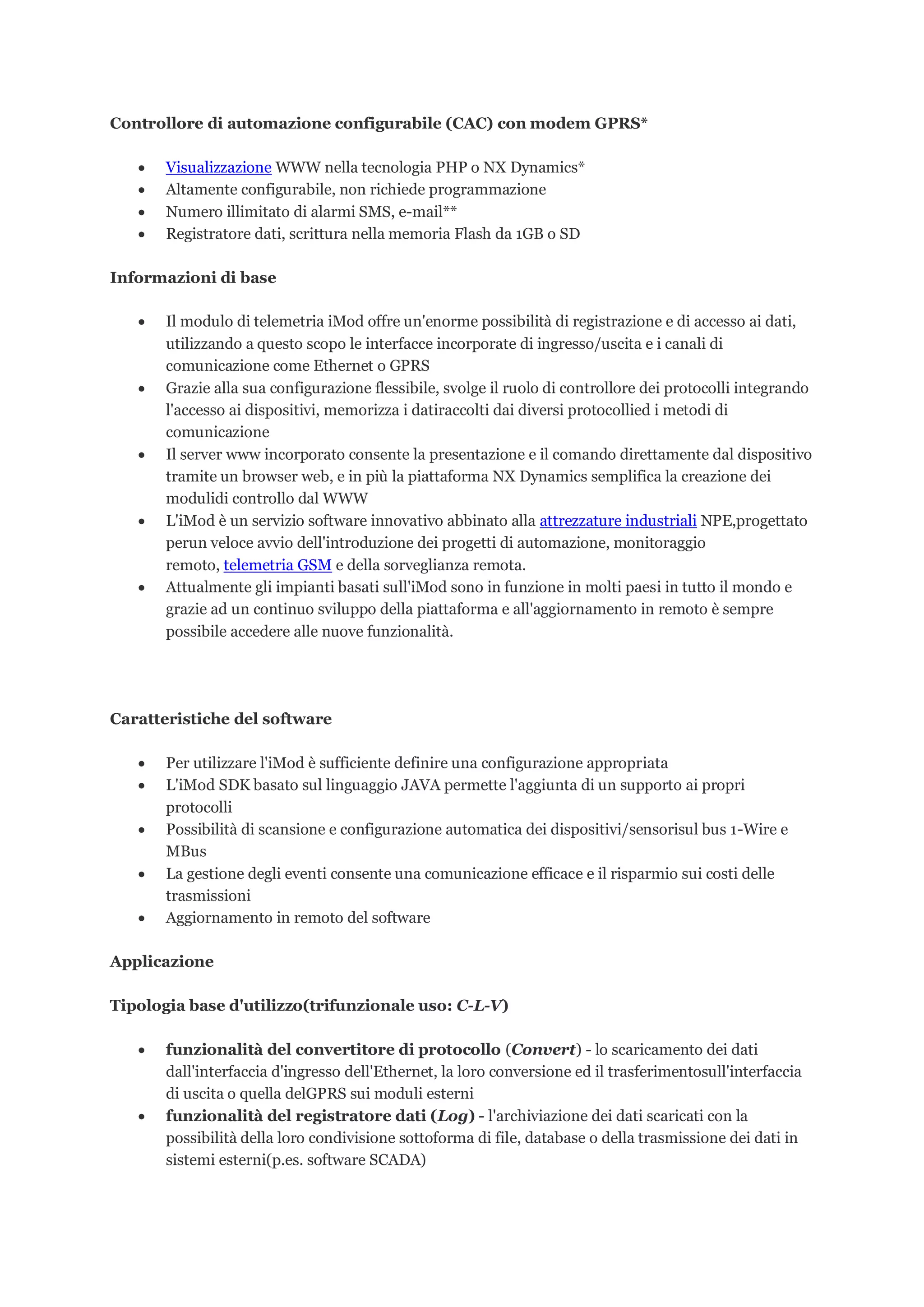

1. Controllore di automazione configurabile (CAC) con modem GPRS*
 Visualizzazione WWW nella tecnologia PHP o NX Dynamics*
 Altamente configurabile, non richiede programmazione
 Numero illimitato di alarmi SMS, e-mail**
 Registratore dati, scrittura nella memoria Flash da 1GB o SD
Informazioni di base
 Il modulo di telemetria iMod offre un'enorme possibilità di registrazione e di accesso ai dati,
utilizzando a questo scopo le interfacce incorporate di ingresso/uscita e i canali di
comunicazione come Ethernet o GPRS
 Grazie alla sua configurazione flessibile, svolge il ruolo di controllore dei protocolli integrando
l'accesso ai dispositivi, memorizza i datiraccolti dai diversi protocollied i metodi di
comunicazione
 Il server www incorporato consente la presentazione e il comando direttamente dal dispositivo
tramite un browser web, e in più la piattaforma NX Dynamics semplifica la creazione dei
modulidi controllo dal WWW
 L'iMod è un servizio software innovativo abbinato alla attrezzature industriali NPE,progettato
perun veloce avvio dell'introduzione dei progetti di automazione, monitoraggio
remoto, telemetria GSM e della sorveglianza remota.
 Attualmente gli impianti basati sull'iMod sono in funzione in molti paesi in tutto il mondo e
grazie ad un continuo sviluppo della piattaforma e all'aggiornamento in remoto è sempre
possibile accedere alle nuove funzionalità.
Caratteristiche del software
 Per utilizzare l'iMod è sufficiente definire una configurazione appropriata
 L'iMod SDK basato sul linguaggio JAVA permette l'aggiunta di un supporto ai propri
protocolli
 Possibilità di scansione e configurazione automatica dei dispositivi/sensorisul bus 1-Wire e
MBus
 La gestione degli eventi consente una comunicazione efficace e il risparmio sui costi delle
trasmissioni
 Aggiornamento in remoto del software
Applicazione
Tipologia base d'utilizzo(trifunzionale uso: C-L-V)
 funzionalità del convertitore di protocollo (Convert) - lo scaricamento dei dati
dall'interfaccia d'ingresso dell'Ethernet, la loro conversione ed il trasferimentosull'interfaccia
di uscita o quella delGPRS sui moduli esterni
 funzionalità del registratore dati (Log) - l'archiviazione dei dati scaricati con la
possibilità della loro condivisione sottoforma di file, database o della trasmissione dei dati in
sistemi esterni(p.es. software SCADA)

2.  funzionalità d'accesso tramite pagine web (Visualize) - visualizzazione tramite
browser web, per il controllo e la lettura dei dati in elaborazione e stati d'allarme
Il dispositivo può essere configurato in modo che svolga le funzioni di dispositivi tipici
come:
 Controllore PLC
 Convertitore di protocollo
 Convertitoreprogrammabile
 MODBUS Gateway
 Server WWW per la gestione del PHP e del database (WAMP)
 Router GPRS, NAT
 Mailserver, FTP, SSH, VPN e di altri servizi del sistema Linux
Caratteristiche di adattamento alle condizioni industriali:
 Basso consumoenergetico
 Orologio real-timeclock(RTC) alimentato a batterie
 Funzione Watchdog (temporizzazione di supervisore)assicurante il controllo di lavoro dei
servizi selezionati a livello del hardware
 Nessun elemento mobile (ventilatori, dischi a piastre)
Caratteristichedistintive
 Funzioni allarme - notifiche via SMS, e-mail, Modbus snmp, PUSH, SQL, script utente
Principio di funzionamento
La piattaforma iMod è stata progettata in modo che includa tutti i metodi moderni di comunicazione
dei sistemi di telecomunicazione e automazione moderni mantenendo nello stesso tempo la
trasparenza e la flessibilità di configurazione. Per realizzare tutto questo sono stati definiti 3 tipi di
canali di comunicazione.
 Canale sorgente dati (source channel) - serve per lo scaricamento ciclico dei valori di
parametri ben definiti(p.es. Modbus Master interroga altri dispositivi)
 Canale di accesso dati (access channel) – agevola l'accesso ai dati dell'iMod
(p.es.ModbusSlave fornisce i dati per il computercon il sistema SCADA)
 Canale per messaggi (message channel) – comunicazione basata sugli eventi che rende
possibile le notifiche p.es. sottoforma dei messaggi SMSo e-Mail, ModbusPush
