Jaringan komputer adalah dua atau lebih komputer yang terhubung melalui media tertentu untuk berbagi sumber daya seperti perangkat keras dan lunak serta berkomunikasi. Jaringan memiliki manfaat seperti dapat diakses dari mana saja, berbagi data dengan mudah, dan meningkatkan keamanan data. Peralatan jaringan utama meliputi kartu jaringan, kabel, hub/switch, router, dan access point. Ada berbagai topologi jaringan seperti star

1. JARINGAN
Pengertian jaringan
Jaringan adalah 2/lebih komputer yang saling
terhubung dengan menggunakan media
tertentu
Tujuan pembuata jaringan

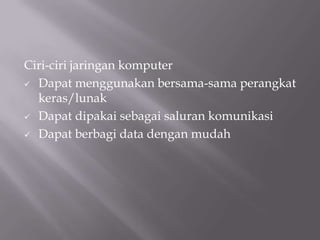

2. Ciri-ciri jaringan komputer
 Dapat menggunakan bersama-sama perangkat
keras/lunak
 Dapat dipakai sebagai saluran komunikasi
 Dapat berbagi data dengan mudah

3. Manfaat jaringan komputer
 dapat diakses tampa terpengaruh lokasi
 Integgrasi data dapat mencegah ketergantungan pada
satu komputer sajatetapi dapat didestribusikan ke
tempat lain
 Media komunukasi jaringan komputer
 Keamanaan data
 Sumber daya lebih efisien

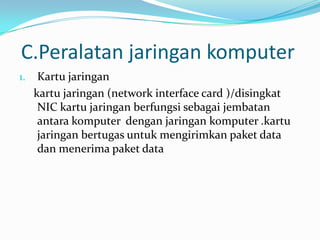

4. C.Peralatan jaringan komputer
1. Kartu jaringan
kartu jaringan (network interface card )/disingkat
NIC kartu jaringan berfungsi sebagai jembatan
antara komputer dengan jaringan komputer .kartu
jaringan bertugas untuk mengirimkan paket data
dan menerima paket data

5. Secara umum kabel transmisi penghubung
dalam jaringan komputer ada 3 macam :
A. kabel koaksial :berupa seutas kawat
tembaga di bagian tengah yang terbungkus
oleh kabel serabut yang dipisahkan oleh
isolator
B. kabel ulir:terdiri atas 4 kawat tembaga
dimana tiap 2 kawat di pilin mengelilingi
satu sama lain
C.Serat optik :terdiri dari ratusan serat
kaca/plastik tipis yang mampu
mentransmisikan data
2.kabel penghubung dan konektor

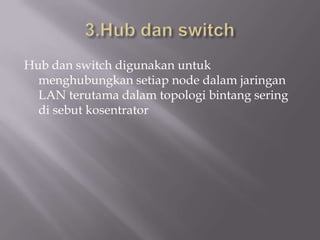

6. Hub dan switch digunakan untuk
menghubungkan setiap node dalam jaringan
LAN terutama dalam topologi bintang sering
di sebut kosentrator

7. Access point di ngunakan dalam jaringan
tampa kabel.dalam jaringan ini data di
transmisikan dalam bentuk gelombang
elektromagnetik. Fungsi access point mirip
seperti hub dan switch yaitu menerima paket
data yang di transmisikan oleh komputer
lain,memperkuat sinyal dan memancarkan
kembali paket data itu ke komputer tujuan

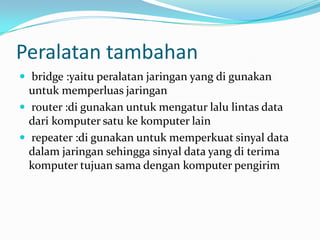

8. Peralatan tambahan
 bridge :yaitu peralatan jaringan yang di gunakan
untuk memperluas jaringan
 router :di gunakan untuk mengatur lalu lintas data
dari komputer satu ke komputer lain
 repeater :di gunakan untuk memperkuat sinyal data
dalam jaringan sehingga sinyal data yang di terima
komputer tujuan sama dengan komputer pengirim

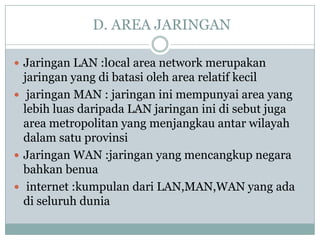

9. D. AREA JARINGAN
 Jaringan LAN :l0cal area network merupakan
jaringan yang di batasi oleh area relatif kecil
 jaringan MAN : jaringan ini mempunyai area yang
lebih luas daripada LAN jaringan ini di sebut juga
area metropolitan yang menjangkau antar wilayah
dalam satu provinsi
 Jaringan WAN :jaringan yang mencangkup negara
bahkan benua
 internet :kumpulan dari LAN,MAN,WAN yang ada
di seluruh dunia

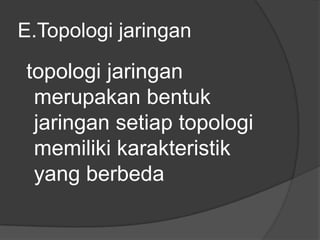

10. E.Topologi jaringan
topologi jaringan
merupakan bentuk
jaringan setiap topologi
memiliki karakteristik
yang berbeda

11. Topologi star
(bintang)
Topologi star
merupakan
bentuk topologi
jaringan berupa
percabangan
pada topologi star
control

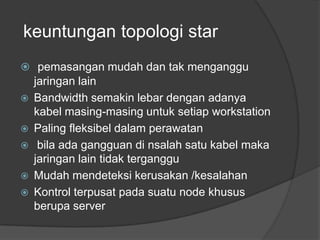

12. keuntungan topologi star
 pemasangan mudah dan tak menganggu
jaringan lain
 Bandwidth semakin lebar dengan adanya
kabel masing-masing untuk setiap workstation
 Paling fleksibel dalam perawatan
 bila ada gangguan di nsalah satu kabel maka
jaringan lain tidak terganggu
 Mudah mendeteksi kerusakan /kesalahan
 Kontrol terpusat pada suatu node khusus
berupa server

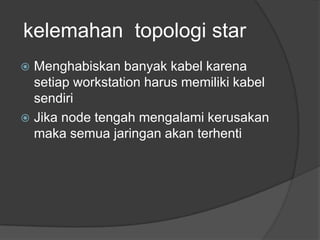

13. kelemahan topologi star
 Menghabiskan banyak kabel karena
setiap workstation harus memiliki kabel
sendiri
 Jika node tengah mengalami kerusakan
maka semua jaringan akan terhenti

14. Topologi
bus
Topologi bus merupakan
topologi yang banyak
digunakan pada masa
penggunaan kabel sepaksi
menjamur. Dengan
menggunakan T-Connector
(dengan terminator 50ohm
pada ujung network), maka
komputer atau perangkat
jaringan lainnya bisa
dengan mudah
dihubungkan satu sama
lain.

15. Keuntungan topologi bus
 Pengembanngan jaringan dapat di lakukan
dengan mudah
 Hemat kabel karena hanya memiliki 1 jalur
Kelemahan topologi bus
 bila ada gangguan diseluruh kabel pusat maka
semua mengalami gangguan
 Sering terjadi tabrakan data karena hanya 1
kabel
 Kepadatan data akan menghambat kecepatan
akses

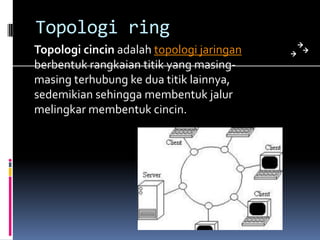

16. Topologi ring
Topologi cincin adalah topologi jaringan
berbentuk rangkaian titik yang masing-
masing terhubung ke dua titik lainnya,
sedemikian sehingga membentuk jalur
melingkar membentuk cincin.

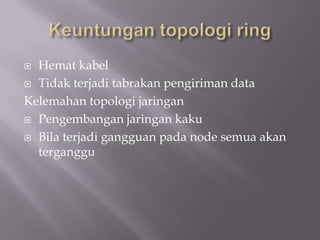

17.  Hemat kabel
 Tidak terjadi tabrakan pengiriman data
Kelemahan topologi jaringan
 Pengembangan jaringan kaku
 Bila terjadi gangguan pada node semua akan
terganggu

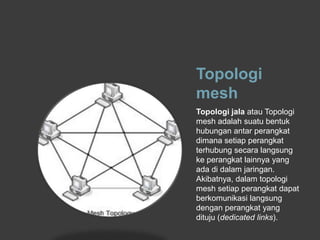

18. Topologi
mesh
Topologi jala atau Topologi
mesh adalah suatu bentuk
hubungan antar perangkat
dimana setiap perangkat
terhubung secara langsung
ke perangkat lainnya yang
ada di dalam jaringan.
Akibatnya, dalam topologi
mesh setiap perangkat dapat
berkomunikasi langsung
dengan perangkat yang
dituju (dedicated links).
