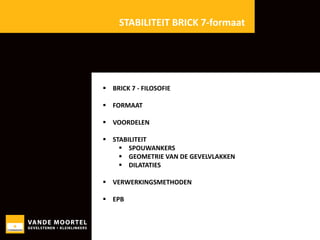

2. STABILITEIT BRICK 7-formaat
 BRICK 7 - FILOSOFIE
 FORMAAT
 VOORDELEN
 STABILITEIT
 SPOUWANKERS
 GEOMETRIE VAN DE GEVELVLAKKEN
 DILATATIES
 VERWERKINGSMETHODEN
 EPB

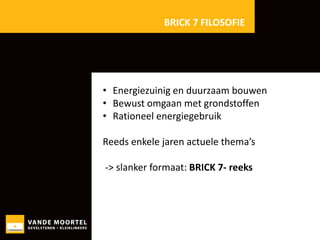

3. BRICK 7 FILOSOFIE
• Energiezuinig en duurzaam bouwen
• Bewust omgaan met grondstoffen
• Rationeel energiegebruik
Reeds enkele jaren actuele thema’s
-> slanker formaat: BRICK 7- reeks

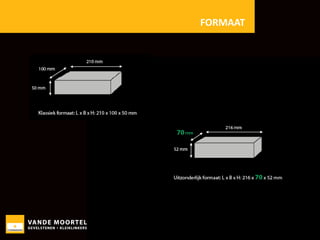

4. FORMAAT

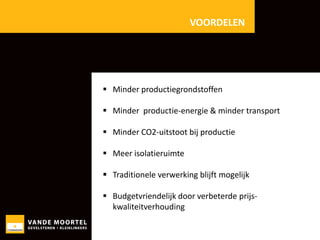

5. VOORDELEN
 Minder productiegrondstoffen
 Minder productie-energie & minder transport
 Minder CO2-uitstoot bij productie
 Meer isolatieruimte
 Traditionele verwerking blijft mogelijk
 Budgetvriendelijk door verbeterde prijskwaliteitverhouding

6. NATURE7
NATURE7
Karaktervolle reeks met natuurlijk genuanceerde kleuren

7. sEptEm
sEptEm
Strakke, egaler gekleurde reeks

8. Rustique 7
Getrommelde/verouderde gecementeerde gevelsteen

9. STABILITEIT
CONTROLE STABILITEIT DOOR STUDIEBUREAU VAN HOORICKX
 SPOUWANKERS
 GEOMETRIE VAN DE GEVELVLAKKEN
 DILATATIES

10. SPOUWANKERS
SPOUWANKERS
Verwerking klassieke voeg 10 à 12 mm:
- Traditioneel gemetseld met een klassieke
metselmortel en nadien opgevoegd met een
voegmortel
- In één keer gemetseld met een doorstrijkmortel en
nadien de voeg meteen platstrijken.

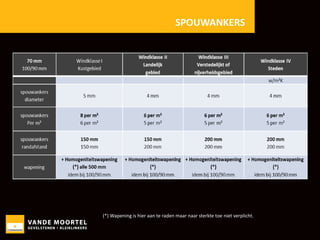

11. SPOUWANKERS
(*) Wapening is hier aan te raden maar naar sterkte toe niet verplicht.

12. SPOUWANKERS
(*) Wapening is hier aan te raden maar naar sterkte toe niet verplicht.

13. SPOUWANKERS

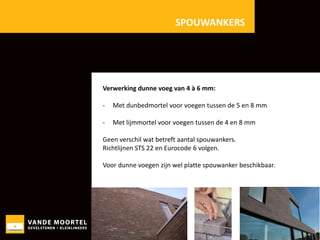

Verwerking dunne voeg van 4 à 6 mm:
-
Met dunbedmortel voor voegen tussen de 5 en 8 mm
-
Met lijmmortel voor voegen tussen de 4 en 8 mm
Geen verschil wat betreft aantal spouwankers.
Richtlijnen STS 22 en Eurocode 6 volgen.
Voor dunne voegen zijn wel platte spouwanker beschikbaar.

14. GEOMETRIE VAN DE GEVELVLAKKEN

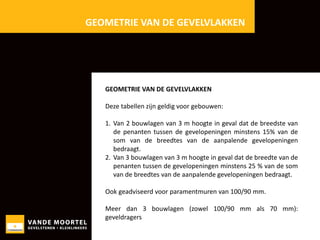

GEOMETRIE VAN DE GEVELVLAKKEN
Deze tabellen zijn geldig voor gebouwen:
1. Van 2 bouwlagen van 3 m hoogte in geval dat de breedste van
de penanten tussen de gevelopeningen minstens 15% van de
som van de breedtes van de aanpalende gevelopeningen
bedraagt.
2. Van 3 bouwlagen van 3 m hoogte in geval dat de breedte van de
penanten tussen de gevelopeningen minstens 25 % van de som
van de breedtes van de aanpalende gevelopeningen bedraagt.
Ook geadviseerd voor paramentmuren van 100/90 mm.
Meer dan 3 bouwlagen (zowel 100/90 mm als 70 mm):
geveldragers

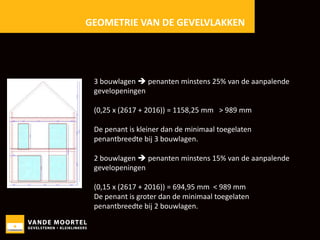

15. GEOMETRIE VAN DE GEVELVLAKKEN
3 bouwlagen  penanten minstens 25% van de aanpalende
gevelopeningen
(0,25 x (2617 + 2016)) = 1158,25 mm > 989 mm
De penant is kleiner dan de minimaal toegelaten
penantbreedte bij 3 bouwlagen.
2 bouwlagen  penanten minstens 15% van de aanpalende
gevelopeningen
(0,15 x (2617 + 2016)) = 694,95 mm < 989 mm
De penant is groter dan de minimaal toegelaten
penantbreedte bij 2 bouwlagen.

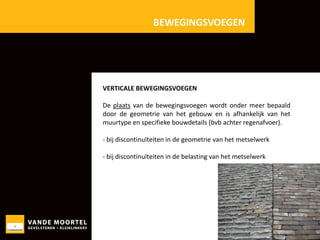

16. BEWEGINGSVOEGEN
VERTICALE BEWEGINGSVOEGEN
De plaats van de bewegingsvoegen wordt onder meer bepaald
door de geometrie van het gebouw en is afhankelijk van het
muurtype en specifieke bouwdetails (bvb achter regenafvoer).
- bij discontinuïteiten in de geometrie van het metselwerk
- bij discontinuïteiten in de belasting van het metselwerk

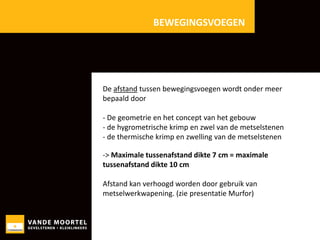

17. BEWEGINGSVOEGEN
De afstand tussen bewegingsvoegen wordt onder meer
bepaald door
- De geometrie en het concept van het gebouw
- de hygrometrische krimp en zwel van de metselstenen
- de thermische krimp en zwelling van de metselstenen
-> Maximale tussenafstand dikte 7 cm = maximale
tussenafstand dikte 10 cm
Afstand kan verhoogd worden door gebruik van
metselwerkwapening. (zie presentatie Murfor)

18. BEWEGINGSVOEGEN

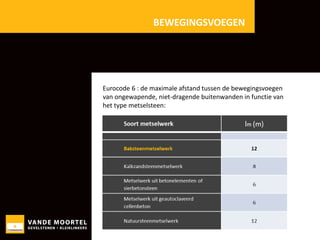

Eurocode 6 : de maximale afstand tussen de bewegingsvoegen
van ongewapende, niet-dragende buitenwanden in functie van
het type metselsteen:

19. BEWEGINGSVOEGEN

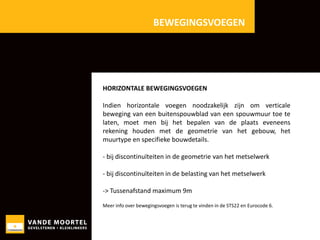

HORIZONTALE BEWEGINGSVOEGEN
Indien horizontale voegen noodzakelijk zijn om verticale
beweging van een buitenspouwblad van een spouwmuur toe te
laten, moet men bij het bepalen van de plaats eveneens
rekening houden met de geometrie van het gebouw, het
muurtype en specifieke bouwdetails.
- bij discontinuïteiten in de geometrie van het metselwerk
- bij discontinuïteiten in de belasting van het metselwerk
-> Tussenafstand maximum 9m
Meer info over bewegingsvoegen is terug te vinden in de STS22 en Eurocode 6.

20. VERWERKINGSMETHODEN

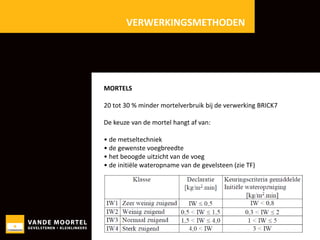

MORTELS
20 tot 30 % minder mortelverbruik bij de verwerking BRICK7
De keuze van de mortel hangt af van:
• de metseltechniek
• de gewenste voegbreedte
• het beoogde uitzicht van de voeg
• de initiële wateropname van de gevelsteen (zie TF)

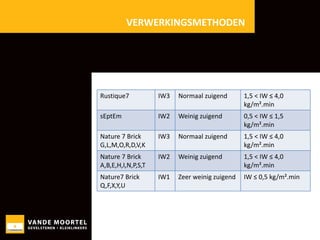

21. VERWERKINGSMETHODEN
Rustique7
IW3
Normaal zuigend
1,5 < IW ≤ 4,0
kg/m².min
sEptEm
IW2
Weinig zuigend
0,5 < IW ≤ 1,5
kg/m².min
Nature 7 Brick
G,L,M,O,R,D,V,K
IW3
Normaal zuigend
1,5 < IW ≤ 4,0
kg/m².min
Nature 7 Brick
A,B,E,H,I,N,P,S,T
IW2
Weinig zuigend
1,5 < IW ≤ 4,0
kg/m².min
Nature7 Brick
Q,F,X,Y,U
IW1
Zeer weinig zuigend
IW ≤ 0,5 kg/m².min

22. VERWERKINGSMETHODEN

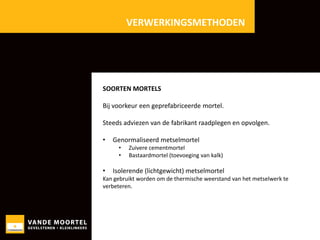

SOORTEN MORTELS
Bij voorkeur een geprefabriceerde mortel.
Steeds adviezen van de fabrikant raadplegen en opvolgen.
•
Genormaliseerd metselmortel
•
•
•
Zuivere cementmortel
Bastaardmortel (toevoeging van kalk)
Isolerende (lichtgewicht) metselmortel
Kan gebruikt worden om de thermische weerstand van het metselwerk te
verbeteren.

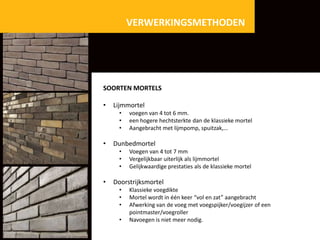

23. VERWERKINGSMETHODEN
SOORTEN MORTELS
•
Lijmmortel
•
•
•
•
Dunbedmortel
•
•
•
•
voegen van 4 tot 6 mm.
een hogere hechtsterkte dan de klassieke mortel
Aangebracht met lijmpomp, spuitzak,…
Voegen van 4 tot 7 mm
Vergelijkbaar uiterlijk als lijmmortel
Gelijkwaardige prestaties als de klassieke mortel
Doorstrijksmortel
•
•
•
•
Klassieke voegdikte
Mortel wordt in één keer “vol en zat” aangebracht
Afwerking van de voeg met voegspijker/voegijzer of een
pointmaster/voegroller
Navoegen is niet meer nodig.

24. VERWERKINGSMETHODEN

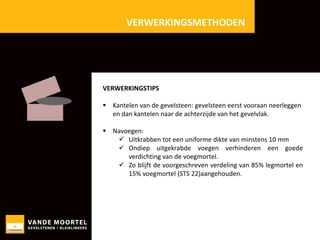

VERWERKINGSTIPS
 Kantelen van de gevelsteen: gevelsteen eerst vooraan neerleggen
en dan kantelen naar de achterzijde van het gevelvlak.
 Navoegen:
 Uitkrabben tot een uniforme dikte van minstens 10 mm
 Ondiep uitgekrabde voegen verhinderen een goede
verdichting van de voegmortel.
 Zo blijft de voorgeschreven verdeling van 85% legmortel en
15% voegmortel (STS 22)aangehouden.
Te

25. VERWERKINGSMETHODES
VERWERKINGSTIPS

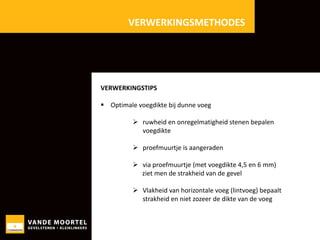

 Optimale voegdikte bij dunne voeg
 ruwheid en onregelmatigheid stenen bepalen
voegdikte
 proefmuurtje is aangeraden
 via proefmuurtje (met voegdikte 4,5 en 6 mm)
ziet men de strakheid van de gevel
 Vlakheid van horizontale voeg (lintvoeg) bepaalt
strakheid en niet zozeer de dikte van de voeg

26. VERWERKINGSMETHODES
METSELVERBANDEN

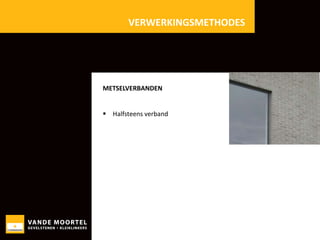

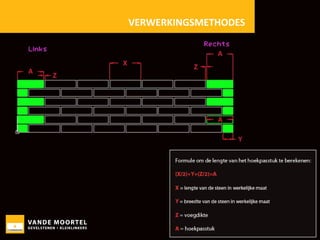

 Halfsteens verband

27. VERWERKINGSMETHODES
METSELVERBANDEN
 Halfsteens verband

28. VERWERKINGSMETHODES
METSELVERBANDEN
 Wild verband
 1/3 verband

29. MEER ISOLATIERUIMTE
EPB (EnergiePrestatie en Binnenklimaat)



Energiepresatieregelgeving: sinds 2006, elk jaar strenger
Voor zowel nieuwbouw, als verbouwingen, zowel woningen als
kantoren, scholen,…
Andere drijfveren:
1.
2.
3.
Verhoging van het comfort
Reduceren van stookfactuur
Milieu bewust zijn
Energiezuiniger bouwen kan onder andere door


beter geïsoleerde muren
compacter en kleiner bouwen
Meer ruimte creëren voor isolatie via 7-formaat.

30. MEER ISOLATIERUIMTE

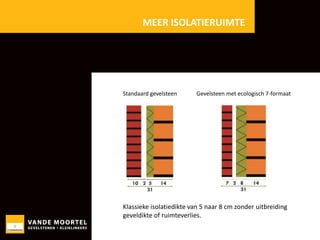

Standaard gevelsteen
Gevelsteen met ecologisch 7-formaat
Klassieke isolatiedikte van 5 naar 8 cm zonder uitbreiding
geveldikte of ruimteverlies.

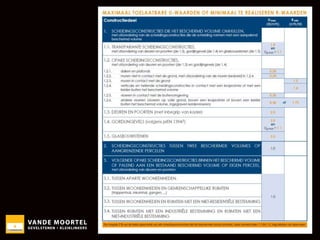

31. MEER ISOLATIERUIMTE

32. MEER ISOLATIERUIMTE

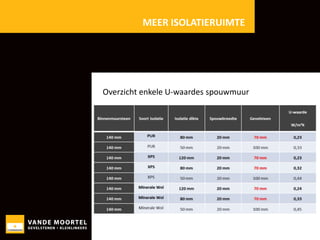

Overzicht enkele U-waardes spouwmuur

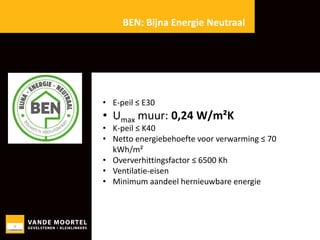

33. BEN: Bijna Energie Neutraal
• E-peil ≤ E30
• Umax muur: 0,24 W/m²K
• K-peil ≤ K40
• Netto energiebehoefte voor verwarming ≤ 70
kWh/m²
• Oververhittingsfactor ≤ 6500 Kh
• Ventilatie-eisen
• Minimum aandeel hernieuwbare energie
