1. JARINGAN KOMPUTER
YUNTIKA ANDINI
41812120175

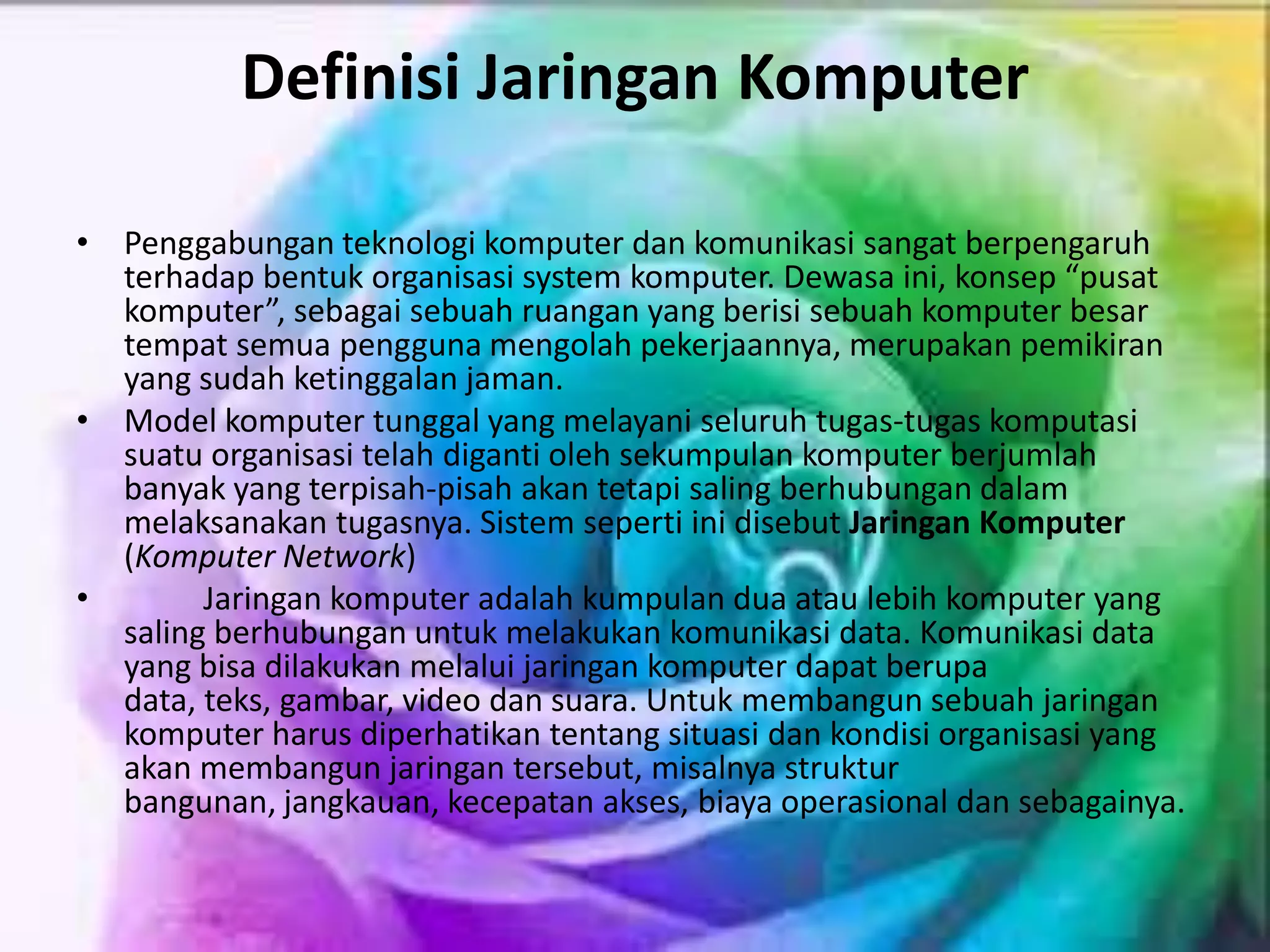

2. Definisi Jaringan Komputer
• Penggabungan teknologi komputer dan komunikasi sangat berpengaruh
terhadap bentuk organisasi system komputer. Dewasa ini, konsep “pusat
komputer”, sebagai sebuah ruangan yang berisi sebuah komputer besar
tempat semua pengguna mengolah pekerjaannya, merupakan pemikiran
yang sudah ketinggalan jaman.
• Model komputer tunggal yang melayani seluruh tugas-tugas komputasi
suatu organisasi telah diganti oleh sekumpulan komputer berjumlah
banyak yang terpisah-pisah akan tetapi saling berhubungan dalam
melaksanakan tugasnya. Sistem seperti ini disebut Jaringan Komputer
(Komputer Network)
• Jaringan komputer adalah kumpulan dua atau lebih komputer yang
saling berhubungan untuk melakukan komunikasi data. Komunikasi data
yang bisa dilakukan melalui jaringan komputer dapat berupa
data, teks, gambar, video dan suara. Untuk membangun sebuah jaringan
komputer harus diperhatikan tentang situasi dan kondisi organisasi yang
akan membangun jaringan tersebut, misalnya struktur
bangunan, jangkauan, kecepatan akses, biaya operasional dan sebagainya.

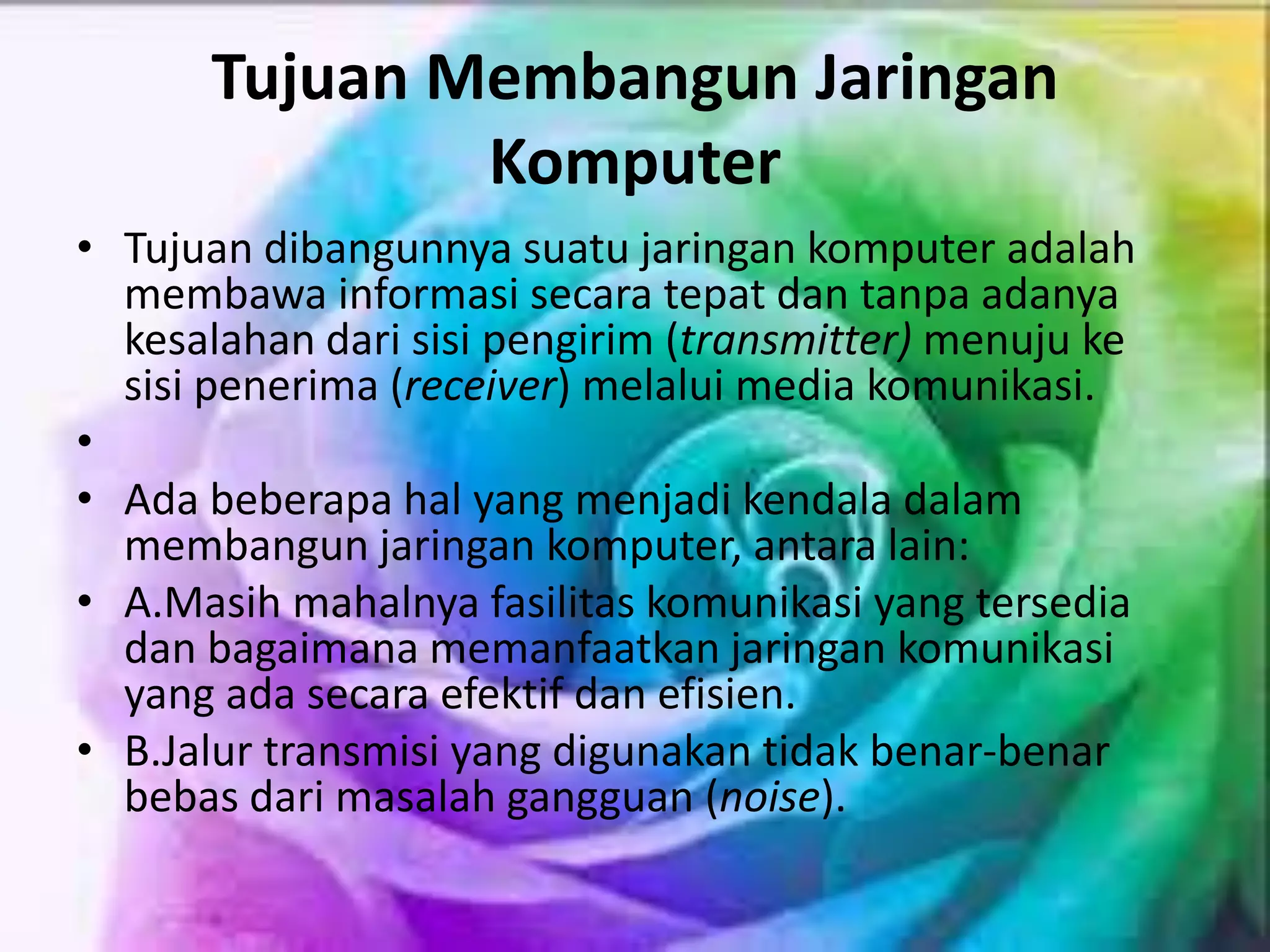

3. Tujuan Membangun Jaringan
Komputer
• Tujuan dibangunnya suatu jaringan komputer adalah
membawa informasi secara tepat dan tanpa adanya
kesalahan dari sisi pengirim (transmitter) menuju ke
sisi penerima (receiver) melalui media komunikasi.
•
• Ada beberapa hal yang menjadi kendala dalam
membangun jaringan komputer, antara lain:
• A.Masih mahalnya fasilitas komunikasi yang tersedia
dan bagaimana memanfaatkan jaringan komunikasi
yang ada secara efektif dan efisien.
• B.Jalur transmisi yang digunakan tidak benar-benar
bebas dari masalah gangguan (noise).

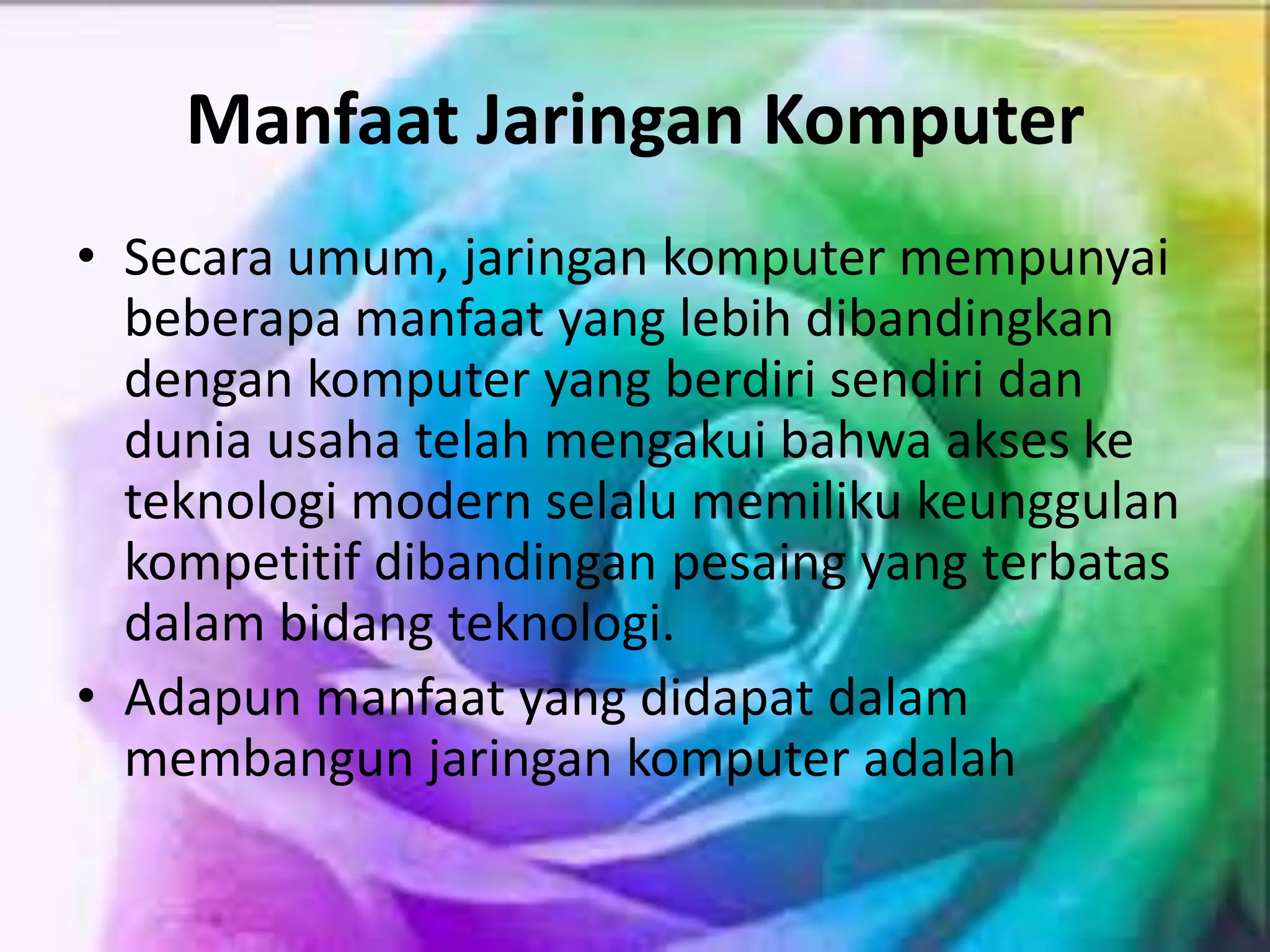

4. Manfaat Jaringan Komputer
• Secara umum, jaringan komputer mempunyai
beberapa manfaat yang lebih dibandingkan
dengan komputer yang berdiri sendiri dan
dunia usaha telah mengakui bahwa akses ke
teknologi modern selalu memiliku keunggulan
kompetitif dibandingan pesaing yang terbatas
dalam bidang teknologi.
• Adapun manfaat yang didapat dalam
membangun jaringan komputer adalah

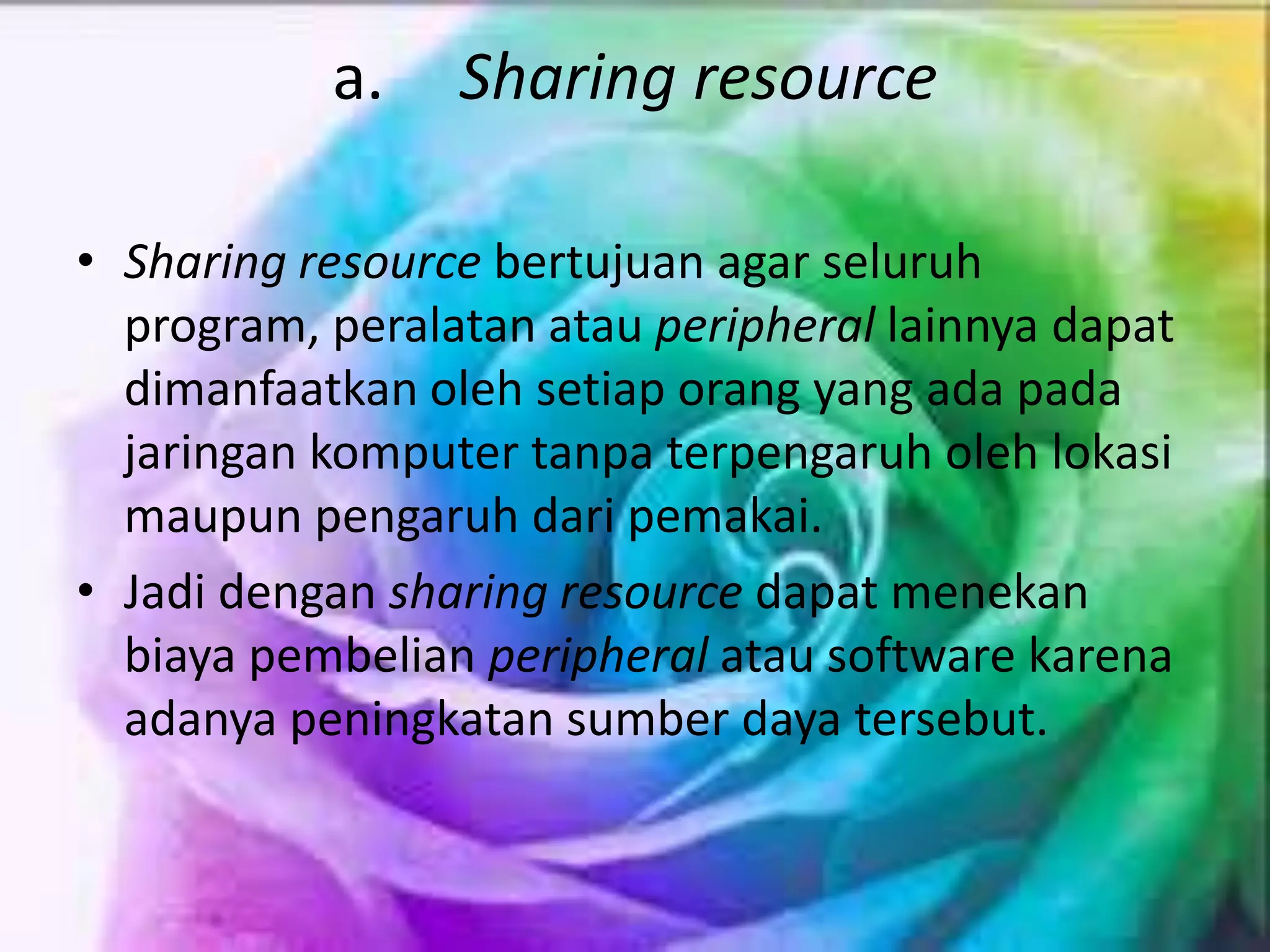

5. a. Sharing resource
• Sharing resource bertujuan agar seluruh
program, peralatan atau peripheral lainnya dapat
dimanfaatkan oleh setiap orang yang ada pada
jaringan komputer tanpa terpengaruh oleh lokasi
maupun pengaruh dari pemakai.
• Jadi dengan sharing resource dapat menekan
biaya pembelian peripheral atau software karena
adanya peningkatan sumber daya tersebut.

6. b. Media komunikasi
• Jaringan komputer memungkinkan terjadinya komunikasi antar
pengguna, baik untuk teleconference maupun untuk mengirim pesan atau
informasi yang penting lainnya. Dengan menggunakan jaringan
komputer, dua orang atau lebih yang jaraknya sangat jauh akan lebih
mudah bekerja sama.
•
• Misalkan ada dua orang pegawai di suatu perusahaan yang tempat
tinggalnya berjauhan, mereka tetap bisa bekerjasama dalam pembuatan
laporan. Pada saat seorang pegawai membuat suatu perubahan di sebuah
dokumen on-line, pegawai lainnya dapat mengetahui perubahan tersebut
dengan segera, tidak perlu menunggu datangnya surat.
•
• Perubahan yang cepat inilah yang mengakibatkan kerjasama di kelompok-
kelompok kerja yang sangat jauh menjadi sangat mudah. Sehingga sistem
penjadwalan, pemantauan kerja dan yang lainnya dapat membuat tim
bekerja dengan lebih efektif.
•

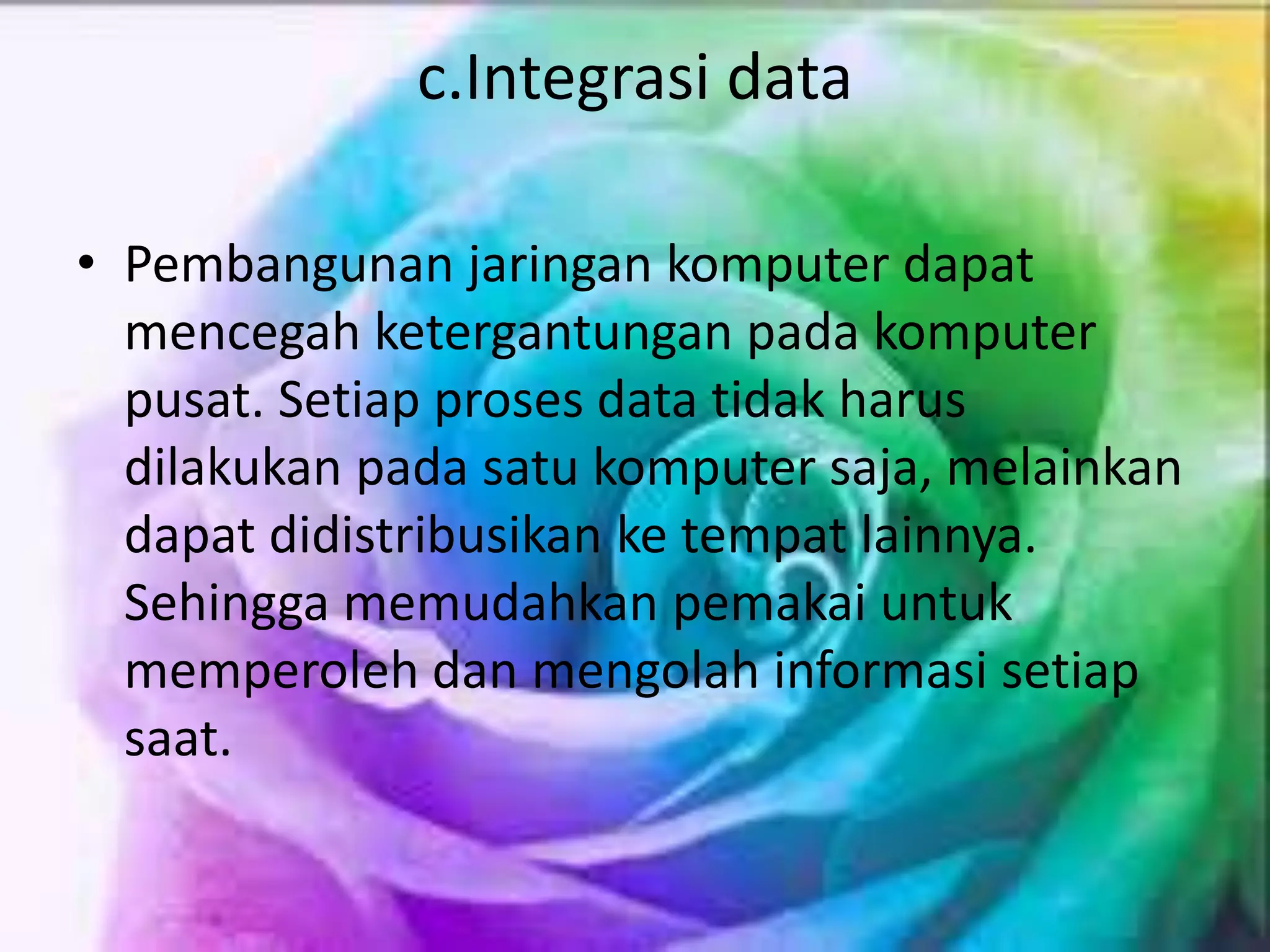

7. c.Integrasi data
• Pembangunan jaringan komputer dapat
mencegah ketergantungan pada komputer
pusat. Setiap proses data tidak harus
dilakukan pada satu komputer saja, melainkan
dapat didistribusikan ke tempat lainnya.
Sehingga memudahkan pemakai untuk
memperoleh dan mengolah informasi setiap
saat.

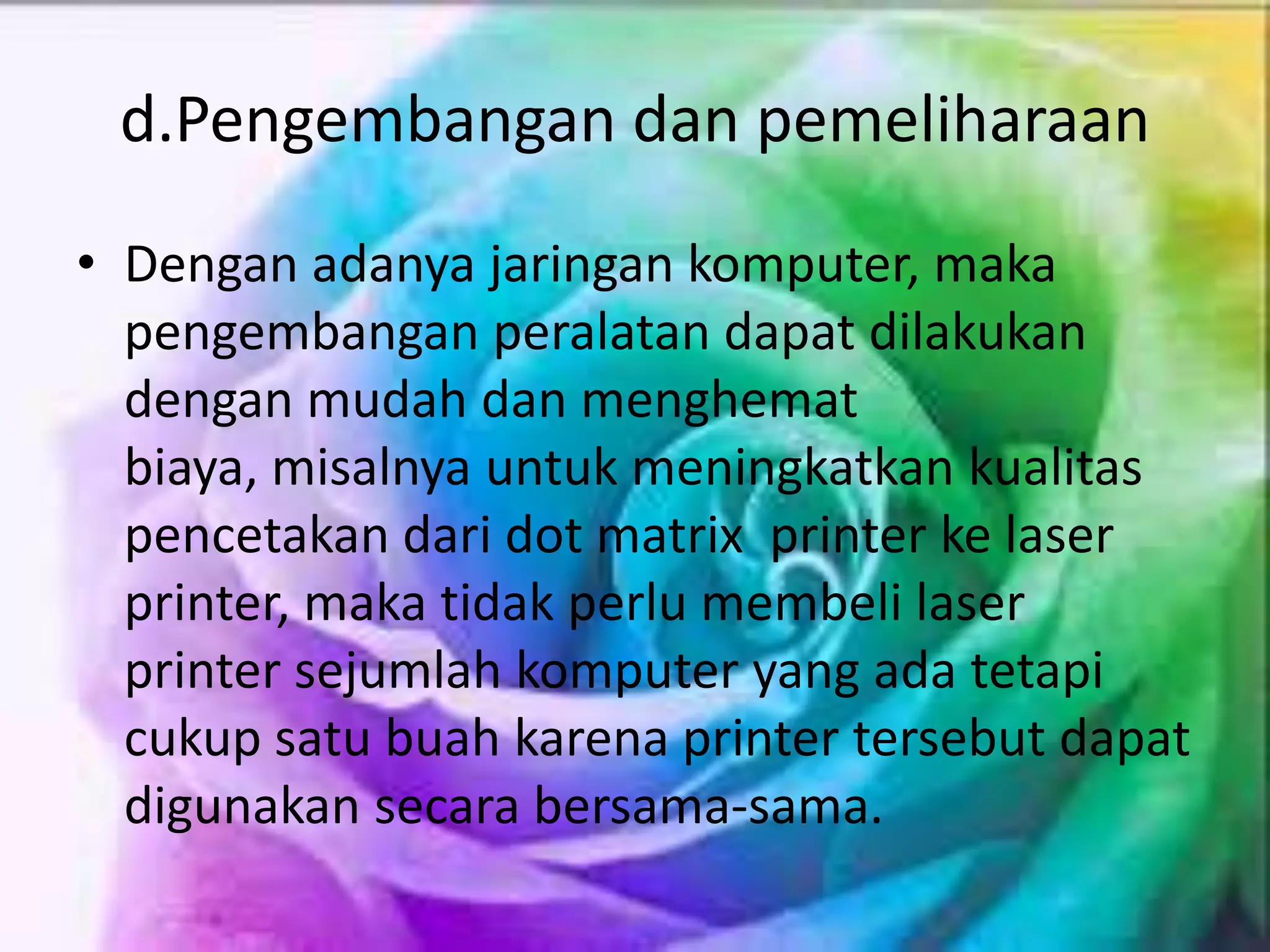

8. d.Pengembangan dan pemeliharaan
• Dengan adanya jaringan komputer, maka
pengembangan peralatan dapat dilakukan
dengan mudah dan menghemat
biaya, misalnya untuk meningkatkan kualitas
pencetakan dari dot matrix printer ke laser
printer, maka tidak perlu membeli laser
printer sejumlah komputer yang ada tetapi
cukup satu buah karena printer tersebut dapat
digunakan secara bersama-sama.

9. e.Keamanan data
• Sistem jaringan komputer memberikan
perlindungan terhadap data. Jaminan
keamanan data tersebut diberikan melalui
pengaturan hak akses para pemakai dan
password, serta teknik perlindungan terhadap
harddisk sehingga data mendapat
perlindungan yang efektif.

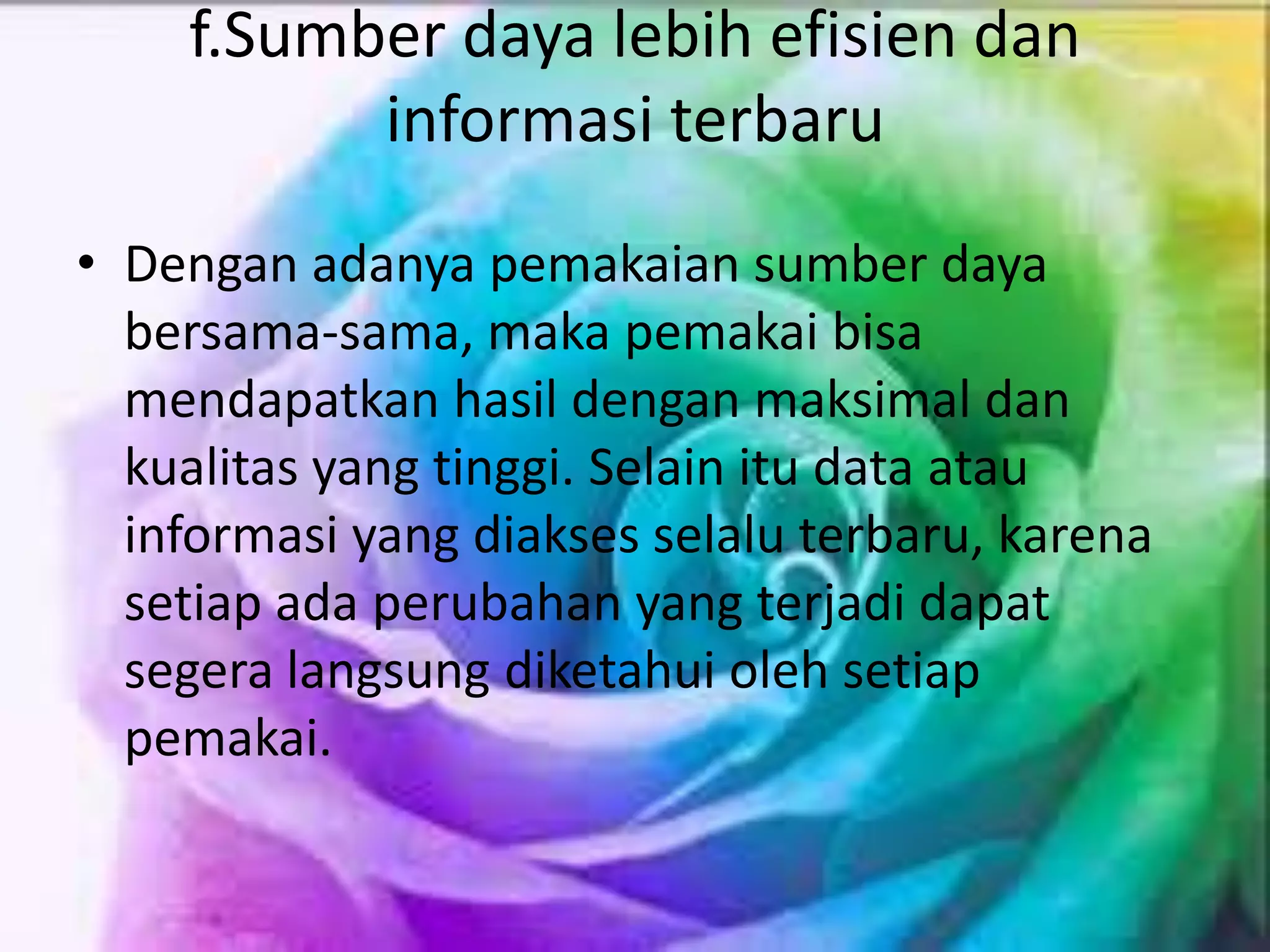

10. f.Sumber daya lebih efisien dan
informasi terbaru
• Dengan adanya pemakaian sumber daya
bersama-sama, maka pemakai bisa
mendapatkan hasil dengan maksimal dan
kualitas yang tinggi. Selain itu data atau
informasi yang diakses selalu terbaru, karena
setiap ada perubahan yang terjadi dapat
segera langsung diketahui oleh setiap
pemakai.

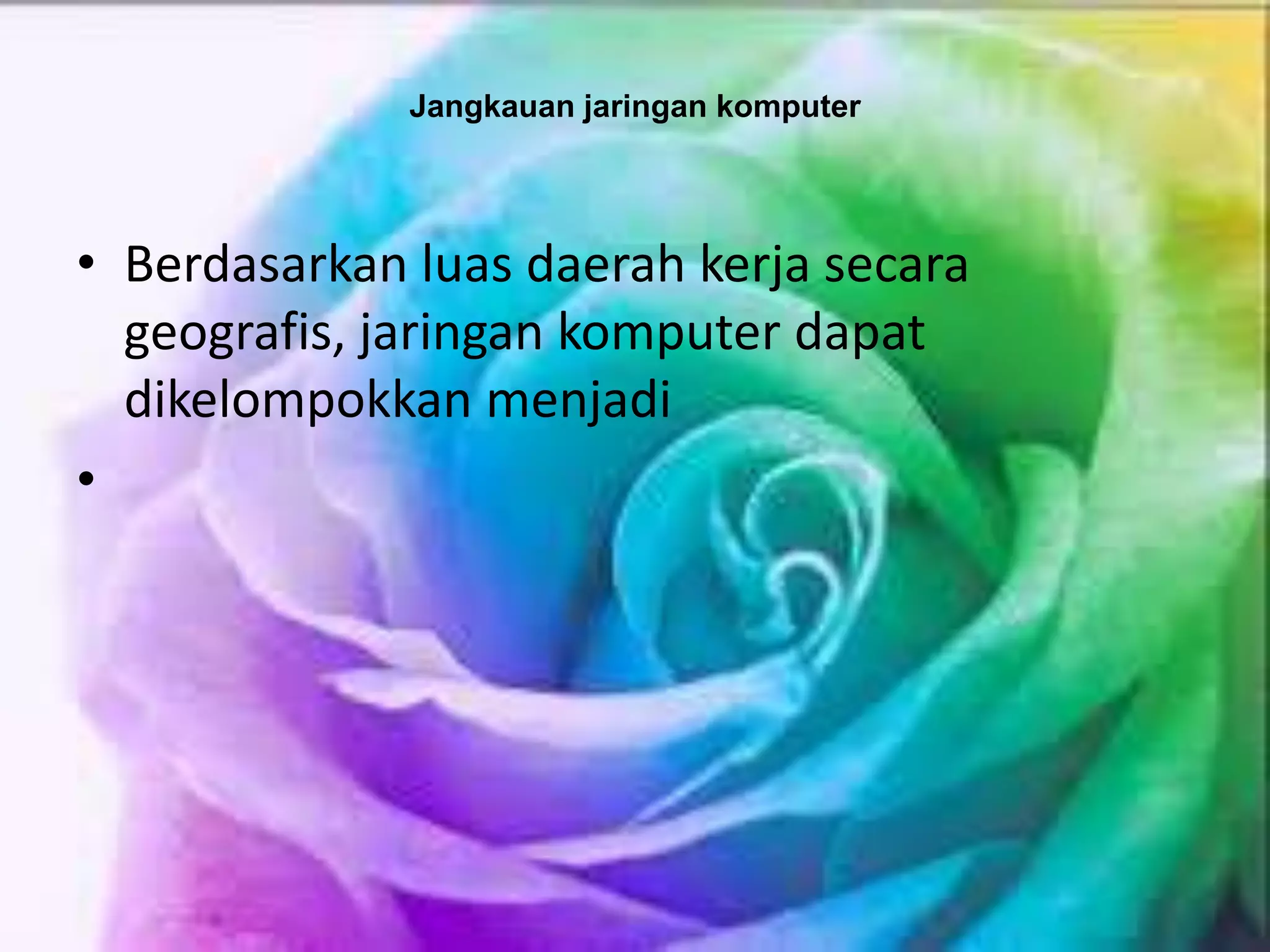

11. Jangkauan jaringan komputer
• Berdasarkan luas daerah kerja secara
geografis, jaringan komputer dapat
dikelompokkan menjadi
•

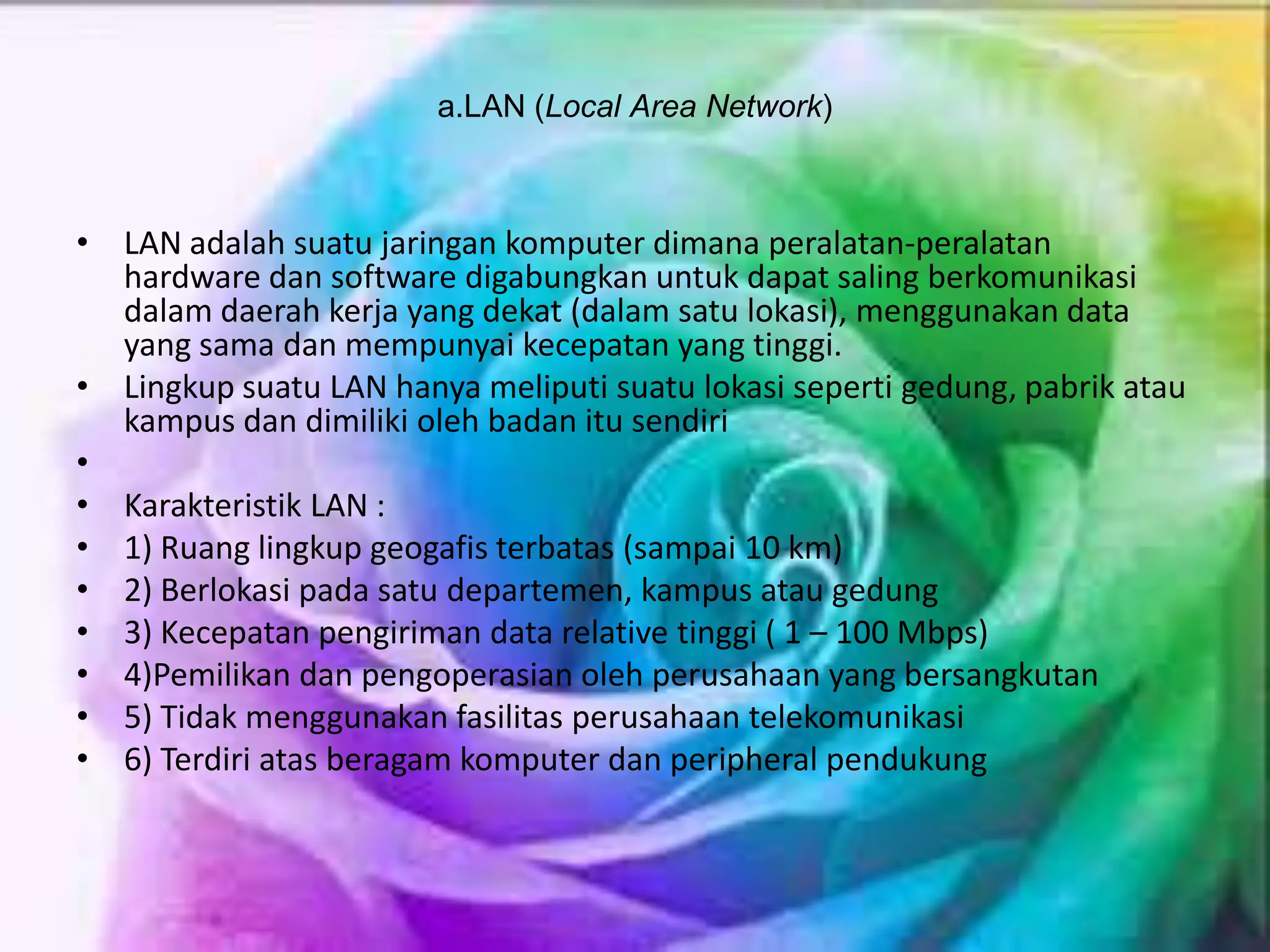

12. a.LAN (Local Area Network)
• LAN adalah suatu jaringan komputer dimana peralatan-peralatan
hardware dan software digabungkan untuk dapat saling berkomunikasi
dalam daerah kerja yang dekat (dalam satu lokasi), menggunakan data
yang sama dan mempunyai kecepatan yang tinggi.
• Lingkup suatu LAN hanya meliputi suatu lokasi seperti gedung, pabrik atau
kampus dan dimiliki oleh badan itu sendiri
•
• Karakteristik LAN :
• 1) Ruang lingkup geogafis terbatas (sampai 10 km)
• 2) Berlokasi pada satu departemen, kampus atau gedung
• 3) Kecepatan pengiriman data relative tinggi ( 1 – 100 Mbps)
• 4)Pemilikan dan pengoperasian oleh perusahaan yang bersangkutan
• 5) Tidak menggunakan fasilitas perusahaan telekomunikasi
• 6) Terdiri atas beragam komputer dan peripheral pendukung

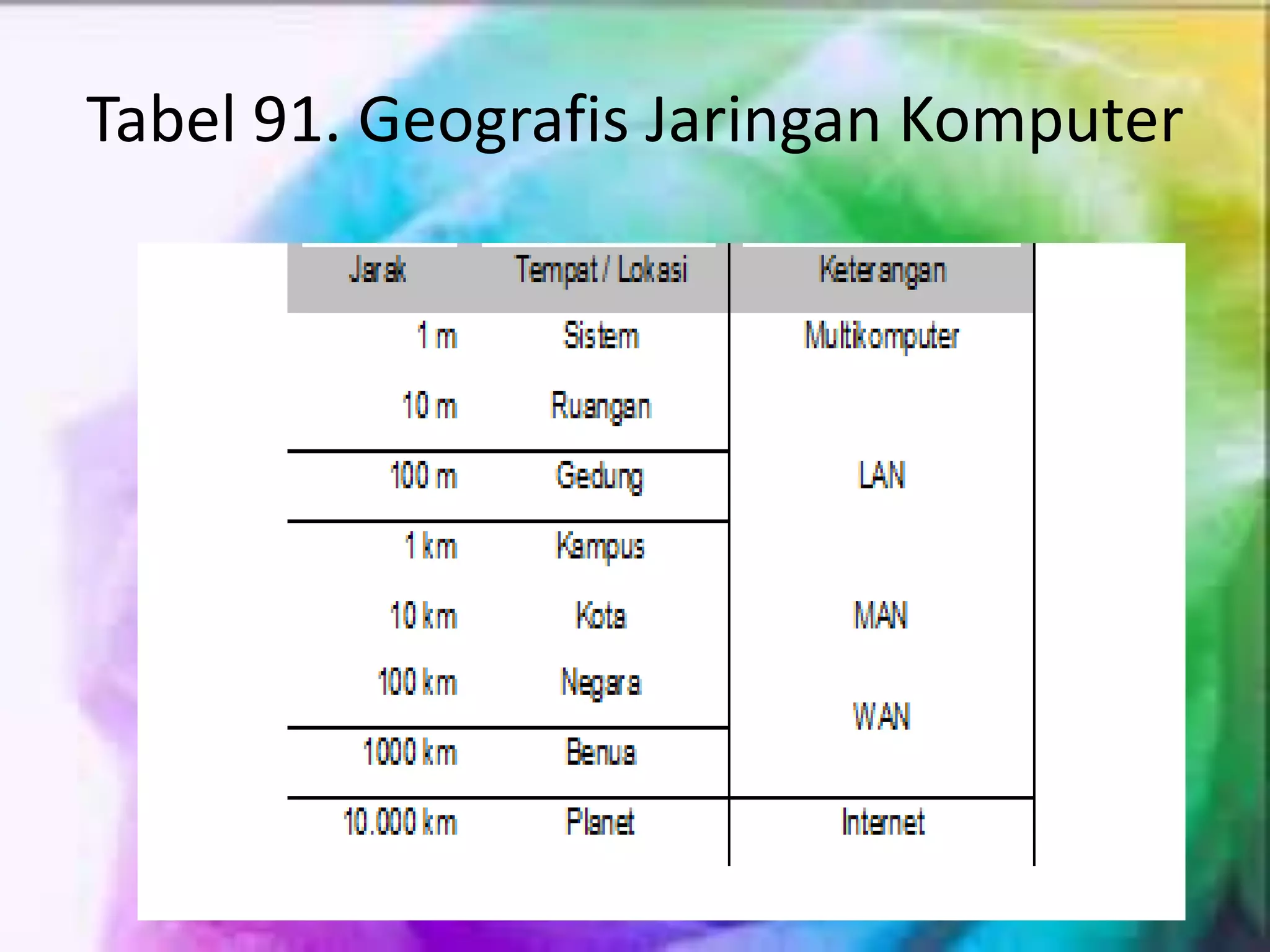

13. Tabel 91. Geografis Jaringan Komputer

14. b. MAN (Metropolitan Area Network)
• MAN merupakan versi LAN yang berukuran lebih besar
dan biasanya memakai teknologi yang sama dengan
LAN. MAN merupakan pilihan untuk membangun
jaringan komputer antarkantor dalam suatu kota. MAN
dapat mencakup perusahaan yang memiliki kantor-
kantor yang letaknya sangat berdekatan dan MAN
mampu menunjang data dan suara, bahkan bisa
disambungakn dengan jaringan televisi kabel. Jaringan
ini memiliki jarak dengan radius 10 – 50 km. Di dalam
jaringan MAN hanya memiliki satu atau dua kabel yang
fungsinya untuk mengatur paket melalui kabel output.

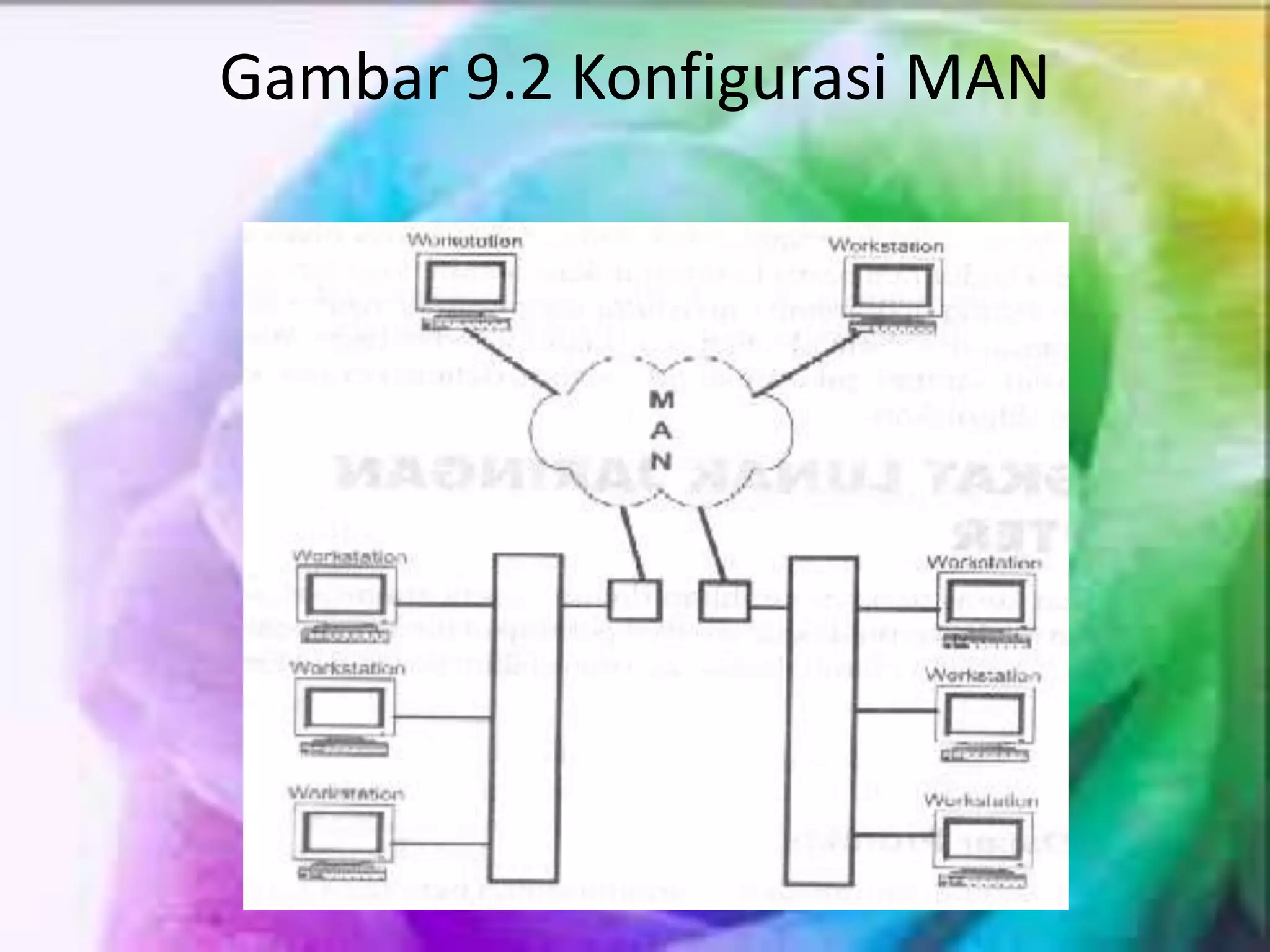

15. Gambar 9.2 Konfigurasi MAN

16. c. WAN (Wide Area Network)
• WAN adalah sebuah jaringan yang memiliki jarak yang
sangat luas, karena radiusnya mencakup sebuah
Negara dan benua. Pada WAN, komponen yang dipakai
dalam berkomunikasi biasanya terdiri dari dua
komponen yaitu kabel transmisi dan elemen switching.
Kabel transmisi berfungsi untuk memindahkan bit-bit
dari satu komputer ke komputer lainnya, sedangkan
elemen switching adalah sebuah komputer khusus
yang digunakan untuk menghubungkan dua buah kabel
transmisi atau lebih. Saat data yang dikirimkan sampai
ke kabel penerima, elemen switching harus memilih
kabel pengirim untuk meneruskan pesan-pesan
tersebut.

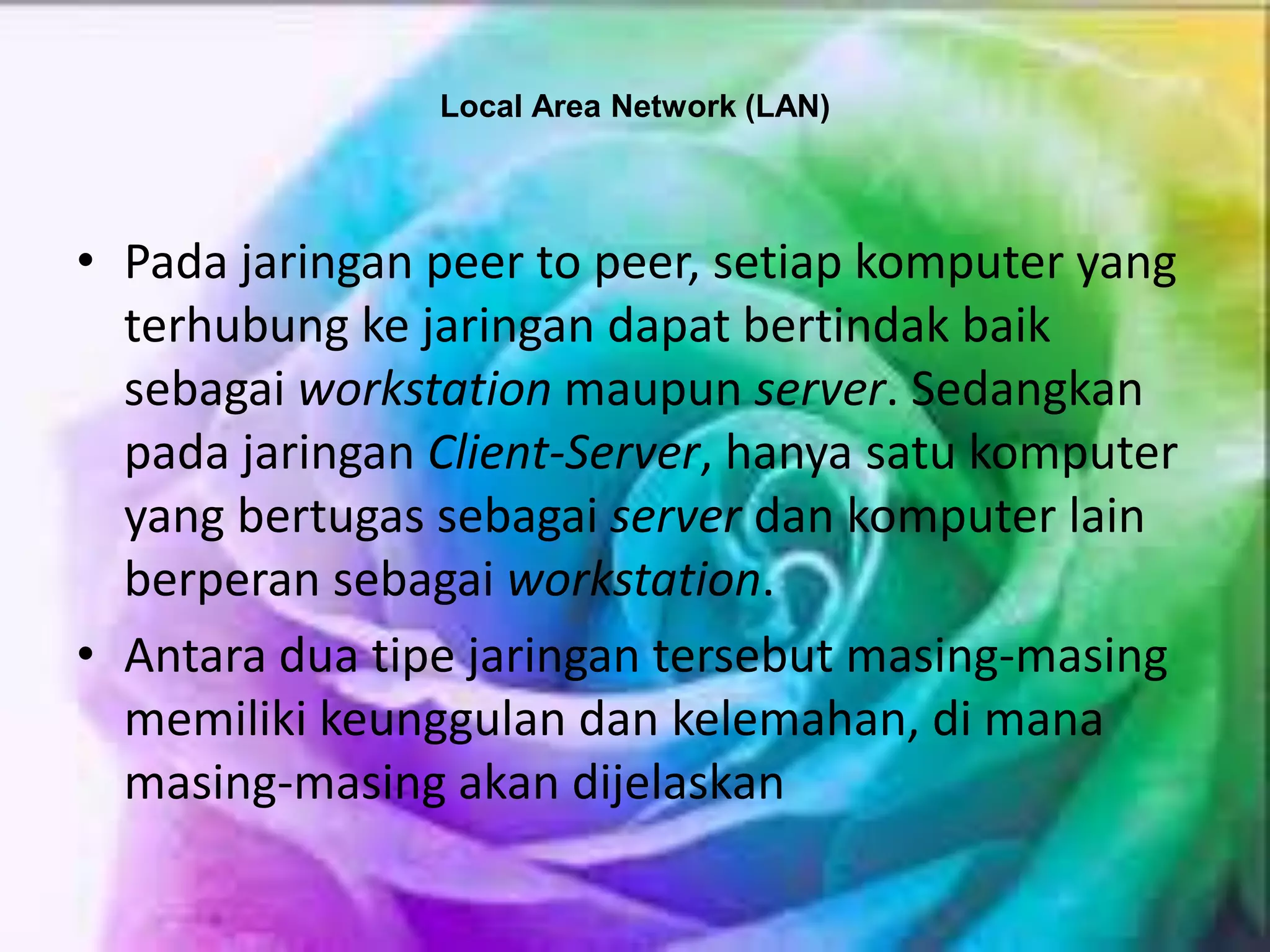

17. Local Area Network (LAN)
• Pada jaringan peer to peer, setiap komputer yang
terhubung ke jaringan dapat bertindak baik
sebagai workstation maupun server. Sedangkan
pada jaringan Client-Server, hanya satu komputer
yang bertugas sebagai server dan komputer lain
berperan sebagai workstation.
• Antara dua tipe jaringan tersebut masing-masing
memiliki keunggulan dan kelemahan, di mana
masing-masing akan dijelaskan

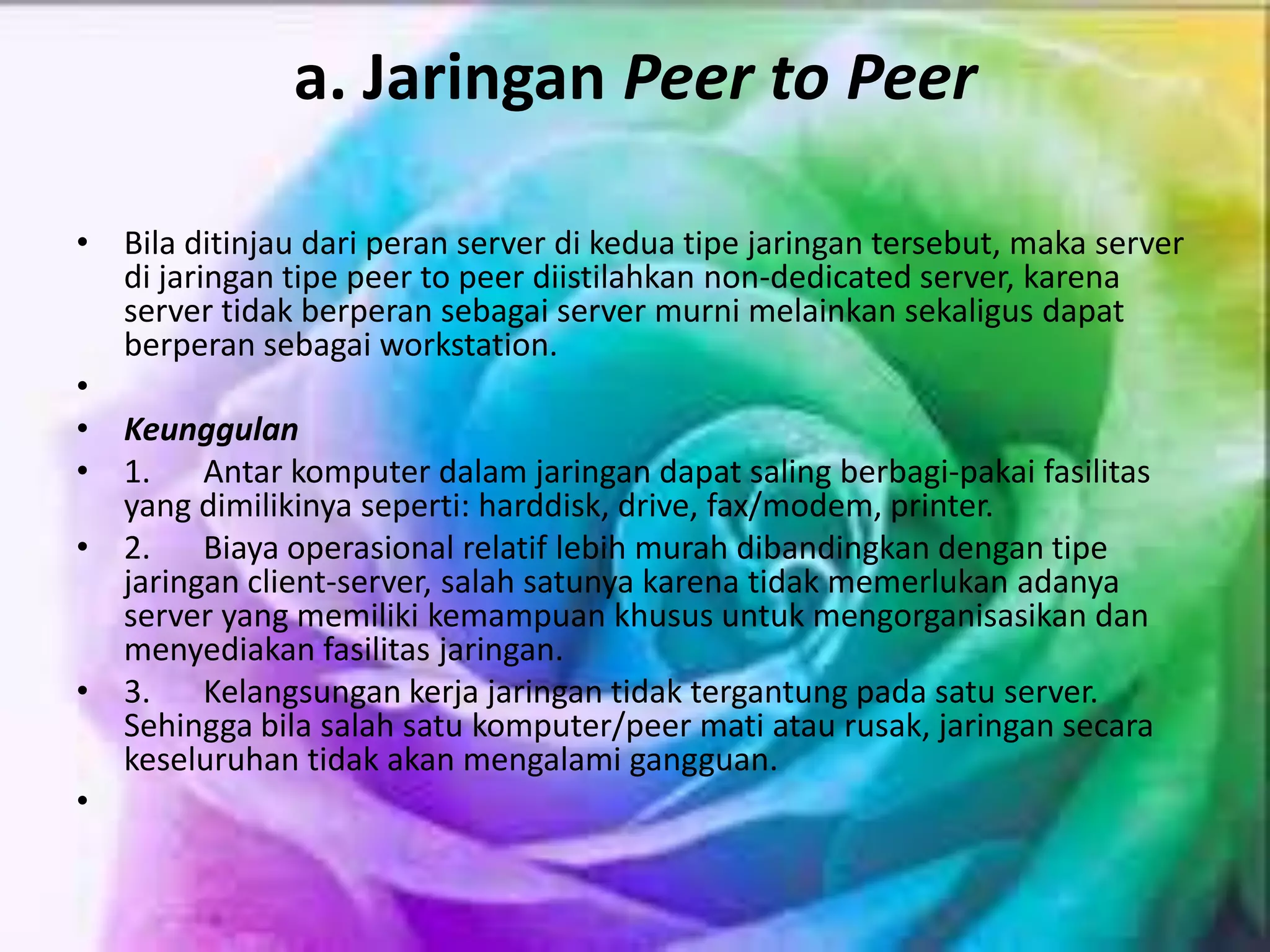

18. a. Jaringan Peer to Peer
• Bila ditinjau dari peran server di kedua tipe jaringan tersebut, maka server
di jaringan tipe peer to peer diistilahkan non-dedicated server, karena
server tidak berperan sebagai server murni melainkan sekaligus dapat
berperan sebagai workstation.
•
• Keunggulan
• 1. Antar komputer dalam jaringan dapat saling berbagi-pakai fasilitas
yang dimilikinya seperti: harddisk, drive, fax/modem, printer.
• 2. Biaya operasional relatif lebih murah dibandingkan dengan tipe
jaringan client-server, salah satunya karena tidak memerlukan adanya
server yang memiliki kemampuan khusus untuk mengorganisasikan dan
menyediakan fasilitas jaringan.
• 3. Kelangsungan kerja jaringan tidak tergantung pada satu server.
Sehingga bila salah satu komputer/peer mati atau rusak, jaringan secara
keseluruhan tidak akan mengalami gangguan.
•

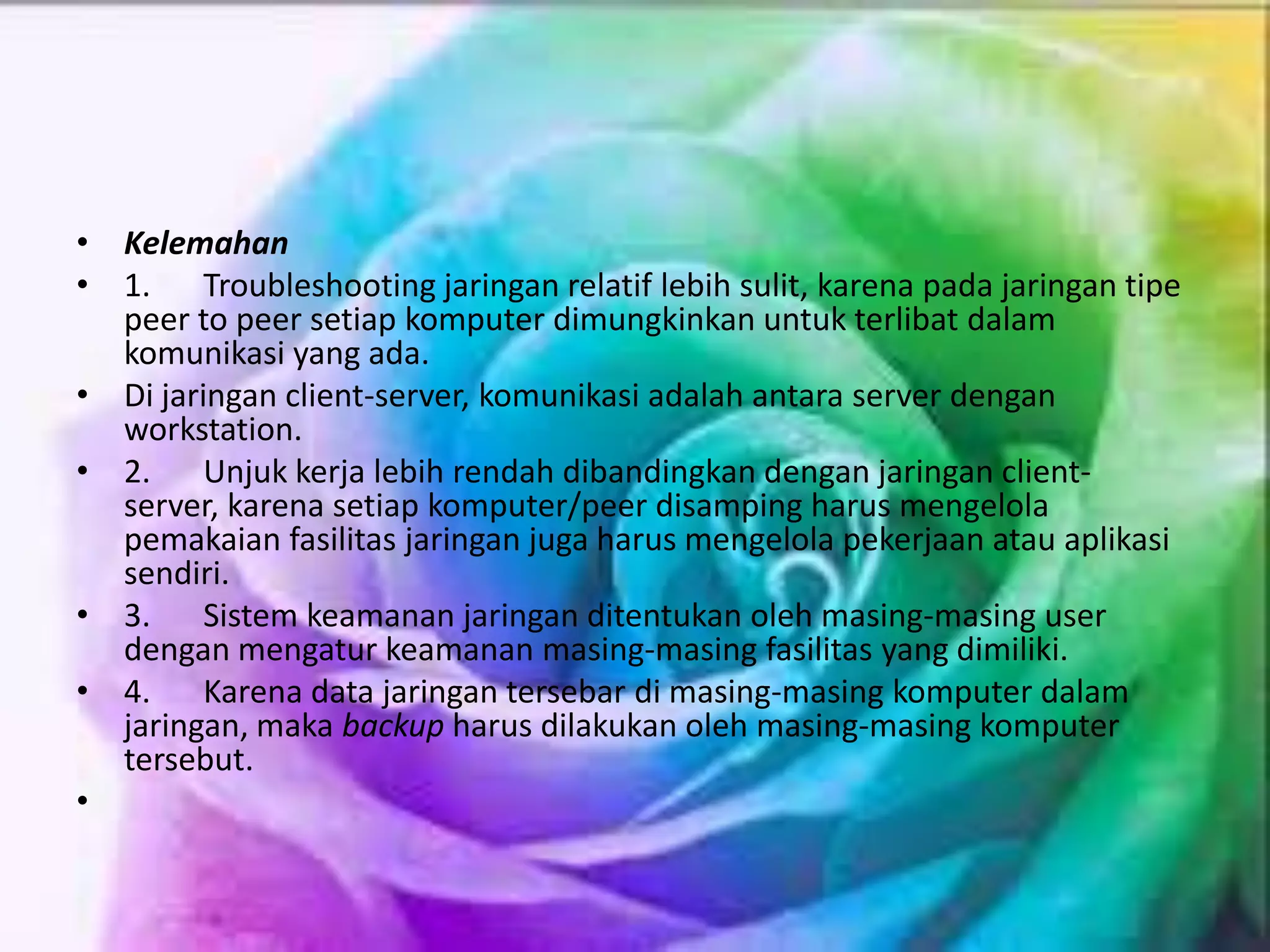

19. • Kelemahan
• 1. Troubleshooting jaringan relatif lebih sulit, karena pada jaringan tipe
peer to peer setiap komputer dimungkinkan untuk terlibat dalam
komunikasi yang ada.
• Di jaringan client-server, komunikasi adalah antara server dengan
workstation.
• 2. Unjuk kerja lebih rendah dibandingkan dengan jaringan client-
server, karena setiap komputer/peer disamping harus mengelola
pemakaian fasilitas jaringan juga harus mengelola pekerjaan atau aplikasi
sendiri.
• 3. Sistem keamanan jaringan ditentukan oleh masing-masing user
dengan mengatur keamanan masing-masing fasilitas yang dimiliki.
• 4. Karena data jaringan tersebar di masing-masing komputer dalam
jaringan, maka backup harus dilakukan oleh masing-masing komputer
tersebut.
•

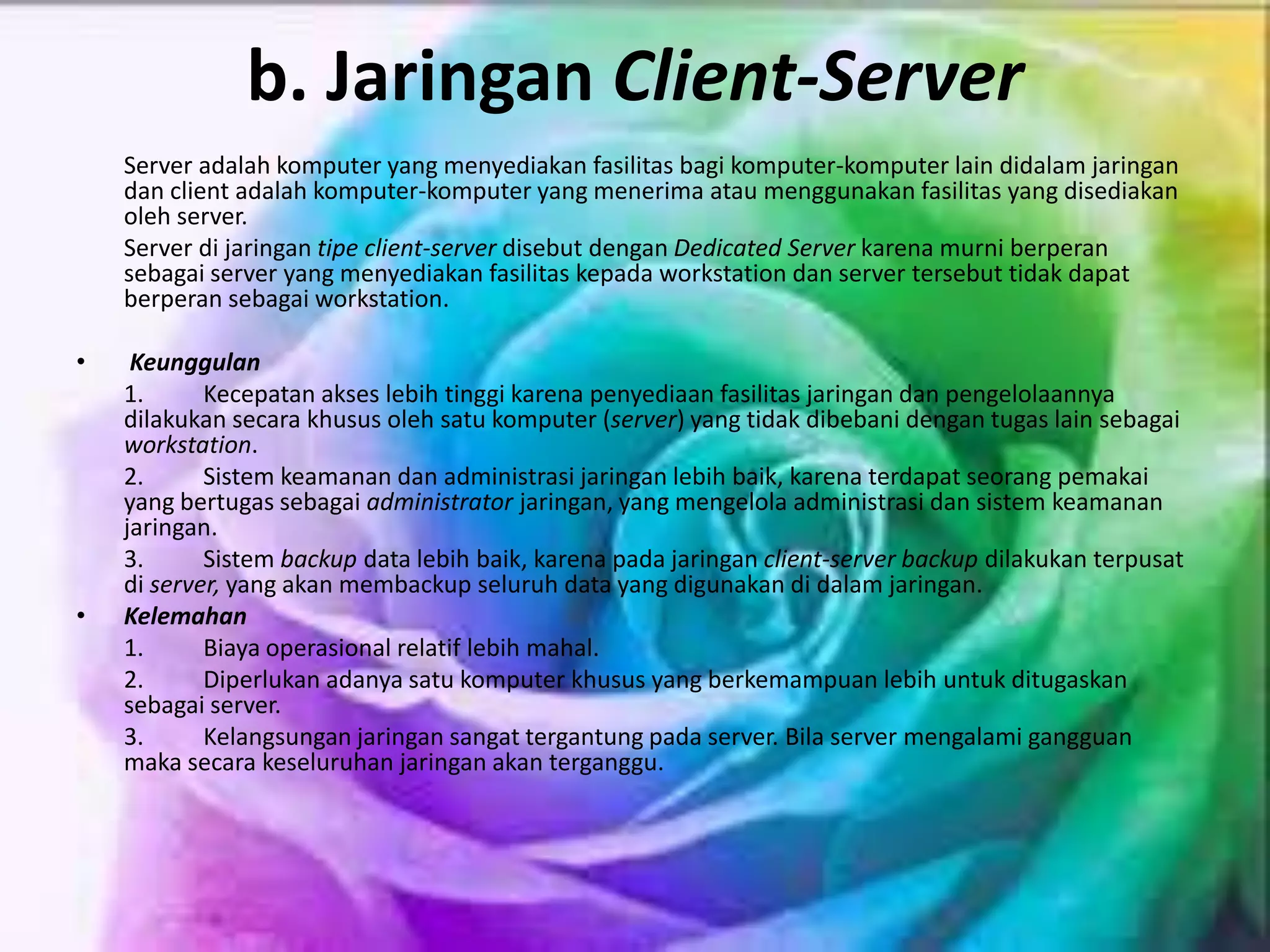

20. b. Jaringan Client-Server
Server adalah komputer yang menyediakan fasilitas bagi komputer-komputer lain didalam jaringan
dan client adalah komputer-komputer yang menerima atau menggunakan fasilitas yang disediakan
oleh server.
Server di jaringan tipe client-server disebut dengan Dedicated Server karena murni berperan
sebagai server yang menyediakan fasilitas kepada workstation dan server tersebut tidak dapat
berperan sebagai workstation.
• Keunggulan
1. Kecepatan akses lebih tinggi karena penyediaan fasilitas jaringan dan pengelolaannya
dilakukan secara khusus oleh satu komputer (server) yang tidak dibebani dengan tugas lain sebagai
workstation.
2. Sistem keamanan dan administrasi jaringan lebih baik, karena terdapat seorang pemakai
yang bertugas sebagai administrator jaringan, yang mengelola administrasi dan sistem keamanan
jaringan.
3. Sistem backup data lebih baik, karena pada jaringan client-server backup dilakukan terpusat
di server, yang akan membackup seluruh data yang digunakan di dalam jaringan.
• Kelemahan
1. Biaya operasional relatif lebih mahal.
2. Diperlukan adanya satu komputer khusus yang berkemampuan lebih untuk ditugaskan
sebagai server.
3. Kelangsungan jaringan sangat tergantung pada server. Bila server mengalami gangguan
maka secara keseluruhan jaringan akan terganggu.

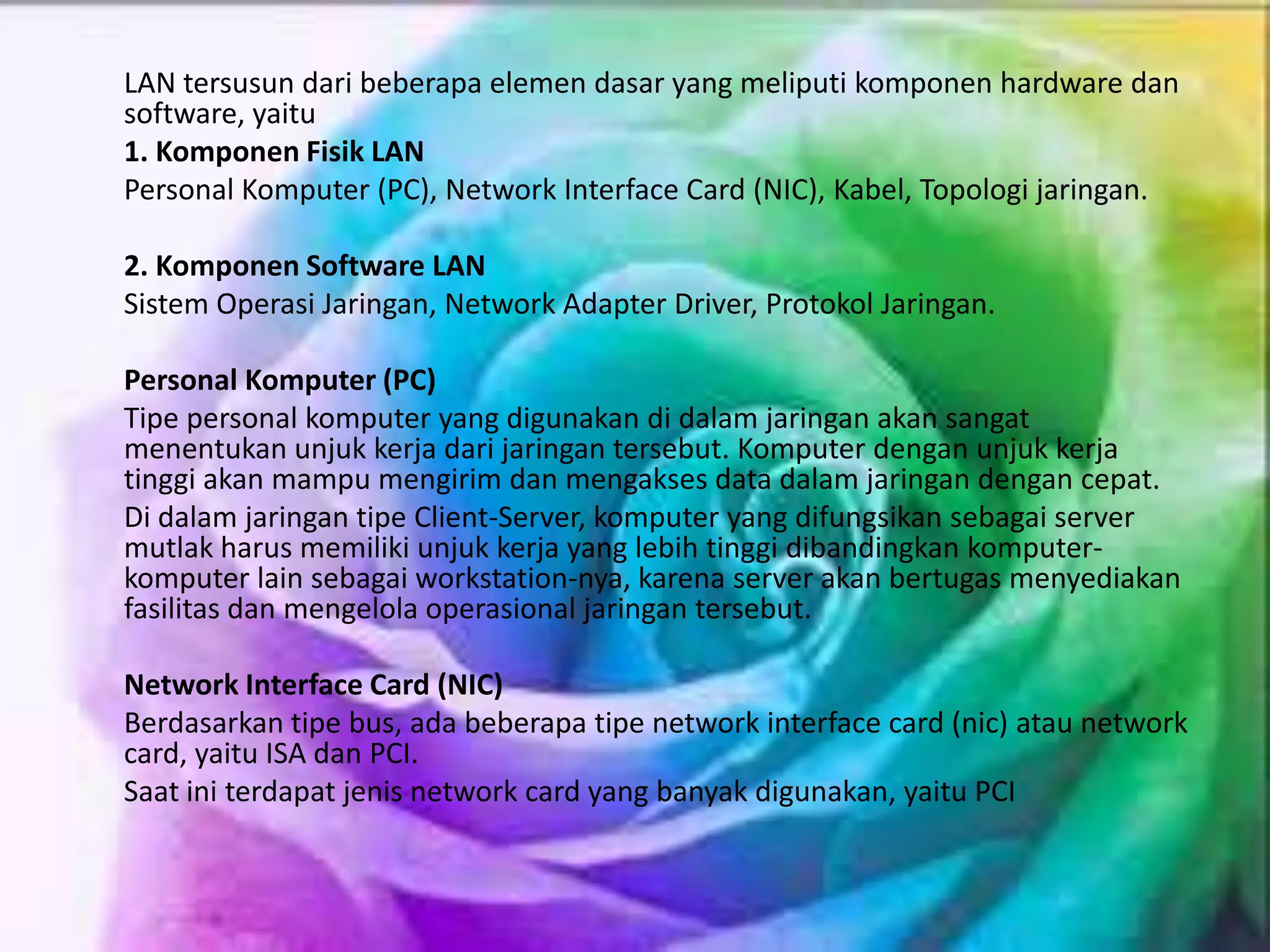

21. LAN tersusun dari beberapa elemen dasar yang meliputi komponen hardware dan
software, yaitu
1. Komponen Fisik LAN
Personal Komputer (PC), Network Interface Card (NIC), Kabel, Topologi jaringan.
2. Komponen Software LAN
Sistem Operasi Jaringan, Network Adapter Driver, Protokol Jaringan.
Personal Komputer (PC)
Tipe personal komputer yang digunakan di dalam jaringan akan sangat
menentukan unjuk kerja dari jaringan tersebut. Komputer dengan unjuk kerja
tinggi akan mampu mengirim dan mengakses data dalam jaringan dengan cepat.
Di dalam jaringan tipe Client-Server, komputer yang difungsikan sebagai server
mutlak harus memiliki unjuk kerja yang lebih tinggi dibandingkan komputer-
komputer lain sebagai workstation-nya, karena server akan bertugas menyediakan
fasilitas dan mengelola operasional jaringan tersebut.
Network Interface Card (NIC)
Berdasarkan tipe bus, ada beberapa tipe network interface card (nic) atau network
card, yaitu ISA dan PCI.
Saat ini terdapat jenis network card yang banyak digunakan, yaitu PCI

22. • Ethernet
• Dalam jaringan dengan protocol akses CSMA/CD atau Carrier Sense
Multiple Access with Collision Detection, suatu node (A) yang akan
mengirimkan data akan memeriksa dahulu kondisi jalur data.
• Bila tidak terdapat aliran data/kosong maka node tersebut akan
mengirimkan datanya dan bila node lain (B) yang sedang
menggunakan jalur data maka node (A) akan menunggu dan akan
mencoba memeriksa kembali.
• Dalam protocol akses ini dimungkinkan pada suatu saat terjadi
beberapa node mengirimkan datanya secara bersamaan sehingga
mengakibatkan collision atau tabrakan.
• Dalam kondisi demikian node-node tersebut akan batal
mengirimkan data dan akan mencobanya kembali bila jalur tidak
sibuk.
•

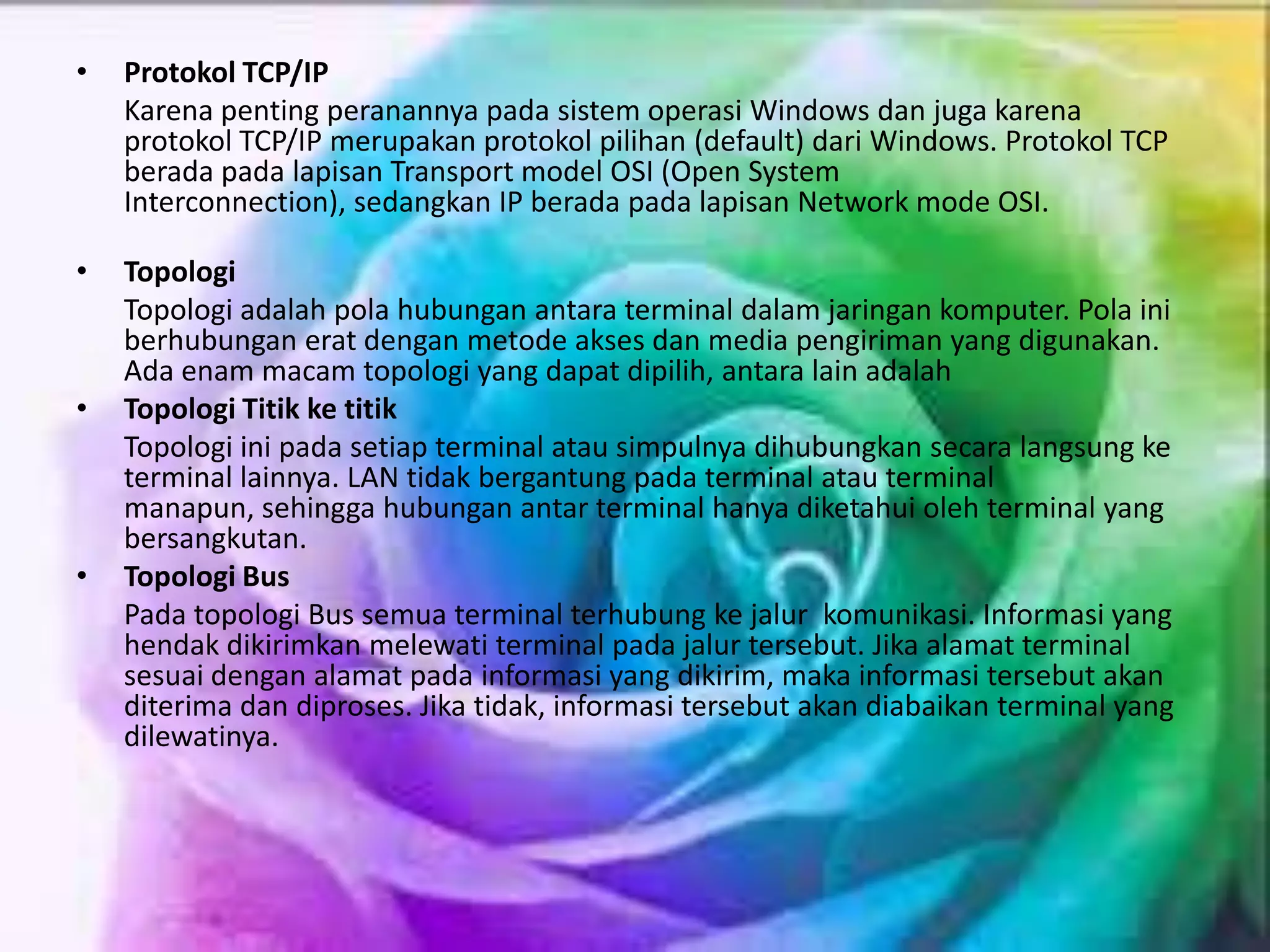

23. • Protokol TCP/IP
Karena penting peranannya pada sistem operasi Windows dan juga karena
protokol TCP/IP merupakan protokol pilihan (default) dari Windows. Protokol TCP
berada pada lapisan Transport model OSI (Open System
Interconnection), sedangkan IP berada pada lapisan Network mode OSI.
• Topologi
Topologi adalah pola hubungan antara terminal dalam jaringan komputer. Pola ini
berhubungan erat dengan metode akses dan media pengiriman yang digunakan.
Ada enam macam topologi yang dapat dipilih, antara lain adalah
• Topologi Titik ke titik
Topologi ini pada setiap terminal atau simpulnya dihubungkan secara langsung ke
terminal lainnya. LAN tidak bergantung pada terminal atau terminal
manapun, sehingga hubungan antar terminal hanya diketahui oleh terminal yang
bersangkutan.
• Topologi Bus
Pada topologi Bus semua terminal terhubung ke jalur komunikasi. Informasi yang
hendak dikirimkan melewati terminal pada jalur tersebut. Jika alamat terminal
sesuai dengan alamat pada informasi yang dikirim, maka informasi tersebut akan
diterima dan diproses. Jika tidak, informasi tersebut akan diabaikan terminal yang
dilewatinya.

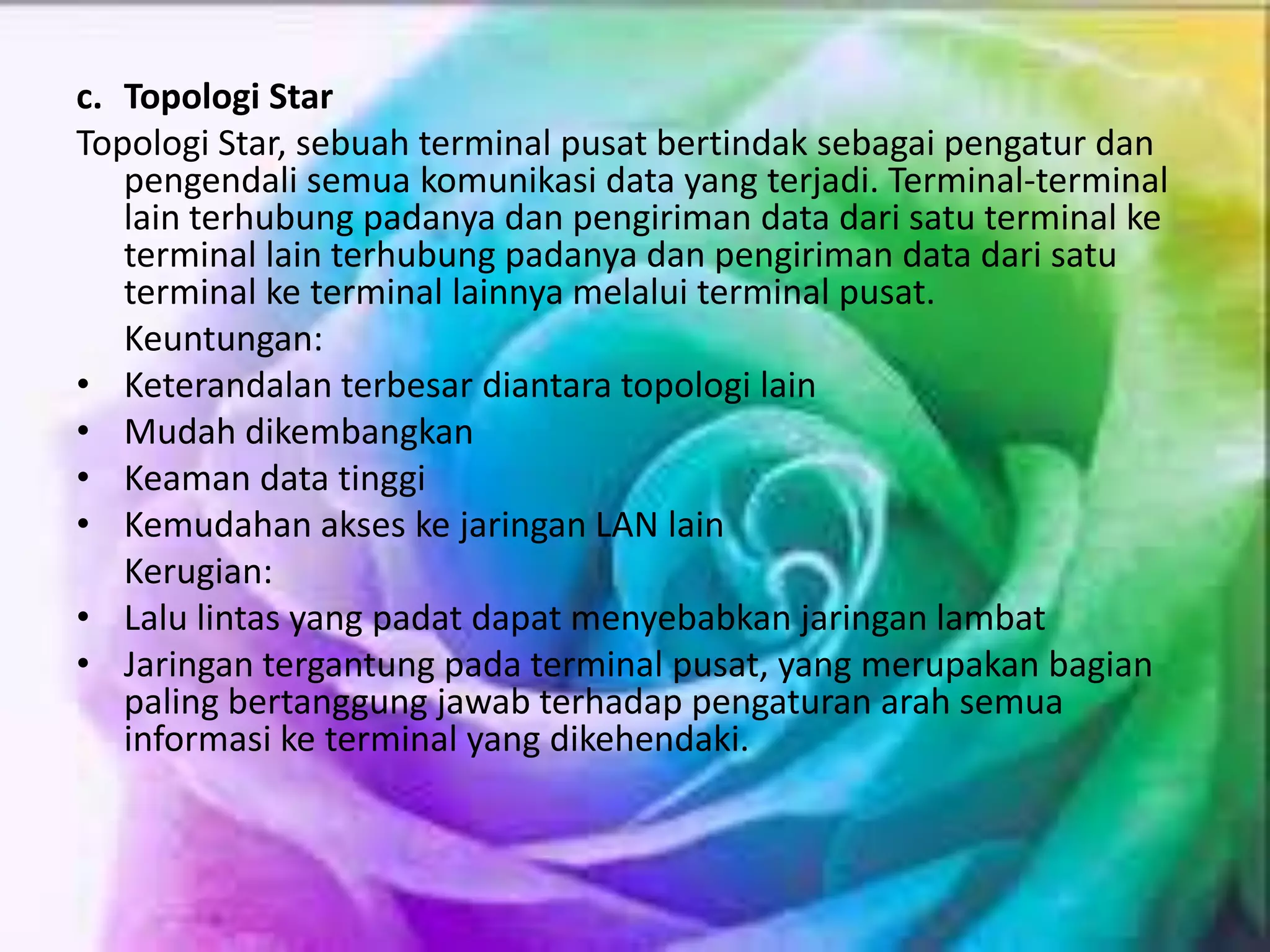

24. c. Topologi Star
Topologi Star, sebuah terminal pusat bertindak sebagai pengatur dan
pengendali semua komunikasi data yang terjadi. Terminal-terminal
lain terhubung padanya dan pengiriman data dari satu terminal ke
terminal lain terhubung padanya dan pengiriman data dari satu
terminal ke terminal lainnya melalui terminal pusat.
Keuntungan:
• Keterandalan terbesar diantara topologi lain
• Mudah dikembangkan
• Keaman data tinggi
• Kemudahan akses ke jaringan LAN lain
Kerugian:
• Lalu lintas yang padat dapat menyebabkan jaringan lambat
• Jaringan tergantung pada terminal pusat, yang merupakan bagian
paling bertanggung jawab terhadap pengaturan arah semua
informasi ke terminal yang dikehendaki.

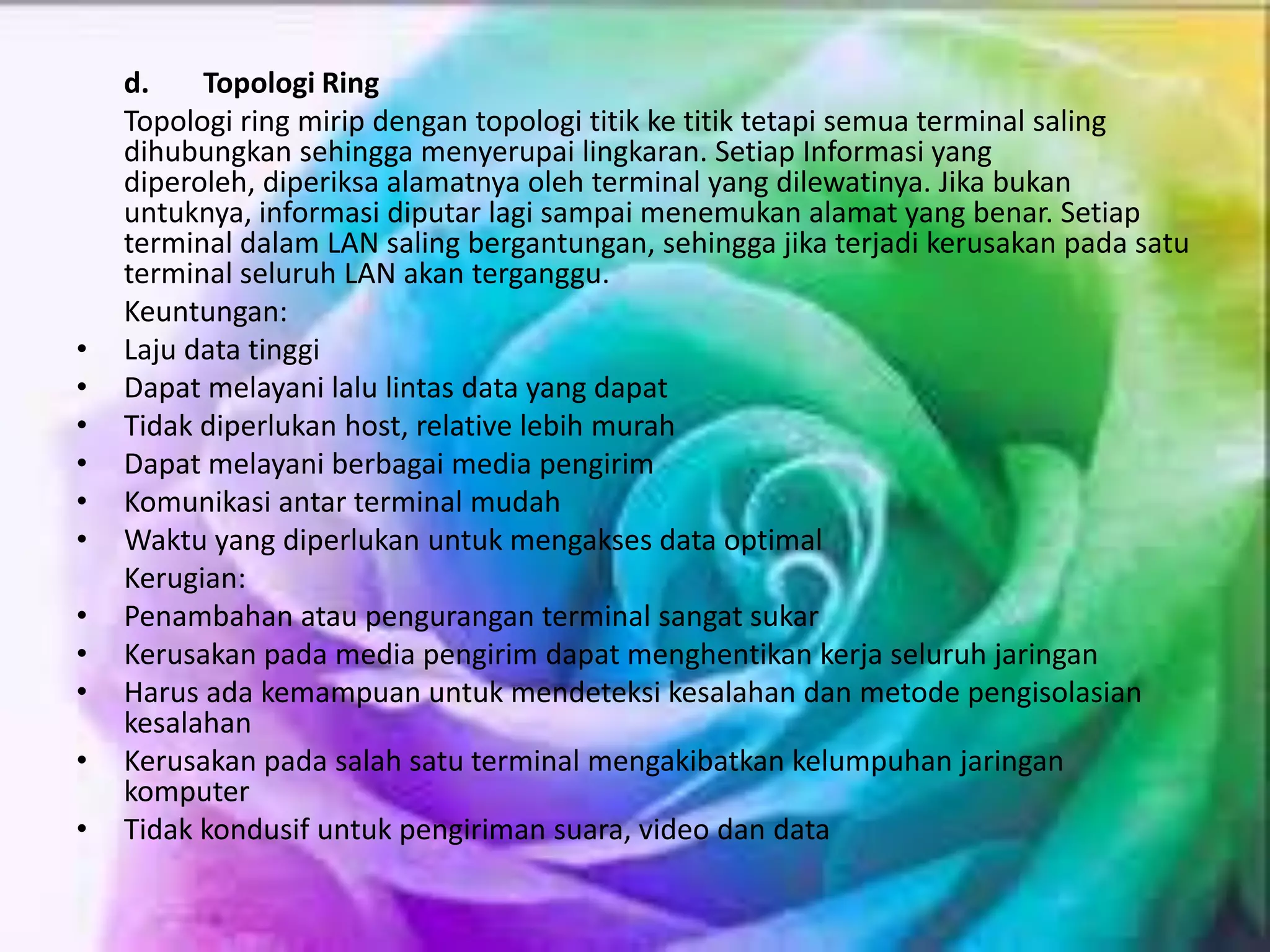

25. d. Topologi Ring
Topologi ring mirip dengan topologi titik ke titik tetapi semua terminal saling
dihubungkan sehingga menyerupai lingkaran. Setiap Informasi yang
diperoleh, diperiksa alamatnya oleh terminal yang dilewatinya. Jika bukan
untuknya, informasi diputar lagi sampai menemukan alamat yang benar. Setiap
terminal dalam LAN saling bergantungan, sehingga jika terjadi kerusakan pada satu
terminal seluruh LAN akan terganggu.
Keuntungan:
• Laju data tinggi
• Dapat melayani lalu lintas data yang dapat
• Tidak diperlukan host, relative lebih murah
• Dapat melayani berbagai media pengirim
• Komunikasi antar terminal mudah
• Waktu yang diperlukan untuk mengakses data optimal
Kerugian:
• Penambahan atau pengurangan terminal sangat sukar
• Kerusakan pada media pengirim dapat menghentikan kerja seluruh jaringan
• Harus ada kemampuan untuk mendeteksi kesalahan dan metode pengisolasian
kesalahan
• Kerusakan pada salah satu terminal mengakibatkan kelumpuhan jaringan
komputer
• Tidak kondusif untuk pengiriman suara, video dan data

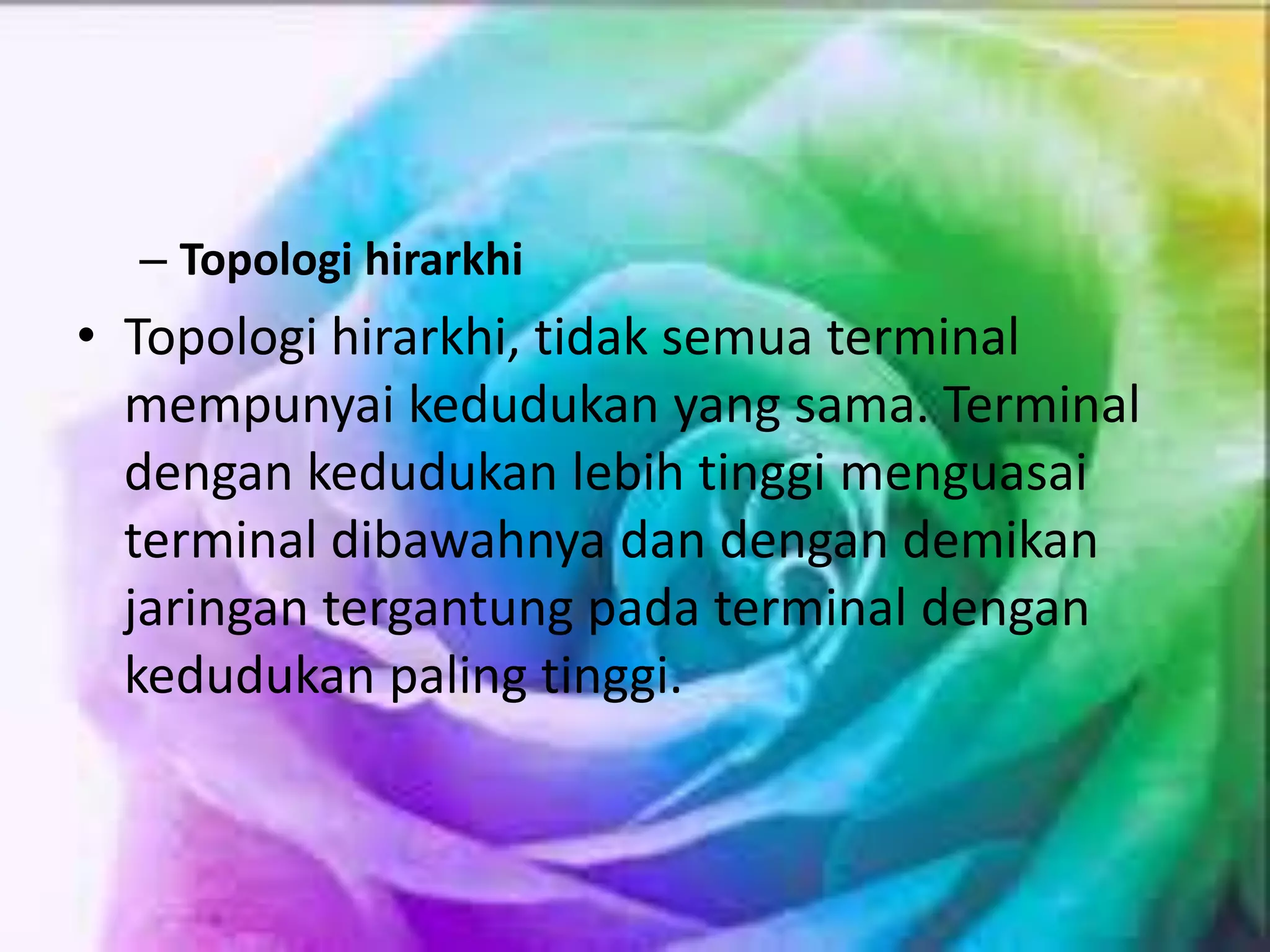

26. – Topologi hirarkhi
• Topologi hirarkhi, tidak semua terminal
mempunyai kedudukan yang sama. Terminal
dengan kedudukan lebih tinggi menguasai
terminal dibawahnya dan dengan demikan
jaringan tergantung pada terminal dengan
kedudukan paling tinggi.
