Listrik statis adalah fenomena listrik yang diam, yang dapat dijelaskan melalui struktur atom yang terdiri dari elektron, proton, dan neutron serta interaksi muatan listrik. Hukum Coulomb menjelaskan gaya tarik-menarik atau tolak-menolak antara dua muatan listrik sebanding dengan kekuatan muatan dan berbanding terbalik dengan jarak keduanya. Dalam kehidupan sehari-hari, listrik statis berperan penting, seperti dalam pencegahan bahaya kebakaran pada truk tangki dan dalam proses pengecatan mobil untuk hasil yang merata.

1. LISTRIK STATIS

2. Listrik Statis Dalam Kehidupan
Nyata

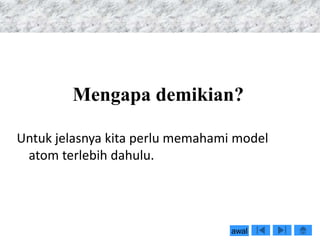

3. Mengapa demikian?
Untuk jelasnya kita perlu memahami model
atom terlebih dahulu.
awal

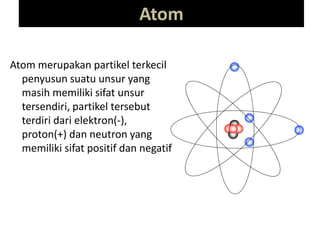

4. Atom
Atom merupakan partikel terkecil
penyusun suatu unsur yang
masih memiliki sifat unsur
tersendiri, partikel tersebut
terdiri dari elektron(-),
proton(+) dan neutron yang
memiliki sifat positif dan negatif

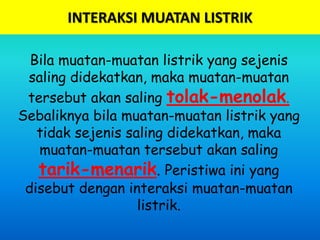

5. INTERAKSI MUATAN LISTRIK
Bila muatan-muatan listrik yang sejenis
saling didekatkan, maka muatan-muatan
tersebut akan saling tolak-menolak.
Sebaliknya bila muatan-muatan listrik yang
tidak sejenis saling didekatkan, maka
muatan-muatan tersebut akan saling
tarik-menarik. Peristiwa ini yang
disebut dengan interaksi muatan-muatan
listrik.

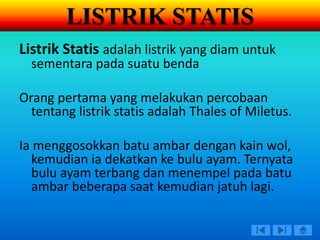

6. Listrik Statis adalah listrik yang diam untuk
sementara pada suatu benda
Orang pertama yang melakukan percobaan
tentang listrik statis adalah Thales of Miletus.
Ia menggosokkan batu ambar dengan kain wol,
kemudian ia dekatkan ke bulu ayam. Ternyata
bulu ayam terbang dan menempel pada batu
ambar beberapa saat kemudian jatuh lagi.
LISTRIK STATIS

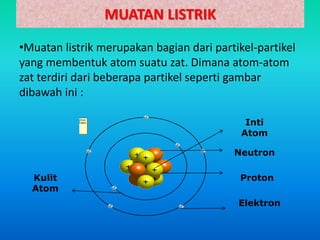

7. MUATAN LISTRIK
•Muatan listrik merupakan bagian dari partikel-partikel
yang membentuk atom suatu zat. Dimana atom-atom
zat terdiri dari beberapa partikel seperti gambar
dibawah ini :
Inti
Atom
Kulit
Atom
Neutron
Elektron
Proton

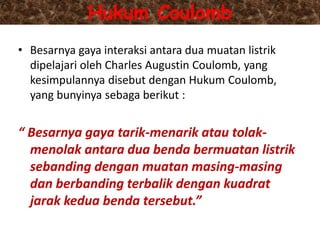

8. Hukum Coulomb
• Besarnya gaya interaksi antara dua muatan listrik
dipelajari oleh Charles Augustin Coulomb, yang
kesimpulannya disebut dengan Hukum Coulomb,
yang bunyinya sebaga berikut :
“ Besarnya gaya tarik-menarik atau tolak-
menolak antara dua benda bermuatan listrik
sebanding dengan muatan masing-masing
dan berbanding terbalik dengan kuadrat
jarak kedua benda tersebut.”

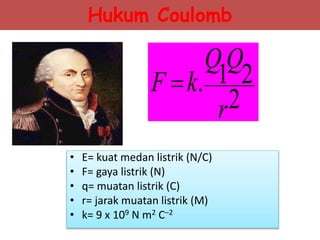

9. Hukum Coulomb
• E= kuat medan listrik (N/C)
• F= gaya listrik (N)
• q= muatan listrik (C)
• r= jarak muatan listrik (M)
• k= 9 x 109 N m2 C–2
2
21.
r
QQ
kF 

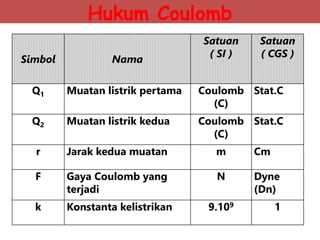

10. Simbol Nama
Satuan
( SI )
Satuan
( CGS )
Q1 Muatan listrik pertama Coulomb
(C)
Stat.C
Q2 Muatan listrik kedua Coulomb
(C)
Stat.C
r Jarak kedua muatan m Cm
F Gaya Coulomb yang
terjadi
N Dyne
(Dn)
k Konstanta kelistrikan 9.109 1
Hukum Coulomb

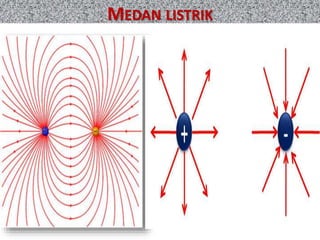

11. MEDAN LISTRIK

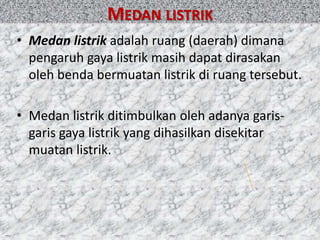

12. • Medan listrik adalah ruang (daerah) dimana
pengaruh gaya listrik masih dapat dirasakan
oleh benda bermuatan listrik di ruang tersebut.
• Medan listrik ditimbulkan oleh adanya garis-
garis gaya listrik yang dihasilkan disekitar
muatan listrik.
MEDAN LISTRIK

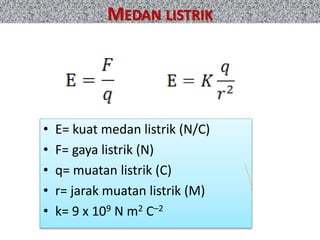

13. • E= kuat medan listrik (N/C)
• F= gaya listrik (N)
• q= muatan listrik (C)
• r= jarak muatan listrik (M)
• k= 9 x 109 N m2 C–2
MEDAN LISTRIK

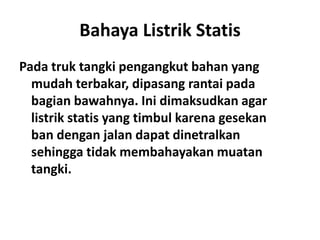

14. Bahaya Listrik Statis
Pada truk tangki pengangkut bahan yang
mudah terbakar, dipasang rantai pada
bagian bawahnya. Ini dimaksudkan agar
listrik statis yang timbul karena gesekan
ban dengan jalan dapat dinetralkan
sehingga tidak membahayakan muatan
tangki.

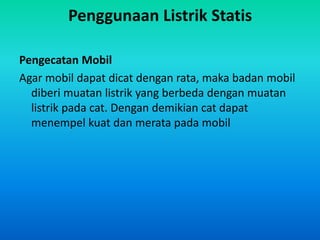

15. Penggunaan Listrik Statis
Pengecatan Mobil
Agar mobil dapat dicat dengan rata, maka badan mobil
diberi muatan listrik yang berbeda dengan muatan
listrik pada cat. Dengan demikian cat dapat
menempel kuat dan merata pada mobil

16. OK kawan....
Selamat Belajar ya
....
