1. ‫الطبيعي‬ ‫الغاز‬ ‫كبس‬ ‫دورة‬
‫برنامج‬ ‫باستخدام‬ ‫والمحاكاة‬
DCS
‫أعداد‬
‫مهندسين‬.'
‫ر‬.‫م‬/‫الجي‬ ‫مجيد‬ ‫عمار‬
‫مهندس‬/‫علي‬ ‫عباس‬ ‫فاضل‬
‫التدريب‬ ‫معهد‬
‫البصرة‬/‫النفطي‬

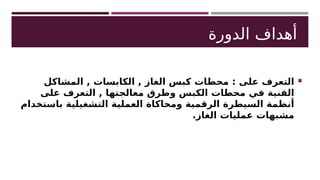

2. ‫الدورة‬ ‫أهداف‬

‫المشاكل‬ , ‫الكابسات‬ , ‫الغاز‬ ‫كبس‬ ‫محطات‬ : ‫على‬ ‫التعرف‬
‫على‬ ‫التعرف‬ , ‫معالجتها‬ ‫وطرق‬ ‫الكبس‬ ‫محطات‬ ‫في‬ ‫الفنية‬
‫باستخدام‬ ‫التشغيلية‬ ‫العملية‬ ‫ومحاكاة‬ ‫الرقمية‬ ‫السيطرة‬ ‫أنظمة‬
.‫الغاز‬ ‫عمليات‬ ‫مشبهات‬

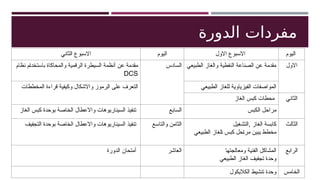

3. ‫الدورة‬ ‫مفردات‬
‫الثاني‬ ‫االسبوع‬ ‫اليوم‬ ‫االول‬ ‫االسبوع‬ ‫اليوم‬
‫نظام‬ ‫'م‬‫ا‬‫باستخد‬ ‫والمحاكاة‬ ‫الرقمية‬ ‫السيطرة‬ ‫أنظمة‬ ‫عن‬ ‫مقدمة‬
DCS
‫السادس‬ ‫الطبيعي‬ ‫والغاز‬ ‫النفطية‬ ‫الصناعة‬ ‫عن‬ ‫مقدمة‬ ‫االول‬
‫المخططات‬ ‫قراءة‬ ‫وكيفية‬ ‫واالشكال‬ ‫'رموز‬‫ل‬‫ا‬ ‫على‬ ‫التعرف‬ ‫الطبيعي‬ ‫للغاز‬ ‫الفيزياوية‬ ‫المواصفات‬
‫الغاز‬ ‫كبس‬ ‫محطات‬ ‫الثاني‬
‫الغاز‬ ‫كبس‬ ‫بوحدة‬ ‫الخاصة‬ ‫واالعطال‬ ‫السيناريوهات‬ ‫تنفيذ‬ ‫السابع‬ ‫الكبس‬ ‫مراحل‬
‫التجفيف‬ ‫بوحدة‬ ‫الخاصة‬ ‫واالعطال‬ ‫السيناريوهات‬ ‫تنفيذ‬ ‫والتاسع‬ ‫الثامن‬ ‫التشغيل‬, ‫الغاز‬ ‫كابسة‬
‫الطبيعي‬ ‫'لغاز‬‫ا‬ ‫كبس‬ ‫'حل‬‫ا‬‫مر‬ ‫يبين‬ ‫مخطط‬
‫الثالث‬
‫الدورة‬ ‫أمتحان‬ ‫العاشر‬ ‫ومعالجتها‬ ‫الفنية‬ ‫المشاكل‬
‫الطبيعي‬ ‫الغاز‬ ‫تجفيف‬ ‫وحدة‬
‫الرابع‬
‫الكاليكول‬ ‫تنشيط‬ ‫وحدة‬ ‫الخامس‬

4. ‫المستهدفة‬ ‫الفئة‬

‫والتصفية‬ ‫النفط‬ ‫اختصاص‬ ‫من‬ ‫النفطي‬ ‫القطاع‬ ‫في‬ ‫العاملين‬

‫التجفيف‬ ‫ووحدة‬ ‫الطبيعي‬ ‫الغاز‬ ‫كبس‬ ‫محطات‬ ‫في‬ ‫العاملين‬

‫الكبس‬ ‫بوحدة‬ ‫الخاصة‬ ‫السيطرة‬ ‫منظومات‬ ‫في‬ ‫العاملين‬
‫والتجفيف‬

5. ‫النفطية‬ ‫الصناعة‬ ‫عن‬ ‫مقدمة‬
OIL AND GAS INDUSTRY

6. UPSTREAM EDP

‫تتضمن‬ ‫المرحلة‬ ‫هذه‬
 Exploration
 Drilling
 production

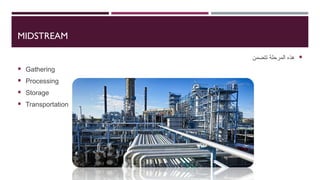

7. MIDSTREAM

‫تتضمن‬ ‫المرحلة‬ ‫هذه‬
 Gathering
 Processing
 Storage
 Transportation

8. DOWNSTREAM

‫تتضمن‬ ‫المرحلة‬ ‫هذه‬
 Processing
 Refining
 Selling the final products to consumers(end user)

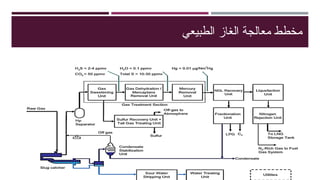

9. ‫الطبيعي‬ ‫الغاز‬ ‫معالجة‬ ‫مخطط‬

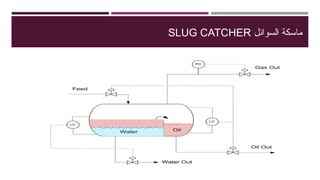

10. ‫السوائل‬ ‫ماسكة‬
SLUG CATCHER

11. ‫الطبيعي‬ ‫الغاز‬ ‫عن‬ ‫مقدمة‬
NATURAL GAS
: ‫الطبيعي‬ ‫الغاز‬ ‫مصادر‬
-: ‫نوعين‬ ‫على‬ ‫الطبيعي‬ ‫الغاز‬
‌
*
‫الحر‬ ‫الغاز‬
Free gas
‫الميثان‬ ‫على‬ ‫يحتوي‬ ‫اي‬ ، ‫الجاف‬ ‫نوع‬ ‫من‬ ‫االغلب‬ ‫على‬ ‫ويكون‬ ‫االرض‬ ‫اعماق‬ ‫تحت‬ ‫حرة‬ ‫حقول‬ ‫في‬ ‫ويظهر‬
‫بين‬ ‫ما‬ ‫الميثان‬ ‫نسبة‬ ‫تتراوح‬ . ‫اساسية‬ ‫بصورة‬ ‫وااليثان‬
70
-
100
. %
*
‫المصاحب‬ ‫الغاز‬
Associated gas
: ‫يكون‬ ‫ان‬ ‫اما‬ ‫وهو‬ ‫الغاز‬ ‫عزل‬ ‫محطات‬ ‫في‬ ‫ويفصل‬ ‫االرض‬ ‫اعماق‬ ‫من‬ ‫استخراجه‬ ‫عند‬ ‫للنفط‬ ‫مصاحبا‬ ‫ويظهر‬
. ‫الطبقة‬ ‫وضغط‬ ‫المصاحب‬ ‫الغاز‬ ‫كميات‬ ‫على‬ ‫وجودها‬ ‫ويعتمد‬ ‫المكمن‬ ‫في‬ ‫النفطية‬ ‫الطبقة‬ ‫تعلو‬ ، ‫غازية‬ ‫قبة‬ ‫شكل‬ ‫على‬ *
. ‫التشبع‬ ‫ضغط‬ ‫انخفاض‬ ‫فورا‬ ‫منه‬ ‫ينطلق‬ ‫ان‬ ‫يمكن‬ ‫النفط‬ ‫في‬ ‫محلوال‬ ‫او‬ *

12. ‫الطبيعي‬ ‫الغاز‬ ‫هو‬ ‫ما‬

‫بعض‬ ‫وجود‬ ‫الى‬ ‫باإلضافة‬ ‫والهيدروجين‬ ‫الكاربون‬ ‫من‬ ‫باألساس‬ ‫تتكون‬ ‫هيدروكربونية‬ ‫مادة‬ ‫عن‬ ‫عبارة‬ ‫وهو‬
‫مثل‬ ‫فيها‬ ‫المرغوب‬ ‫غير‬ ‫الشوائب‬
(
N2,H2S,CO2,CO
)
‫الطاقة‬ ‫مصادر‬ ‫احد‬ ‫ويعتبر‬ ‫منه‬ ‫ازالتها‬ ‫يجب‬ ‫التي‬
.‫النظيفة‬

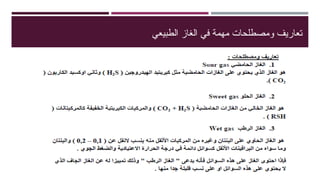

13. ‫الطبيعي‬ ‫الغاز‬ ‫في‬ ‫مهمة‬ ‫ومصطلحات‬ ‫تعاريف‬

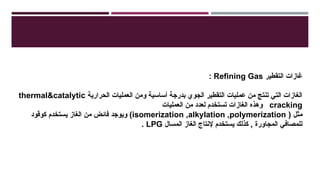

16. ‫التقطير‬ ‫غازات‬
Refining Gas
:
‫الحرارية‬ ‫العمليات‬ ‫ومن‬ ‫أساسية‬ ‫بدرجة‬ ‫الجوي‬ ‫التقطير‬ ‫عمليات‬ ‫من‬ ‫تنتج‬ ‫التي‬ ‫الغازات‬
thermal&catalytic
cracking
‫العمليات‬ ‫من‬ ‫لعدد‬ ‫تستخدم‬ ‫الغازات‬ ‫وهذه‬
( ‫مثل‬
isomerization ,alkylation ,polymerization
‫كوقود‬ ‫يستخدم‬ ‫الغاز‬ ‫من‬ ‫فائض‬ ‫ويوجد‬ )
‫المسال‬ ‫الغاز‬ ‫إلنتاج‬ ‫يستخدم‬ ‫كذلك‬ , ‫المجاورة‬ ‫للمصافي‬
LPG
.

17. ‫الكبس‬ ‫مراحل‬

18. 

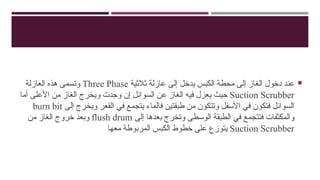

‫ثالثية‬ ‫عازلة‬ ‫إلى‬ ‫يدخل‬ ‫الكبس‬ ‫محطة‬ ‫إلى‬ ‫الغاز‬ ‫دخول‬ ‫عند‬
Three Phase
‫العازلة‬ ‫هذه‬ ‫وتسمى‬
Suction Scrubber
‫أما‬ ‫األعلى‬ ‫من‬ ‫الغاز‬ ‫ويخرج‬ ‫وجدت‬ ‫إن‬ ‫السوائل‬ ‫عن‬ ‫الغاز‬ ‫فيه‬ ‫يعزل‬ ‫حيث‬
‫إلى‬ ‫ويخرج‬ ‫القعر‬ ‫في‬ ‫يتجمع‬ ‫فالماء‬ ‫طبقتين‬ ‫من‬ ‫وتتكون‬ ‫األسفل‬ ‫في‬ ‫فتكون‬ ‫السوائل‬
burn bit
‫إلى‬ ‫بعدها‬ ‫وتخرج‬ ‫الوسطى‬ ‫الطبقة‬ ‫في‬ ‫فتتجمع‬ ‫والمكثفات‬
flush drum
‫من‬ ‫الغاز‬ ‫خروج‬ ‫وبعد‬
Suction Scrubber
‫معها‬ ‫المربوطة‬ ‫الكبس‬ ‫خطوط‬ ‫على‬ ‫يتوزع‬

19. 

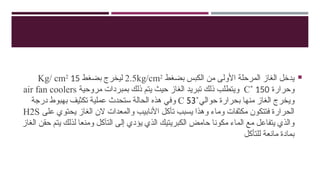

‫بضغط‬ ‫الكبس‬ ‫من‬ ‫األولى‬ ‫المرحلة‬ ‫الغاز‬ ‫يدخل‬
2.5kg/cm2
‫بضغط‬ ‫ليخرج‬
15
Kg/ cm2
‫وحرارة‬
150
˚
C
‫مروحية‬ ‫بمبردات‬ ‫ذلك‬ ‫يتم‬ ‫حيث‬ ‫الغاز‬ ‫تبريد‬ ‫ذلك‬ ‫ويتطلب‬
air fan coolers
‫حوالي‬ ‫بحرارة‬ ‫منها‬ ‫الغاز‬ ‫ويخرج‬
˚
C 53
‫درجة‬ ‫بهبوط‬ ‫تكثيف‬ ‫عملية‬ ‫ستحدث‬ ‫الحالة‬ ‫هذه‬ ‫وفي‬
‫على‬ ‫يحتوي‬ ‫الغاز‬ ‫الن‬ ‫والمعدات‬ ‫األنابيب‬ ‫تأكل‬ ‫يسبب‬ ‫وهذا‬ ‫وماء‬ ‫مكثفات‬ ‫فتتكون‬ ‫الحرارة‬
H2S
‫الغاز‬ ‫حقن‬ ‫يتم‬ ‫لذلك‬ ‫ومنعا‬ ‫التآكل‬ ‫إلى‬ ‫يؤدي‬ ‫الذي‬ ‫الكبريتيك‬ ‫حامض‬ ‫مكونا‬ ‫الماء‬ ‫مع‬ ‫يتفاعل‬ ‫والذي‬
‫للتأكل‬ ‫مانعة‬ ‫بمادة‬

20. 

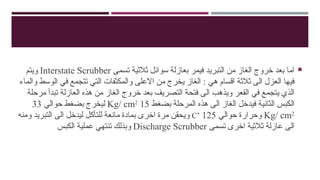

‫تسمى‬ ‫ثالثية‬ ‫سوائل‬ ‫بعازلة‬ ‫فيمر‬ ‫التبريد‬ ‫من‬ ‫الغاز‬ ‫خروج‬ ‫بعد‬ ‫اما‬
Interstate Scrubber
‫ويتم‬
‫والماء‬ ‫الوسط‬ ‫في‬ ‫تتجمع‬ ‫التي‬ ‫والمكثفات‬ ‫االعلى‬ ‫من‬ ‫يخرج‬ ‫الغاز‬ : ‫هي‬ ‫اقسام‬ ‫ثالثة‬ ‫الى‬ ‫العزل‬ ‫فيها‬
‫مرحلة‬ ‫تبدأ‬ ‫العازلة‬ ‫هذه‬ ‫من‬ ‫الغاز‬ ‫خروج‬ ‫بعد‬ ‫التصريف‬ ‫فتحة‬ ‫الى‬ ‫ويذهب‬ ‫القعر‬ ‫في‬ ‫يتجمع‬ ‫الذي‬
‫بضغط‬ ‫المرحلة‬ ‫هذه‬ ‫الى‬ ‫الغاز‬ ‫فيدخل‬ ‫الثانية‬ ‫الكبس‬
15
Kg/ cm2
‫حوالي‬ ‫بضغط‬ ‫ليخرج‬
33
Kg/ cm2
‫حوالي‬ ‫وحرارة‬
125
˚
C
‫ومنه‬ ‫التبريد‬ ‫الى‬ ‫ليدخل‬ ‫للتأكل‬ ‫مانعة‬ ‫بمادة‬ ‫اخرى‬ ‫مرة‬ ‫ويحقن‬
‫تسمى‬ ‫اخرى‬ ‫ثالثية‬ ‫عازلة‬ ‫الى‬
Discharge Scrubber
‫الكبس‬ ‫عملية‬ ‫تنتهي‬ ‫وبذلك‬

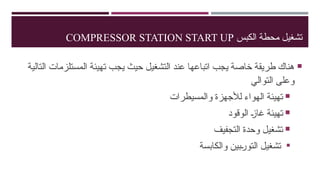

21. ‫الكبس‬ ‫محطة‬ ‫تشغيل‬
COMPRESSOR STATION START UP

‫التالية‬ ‫المستلزمات‬ ‫تهيئة‬ ‫يجب‬ ‫حيث‬ ‫التشغيل‬ ‫عند‬ ‫اتباعها‬ ‫يجب‬ ‫خاصة‬ ‫طريقة‬ ‫هناك‬
‫التوالي‬ ‫وعلى‬

‫والمسيطرات‬ ‫لألجهزة‬ ‫الهواء‬ ‫تهيئة‬

‫الوقود‬ …
‫ز‬‫غا‬ ‫تهيئة‬

‫التجفيف‬ ‫وحدة‬ ‫تشغيل‬

‫والكابسة‬ ‫…بين‬
‫ر‬‫التو‬ ‫تشغيل‬

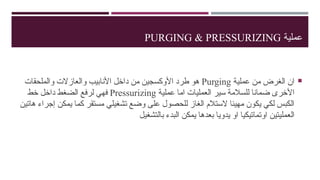

22. ‫عملية‬
PURGING & PRESSURIZING

‫عملية‬ ‫من‬ ‫الغرض‬ ‫ان‬
Purging
‫والملحقات‬ ‫والعازالت‬ ‫األنابيب‬ ‫داخل‬ ‫من‬ ‫األوكسجين‬ ‫طرد‬ ‫هو‬
‫عملية‬ ‫اما‬ ‫العمليات‬ ‫سير‬ ‫للسالمة‬ ‫ضمانا‬ ‫األخرى‬
Pressurizing
‫خط‬ ‫داخل‬ ‫الضغط‬ ‫لرفع‬ ‫فهي‬
‫هاتين‬ ‫إجراء‬ ‫يمكن‬ ‫كما‬ ‫مستقر‬ ‫تشغيلي‬ ‫وضع‬ ‫على‬ ‫للحصول‬ ‫الغاز‬ ‫الستالم‬ ‫مهيئا‬ ‫يكون‬ ‫لكي‬ ‫الكبس‬
‫بالتشغيل‬ ‫البدء‬ ‫يمكن‬ ‫بعدها‬ ‫يدويا‬ ‫او‬ ‫اوتماتيكيا‬ ‫العمليتين‬

23. ‫والكابسة‬ ‫للتوربين‬ ‫التزييت‬ ‫منظومة‬
LUBE OIL SYSTEM FOR G.T & COMP
.

‫نوع‬ ‫من‬ ‫زيت‬ ‫باستخدام‬ ‫والكابسة‬ ‫التوربين‬ ‫من‬ ‫كل‬ ‫في‬ ‫المتحركة‬ ‫األجزاء‬ ‫تزييت‬ ‫يتم‬
RO-32
‫ويتم‬ ‫الزيت‬ ‫هذا‬ ‫على‬ ‫يحتوي‬ ‫خاص‬ ‫خزان‬ ‫وهناك‬ ‫االحتكاك‬ ‫وتقليل‬ ‫األجزاء‬ ‫تلك‬ ‫لتبريد‬ ‫وذلك‬
‫أدناه‬ ‫مبين‬ ‫هو‬ ‫وكما‬ ‫المضخات‬ ‫باستخدام‬ ‫المطلوبة‬ ‫االقسام‬ ‫على‬ ‫توزيعه‬

) ‫(المساعدة‬ ‫الثانوية‬ ‫المضخة‬
Auxiliary Lube Oil Pump
‫التوربين‬ ‫اشتغال‬ ‫بعد‬ ‫تعمل‬ ‫وهي‬
‫سرعة‬ ‫تصل‬ ‫حتى‬ ‫بالعمل‬ ‫وتستمر‬
HP Turbine
‫حوالي‬
88
‫محلها‬ ‫ليحل‬ ‫تتوقف‬ ‫حيث‬ %
‫الرئيسية‬ ‫المضخة‬

24. 

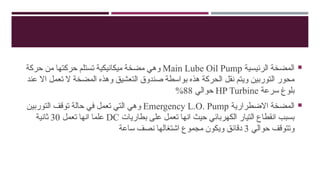

‫الرئيسية‬ ‫المضخة‬
Main Lube Oil Pump
‫حركة‬ ‫من‬ ‫حركتها‬ ‫تستلم‬ ‫ميكانيكية‬ ‫مضخة‬ ‫وهي‬
‫عند‬ ‫اال‬ ‫تعمل‬ ‫ال‬ ‫المضخة‬ ‫وهذه‬ ‫التعشيق‬ ‫صندوق‬ ‫بواسطة‬ ‫هذه‬ ‫الحركة‬ ‫نقل‬ ‫ويتم‬ ‫التوربين‬ ‫محور‬
‫سرعة‬ ‫بلوغ‬
HP Turbine
‫حوالي‬
88
%

‫االضطرارية‬ ‫المضخة‬
Emergency L.O. Pump
‫التوربين‬ ‫توقف‬ ‫حالة‬ ‫في‬ ‫تعمل‬ ‫التي‬ ‫وهي‬
‫بطاريات‬ ‫على‬ ‫تعمل‬ ‫انها‬ ‫حيث‬ ‫الكهربائي‬ ‫التيار‬ ‫انقطاع‬ ‫بسبب‬
DC
‫تعمل‬ ‫انها‬ ‫علما‬
30
‫ثانية‬
‫حوالي‬ ‫وتتوقف‬
3
‫ساعة‬ ‫نصف‬ ‫اشتغالها‬ ‫مجموع‬ ‫ويكون‬ ‫دقائق‬

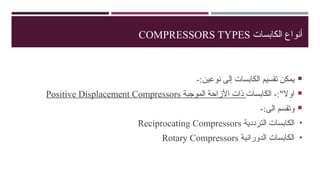

25. ‫الكابسات‬ ‫أنواع‬
COMPRESSORS TYPES

-:‫نوعين‬ ‫إلى‬ ‫الكابسات‬ ‫تقسيم‬ ‫يمكن‬

‫الكابسات‬ -:"‫اوال‬
‫الموجبة‬ ‫األزاحة‬ ‫ذات‬
Positive Displacement Compressors

-:‫الى‬ ‫وتقسم‬
•
‫الترددية‬ ‫الكابسات‬
Reciprocating Compressors
•
‫الدورانية‬ ‫الكابسات‬
Rotary Compressors

26. 

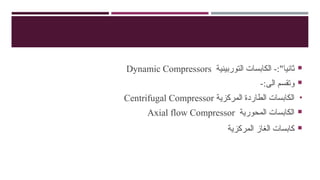

‫الكابسات‬ -:"‫ثانيا‬
‫ال‬
‫توربينية‬
Dynamic Compressors

-:‫الى‬ ‫وتقسم‬
•
‫المركزية‬ ‫الطاردة‬ ‫الكابسات‬
Centrifugal Compressor

‫المحورية‬ ‫الكابسات‬
Axial flow Compressor

‫المركزية‬ ‫الغاز‬ ‫كابسات‬

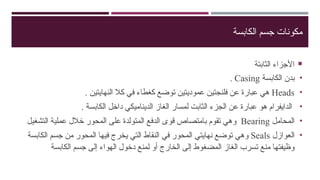

27. ‫الكابسة‬ ‫جسم‬ ‫مكونات‬

‫الثابتة‬ ‫األجزاء‬
•
‫الكابسة‬ ‫بدن‬
Casing
.
•
Heads
. ‫النهايتين‬ ‫كال‬ ‫في‬ ‫كغطاء‬ ‫توضع‬ ‫عموديتين‬ ‫فلنجتين‬ ‫عن‬ ‫عبارة‬ ‫هي‬
•
. ‫الكابسة‬ ‫داخل‬ ‫الديناميكي‬ ‫الغاز‬ ‫لمسار‬ ‫الثابت‬ ‫الجزء‬ ‫عن‬ ‫عبارة‬ ‫هو‬ ‫الدايفرام‬
•
‫المحامل‬
Bearing
‫الت‬ ‫عملية‬ ‫خالل‬ ‫المحور‬ ‫على‬ ‫المتولدة‬ ‫الدفع‬ ‫قوى‬ ‫بامتصاص‬ ‫تقوم‬ ‫وهي‬
‫شغيل‬
•
‫العوازل‬
Seals
‫الكابسة‬ ‫جسم‬ ‫من‬ ‫المحور‬ ‫فيها‬ ‫يخرج‬ ‫التي‬ ‫النقاط‬ ‫في‬ ‫المحور‬ ‫نهايتي‬ ‫توضع‬ ‫وهي‬
‫الكابسة‬ ‫جسم‬ ‫إلى‬ ‫الهواء‬ ‫دخول‬ ‫لمنع‬ ‫أو‬ ‫الخارج‬ ‫إلى‬ ‫المضغوط‬ ‫الغاز‬ ‫تسرب‬ ‫منع‬ ‫وظيفتها‬

28. 

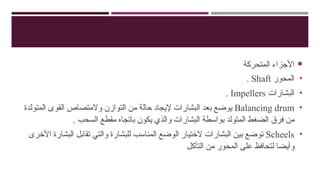

‫المتحركة‬ ‫األجزاء‬
•
‫المحور‬
Shaft
.
•
‫البشارات‬
Impellers
.
•
Balancing drum
‫المتولدة‬ ‫القوى‬ ‫والمتصاص‬ ‫التوازن‬ ‫من‬ ‫حالة‬ ‫إليجاد‬ ‫البشارات‬ ‫بعد‬ ‫يوضع‬
. ‫السحب‬ ‫مقطع‬ ‫باتجاه‬ ‫يكون‬ ‫والذي‬ ‫البشارات‬ ‫بواسطة‬ ‫المتولد‬ ‫الضغط‬ ‫فرق‬ ‫من‬
•
Scheels
‫األخرى‬ ‫البشارة‬ ‫تقابل‬ ‫والتي‬ ‫للبشارة‬ ‫المناسب‬ ‫الوضع‬ ‫الختيار‬ ‫البشارات‬ ‫بين‬ ‫توضع‬
‫التآكل‬ ‫من‬ ‫المحور‬ ‫على‬ ‫لتحافظ‬ ‫وأيضا‬

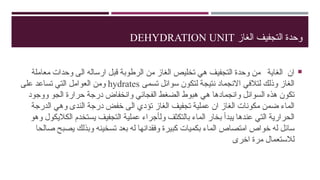

29. ‫الغاز‬ ‫التجفيف‬ ‫وحدة‬
DEHYDRATION UNIT

‫معاملة‬ ‫وحدات‬ ‫الى‬ ‫ارساله‬ ‫قبل‬ ‫الرطوبة‬ ‫من‬ ‫الغاز‬ ‫تخليص‬ ‫هي‬ ‫التجفيف‬ ‫وحدة‬ ‫من‬ ‫الغاية‬ ‫ان‬
‫تسمى‬ ‫سوائل‬ ‫لتكون‬ ‫نتيجة‬ ‫االنجماد‬ ‫لتالفي‬ ‫وذلك‬ ‫الغاز‬
hydrates
‫على‬ ‫تساعد‬ ‫التي‬ ‫العوامل‬ ‫ومن‬
‫ووجود‬ ‫الجو‬ ‫حرارة‬ ‫درجة‬ ‫وانخفاض‬ ‫الفجائي‬ ‫الضغط‬ ‫هبوط‬ ‫هي‬ ‫وانجمادها‬ ‫السوائل‬ ‫هذه‬ ‫تكون‬
‫الدرجة‬ ‫وهي‬ ‫الندى‬ ‫درجة‬ ‫خفض‬ ‫الى‬ ‫تؤدي‬ ‫الغاز‬ ‫تجفيف‬ ‫عملية‬ ‫ان‬ ‫الغاز‬ ‫مكونات‬ ‫ضمن‬ ‫الماء‬
‫عندها‬ ‫التي‬ ‫الحرارية‬
‫يبدأ‬
‫ول‬ ‫بالتكثف‬ ‫الماء‬ ‫بخار‬
‫أ‬
‫وهو‬ ‫الكاليكول‬ ‫يستخدم‬ ‫التجفيف‬ ‫عملية‬ ‫جراء‬
‫صالحا‬ ‫يصبح‬ ‫وبذلك‬ ‫تسخينه‬ ‫بعد‬ ‫له‬ ‫وفقدانها‬ ‫كبيرة‬ ‫بكميات‬ ‫الماء‬ ‫امتصاص‬ ‫خواص‬ ‫له‬ ‫سائل‬
‫اخرى‬ ‫مرة‬ ‫لالستعمال‬

30. ‫في‬ ‫المستعملة‬ ‫المواد‬
‫الغاز‬ ‫تجفيف‬

-: ‫قسمين‬ ‫إلى‬ ‫تقسم‬
•
. ‫سائلة‬ ‫مجففة‬ ‫مواد‬
•
. ‫صلبة‬ ‫مجففة‬ ‫مواد‬

‫السائلة‬ ‫المجففة‬ ‫المواد‬
-:
‫الغاز‬ ‫تجفيف‬ ‫مجال‬ ‫في‬ ‫استعماال‬ ‫األكثر‬ ‫السائلة‬ ‫المجففة‬ ‫المواد‬ ‫تعتبر‬
‫شيوعا‬ ‫األكثر‬ ‫الكاليكول‬ ‫يعتبر‬ ‫حيث‬ ‫األربعة‬ ‫بأنواعه‬ ‫والكاليكول‬ ‫الميثانول‬ ‫على‬ ‫وتشتمل‬ ‫الطبيعي‬
‫الغاز‬ ‫تجفيف‬ ‫عمليات‬ ‫في‬

31. 
‫الصلبة‬ ‫المجففة‬ ‫المواد‬

‫الندى‬ ‫درجة‬ ‫في‬ ‫كبيرا‬ ‫تخفيضا‬ ‫تتطلب‬ ‫التي‬ ‫الحاالت‬ ‫في‬ ‫الصلبة‬ ‫المجففات‬ ‫هذه‬ ‫تستعمل‬
High
dew point depression
‫درجة‬ ‫الحصول‬ ‫يمكن‬ ‫بواسطته‬ ‫الماء‬ ‫امتصاص‬ ‫في‬ ‫الكبيرة‬ ‫لفاعليتها‬
( ‫الندى‬
40
F
( ‫من‬ ‫أقل‬ ‫للغاز‬ ‫مائي‬ ‫محتوى‬ ‫يعادل‬ ‫ما‬ )-
1
2
.)‫قياسي‬ ‫قدم‬ ‫مليون‬ ‫لكل‬ ‫باوند‬

32. ‫الطبيعي‬ …
‫ز‬‫الغا‬ ‫كبس‬ ‫محطات‬ ‫في‬ ‫…قمية‬

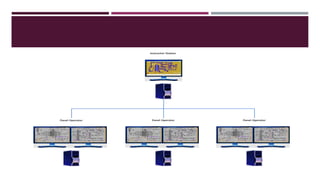

‫ر‬‫ال‬ ‫السيطرة‬ ‫أنظمة‬

‫الرقمية‬ ‫السيطرة‬ ‫أنظمة‬ ‫عن‬ ‫مقدمة‬ ‫على‬ ‫المحاضرة‬ ‫هذه‬ ‫في‬ ‫التعرف‬ ‫سيتم‬
DCS
‫التعامل‬ ‫وكيفية‬
‫تدريب‬ ‫بنظام‬ ‫يعمل‬ ‫الذي‬ ‫الغاز‬ ‫عمليات‬ ‫مشبه‬ ‫جهاز‬ ‫بواسطة‬ ‫واالعطال‬ ‫السيناريوهات‬ ‫وتنفيذ‬ ‫معها‬
‫المشغلين‬
OTS

(‫واحدة‬ ‫مدرب‬ ‫ومحطة‬ ‫للمشغلين‬ ‫تدريبية‬ ‫محطات‬ ‫ثالث‬ ‫من‬ ‫الجهاز‬ ‫يتكون‬
(
Instructor
station
‫الثالثة‬ ‫التدريبية‬ ‫المحطات‬ ‫خاللها‬ ‫من‬ ‫يدير‬

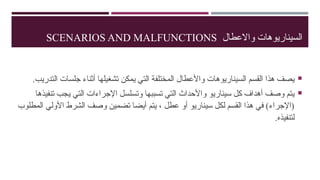

35. ‫واالعطال‬ ‫السيناريوهات‬
SCENARIOS AND MALFUNCTIONS

.‫التدريب‬ ‫جلسات‬ ‫أثناء‬ ‫تشغيلها‬ ‫يمكن‬ ‫التي‬ ‫المختلفة‬ ‫واألعطال‬ ‫السيناريوهات‬ ‫القسم‬ ‫هذا‬ ‫يصف‬

‫تنفيذها‬ ‫يجب‬ ‫التي‬ ‫اإلجراءات‬ ‫وتسلسل‬ ‫تسببها‬ ‫التي‬ ‫واألحداث‬ ‫سيناريو‬ ‫كل‬ ‫أهداف‬ ‫وصف‬ ‫يتم‬
‫المطلوب‬ ‫األولي‬ ‫الشرط‬ ‫وصف‬ ‫تضمين‬ ‫أيضا‬ ‫يتم‬ ، ‫عطل‬ ‫أو‬ ‫سيناريو‬ ‫لكل‬ ‫القسم‬ ‫هذا‬ ‫في‬ )‫(اإلجراء‬
.‫لتنفيذه‬

36. 

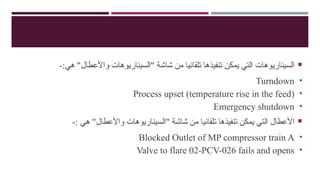

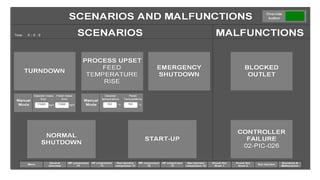

-:‫هي‬ "‫واألعطال‬ ‫"السيناريوهات‬ ‫شاشة‬ ‫من‬ ‫تلقائيا‬ ‫تنفيذها‬ ‫يمكن‬ ‫التي‬ ‫السيناريوهات‬
•
Turndown
•
Process upset (temperature rise in the feed)
•
Emergency shutdown

-: ‫هي‬ "‫واألعطال‬ ‫"السيناريوهات‬ ‫شاشة‬ ‫من‬ ‫تلقائيا‬ ‫تنفيذها‬ ‫يمكن‬ ‫التي‬ ‫األعطال‬
•
Blocked Outlet of MP compressor train A
•
Valve to flare 02-PCV-026 fails and opens

38. …

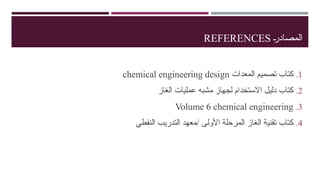

‫ر‬‫المصاد‬
REFERENCES
.1
‫المعدات‬ ‫تصميم‬ ‫كتاب‬
chemical engineering design
.2
‫الغاز‬ ‫عمليات‬ ‫مشبه‬ ‫لجهاز‬ ‫االستخدام‬ ‫دليل‬ ‫كتاب‬
.3
Volume 6 chemical engineering
.4
‫النفطي‬ ‫التدريب‬ ‫معهد‬/ ‫األولى‬ ‫المرحلة‬ ‫الغاز‬ ‫تقنية‬ ‫كتاب‬
