Dokumen membahas beberapa jenis sensor posisi seperti potensiometer, kapasitor plate, sensor induktif, LVDT, dan encoder optik absolut dan inkremental. Potensiometer dapat mengalami kesalahan muat dan linearitas, sedangkan encoder optik absolut menggunakan cakram kaca dengan pola konsentris dan encoder optik inkremental hanya memiliki satu jalur slot yang terpisah secara sama.

1. POSITION SENSORS

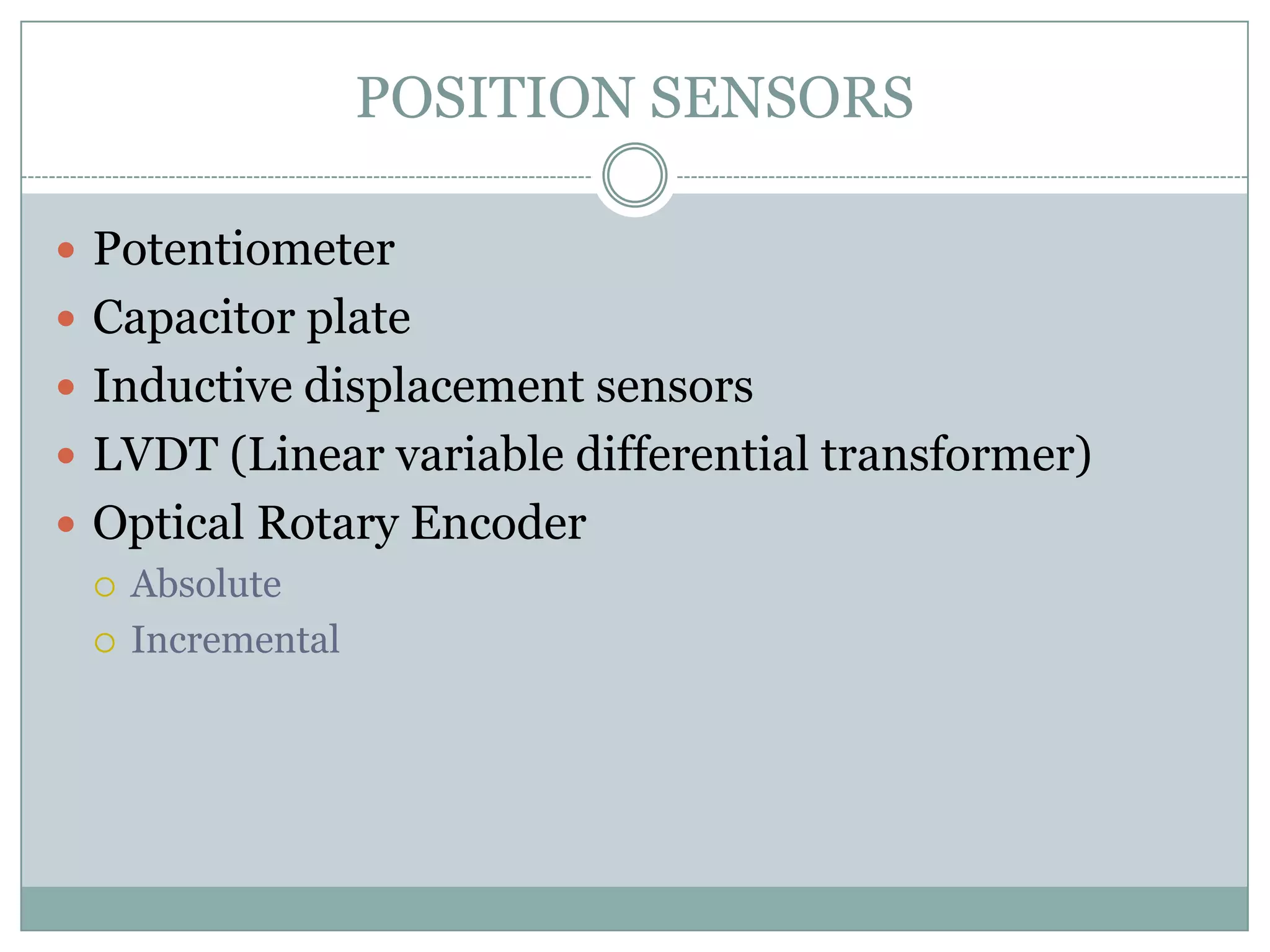

2. POSITION SENSORS
 Potentiometer
 Capacitor plate
 Inductive displacement sensors
 LVDT (Linear variable differential transformer)
 Optical Rotary Encoder
 Absolute
 Incremental

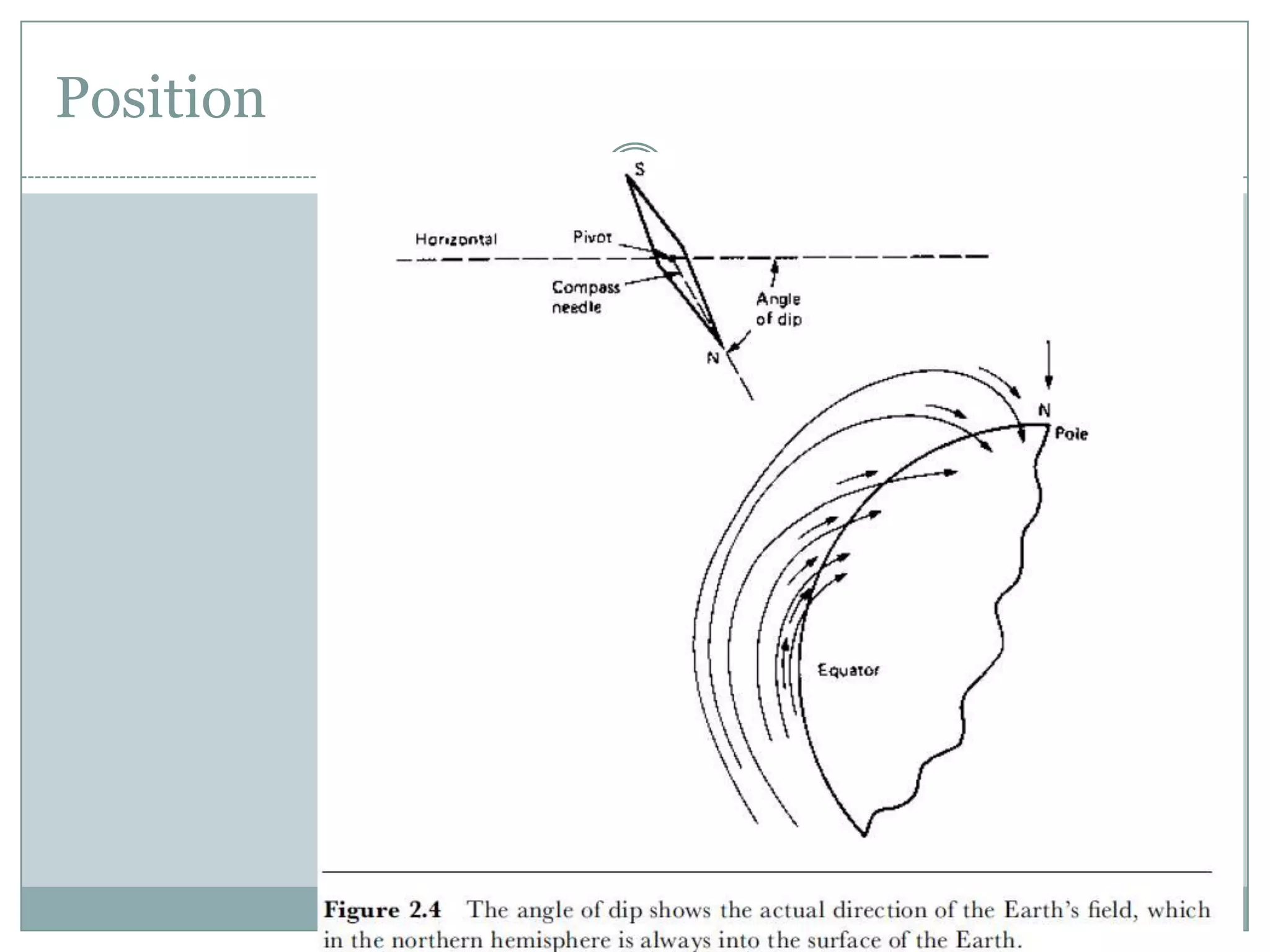

3. Position

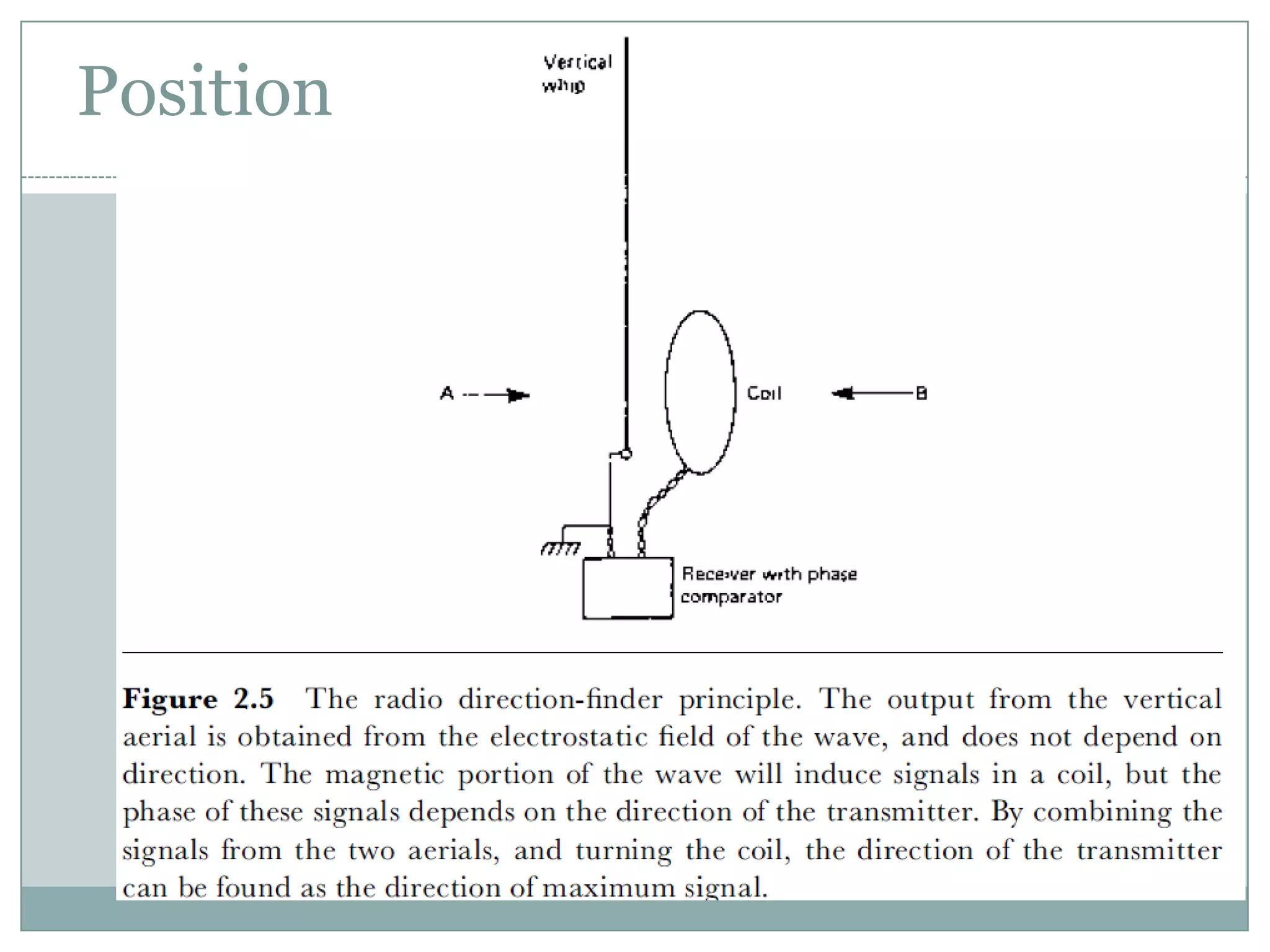

4. Position

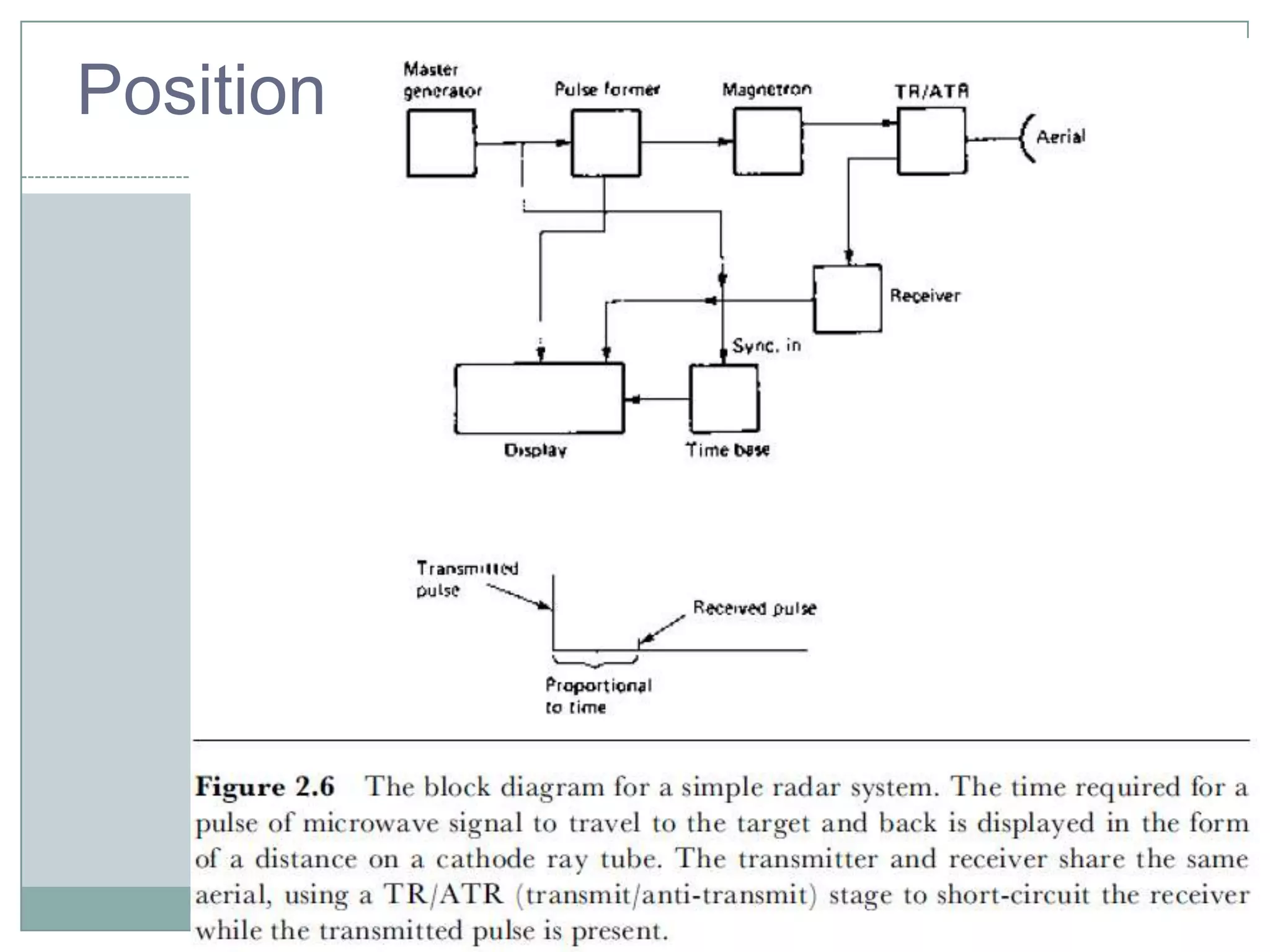

5. Position

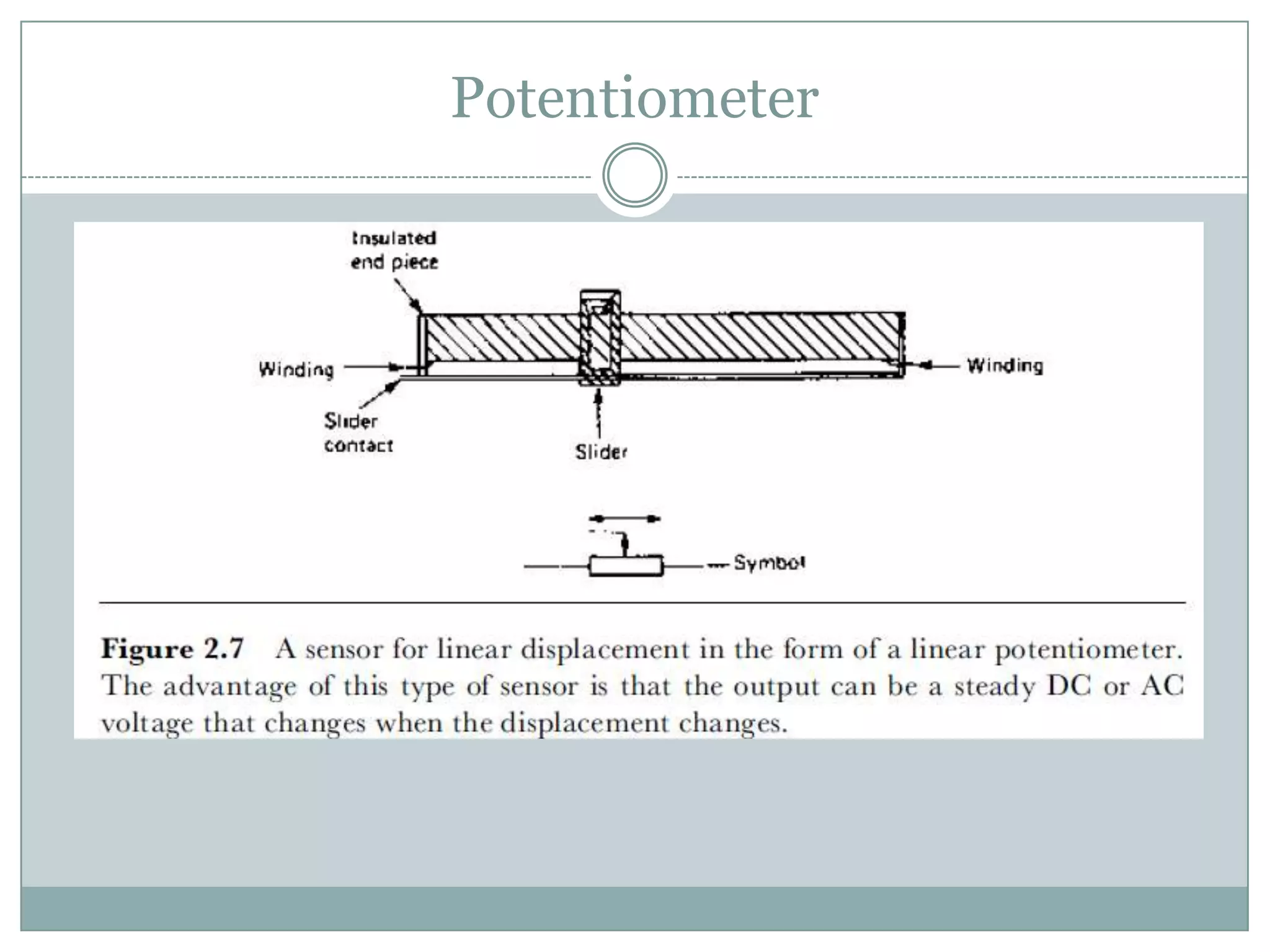

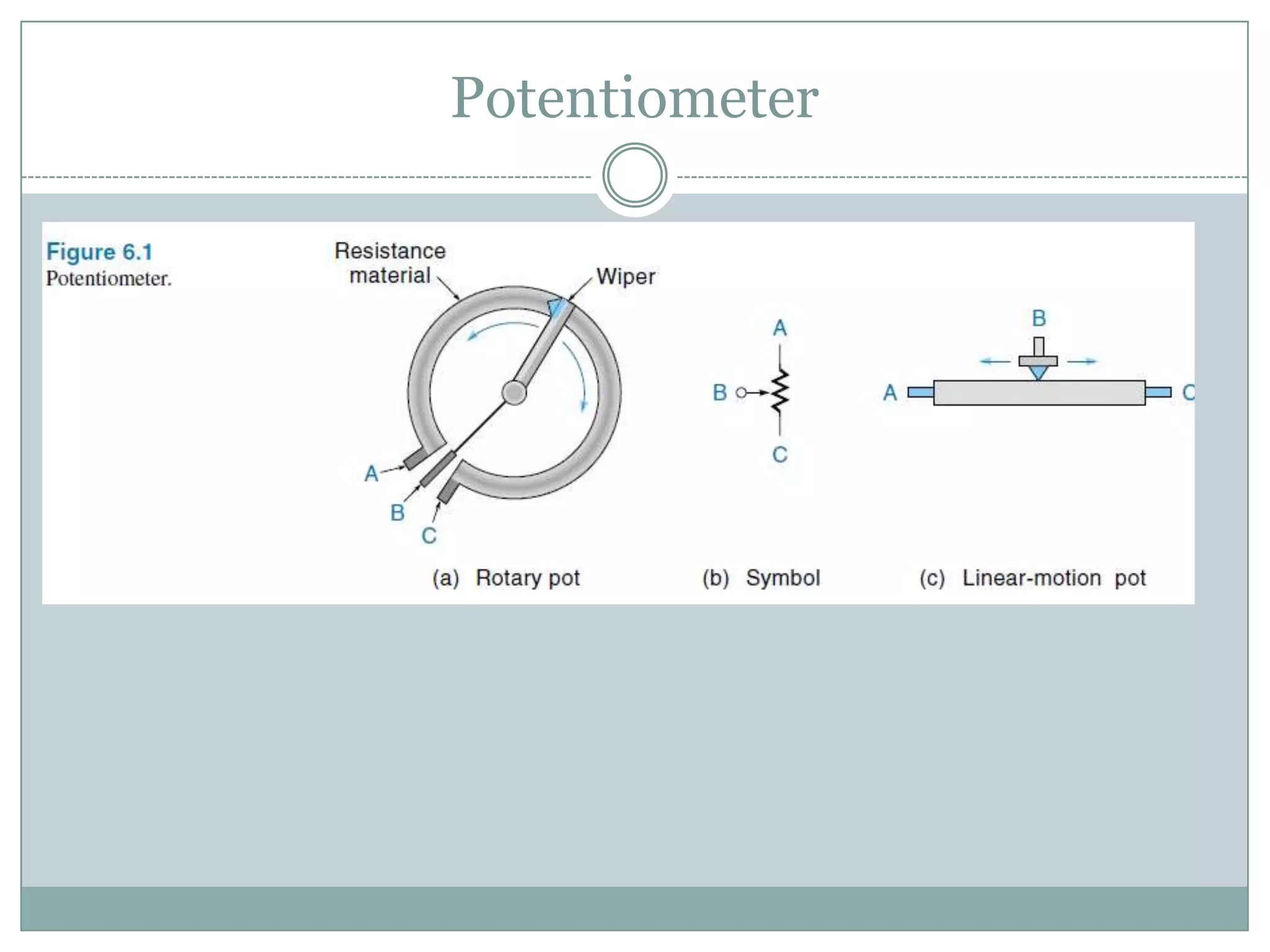

6. Potentiometer

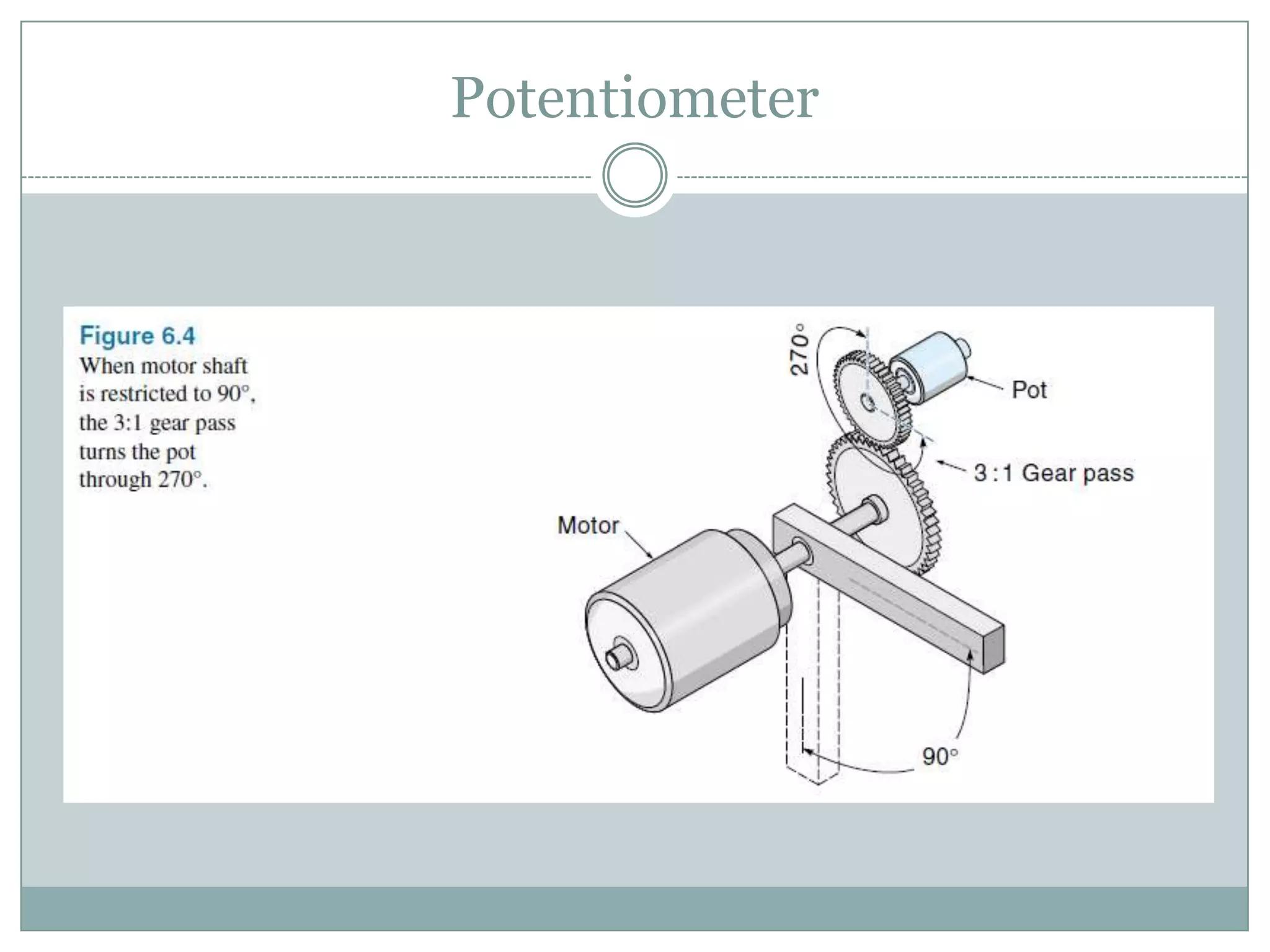

7. Potentiometer

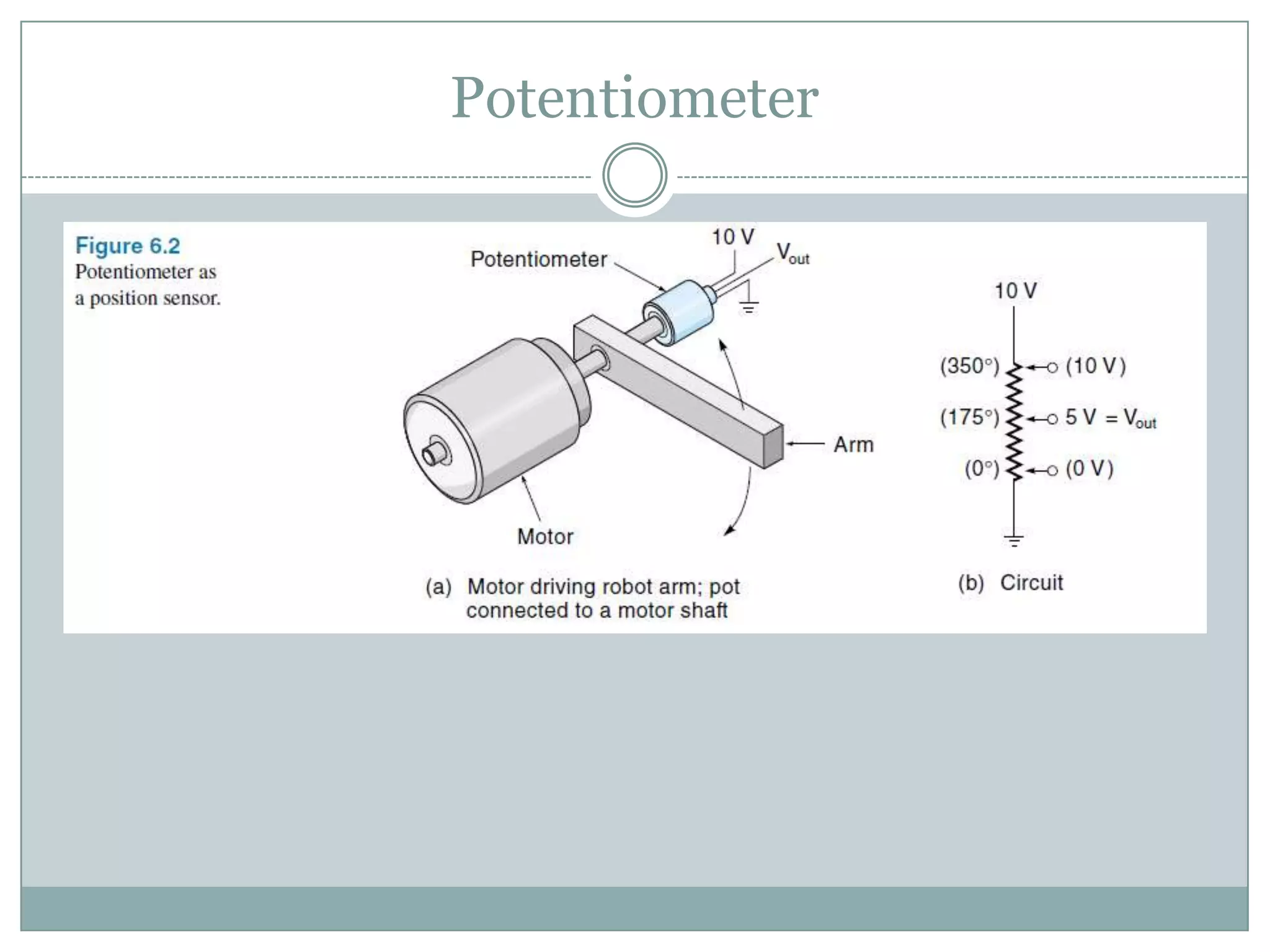

8. Potentiometer

9. Potentiometer

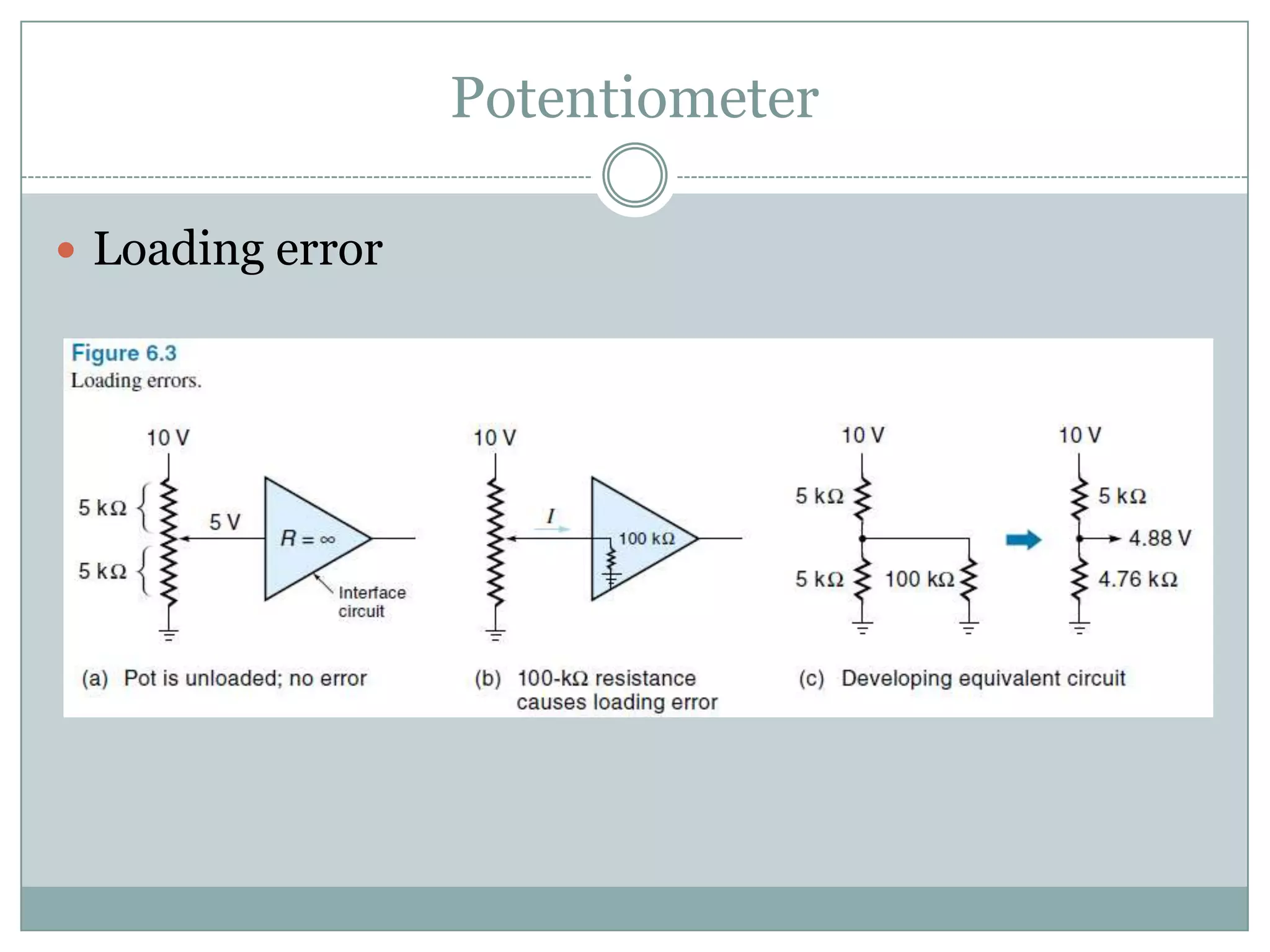

 Loading error

10. Potentiometer

11. Potentiometer

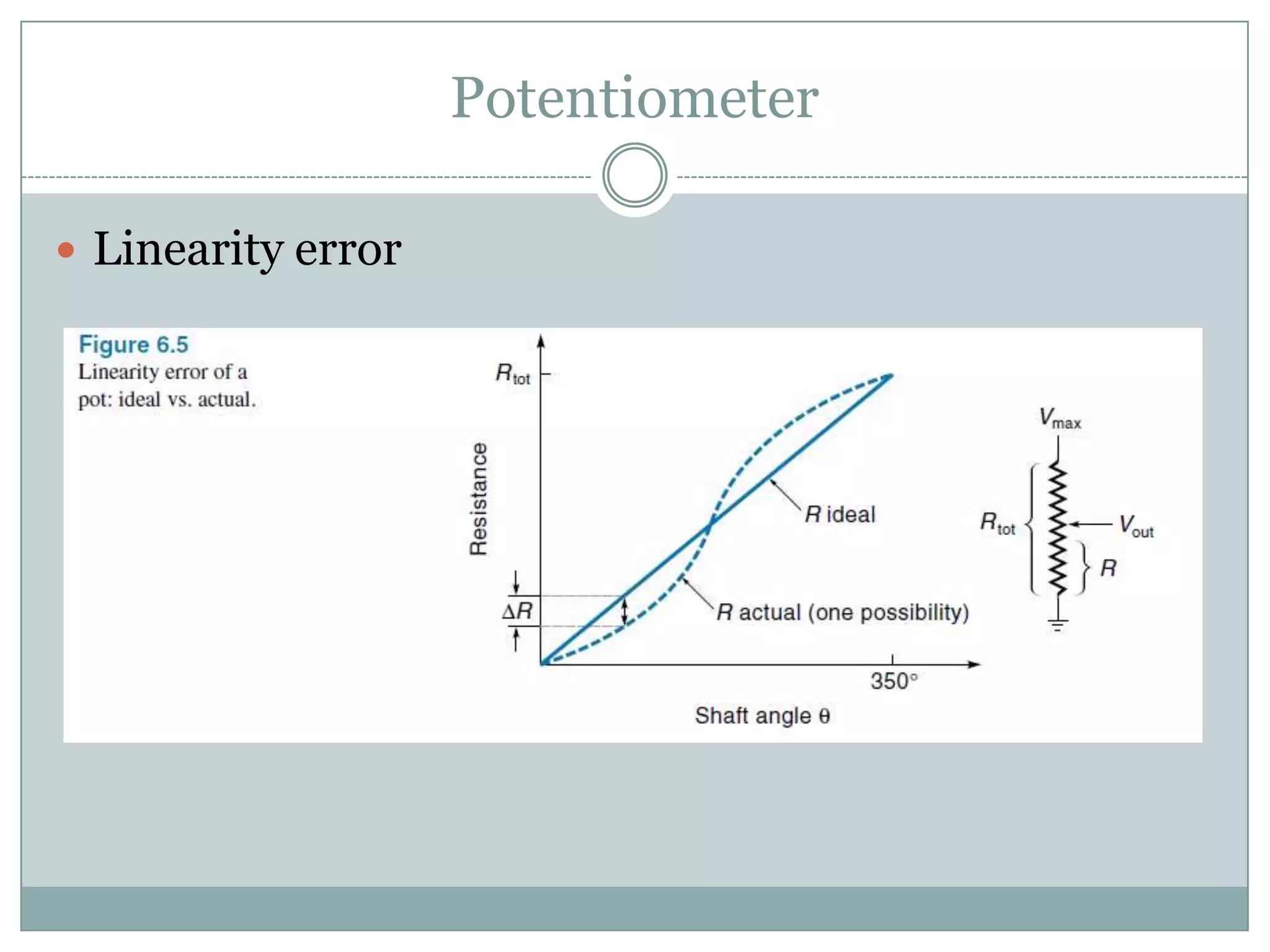

 Linearity error

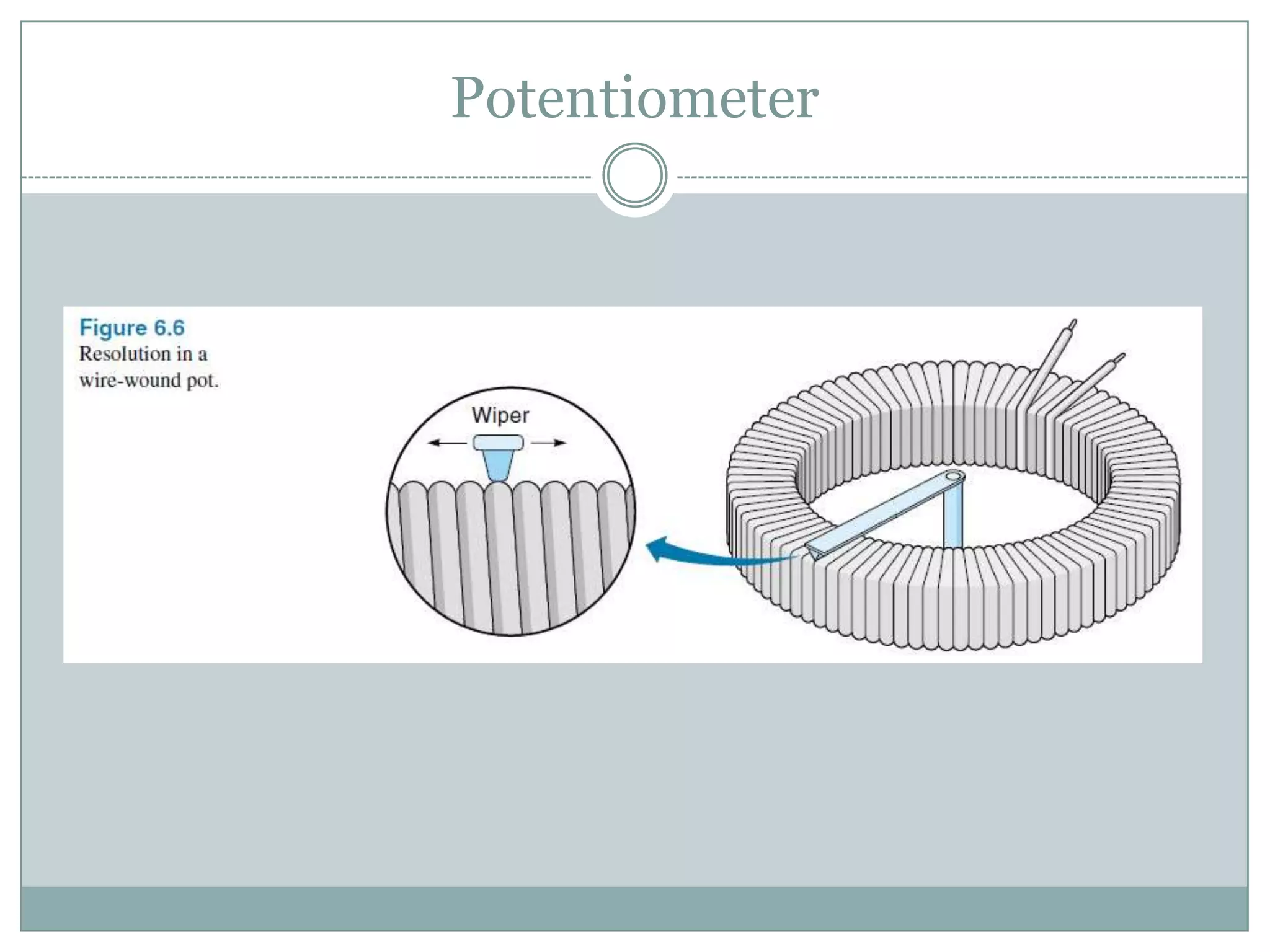

12. Potentiometer

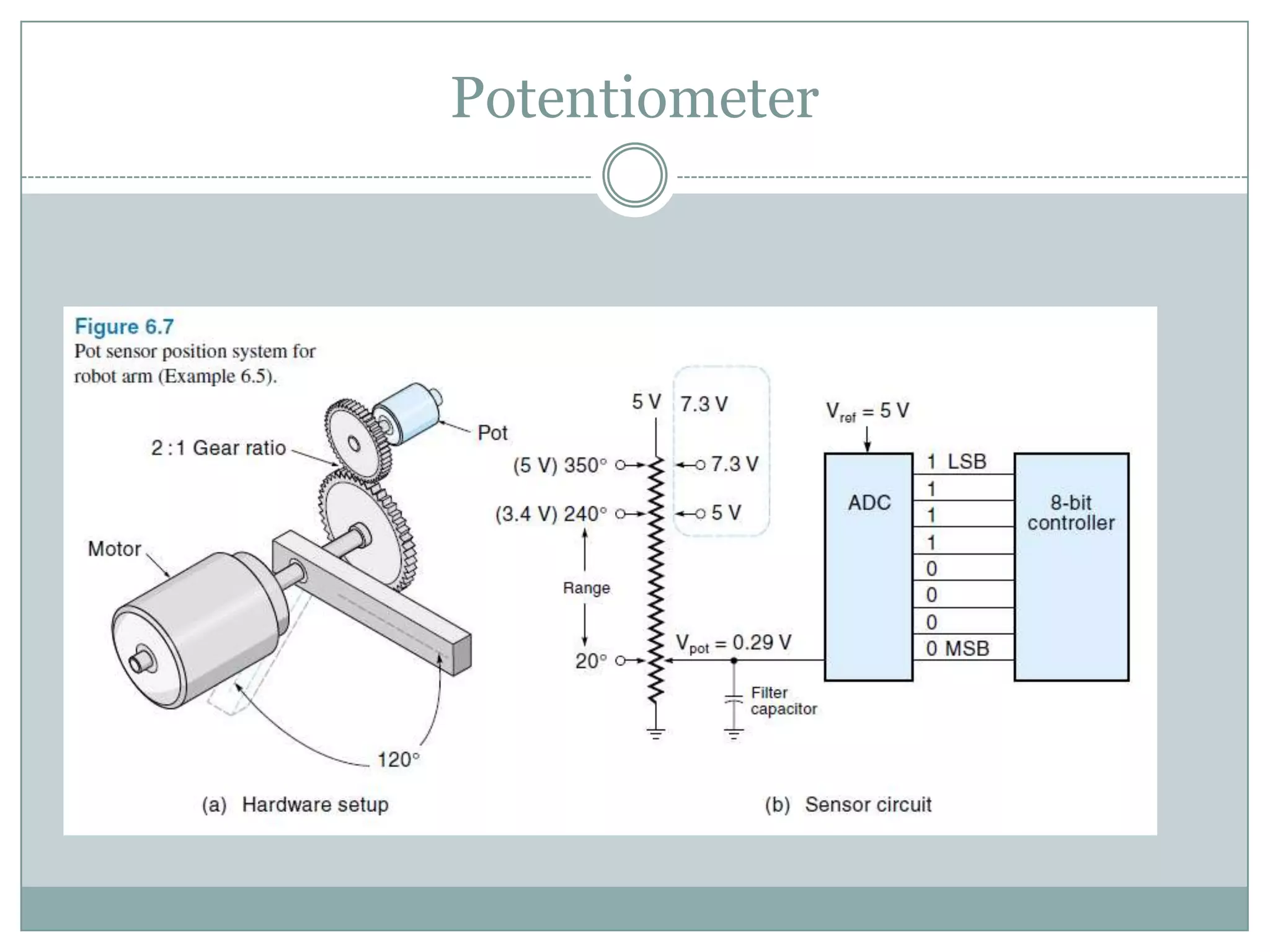

13. Potentiometer

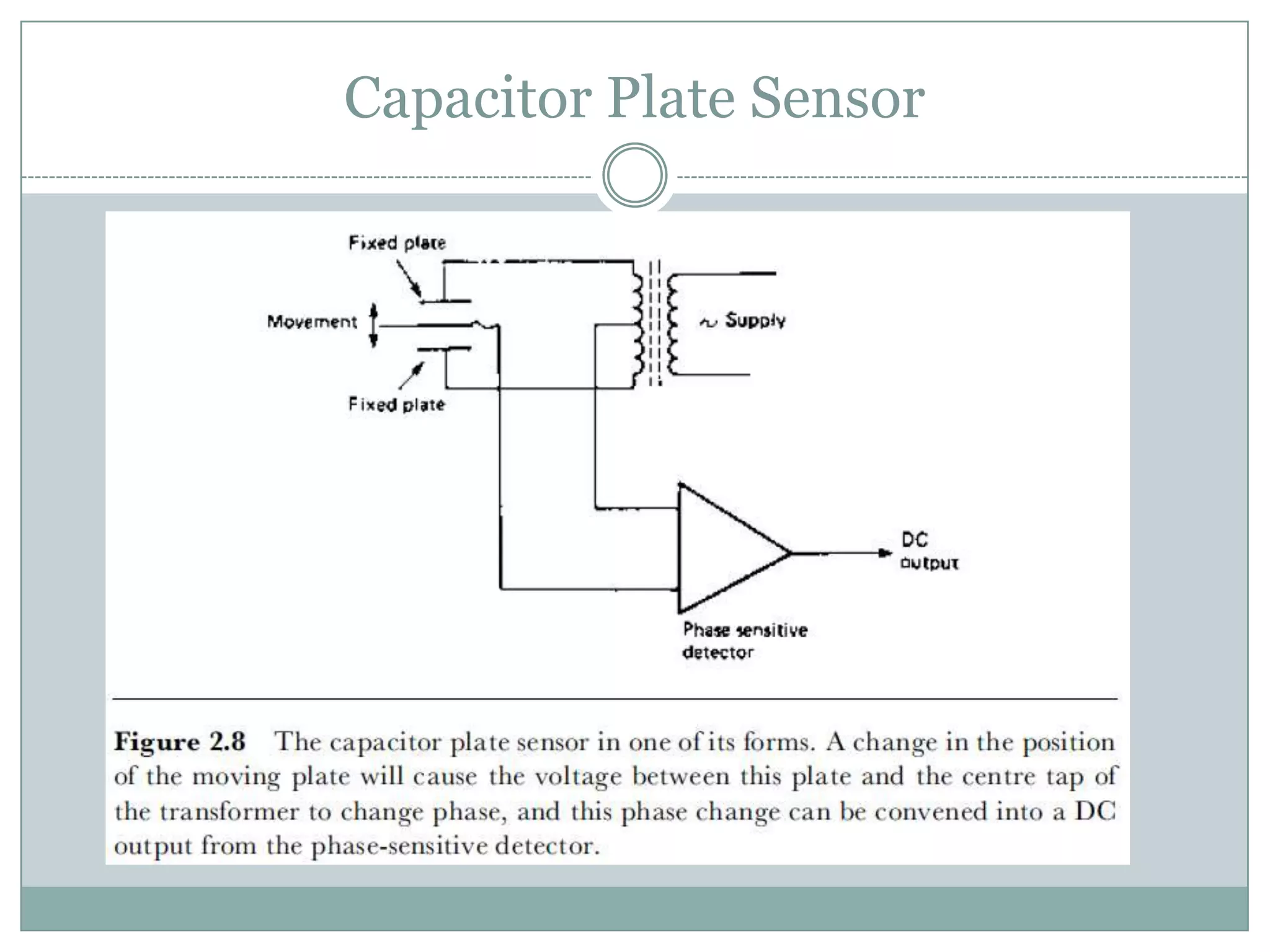

14. Capacitor Plate Sensor

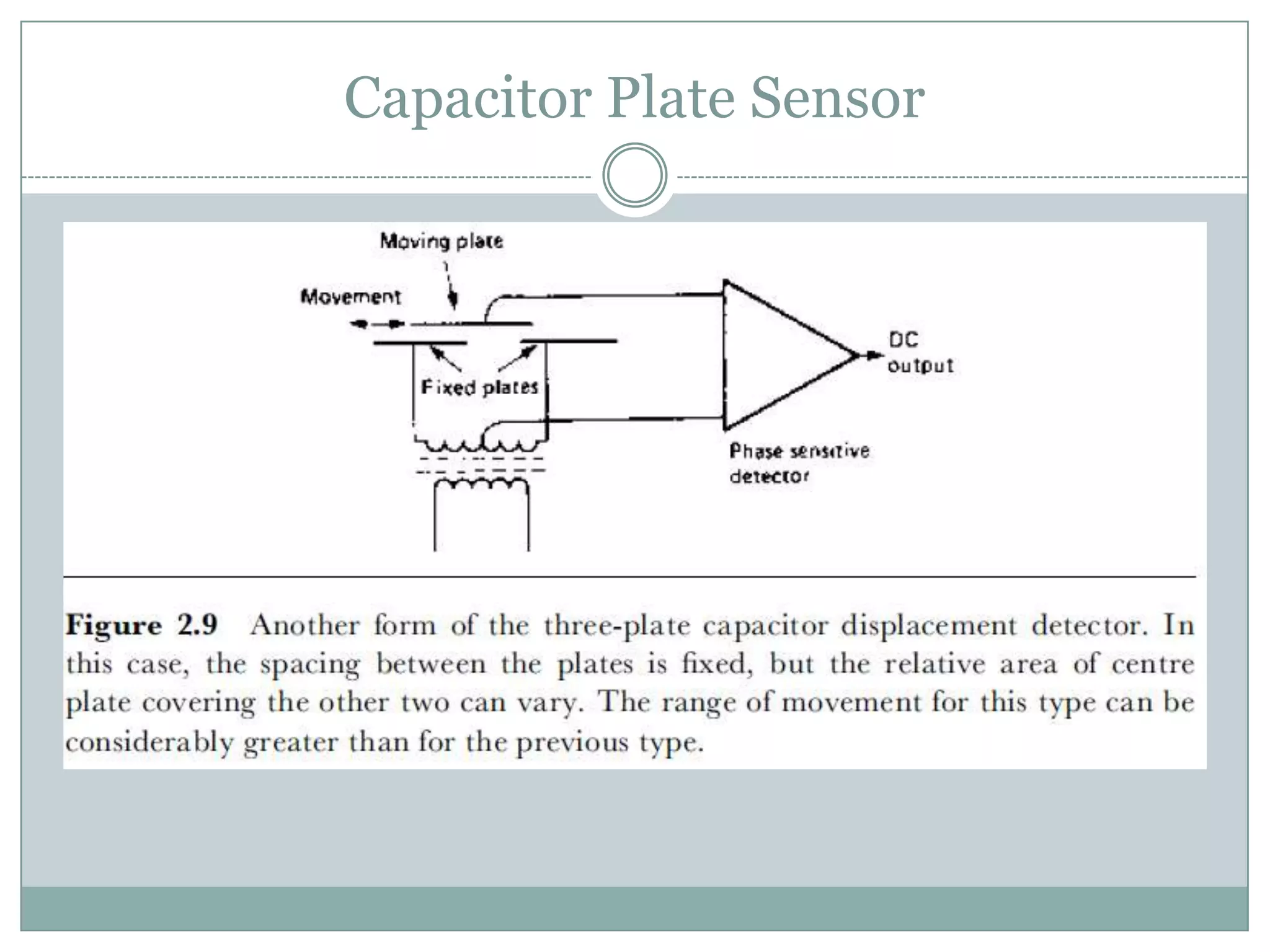

15. Capacitor Plate Sensor

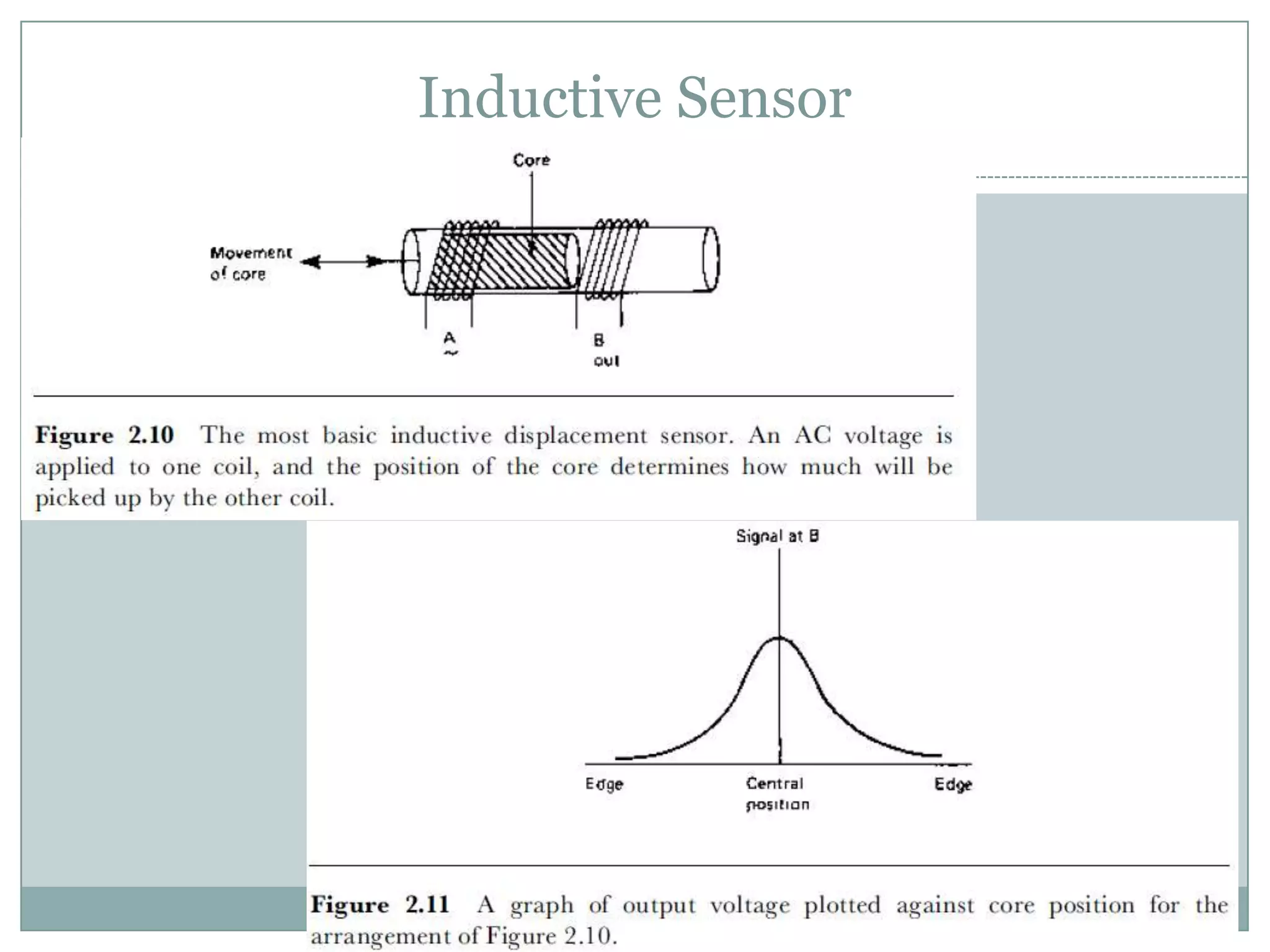

16. Inductive Sensor

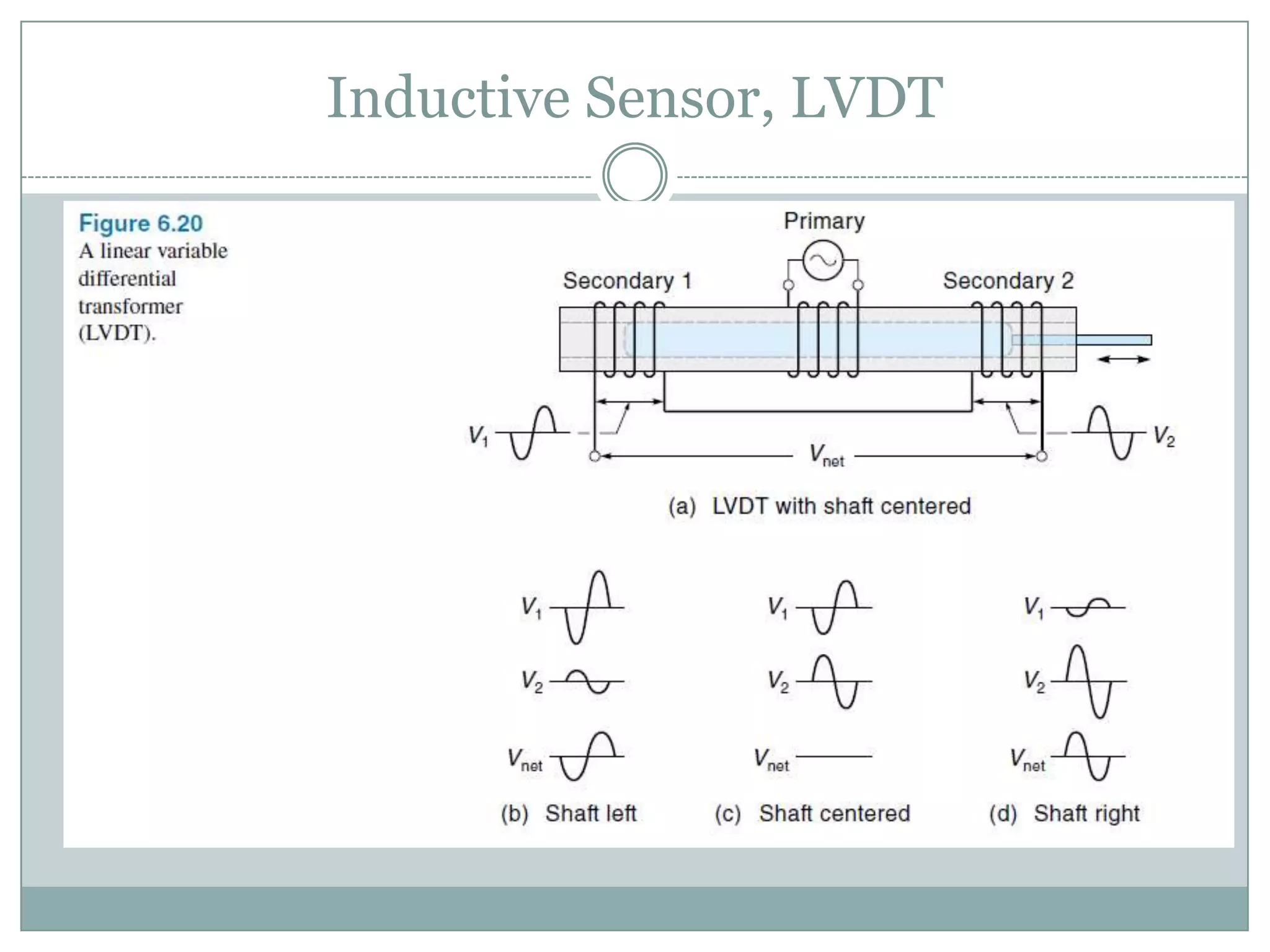

17. Inductive Sensor, LVDT

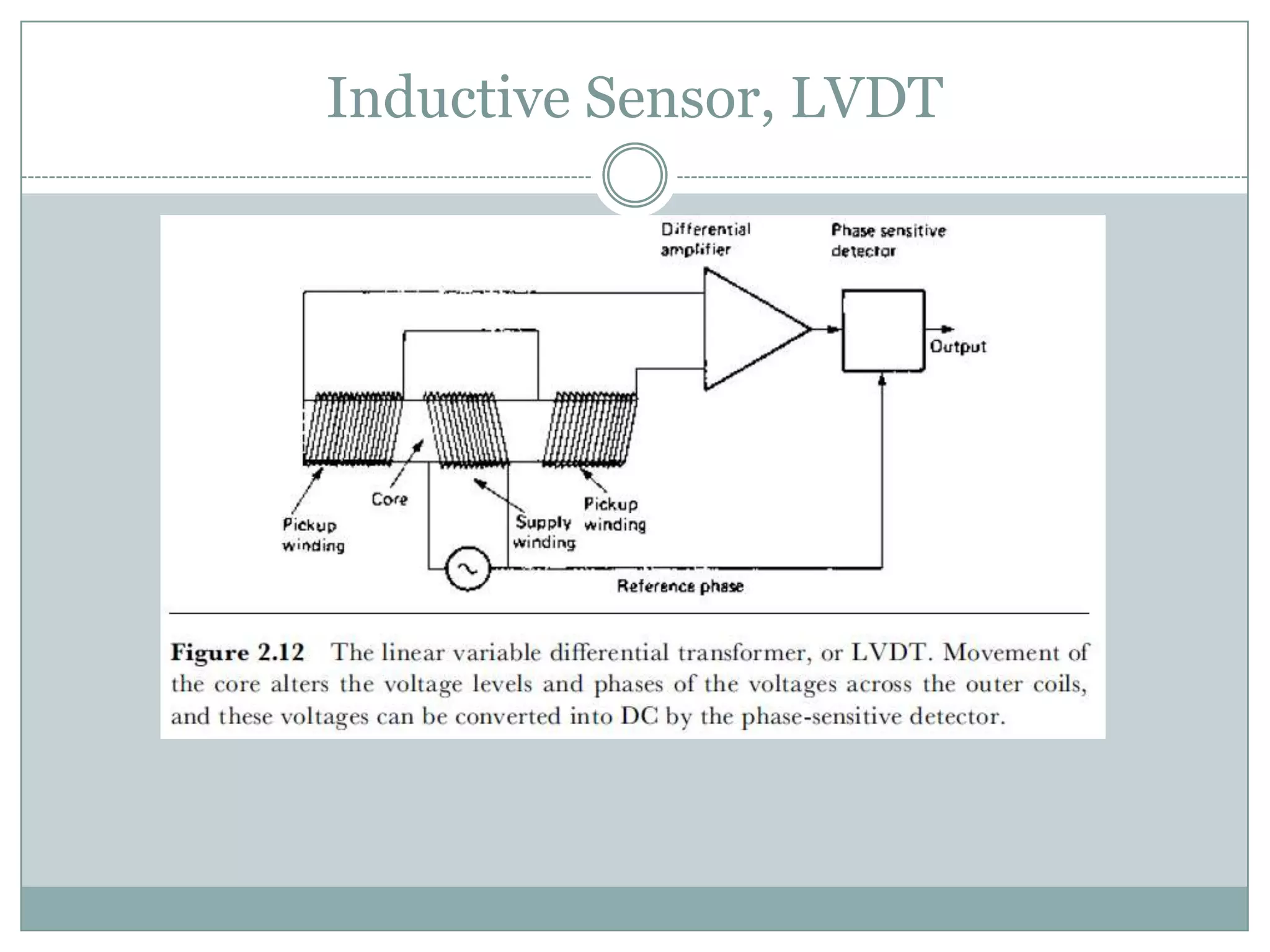

18. Inductive Sensor, LVDT

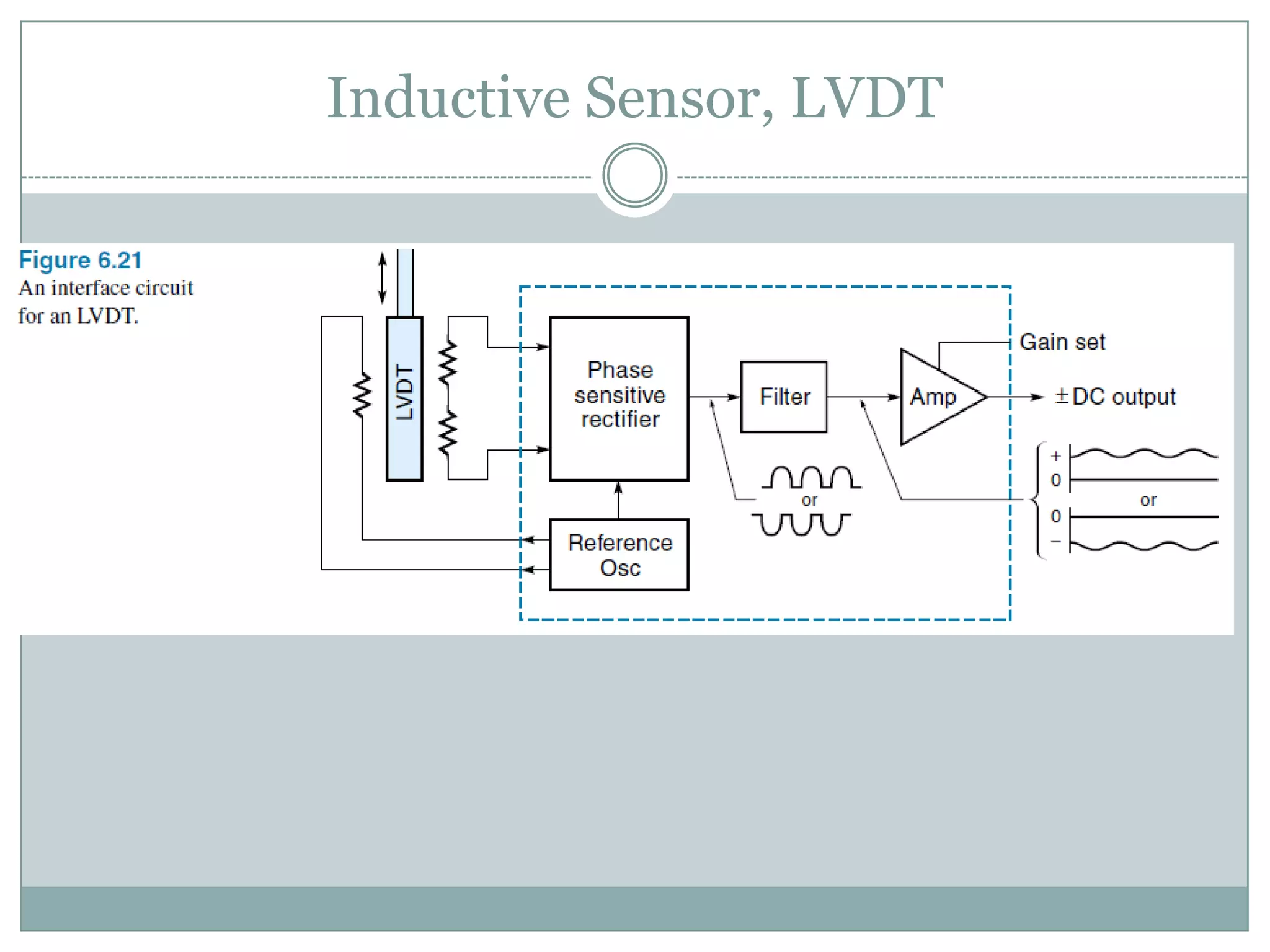

19. Inductive Sensor, LVDT

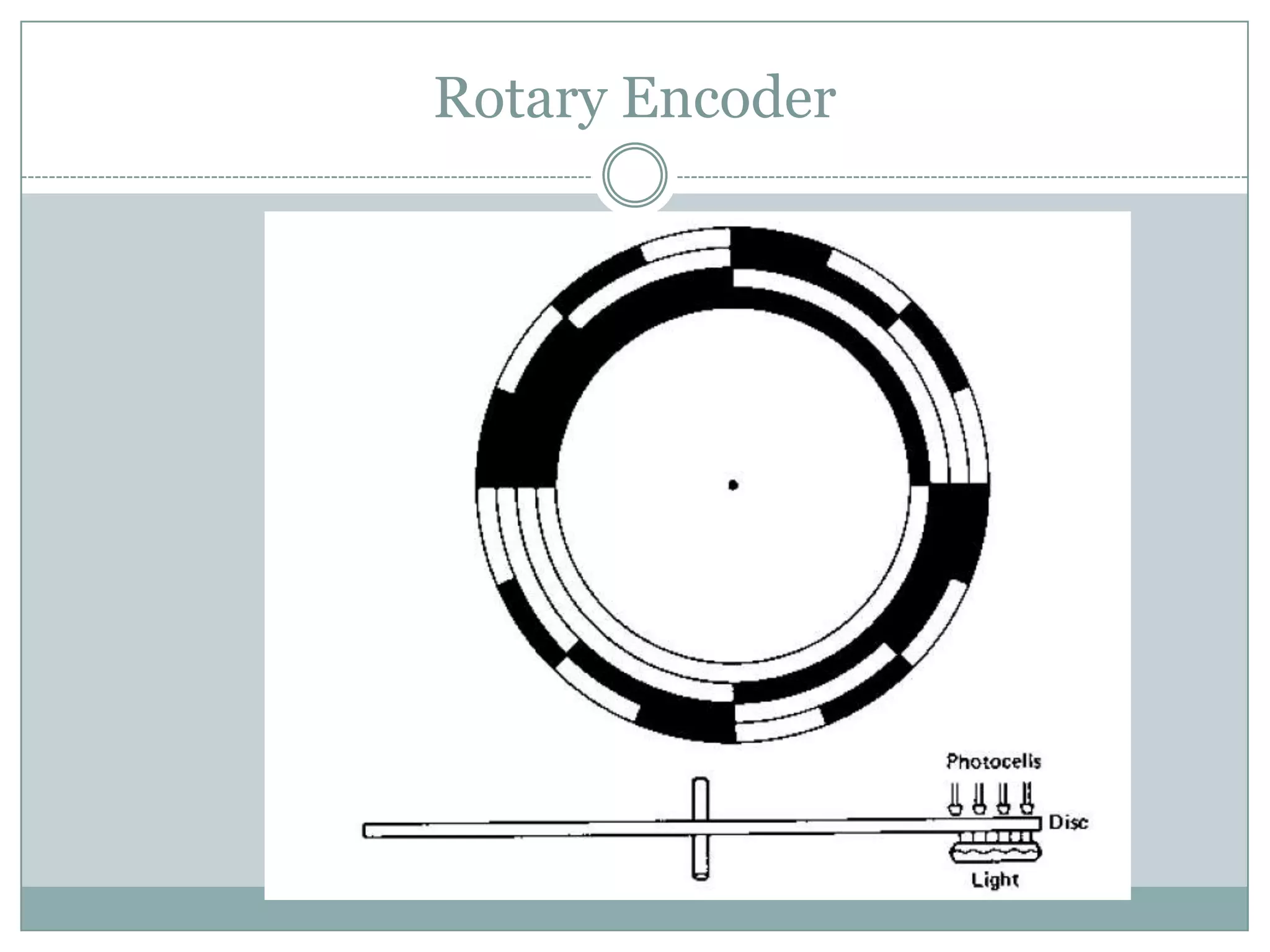

20. Rotary Encoder

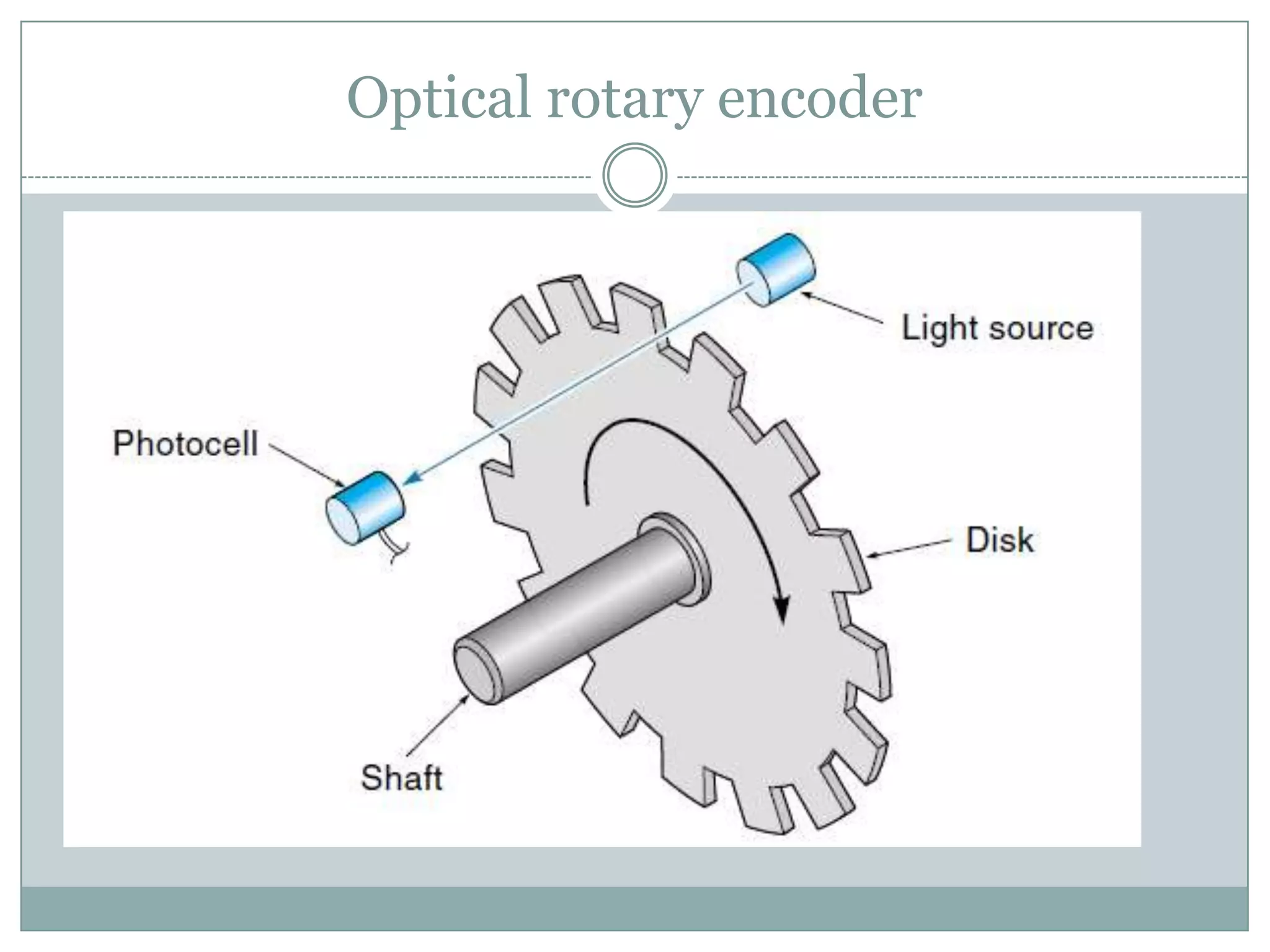

21. Optical rotary encoder

22. Absolute optical encoders

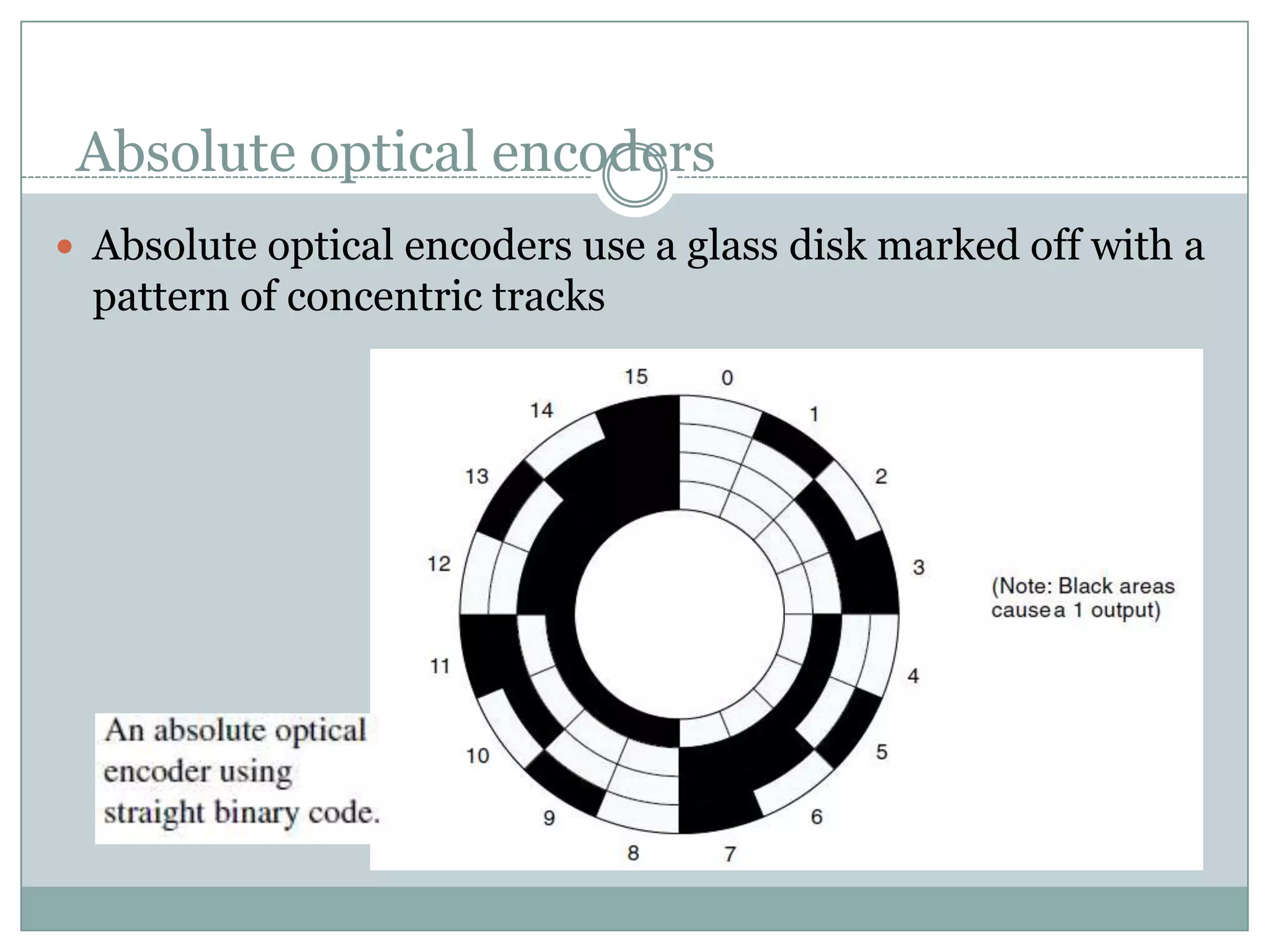

 Absolute optical encoders use a glass disk marked off with a
pattern of concentric tracks

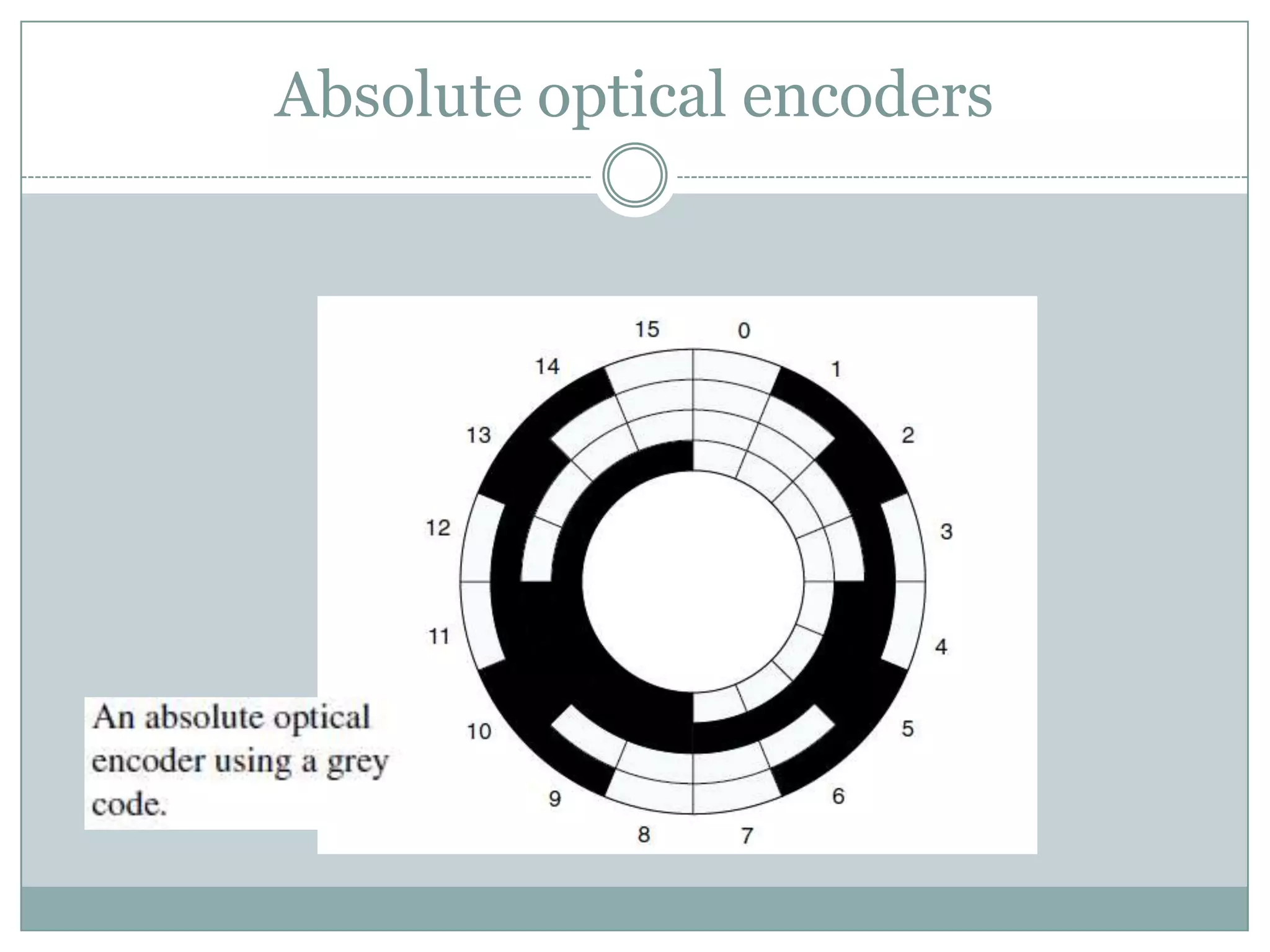

23. Absolute optical encoders

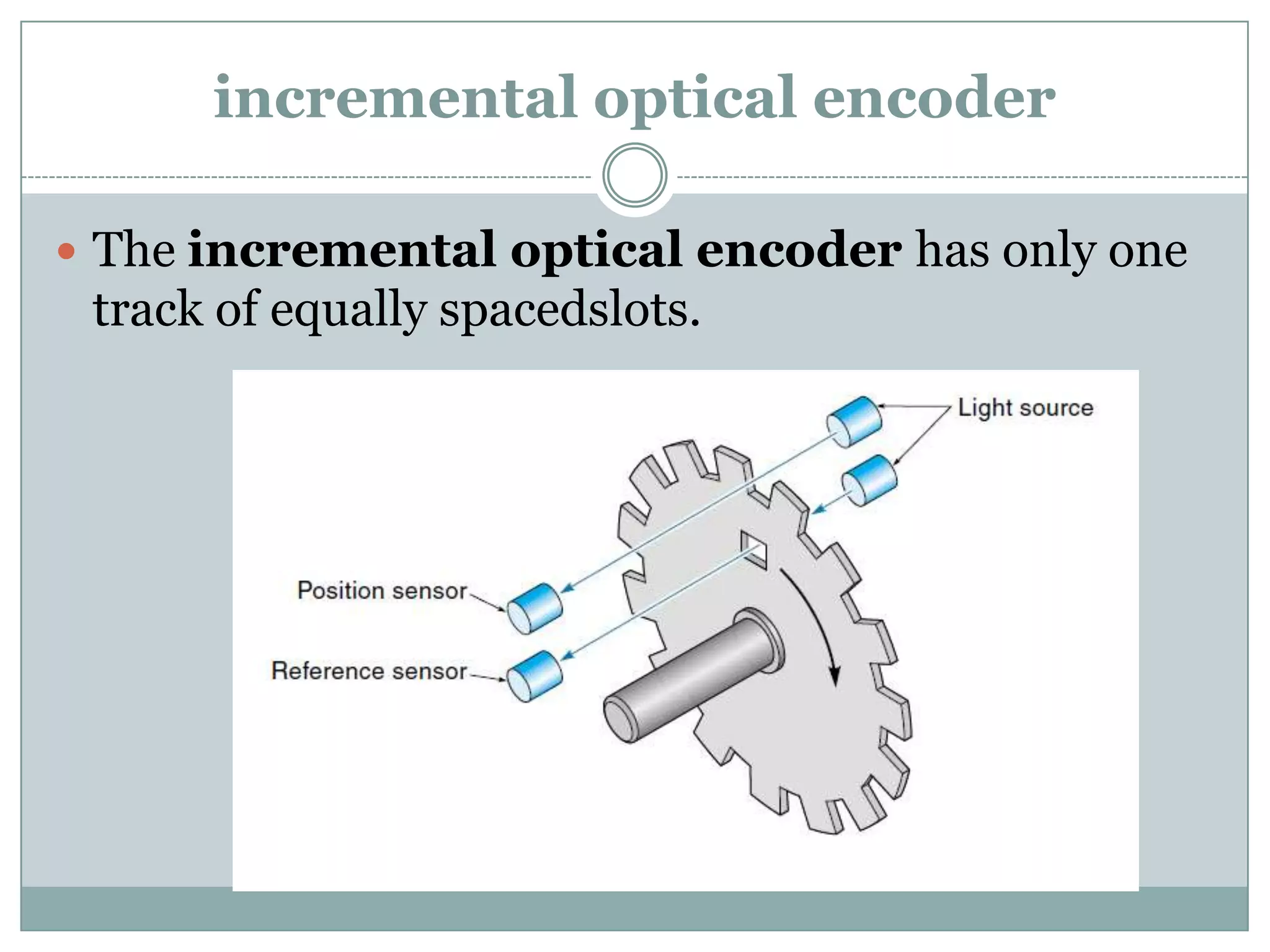

24. incremental optical encoder
 The incremental optical encoder has only one
track of equally spacedslots.

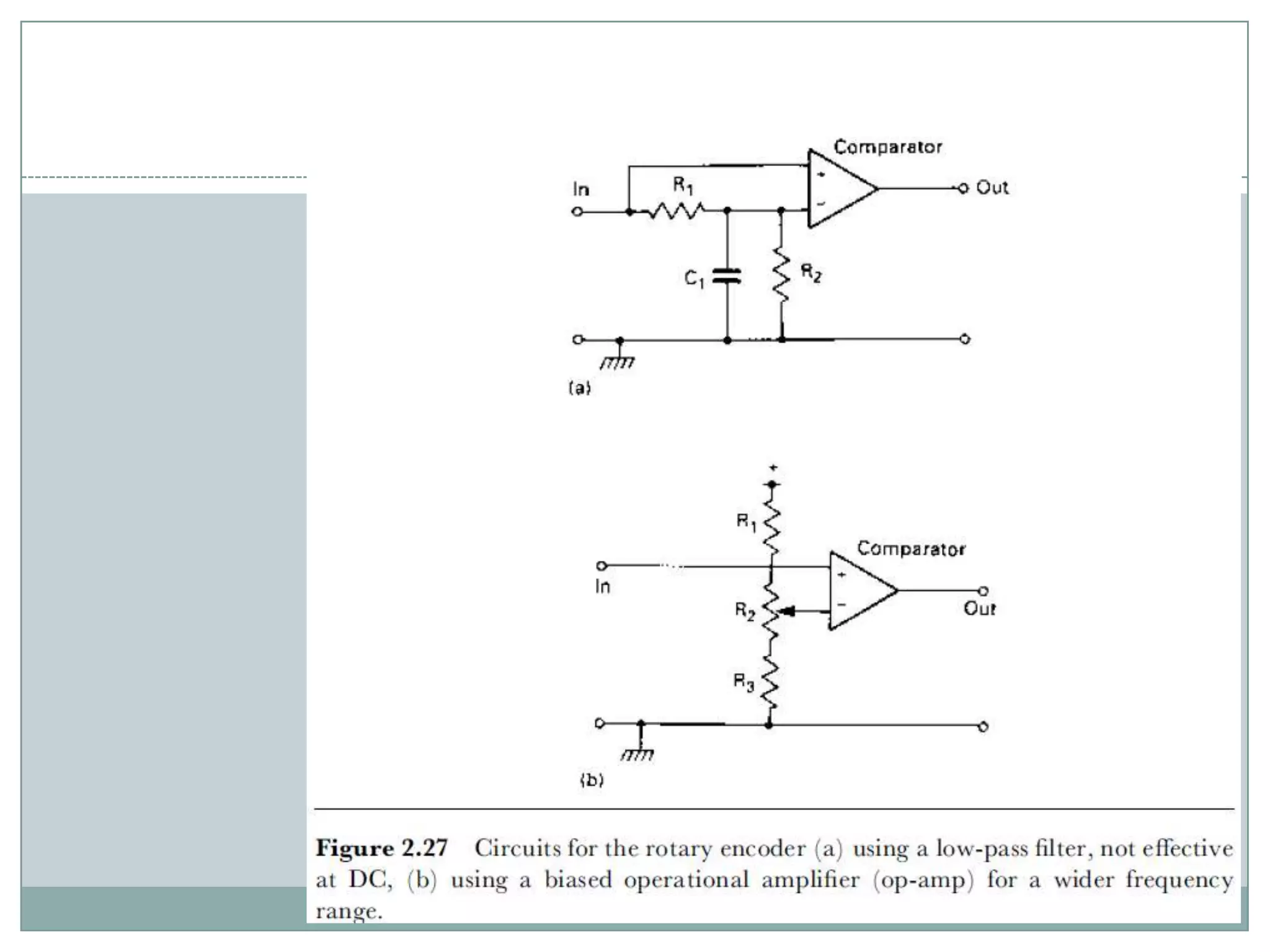

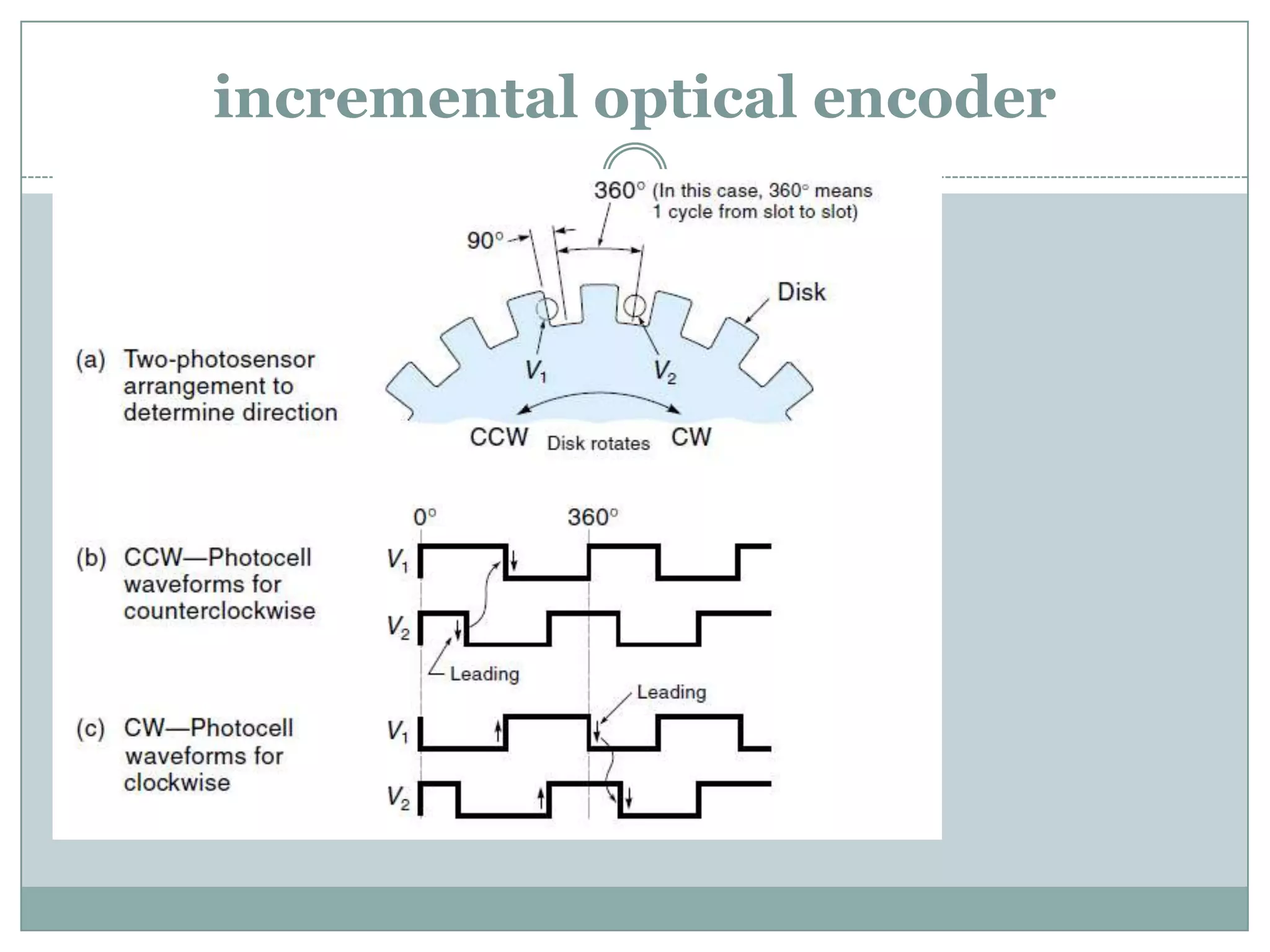

25. incremental optical encoder

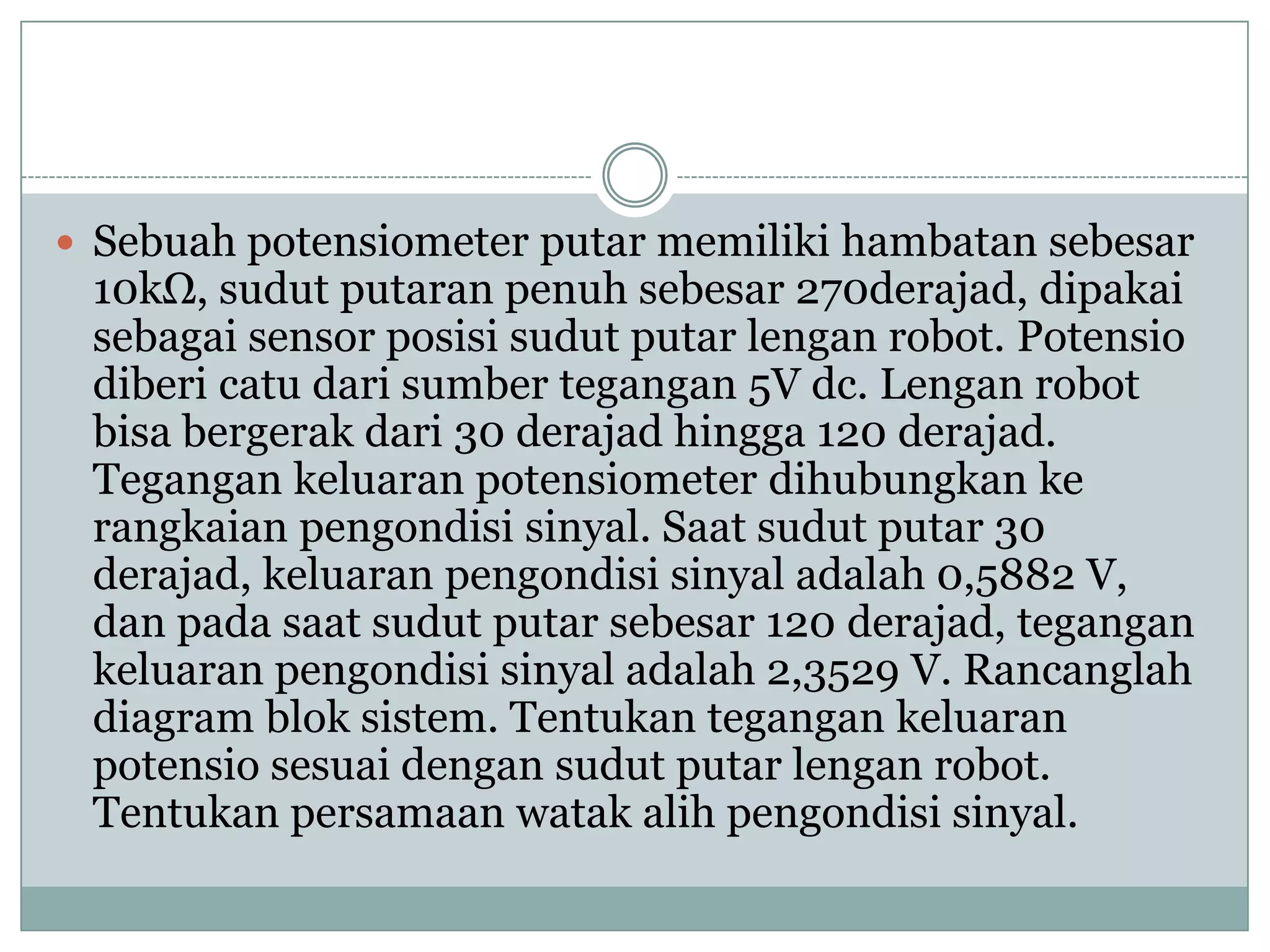

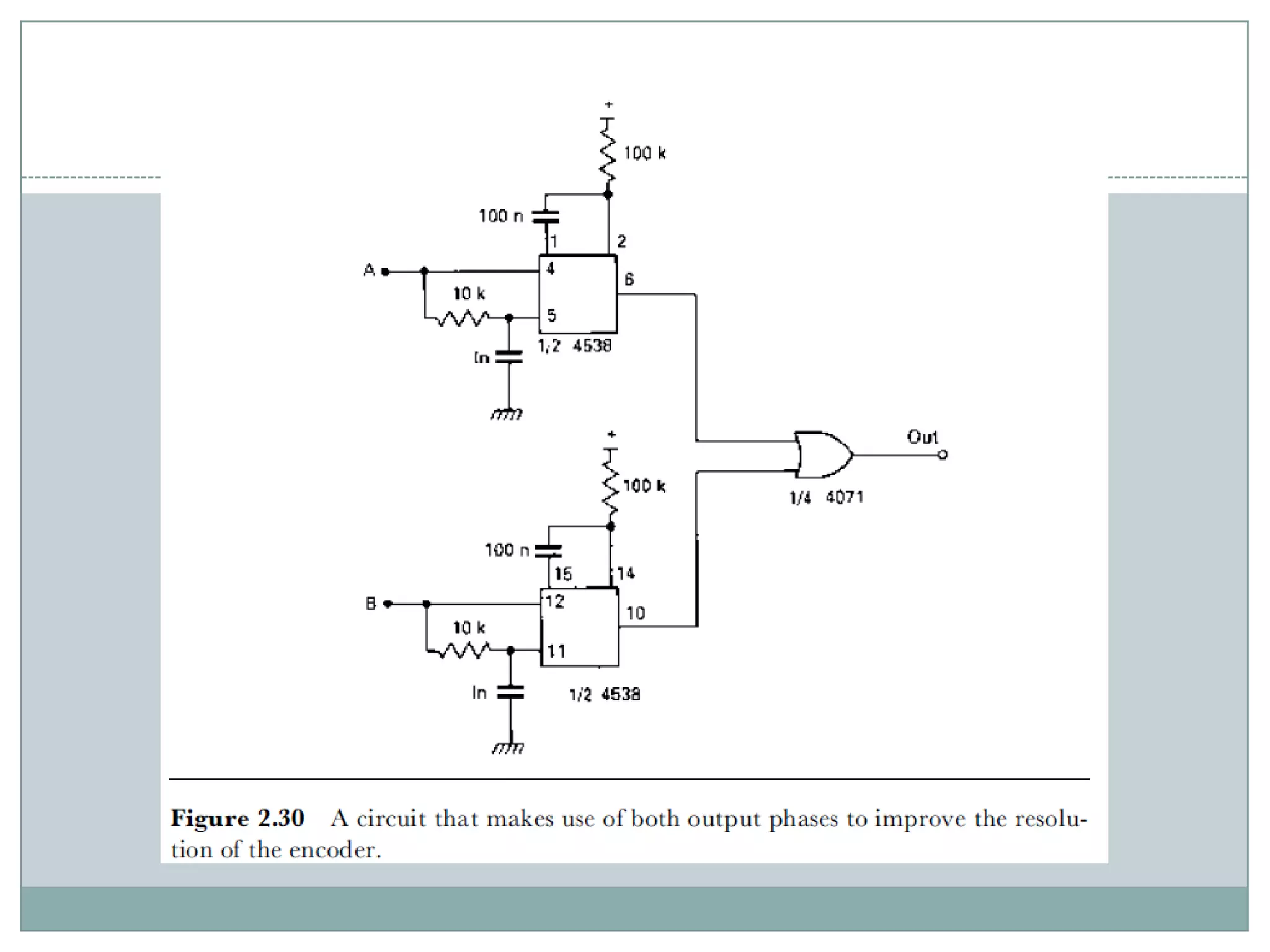

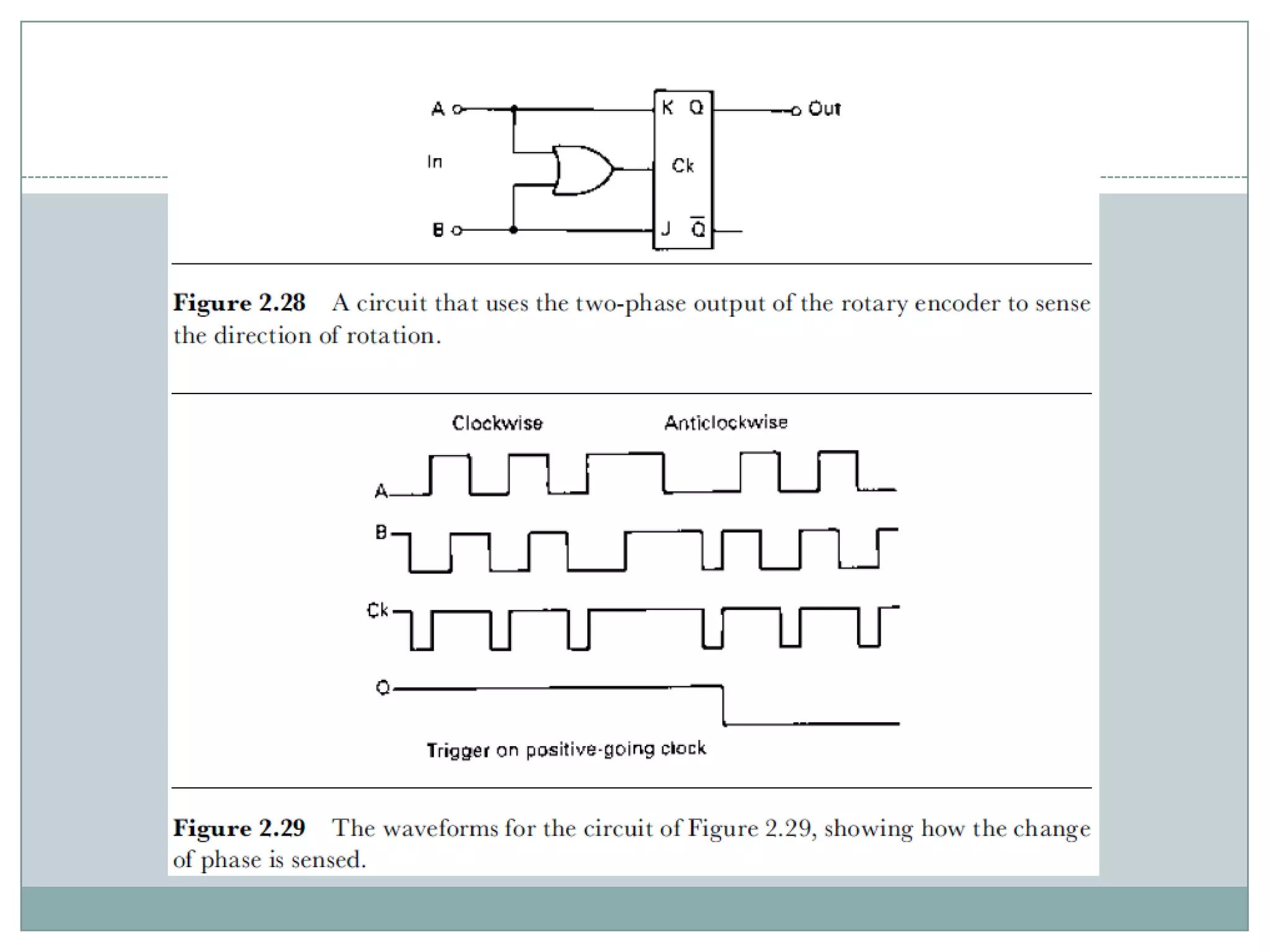

29.  Sebuah potensiometer putar memiliki hambatan sebesar
10kΩ, sudut putaran penuh sebesar 270derajad, dipakai
sebagai sensor posisi sudut putar lengan robot. Potensio
diberi catu dari sumber tegangan 5V dc. Lengan robot
bisa bergerak dari 30 derajad hingga 120 derajad.
Tegangan keluaran potensiometer dihubungkan ke
rangkaian pengondisi sinyal. Saat sudut putar 30
derajad, keluaran pengondisi sinyal adalah 0,5882 V,
dan pada saat sudut putar sebesar 120 derajad, tegangan
keluaran pengondisi sinyal adalah 2,3529 V. Rancanglah
diagram blok sistem. Tentukan tegangan keluaran
potensio sesuai dengan sudut putar lengan robot.
Tentukan persamaan watak alih pengondisi sinyal.
