Внедрение услуги ТВ в сети PON (Алексей Омельченко)
- 1. ВНЕДРЕНИЕВНЕДРЕНИЕ УСЛУГИУСЛУГИ ТВТВВВ СЕТИСЕТИ PONPON Омельченко Алексей, руководитель отдела КТВ и видеонаблюдения oleksii.omelchenko@deps.ua
- 2. Внедрение ТВ на1310 нм по технологии FTTB с использованием отдельного волокна Внедрение ТВ на 1310 нм по технологии FTTB с использованием отдельного волокна Внедрение услуги ТВ по технологии FTTB (FIBER TO THE BUILDING) – кабельная сеть строится «параллельно» PON сети, «оптика» доводится к дому (многоэтажному зданию) 1310 nm OLT Оптический передатчик 1310 Оптическое волокно: Коаксиальный кабель: 1490 nm 1310 nm Многоэтажное здание GA8045, GA9036, GA8038, GA8025 Пассивный коаксиальный сегмент
- 3. 1310 nm Многоэтажное здание GA8045 ~ 95 у.е. 1:16 -14,5 dB WT8631C ~ 950$ -2,8 дБм FTTB приемник GA8045 (300 абонентов) – 95 $ Передатчик WT8631C (1310нм/31мВт) – 950 $ Количество абонентов: 16 х 300 = 4800 Стоимость оборудования: 1 x 950 $ + 16 x 95 $ = 2 470 $ Стоимость оптического активного оборудования на 1 абонента: 2 470 $ / 4800 = 0,5 $ * Отсутствует стоимость построения ДРС Стоимость услуги ТВ для запуска на 1310 нм по отдельному волокну + 14,9 дБм 10 км x 0,32 дБ/км = - 3,2 дБ Внедрение ТВ на 1310 нм по технологии FTTB с использованием отдельного волокна Внедрение ТВ на 1310 нм по технологии FTTB с использованием отдельного волокна бюджета мощности одного передатчика хватает подключить 16 приемников 112-114 дБмкВ 300 абонентов
- 4. Широкая номенклатура оптическихприемниковШирокая номенклатура оптических приемников GA 8030 102-104 дБмкВ 39 у.е. GA 8025 100-103 дБмкВ 38 у.е. GA 8038 105 дБмкВ АРУ -6…0 дБм 49 у.е. Депс давно этим занимается: КТВ одна из первых тем, которую мы освоили
- 5. GA 8045 110-112 дБмкВ АРУ-9…+2 дБм 1000 МГц 108-110 дБмкВ АРУ -9…+2 дБм GA 9036 Удаленный мониторинг Электронное управление Удаленный мониторинг Электронное управление 58 у.е. 95 у.е. Широкая номенклатура оптических приемниковШирокая номенклатура оптических приемников
- 6. Передача услуги ТВна длине 1550 нм в сети PONПередача услуги ТВ на длине 1550 нм в сети PON 1490 нм 1310 нм OLT Оптический передатчик 1550нм Оптический усилитель WDM 1550 нм Оптическое волокно: Коаксиальный кабель: FTTH (Fiber To The Home — «Оптика в дом/квартиру») — оптический кабель подводится в квартиру или частный дом Многоэтажное здание Cor-X WDM Оптический приемник FTTH: GA8010, GA8010-PON 1490 nm 1310 nm 1550 нм Он бывает !

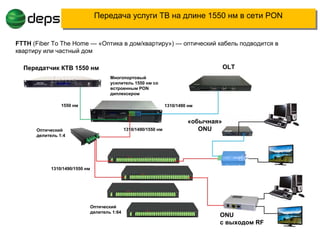

- 7. FTTH (Fiber ToThe Home — «Оптика в дом/квартиру») — оптический кабель подводится в квартиру или частный дом Передатчик КТВ 1550 нм OLT 1310/1490 нм1550 нм 1310/1490/1550 нм 1310/1490/1550 нм Многопортовый усилитель 1550 нм со встроенным PON диплексером «обычная» ONU ONU с выходом RF Оптический делитель 1:4 Передача услуги ТВ на длине 1550 нм в сети PONПередача услуги ТВ на длине 1550 нм в сети PON Оптический делитель 1:64
- 8. ONU Оптический передатчик 1550 нм 2х 7 дБм 1:4 -7,6 дБ WT1550A ~ 6900$ Стоимость внедрения услуги ТВ в сеть PON c использованием однопортового усилителя: 1:2EDFA 1550 нм 18 дБм 1:64 OLT FTTH приемник с PON диплексером +7 дБм -0,4 дБм +18 дБм - 21,5 дБ - 4 дБ WE1550-18 ~900$ На стороне OLT: Стоимость передатчика – 6 900 $ Стоимость оптического усилителя – 900 $ 6900$ / 2 x 4 x 128 = 1024 = 6,7 $ 8 x 900$ / 1024 = 7 $ Итого: 13,7 $ На стороне абонента: Приемник FTTH со встроенным PON диплексером – 26 $ Итого: 26 $ Split Ratio IL (max), dB 1x4 7,6 1x8 11 1x16 14,5 1x32 18 1x64 21,5 Передача услуги ТВ на длине 1550 нм в сети PONПередача услуги ТВ на длине 1550 нм в сети PON +7 дБм - 7,5 дБм Один выход на 18 дБм «обслуживает» 128 абонентов
- 9. Суммарная выходнаямощность выходного сигнала до 2 Вт (+ 33 дБм) Количество выходных портов: 4, 8, 16, 32 (YY) Уровень выходной оптической мощности на порт: 18 дБм, 20 дБм, 22 дБм (XX) Низкий коэффициент шума < 5 дБ Высокая энергетическая эффективность Микропроцессорная система контроля Удаленный мониторинг по SNMP Два блока питания Стандартный конструктив 19" 2U ОПТИЧЕСКИЕ УСИЛИТЕЛИ ПОВЫШЕННОЙ МОЩНОСТИ НА 4-32 ВЫХОДОВ ОПТИЧЕСКИЕОПТИЧЕСКИЕ УСИЛИТЕЛИУСИЛИТЕЛИ ПОВЫШЕННОЙПОВЫШЕННОЙ МОЩНОСТИМОЩНОСТИ НАНА 44--3232 ВЫХОДОВВЫХОДОВ Оптические усилители YEDFA WE1550-XX-YY PON YEDFAYEDFA == YtterbiumYtterbium--Erbium Doped Fiber AmplifierErbium Doped Fiber Amplifier
- 10. 1 шт WE1550-18dBm-32PON – 9 000 у.е. Оптические усилители YEDFA 32 шт WE1550-18 32 x 900 $ = 28 800 ЭкономияЭкономия додо 300 %300 % == == ОПТИЧЕСКИЕ УСИЛИТЕЛИ ПОВЫШЕННОЙ МОЩНОСТИ НА 4-16 ВЫХОДОВ ОПТИЧЕСКИЕОПТИЧЕСКИЕ УСИЛИТЕЛИУСИЛИТЕЛИ ПОВЫШЕННОЙПОВЫШЕННОЙ МОЩНОСТИМОЩНОСТИ НАНА 44--1616 ВЫХОДОВВЫХОДОВ Не хватило места вместить все 32 шт однопортовых усилителей . . . . . .
- 11. Оптический передатчик 1550 нм 2х 7 дБм 1:4 -7,6 dB WT1550A ~ 6900$ Стоимость внедрения услуги ТВ в сеть PON с использованием мультипортовых усилителей OLT +7 дБм -0,4 дБм ~9000$WE1550-18dBm-32 32 x 128 = 4096 Передача услуги ТВ на длине 1550 нм в сети PONПередачаПередача услугиуслуги ТВТВ нана длинедлине 15501550 нмнм вв сетисети PONPON - 32 выхода по 18 дБм каждый - Один выход на 18 дБм «обслуживает» 128 абонентов Мультипортовый оптический усилитель 32 х 18 дБм ONU FTTH приемник с PON диплексером +18 дБм -7,5 дБм На стороне абонента: Приемник FTTH со встроенным PON диплексером – 26 $ Итого: 26 $ На стороне OLT: Стоимость передатчика – 6 900 $ Стоимость оптического усилителя – 9000 $ Количество абонентов: 2 х 4 х 32 х 128 = 37 768 6900$ / 37 768 = 0,18 $ 2 x 4 х 9000$ / 37 768 = 1,9 $ Итого: 2,08 $ +7 дБм
- 12. GA 8010GA 8010 105*67*24105*67*24мммм 8888 дБмкВдБмкВ АРУАРУ --77……+2+2 дБмдБм FTTH ПРИЕМНИКИ (АБОНЕНТСКИЕ)FTTH ПРИЕМНИКИ (АБОНЕНТСКИЕ) GA 8010GA 8010--PONPON 130130**7979**2266 мммм 8888 дБмкВдБмкВ АРУАРУ --77……+2+2 дБмдБм 2626 $$ 1515 $$
- 13. СпасибоСпасибо заза вниманиевнимание!! Мы открыты для диалога и всегда с интересом рассмотрим любые идеи и предложения. Алексей Омельченко руководитель отдела КТВ и видеонаблюдения Mob.: +38 067 447 3332 е-mail: oleksii.omelchenko@deps.ua
