1. МОСКОВСКИЙ АВИАЦИОНЫЙ
ИНСТИТУТ
КАФЕДРА – 402
Разработка варианта
ретранслятора сотовой связи через
спутник-ретранслятор

2. Стандарты Инмарсат
Inmarsat- A
Inmarsat- B
Inmarsat - C ( Инмарсат - С )
Inmarsat - D+ ( Инмарсат - D+ )
Inmarsat - E ( Инмарсат - Е )
Inmarsat - Mini-M ( Инмарсат - Мини-М )
Inmarsat - М4 GAN ( Инмарсат - М4 GAN )
Inmarsat BGAN

3. Система Инмарсат

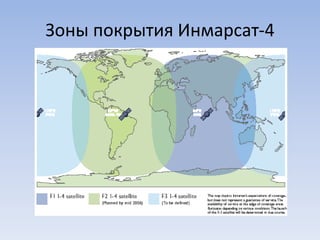

4. Зоны покрытия Инмарсат-4

5. Ключевые достоинства, выделяющие BGAN среди других видов
Беспроводной передачи данных
 Глобальное покрытие земной поверхности (около 82%)
 Высокая скорость передачи данных (до 492 кбит/с)
 Портативность (размер полноутбука)
 Простота в использовании (быстрое развертывание, простой
интерфейс)
 Сохранность информации (BGAN отвечает всем требованиям
безопасности и поддерживает наиболее жесткие стандарты
защиты информации).

6. Система Globalstar

7. Зоны обслуживания спутниками
системы Globalstar

8. Параметры спутников
Система Inmarsat Globalstar
Тип орбиты Геостационарная Низкая околоземная
Высота орбиты 36000 км 1400 км
Наклонение орбиты 0° 52°
Долгота спутника 25° ВД -
Параметры передающей части
Система Inmarsat Globalstar
Мощность передатчика Р прд (дБ 16,4 10
Вт)
. Потери в тракте передатчика -3,4 -3
Кпрд (дБ)
Коэффициент усиления 35 20
передающей антенны Gпрд (дБ)

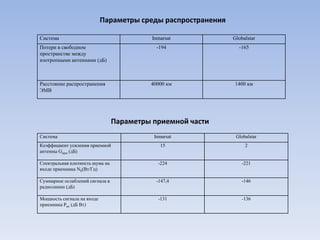

9. Параметры среды распространения
Система Inmarsat Globalstar
Потери в свободном -194 -165
пространстве между
изотропными антеннами (дБ)
Расстояние распространения 40000 км 1400 км
ЭМВ
Параметры приемной части
Система Inmarsat Globalstar
Коэффициент усиления приемной 15 2
антенны Gпрм (дБ)
Спектральная плотность шума на -224 -221
входе приемника N0(Вт/Гц)
Суммарное ослаблений сигнала в -147,4 -146
радиолинии (дБ)
Мощность сигнала на входе -131 -136
приемника Рвх (дБ Вт)

10. Моделирование режимов передачи данных через
спутниковый канал Иммарсат при ρ = 0,73

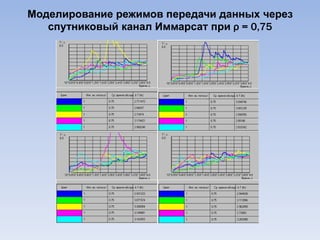

11. Моделирование режимов передачи данных через
спутниковый канал Иммарсат при ρ = 0,75

12. Расчет для определения максимальной
абонентской нагрузки в обслуживании при
использовании INMARSAT
• Интенсивность входного потока
• λ = V кбит/сек
• Среднее время обслуживаия
•
• Тобслуживания = 0,73
• Допустимая загрузка канала передачи данных:
• ρ=λ*Т
• Для Inmarsat ,
• Максимальная скорость Vmax = 495 кбит/с
• Тзадежка < 3с
• Vканала = 495 *0,73 = 361,35 кбит/сек
• N = 361,35 /9,6  37 абонентов

13. Внешний вид модема EXPLORER 700 (Thrane & Thrane TT-
3720A).
