Pompa putar
Pompa putar adalah perangkat yang digunakan untuk memindahkan berbagai jenis cairan dengan efisiensi yang tinggi, termasuk pompa roda gigi, pompa cuping, dan pompa sekrup. Setiap jenis memiliki cara kerja spesifik dan aplikasinya di industri yang berbeda, termasuk industri kimia dan makanan. Pompa ini dikenal karena kemampuannya menghandle berbagai viskositas dan tekanan, serta sifat handal dan higienis.
More Related Content
Pompa putar
- 1.
- 2. Pompa Putar • Pompaputar dipergunakan secara luas untuk memindahkan cairan, slurries/bubur, dan pasta. Dapat dipergunakan untuk cairan dengan kekentalan rendah hingga tinggi, tekanan rendah hingga tinggi dan pilihan kapasitas aliran yang beragam. Aliran yang dihasilkan kontinyu dibandingkan dengan pompa bolak-balik.
- 3. Pompa Putar • Bagianterpenting dari pompa putar adalah mempunyai impeller. Impeler adalah sesuatu yg dapat berputar. • Pompa Putar meliputi : – Pompa roda gigi

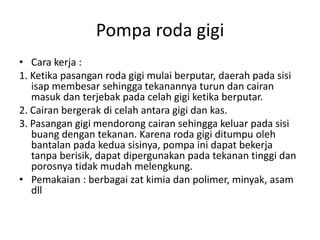

- 4. Pompa roda gigi •Cara kerja : 1. Ketika pasangan roda gigi mulai berputar, daerah pada sisi isap membesar sehingga tekanannya turun dan cairan masuk dan terjebak pada celah gigi ketika berputar. 2. Cairan bergerak di celah antara gigi dan kas. 3. Pasangan gigi mendorong cairan sehingga keluar pada sisi buang dengan tekanan. Karena roda gigi ditumpu oleh bantalan pada kedua sisinya, pompa ini dapat bekerja tanpa berisik, dapat dipergunakan pada tekanan tinggi dan porosnya tidak mudah melengkung. • Pemakaian : berbagai zat kimia dan polimer, minyak, asam dll

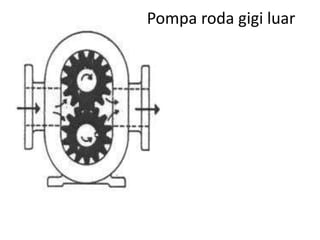

- 5. Pompa roda gigiluar
- 6. Cara kerja pomparoda gigi lengkung 1
- 7. Cara kerja pomparoda gigi lengkung 2

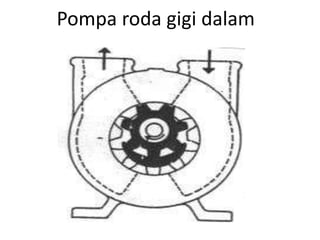

- 8. Pompa roda gigidalam

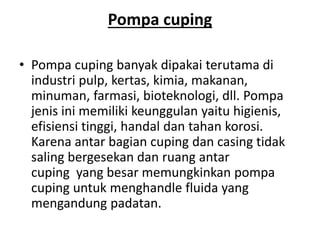

- 10. Pompa cuping • Pompacuping banyak dipakai terutama di industri pulp, kertas, kimia, makanan, minuman, farmasi, bioteknologi, dll. Pompa jenis ini memiliki keunggulan yaitu higienis, efisiensi tinggi, handal dan tahan korosi. Karena antar bagian cuping dan casing tidak saling bergesekan dan ruang antar cuping yang besar memungkinkan pompa cuping untuk menghandle fluida yang mengandung padatan.

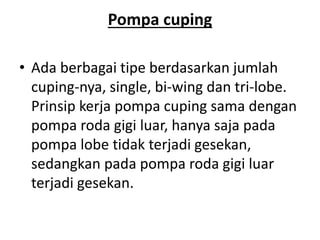

- 11. Pompa cuping • Adaberbagai tipe berdasarkan jumlah cuping‐nya, single, bi‐wing dan tri‐lobe. Prinsip kerja pompa cuping sama dengan pompa roda gigi luar, hanya saja pada pompa lobe tidak terjadi gesekan, sedangkan pada pompa roda gigi luar terjadi gesekan.

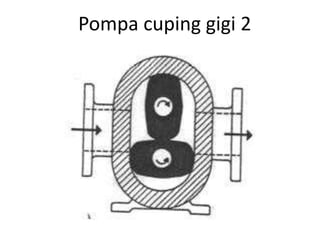

- 12.

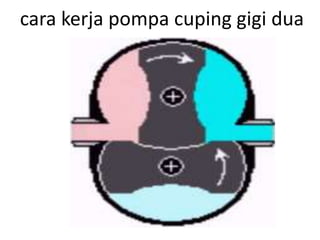

- 13. cara kerja pompacuping gigi dua
- 14.

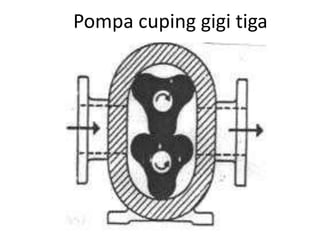

- 15. cara kerja pompacuping gigi tiga
- 16. - Pompa sekrup/ulir •Pompa sekrup adalah memiliki satu atau lebih sekrup untuk mentransfer cairan viskositas tinggi atau rendah sepanjang sumbu. • Cara kerja : • Pada pompa ulir zat cair masuk pada lubang isap, kemudian akan ditekan di ulir yang mempunyai bentuk khusus. Dengan bentuk ulir tersebut, zat cair akan masuk di ruang antara ulir‐ulir, ketika ulir berputar, zat cair terdorong ke arah kanan kemudian keluar pada lubang buang.
- 17.
- 18. cara kerja pompaulir/sekrup tunggal

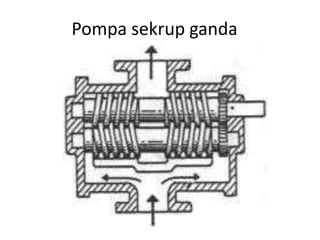

- 19.

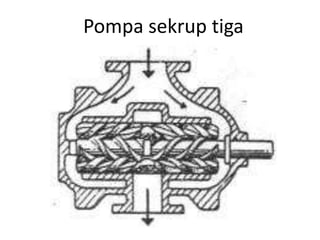

- 20.

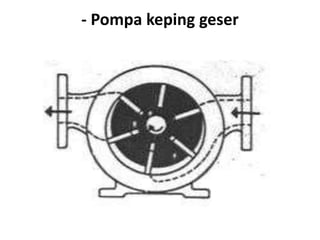

- 21. - Pompa kepinggeser

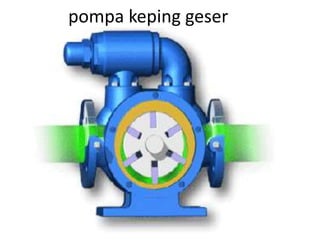

- 22.

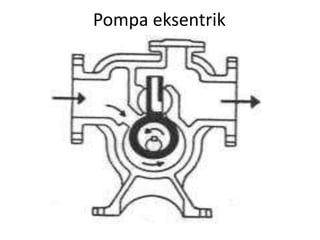

- 23. - Pompa eksentrik •Pompa eksentrik disebut juga pompa plunyer rotari, pompa jenis kam dan piston ini terdiri dari lengan eksentrik dan lengan bercelah pada bagian atasnya (Gbr dibawah). Perputaran poros menyebabkan eksentrik menjebak cairan di dalam rumah pompa. Apabila putaran berlanjut, maka cairan akan dipaksakan keluar rumah pompa melalaui cairan lubang luar pompa.
