Dokumen ini membincangkan komponen perkakasan dan perisian dalam rangkaian komputer, termasuk kabel, kad antaramuka, hab, suis, modem dan penghala. Ia menerangkan fungsi setiap peranti dalam menyediakan sambungan dan komunikasi antara komputer dan rangkaian. Selain itu, ia juga menerangkan jenis medium rangkaian, termasuk kabel dan tanpa wayar, serta sistem pengendalian rangkaian yang menguruskan operasi rangkaian dengan berkesan.

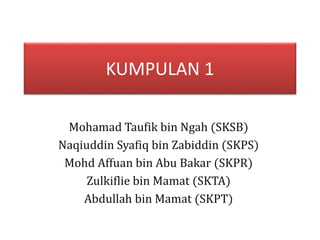

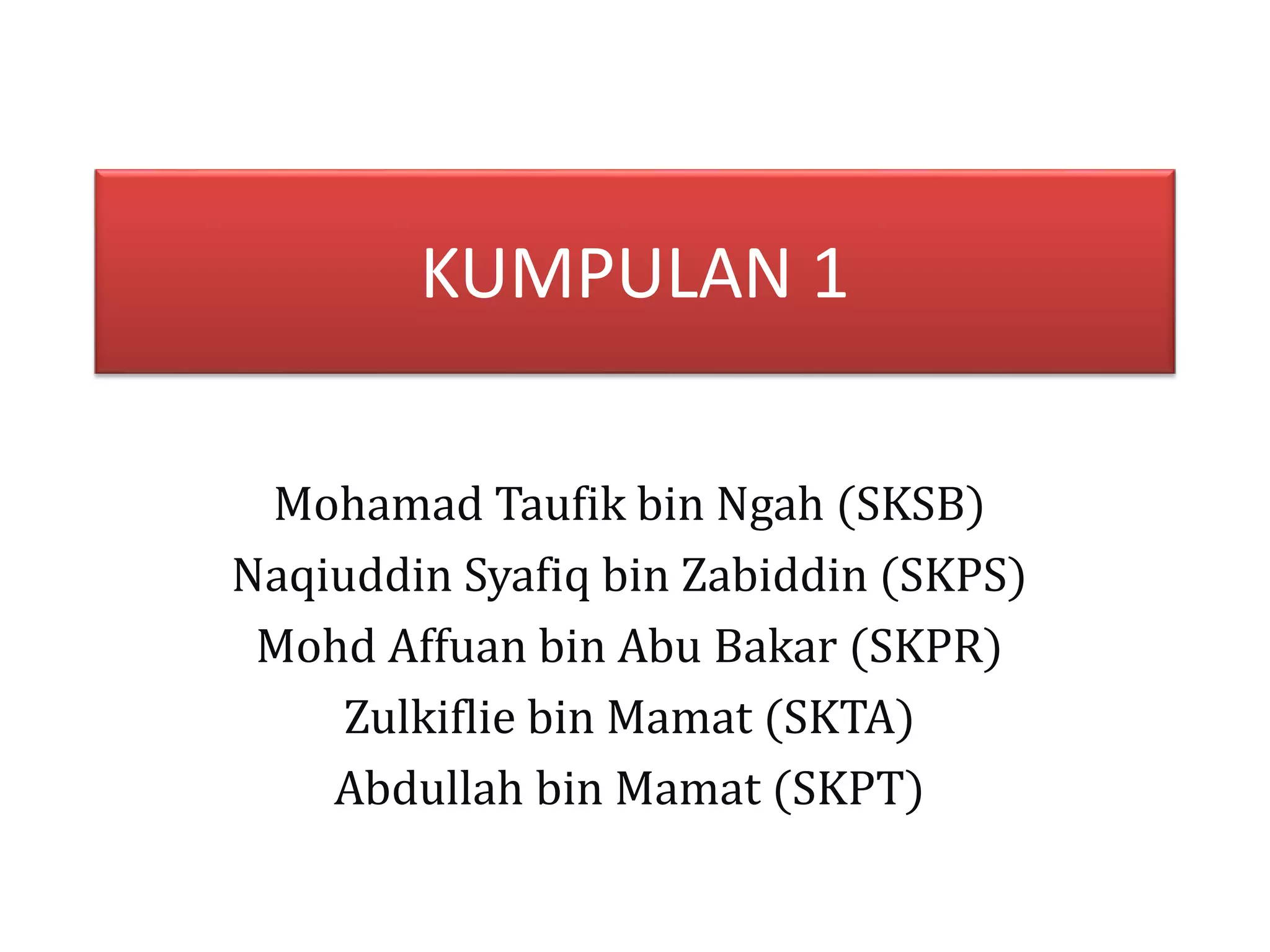

1. KUMPULAN 1
Mohamad Taufik bin Ngah (SKSB)
Naqiuddin Syafiq bin Zabiddin (SKPS)
Mohd Affuan bin Abu Bakar (SKPR)
Zulkiflie bin Mamat (SKTA)
Abdullah bin Mamat (SKPT)

2. TOPIK 2.0
PERKAKASAN DAN PERISIAN

3. 2.1 KOMPONEN
RANGKAIAN

4. PERKAKASAN KOMPUTER
Perkakasan rangkaian komputer terdiri daripada :
1. Kabel rangkaian
2. Kad antaramuka rangkaian (NIC)
3.Hab
4. Suis (Switch)
5. Modem
6. Penghala (Router)
7. itik pusat tanpa wayar (Wireless Access point)

5. CONTOH PERKAKASAN KOMPUTER
1. Kabel Rangkaian dan RJ45

6. CONTOH PERKAKASAN KOMPUTER
2. Kad Antaramuka Rangkaian
(Network Interface Car, NIC)

7. CONTOH PERKAKASAN KOMPUTER
3. Hab

8. CONTOH PERKAKASAN KOMPUTER
4. Suis (Switch)

9. CONTOH PERKAKASAN KOMPUTER
5. Modem

10. CONTOH PERKAKASAN KOMPUTER
6. Penghala (Router)

11. CONTOH PERKAKASAN KOMPUTER
7. Titik Pusat Tanpa Wayar (Wireless
Access point)

12. FUNGSI
PERKAKASAN
RANGKAIAN
KOMPUTER

13. FUNGSI PERKAKASAN KOMPUTER
PERANTI FUNGSI
1. Kabel Rangkaian
dan RJ45
• Untuk menghubungkan komputer
ke peranti dan peranti ke peranti
dan sambungan ke rangkaian
internet.
• Untuk menghubungkan komputer
dan peranti yang terdapat dalam
rangkaian secara berwayar.

14. FUNGSI PERKAKASAN KOMPUTER
PERANTI FUNGSI
2. Kad Antaramuka
Rangkaian (Network
Interface Car, NIC)
• digunakan oleh komputer untuk
berkomunikasi di dalam rangkaian.
• mengakses rangkaian dengan
menyediakan port rangkaian untuk
sambungan ke kabel rangkaian.
• berhubung sesama sendiri.

15. FUNGSI PERKAKASAN KOMPUTER
PERANTI FUNGSI
3. Hab • untuk menyambungkan beberapa
komputer dan peranti di dalam
satu rangkaian kawasan setempat
(LAN).
• adalah sebuah peranti yang
berfungsi sebagai titik pusat bagi
kabel - kabel dalam sesebuah
rangkaian.

16. FUNGSI PERKAKASAN KOMPUTER
PERANTI FUNGSI
4. Suis (Switch) • Alat ini seakan sama dengan hab
tetapi ia lebih berupaya menyemak
data yang telah diterima,
menetukan alat penerima dan
menghantar data tersebut dengan
tepat.
• merupakan perkakasan rangkaian
yang akan memilih laluan semasa
penghantaran data kepada
destinasinya.

17. FUNGSI PERKAKASAN KOMPUTER
PERANTI FUNGSI
5. Modem • membolehkan komputer
menghantar data melalui talian
telefon atau kabel.
• Merupakan peranti yang
menukar isyarat komputer
berbentuk digital ke isyarat bentuk
analog dan sebaliknya untuk
mendapat sambungan ke Internet.

18. FUNGSI PERKAKASAN KOMPUTER
PERANTI FUNGSI
6. Penghala (Router) • membawa data daripada satu
rangkaian kepada rangkaian yang
lain.
• sebagai suis yang menentukan
antara dua atau lebih rangkaian
untuk memindahkan data.
• mempercepatkan penyampaian
data melalui laluan yang terbaik.
Penghala juga berfungsi sebagai
penghubung rangkaian yang
berbeza.

19. FUNGSI PERKAKASAN KOMPUTER
PERANTI FUNGSI
7. Titik Pusat Tanpa
Wayar (Wireless
Access Point)
• menghubungkan data komunikasi
wayar untuk membentuk satu rangkaian
tanpa wayar.
• berfungsi sebagai pusat penghantaran
dan penerimaan gelombang radio tanpa
wayar di dalam sesebuah rangkaian.
• berperanan seperti tiang penerima dan
penghantar isyarat kepada peranti-peranti
lain.
• perlu disambungkan ke hab, suis atau
penghala untuk menghantar dan
menerima isyarat dari peranti lain.

20. 2.2 MEDIUM
RANGKAIAN (WAYAR
DAN TANPA WAYAR)

21. MEDIUM RANGKAIAN WAYAR
PERANTI FUNGSI
Kabel sepaksi tebal
(thick coaxial cable)
• Digunakan untuk jarak yang
jauh.
• Panjang maksima segmen ialah
500 meter.
• Piawaiannya ialah 10Base5.

22. MEDIUM RANGKAIAN WAYAR
PERANTI FUNGSI
Kabel sepaksi nipis
(thin coaxial cable)
• Digunakan untuk jarak yang
pendek dengan panjang
maksimum segmen 185m.
• Piawaiannya ialah 10Base2.

23. MEDIUM RANGKAIAN WAYAR
PERANTI FUNGSI
Kabel pasangan
terpiuh (twisted-pair
cable)
• Diklasifikasikan mengikut
kategori yang ditetapkan oleh
EIA/TIA (Electronic Industry
Association / Telecommunication
Industry Association).
• Cat 5, Cat 5e dan Cat 6
merupakan jenis kabel yang
digunakan untuk rangkaian
Ethernet.

24. MEDIUM RANGKAIAN WAYAR
PERANTI FUNGSI
Pasangan terpiuh
tidak bertebat
(unshielded-twisted
pair)
• Kos yang rendah.
• Mudah terpengaruh dengan
gangguan daripada radio dan
peralatan elektrik yang
berdekatan.

25. MEDIUM RANGKAIAN WAYAR
PERANTI FUNGSI
Pasangan terpiuh
bertebat (shieled-twisted
pair)
• Digunakan di tempat yang
terdapat gangguan elektrik
berbanding kabel terpiuh tidak
bertebat.

26. MEDIUM RANGKAIAN WAYAR
PERANTI FUNGSI
Kabel gentian optik
(Fiber Optic Cable)
• Dapat menghantar data lebih
laju dan jarak yang lebih jauh
berbanding kabel lain.
• Sukar dipasang berbanding
dengan kabel kuprum.

27. MEDIUM RANGKAIAN TANPA WAYAR
KELEBIHAN CONTOH
• Mudah: Anda boleh
menyambungkan komputer di
rumah atau sekolah tanpa wayar.
Komputer yang disambungkan ke
rangkaian boleh berada sehingga 30
meter.
• Kos: Rangkaian Tanpa Wayar
mudah untuk dipasang dan tidak
mahal.
i. Bluetooth
ii. IrDA
iii. HomeRF (SWAP)
iv. Wi-Fi

28. 2.3 PERISIAN
RANGKAIAN

29. PERISIAN RANGKAIAN (Sistem
Pengendalian Rangkaian)
MAKSUD FUNGSI
• merujuk kepada
perisian yang
melaksanakan
sistem
pengoperasian ke
atas rangkaian
komputer.
1. Membolehkan pelayan menguruskan
data, pengguna, kumpulan, keselamatan,
aplikasi dan lain-lain fungsi rangkaian.
2. Membenarkan perkongsian
fail/maklumat dan akses pencetak oleh
pengguna dalam rangkaian.
3. Mengawal dan menguruskan semua
aktiviti yang dijalankan oleh pelbagai
komputer di dalam rangkaian. Sistem
Pengoperasian Rangkaian bertindak
sebagai pengarah untuk memastikan
perjalanan rangkaian ini dapat berfungsi
dengan sempurna dan sistematik.

30. CONTOH SISTEM PENGENDALIAN
RANGKAIAN
Rakan ke Rakan
(Peer to Peer)
Pelanggan-pelayan
(Client-Server)
