1. RANGKAIAN
PENGENALAN KEPADA
RANGKAIAN PROTOKOL
Pengenalan Kepada Rangkaian Protokol 1/3

2. RANGKAIAN

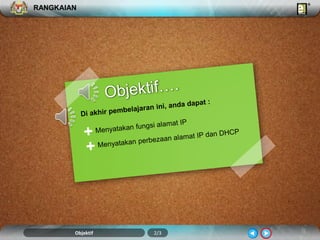

Objektif 2/3

3. RANGKAIAN

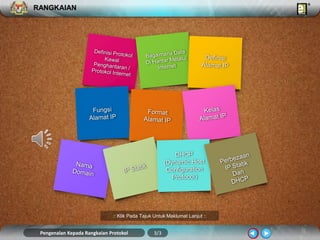

:: Klik Pada Tajuk Untuk Maklumat Lanjut ::
Pengenalan Kepada Rangkaian Protokol 3/3

4. RANGKAIAN

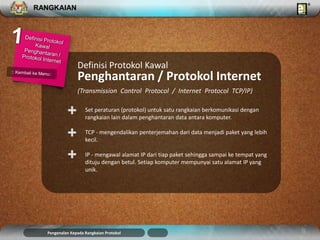

Set peraturan (protokol) untuk satu rangkaian berkomunikasi dengan
rangkaian lain dalam penghantaran data antara komputer.
TCP - mengendalikan penterjemahan dari data menjadi paket yang lebih
kecil.
IP - mengawal alamat IP dari tiap paket sehingga sampai ke tempat yang
dituju dengan betul. Setiap komputer mempunyai satu alamat IP yang
unik.
+
Definisi Protokol Kawal
Penghantaran / Protokol Internet
(Transmission Control Protocol / Internet Protocol TCP/IP)
+
+
Pengenalan Kepada Rangkaian Protokol

5. RANGKAIAN

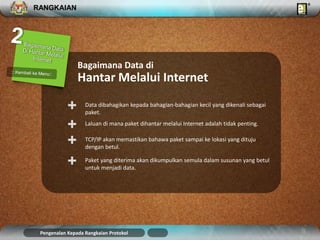

Bagaimana Data di
Hantar Melalui Internet
Data dibahagikan kepada bahagian-bahagian kecil yang dikenali sebagai
paket. +
Laluan di mana paket dihantar melalui + Internet adalah tidak penting.
TCP/IP akan memastikan bahawa paket sampai ke lokasi yang dituju
dengan betul. +
Paket yang diterima akan dikumpulkan semula dalam susunan yang betul
untuk menjadi data. +
Pengenalan Kepada Rangkaian Protokol

6. RANGKAIAN

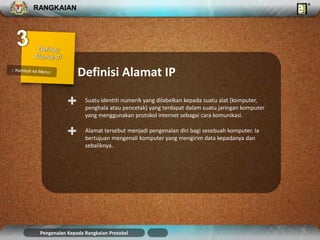

Definisi Alamat IP
Suatu identiti numerik yang dilabelkan kepada suatu alat (komputer,
penghala atau pencetak) yang terdapat dalam suatu jaringan komputer
yang menggunakan protokol internet sebagai cara komunikasi.
+
Alamat tersebut menjadi pengenalan diri bagi sesebuah komputer. Ia
bertujuan mengenali komputer yang mengirim data kepadanya dan
sebaliknya.
+
Pengenalan Kepada Rangkaian Protokol

7. RANGKAIAN

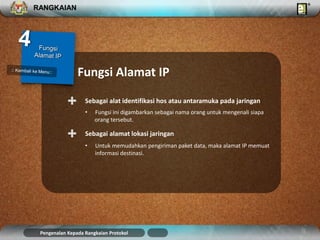

Fungsi Alamat IP
Sebagai + alat identifikasi hos atau antaramuka pada jaringan
• Fungsi ini digambarkan sebagai nama orang untuk mengenali siapa
orang tersebut.
+ Sebagai alamat lokasi jaringan
• Untuk memudahkan pengiriman paket data, maka alamat IP memuat
informasi destinasi.
Pengenalan Kepada Rangkaian Protokol

8. RANGKAIAN

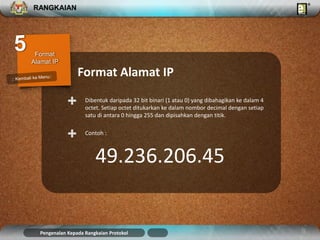

Format Alamat IP
Dibentuk daripada 32 bit binari (1 atau 0) yang dibahagikan ke dalam 4
octet. Setiap octet ditukarkan ke dalam nombor decimal dengan setiap
satu di antara 0 hingga 255 dan dipisahkan dengan titik.
+
+ Contoh :
49.236.206.45
Pengenalan Kepada Rangkaian Protokol

9. RANGKAIAN

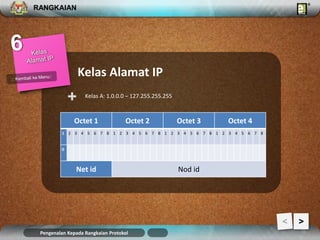

Kelas Alamat IP
+ Kelas A: 1.0.0.0 – 127.255.255.255
Octet 1 Octet 2 Octet 3 Octet 4
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
0
Net id Nod id
Pengenalan Kepada Rangkaian Protokol
>

10. RANGKAIAN

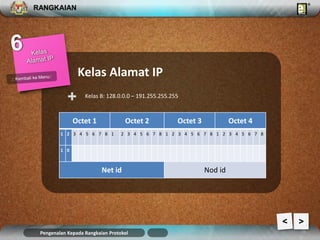

Kelas Alamat IP
+ Kelas B: 128.0.0.0 – 191.255.255.255
Octet 1 Octet 2 Octet 3 Octet 4
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
1 0
Net id Nod id
Pengenalan Kepada Rangkaian Protokol
>

11. RANGKAIAN

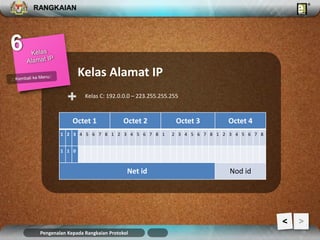

Kelas Alamat IP
+ Kelas C: 192.0.0.0 – 223.255.255.255
Octet 1 Octet 2 Octet 3 Octet 4
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
1 1 0
Net id Nod id
Pengenalan Kepada Rangkaian Protokol
>

12. RANGKAIAN

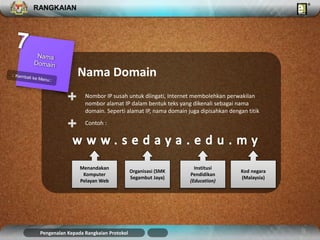

Nama Domain
+
+ Contoh :
Nombor IP susah untuk diingati, Internet membolehkan perwakilan
nombor alamat IP dalam bentuk teks yang dikenali sebagai nama
domain. Seperti alamat IP, nama domain juga dipisahkan dengan titik
Menandakan
Komputer
Pelayan Web
Organisasi (SMK
Segambut Jaya)
Institusi
Pendidikan
(Education)
Kod negara
(Malaysia)
Pengenalan Kepada Rangkaian Protokol

13. RANGKAIAN

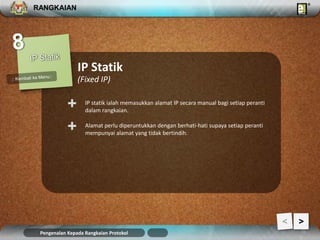

IP Statik
(Fixed IP)
IP statik ialah memasukkan alamat IP secara manual bagi setiap peranti
dalam rangkaian. +
Alamat perlu diperuntukkan dengan berhati-hati supaya setiap peranti
mempunyai alamat yang tidak bertindih. +
Pengenalan Kepada Rangkaian Protokol
>

14. RANGKAIAN

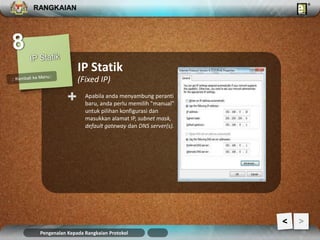

IP Statik
Apabila anda menyambung peranti
baru, anda perlu memilih "manual"
untuk pilihan konfigurasi dan
masukkan alamat IP, subnet mask,
default gateway dan DNS server(s).
+
(Fixed IP)
Pengenalan Kepada Rangkaian Protokol
>

15. RANGKAIAN
(Dynamic Host Configuration Protocol)
Protokol komunikasi yang membolehkan pentadbir rangkaian secara
berpusat mengurus dan memberi secara automatik alamat IP yang unik
untuk setiap komputer dalam rangkaian organisasi.
+
Apabila DHCP diaktifkan, peranti baru yang disambungkan kepada
rangkaian akan meminta pelayan DHCP untuk alamat. Pelayan
memberikan alamat yang tidak digunakan.
+
Pelayan DHCP menjejak alamat yang digunakan, alamat yang sedia ada,
dan menyimpan rekod alamat yang telah diberikan kepada pelbagai
peranti. Ini memastikan bahawa alamat tidak bercanggah antara satu
sama lain. Walau bagaimanapun, peranti yang offline, jika bersambung
kembali berkemungkinan tidak akan mempunyai alamat IP yang sama.
+
DHCP
Pengenalan Kepada Rangkaian Protokol

16. RANGKAIAN

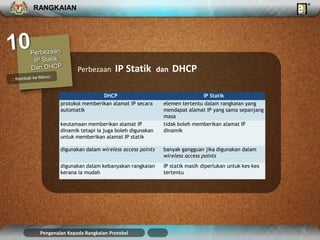

Perbezaan IP Statik dan DHCP
DHCP IP Statik
protokol memberikan alamat IP secara
automatik
elemen tertentu dalam rangkaian yang
mendapat alamat IP yang sama sepanjang
masa
keutamaan memberikan alamat IP
dinamik tetapi ia juga boleh digunakan
untuk memberikan alamat IP statik
tidak boleh memberikan alamat IP
dinamik
digunakan dalam wireless access points banyak gangguan jika digunakan dalam
wireless access points
digunakan dalam kebanyakan rangkaian
kerana ia mudah
IP statik masih diperlukan untuk kes-kes
tertentu
Pengenalan Kepada Rangkaian Protokol
