Dokumen ini membincangkan keperluan perkakasan untuk rangkaian komputer, termasuk peranti seperti kad antara muka rangkaian, modem, penghala, dan titik capaian tanpa wayar. Ia juga menerangkan fungsi setiap peranti dan pelbagai jenis kabel serta media penghantaran yang digunakan dalam rangkaian. Terdapat penjelasan lanjut mengenai media tanpa wayar seperti inframerah, gelombang radio, dan komunikasi satelit.

1. 3.0
RANGKAIAN KOMPUTER
DAN KOMUNIKASI

2. 3.2 KEPERLUAN
PERKAKASAN

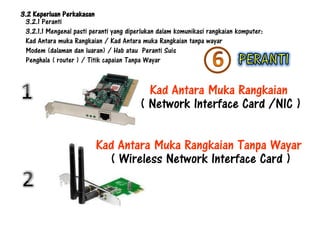

3. 3.2 Keperluan Perkakasan
3.2.1 Peranti
3.2.1.1 Mengenal pasti peranti yang diperlukan dalam komunikasi rangkaian komputer:
Kad Antara muka Rangkaian / Kad Antara muka Rangkaian tanpa wayar
Modem (dalaman dan luaran) / Hab atau Peranti Suis
Penghala ( router ) / Titik capaian Tanpa Wayar
Kad Antara Muka Rangkaian
( Network Interface Card /NIC )
Kad Antara Muka Rangkaian Tanpa Wayar
( Wireless Network Interface Card )

4. 3.2 Keperluan Perkakasan
3.2.1 Peranti
3.2.1.1 Mengenal pasti peranti yang diperlukan dalam komunikasi rangkaian komputer:
Kad Antara muka Rangkaian / Kad Antara muka Rangkaian tanpa wayar
Modem (dalaman dan luaran) / Hab atau Peranti Suis
Penghala ( router ) / Titik capaian Tanpa Wayar
Modem
Dalaman Luaran
Hub Peranti Suis
(Switch)

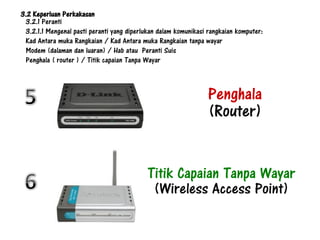

5. 3.2 Keperluan Perkakasan
3.2.1 Peranti
3.2.1.1 Mengenal pasti peranti yang diperlukan dalam komunikasi rangkaian komputer:
Kad Antara muka Rangkaian / Kad Antara muka Rangkaian tanpa wayar
Modem (dalaman dan luaran) / Hab atau Peranti Suis
Penghala ( router ) / Titik capaian Tanpa Wayar
Penghala
(Router)
Titik Capaian Tanpa Wayar
(Wireless Access Point)

6. 3.2 Keperluan Perkakasan
3.2.1 Peranti
3.2.1.2 Menyatakan fungsi peranti berikut:
Kad Antara muka Rangkaian / Kad Antara muka Rangkaian tanpa wayar
Modem (dalaman dan luaran) / Hab / Peranti Suis
Penghala ( router ) / Titik capaian Tanpa Wayar
Kad Antara Muka Rangkaian
( Network Interface Card /NIC )
Kad antara muka rangkaian (NIC) merupakan
peranti perkakasan yang mengendalikan satu
antara muka rangkaian komputer dan
membolehkan komputer mendapatkan akses
internet dalam rangkaian.

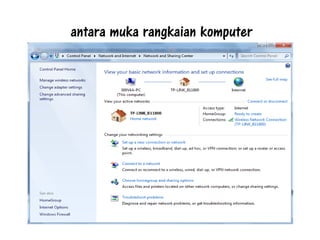

7. antara muka rangkaian komputer

8. 3.2 Keperluan Perkakasan
3.2.1 Peranti
3.2.1.2 Menyatakan fungsi peranti berikut:
Kad Antara muka Rangkaian / Kad Antara muka Rangkaian tanpa wayar
Modem (dalaman dan luaran) / Hab / Peranti Suis
Penghala ( router ) / Titik capaian Tanpa Wayar
Kad Antara Muka Rangkaian Tanpa Wayar
( Wireless Network Interface Card )
Adalah kad antaramuka rangkaian yang
menghubungkan rangkaian komputer
berasaskan gelombang radio.

9. 3.2 Keperluan Perkakasan
3.2.1 Peranti
3.2.1.2 Menyatakan fungsi peranti berikut:
Kad Antara muka Rangkaian / Kad Antara muka Rangkaian tanpa wayar
Modem (dalaman dan luaran) / Hab / Peranti Suis
Penghala ( router ) / Titik capaian Tanpa Wayar
Modem Luaran
(modulator-demodulator)
Kebanyakan komputer peribadi mempunyai modem dalaman yang
sedia dipasang manakala modem luaran dipasang menggunakan
port USB. Fungsi modem adalah menukarkan (modulat) isyarat
digital komputer kepada frekuensi tertentu melalui kabel telefon
atau kabel talian televisyen. Di destinasi, modem yang menerima
akan menyahmodulat frekuensi ke dalam data
digital. Komputer menggunakan modem
untuk berkomunikasi dengan satu sama lain
Dalaman melalui rangkaian.

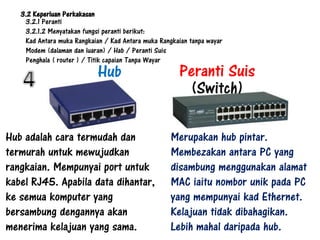

10. 3.2 Keperluan Perkakasan
3.2.1 Peranti
3.2.1.2 Menyatakan fungsi peranti berikut:
Kad Antara muka Rangkaian / Kad Antara muka Rangkaian tanpa wayar
Modem (dalaman dan luaran) / Hab / Peranti Suis
Penghala ( router ) / Titik capaian Tanpa Wayar
Hub Peranti Suis
(Switch)
Hub adalah cara termudah dan Merupakan hub pintar.
termurah untuk mewujudkan Membezakan antara PC yang
rangkaian. Mempunyai port untuk disambung menggunakan alamat
kabel RJ45. Apabila data dihantar, MAC iaitu nombor unik pada PC
ke semua komputer yang yang mempunyai kad Ethernet.
bersambung dengannya akan Kelajuan tidak dibahagikan.
menerima kelajuan yang sama. Lebih mahal daripada hub.

11. 3.2 Keperluan Perkakasan
3.2.1 Peranti
3.2.1.2 Menyatakan fungsi peranti berikut:
Kad Antara muka Rangkaian / Kad Antara muka Rangkaian tanpa wayar
Modem (dalaman dan luaran) / Hab / Peranti Suis
Penghala ( router ) / Titik capaian Tanpa Wayar
Penghala
(Router)
Menghubungkan pelbagai rangkaian
bersama-sama. Ciri utamanya adalah
berkongsi sambungan internet. Menyediakan akses
rangkaian kepada semua sambungan padanya.Terdapat
juga dalam jenis tanpa wayar (wireless router). Lain-lain
jenisnya adalah wireless + modem + router

12. 3.2 Keperluan Perkakasan
3.2.1 Peranti
3.2.1.2 Menyatakan fungsi peranti berikut:
Kad Antara muka Rangkaian / Kad Antara muka Rangkaian tanpa wayar
Modem (dalaman dan luaran) / Hab / Peranti Suis
Penghala ( router ) / Titik capaian Tanpa Wayar
Titik Capaian Tanpa Wayar
(Wireless Access Point)
Dalam rangkaian komputer, Titik
Capaian Tanpa wayar (WAP) adalah
alat yang membolehkan peranti tanpa wayar mempunayai
sambungan kepada rangkaian berwayar dengan menggunakan
Wi-Fi, Bluetooth atau standard yang berkaitan. WAP
biasanya bersambung ke router (melalui rangkaian berwayar)
jika ia adalah satu peranti yang berdiri sendiri, atau adalah
sebahagian daripada router sendiri.

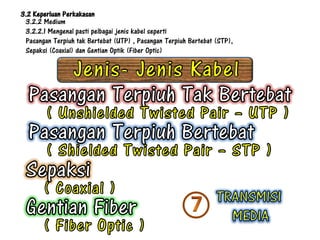

13. 3.2 Keperluan Perkakasan
3.2.2 Medium
3.2.2.1 Mengenal pasti pelbagai jenis kabel seperti
Pasangan Terpiuh tak Bertebat (UTP) , Pasangan Terpiuh Bertebat (STP),
Sepaksi (Coaxial) dan Gentian Optik (Fiber Optic)

14. 3.2 Keperluan Perkakasan
3.2.2 Medium
3.2.2.1 Mengenal pasti pelbagai jenis kabel seperti
Pasangan Terpiuh tak Bertebat (UTP) , Pasangan Terpiuh Bertebat (STP),
Sepaksi (Coaxial) dan Gentian Optik (Fiber Optic)
- Merupakan kabel asas yang biasa digunakan
dalam medium penghantaran.
- Mengandungi 2 wayar atau konduktor
yang disimpul bersama dan setiap
satunya disaluti plastik luaran.
- Penyambung yang biasa diguna adalah rj45

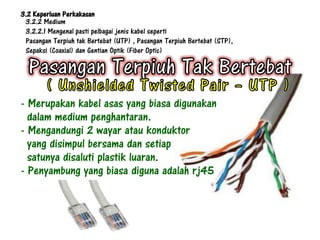

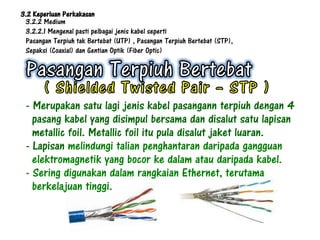

15. 3.2 Keperluan Perkakasan
3.2.2 Medium
3.2.2.1 Mengenal pasti pelbagai jenis kabel seperti
Pasangan Terpiuh tak Bertebat (UTP) , Pasangan Terpiuh Bertebat (STP),
Sepaksi (Coaxial) dan Gentian Optik (Fiber Optic)
- Merupakan satu lagi jenis kabel pasangann terpiuh dengan 4
pasang kabel yang disimpul bersama dan disalut satu lapisan
metallic foil. Metallic foil itu pula disalut jaket luaran.
- Lapisan melindungi talian penghantaran daripada gangguan
elektromagnetik yang bocor ke dalam atau daripada kabel.
- Sering digunakan dalam rangkaian Ethernet, terutama
berkelajuan tinggi.

16. 3.2 Keperluan Perkakasan
3.2.2 Medium
3.2.2.1 Mengenal pasti pelbagai jenis kabel seperti
Pasangan Terpiuh tak Bertebat (UTP) , Pasangan Terpiuh Bertebat (STP),
Sepaksi (Coaxial) dan Gentian Optik (Fiber Optic)
- Biasa dipanggil sebagai coax. Mengandungi satu wayar tembaga
disalut sekurang-kurang 3 lapisan iaitu lapisan fabrik besi tenun
dan plastik luaran.
- Biasanya adalah kabel televisyen sebab ketahanan dan boleh
diguna untuk jarak yang jauh.
- Penyambung untuk kabel sepaksi biasa adalah penyambung
BNC (British Naval Connector) dengan 3 jenis yang popular.
a. penyambung bnc – untuk tv
b. penyambung bnc t – rangkaian ethernet
c. penyambung bnc terminator – disambung pada hujung
kabel untuk mengelakkan refleksi daripada signal..

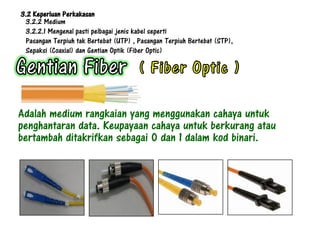

17. 3.2 Keperluan Perkakasan
3.2.2 Medium
3.2.2.1 Mengenal pasti pelbagai jenis kabel seperti
Pasangan Terpiuh tak Bertebat (UTP) , Pasangan Terpiuh Bertebat (STP),
Sepaksi (Coaxial) dan Gentian Optik (Fiber Optic)
Adalah medium rangkaian yang menggunakan cahaya untuk
penghantaran data. Keupayaan cahaya untuk berkurang atau
bertambah ditakrifkan sebagai 0 dan 1 dalam kod binari.

18. 3.2 Keperluan Perkakasan
3.2.2 Medium
3.2.2.2 Mengenal pasti pelbagai jenis media penghantaran tanpa wayar seperti
i. inframerah ii. gelombang radio iii. satelit.

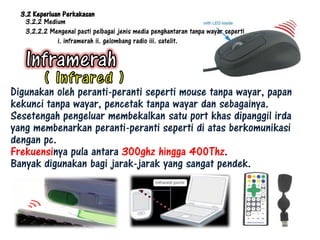

19. 3.2 Keperluan Perkakasan
3.2.2 Medium
3.2.2.2 Mengenal pasti pelbagai jenis media penghantaran tanpa wayar seperti
i. inframerah ii. gelombang radio iii. satelit.
Digunakan oleh peranti-peranti seperti mouse tanpa wayar, papan
kekunci tanpa wayar, pencetak tanpa wayar dan sebagainya.
Sesetengah pengeluar membekalkan satu port khas dipanggil irda
yang membenarkan peranti-peranti seperti di atas berkomunikasi
dengan pc.
Frekuensinya pula antara 300ghz hingga 400Thz.
Banyak digunakan bagi jarak-jarak yang sangat pendek.

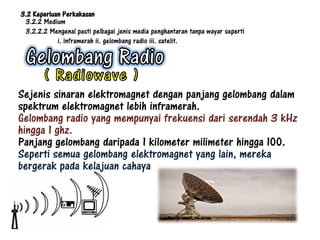

20. 3.2 Keperluan Perkakasan
3.2.2 Medium
3.2.2.2 Mengenal pasti pelbagai jenis media penghantaran tanpa wayar seperti
i. inframerah ii. gelombang radio iii. satelit.
Sejenis sinaran elektromagnet dengan panjang gelombang dalam
spektrum elektromagnet lebih inframerah.
Gelombang radio yang mempunyai frekuensi dari serendah 3 kHz
hingga 1 ghz.
Panjang gelombang daripada 1 kilometer milimeter hingga 100.
Seperti semua gelombang elektromagnet yang lain, mereka
bergerak pada kelajuan cahaya

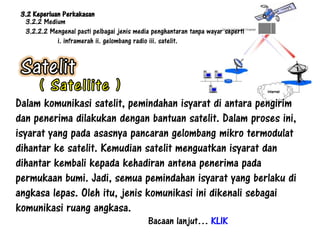

21. 3.2 Keperluan Perkakasan
3.2.2 Medium
3.2.2.2 Mengenal pasti pelbagai jenis media penghantaran tanpa wayar seperti
i. inframerah ii. gelombang radio iii. satelit.
Dalam komunikasi satelit, pemindahan isyarat di antara pengirim
dan penerima dilakukan dengan bantuan satelit. Dalam proses ini,
isyarat yang pada asasnya pancaran gelombang mikro termodulat
dihantar ke satelit. Kemudian satelit menguatkan isyarat dan
dihantar kembali kepada kehadiran antena penerima pada
permukaan bumi. Jadi, semua pemindahan isyarat yang berlaku di
angkasa lepas. Oleh itu, jenis komunikasi ini dikenali sebagai
komunikasi ruang angkasa.
Bacaan lanjut… KLIK
