1. PEMASANGAN SISTEM RANGKAIAN
KOMPUTER

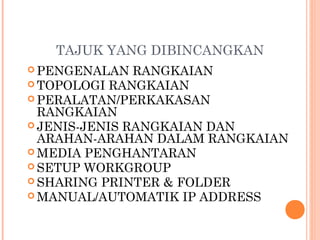

2. TAJUK YANG DIBINCANGKAN
 PENGENALAN
RANGKAIAN
 TOPOLOGI RANGKAIAN
 PERALATAN/PERKAKASAN
RANGKAIAN
 JENIS-JENIS RANGKAIAN DAN
ARAHAN-ARAHAN DALAM RANGKAIAN

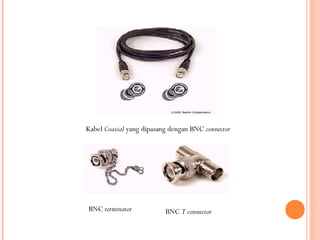

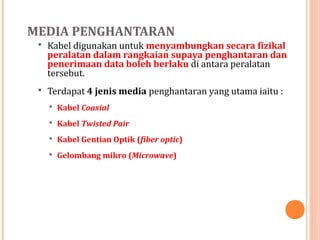

 MEDIA PENGHANTARAN

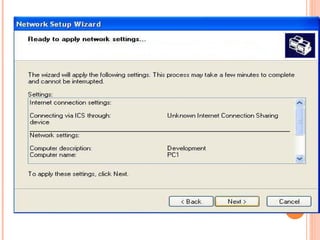

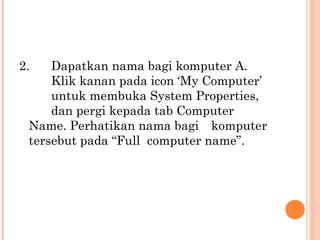

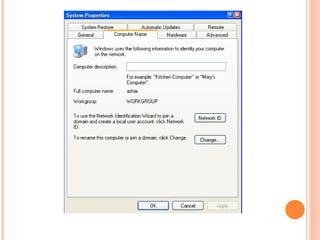

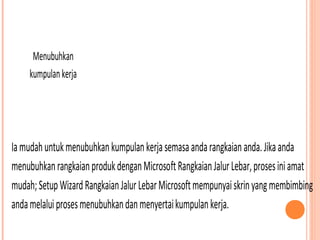

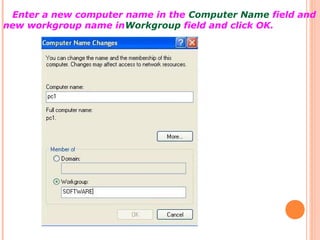

 SETUP WORKGROUP

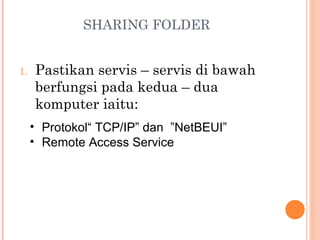

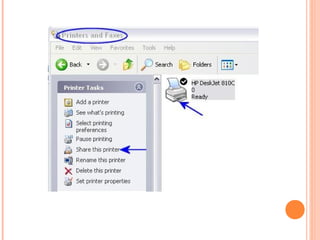

 SHARING PRINTER & FOLDER

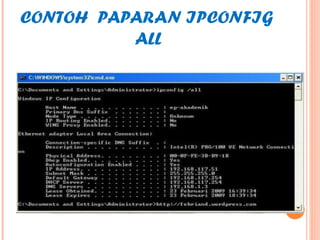

 MANUAL/AUTOMATIK IP ADDRESS

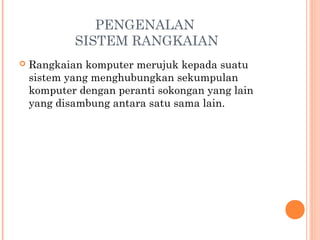

3. PENGENALAN
SISTEM RANGKAIAN

Rangkaian komputer merujuk kepada suatu
sistem yang menghubungkan sekumpulan
komputer dengan peranti sokongan yang lain
yang disambung antara satu sama lain.

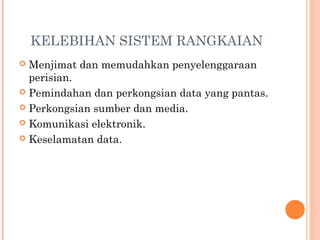

4. KELEBIHAN SISTEM RANGKAIAN
Menjimat dan memudahkan penyelenggaraan
perisian.
 Pemindahan dan perkongsian data yang pantas.
 Perkongsian sumber dan media.
 Komunikasi elektronik.
 Keselamatan data.


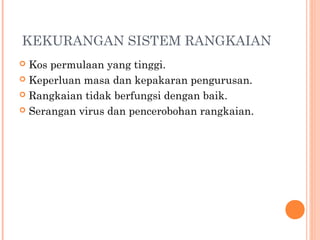

5. KEKURANGAN SISTEM RANGKAIAN
Kos permulaan yang tinggi.
 Keperluan masa dan kepakaran pengurusan.
 Rangkaian tidak berfungsi dengan baik.
 Serangan virus dan pencerobohan rangkaian.


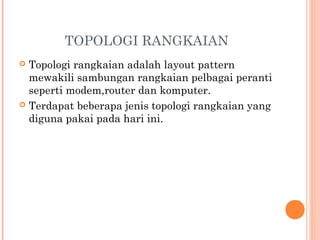

6. TOPOLOGI RANGKAIAN
Topologi rangkaian adalah layout pattern
mewakili sambungan rangkaian pelbagai peranti
seperti modem,router dan komputer.
 Terdapat beberapa jenis topologi rangkaian yang
diguna pakai pada hari ini.


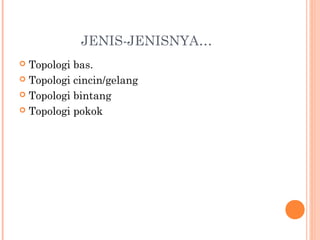

7. JENIS-JENISNYA…
Topologi bas.
 Topologi cincin/gelang
 Topologi bintang
 Topologi pokok


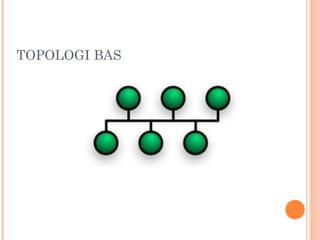

8. TOPOLOGI BAS

9. Media penghantaran terdiri dari wayar atau kabel
tunggal yang setiap nod akan disambungkan. Keduadua hujung kabel tidak bersambung.
 Piawaian paling terkenal untuk topologi ini ialah
ethernet atau IEEE802.3.


10. Kelajuan rangkaian ini biasanya 10100 dan
1000MBps.
 Rangkaian ini menggunakan media wayar pasangan
terpiuh(STP@UTP) dan kabel gentian optik


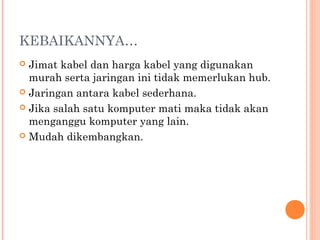

11. KEBAIKANNYA…
Jimat kabel dan harga kabel yang digunakan
murah serta jaringan ini tidak memerlukan hub.
 Jaringan antara kabel sederhana.
 Jika salah satu komputer mati maka tidak akan
menganggu komputer yang lain.
 Mudah dikembangkan.


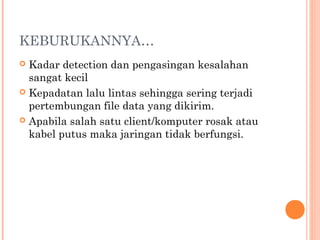

12. KEBURUKANNYA…
Kadar detection dan pengasingan kesalahan

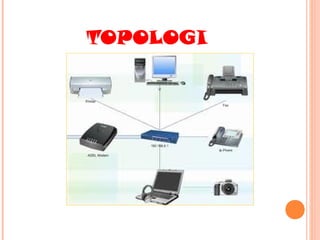

sangat kecil
 Kepadatan lalu lintas sehingga sering terjadi
pertembungan file data yang dikirim.
 Apabila salah satu client/komputer rosak atau

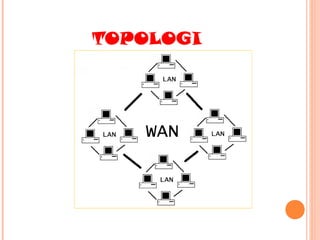

kabel putus maka jaringan tidak berfungsi.


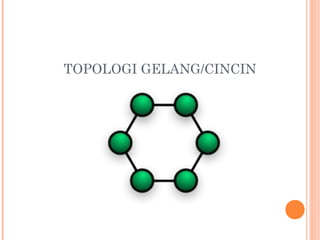

13. TOPOLOGI GELANG/CINCIN

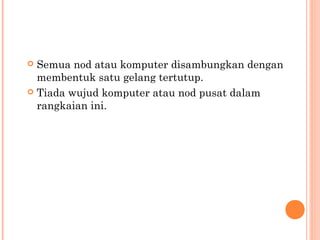

14. Semua nod atau komputer disambungkan dengan
membentuk satu gelang tertutup.
 Tiada wujud komputer atau nod pusat dalam
rangkaian ini.


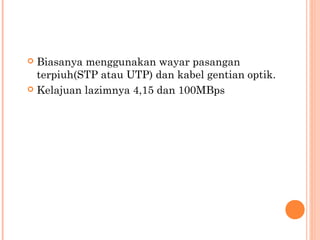

15. Biasanya menggunakan wayar pasangan
terpiuh(STP atau UTP) dan kabel gentian optik.
 Kelajuan lazimnya 4,15 dan 100MBps


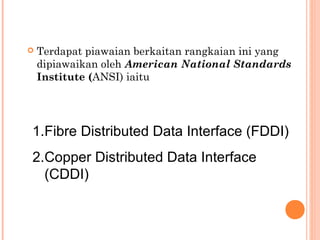

16. 
Terdapat piawaian berkaitan rangkaian ini yang
dipiawaikan oleh American National Standards
Institute (ANSI) iaitu
1.Fibre Distributed Data Interface (FDDI)
2.Copper Distributed Data Interface
(CDDI)

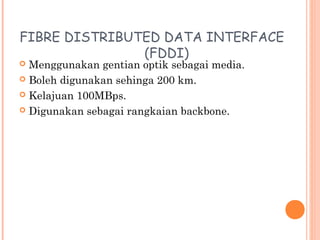

17. FIBRE DISTRIBUTED DATA INTERFACE
(FDDI)
Menggunakan gentian optik sebagai media.
 Boleh digunakan sehinga 200 km.
 Kelajuan 100MBps.
 Digunakan sebagai rangkaian backbone.


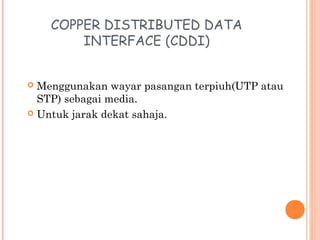

18. COPPER DISTRIBUTED DATA
INTERFACE (CDDI)
Menggunakan wayar pasangan terpiuh(UTP atau
STP) sebagai media.
 Untuk jarak dekat sahaja.


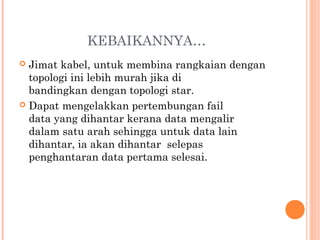

19. KEBAIKANNYA…
Jimat kabel, untuk membina rangkaian dengan
topologi ini lebih murah jika di
bandingkan dengan topologi star.
 Dapat mengelakkan pertembungan fail
data yang dihantar kerana data mengalir
dalam satu arah sehingga untuk data lain
dihantar, ia akan dihantar selepas
penghantaran data pertama selesai.


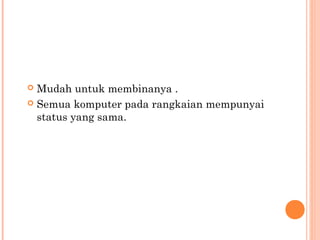

20. Mudah untuk membinanya .
 Semua komputer pada rangkaian mempunyai
status yang sama.


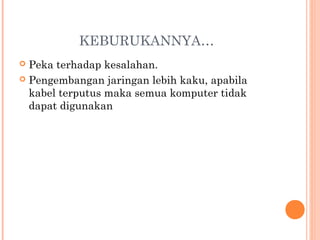

21. KEBURUKANNYA…
Peka terhadap kesalahan.
 Pengembangan jaringan lebih kaku, apabila
kabel terputus maka semua komputer tidak
dapat digunakan


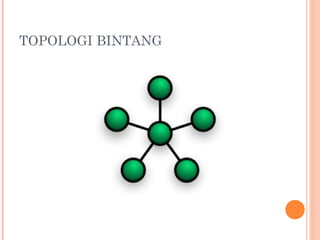

22. TOPOLOGI BINTANG

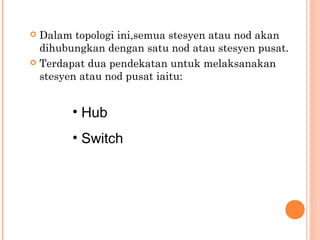

23. Dalam topologi ini,semua stesyen atau nod akan
dihubungkan dengan satu nod atau stesyen pusat.
 Terdapat dua pendekatan untuk melaksanakan
stesyen atau nod pusat iaitu:

• Hub
• Switch

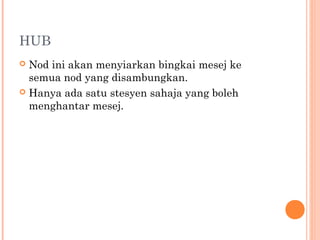

24. HUB
Nod ini akan menyiarkan bingkai mesej ke
semua nod yang disambungkan.
 Hanya ada satu stesyen sahaja yang boleh
menghantar mesej.


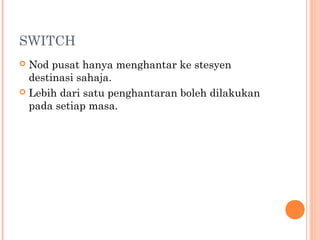

25. SWITCH
Nod pusat hanya menghantar ke stesyen
destinasi sahaja.
 Lebih dari satu penghantaran boleh dilakukan
pada setiap masa.


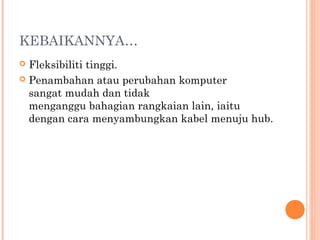

26. KEBAIKANNYA…
Fleksibiliti tinggi.
 Penambahan atau perubahan komputer
sangat mudah dan tidak
menganggu bahagian rangkaian lain, iaitu
dengan cara menyambungkan kabel menuju hub.


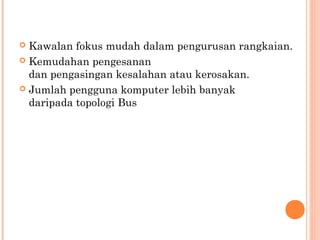

27. Kawalan fokus mudah dalam pengurusan rangkaian.
 Kemudahan pengesanan
dan pengasingan kesalahan atau kerosakan.
 Jumlah pengguna komputer lebih banyak
daripada topologi Bus


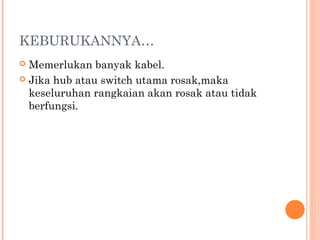

28. KEBURUKANNYA…
Memerlukan banyak kabel.
 Jika hub atau switch utama rosak,maka
keseluruhan rangkaian akan rosak atau tidak
berfungsi.


29. TOPOLOGI POKOK

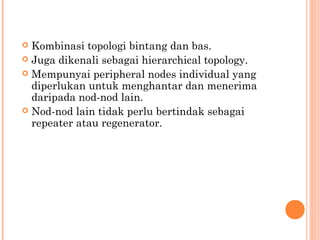

30. Kombinasi topologi bintang dan bas.
 Juga dikenali sebagai hierarchical topology.
 Mempunyai peripheral nodes individual yang
diperlukan untuk menghantar dan menerima
daripada nod-nod lain.
 Nod-nod lain tidak perlu bertindak sebagai
repeater atau regenerator.


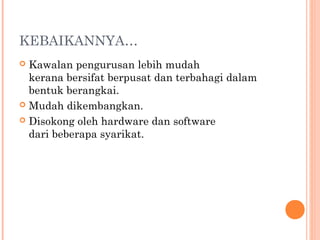

31. KEBAIKANNYA…
Kawalan pengurusan lebih mudah
kerana bersifat berpusat dan terbahagi dalam
bentuk berangkai.
 Mudah dikembangkan.
 Disokong oleh hardware dan software
dari beberapa syarikat.


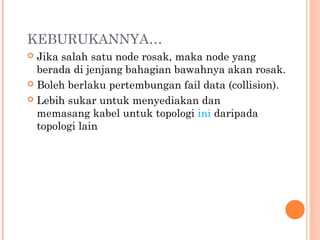

32. KEBURUKANNYA…
Jika salah satu node rosak, maka node yang
berada di jenjang bahagian bawahnya akan rosak.
 Boleh berlaku pertembungan fail data (collision).
 Lebih sukar untuk menyediakan dan
memasang kabel untuk topologi ini daripada
topologi lain


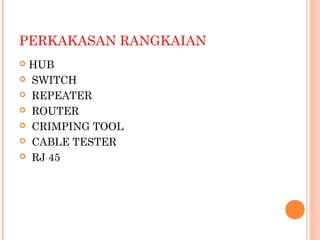

33. PERKAKASAN RANGKAIAN
HUB
 SWITCH
 REPEATER
 ROUTER
 CRIMPING TOOL
 CABLE TESTER
 RJ 45


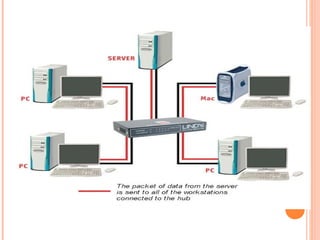

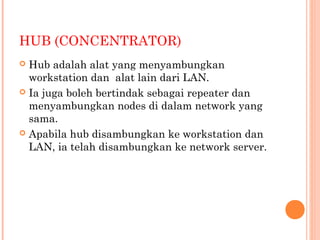

34. HUB (CONCENTRATOR)
Hub adalah alat yang menyambungkan
workstation dan alat lain dari LAN.
 Ia juga boleh bertindak sebagai repeater dan
menyambungkan nodes di dalam network yang
sama.
 Apabila hub disambungkan ke workstation dan
LAN, ia telah disambungkan ke network server.


36. Hub
juga menjalankan proses
‘downlink’ iaitu kelajuan data
terpaksa dibahagikan kepada nodes
(pc) yang sedang menggunakan
sistem rangkaian.

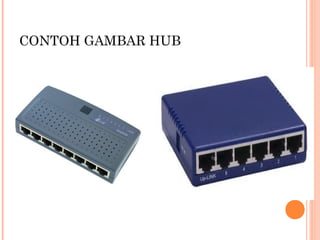

37. CONTOH GAMBAR HUB

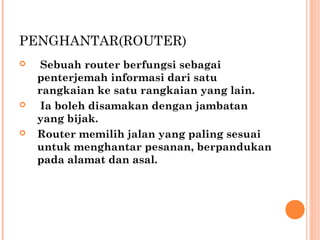

38. PENGHANTAR(ROUTER)



Sebuah router berfungsi sebagai
penterjemah informasi dari satu
rangkaian ke satu rangkaian yang lain.
Ia boleh disamakan dengan jambatan
yang bijak.
Router memilih jalan yang paling sesuai
untuk menghantar pesanan, berpandukan
pada alamat dan asal.

39. 


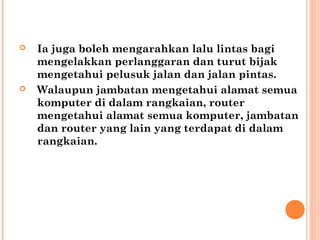

Ia juga boleh mengarahkan lalu lintas bagi
mengelakkan perlanggaran dan turut bijak
mengetahui pelusuk jalan dan jalan pintas.
Walaupun jambatan mengetahui alamat semua
komputer di dalam rangkaian, router
mengetahui alamat semua komputer, jambatan
dan router yang lain yang terdapat di dalam
rangkaian.

40. CONTOH GAMBAR ROUTER

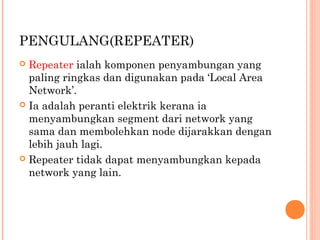

41. PENGULANG(REPEATER)
Repeater ialah komponen penyambungan yang
paling ringkas dan digunakan pada ‘Local Area
Network’.
 Ia adalah peranti elektrik kerana ia
menyambungkan segment dari network yang
sama dan membolehkan node dijarakkan dengan
lebih jauh lagi.
 Repeater tidak dapat menyambungkan kepada
network yang lain.


42. 

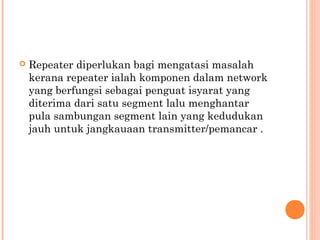

Repeater diperlukan bagi mengatasi masalah
kerana repeater ialah komponen dalam network
yang berfungsi sebagai penguat isyarat yang
diterima dari satu segment lalu menghantar
pula sambungan segment lain yang kedudukan
jauh untuk jangkauaan transmitter/pemancar .

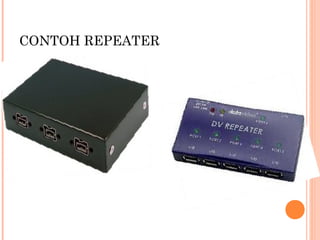

43. CONTOH REPEATER

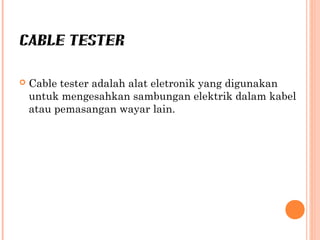

44. CABLE TESTER

Cable tester adalah alat eletronik yang digunakan
untuk mengesahkan sambungan elektrik dalam kabel
atau pemasangan wayar lain.

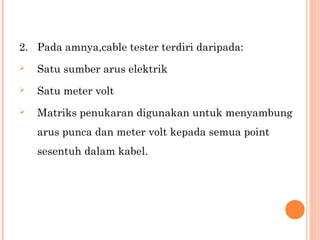

45. 2. Pada amnya,cable tester terdiri daripada:

Satu sumber arus elektrik

Satu meter volt

Matriks penukaran digunakan untuk menyambung
arus punca dan meter volt kepada semua point
sesentuh dalam kabel.

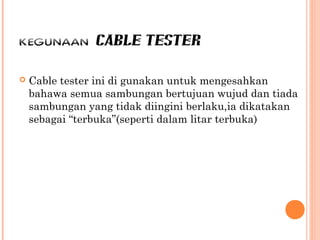

46. KEGUNAAN CABLE TESTER

Cable tester ini di gunakan untuk mengesahkan
bahawa semua sambungan bertujuan wujud dan tiada
sambungan yang tidak diingini berlaku,ia dikatakan
sebagai “terbuka”(seperti dalam litar terbuka)

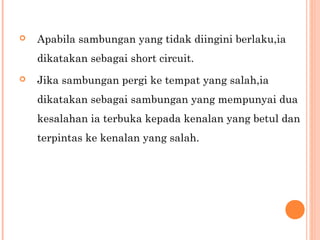

47. 
Apabila sambungan yang tidak diingini berlaku,ia
dikatakan sebagai short circuit.

Jika sambungan pergi ke tempat yang salah,ia
dikatakan sebagai sambungan yang mempunyai dua
kesalahan ia terbuka kepada kenalan yang betul dan
terpintas ke kenalan yang salah.

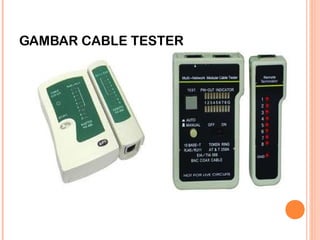

48. GAMBAR CABLE TESTER

49. CRIMPING TOOL
1.
Crimping tool adalah alat yang di reka untuk
menyambung penyambung akhir kabel.
2.
Crimping tool adalah alat yang digunakan untuk
mengepit wayar UTP ke penyambung RJ45 .

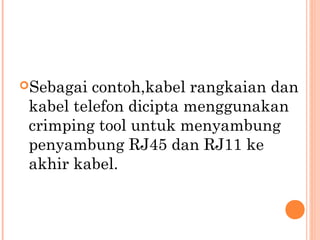

50. Sebagai
contoh,kabel rangkaian dan
kabel telefon dicipta menggunakan
crimping tool untuk menyambung
penyambung RJ45 dan RJ11 ke
akhir kabel.

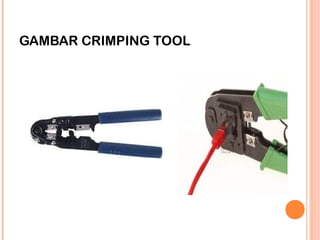

51. GAMBAR CRIMPING TOOL

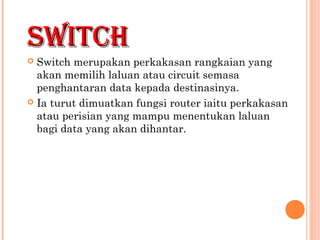

52. SWITCH
Switch merupakan perkakasan rangkaian yang
akan memilih laluan atau circuit semasa
penghantaran data kepada destinasinya.
 Ia turut dimuatkan fungsi router iaitu perkakasan
atau perisian yang mampu menentukan laluan
bagi data yang akan dihantar.


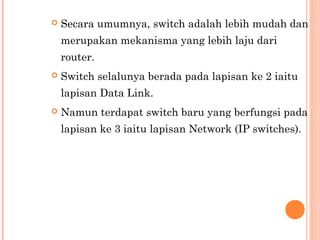

53. 
Secara umumnya, switch adalah lebih mudah dan
merupakan mekanisma yang lebih laju dari
router.

Switch selalunya berada pada lapisan ke 2 iaitu
lapisan Data Link.

Namun terdapat switch baru yang berfungsi pada
lapisan ke 3 iaitu lapisan Network (IP switches).

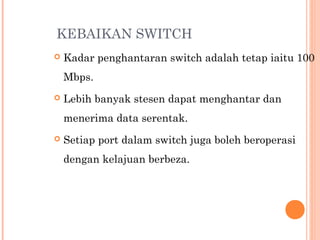

54. KEBAIKAN SWITCH

Kadar penghantaran switch adalah tetap iaitu 100
Mbps.

Lebih banyak stesen dapat menghantar dan
menerima data serentak.

Setiap port dalam switch juga boleh beroperasi
dengan kelajuan berbeza.

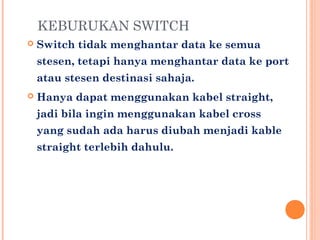

55. KEBURUKAN SWITCH

Switch tidak menghantar data ke semua
stesen, tetapi hanya menghantar data ke port
atau stesen destinasi sahaja.

Hanya dapat menggunakan kabel straight,
jadi bila ingin menggunakan kabel cross
yang sudah ada harus diubah menjadi kable
straight terlebih dahulu.

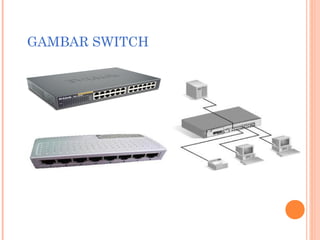

56. GAMBAR SWITCH

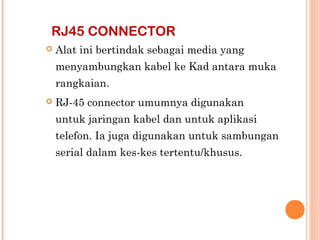

57. RJ45 CONNECTOR

Alat ini bertindak sebagai media yang
menyambungkan kabel ke Kad antara muka
rangkaian.

RJ-45 connector umumnya digunakan
untuk jaringan kabel dan untuk aplikasi
telefon. Ia juga digunakan untuk sambungan
serial dalam kes-kes tertentu/khusus.

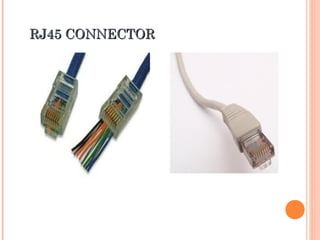

58. RJ45 CONNECTOR

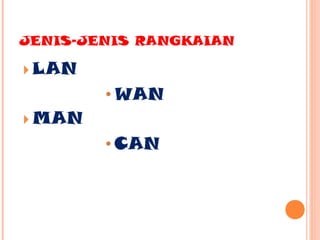

59. JENIS-JENIS RANGKAIAN

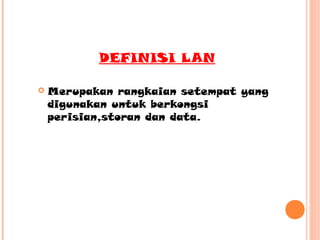

60. DEFINISI LAN

Merupakan rangkaian setempat yang
digunakan untuk berkongsi
perisian,storan dan data.

61. CIRI-CIRI LAN
Bersaiz kecil & tidak melibatkan talian
telefon.
• Membawa maklumat melalui data.
 Menghubungkan dalam kawasan geografi
yang terhad.
 Memerlukan saluran komunikasi,komputer
& peranti rangkaian.
•

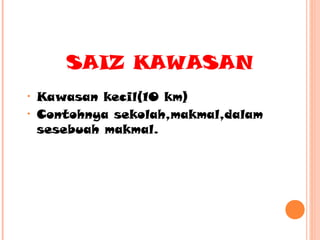

62. SAIZ KAWASAN
•
•
Kawasan kecil(10 km)
Contohnya sekolah,makmal,dalam
sesebuah makmal.

63. TOPOLOGI

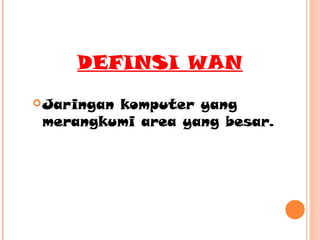

64. DEFINSI WAN
 Jaringan
komputer yang
merangkumi area yang besar.

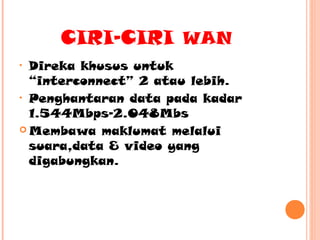

65. CIRI-CIRI WAN
Direka khusus untuk
“interconnect” 2 atau lebih.
• Penghantaran data pada kadar
1.544Mbps-2.048Mbs
 Membawa maklumat melalui
suara,data & video yang
digabungkan.
•

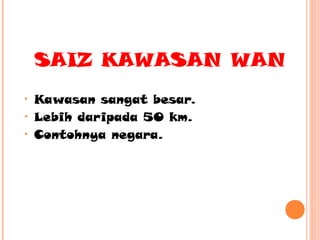

66. SAIZ KAWASAN WAN
•
•
•
Kawasan sangat besar.
Lebih daripada 50 km.
Contohnya negara.

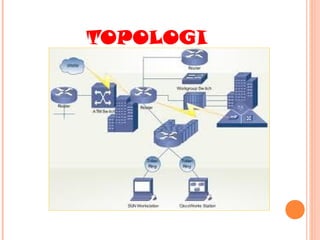

67. TOPOLOGI

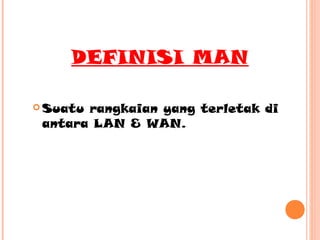

68. DEFINISI MAN
 Suatu
rangkaian yang terletak di
antara LAN & WAN.

69. CIRI-CIRI
 Menyediakan
khidmat gabungan
suara,data,imej & video.
 Tidak beroperasi menggunakan
talian telefon awam.
 Mengunakan media penghantaran
berprestasi tinggi & menjangkau
seluruh bandar.

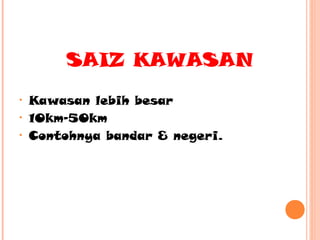

70. SAIZ KAWASAN
•
•
•
Kawasan lebih besar
10km-50km
Contohnya bandar & negeri.

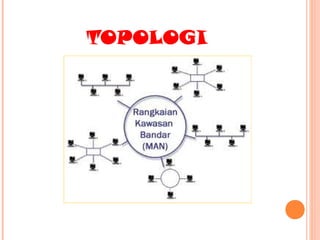

71. TOPOLOGI

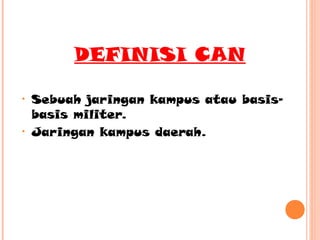

72. DEFINISI CAN
•
•
Sebuah jaringan kampus atau basisbasis militer.
Jaringan kampus daerah.

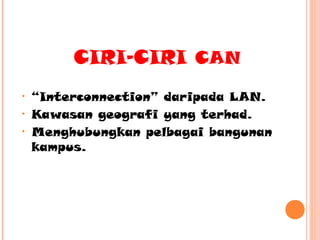

73. CIRI-CIRI CAN
•
•
•
“Interconnection” daripada LAN.
Kawasan geografi yang terhad.
Menghubungkan pelbagai bangunan
kampus.

74. SAIZ KAWASAN
 Saiz
kawasan yang lebih besar
daripada LAN,tapi lebih kecil
daripada MAN.

75. TOPOLOGI

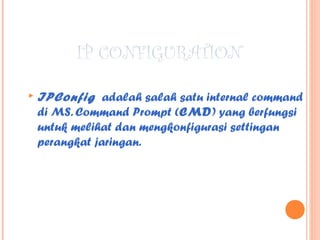

76. IP CONFIGURATION

IPConfig adalah salah satu internal command
di MS. Command Prompt (CMD) yang berfungsi
untuk melihat dan mengkonfigurasi settingan
perangkat jaringan.

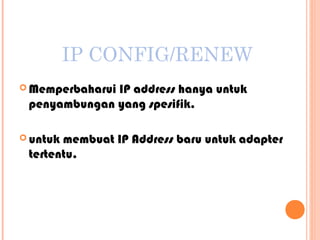

77. IP CONFIG/RENEW
 Memperbaharui
IP address hanya untuk
penyambungan yang spesifik.
 untuk
membuat IP Address baru untuk adapter
tertentu.

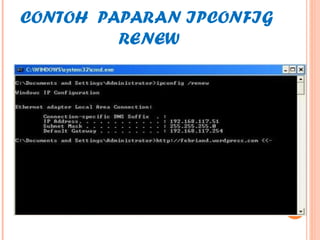

78. CONTOH PAPARAN IPCONFIG
RENEW

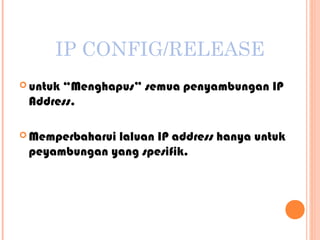

79. IP CONFIG/RELEASE
 untuk
“Menghapus” semua penyambungan IP
Address.
 Memperbaharui
laluan IP address hanya untuk
peyambungan yang spesifik.

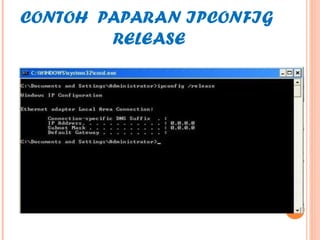

80. CONTOH PAPARAN IPCONFIG
RELEASE

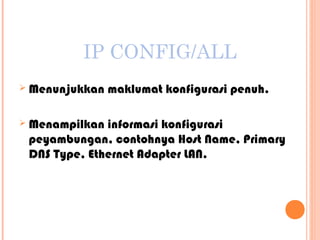

81. IP CONFIG/ALL

Menunjukkan maklumat konfigurasi penuh.

Menampilkan informasi konfigurasi
peyambungan, contohnya Host Name, Primary
DNS Type, Ethernet Adapter LAN.

82. CONTOH PAPARAN IPCONFIG
ALL

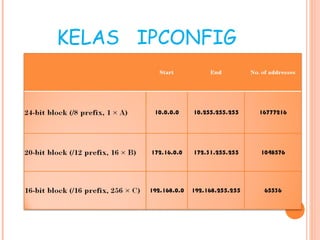

83. KELAS IPCONFIG

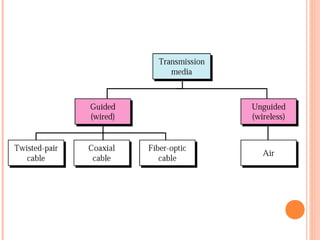

84. MEDIA PENGHANTARAN
 Kabel digunakan untuk menyambungkan secara fizikal
peralatan dalam rangkaian supaya penghantaran dan
penerimaan data boleh berlaku di antara peralatan
tersebut.
 Terdapat 4 jenis media penghantaran yang utama iaitu :
 Kabel Coaxial
 Kabel Twisted Pair
 Kabel Gentian Optik (fiber optic)
 Gelombang mikro (Microwave)

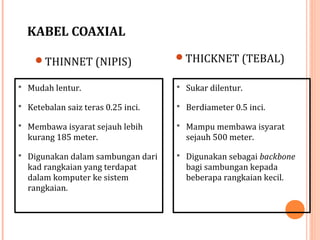

86. KABEL COAXIAL
THINNET (NIPIS)
THICKNET (TEBAL)
 Mudah lentur.
 Sukar dilentur.
 Ketebalan saiz teras 0.25 inci.
 Berdiameter 0.5 inci.
 Membawa isyarat sejauh lebih
 Mampu membawa isyarat
kurang 185 meter.
 Digunakan dalam sambungan dari
kad rangkaian yang terdapat
dalam komputer ke sistem
rangkaian.
sejauh 500 meter.
 Digunakan sebagai backbone
bagi sambungan kepada
beberapa rangkaian kecil.

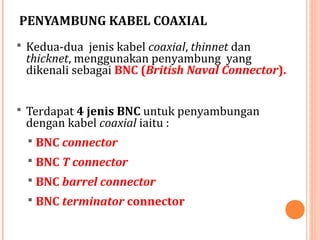

87. PENYAMBUNG KABEL COAXIAL
 Kedua-dua jenis kabel coaxial, thinnet dan
thicknet, menggunakan penyambung yang
dikenali sebagai BNC (British Naval Connector).
 Terdapat 4 jenis BNC untuk penyambungan
dengan kabel coaxial iaitu :
 BNC connector
 BNC T connector
 BNC barrel connector
 BNC terminator connector

88. Kabel Coaxial yang dipasang dengan BNC connector
BNC terminator
BNC T connector

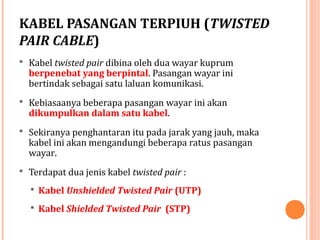

89. KABEL PASANGAN TERPIUH (TWISTED
PAIR CABLE)
 Kabel twisted pair dibina oleh dua wayar kuprum
berpenebat yang berpintal. Pasangan wayar ini
bertindak sebagai satu laluan komunikasi.
 Kebiasaanya beberapa pasangan wayar ini akan
dikumpulkan dalam satu kabel.
 Sekiranya penghantaran itu pada jarak yang jauh, maka
kabel ini akan mengandungi beberapa ratus pasangan
wayar.
 Terdapat dua jenis kabel twisted pair :
 Kabel Unshielded Twisted Pair (UTP)
 Kabel Shielded Twisted Pair (STP)

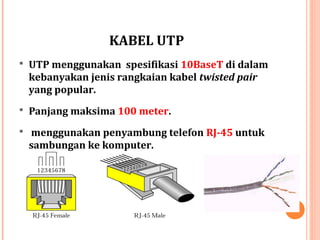

90. KABEL UTP
 UTP menggunakan spesifikasi 10BaseT di dalam
kebanyakan jenis rangkaian kabel twisted pair
yang popular.
 Panjang maksima 100 meter.
 menggunakan penyambung telefon RJ-45 untuk
sambungan ke komputer.

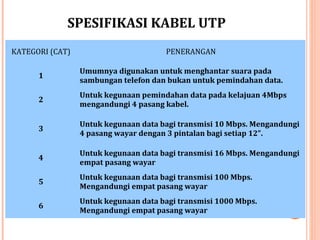

91. SPESIFIKASI KABEL UTP
KATEGORI (CAT)
PENERANGAN
1
Umumnya digunakan untuk menghantar suara pada
sambungan telefon dan bukan untuk pemindahan data.
2
Untuk kegunaan pemindahan data pada kelajuan 4Mbps
mengandungi 4 pasang kabel.
3
Untuk kegunaan data bagi transmisi 10 Mbps. Mengandungi
4 pasang wayar dengan 3 pintalan bagi setiap 12”.
4
Untuk kegunaan data bagi transmisi 16 Mbps. Mengandungi
empat pasang wayar
5
Untuk kegunaan data bagi transmisi 100 Mbps.
Mengandungi empat pasang wayar
6
Untuk kegunaan data bagi transmisi 1000 Mbps.
Mengandungi empat pasang wayar

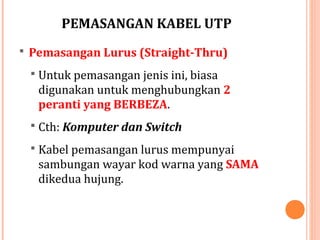

92. PEMASANGAN KABEL UTP
 Pemasangan Lurus (Straight-Thru)
 Untuk pemasangan jenis ini, biasa
digunakan untuk menghubungkan 2
peranti yang BERBEZA.
 Cth: Komputer dan Switch
 Kabel pemasangan lurus mempunyai
sambungan wayar kod warna yang SAMA
dikedua hujung.

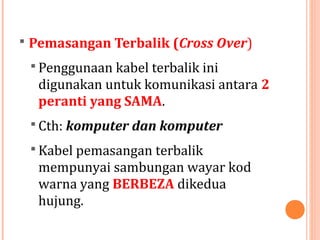

93.  Pemasangan Terbalik (Cross Over)
 Penggunaan kabel terbalik ini
digunakan untuk komunikasi antara 2
peranti yang SAMA.
 Cth: komputer dan komputer
 Kabel pemasangan terbalik
mempunyai sambungan wayar kod
warna yang BERBEZA dikedua
hujung.

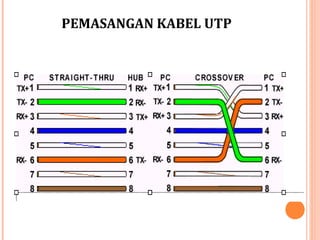

94. PEMASANGAN KABEL UTP

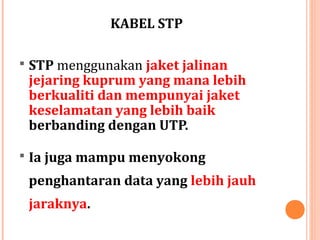

95. KABEL STP
 STP menggunakan jaket jalinan
jejaring kuprum yang mana lebih
berkualiti dan mempunyai jaket
keselamatan yang lebih baik
berbanding dengan UTP.
 Ia juga mampu menyokong
penghantaran data yang lebih jauh
jaraknya.

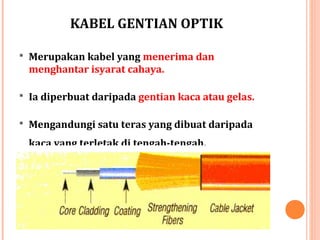

96. KABEL GENTIAN OPTIK
 Merupakan kabel yang menerima dan
menghantar isyarat cahaya.
 Ia diperbuat daripada gentian kaca atau gelas.
 Mengandungi satu teras yang dibuat daripada
kaca yang terletak di tengah-tengah.

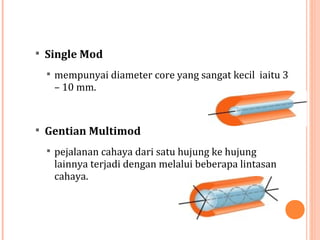

97.  Single Mod
 mempunyai diameter core yang sangat kecil iaitu 3
– 10 mm.
 Gentian Multimod
 pejalanan cahaya dari satu hujung ke hujung
lainnya terjadi dengan melalui beberapa lintasan
cahaya.

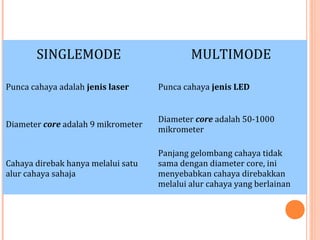

98. SINGLEMODE
MULTIMODE
Punca cahaya adalah jenis laser
Punca cahaya jenis LED
Diameter core adalah 9 mikrometer
Diameter core adalah 50-1000
mikrometer
Cahaya direbak hanya melalui satu
alur cahaya sahaja
Panjang gelombang cahaya tidak
sama dengan diameter core, ini
menyebabkan cahaya direbakkan
melalui alur cahaya yang berlainan

99. KEBAIKAN KABEL GENTIAN OPTIK
 Nipis (Thinner)
 Muatan Tinggi (Higher carrying capacity)
 Kurang Kadar Kelemahan Isyarat (Less signal
degradation)
 Isyarat Digital (Digital signals)
 Tidak Mudah Terbakar/meletup (Non-flammable)
 Ringan (Lightweight)
 Keluasan Lebar Jalur
 Mudah diselenggara.

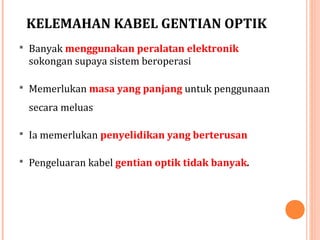

100. KELEMAHAN KABEL GENTIAN OPTIK
 Banyak menggunakan peralatan elektronik
sokongan supaya sistem beroperasi
 Memerlukan masa yang panjang untuk penggunaan
secara meluas
 Ia memerlukan penyelidikan yang berterusan
 Pengeluaran kabel gentian optik tidak banyak.

101. GELOMBANG PENGHANTARAN TANPA
WAYAR

102. GELOMBANG PENGHANTARAN TANPA
WAYAR
 Gelombang radio – utk komunikasi multicast, spt
radio, TV & sistem paging
 Gelombang Mikro - utk komunikasi unicast spt
telefon bimbit, rangkaian satelit dan rangkaian
wireless
 Isyarat Infra-red – utk komunikasi jrk dekat
(terhad) yg tertutup dgn menggunakan penghantaran
line-of-sight.

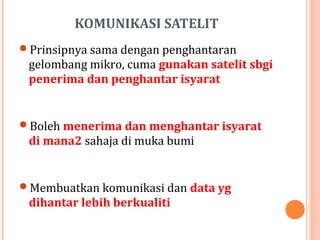

103. KOMUNIKASI SATELIT
Prinsipnya sama dengan penghantaran
gelombang mikro, cuma gunakan satelit sbgi
penerima dan penghantar isyarat
Boleh menerima dan menghantar isyarat
di mana2 sahaja di muka bumi
Membuatkan komunikasi dan data yg
dihantar lebih berkualiti

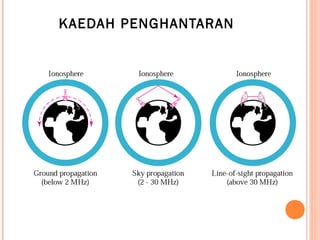

104. KAEDAH PENGHANTARAN

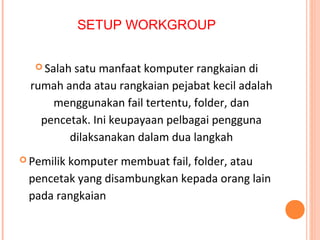

105. SETUP WORKGROUP
 Salah
satu manfaat komputer rangkaian di
rumah anda atau rangkaian pejabat kecil adalah
menggunakan fail tertentu, folder, dan
pencetak. Ini keupayaan pelbagai pengguna
dilaksanakan dalam dua langkah
 Pemilik
komputer membuat fail, folder, atau
pencetak yang disambungkan kepada orang lain
pada rangkaian (proses yang dikenali sebagai
"berkongsi").

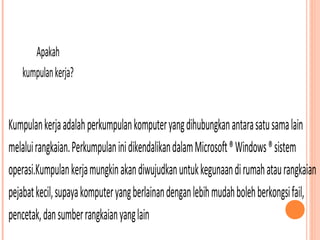

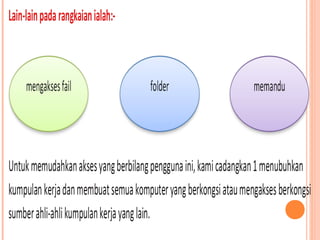

107. Apakah
kumpulan kerja?
Kumpulan kerja adalah perkumpulan komputer yang dihubungkan antara satu sama lain
melalui rangkaian. Perkumpulan ini dikendalikan dalam Microsoft ® Windows ® sistem
operasi.Kumpulan kerja mungkin akan diwujudkan untuk kegunaan di rumah atau rangkaian
pejabat kecil, supaya komputer yang berlainan dengan lebih mudah boleh berkongsi fail,
pencetak, dan sumber rangkaian yang lain

108. Menubuhkan
kumpulan kerja
Ia mudah untuk menubuhkan kumpulan kerja semasa anda rangkaian anda. Jika anda
menubuhkan rangkaian produk dengan Microsoft Rangkaian Jalur Lebar, proses ini amat
mudah; Setup Wizard Rangkaian Jalur Lebar Microsoft mempunyai skrin yang membimbing
anda melalui proses menubuhkan dan menyertai kumpulan kerja.

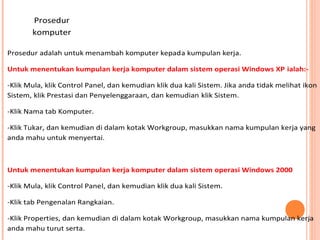

109. Prosedur
komputer
Prosedur adalah untuk menambah komputer kepada kumpulan kerja.
Untuk menentukan kumpulan kerja komputer dalam sistem operasi Windows XP ialah:-Klik Mula, klik Control Panel, dan kemudian klik dua kali Sistem. Jika anda tidak melihat ikon
Sistem, klik Prestasi dan Penyelenggaraan, dan kemudian klik Sistem.
-Klik Nama tab Komputer.
-Klik Tukar, dan kemudian di dalam kotak Workgroup, masukkan nama kumpulan kerja yang
anda mahu untuk menyertai.
Untuk menentukan kumpulan kerja komputer dalam sistem operasi Windows 2000
-Klik Mula, klik Control Panel, dan kemudian klik dua kali Sistem.
-Klik tab Pengenalan Rangkaian.
-Klik Properties, dan kemudian di dalam kotak Workgroup, masukkan nama kumpulan kerja
anda mahu turut serta.

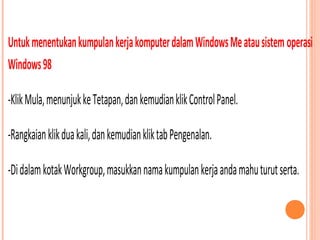

110. Untuk menentukan kumpulan kerja komputer dalam Windows Me atau sistem operasi
Windows 98
-Klik Mula, menunjuk ke Tetapan, dan kemudian klik Control Panel.
-Rangkaian klik dua kali, dan kemudian klik tab Pengenalan.
-Di dalam kotak Workgroup, masukkan nama kumpulan kerja anda mahu turut serta.

111. Konvensyen penamaan workgroup dan komputer
-Apabila anda mencipta nama untuk kumpulan kerja atau komputer anda ia adalah penting
untuk ambil perhatian beberapa tertentu konvensyen penamaan.
Nama workgroup nama kumpulan kerja mesti:
-Jadi user yang sama untuk semua komputer dalam kumpulan kerja
-Berbeza daripada nama mana-mana komputer dalam kumpulan kerja
-Biasanya adalah kurang daripada 16 aksara
-Biasanya tidak mengandungi mana-mana daripada ciri yang berikut:;: "<> * + = |,?
Selepas anda telah menubuhkan kumpulan kerja dan nama komputer anda, anda boleh
menubuhkan perkongsian fail antara fail, folder, dan pencetak dalam kumpulan kerja anda.

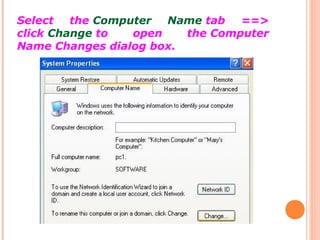

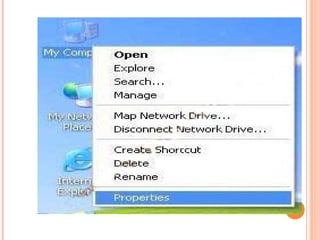

113. Select
the Computer
Name tab
==>
click Change to
open
the Computer
Name Changes dialog box.

114. Enter a new computer name in the Computer Name field and
new workgroup name inWorkgroup field and click OK.

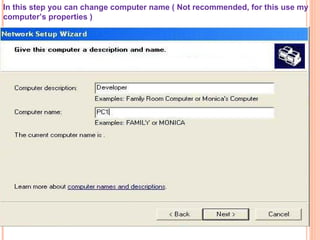

115. In this step you can change computer name ( Not recommended, for this use my
computer’s properties )

116. Now set correct workgroup name (Default will be MSHOME)

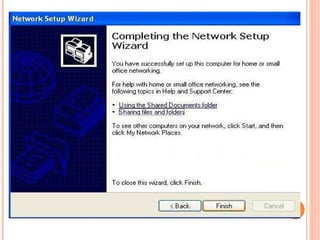

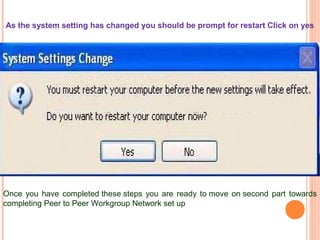

118. As the system setting has changed you should be prompt for restart Click on yes
Once you have completed these steps you are ready to move on second part towards
completing Peer to Peer Workgroup Network set up

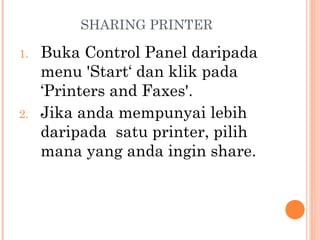

120. SHARING PRINTER
1.
2.
Buka Control Panel daripada
menu 'Start‘ dan klik pada
‘Printers and Faxes'.
Jika anda mempunyai lebih
daripada satu printer, pilih
mana yang anda ingin share.

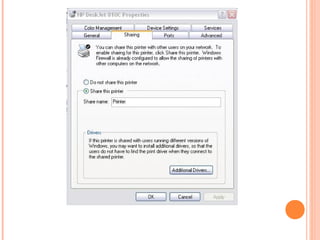

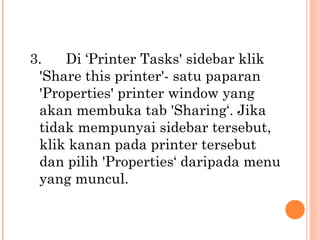

122. 3.
Di ‘Printer Tasks' sidebar klik
'Share this printer'- satu paparan
'Properties' printer window yang
akan membuka tab 'Sharing‘. Jika
tidak mempunyai sidebar tersebut,
klik kanan pada printer tersebut
dan pilih 'Properties‘ daripada menu
yang muncul.

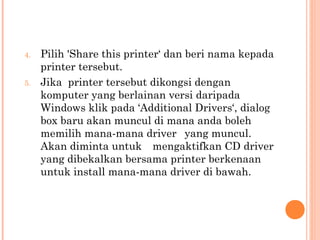

124. 4.
5.
Pilih 'Share this printer‘ dan beri nama kepada
printer tersebut.
Jika printer tersebut dikongsi dengan
komputer yang berlainan versi daripada
Windows klik pada ‘Additional Drivers‘, dialog
box baru akan muncul di mana anda boleh
memilih mana-mana driver yang muncul.
Akan diminta untuk mengaktifkan CD driver
yang dibekalkan bersama printer berkenaan
untuk install mana-mana driver di bawah.

126. 6. Klik 'Apply‘ kemudian 'OK' untuk
menutup paparan printer
Properties.
Icon printer akan bertukar
menjadi seperti rajah di bawah
menunjukkan ia telah dikongsi .

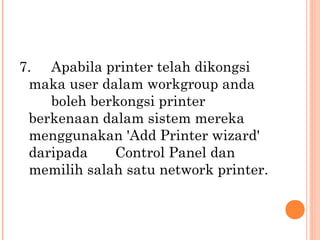

127. 7. Apabila printer telah dikongsi
maka user dalam workgroup anda
boleh berkongsi printer
berkenaan dalam sistem mereka
menggunakan 'Add Printer wizard'
daripada
Control Panel dan
memilih salah satu network printer.

128. SHARING FOLDER
1.
Pastikan servis – servis di bawah
berfungsi pada kedua – dua
komputer iaitu:
• Protokol“ TCP/IP” dan ”NetBEUI”
• Remote Access Service

129. 2.
Dapatkan nama bagi komputer A.
Klik kanan pada icon ‘My Computer’
untuk membuka System Properties,
dan pergi kepada tab Computer
Name. Perhatikan nama bagi komputer
tersebut pada “Full computer name”.

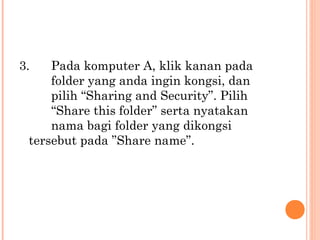

131. 3.
Pada komputer A, klik kanan pada
folder yang anda ingin kongsi, dan
pilih “Sharing and Security”. Pilih
“Share this folder” serta nyatakan
nama bagi folder yang dikongsi
tersebut pada ”Share name”.

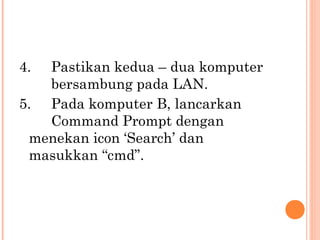

132. 4.
Pastikan kedua – dua komputer
bersambung pada LAN.
5. Pada komputer B, lancarkan
Command Prompt dengan
menekan icon ‘Search’ dan
masukkan “cmd”.

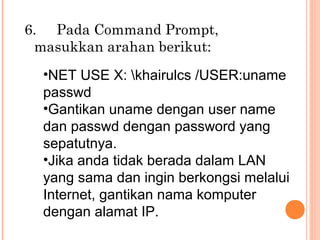

133. 6. Pada Command Prompt,
masukkan arahan berikut:
•NET USE X: khairulcs /USER:uname
passwd
•Gantikan uname dengan user name
dan passwd dengan password yang
sepatutnya.
•Jika anda tidak berada dalam LAN
yang sama dan ingin berkongsi melalui
Internet, gantikan nama komputer
dengan alamat IP.

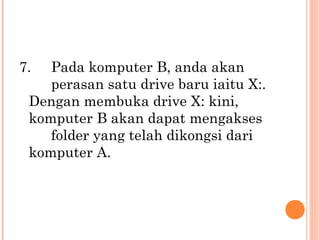

134. 7.
Pada komputer B, anda akan
perasan satu drive baru iaitu X:.
Dengan membuka drive X: kini,
komputer B akan dapat mengakses
folder yang telah dikongsi dari
komputer A.

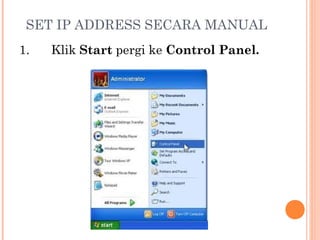

135. SET IP ADDRESS SECARA MANUAL
1.
Klik Start pergi ke Control Panel.

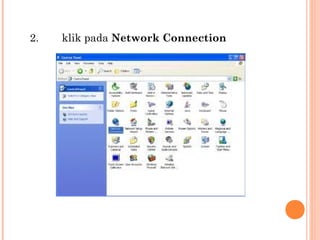

136. 2.
klik pada Network Connection

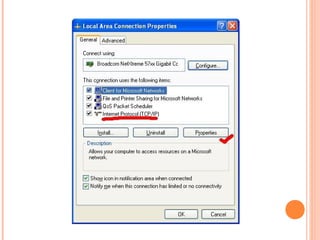

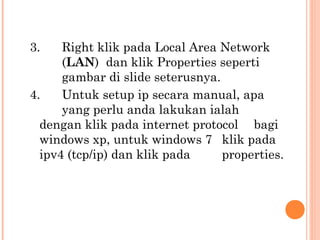

137. 3.
Right klik pada Local Area Network
(LAN) dan klik Properties seperti
gambar di slide seterusnya.
4.
Untuk setup ip secara manual, apa
yang perlu anda lakukan ialah
dengan klik pada internet protocol bagi
windows xp, untuk windows 7 klik pada
ipv4 (tcp/ip) dan klik pada
properties.

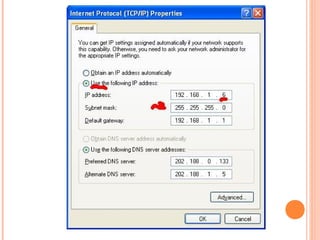

139. 5.
6.
Apa yang perlu anda lakukan ialah
dengan klik pada use the following ip
address dan masukkan ip pada
komputer anda secara manual. Untuk 3
nombor terawal iaitu 192.168.1.XXX
adalah sama kalau anda nak setup
untuk komputer lain, cuma yang berbeza
ialah digit terakhir tu, seperti yang saya
tunjuk iaitu 6. Ia merupakan alamat
untuk komputer anda bermula dari 2253.
Untuk subnet mask ip akan masuk
secara automatik kalau anda tekan TAB
di keyboard ataupun terus ke Default
Gateway
