1. Afandi Nur Aziz Thohari, ST

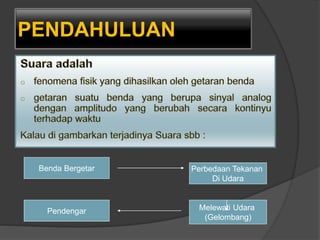

3. PENDAHULUAN
Benda Bergetar Perbedaan Tekanan
Di Udara
Pendengar Melewati Udara
(Gelombang)

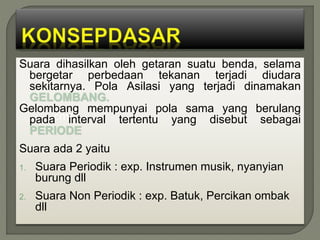

4. Suara dihasilkan oleh getaran suatu benda, selama
bergetar perbedaan tekanan terjadi diudara
sekitarnya. Pola Asilasi yang terjadi dinamakan
GELOMBANG.
Gelombang mempunyai pola sama yang berulang
pada interval tertentu yang disebut sebagai
PERIODE
Suara ada 2 yaitu
1. Suara Periodik : exp. Instrumen musik, nyanyian
burung dll
2. Suara Non Periodik : exp. Batuk, Percikan ombak
dll
cm2

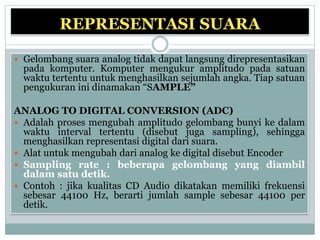

8. REPRESENTASI SUARA
 Gelombang suara analog tidak dapat langsung direpresentasikan
pada komputer. Komputer mengukur amplitudo pada satuan
waktu tertentu untuk menghasilkan sejumlah angka. Tiap satuan
pengukuran ini dinamakan “SAMPLE”
ANALOG TO DIGITAL CONVERSION (ADC)
 Adalah proses mengubah amplitudo gelombang bunyi ke dalam
waktu interval tertentu (disebut juga sampling), sehingga
menghasilkan representasi digital dari suara.
 Alat untuk mengubah dari analog ke digital disebut Encoder
 Sampling rate : beberapa gelombang yang diambil
dalam satu detik.
 Contoh : jika kualitas CD Audio dikatakan memiliki frekuensi
sebesar 44100 Hz, berarti jumlah sample sebesar 44100 per
detik.

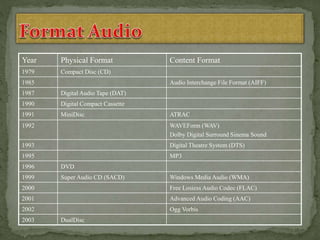

10. Year Physical Format Content Format
1979 Compact Disc (CD)
1985 Audio Interchange File Format (AIFF)
1987 Digital Audio Tape (DAT)
1990 Digital Compact Cassette
1991 MiniDisc ATRAC
1992 WAVEForm (WAV)
Dolby Digital Surround Sinema Sound
1993 Digital Theatre System (DTS)
1995 MP3
1996 DVD
1999 Super Audio CD (SACD) Windows Media Audio (WMA)
2000 Free Losiess Audio Codec (FLAC)
2001 Advanced Audio Coding (AAC)
2002 Ogg Vorbis
2003 DualDisc

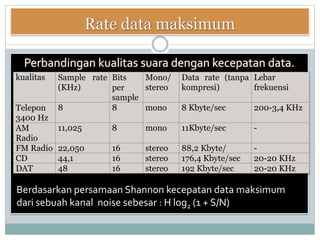

11. kualitas Sample rate
(KHz)
Bits
per
sample
Mono/
stereo
Data rate (tanpa
kompresi)
Lebar
frekuensi
Telepon
3400 Hz
8 8 mono 8 Kbyte/sec 200-3,4 KHz
AM
Radio
11,025 8 mono 11Kbyte/sec -
FM Radio 22,050 16 stereo 88,2 Kbyte/ -
CD 44,1 16 stereo 176,4 Kbyte/sec 20-20 KHz
DAT 48 16 stereo 192 Kbyte/sec 20-20 KHz
Berdasarkan persamaan Shannon kecepatan data maksimum
dari sebuah kanal noise sebesar : H log2 (1 + S/N)

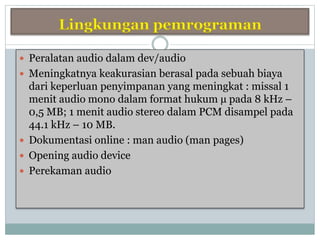

12.  Peralatan audio dalam dev/audio
 Meningkatnya keakurasian berasal pada sebuah biaya
dari keperluan penyimpanan yang meningkat : missal 1
menit audio mono dalam format hukum µ pada 8 kHz –
0,5 MB; 1 menit audio stereo dalam PCM disampel pada
44.1 kHz – 10 MB.
 Dokumentasi online : man audio (man pages)
 Opening audio device
 Perekaman audio

13. Sistem operasi windows untuk audio
• Windows waveform (.wav), merupakan standar format audio
windows 3.x, windows XP
• MPEG Layer 3 (MP3/ .mp3)
• CD-audio (.cda)
• Musical instruments digital interface atau MIDI (.mid atau
.midi), format audio untuk menyimpan suara dari piano, gitar,
gabungan beberapa alat musik.
• Audio video interleaving atau AVI (.avi), standar format video
Windows 3.x.
• Motion picture expert groups atau MPEG (.mpg atau .mpeg)
• Advanced system format atau ASF (.asf), untuk mengirimkan
media-streaming melalui jaringan.

14. AAC (Advanced Audio Coding) [ .m4a ]

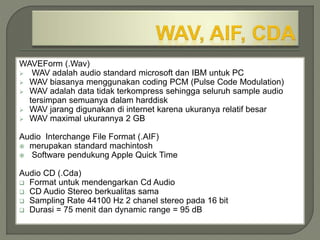

15. WAVEForm (.Wav)
 WAV adalah audio standard microsoft dan IBM untuk PC
 WAV biasanya menggunakan coding PCM (Pulse Code Modulation)
 WAV adalah data tidak terkompress sehingga seluruh sample audio
tersimpan semuanya dalam harddisk
 WAV jarang digunakan di internet karena ukuranya relatif besar
 WAV maximal ukurannya 2 GB
Audio Interchange File Format (.AIF)
 merupakan standard machintosh
 Software pendukung Apple Quick Time
Audio CD (.Cda)
 Format untuk mendengarkan Cd Audio
 CD Audio Stereo berkualitas sama
 Sampling Rate 44100 Hz 2 chanel stereo pada 16 bit
 Durasi = 75 menit dan dynamic range = 95 dB

17. Media audio yaitu media untuk menyampaikan pesan atau
rangkaian pesan hanya melalui suara
Media audio mempunyai sifat yang khas, yaitu:
 Hanya mengandalkan suara (indera pendengaran)
 Personal
 Cenderung satu arah
 Mampu menggugah imaginasi

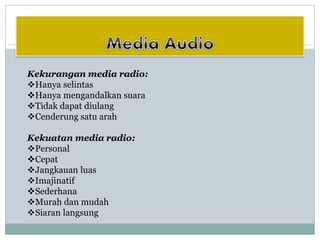

18. Kekurangan media radio:
Hanya selintas
Hanya mengandalkan suara
Tidak dapat diulang
Cenderung satu arah
Kekuatan media radio:
Personal
Cepat
Jangkauan luas
Imajinatif
Sederhana
Murah dan mudah
Siaran langsung

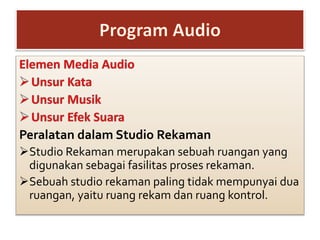

19. Peralatan dalam Studio Rekaman
Studio Rekaman merupakan sebuah ruangan yang
digunakan sebagai fasilitas proses rekaman.
Sebuah studio rekaman paling tidak mempunyai dua
ruangan, yaitu ruang rekam dan ruang kontrol.

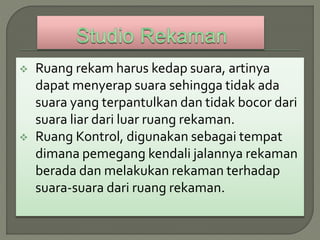

20.  Ruang rekam harus kedap suara, artinya
dapat menyerap suara sehingga tidak ada
suara yang terpantulkan dan tidak bocor dari
suara liar dari luar ruang rekaman.
 Ruang Kontrol, digunakan sebagai tempat
dimana pemegang kendali jalannya rekaman
berada dan melakukan rekaman terhadap
suara-suara dari ruang rekaman.

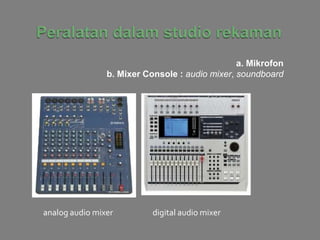

21. a. Mikrofon
b. Mixer Console : audio mixer, soundboard
analog audio mixer digital audio mixer

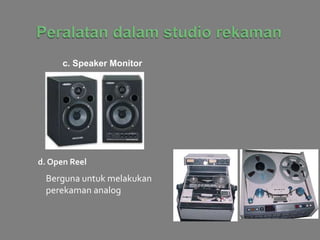

22. c. Speaker Monitor
d. Open Reel
Berguna untuk melakukan
perekaman analog

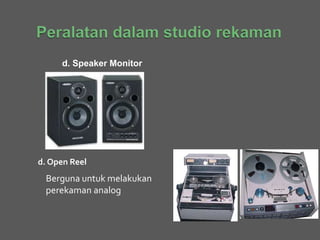

23. d. Speaker Monitor
d. Open Reel
Berguna untuk melakukan
perekaman analog

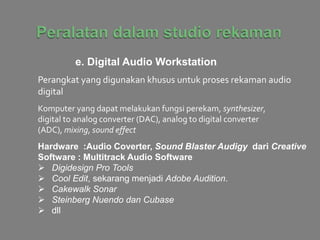

24. e. Digital Audio Workstation
Perangkat yang digunakan khusus untuk proses rekaman audio
digital
Komputer yang dapat melakukan fungsi perekam, synthesizer,
digital to analog converter (DAC), analog to digital converter
(ADC), mixing, sound effect
Hardware :Audio Coverter, Sound Blaster Audigy dari Creative
Software : Multitrack Audio Software
 Digidesign Pro Tools
 Cool Edit, sekarang menjadi Adobe Audition.
 Cakewalk Sonar
 Steinberg Nuendo dan Cubase
 dll

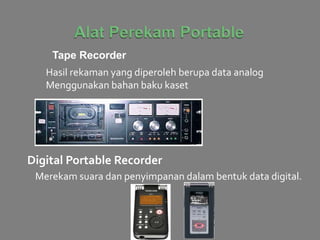

25. Tape Recorder
Hasil rekaman yang diperoleh berupa data analog
Menggunakan bahan baku kaset
Digital Portable Recorder
Merekam suara dan penyimpanan dalam bentuk data digital.

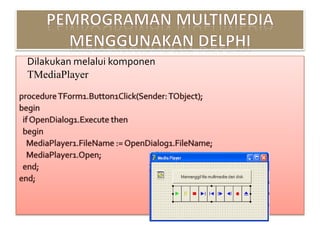

26. Dilakukan melalui komponen
TMediaPlayer

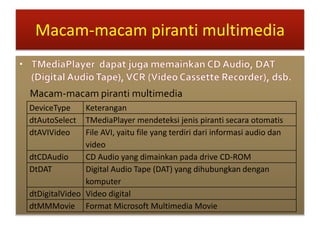

27. Macam-macam piranti multimedia
Macam-macam piranti multimedia
DeviceType Keterangan
dtAutoSelect TMediaPlayer mendeteksi jenis piranti secara otomatis
dtAVIVideo File AVI, yaitu file yang terdiri dari informasi audio dan
video
dtCDAudio CD Audio yang dimainkan pada drive CD-ROM
DtDAT Digital Audio Tape (DAT) yang dihubungkan dengan
komputer
dtDigitalVideo Video digital
dtMMMovie Format Microsoft Multimedia Movie

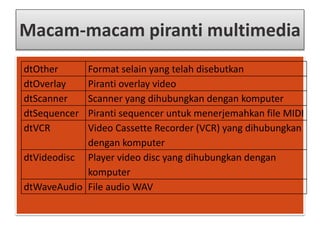

28. Macam-macam piranti multimedia
dtOther Format selain yang telah disebutkan
dtOverlay Piranti overlay video
dtScanner Scanner yang dihubungkan dengan komputer
dtSequencer Piranti sequencer untuk menerjemahkan file MIDI
dtVCR Video Cassette Recorder (VCR) yang dihubungkan
dengan komputer
dtVideodisc Player video disc yang dihubungkan dengan
komputer
dtWaveAudio File audio WAV
