Pertemuan 2 Dasar – dasar Mikrokontroler dan Coding Awal.pdf

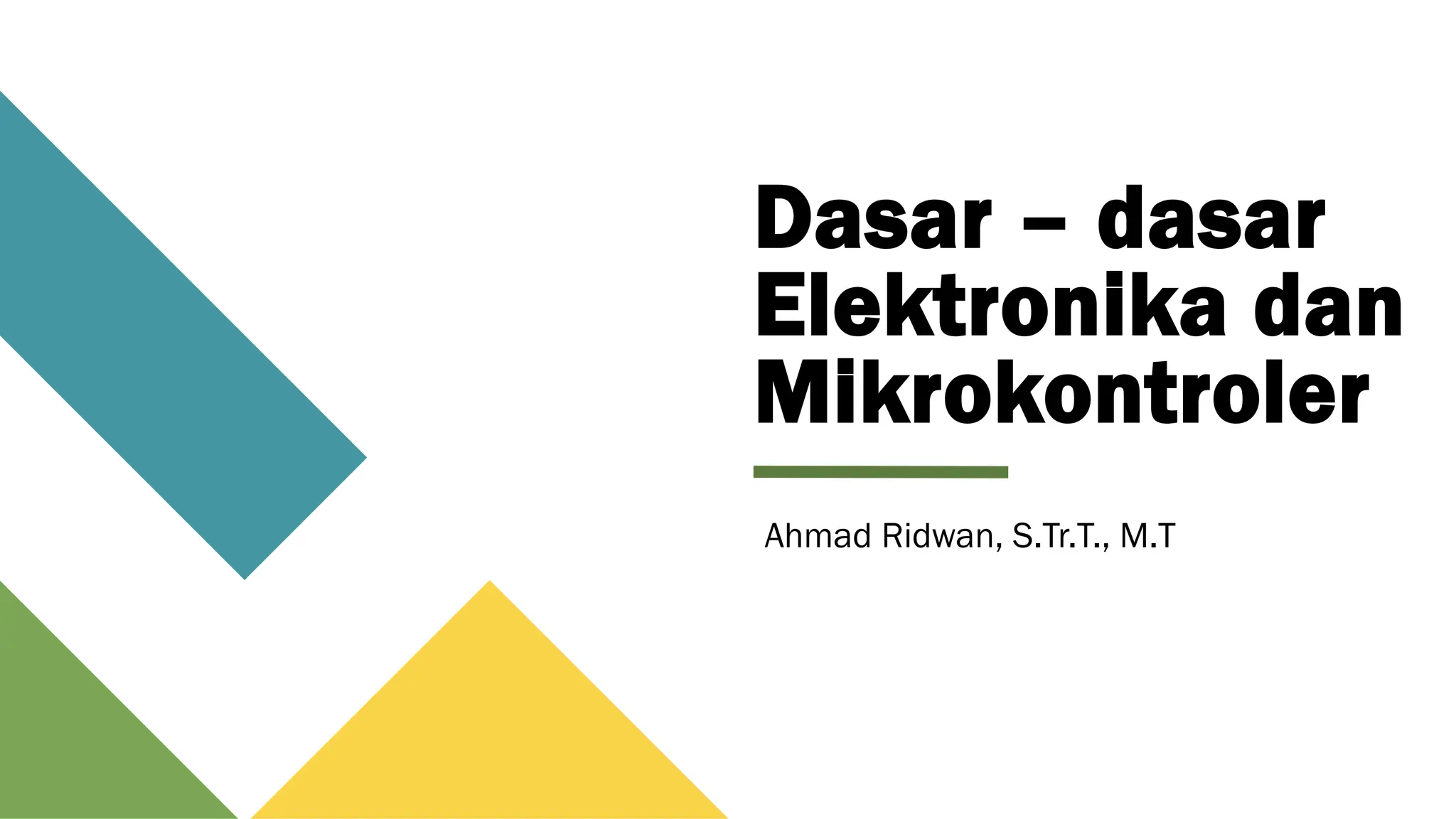

- 1. Dasar – dasar Elektronikadan Mikrokontroler Ahmad Ridwan, S.Tr.T., M.T

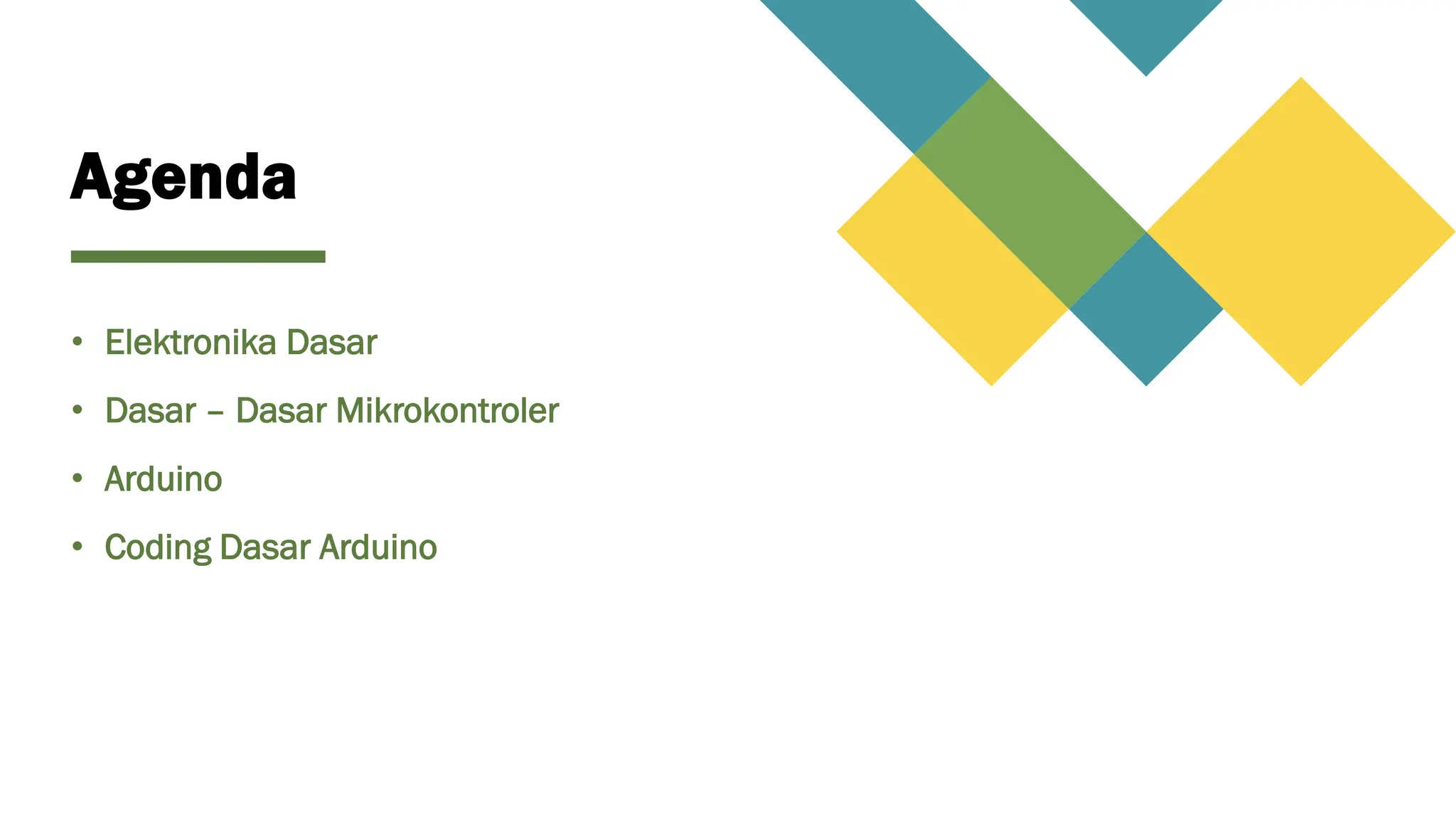

- 2. Agenda • Elektronika Dasar •Dasar – Dasar Mikrokontroler • Arduino • Coding Dasar Arduino
- 3.

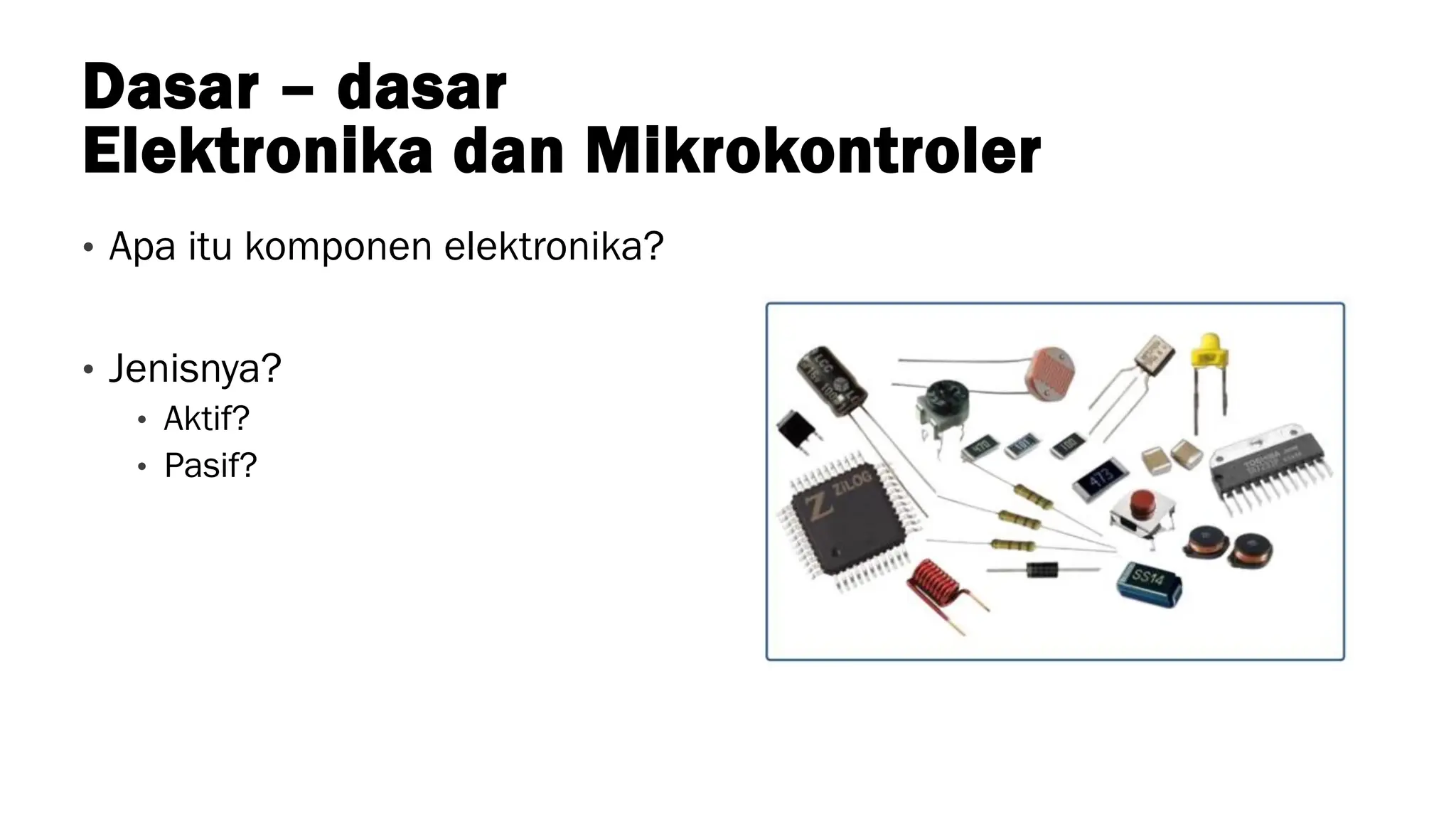

- 4. Dasar – dasar Elektronikadan Mikrokontroler • Apa itu komponen elektronika? • Jenisnya? • Aktif? • Pasif?

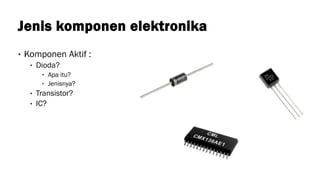

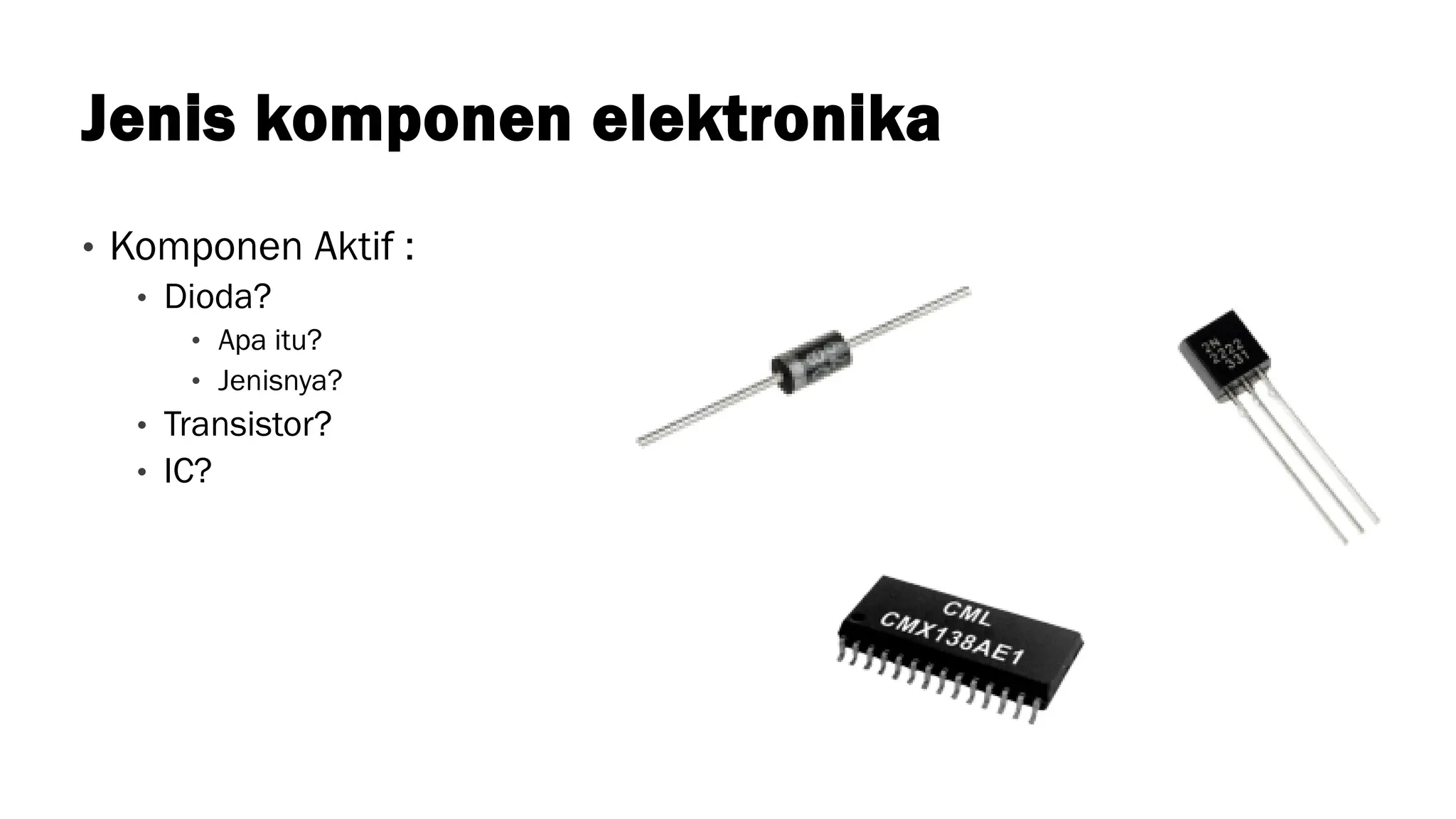

- 5. Jenis komponen elektronika •Komponen Aktif : • Dioda? • Apa itu? • Jenisnya? • Transistor? • IC?

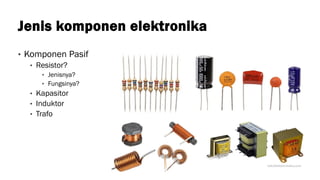

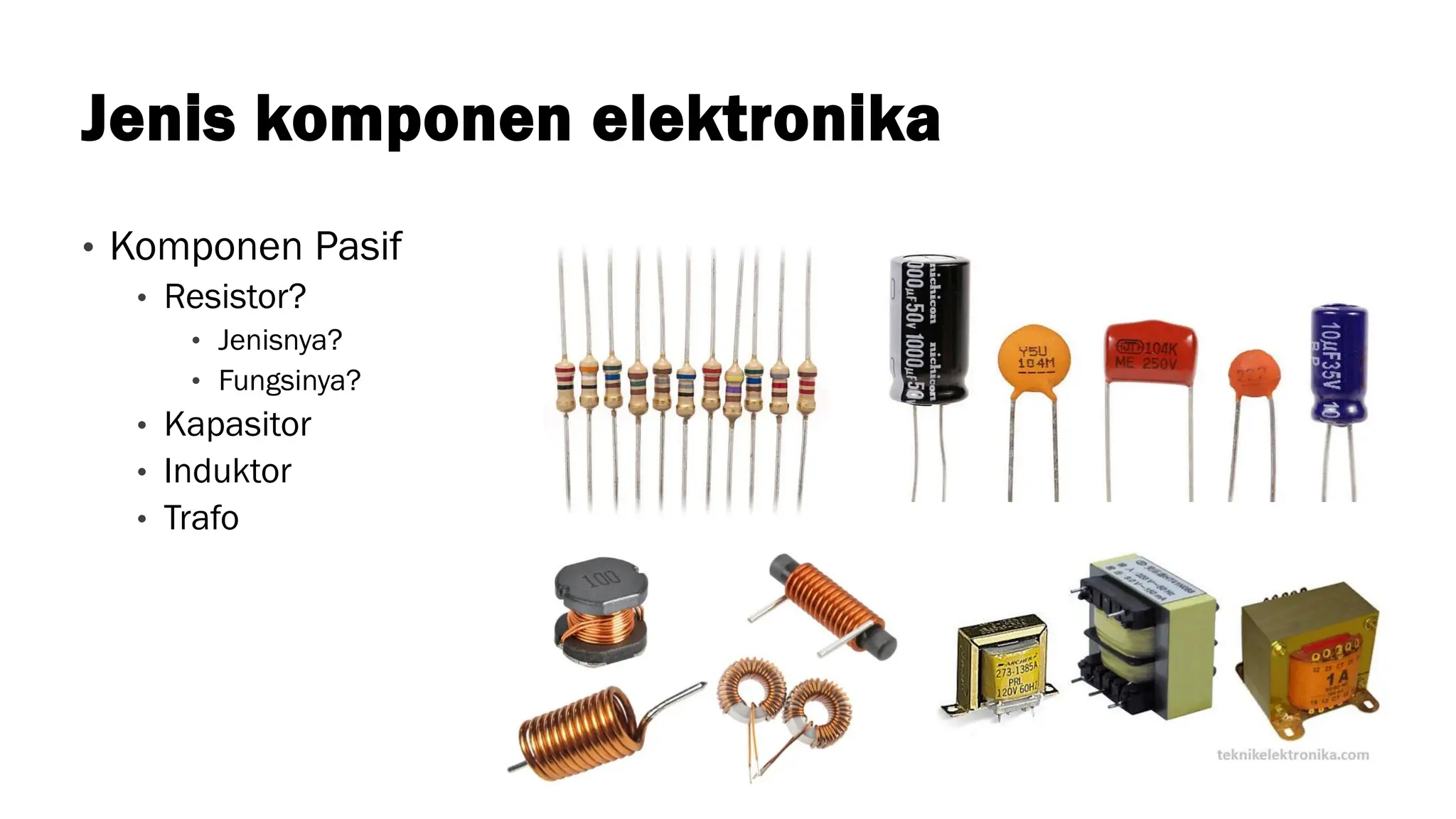

- 6. Jenis komponen elektronika •Komponen Pasif • Resistor? • Jenisnya? • Fungsinya? • Kapasitor • Induktor • Trafo

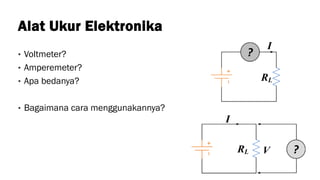

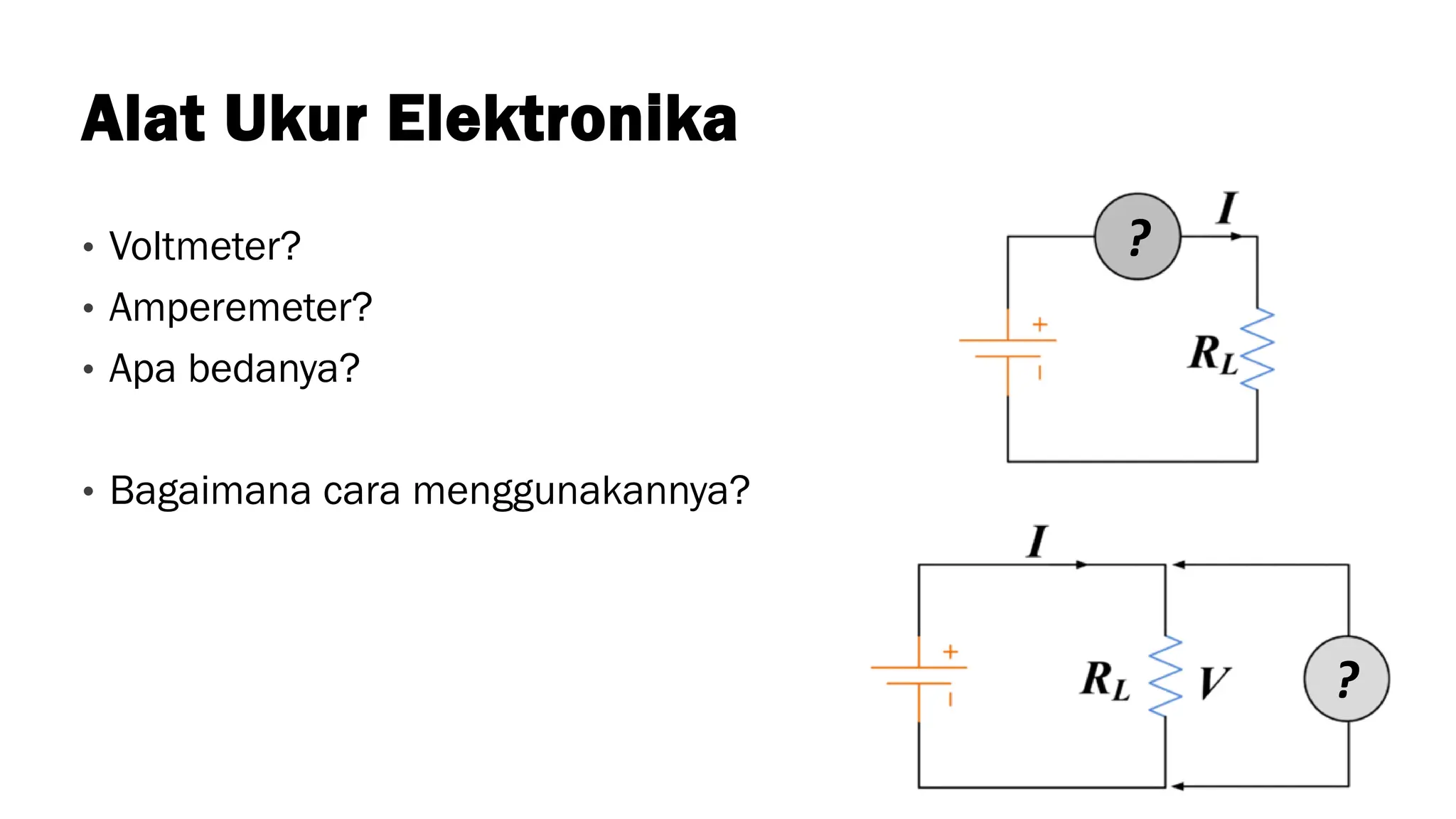

- 7. Alat Ukur Elektronika •Voltmeter? • Amperemeter? • Apa bedanya? • Bagaimana cara menggunakannya? ? ?
- 8.

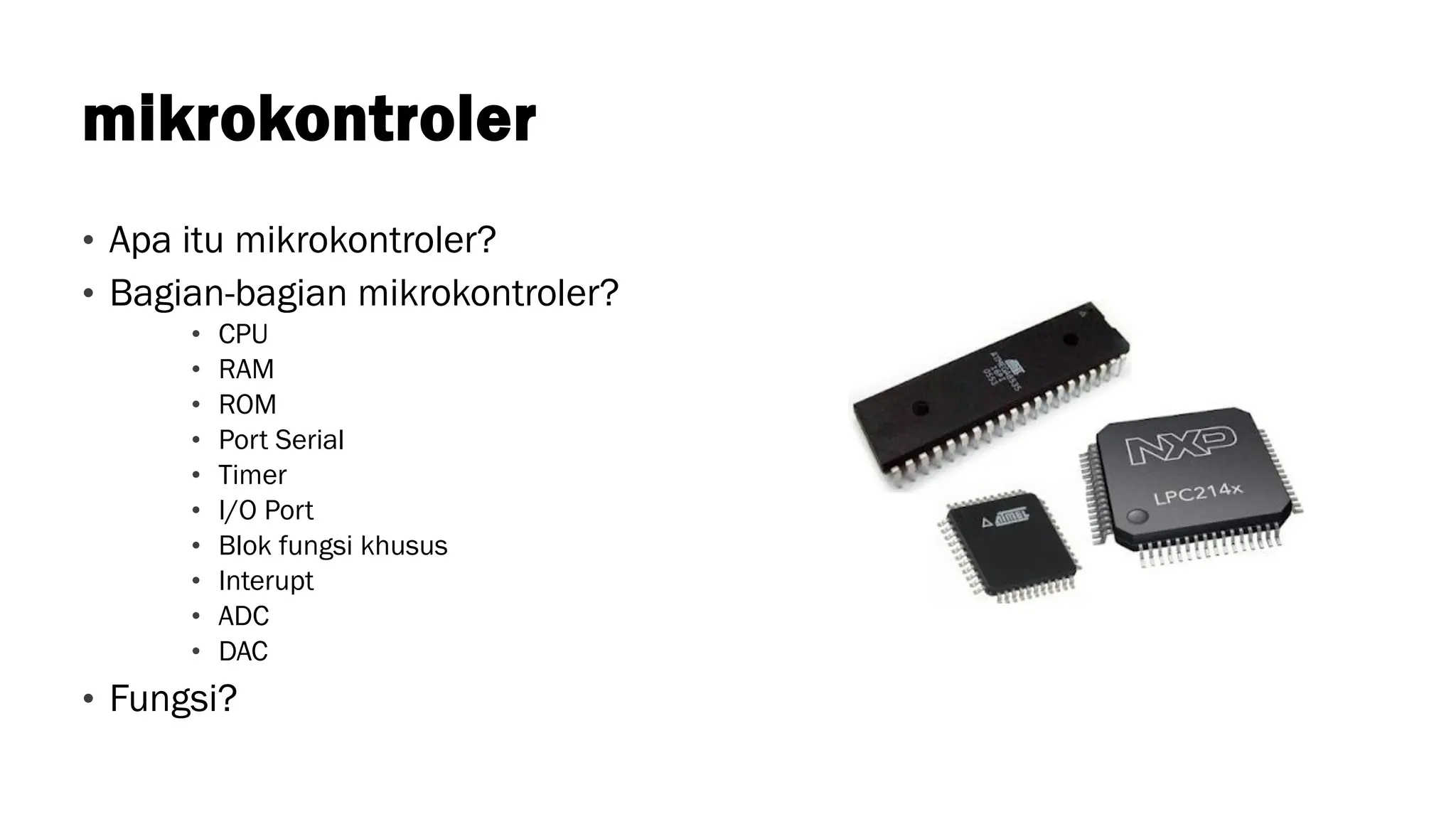

- 9. mikrokontroler • Apa itumikrokontroler? • Bagian-bagian mikrokontroler? • CPU • RAM • ROM • Port Serial • Timer • I/O Port • Blok fungsi khusus • Interupt • ADC • DAC • Fungsi?
- 10.

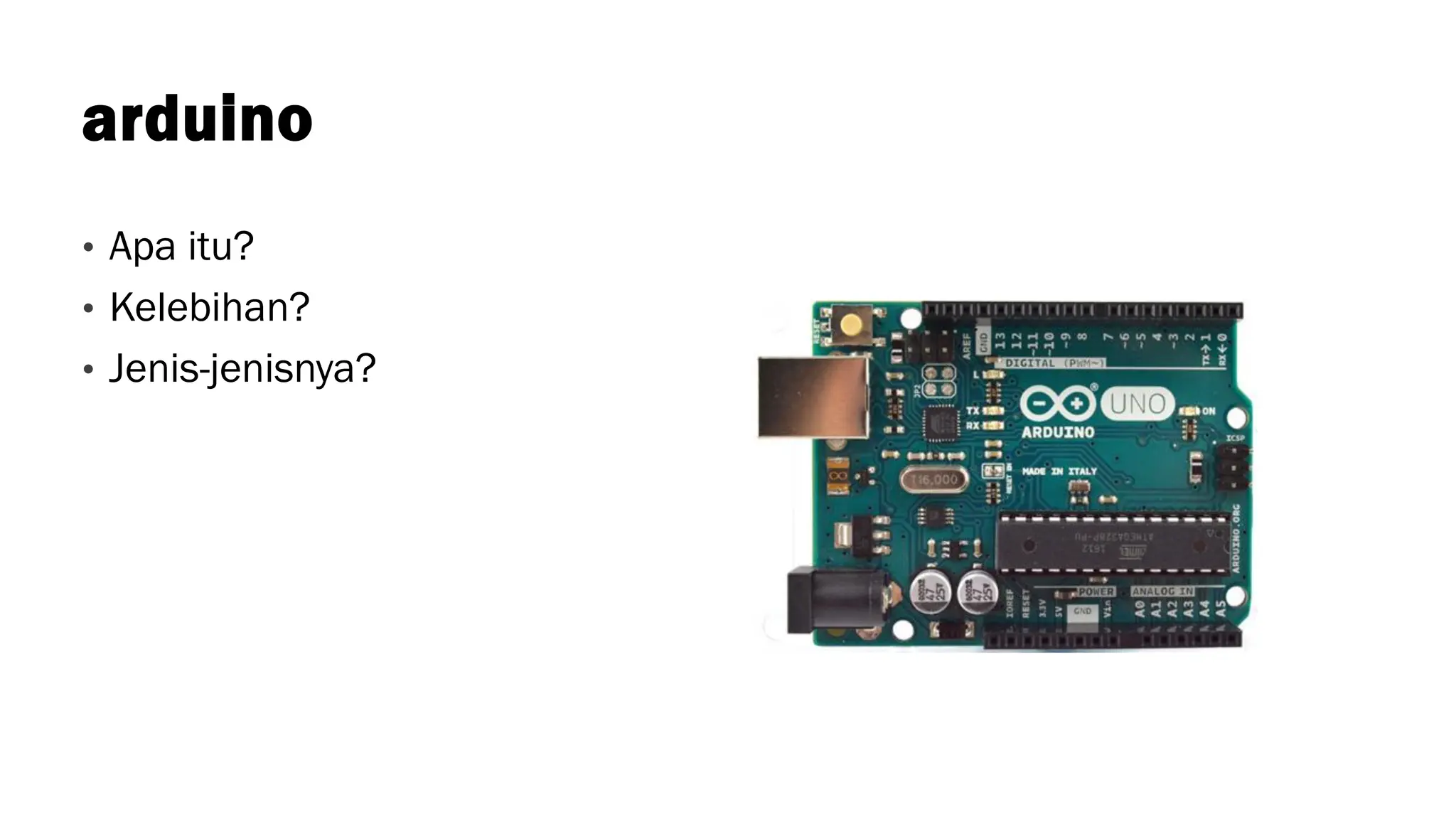

- 11. arduino • Apa itu? •Kelebihan? • Jenis-jenisnya?

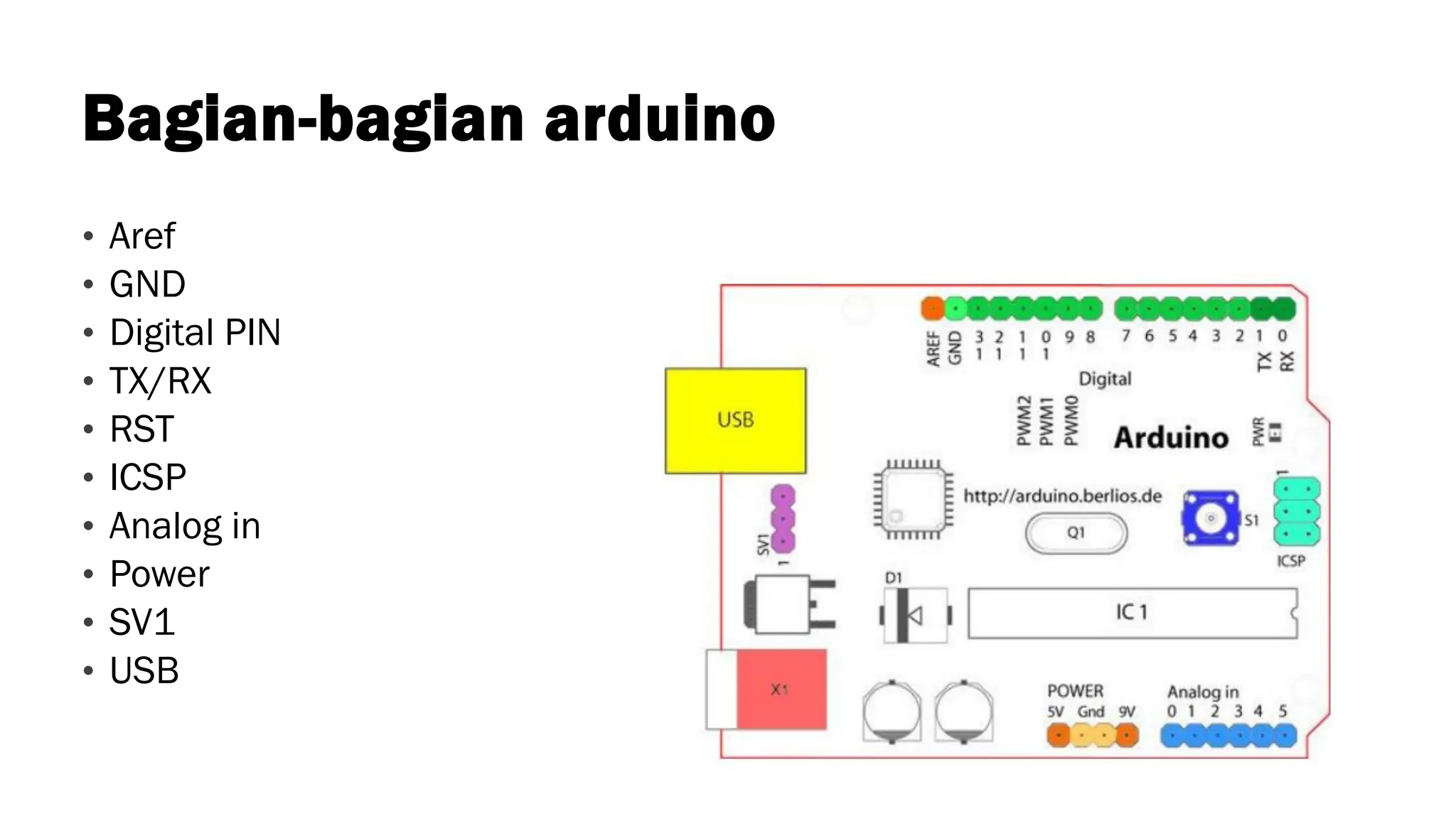

- 12. Bagian-bagian arduino • Aref •GND • Digital PIN • TX/RX • RST • ICSP • Analog in • Power • SV1 • USB

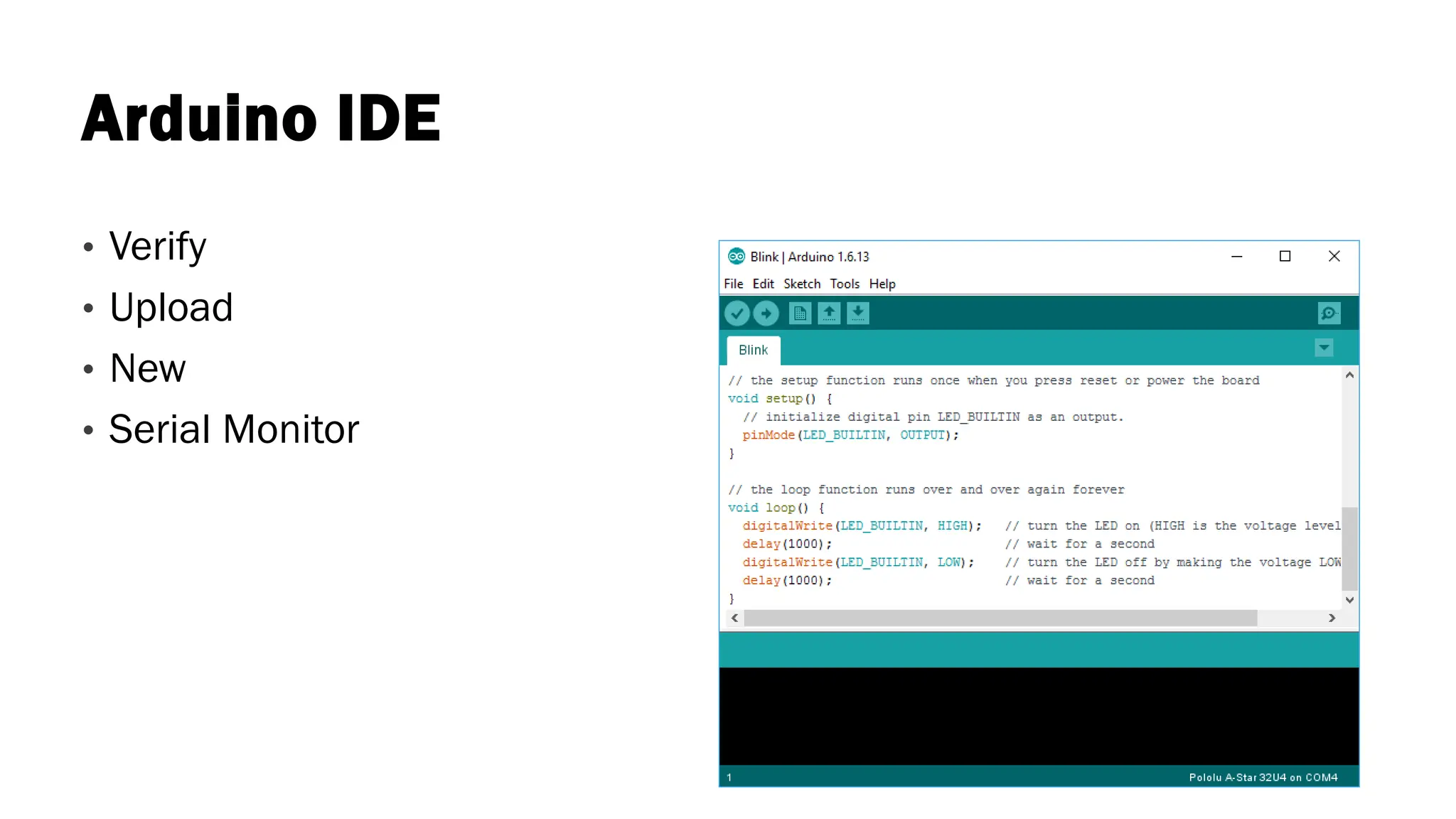

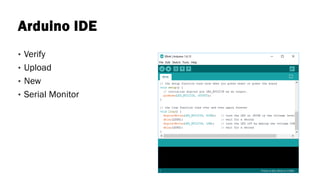

- 13. Arduino IDE • Verify •Upload • New • Serial Monitor

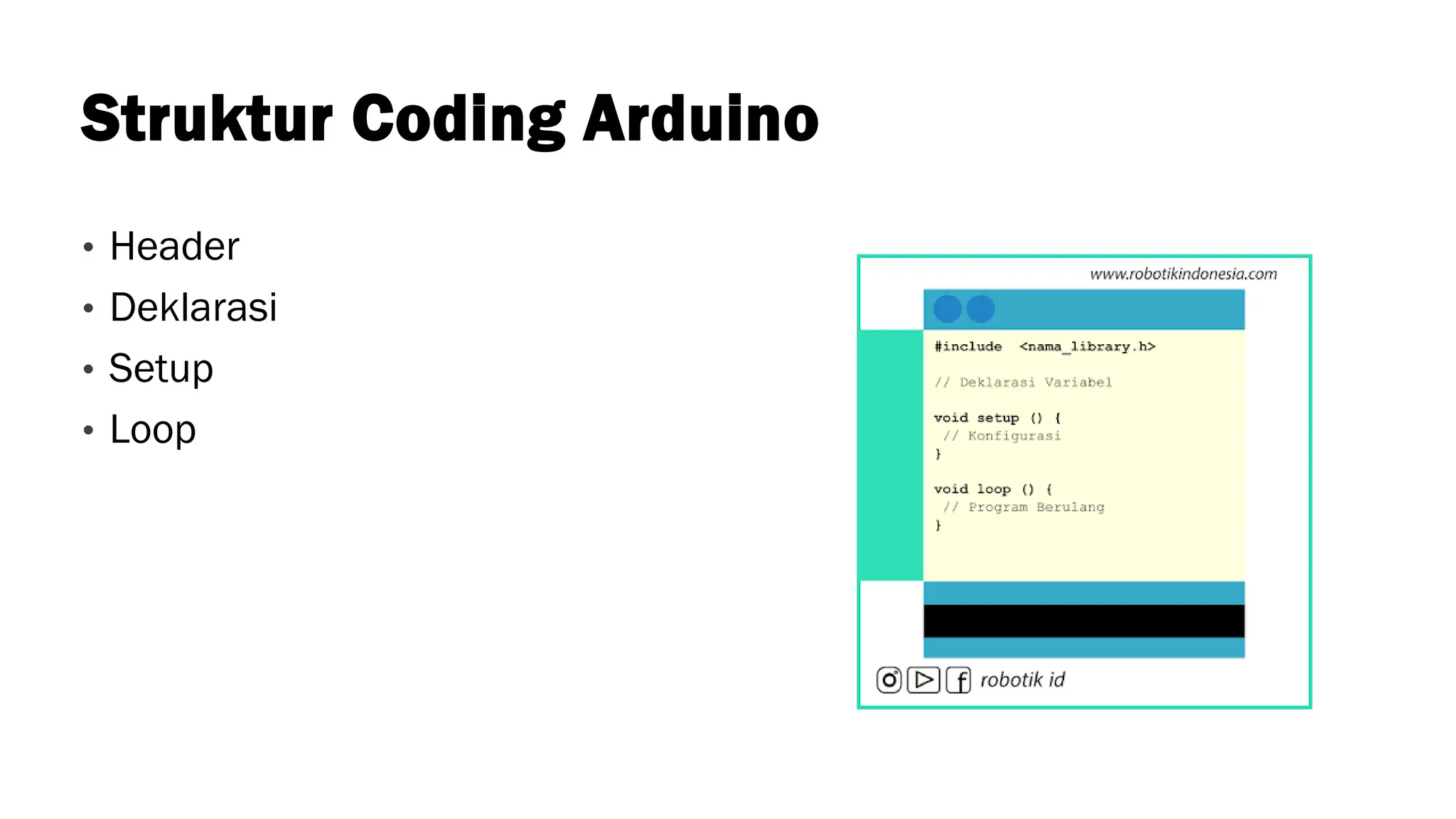

- 14. Struktur Coding Arduino •Header • Deklarasi • Setup • Loop
- 15.

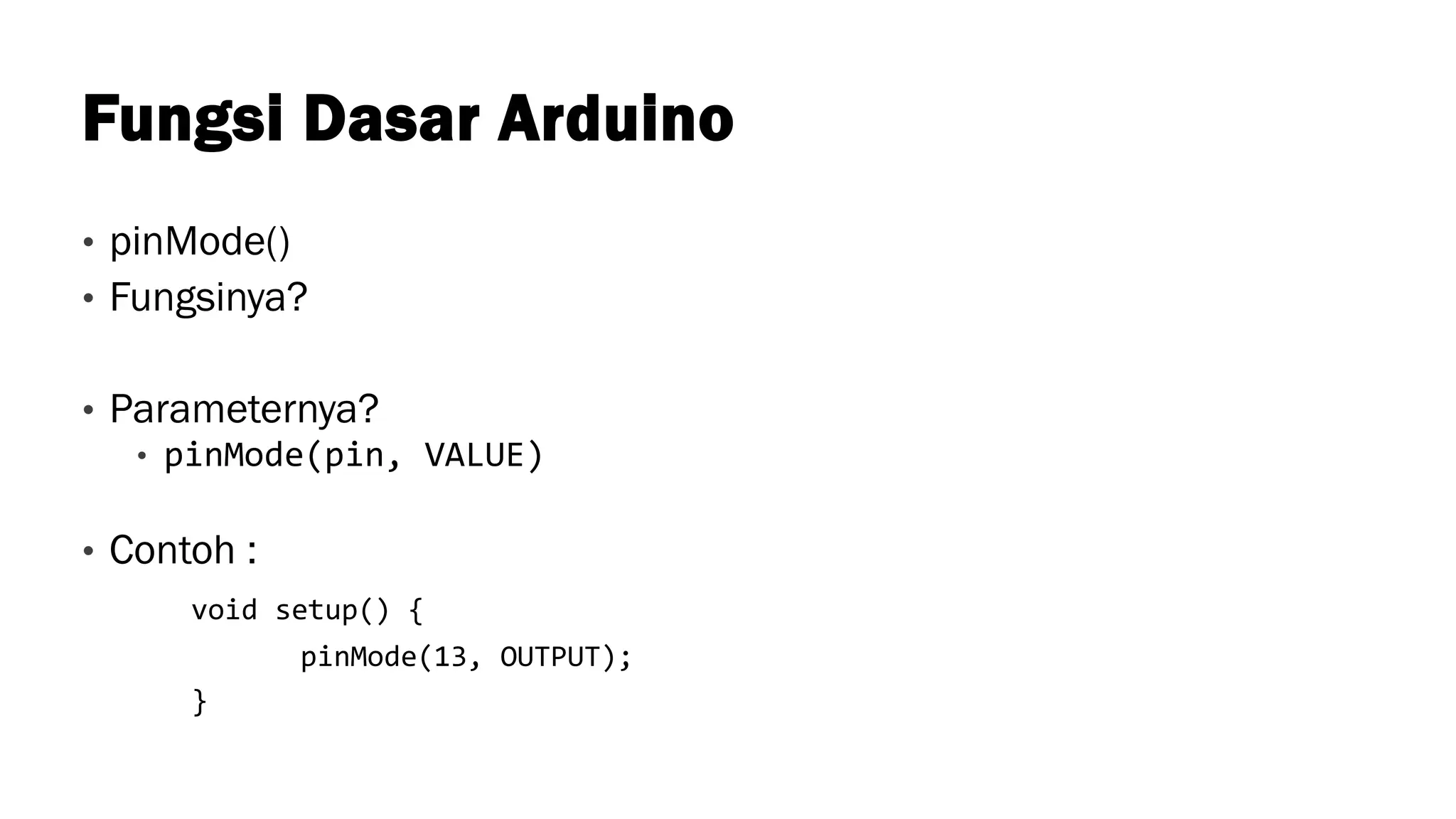

- 16. Fungsi Dasar Arduino •pinMode() • Fungsinya? • Parameternya? • pinMode(pin, VALUE) • Contoh : void setup() { pinMode(13, OUTPUT); }

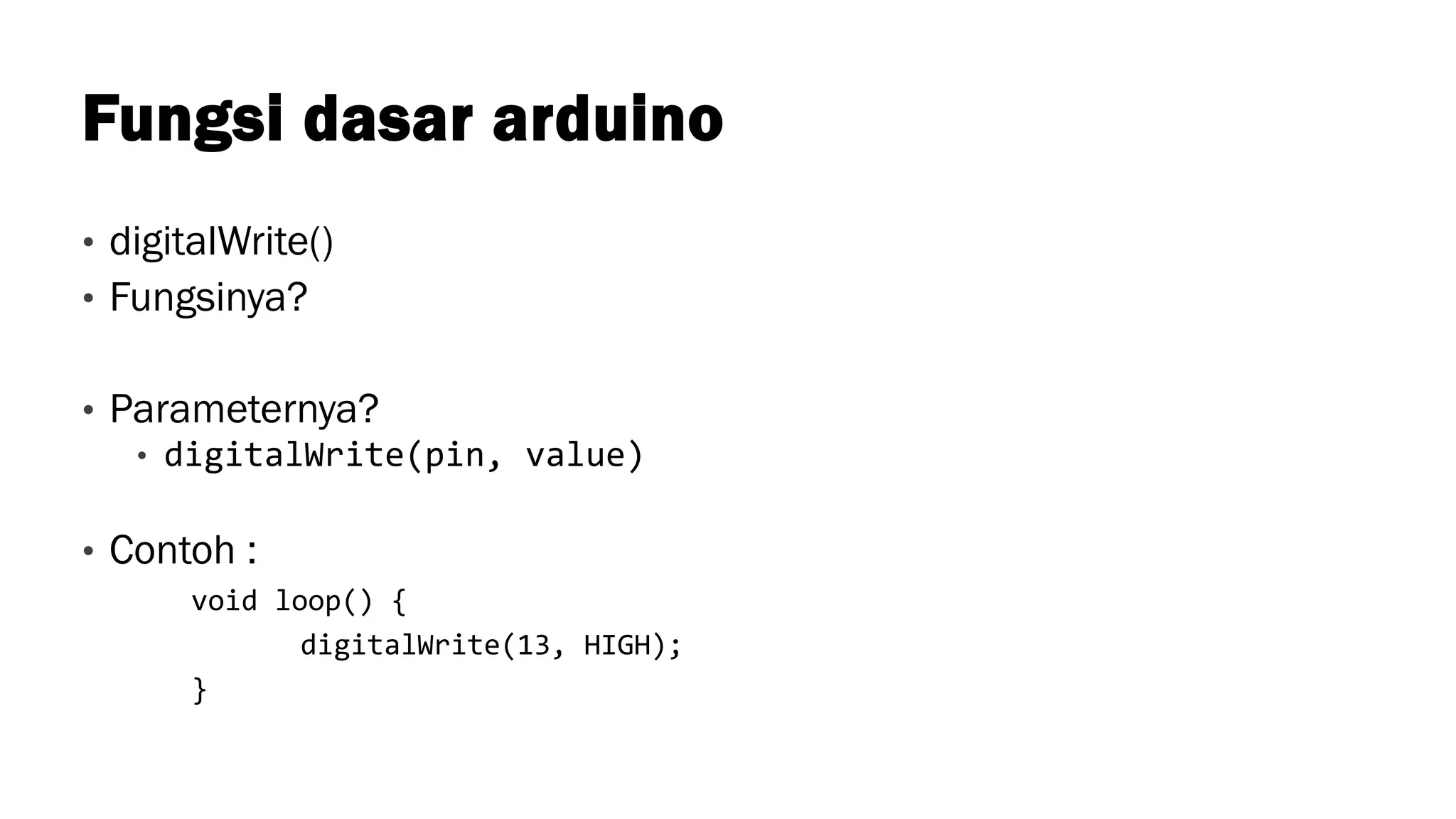

- 17. Fungsi dasar arduino •digitalWrite() • Fungsinya? • Parameternya? • digitalWrite(pin, value) • Contoh : void loop() { digitalWrite(13, HIGH); }

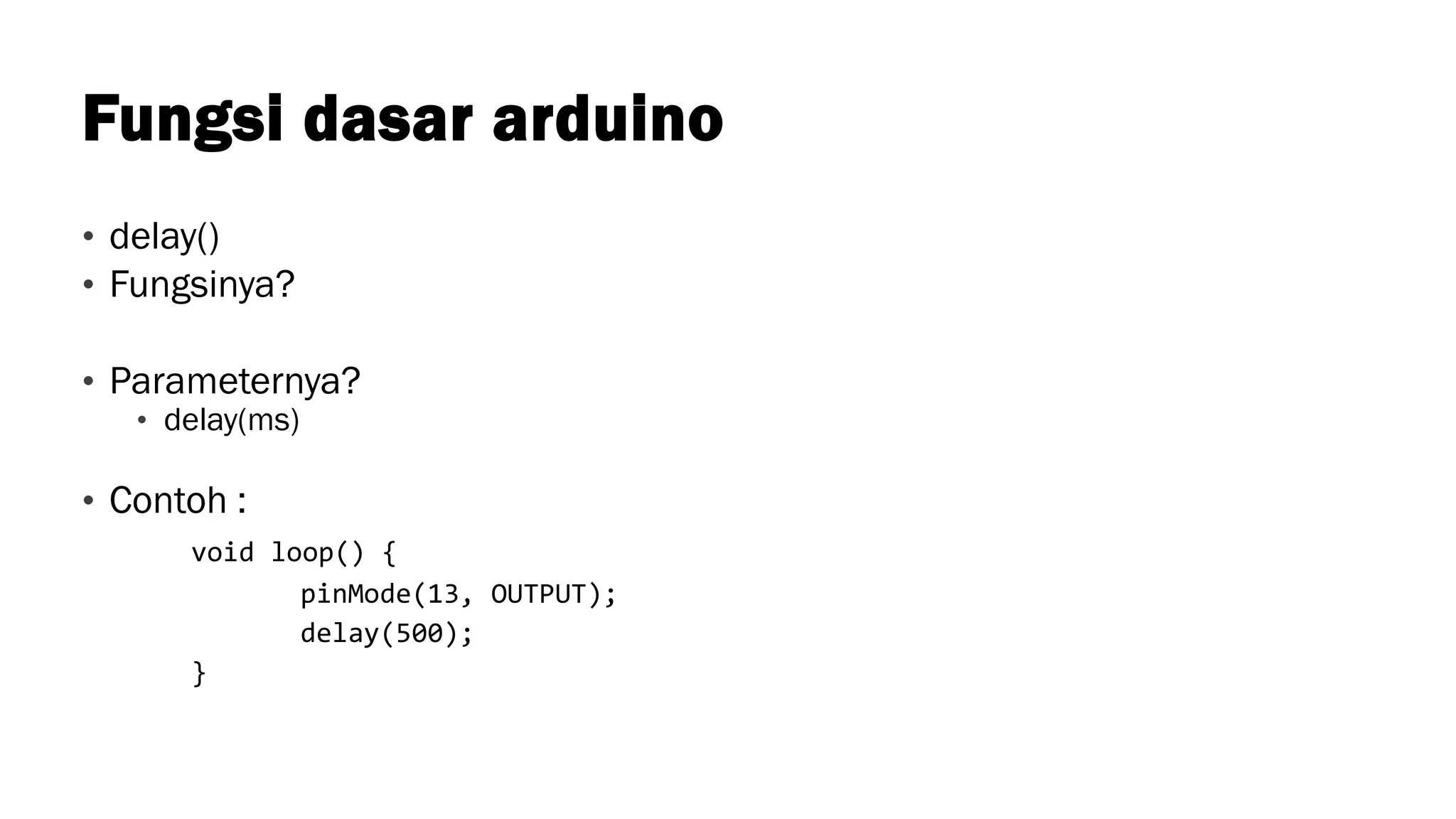

- 18. Fungsi dasar arduino •delay() • Fungsinya? • Parameternya? • delay(ms) • Contoh : void loop() { pinMode(13, OUTPUT); delay(500); }

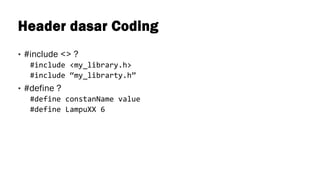

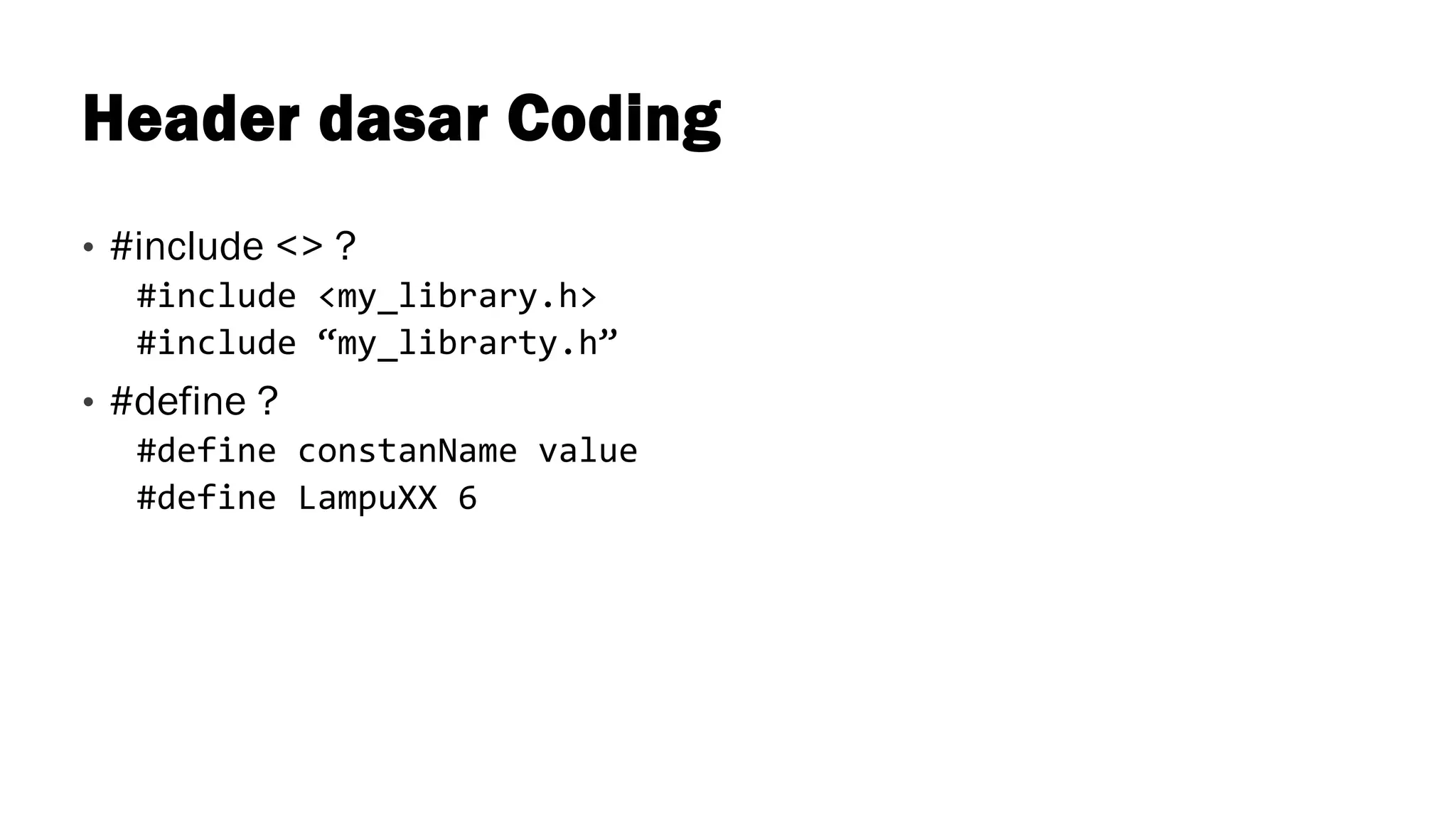

- 19. Header dasar Coding •#include <> ? #include <my_library.h> #include “my_librarty.h” • #define ? #define constanName value #define LampuXX 6

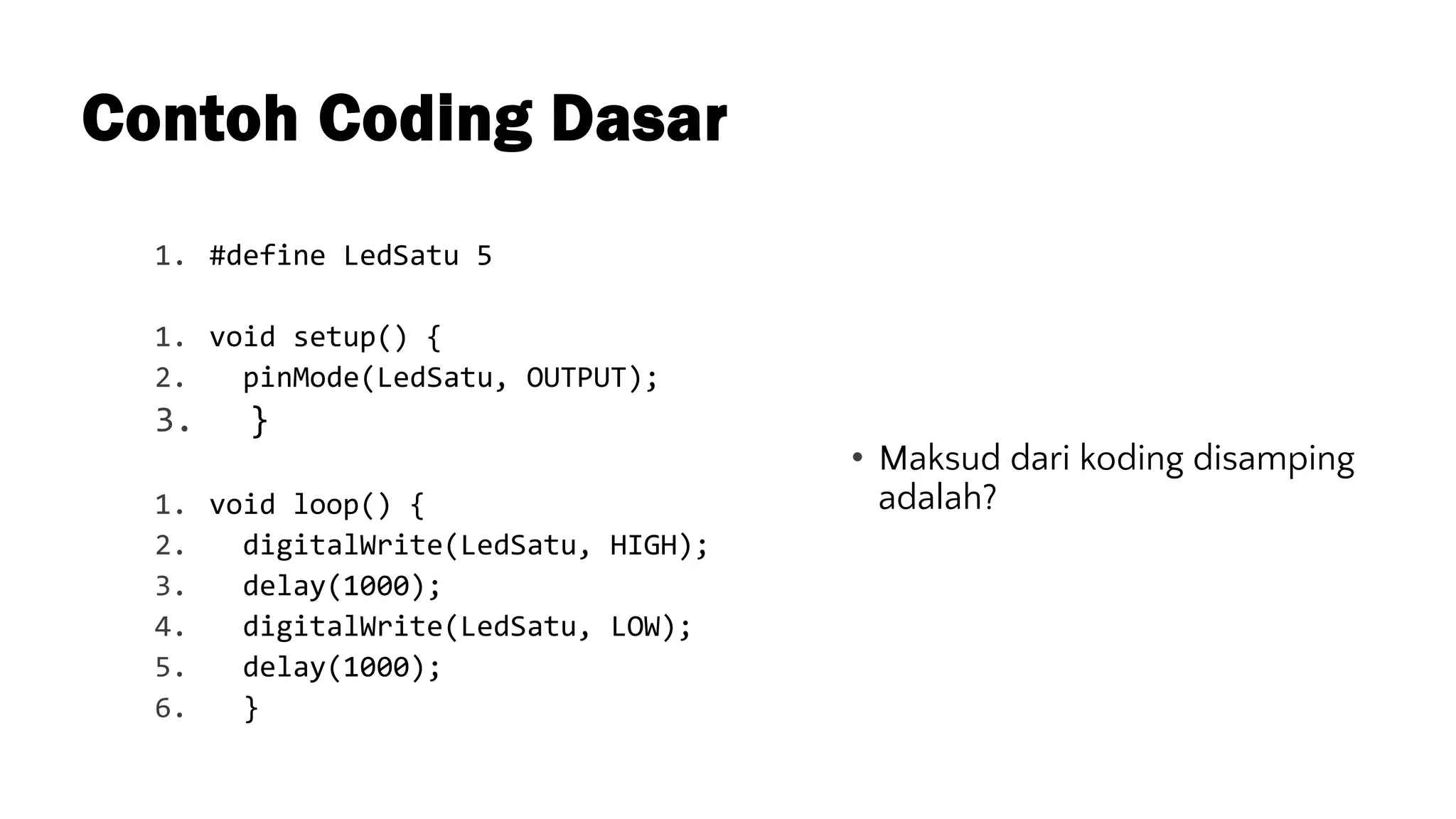

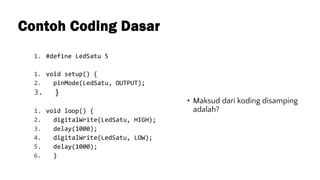

- 20. Contoh Coding Dasar 1.#define LedSatu 5 1. void setup() { 2. pinMode(LedSatu, OUTPUT); 3. } 1. void loop() { 2. digitalWrite(LedSatu, HIGH); 3. delay(1000); 4. digitalWrite(LedSatu, LOW); 5. delay(1000); 6. } • Maksud dari koding disamping adalah?

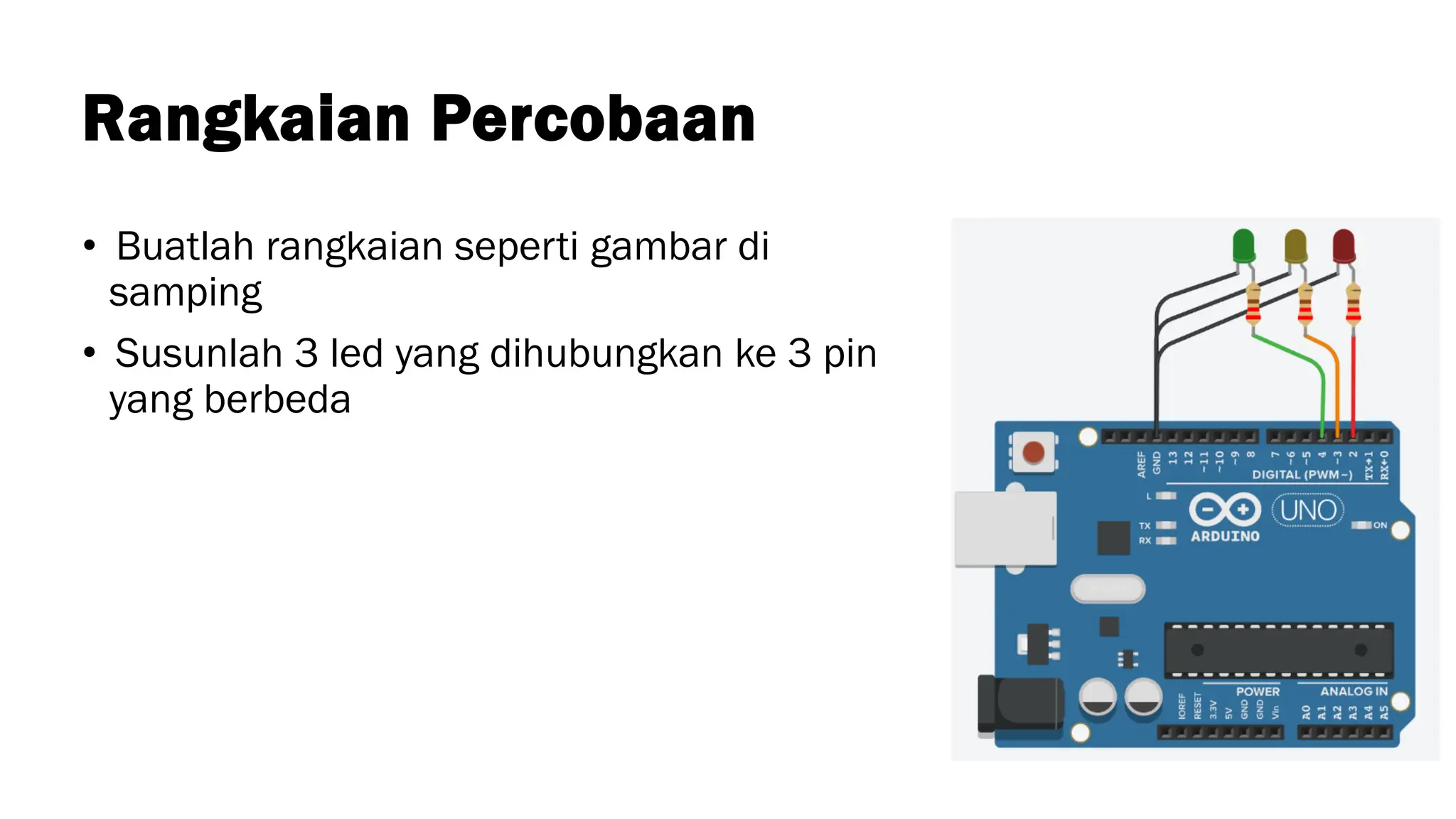

- 21. Rangkaian Percobaan • Buatlahrangkaian seperti gambar di samping • Susunlah 3 led yang dihubungkan ke 3 pin yang berbeda

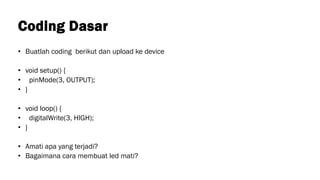

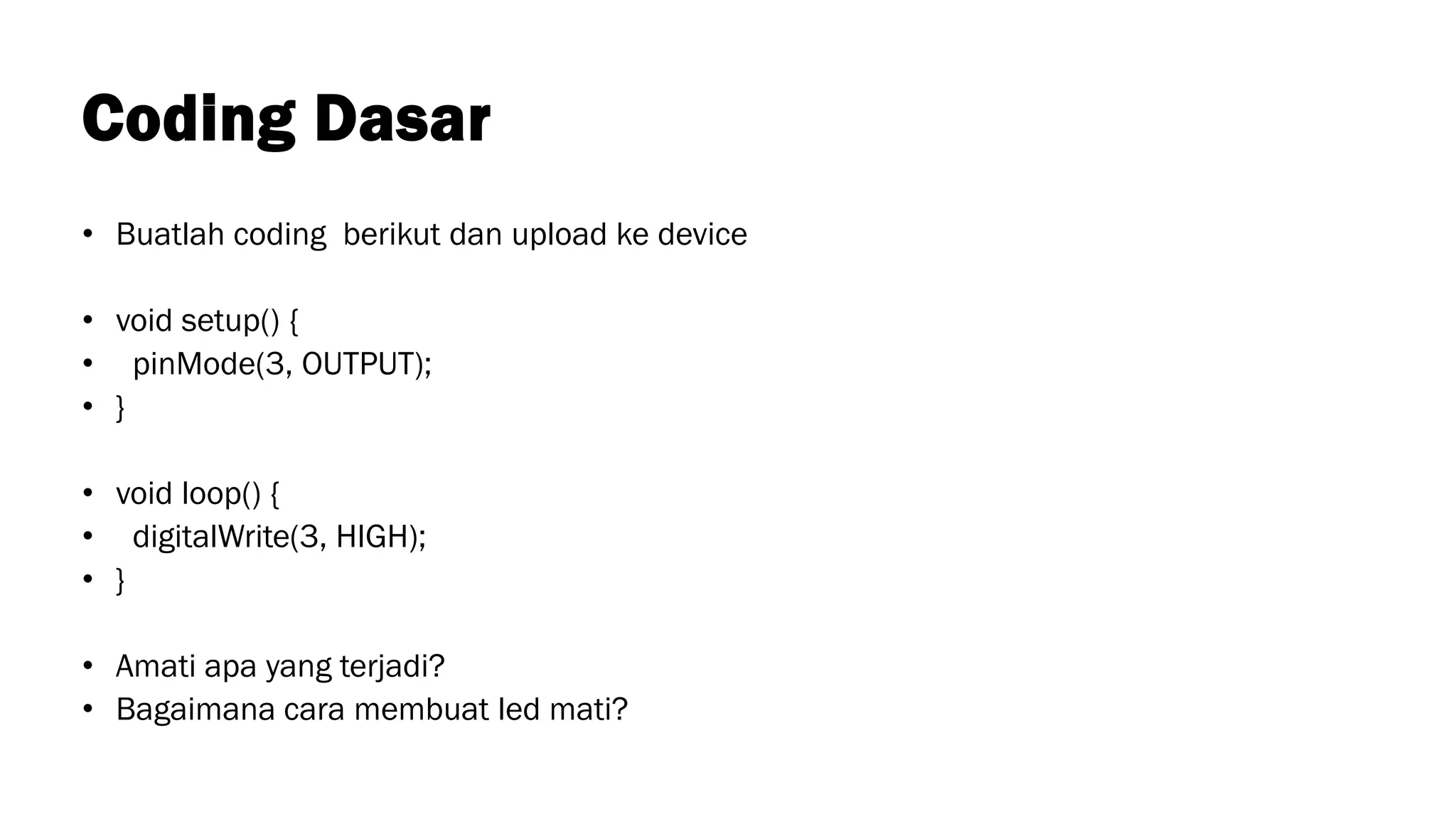

- 22. Coding Dasar • Buatlahcoding berikut dan upload ke device • void setup() { • pinMode(3, OUTPUT); • } • void loop() { • digitalWrite(3, HIGH); • } • Amati apa yang terjadi? • Bagaimana cara membuat led mati?

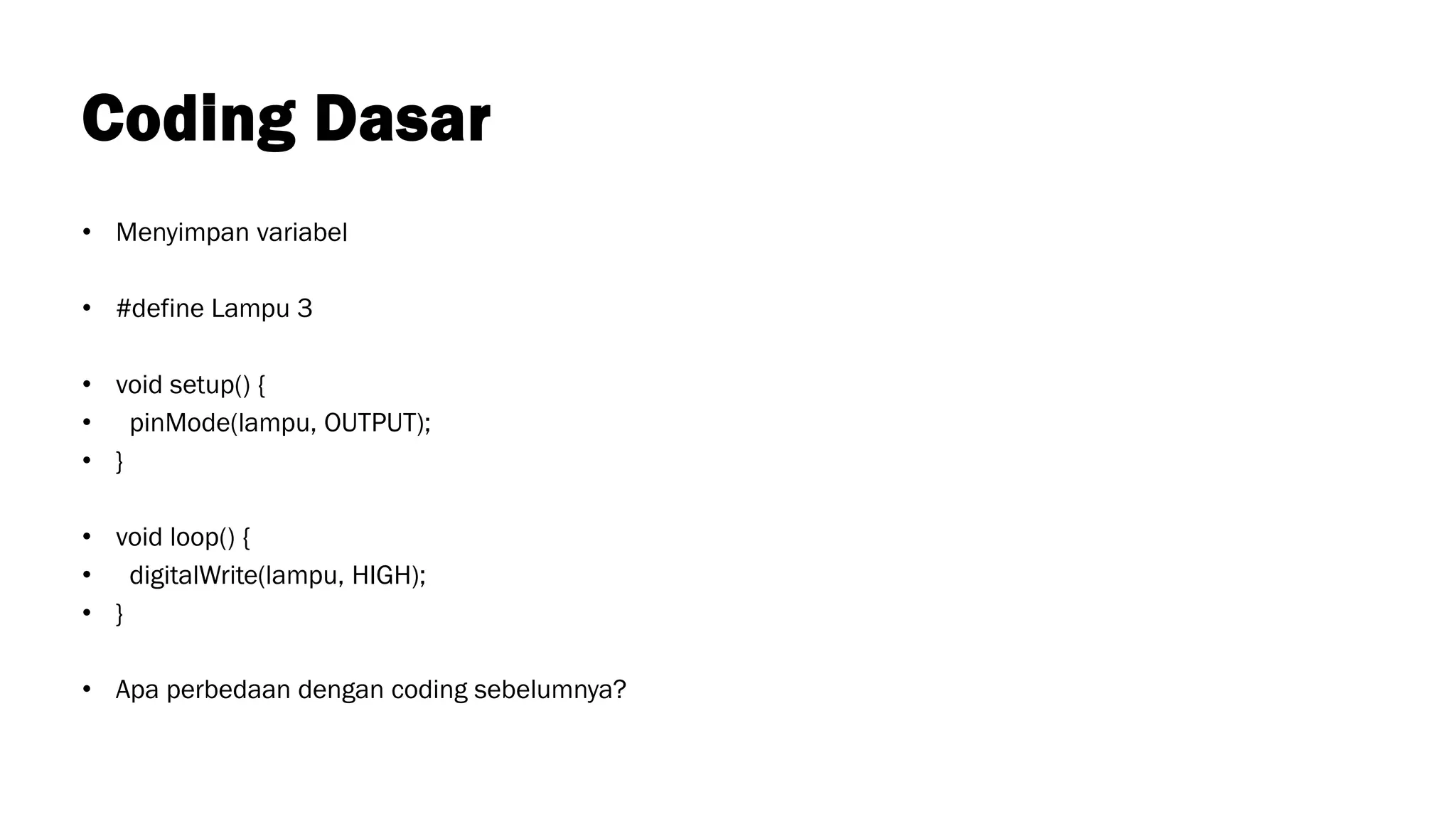

- 23. Coding Dasar • Menyimpanvariabel • #define Lampu 3 • void setup() { • pinMode(lampu, OUTPUT); • } • void loop() { • digitalWrite(lampu, HIGH); • } • Apa perbedaan dengan coding sebelumnya?

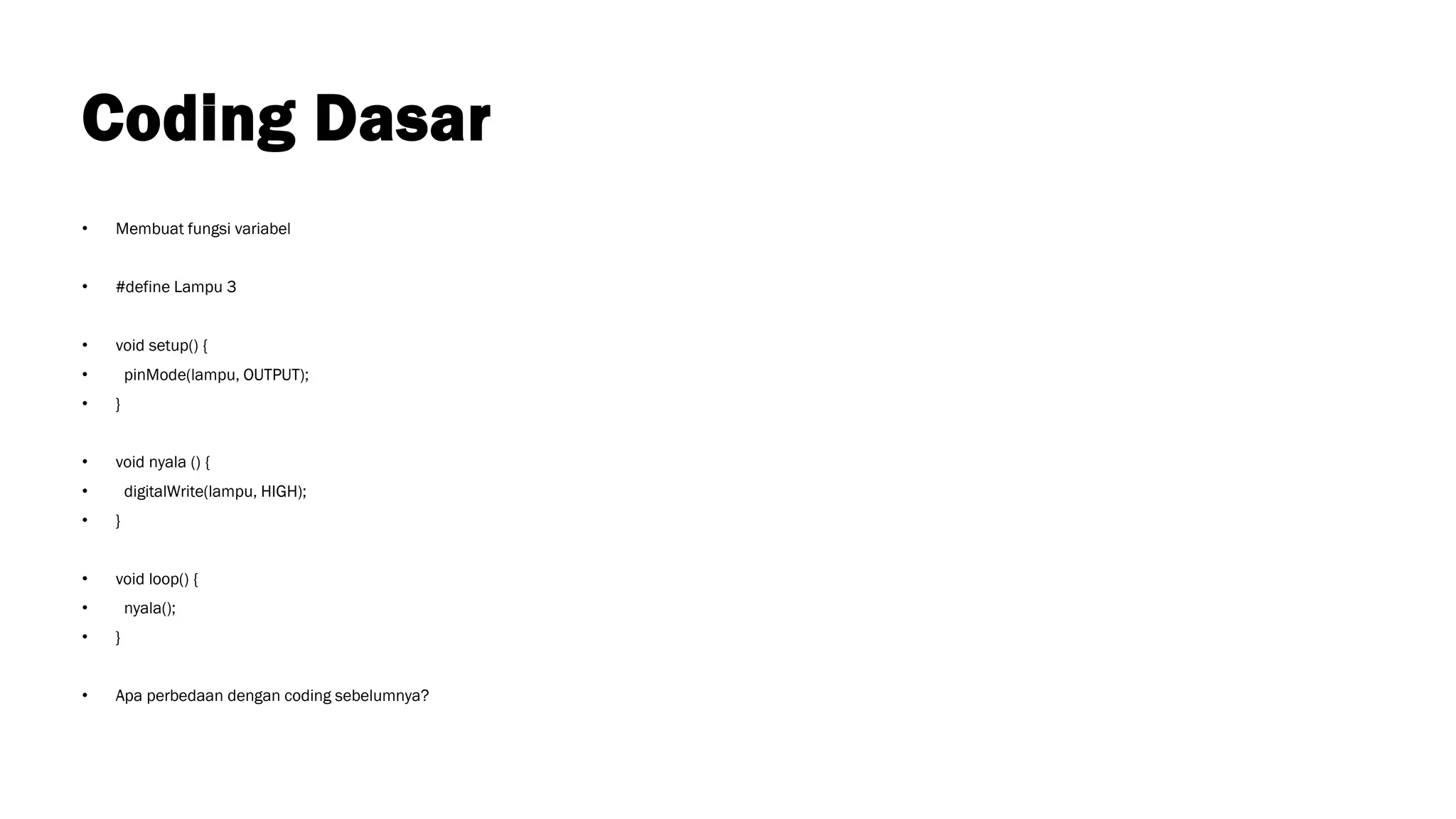

- 24. Coding Dasar • Membuatfungsi variabel • #define Lampu 3 • void setup() { • pinMode(lampu, OUTPUT); • } • void nyala () { • digitalWrite(lampu, HIGH); • } • void loop() { • nyala(); • } • Apa perbedaan dengan coding sebelumnya?

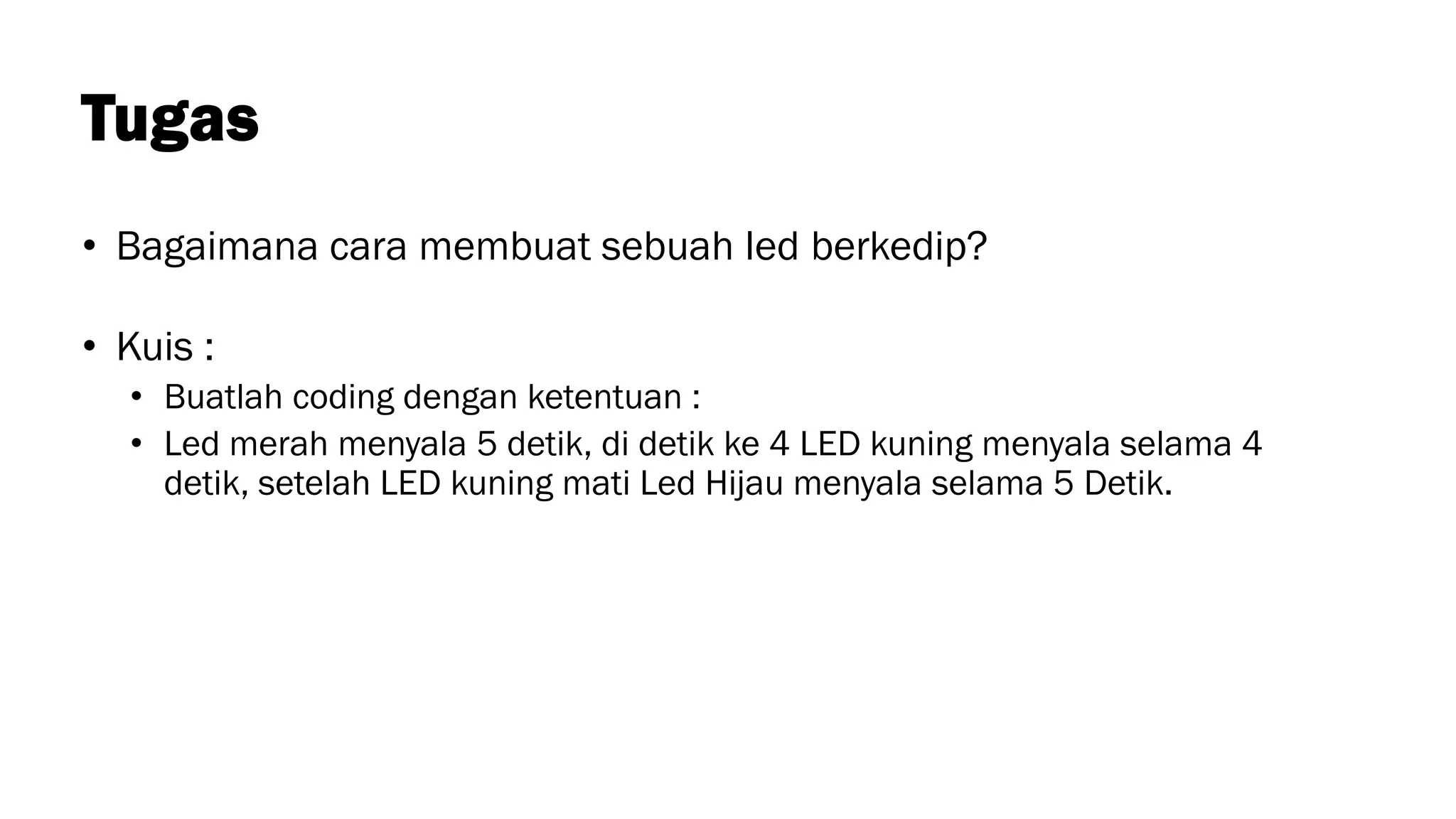

- 25. Tugas • Bagaimana caramembuat sebuah led berkedip? • Kuis : • Buatlah coding dengan ketentuan : • Led merah menyala 5 detik, di detik ke 4 LED kuning menyala selama 4 detik, setelah LED kuning mati Led Hijau menyala selama 5 Detik.
