Dokumen tersebut membahas tentang alat ukur listrik seperti amperemeter, voltmeter, dan ohmmeter. Amperemeter digunakan untuk mengukur arus listrik, voltmeter untuk mengukur tegangan, dan ohmmeter untuk mengukur hambatan. Diberikan penjelasan tentang prinsip kerja, cara penggunaan, dan contoh soal latihan mengenai alat ukur listrik tersebut.

1. GET READY ...........

2. WINTER
MENGGUNAKAN ALAT UKUR LISTRIK
Template
HOME
RANGKUMAN
PENDAHULUAN
LATIHAN
MATERI
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

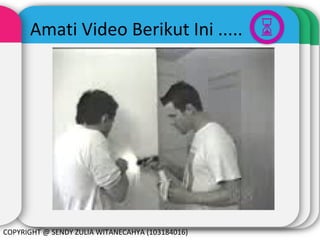

3. Amati Video Berikut Ini .....
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

4. Berdasarkan pengamatan kamu,
Apa yang terjadi pada orang
dalam video tersebut ?
Apa Penyebabnya ?
Apa harus kita lakukan agar tidak
mengalami hal yang sama dengan
orang tersebut ?
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

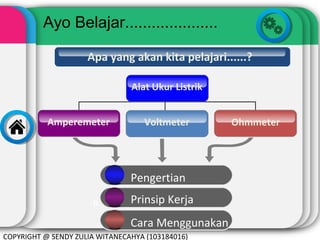

5. Ayo Belajar.....................
Apa yang akan kita pelajari......?
Alat Ukur Listrik
Amperemeter
Voltmeter
Pengertian
Prinsip Kerja
D. Description of the contents
Cara Menggunakan
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)
Ohmmeter

6. Pengertian
Alat yang digunakan
untuk mengukur kuat
Amperemet
arus listrik.
er
AVO METER
Alat yang Ohmmeter
digunakan untuk
mengukur
hambatan.
Alat yang
digunakan untuk
Voltmeter mengukur
Tegangan/beda
potensial.
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

7. Prinsip Kerja
Amperemeter
Gaya Lorentz
Galvanometer
Galvanometer
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

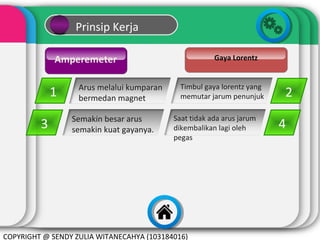

8. Prinsip Kerja
Amperemeter
1
3
Arus melalui kumparan
bermedan magnet
Semakin besar arus
semakin kuat gayanya.
Gaya Lorentz
Timbul gaya lorentz yang
memutar jarum penunjuk
Saat tidak ada arus jarum
dikembalikan lagi oleh
pegas
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)
2
4

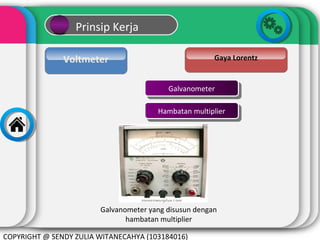

9. Prinsip Kerja
Voltmeter
Gaya Lorentz
Galvanometer
Galvanometer
Hambatan multiplier
Hambatan multiplier
Galvanometer yang disusun dengan
hambatan multiplier
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

10. Prinsip Kerja
Voltmeter
1
3
Terjadi interaksi medan
magnet dan arus listrik
Semakin besar arus
semakin kuat gayanya.
Gaya Lorentz
Timbul gaya lorentz yang
memutar jarum penunjuk
Saat tidak ada arus jarum
dikembalikan lagi oleh
pegas
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)
2
4

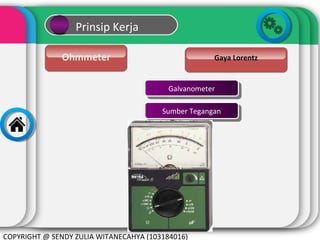

11. Prinsip Kerja
Ohmmeter
Gaya Lorentz
Galvanometer
Galvanometer
Sumber Tegangan
Sumber Tegangan
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

12. Prinsip Kerja
Ohmmeter
1
3
Arus dari sumber tegangan
masuk ke hambatan
Jarum penunjuk
berputar
Gaya Lorentz
Arus dari hambatan
masuk ke Galvanometer
Saat tidak ada arus jarum
dikembalikan lagi oleh
pegas
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)
2
4

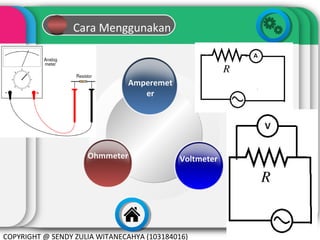

13. Cara Menggunakan
Amperemet
er
Ohmmeter
Voltmeter
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

14. Cara Membaca Skala
Begitu pula untuk Ohmmeter dan Voltmeter
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

15. Cara Menggunakan Amperemeter
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

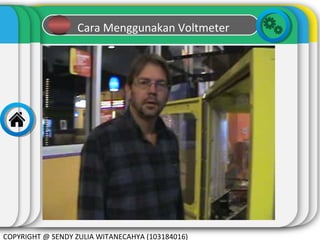

16. Cara Menggunakan Voltmeter
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

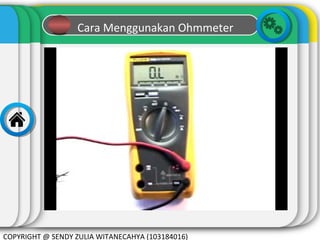

17. Cara Menggunakan Ohmmeter
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

18. Ayo Berlatih .................

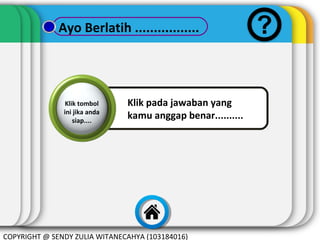

Klik tombol
ini jika anda
siap....
Klik pada jawaban yang
kamu anggap benar..........
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

19. Ayo Berlatih .................

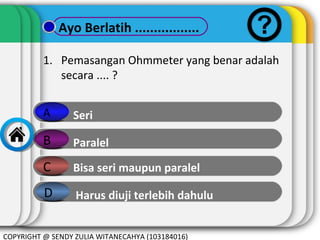

1. Pemasangan Ohmmeter yang benar adalah
secara .... ?
A
Seri
B
Paralel
C
Bisa seri maupun paralel
D
Harus diuji terlebih dahulu
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

20. COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

21. COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

22. Ayo Berlatih .................

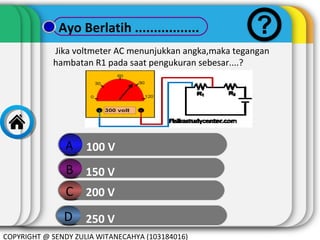

Jika voltmeter AC menunjukkan angka,maka tegangan
hambatan R1 pada saat pengukuran sebesar....?
A
100 V
B 150 V
C 200 V
D 250 V
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

23. COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

24. COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

25. Ayo Berlatih .................

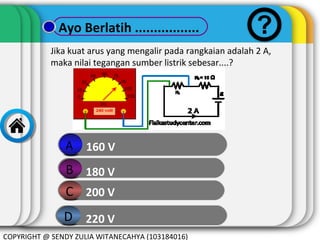

Jika kuat arus yang mengalir pada rangkaian adalah 2 A,
maka nilai tegangan sumber listrik sebesar....?
A
160 V
B 180 V
C 200 V
D 220 V
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

26. COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

27. COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

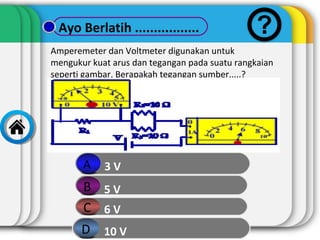

28. Ayo Berlatih .................
Amperemeter dan Voltmeter digunakan untuk
mengukur kuat arus dan tegangan pada suatu rangkaian
seperti gambar. Berapakah tegangan sumber.....?
A
3V
B 5V
C 6V
D 10 V

29. COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

30. COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

31. Ayo Berlatih .................
Berdasrkan gambar dibawah ini, tentukan nilai hambatan
(R) ....!
A
1,0 Ohm
B 1,5 Ohm
C 2,0 Ohm
D 2,2 Ohm
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

32. COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

33. COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

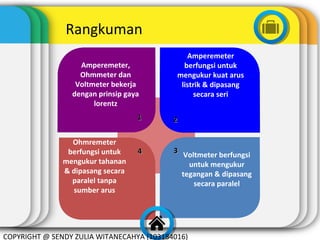

34. Rangkuman
Amperemeter,
Ohmmeter dan
Voltmeter bekerja
dengan prinsip gaya
lorentz
Amperemeter
berfungsi untuk
mengukur kuat arus
listrik & dipasang
secara seri
1
Ohmremeter
berfungsi untuk
mengukur tahanan
& dipasang secara
paralel tanpa
sumber arus
2
4
3
Voltmeter berfungsi
untuk mengukur
tegangan & dipasang
secara paralel
COPYRIGHT @ SENDY ZULIA WITANECAHYA (103184016)

35. This Slide Will be Closed in Few Seconds
