Berikut materi Pengantar Teknologi Jaringan Komputer | TI

1. PENGANTAR
PENGANTAR
TEKNOLOGI JARINGAN
TEKNOLOGI JARINGAN
TEKNOLOGI JARINGAN
Bambang Karyadi
TEKNOLOGI PENDIDIKAN FKIP UIKA

2. TEKNOLOGI JARINGAN
Bambang Karyadi
TP FKIP UIKA BOGOR
Bambang Karyadi
nahlcode
_bambangkaryadi

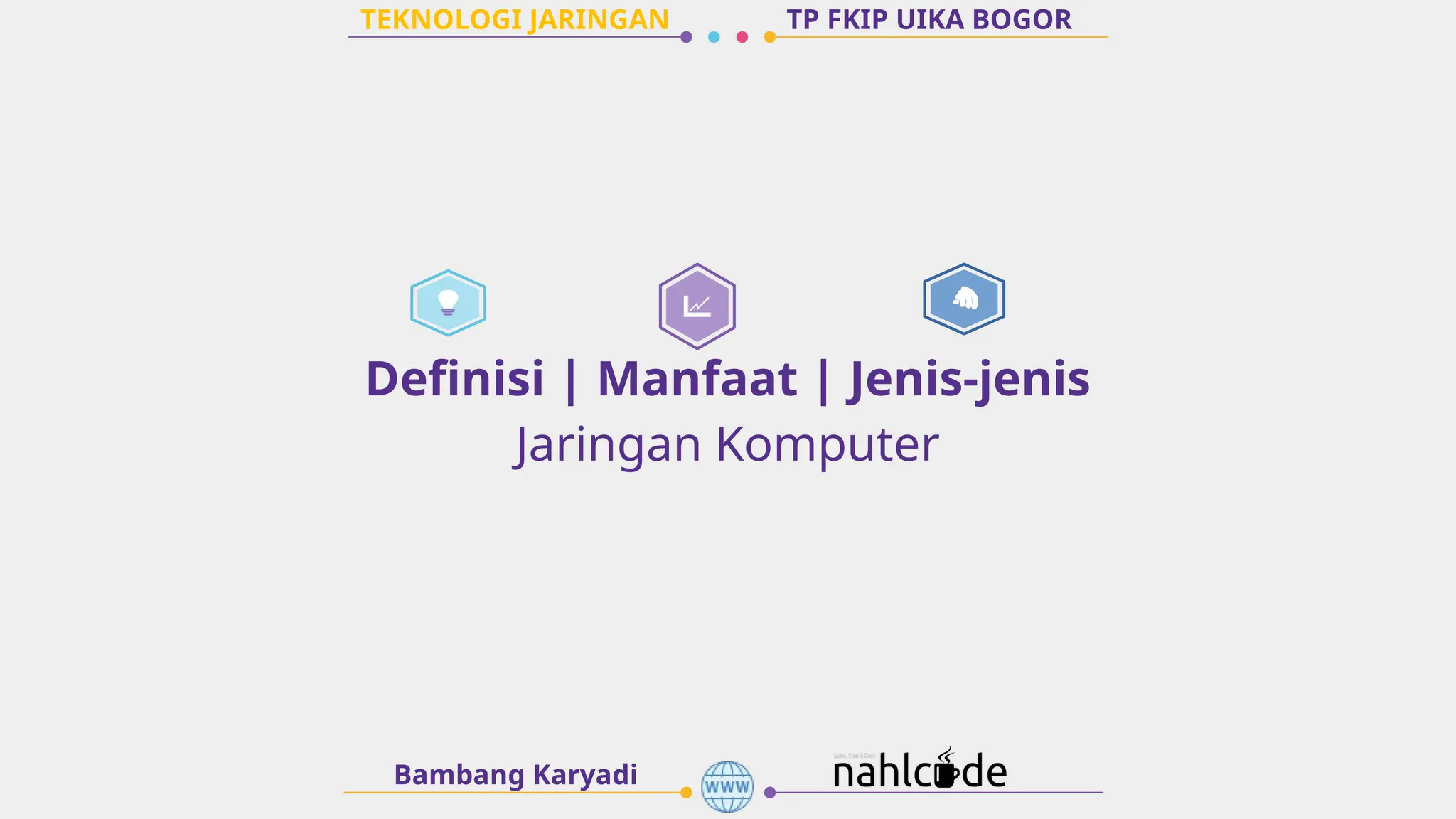

3. TEKNOLOGI JARINGAN
Bambang Karyadi
TP FKIP UIKA BOGOR
Definisi | Manfaat | Jenis-jenis
Jaringan Komputer

4. TEKNOLOGI JARINGAN
Bambang Karyadi
TP FKIP UIKA BOGOR
Jaringan Komputer merupakan sekumpulan dua atau lebih
komputer yang saling berkomunikasi satu dengan yang lainnya.
Setiap titik (komputer/devices) yang saling terhubung disebut node
Jalur atau media yang memungkinkan komunikasi antar node
disebut Link.
Contoh : Wired (kabel) dan Wireless(gelombang elektromagnetik)
DEFINISI

5. MANFAAT JARINGAN KOMPUTER
Bambang Karyadi
TP FKIP UIKA BOGOR
TEKNOLOGI JARINGAN
☞
Berbagi (sharing) data, software, dan hardware.
☞
Skalabilitas kinerja
☞
Medium komunikasi
☞
Hiburan interaktif
☞
Keamanan data
☞
Menghemat cost

6. JENIS-JENIS JARINGAN KOMPUTER
Bambang Karyadi
TP FKIP UIKA BOGOR
☞
Jangkauan
☞
Fungsi/Pola Operasi
☞
Topologi
TEKNOLOGI JARINGAN

7. JENIS JARINGAN KOMPUTER
BERDASARKAN JANGKAUAN
Bambang Karyadi
TP FKIP UIKA BOGOR
☞
PAN (Personal Area Network)
☞
LAN (​
Local Area Network)
☞
MAN (Metropolitan Area Network)
☞
WAN (Wide Area Network)
TEKNOLOGI JARINGAN

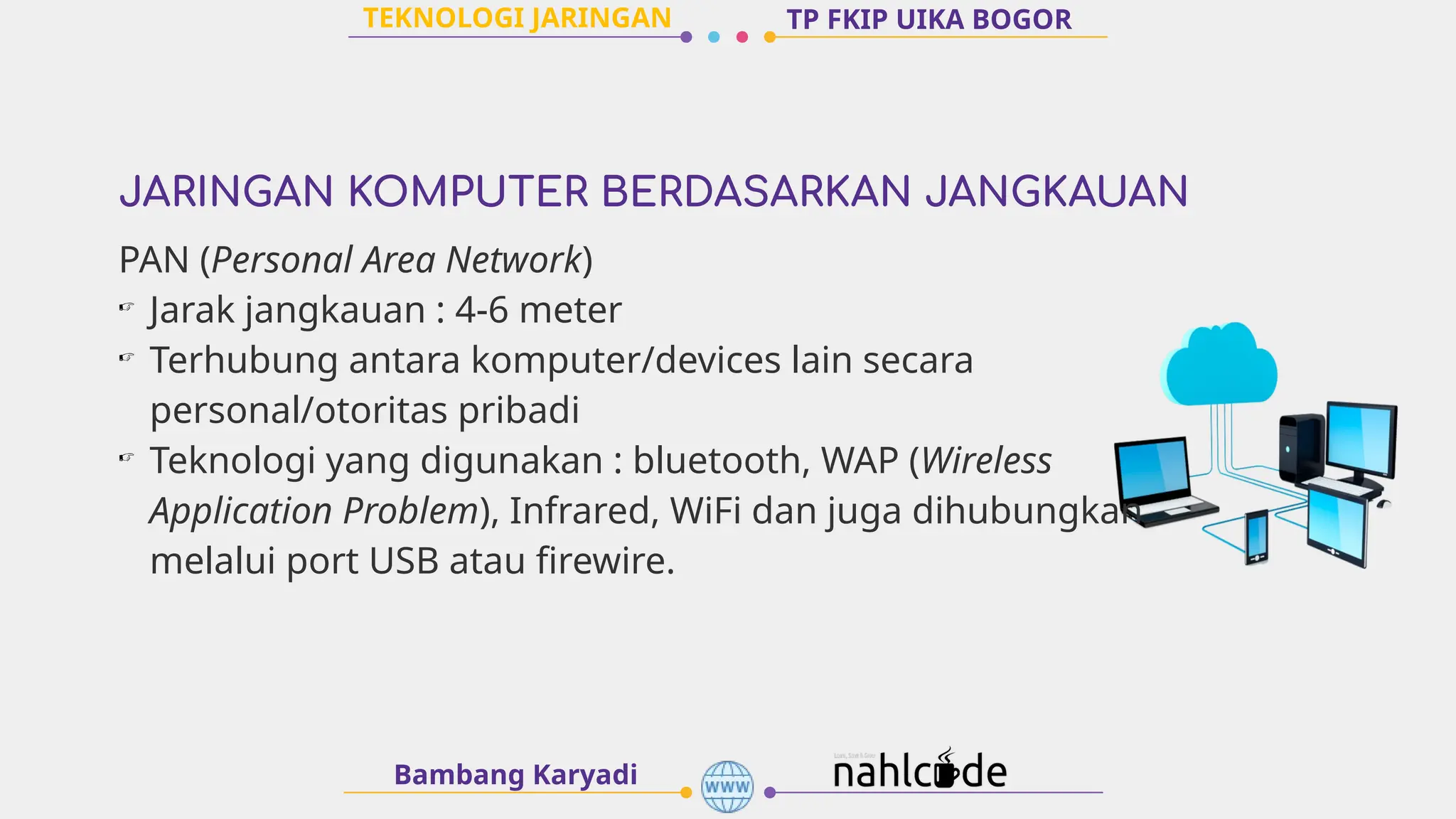

8. JARINGAN KOMPUTER BERDASARKAN JANGKAUAN
Bambang Karyadi
TP FKIP UIKA BOGOR
PAN (Personal Area Network)
☞
Jarak jangkauan : 4-6 meter
☞
Terhubung antara komputer/devices lain secara
personal/otoritas pribadi
☞
Teknologi yang digunakan : bluetooth, WAP (Wireless
Application Problem), Infrared, WiFi dan juga dihubungkan
melalui port USB atau firewire.
TEKNOLOGI JARINGAN

9. JARINGAN KOMPUTER BERDASARKAN JANGKAUAN
Bambang Karyadi
TP FKIP UIKA BOGOR
PAN (Personal Area Network)
TEKNOLOGI JARINGAN

10. JARINGAN KOMPUTER BERDASARKAN JANGKAUAN
Bambang Karyadi
TP FKIP UIKA BOGOR
LAN (Local Area Network)
☞
Skala gedung perkantoran, universitas, sekolah, atau
rumah
☞
Terhubung antara komputer/devices lain secara lokal
☞
Teknologi yang digunakan : Kabel (wired), WiFi (wireless)
atau keduanya.
TEKNOLOGI JARINGAN

11. JARINGAN KOMPUTER BERDASARKAN JANGKAUAN
Bambang Karyadi
TP FKIP UIKA BOGOR
LAN (Local Area Network)
TEKNOLOGI JARINGAN

12. JARINGAN KOMPUTER BERDASARKAN JANGKAUAN
Bambang Karyadi
TP FKIP UIKA BOGOR
MAN (Metropolitan Area Network)
☞
Skala berkisar 10-50Km
☞
Terhubung antara komputer/devices lain secara luas kota
ke kota
☞
Teknologi yang digunakan : Wireless (2,4GHz) atau Fiber
optic.
TEKNOLOGI JARINGAN

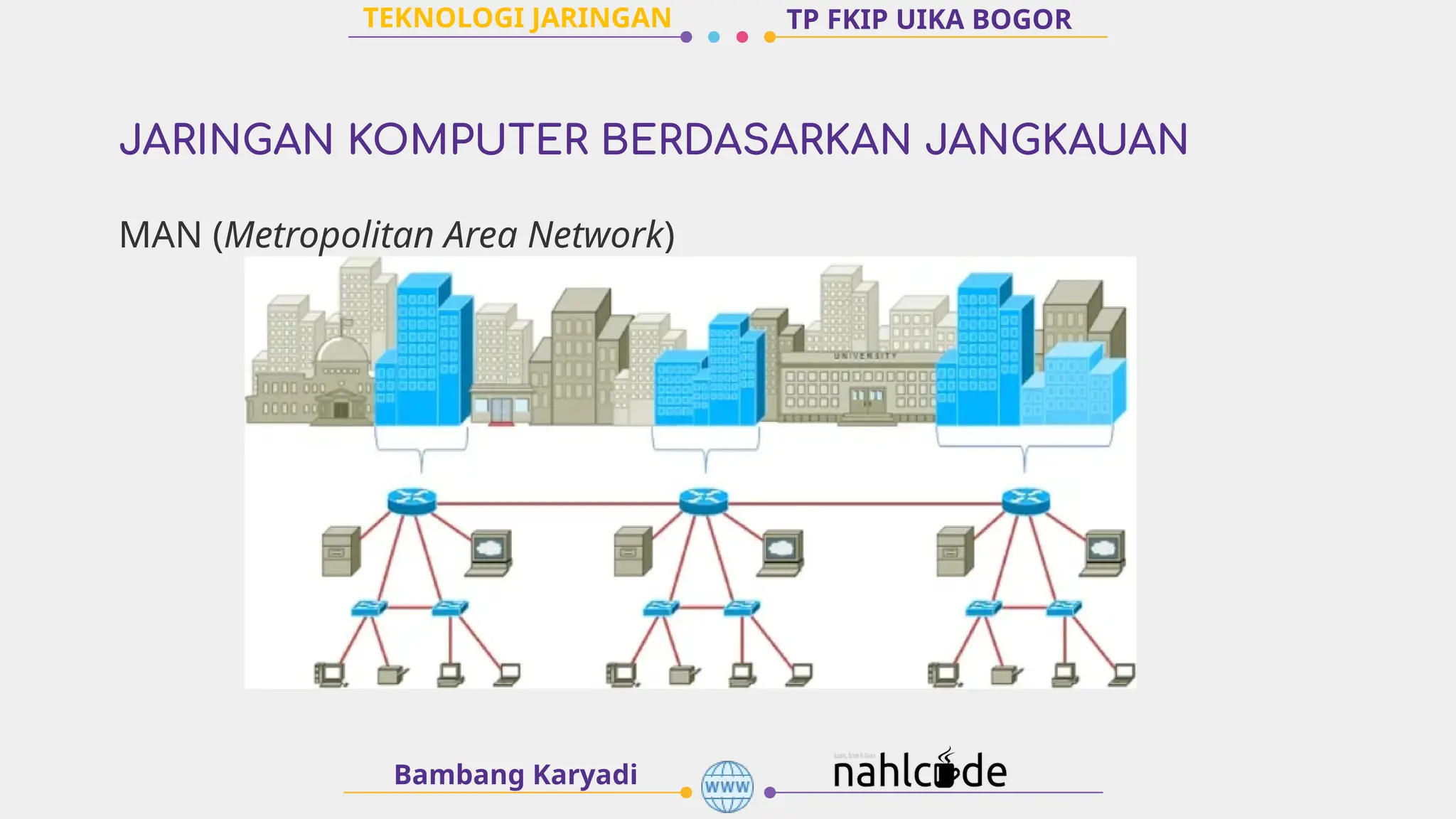

13. JARINGAN KOMPUTER BERDASARKAN JANGKAUAN
Bambang Karyadi
TP FKIP UIKA BOGOR
MAN (Metropolitan Area Network)
TEKNOLOGI JARINGAN

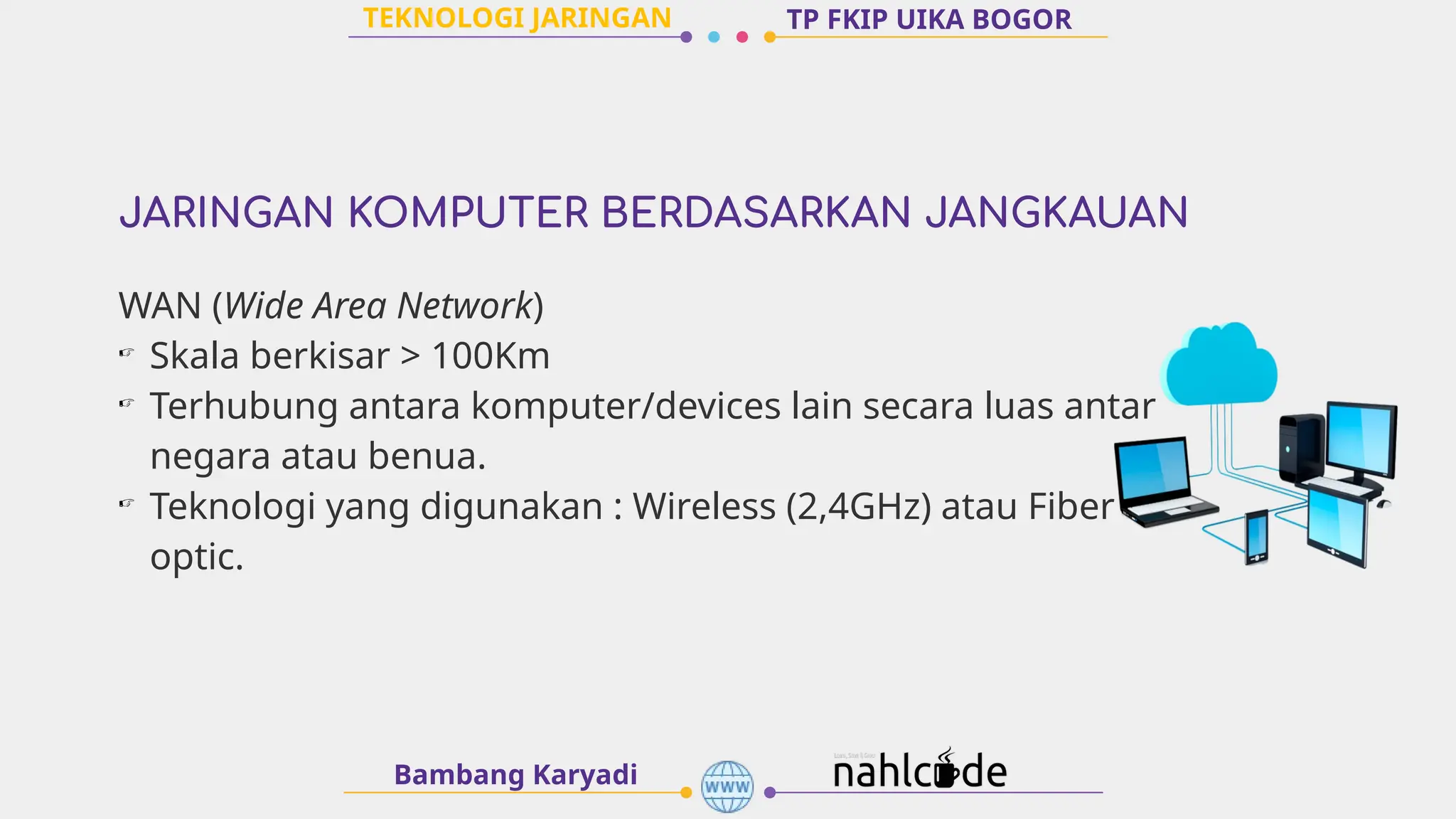

14. JARINGAN KOMPUTER BERDASARKAN JANGKAUAN
Bambang Karyadi
TP FKIP UIKA BOGOR
WAN (Wide Area Network)
☞
Skala berkisar > 100Km
☞
Terhubung antara komputer/devices lain secara luas antar
negara atau benua.
☞
Teknologi yang digunakan : Wireless (2,4GHz) atau Fiber
optic.
TEKNOLOGI JARINGAN

15. JARINGAN KOMPUTER BERDASARKAN JANGKAUAN
Bambang Karyadi
TP FKIP UIKA BOGOR
WAN (Wide Area Network)
Indonesia Malaysia
TEKNOLOGI JARINGAN

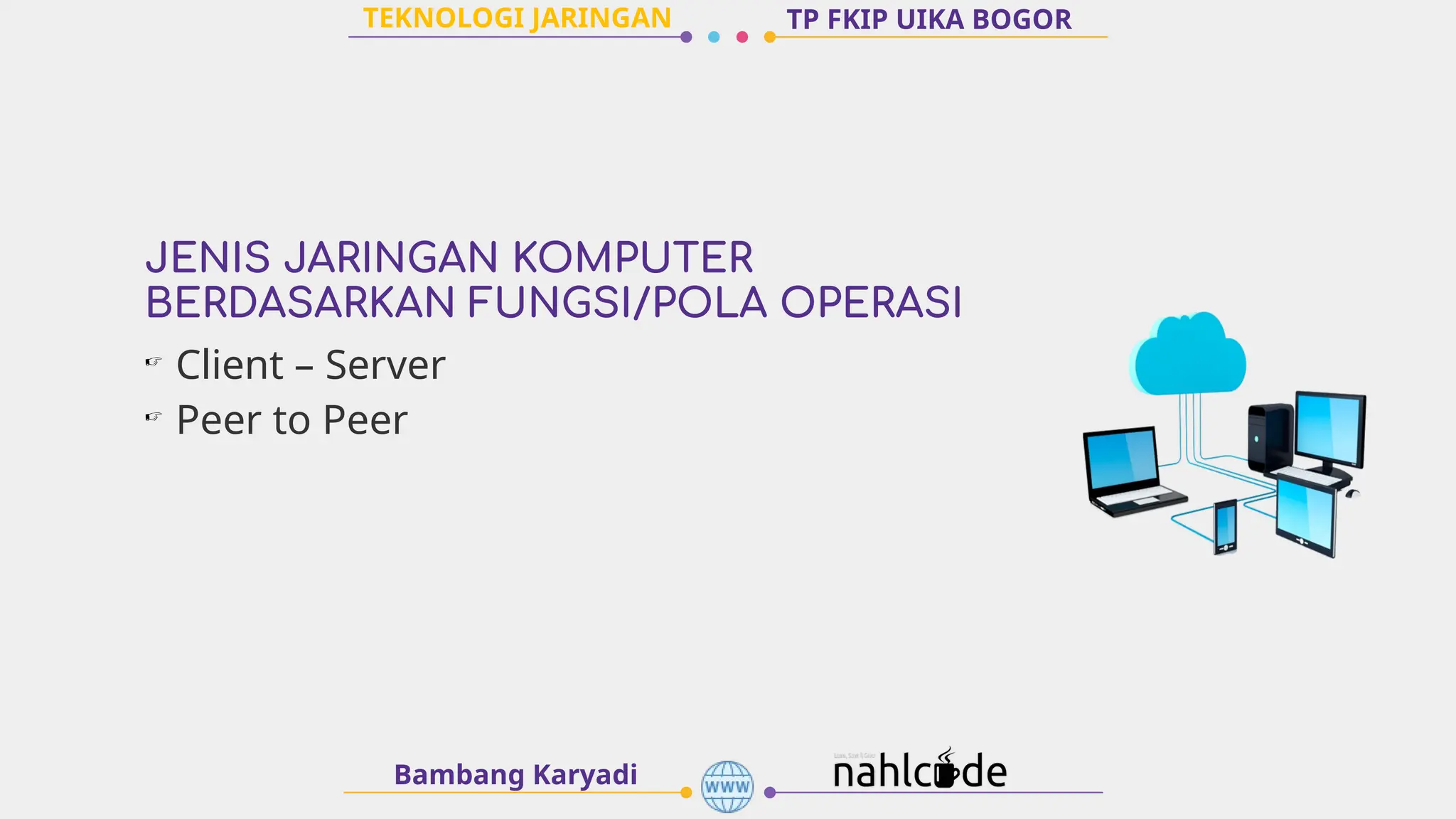

16. JENIS JARINGAN KOMPUTER
BERDASARKAN FUNGSI/POLA OPERASI
Bambang Karyadi
TP FKIP UIKA BOGOR
☞
Client – Server
☞
Peer to Peer
TEKNOLOGI JARINGAN

17. JARINGAN KOMPUTER BERDASARKAN FUNGSI/POLA OPERASI
Bambang Karyadi
TP FKIP UIKA BOGOR
Client - Server
☞
Terdapat satu atau lebih komputer berfungsi sebagai
Server yang melayani permintaan client.
TEKNOLOGI JARINGAN

18. JARINGAN KOMPUTER BERDASARKAN FUNGSI/POLA OPERASI
Bambang Karyadi
TP FKIP UIKA BOGOR
Client - Server
TEKNOLOGI JARINGAN

19. JARINGAN KOMPUTER BERDASARKAN FUNGSI/POLA OPERASI
Bambang Karyadi
TP FKIP UIKA BOGOR
Peer to Peer
☞
Setiap komputer bisa menjadi server sekaligus client.
Dibuat tanpa adanya kontrol terpusat dari sebuah server.
TEKNOLOGI JARINGAN

20. JARINGAN KOMPUTER BERDASARKAN FUNGSI/POLA OPERASI
Bambang Karyadi
TP FKIP UIKA BOGOR
Peer to Peer
TEKNOLOGI JARINGAN

21. JARINGAN KOMPUTER BERDASARKAN TOPOLOGI
Bambang Karyadi
TP FKIP UIKA BOGOR
TEKNOLOGI JARINGAN
☞
Bus ☞
Ring
☞
Star
☞
Tree
☞
Mesh

22. JARINGAN KOMPUTER BERDASARKAN TOPOLOGI
Bambang Karyadi
TP FKIP UIKA BOGOR
Topologi Bus
☞
Yaitu Metode atau cara untuk menghubungkan dua
atau lebih komputer secara serial, dengan memakai
kabel utama sebagai center atau pusat lalu lintas data.
☞
Topologi bus menggunakan konektor T dan BNC
serta sebuah terminator. Untuk media transmisi
datanya, topologi bus menggunakan jenis kabel
Coaxial.
☞
Karakteristik topologi bus dapat dikenali, yaitu
terdapat kabel tunggal yang terbentang di sepanjang
jaringan. Kabel tersebut berfungsi sebagai kabel
utama (backbone) pada jaringan topologi ini.
TEKNOLOGI JARINGAN

23. JARINGAN KOMPUTER BERDASARKAN TOPOLOGI
Bambang Karyadi
TP FKIP UIKA BOGOR
Topologi Ring
☞
Yaitu suatu aturan, skema, konsep ataupun cara yang digunakan dalam
menghubungkan satu komputer dengan komputer lainnya dimana
rangkaiannya membentuk titik-titik yang masing-masing titik terhubung
dengan dua titik lainnya dalam satu jaringan.
☞
Topologi Ring menggunakan RJ45 T. Untuk media transmisi datanya, topologi
Ring menggunakan jenis kabel UTP.
☞
Karakterstik topologi ring ini dapat dilihat dimana token akan melewati
titik-titik atau node kemudian memeriksa apakah informasi dari sumber
digunakan pada titik yang akan dilewati, maka jika iya token akan
memberikan data dari sumber tersebut dan kembali berjalan. Namun, jika
tidak maka token hanya melewati titik saja dengan membawa informasi.
TEKNOLOGI JARINGAN

24. JARINGAN KOMPUTER BERDASARKAN TOPOLOGI
Bambang Karyadi
TP FKIP UIKA BOGOR
Topologi Star
☞
Yaitu suatu metode atau cara untuk menghubungkan dua atau lebih
komputer dengan jaringan yang berbentuk bintang (star), dimana
topologi jaringan berupa kovergensi dari node tengah ke setiap node/
pengguna, sehingga semua node atau titik terkoneksi dengan node
tengah tersebut.
☞
Topologi Ring menggunakan RJ45 T. Untuk media transmisi datanya,
topologi Ring menggunakan jenis kabel UTP.
☞
Karakterstik topologi star yaitu pada setiap komputer host memiliki
kabelnya sendiri yang terhubung langsung pada perangkat pusat hub,
switch, multipoint repeater, atau bahkan Multistation Access Unit (MAU)
melalui sistem point-to-point.
TEKNOLOGI JARINGAN

25. Terima Kasih
Bambang Karyadi TP FKIP UIKA BOGOR

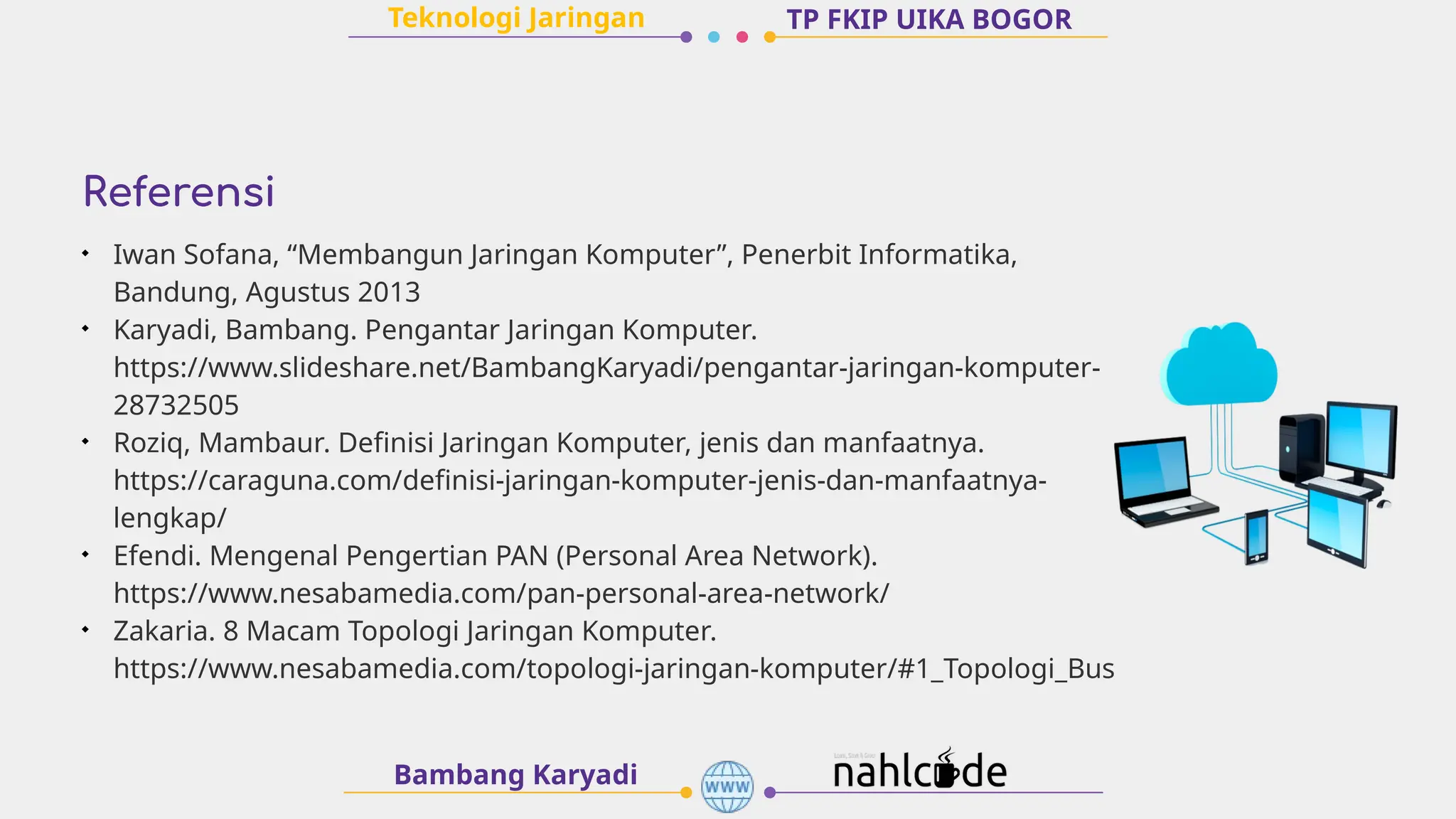

26. Referensi
Bambang Karyadi
TP FKIP UIKA BOGOR
Teknologi Jaringan

Iwan Sofana, “Membangun Jaringan Komputer”, Penerbit Informatika,
Bandung, Agustus 2013

Karyadi, Bambang. Pengantar Jaringan Komputer.
https://www.slideshare.net/BambangKaryadi/pengantar-jaringan-komputer-
28732505

Roziq, Mambaur. Definisi Jaringan Komputer, jenis dan manfaatnya.
https://caraguna.com/definisi-jaringan-komputer-jenis-dan-manfaatnya-
lengkap/

Efendi. Mengenal Pengertian PAN (Personal Area Network).
https://www.nesabamedia.com/pan-personal-area-network/

Zakaria. 8 Macam Topologi Jaringan Komputer.
https://www.nesabamedia.com/topologi-jaringan-komputer/#1_Topologi_Bus
