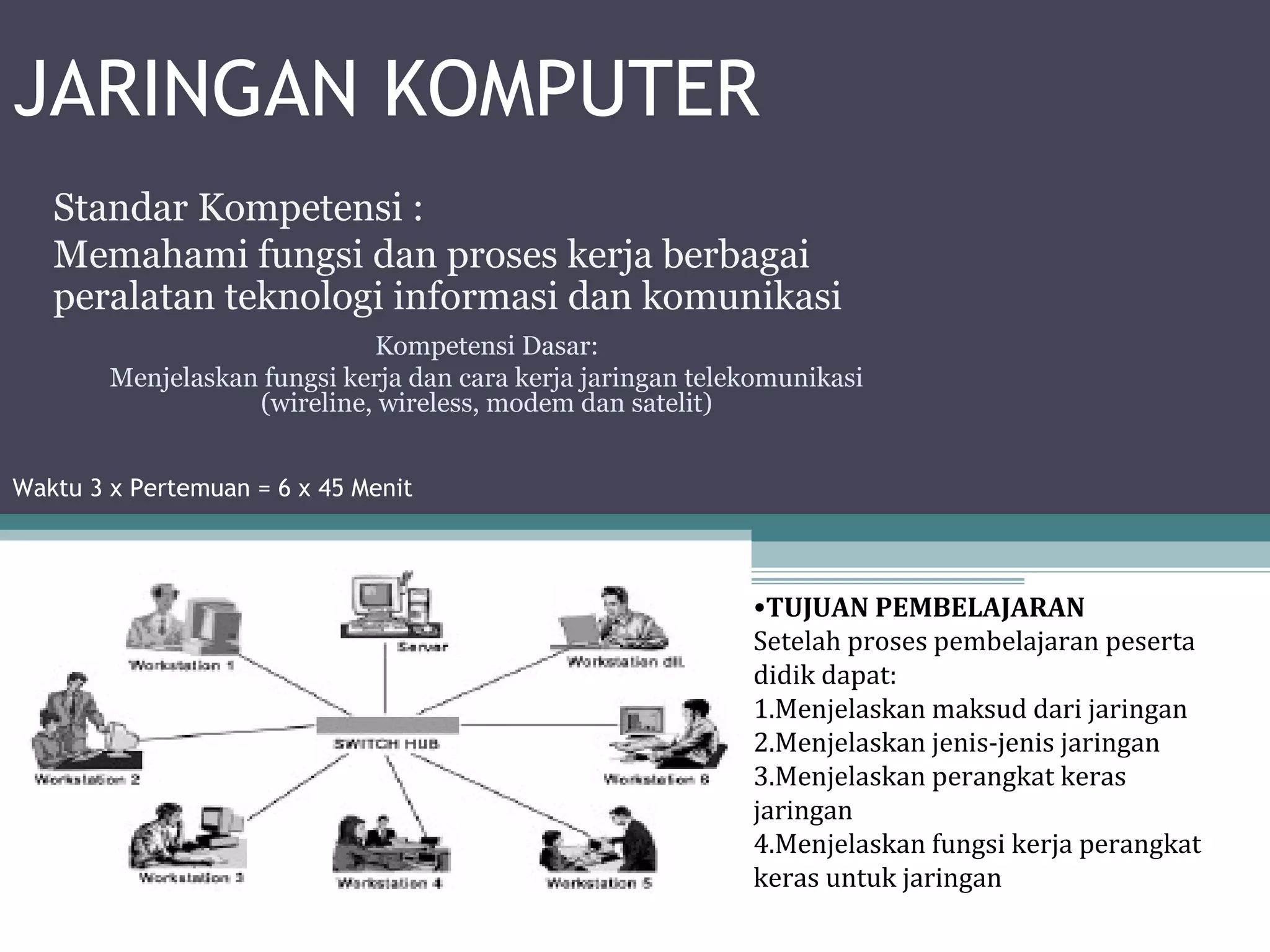

1. JARINGAN KOMPUTER
Standar Kompetensi :
Memahami fungsi dan proses kerja berbagai
peralatan teknologi informasi dan komunikasi
Kompetensi Dasar:
Menjelaskan fungsi kerja dan cara kerja jaringan telekomunikasi
(wireline, wireless, modem dan satelit)
Waktu 3 x Pertemuan = 6 x 45 Menit
•TUJUAN PEMBELAJARAN
Setelah proses pembelajaran peserta
didik dapat:
1.Menjelaskan maksud dari jaringan
2.Menjelaskan jenis-jenis jaringan
3.Menjelaskan perangkat keras
jaringan
4.Menjelaskan fungsi kerja perangkat
keras untuk jaringan

2. Peta Konsep

3. Jarkom 1

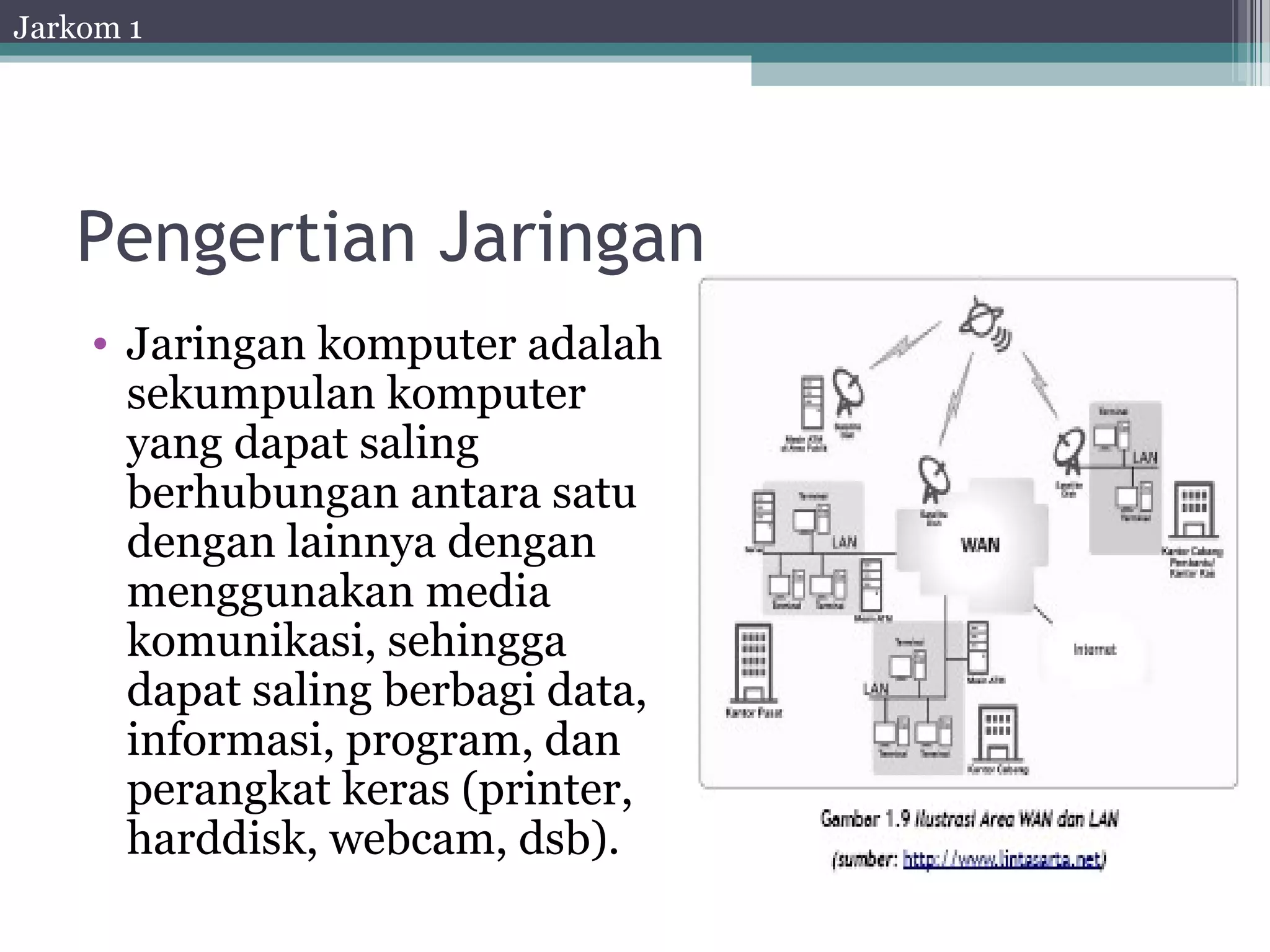

Pengertian Jaringan
• Jaringan komputer adalah
sekumpulan komputer
yang dapat saling
berhubungan antara satu
dengan lainnya dengan
menggunakan media
komunikasi, sehingga
dapat saling berbagi data,
informasi, program, dan
perangkat keras (printer,
harddisk, webcam, dsb).

4. Jarkom 1

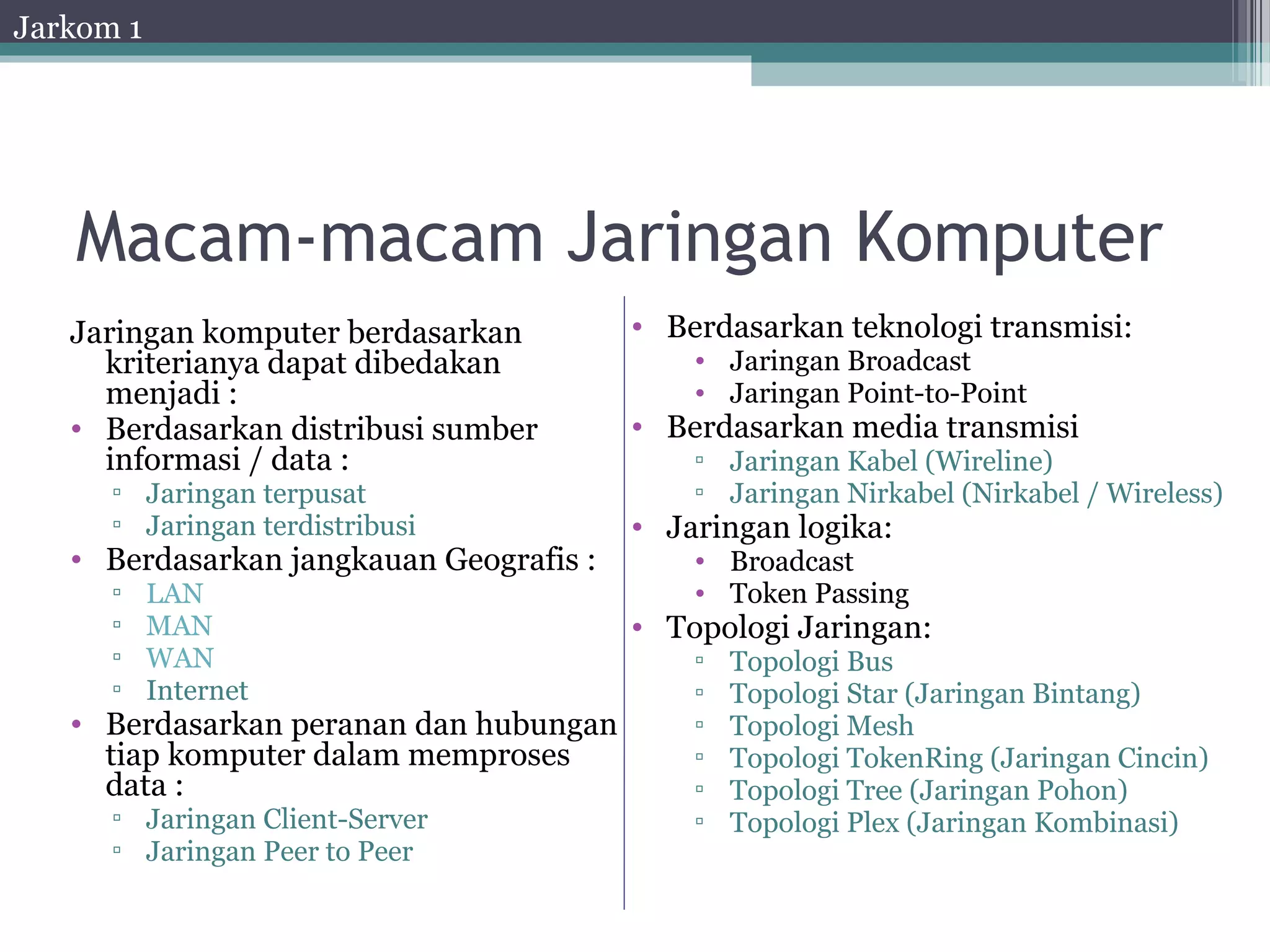

Macam-macam Jaringan Komputer
Jaringan komputer berdasarkan • Berdasarkan teknologi transmisi:
kriterianya dapat dibedakan • Jaringan Broadcast
menjadi : • Jaringan Point-to-Point
• Berdasarkan distribusi sumber • Berdasarkan media transmisi
informasi / data : ▫ Jaringan Kabel (Wireline)
▫ Jaringan terpusat ▫ Jaringan Nirkabel (Nirkabel / Wireless)
▫ Jaringan terdistribusi • Jaringan logika:
• Berdasarkan jangkauan Geografis : • Broadcast
▫ LAN • Token Passing
▫ MAN • Topologi Jaringan:
▫ WAN ▫ Topologi Bus
▫ Internet ▫ Topologi Star (Jaringan Bintang)
• Berdasarkan peranan dan hubungan ▫ Topologi Mesh
tiap komputer dalam memproses ▫ Topologi TokenRing (Jaringan Cincin)
data : ▫ Topologi Tree (Jaringan Pohon)
▫ Jaringan Client-Server ▫ Topologi Plex (Jaringan Kombinasi)
▫ Jaringan Peer to Peer

5. Jarkom 1

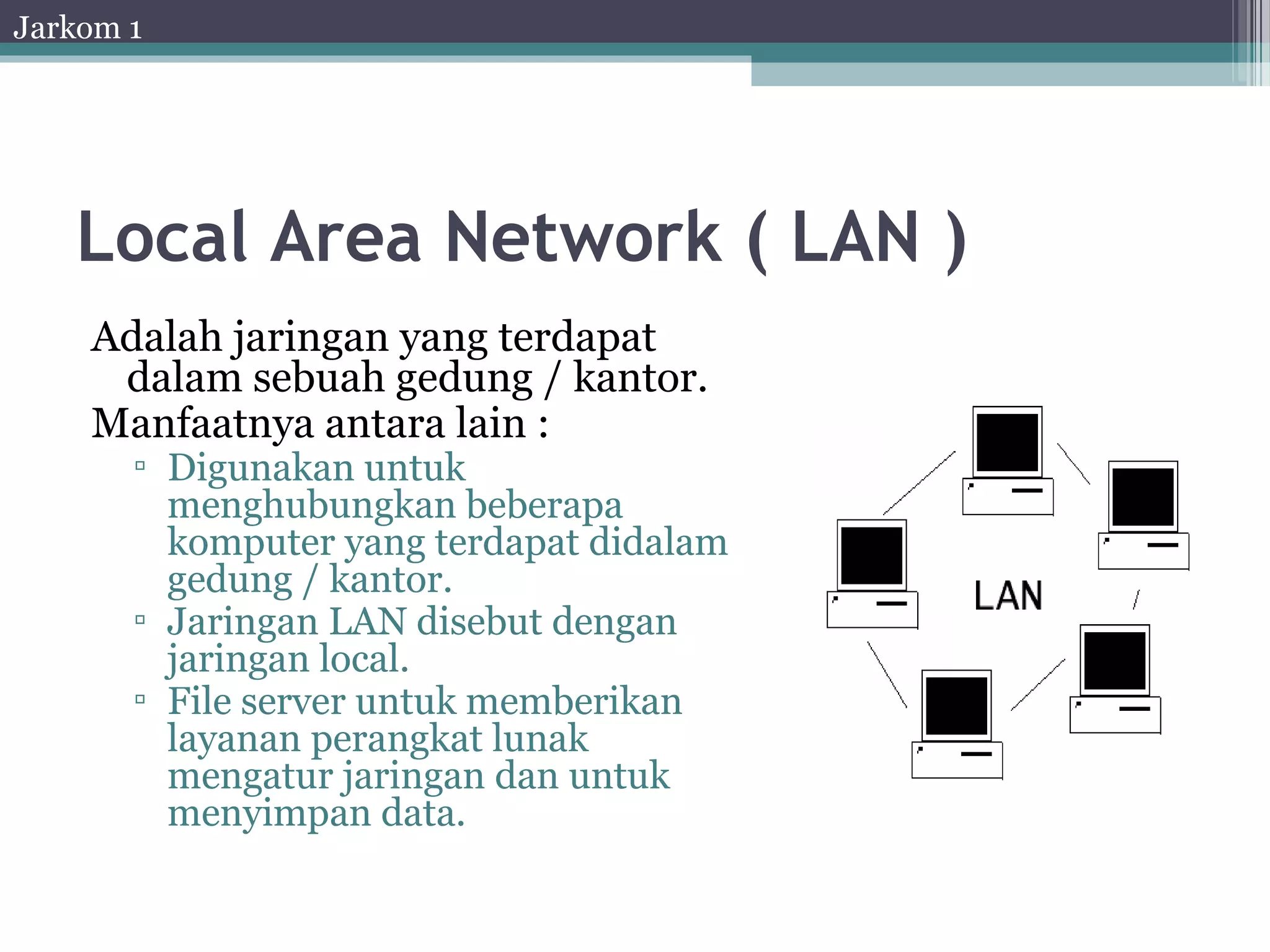

Local Area Network ( LAN )
Adalah jaringan yang terdapat
dalam sebuah gedung / kantor.
Manfaatnya antara lain :
▫ Digunakan untuk
menghubungkan beberapa
komputer yang terdapat didalam
gedung / kantor.
▫ Jaringan LAN disebut dengan
jaringan local.
▫ File server untuk memberikan
layanan perangkat lunak
mengatur jaringan dan untuk
menyimpan data.

6. Jarkom 1

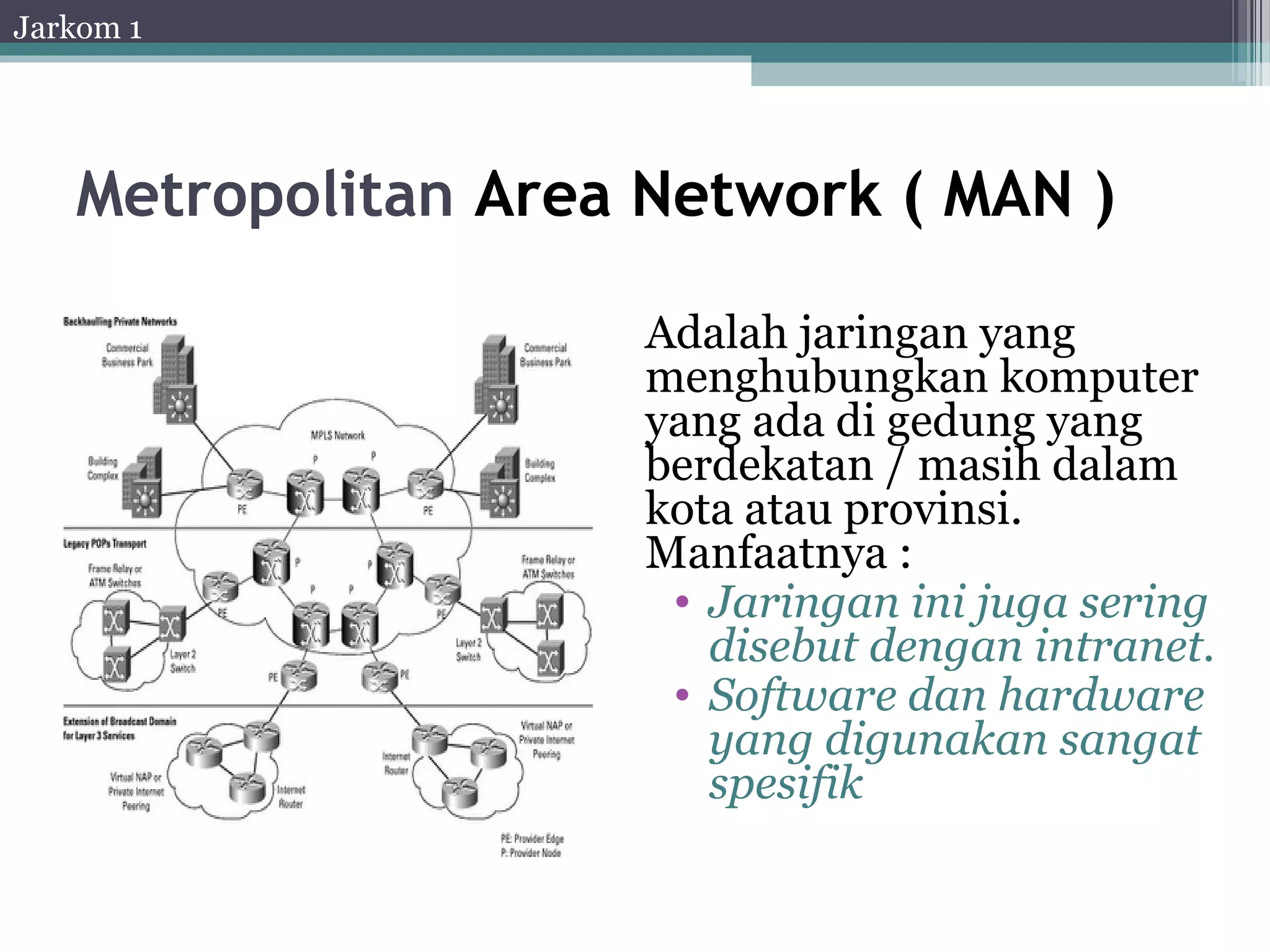

Metropolitan Area Network ( MAN )
Adalah jaringan yang
menghubungkan komputer
yang ada di gedung yang
berdekatan / masih dalam
kota atau provinsi.
Manfaatnya :
• Jaringan ini juga sering
disebut dengan intranet.
• Software dan hardware
yang digunakan sangat
spesifik

7. Jarkom 1

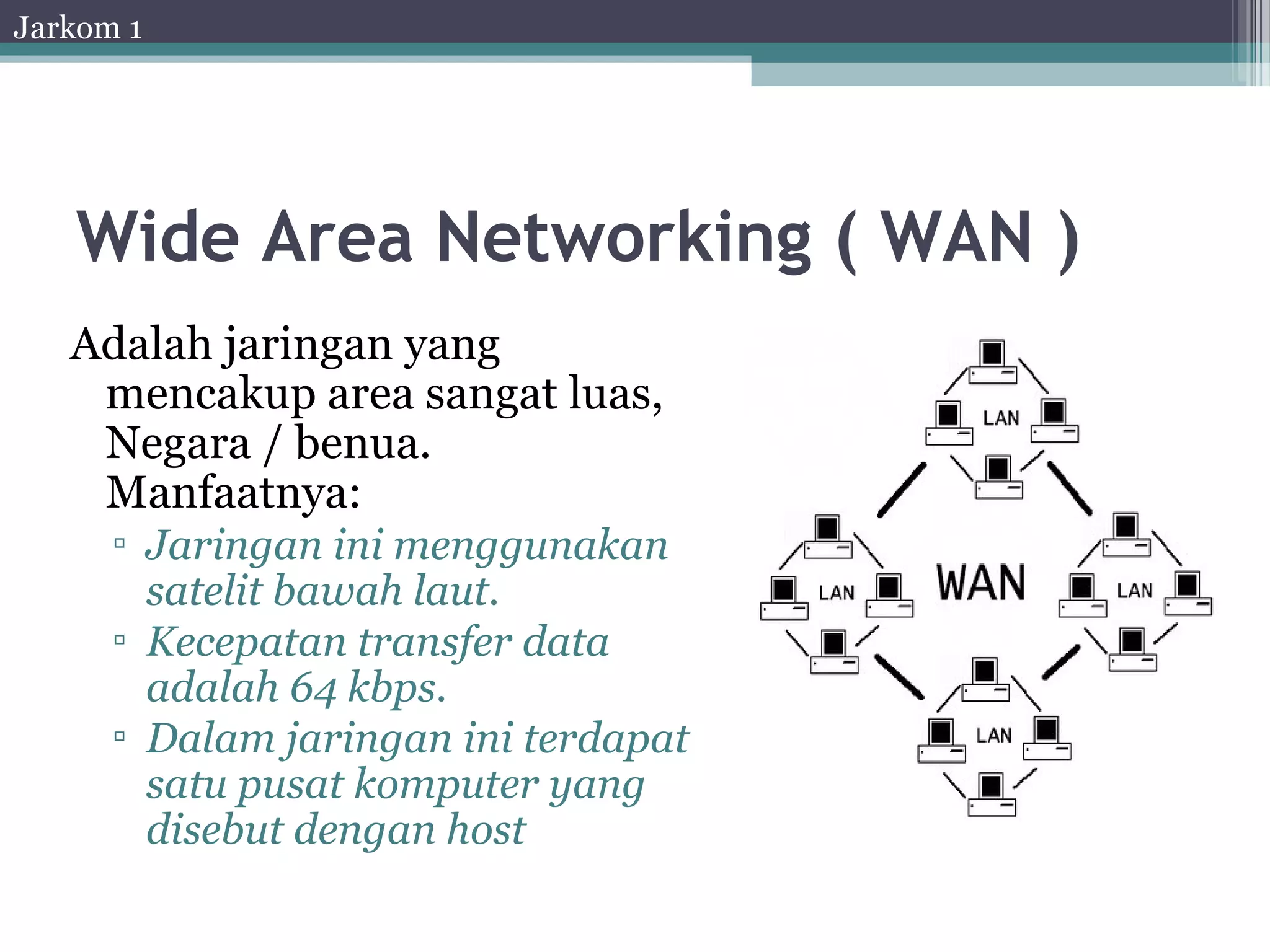

Wide Area Networking ( WAN )
Adalah jaringan yang
mencakup area sangat luas,
Negara / benua.
Manfaatnya:
▫ Jaringan ini menggunakan
satelit bawah laut.
▫ Kecepatan transfer data
adalah 64 kbps.
▫ Dalam jaringan ini terdapat
satu pusat komputer yang
disebut dengan host

8. Jarkom 1

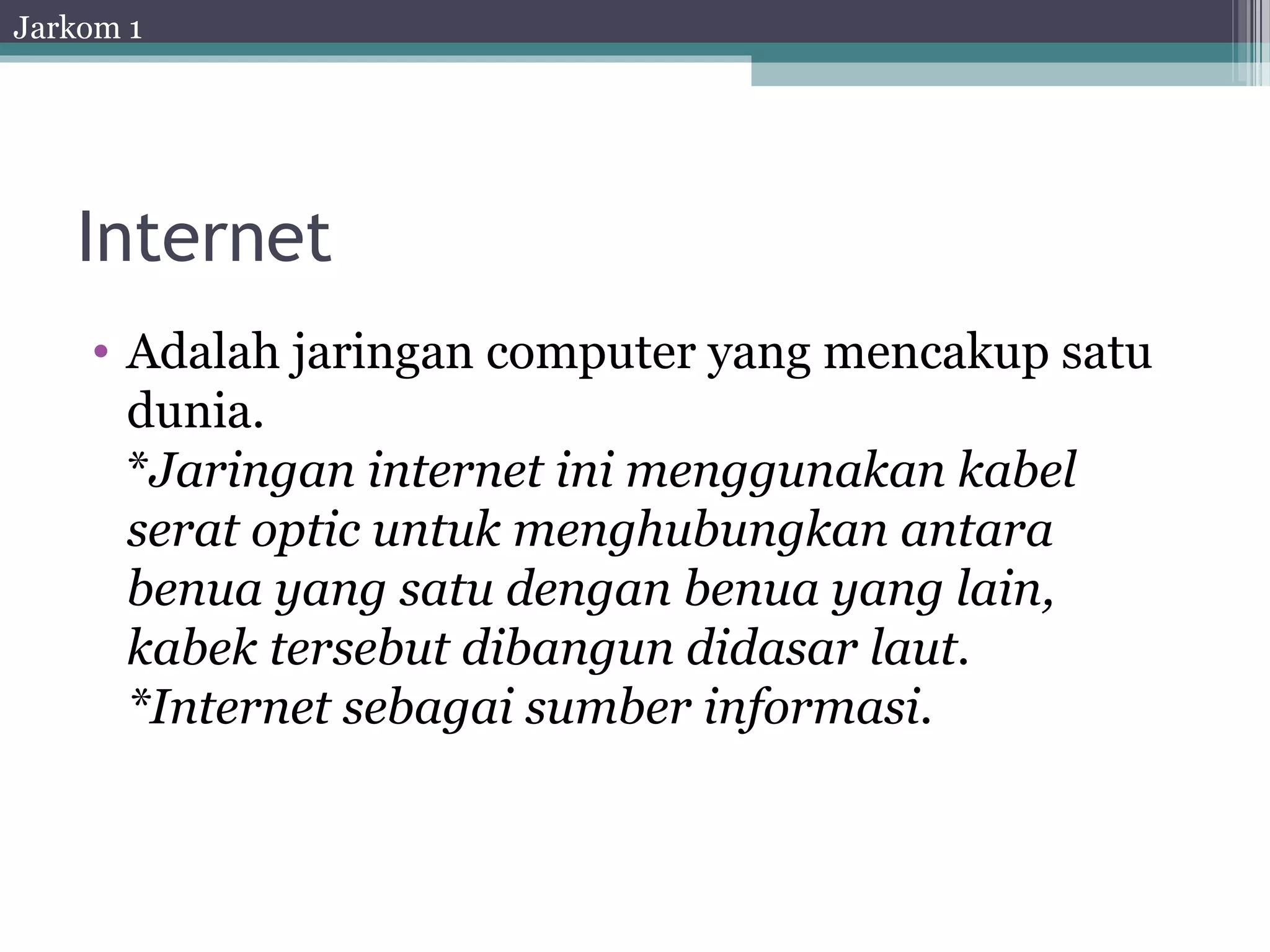

Internet
• Adalah jaringan computer yang mencakup satu
dunia.
*Jaringan internet ini menggunakan kabel
serat optic untuk menghubungkan antara
benua yang satu dengan benua yang lain,
kabek tersebut dibangun didasar laut.
*Internet sebagai sumber informasi.

9. Jarkom 1

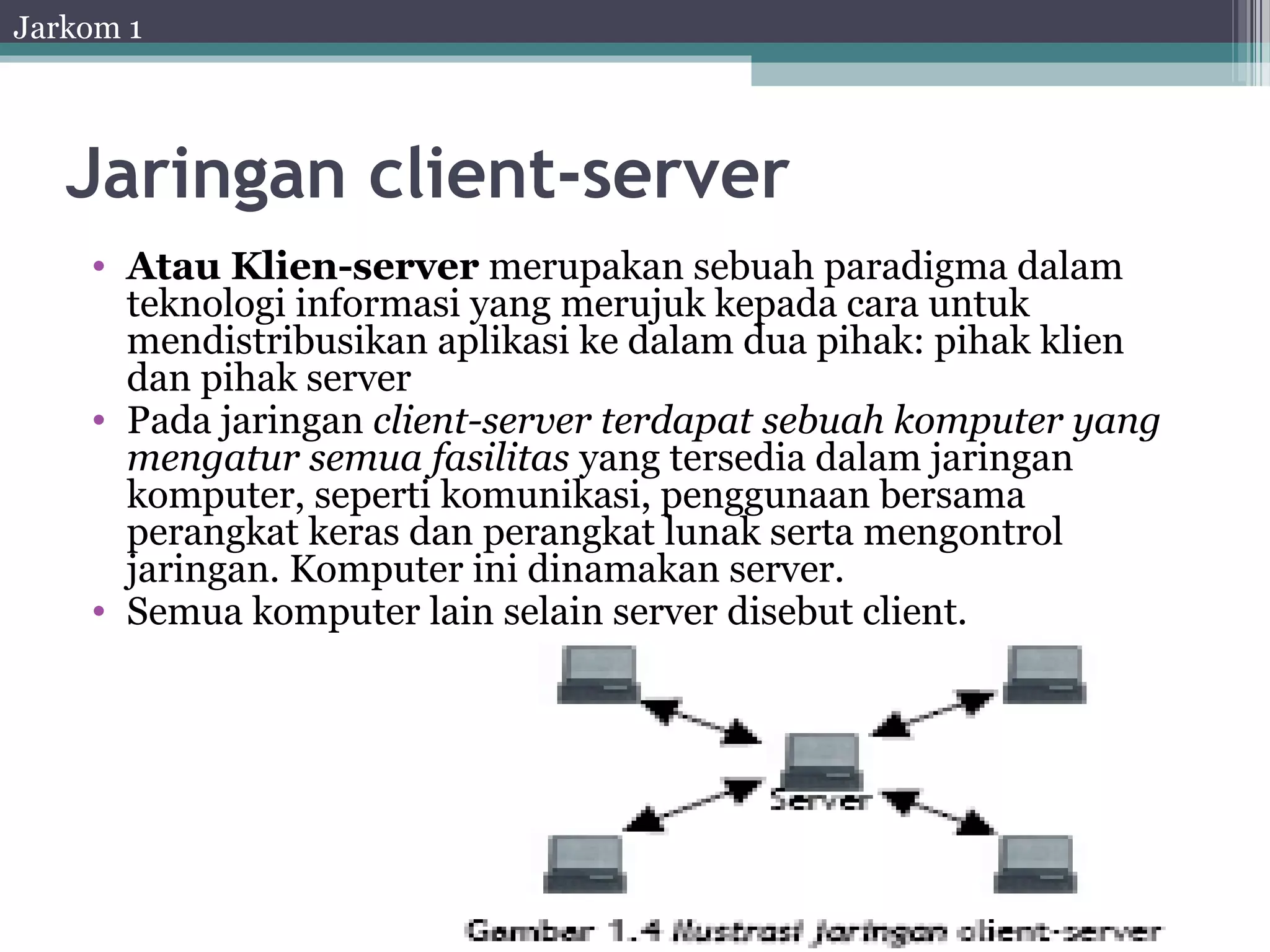

Jaringan client-server
• Atau Klien-server merupakan sebuah paradigma dalam
teknologi informasi yang merujuk kepada cara untuk
mendistribusikan aplikasi ke dalam dua pihak: pihak klien
dan pihak server
• Pada jaringan client-server terdapat sebuah komputer yang
mengatur semua fasilitas yang tersedia dalam jaringan
komputer, seperti komunikasi, penggunaan bersama
perangkat keras dan perangkat lunak serta mengontrol
jaringan. Komputer ini dinamakan server.
• Semua komputer lain selain server disebut client.

10. Jarkom 1

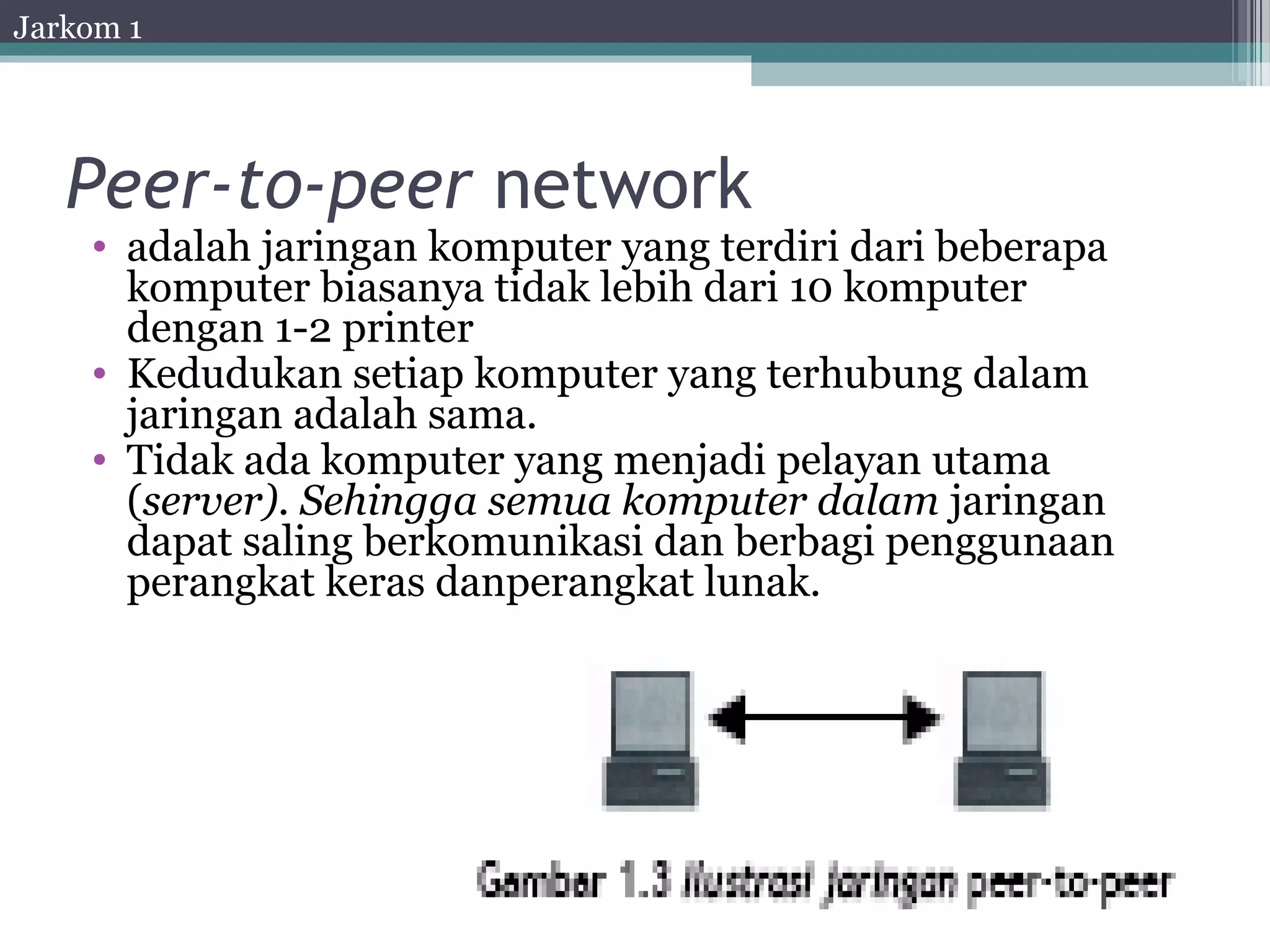

Peer-to-peer network
• adalah jaringan komputer yang terdiri dari beberapa
komputer biasanya tidak lebih dari 10 komputer
dengan 1-2 printer
• Kedudukan setiap komputer yang terhubung dalam
jaringan adalah sama.
• Tidak ada komputer yang menjadi pelayan utama
(server). Sehingga semua komputer dalam jaringan
dapat saling berkomunikasi dan berbagi penggunaan
perangkat keras danperangkat lunak.

11. Jarkom 1

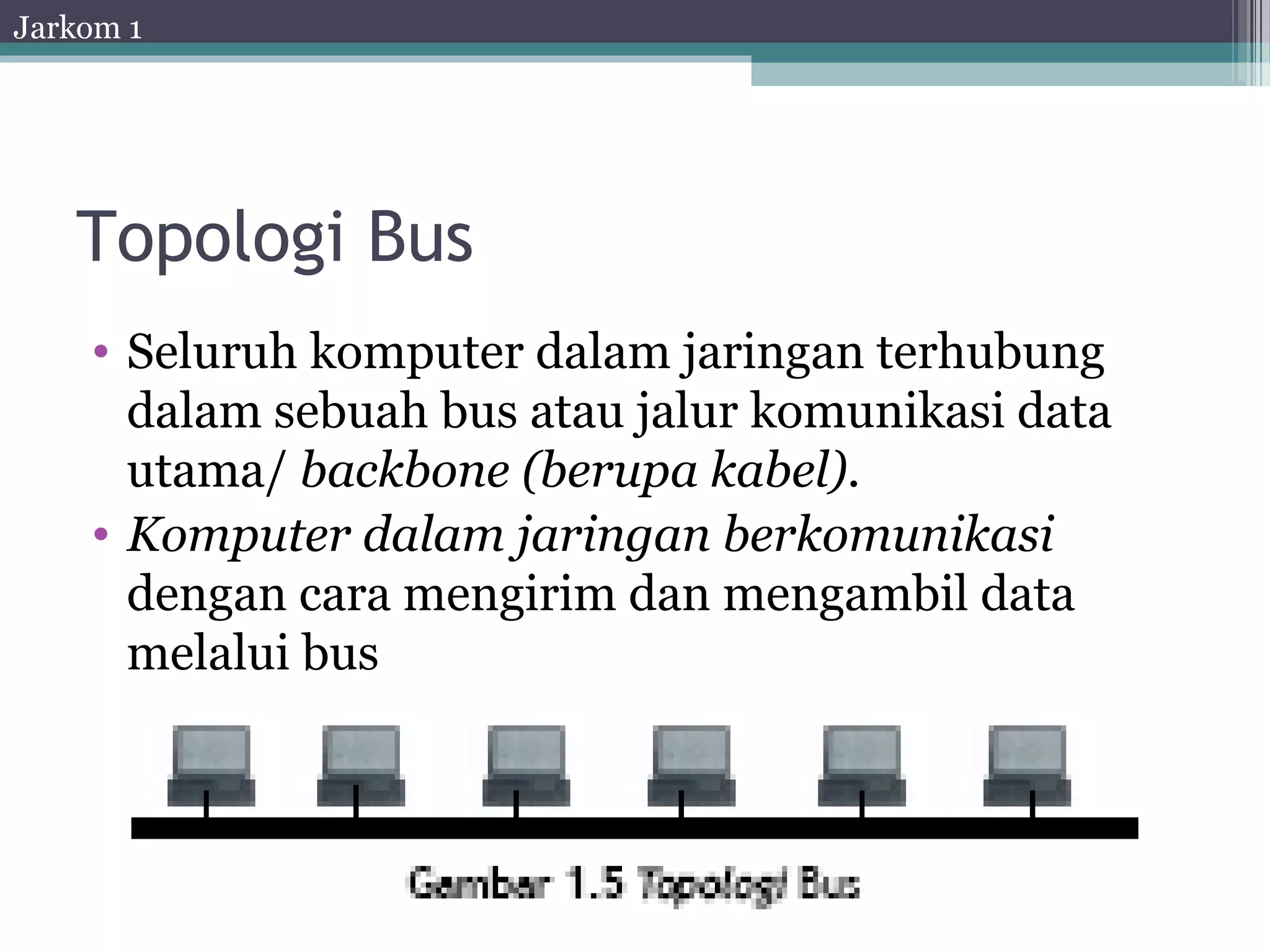

Topologi Bus
• Seluruh komputer dalam jaringan terhubung
dalam sebuah bus atau jalur komunikasi data
utama/ backbone (berupa kabel).
• Komputer dalam jaringan berkomunikasi
dengan cara mengirim dan mengambil data
melalui bus

12. Jarkom 1

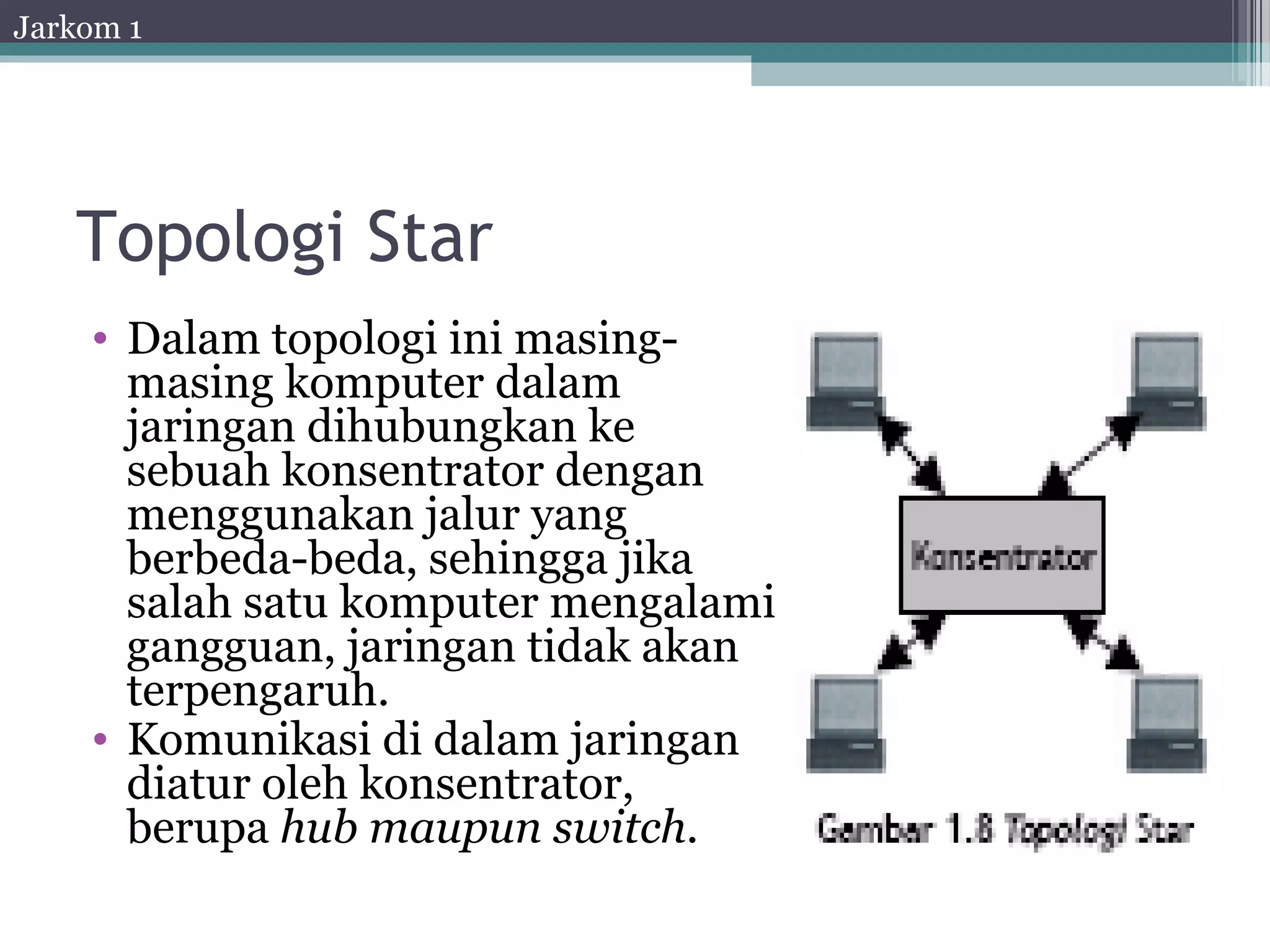

Topologi Star
• Dalam topologi ini masing-
masing komputer dalam
jaringan dihubungkan ke
sebuah konsentrator dengan
menggunakan jalur yang
berbeda-beda, sehingga jika
salah satu komputer mengalami
gangguan, jaringan tidak akan
terpengaruh.
• Komunikasi di dalam jaringan
diatur oleh konsentrator,
berupa hub maupun switch.

13. Jarkom 1

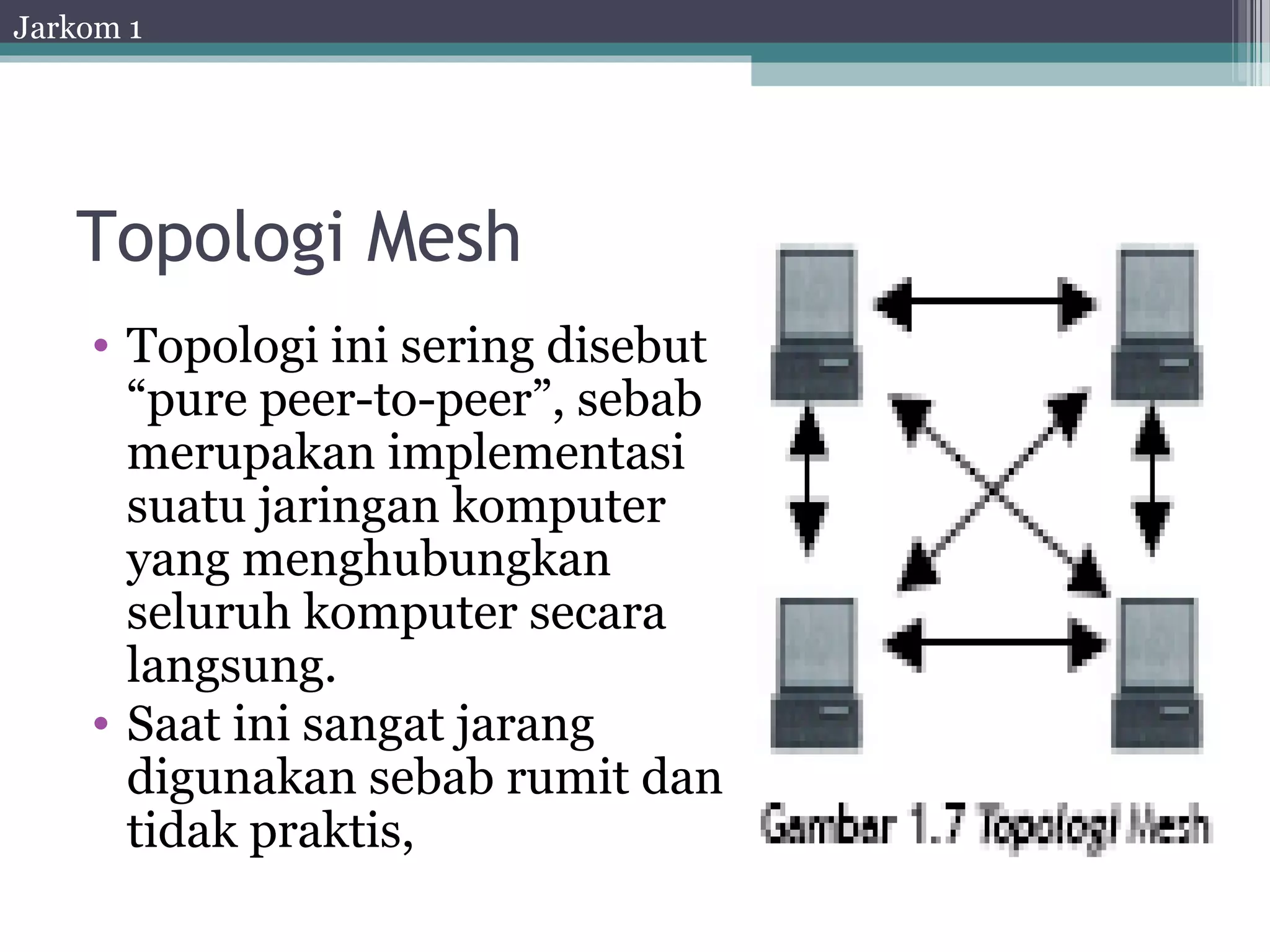

Topologi Mesh
• Topologi ini sering disebut
“pure peer-to-peer”, sebab
merupakan implementasi
suatu jaringan komputer
yang menghubungkan
seluruh komputer secara
langsung.
• Saat ini sangat jarang
digunakan sebab rumit dan
tidak praktis,

14. Jarkom 1

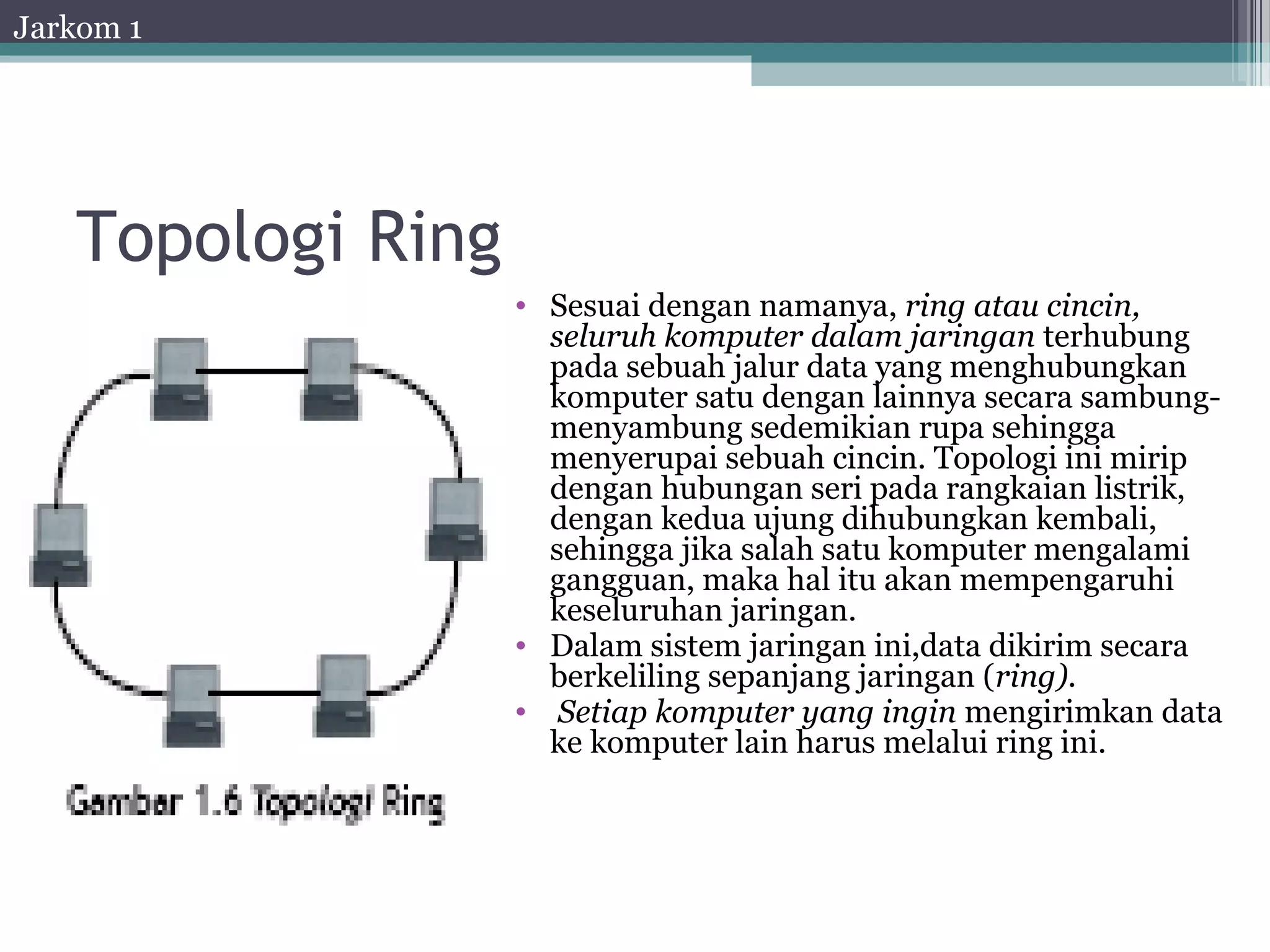

Topologi Ring
• Sesuai dengan namanya, ring atau cincin,
seluruh komputer dalam jaringan terhubung
pada sebuah jalur data yang menghubungkan
komputer satu dengan lainnya secara sambung-
menyambung sedemikian rupa sehingga
menyerupai sebuah cincin. Topologi ini mirip
dengan hubungan seri pada rangkaian listrik,
dengan kedua ujung dihubungkan kembali,
sehingga jika salah satu komputer mengalami
gangguan, maka hal itu akan mempengaruhi
keseluruhan jaringan.
• Dalam sistem jaringan ini,data dikirim secara
berkeliling sepanjang jaringan (ring).
• Setiap komputer yang ingin mengirimkan data
ke komputer lain harus melalui ring ini.

15. Jarkom 1

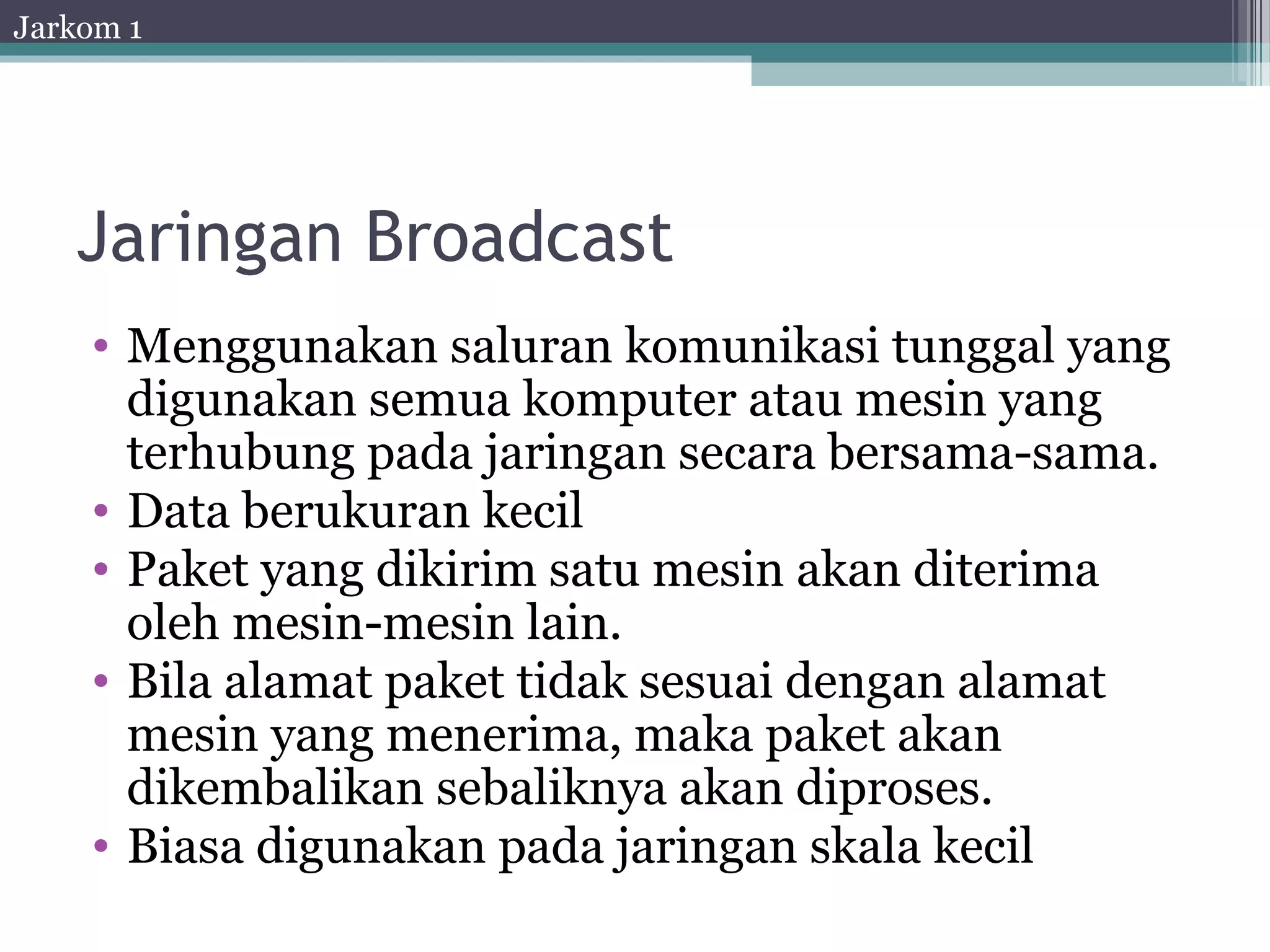

Jaringan Broadcast
• Menggunakan saluran komunikasi tunggal yang
digunakan semua komputer atau mesin yang
terhubung pada jaringan secara bersama-sama.
• Data berukuran kecil
• Paket yang dikirim satu mesin akan diterima
oleh mesin-mesin lain.
• Bila alamat paket tidak sesuai dengan alamat
mesin yang menerima, maka paket akan
dikembalikan sebaliknya akan diproses.
• Biasa digunakan pada jaringan skala kecil

16. Jarkom 1

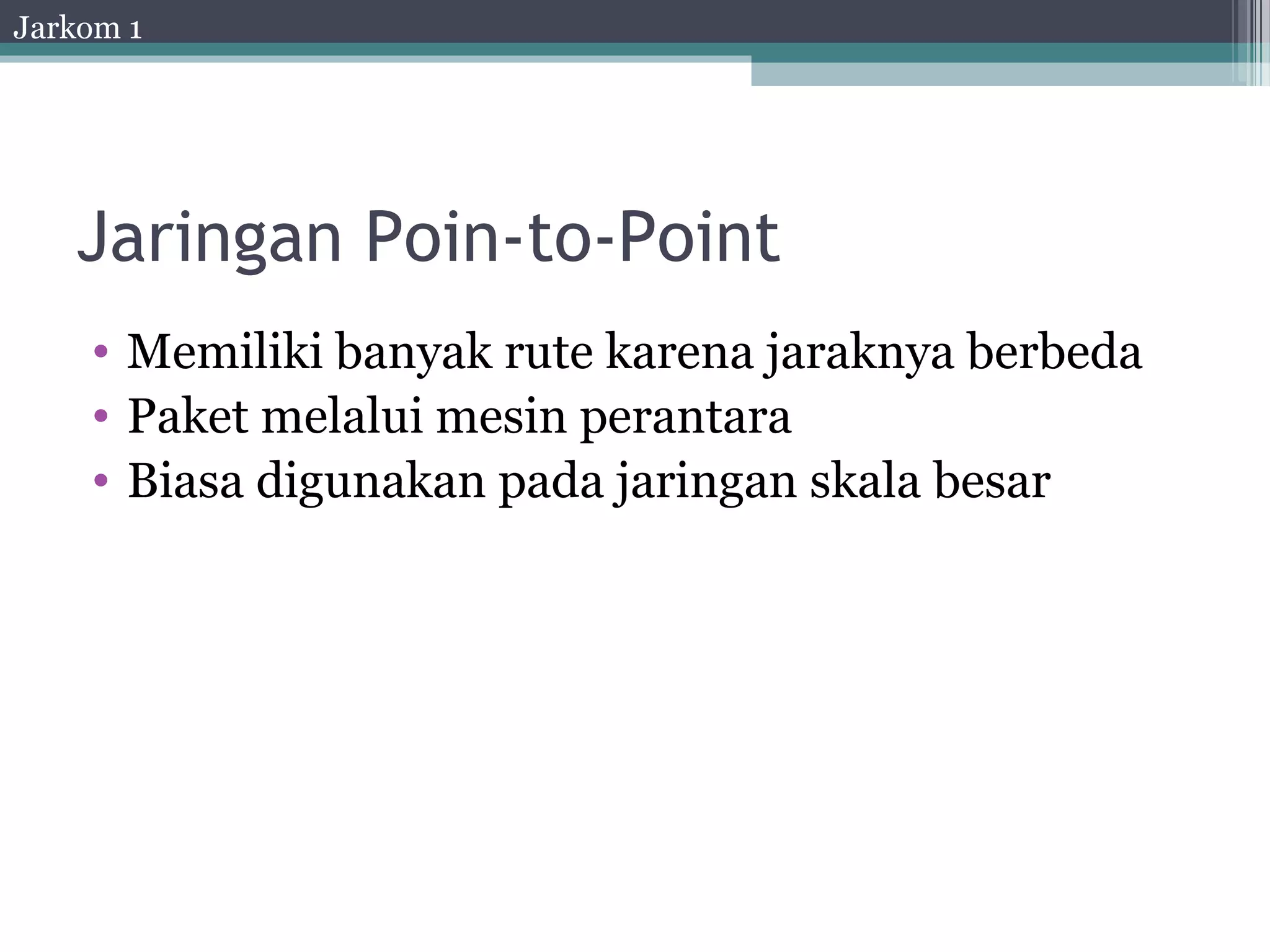

Jaringan Poin-to-Point
• Memiliki banyak rute karena jaraknya berbeda
• Paket melalui mesin perantara
• Biasa digunakan pada jaringan skala besar

17. Jarkom 1

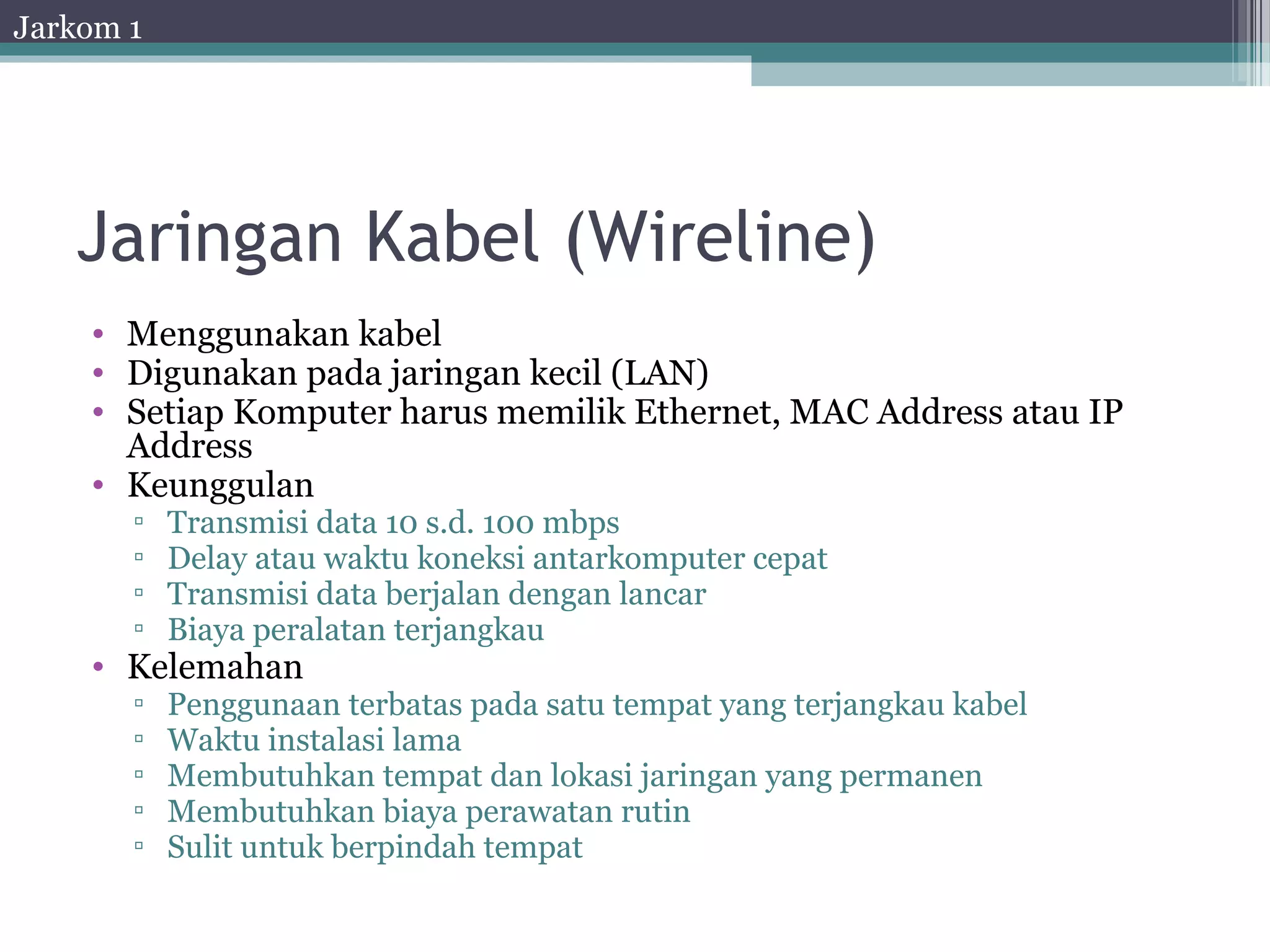

Jaringan Kabel (Wireline)
• Menggunakan kabel
• Digunakan pada jaringan kecil (LAN)
• Setiap Komputer harus memilik Ethernet, MAC Address atau IP
Address
• Keunggulan
▫ Transmisi data 10 s.d. 100 mbps
▫ Delay atau waktu koneksi antarkomputer cepat
▫ Transmisi data berjalan dengan lancar
▫ Biaya peralatan terjangkau
• Kelemahan
▫ Penggunaan terbatas pada satu tempat yang terjangkau kabel
▫ Waktu instalasi lama
▫ Membutuhkan tempat dan lokasi jaringan yang permanen
▫ Membutuhkan biaya perawatan rutin
▫ Sulit untuk berpindah tempat

18. Jarkom 1

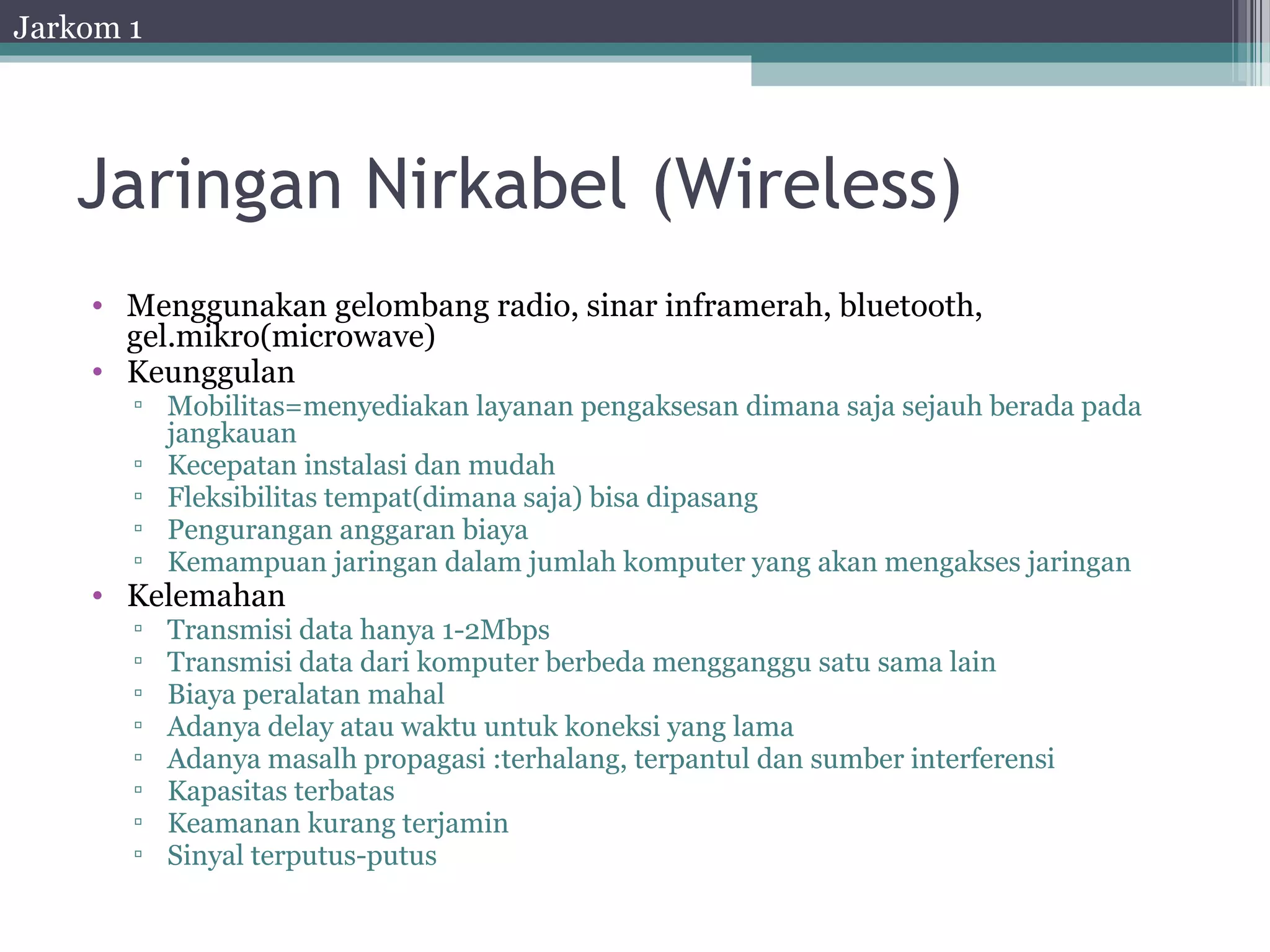

Jaringan Nirkabel (Wireless)
• Menggunakan gelombang radio, sinar inframerah, bluetooth,
gel.mikro(microwave)
• Keunggulan
▫ Mobilitas=menyediakan layanan pengaksesan dimana saja sejauh berada pada
jangkauan
▫ Kecepatan instalasi dan mudah
▫ Fleksibilitas tempat(dimana saja) bisa dipasang
▫ Pengurangan anggaran biaya
▫ Kemampuan jaringan dalam jumlah komputer yang akan mengakses jaringan
• Kelemahan
▫ Transmisi data hanya 1-2Mbps
▫ Transmisi data dari komputer berbeda mengganggu satu sama lain
▫ Biaya peralatan mahal
▫ Adanya delay atau waktu untuk koneksi yang lama
▫ Adanya masalh propagasi :terhalang, terpantul dan sumber interferensi
▫ Kapasitas terbatas
▫ Keamanan kurang terjamin
▫ Sinyal terputus-putus

19. Jarkom 1

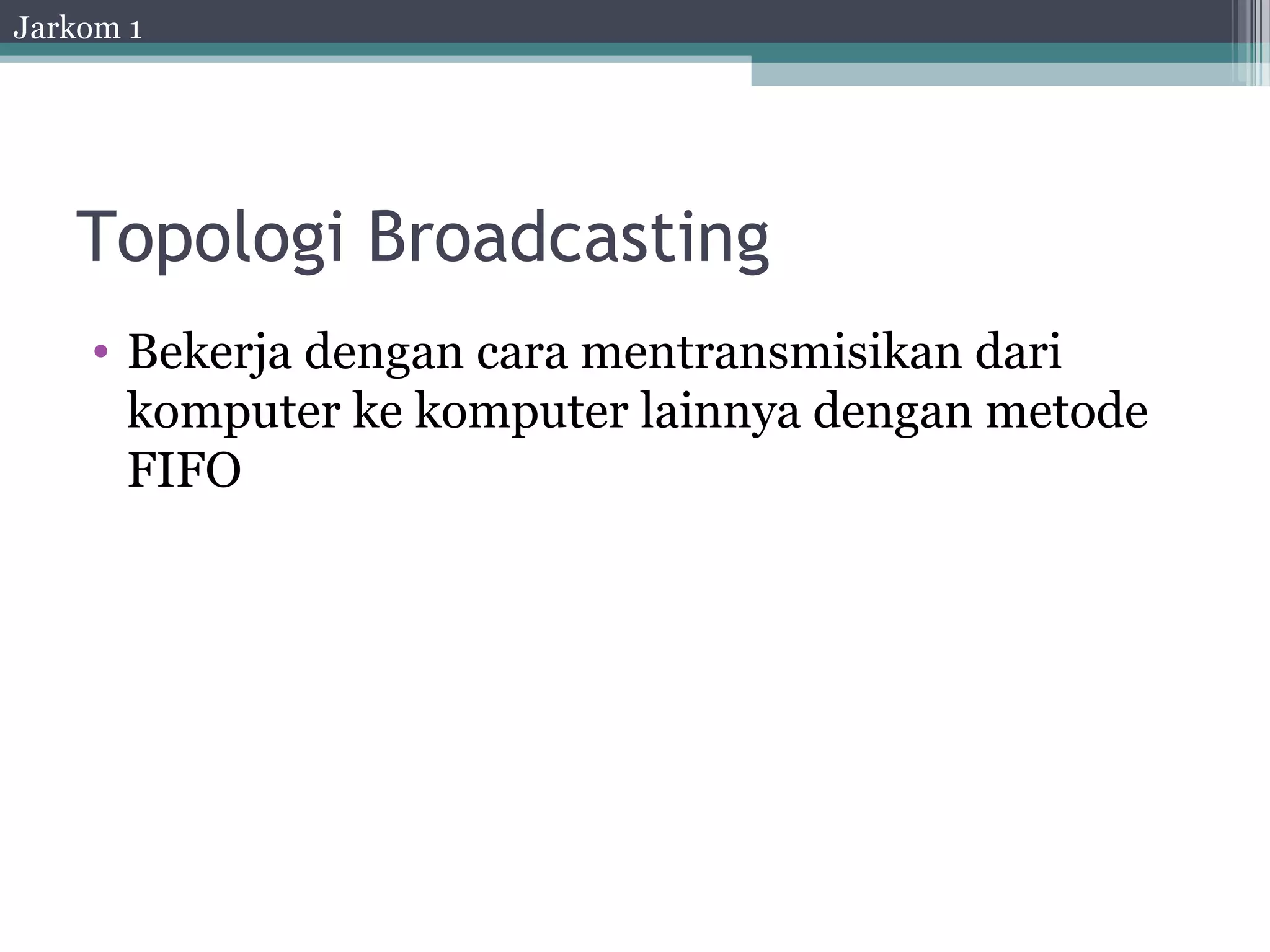

Topologi Broadcasting
• Bekerja dengan cara mentransmisikan dari
komputer ke komputer lainnya dengan metode
FIFO

20. Jarkom 1

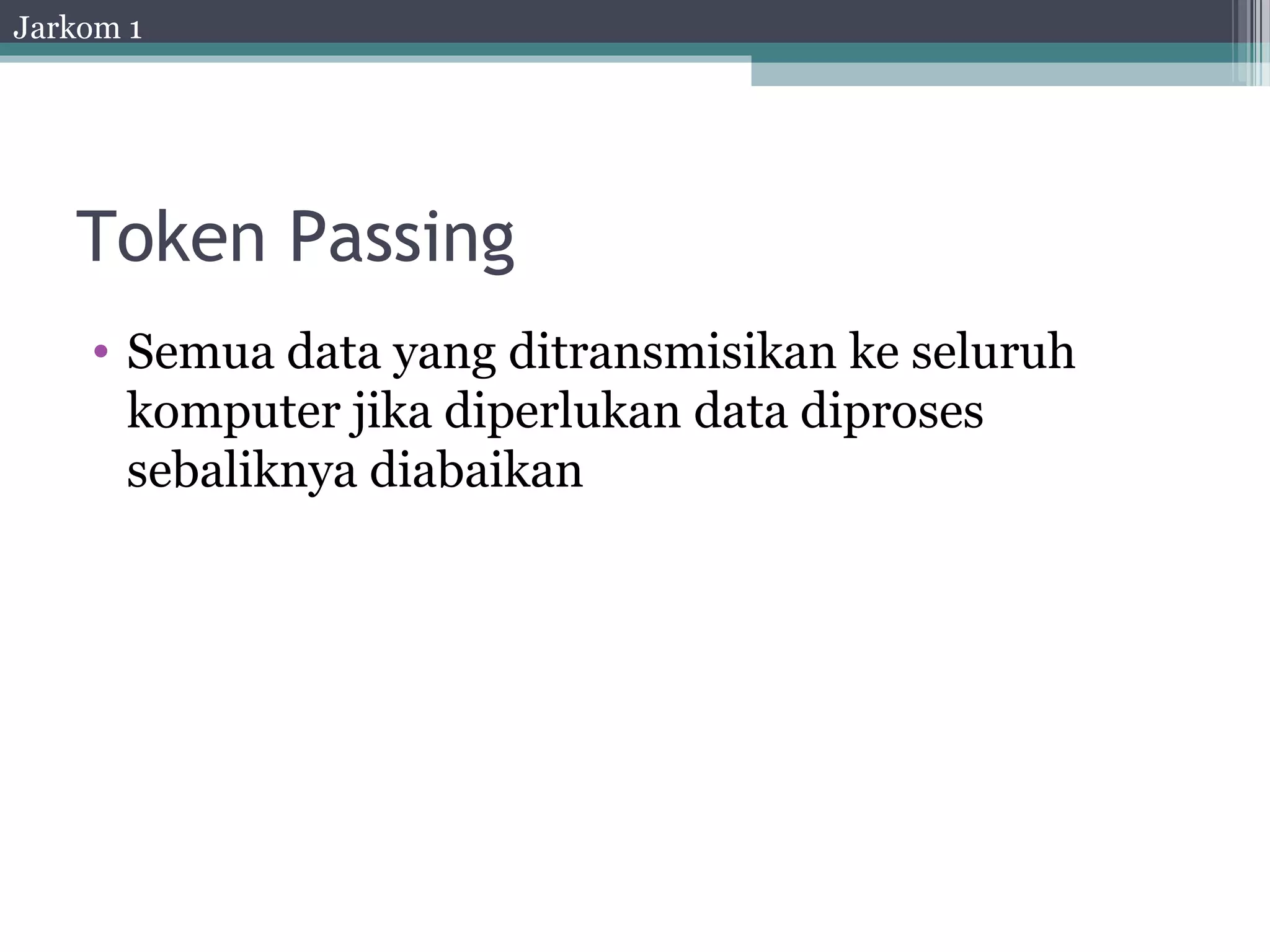

Token Passing
• Semua data yang ditransmisikan ke seluruh
komputer jika diperlukan data diproses
sebaliknya diabaikan

21. Jarkom 1

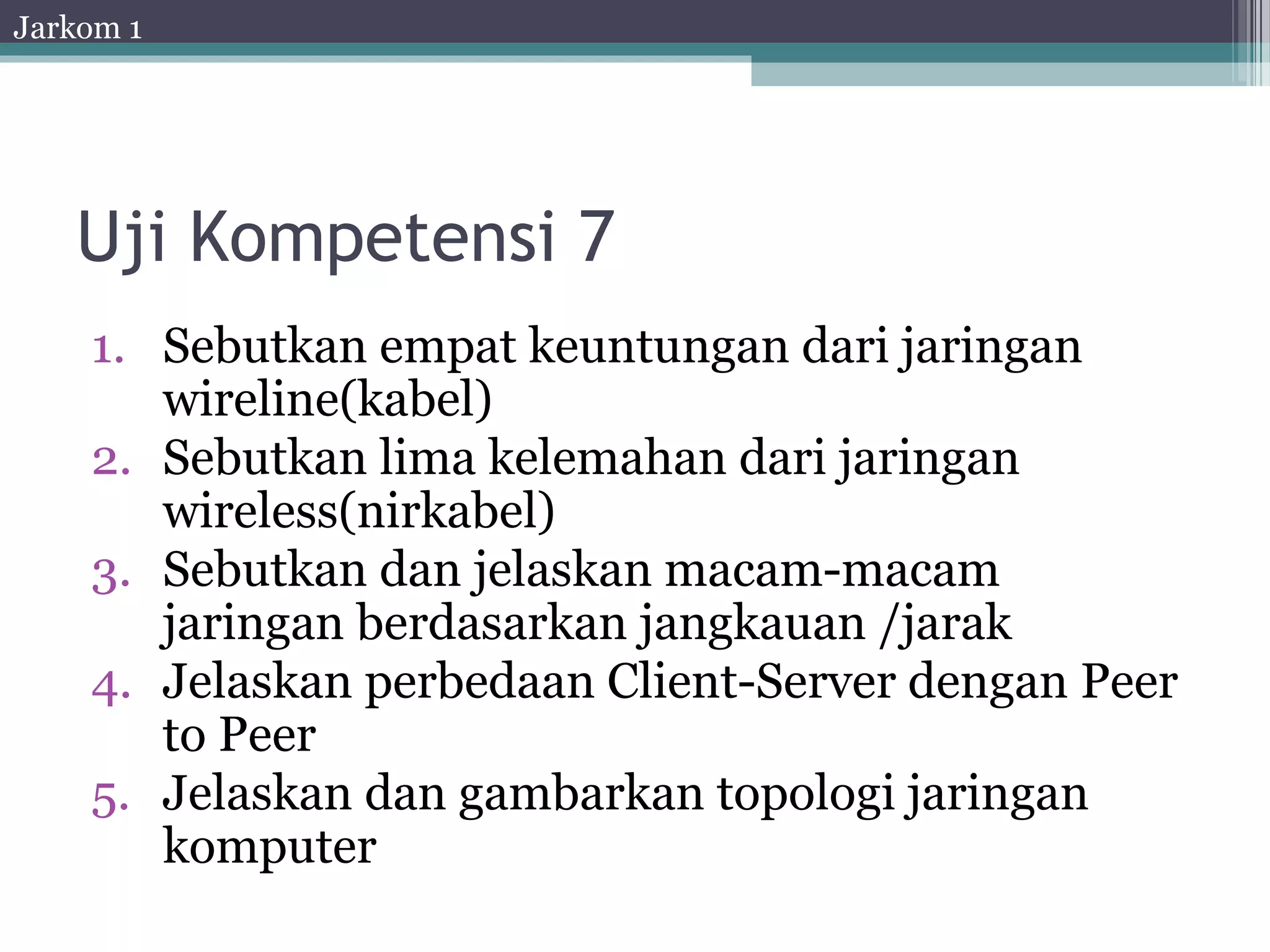

Uji Kompetensi 7
1. Sebutkan empat keuntungan dari jaringan
wireline(kabel)
2. Sebutkan lima kelemahan dari jaringan
wireless(nirkabel)
3. Sebutkan dan jelaskan macam-macam
jaringan berdasarkan jangkauan /jarak
4. Jelaskan perbedaan Client-Server dengan Peer
to Peer
5. Jelaskan dan gambarkan topologi jaringan
komputer
