Memasang unit penyamanan udara jenis pisah memerlukan beberapa langkah penting seperti menguji unit, memasang unit dalam dan luar mengikut jenis, serta memasang alat kawalan. Prosedur pemasangan bergantung kepada jenis unit sama ada lantai, siling atau dinding, dengan mematuhi kaedah keselamatan.

1. MELAKUKAN KERJA
MEMASANG UNIT
PENYAMAN UDARA JENIS
PISAH 1 FASA

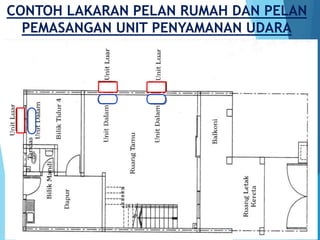

2. CONTOH LAKARAN PELAN RUMAH DAN PELAN
PEMASANGAN UNIT PENYAMANAN UDARA

3. Menguji unit
penyaman udara
jenis pisah
(testing and
commissioning)
BORANG PENGUJIAN UNIT
NAMA PEKERJA
KUMPULAN
NO. STAFF
MASA MULA : MASA TAMAT :
JENAMA : MODEL : NO SIRI
TANDAKAN ( √ ) DIDALAM KOLUM 'YA' JIKA PEMERIKSAAN TELAH DIJALANKAN
NO PERKARA YA KOMEN / TINDAKAN
01 UNIT DAPAT DI HIDUPKAN
02 TEKANAN BAHAN PENDINGIN
03 SUHU KELUAR PENYEJAT
04 ARUS LARIAN
05 TETAPKAN SUHU YANG DI KEHENDAKI
06
PERIKSA ANGIN YANG KELUAR MELALUI
INDOOR DAN OUTDOOR
07
PASTIKAN LANGKAH-LANGKAH KESELAMATAN
DIPATUHI
___________________________ ___________________________
Nama&Tandatangan

4. Kaedah Pemasangan Mengikut Jenis
Penyaman Udara

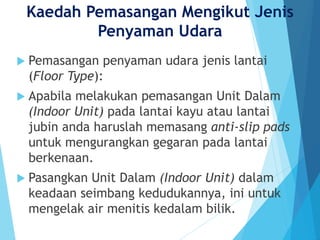

 Pemasangan penyaman udara jenis lantai
(Floor Type):
 Apabila melakukan pemasangan Unit Dalam
(Indoor Unit) pada lantai kayu atau lantai
jubin anda haruslah memasang anti-slip pads
untuk mengurangkan gegaran pada lantai
berkenaan.
 Pasangkan Unit Dalam (Indoor Unit) dalam
keadaan seimbang kedudukannya, ini untuk
mengelak air menitis kedalam bilik.

5. Kaedah Pemasangan Mengikut Jenis
Penyaman Udara

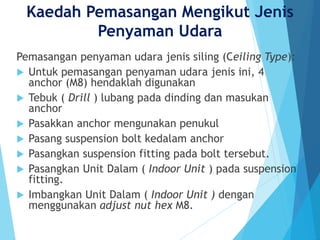

Pemasangan penyaman udara jenis siling (Ceiling Type):
 Untuk pemasangan penyaman udara jenis ini, 4
anchor (M8) hendaklah digunakan
 Tebuk ( Drill ) lubang pada dinding dan masukan
anchor
 Pasakkan anchor mengunakan penukul
 Pasang suspension bolt kedalam anchor
 Pasangkan suspension fitting pada bolt tersebut.
 Pasangkan Unit Dalam ( Indoor Unit ) pada suspension
fitting.
 Imbangkan Unit Dalam ( Indoor Unit ) dengan
menggunakan adjust nut hex M8.

6. Kaedah Pemasangan Mengikut Jenis
Penyaman Udara

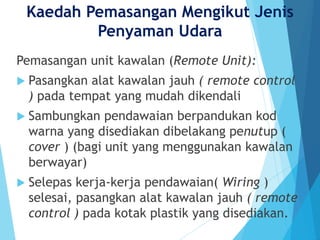

Pemasangan unit kawalan (Remote Unit):
 Pasangkan alat kawalan jauh ( remote control
) pada tempat yang mudah dikendali
 Sambungkan pendawaian berpandukan kod
warna yang disediakan dibelakang penutup (
cover ) (bagi unit yang menggunakan kawalan
berwayar)
 Selepas kerja-kerja pendawaian( Wiring )
selesai, pasangkan alat kawalan jauh ( remote
control ) pada kotak plastik yang disediakan.

7. PEMASANGAN PENYAMAN UDARA JENIS
WALL-MOUNT TYPE

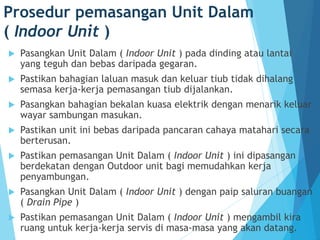

8. Prosedur pemasangan Unit Dalam
( Indoor Unit )
 Pasangkan Unit Dalam ( Indoor Unit ) pada dinding atau lantai
yang teguh dan bebas daripada gegaran.
 Pastikan bahagian laluan masuk dan keluar tiub tidak dihalang
semasa kerja-kerja pemasangan tiub dijalankan.
 Pasangkan bahagian bekalan kuasa elektrik dengan menarik keluar
wayar sambungan masukan.
 Pastikan unit ini bebas daripada pancaran cahaya matahari secara
berterusan.
 Pastikan pemasangan Unit Dalam ( Indoor Unit ) ini dipasangan
berdekatan dengan Outdoor unit bagi memudahkan kerja
penyambungan.
 Pasangkan Unit Dalam ( Indoor Unit ) dengan paip saluran buangan
( Drain Pipe )
 Pastikan pemasangan Unit Dalam ( Indoor Unit ) mengambil kira
ruang untuk kerja-kerja servis di masa-masa yang akan datang.

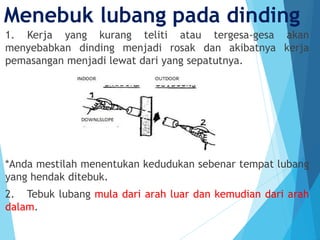

9. Menebuk lubang pada dinding
1. Kerja yang kurang teliti atau tergesa-gesa akan
menyebabkan dinding menjadi rosak dan akibatnya kerja
pemasangan menjadi lewat dari yang sepatutnya.
*Anda mestilah menentukan kedudukan sebenar tempat lubang
yang hendak ditebuk.
2. Tebuk lubang mula dari arah luar dan kemudian dari arah
dalam.

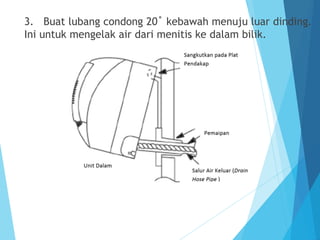

10. 3. Buat lubang condong 20˚ kebawah menuju luar dinding.
Ini untuk mengelak air dari menitis ke dalam bilik.

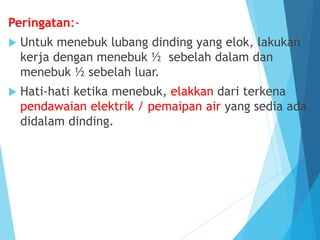

11. Peringatan:-
 Untuk menebuk lubang dinding yang elok, lakukan
kerja dengan menebuk ½ sebelah dalam dan
menebuk ½ sebelah luar.
 Hati-hati ketika menebuk, elakkan dari terkena
pendawaian elektrik / pemaipan air yang sedia ada
didalam dinding.

12. Pemasangan penyaman udara jenis
wall-mounting (Lekapan dinding)
1. Lilitkan pita penebat ( tape wind
armoring ) disekeliling paip bahan
pendingin, salur air keluar ( drain
hose) dan wayar elektrik sebelum
masuk kedalam lubang yang ditebuk.
Tujuan?

13. Pemasangan penyaman udara jenis
wall-mounting (Lekapan dinding)
2. Pasangkan rear panel seperti di gambarajah :

14. Pemasangan penyaman udara jenis
wall-mounting (Lekapan dinding)

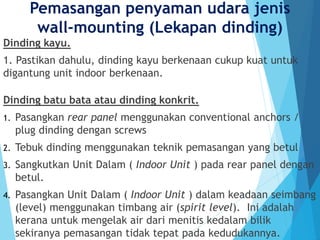

Dinding kayu.
1. Pastikan dahulu, dinding kayu berkenaan cukup kuat untuk
digantung unit indoor berkenaan.
Dinding batu bata atau dinding konkrit.
1. Pasangkan rear panel menggunakan conventional anchors /
plug dinding dengan screws
2. Tebuk dinding menggunakan teknik pemasangan yang betul
3. Sangkutkan Unit Dalam ( Indoor Unit ) pada rear panel dengan
betul.
4. Pasangkan Unit Dalam ( Indoor Unit ) dalam keadaan seimbang
(level) menggunakan timbang air (spirit level). Ini adalah
kerana untuk mengelak air dari menitis kedalam bilik
sekiranya pemasangan tidak tepat pada kedudukannya.
