- 6. システム開発の工程 設計にはアプリケーション設計・インターフェース設計・データ設計がある. 要件定義 設計 開発（実装）テスト ・アプリケーション設計 ・インタフェース設計 ・データ設計 本日のテーマ
- 7.
- 8.
- 9.
- 10.
- 11.
- 12. エンティティの抽出 エンティティの抽出 エンティティの定義 正規化ER図の作成 エンティティとは、現実世界に存在するデータの集合体. 物理実体かどうかは関係ない. 現実世界のエンティティを最終的にはテーブルという物理的単位に格納していく. 物理的実体 ・顧客 ・社員 ・料理 物理的実体でない ・税金 ・注文履歴 ・言語
- 13. エンティティの定義 エンティティの抽出 エンティティの定義 正規化ER図の作成 エンティティがどのようなデータを保持するのかを決める. エンティティの具体性を上げていき、テーブルというフォーマットに落とし込む. 社員 テーブル エンティティ 社員ID 社員名 年齢 部署
- 14. テーブル テーブルとは、共通点を持ったレコードの集合. テーブルにおいて、縦と横のデータの組みを「行」と「列」という. 社員ID 社員名 年齢部署 001A 藤本 28 開発 001B 手塚 35 営業 001C 福谷 30 人事 002A 山岡 42 開発 002B 井上 27 営業 002B 井上 27 営業 行（レコード） 列（カラム・属性）
- 15. 主キー テーブルには、レコードを「一意に識別できる」主キーが必ず存在する. 主キーは1カラムとは限らない. 社員ID 社員名 年齢部署 001A 藤本 28 開発 001B 手塚 35 営業 001C 福谷 30 人事 002A 山岡 42 開発 002B 井上 27 営業 主キー
- 16. 外部キー 外部キーは2つのテーブル間の列同士で設定する.（親子関係を作る） 子テーブルは親テーブルを参照するので一種の制約が形成される.=参照整合性制約 社員ID 社員名 年齢部署 001A 藤本 28 開発 001B 手塚 35 営業 001C 福谷 30 人事 002A 山岡 42 開発 002B 井上 27 営業 部署 開発 営業 人事 開発 営業 外部キー 子テーブル 親テーブル
- 17. データの登録での注意点 親テーブルにない部署があるレコードは子テーブルに登録できない. 社員ID 社員名 年齢部署 001A 藤本 28 開発 001B 手塚 35 営業 001C 福谷 30 人事 002A 山岡 42 開発 002B 井上 27 営業 004A 松永 52 研究 社員ID 社員名 年齢 部署 部署 開発 営業 人事 開発 営業 子テーブル 親テーブル
- 18. カスケード 原則、データの削除は子から順に操作するのがベター. 親テーブルのデータを削除するときに、子テーブルのデータも削除する動作をカスケードという. 親テーブルの「人事」のデータを削除 →子テーブルに「人事」があるレコードも削除 社員ID 社員名 年齢部署 001A 藤本 28 開発 001B 手塚 35 営業 001C 福谷 30 人事 002A 山岡 42 開発 002B 井上 27 営業 部署 開発 営業 人事 開発 営業 子テーブル 親テーブル
- 19.
- 20. 正規形 エンティティの抽出 エンティティの定義 正規化ER図の作成 正規形とは、データベースで保持するデータの冗長性を排除し、一貫性と効率性を保持するためのデータ形式. ・冗長性 1つの情報が複数のテーブルに存在して、無駄なデータ領域と面倒な更新処理を発生させてしまうこと ・非一貫性 更新処理のタイムラグによって、データの不整合が発生したり、 そもそもデータが登録することができないようなテーブルを作ってしまうことがある
- 21. 第1正規形 第1正規化とは、「1つのセルの中には、1つの値しか含まない」形式にすることである. セルに複数の値を許せば、主キーが各列の値を一意に決定できない. テーブルにおいて「X列の値を決めれば、Y列の値が1つに決まる」という関数従属性を満たす必要がある. 社員ID 社員名 年齢部署 001A 藤本 28 開発 001B 手塚 35 営業 001C 福谷 30 人事 002A 山岡 42 開発 002B 井上 27 営業 スカラ値

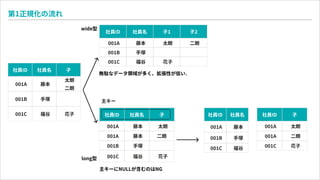

- 22. 第1正規化の流れ 社員ID 社員名 子 001A藤本 太朗 二朗 001B 手塚 001C 福谷 花子 社員ID 社員名 子1 001A 藤本 太朗 001B 手塚 001C 福谷 花子 二朗 子2 社員ID 社員名 子 001A 藤本 太朗 001A 藤本 001B 手塚 二朗 001C 福谷 花子 社員ID 社員名 001A 藤本 001B 手塚 001C 福谷 社員ID 子 001A 太朗 001A 二朗 001C 花子 wide型 long型 主キーにNULLが含むのはNG 無駄なデータ領域が多く、拡張性が低い. 主キー
- 23. 第2正規化 第2正規化とは、部分関数従属を解消し完全関数従属のみテーブルにすることである. 異なるレベルのエンティティをテーブルとして分離することでもある. 会社コード 会社名 社員ID社員名 年齢 部署コード 部署 C001 A食品 001A 藤本 28 D002 開発 C001 A食品 001B 手塚 35 D001 営業 C001 A食品 001C 福谷 30 D003 人事 C002 B化成 002A 山岡 42 D002 開発 C002 B化成 002B 井上 27 D001 営業 このテーブルの主キーは{会社コード,社員ID}であり、「会社名」は部分関数従属している.
- 24. 第2正規化の流れ 第2正規化は可逆的な操作であり無損失分解である. 会社コード 会社名 社員ID社員名 年齢 部署コード 部署 C001 A食品 001A 藤本 28 D002 開発 C001 A食品 001B 手塚 35 D001 営業 C001 A食品 001C 福谷 30 D003 人事 C002 B化成 002A 山岡 42 D002 開発 C002 B化成 002B 井上 27 D001 営業 会社コード 社員ID 社員名 年齢 部署コード 部署 C001 001A 藤本 28 D002 開発 C001 001B 手塚 35 D001 営業 C001 001C 福谷 30 D003 人事 C002 002A 山岡 42 D002 開発 C002 002B 井上 27 D001 営業 会社コード 会社名 C001 A食品 C002 B化成 第２正規形でないと、、、 社員のデータはなく、新たな会社名のデータのみを登録→社員IDをNULLにするしかない.
- 25. 第3正規化 第3正規化とは、テーブル内部の推移的関数従属をなくすことである. 推移的関数従属とは、テーブル内部に存在する段階的な従属関係のこという. 会社コード 社員ID 社員名年齢 部署コード 部署 C001 001A 藤本 28 D002 開発 C001 001B 手塚 35 D001 営業 C001 001C 福谷 30 D003 人事 C002 002A 山岡 42 D002 開発 C002 002B 井上 27 D001 営業 {会社コード,社員ID}→{部署コード}→{部署} 非キー項目が他の項目に関数従属している.
- 26. 第3正規化の流れ 会社コード 社員ID 社員名年齢 部署コード 部署 C001 001A 藤本 28 D002 開発 C001 001B 手塚 35 D001 営業 C001 001C 福谷 30 D003 人事 C002 002A 山岡 42 D002 開発 C002 002B 井上 27 D001 営業 会社コード 社員ID 社員名 年齢 部署コード C001 001A 藤本 28 D002 C001 001B 手塚 35 D001 C001 001C 福谷 30 D003 C002 002A 山岡 42 D002 C002 002B 井上 27 D001 部署コード 部署 D002 開発 D001 営業 D003 人事 D002 開発 D001 営業 第3正規形でないと、、、 社員のデータはなく、新たな部署のデータのみを登録→社員IDをNULLにするしかない.
- 27. 正規化のまとめ 正規化は関数従属性を満たす必要がある. 第2正規化では主キー、第3正規化では非キーに着目する. 会社コード 社員ID 社員名年齢 部署コード C001 001A 藤本 28 D002 C001 001B 手塚 35 D001 C001 001C 福谷 30 D003 C002 002A 山岡 42 D002 C002 002B 井上 27 D001 部署コード 部署 D002 開発 D001 営業 D003 人事 D002 開発 D001 営業 会社コード 会社名 C001 A食品 C002 B化成 主キー 非キー 会社コード 会社名 社員ID 社員名 年齢 部署コード 部署 C001 A食品 001A 藤本 28 D002 開発 C001 A食品 001B 手塚 35 D001 営業 C001 A食品 001C 福谷 30 D003 人事 C002 B化成 002A 山岡 42 D002 開発 C002 B化成 002B 井上 27 D001 営業
