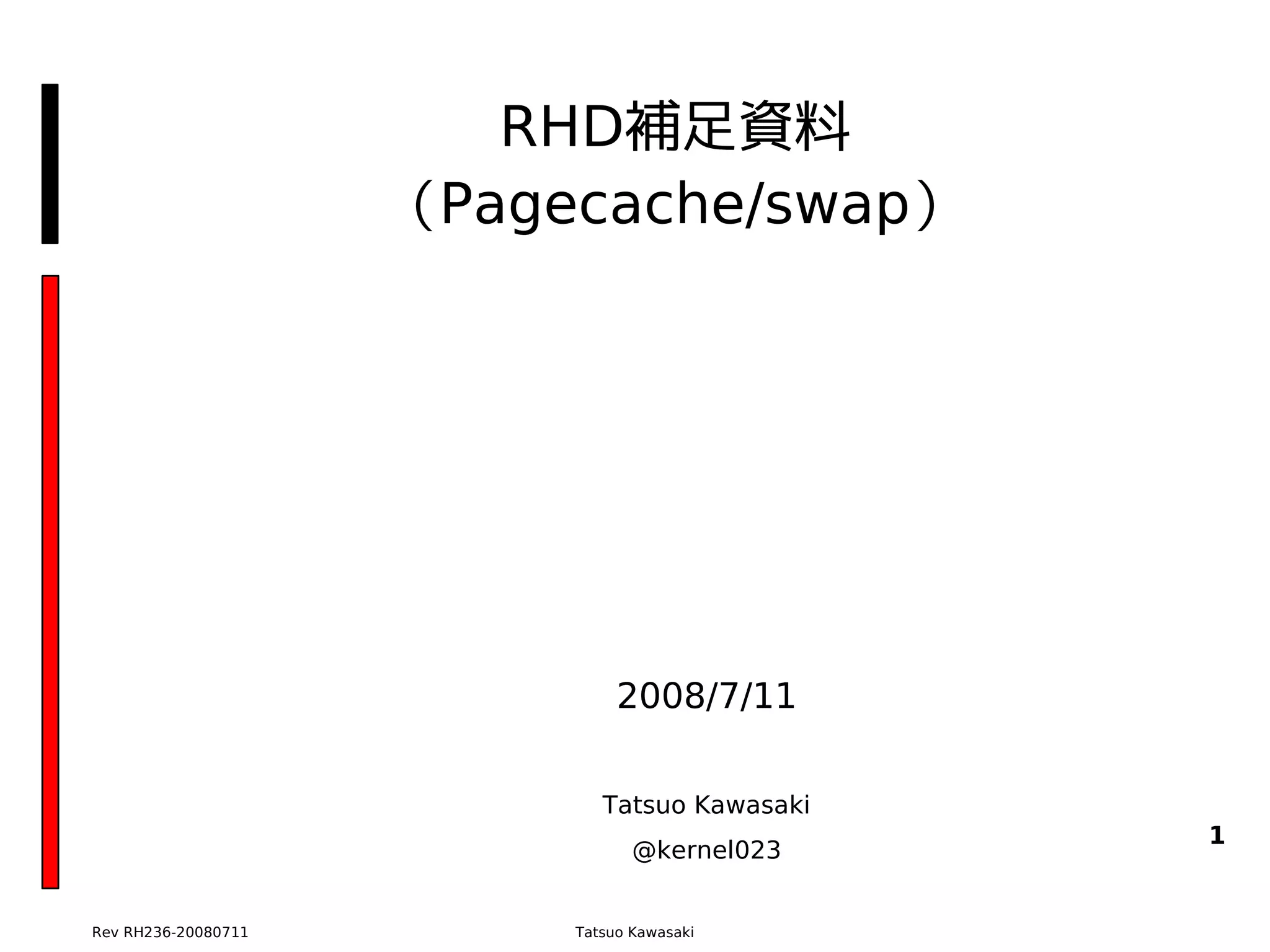

RHD補足資料 （Pagecache/swap） 2008/7/11 Tatsuo Kawasaki 1 @kernel023 Rev RH236-20080711 Tatsuo Kawasaki

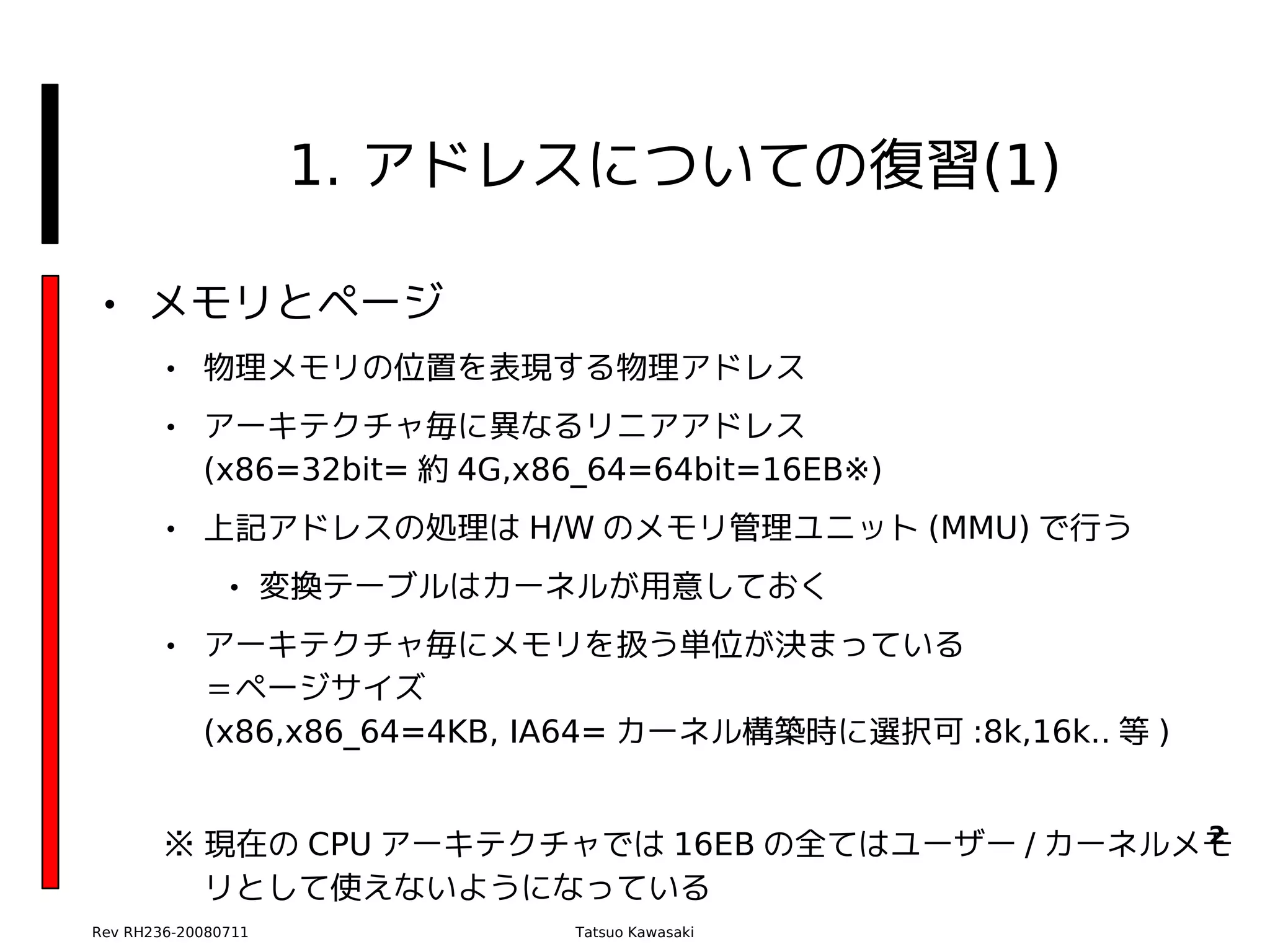

1. アドレスについての復習(1) • メモリとページ • 物理メモリの位置を表現する物理アドレス • アーキテクチャ毎に異なるリニアアドレス (x86=32bit= 約 4G,x86_64=64bit=16EB※) • 上記アドレスの処理は H/W のメモリ管理ユニット (MMU) で行う • 変換テーブルはカーネルが用意しておく • アーキテクチャ毎にメモリを扱う単位が決まっている ＝ページサイズ (x86,x86_64=4KB, IA64= カーネル構築時に選択可 :8k,16k.. 等 ) 2 ※ 現在の CPU アーキテクチャでは 16EB の全てはユーザー / カーネルメモ リとして使えないようになっている Rev RH236-20080711 Tatsuo Kawasaki

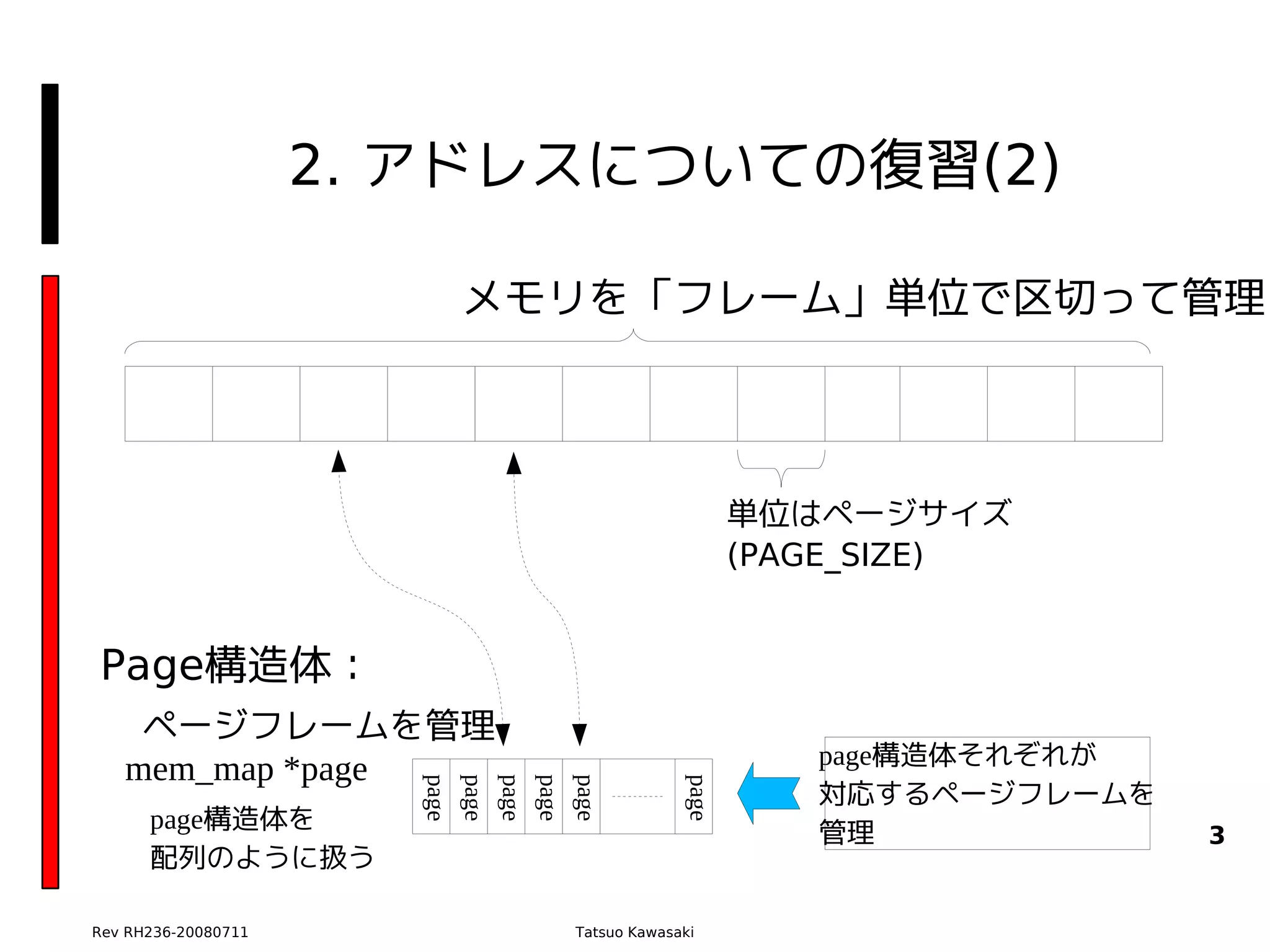

2. アドレスについての復習(2) メモリを「フレーム」単位で区切って管理 単位はページサイズ (PAGE_SIZE) Page構造体： 　ページフレームを管理 page構造体それぞれが mem_map *page page page page page page page 対応するページフレームを page構造体を 管理 3 配列のように扱う Rev RH236-20080711 Tatsuo Kawasaki

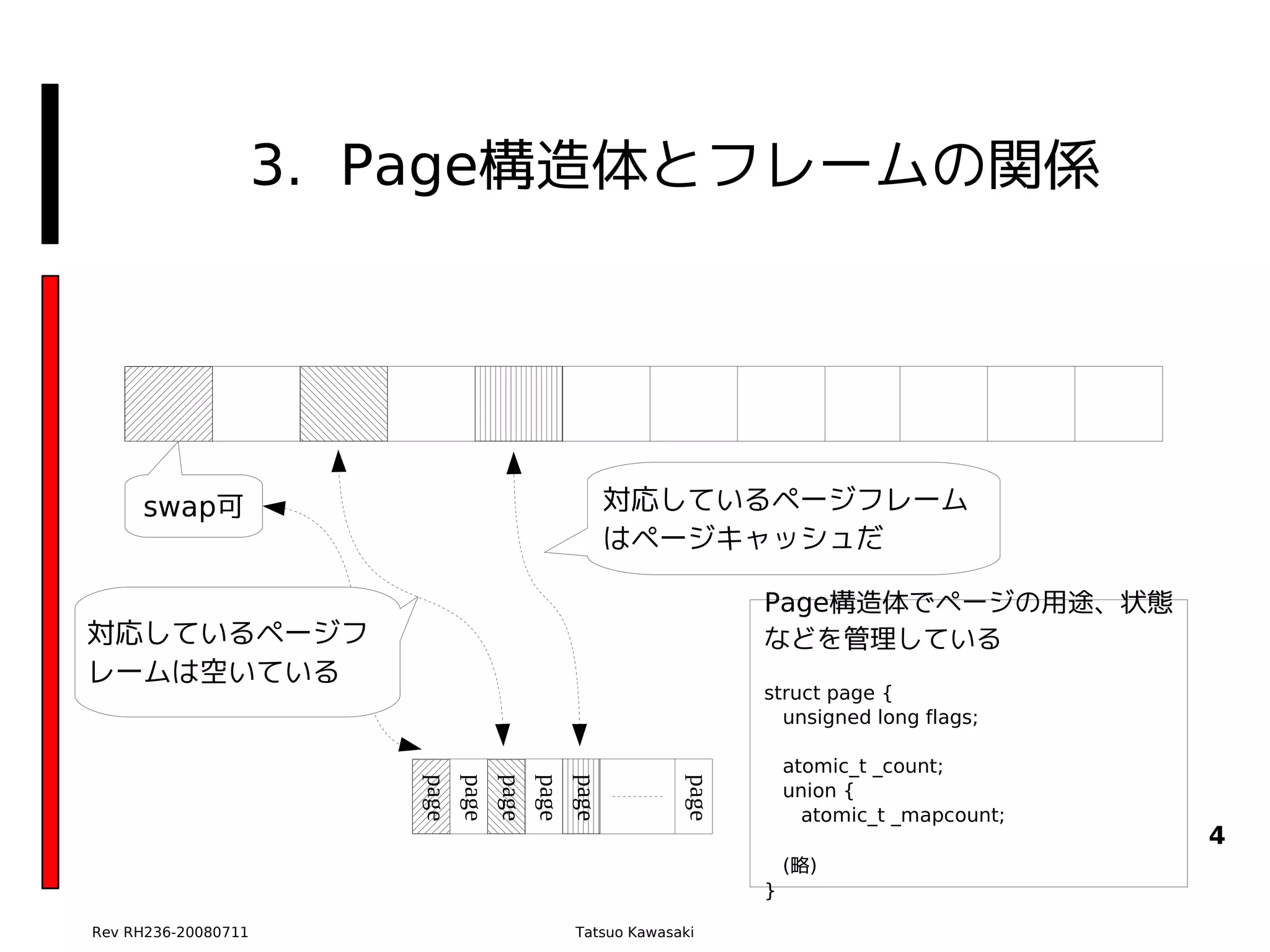

3. Page構造体とフレームの関係 swap可 対応しているページフレーム はページキャッシュだ Page構造体でページの用途、状態 対応しているページフ などを管理している レームは空いている struct page { unsigned long flags; atomic_t _count; page page page page page page union { atomic_t _mapcount; 4 (略) } Rev RH236-20080711 Tatsuo Kawasaki

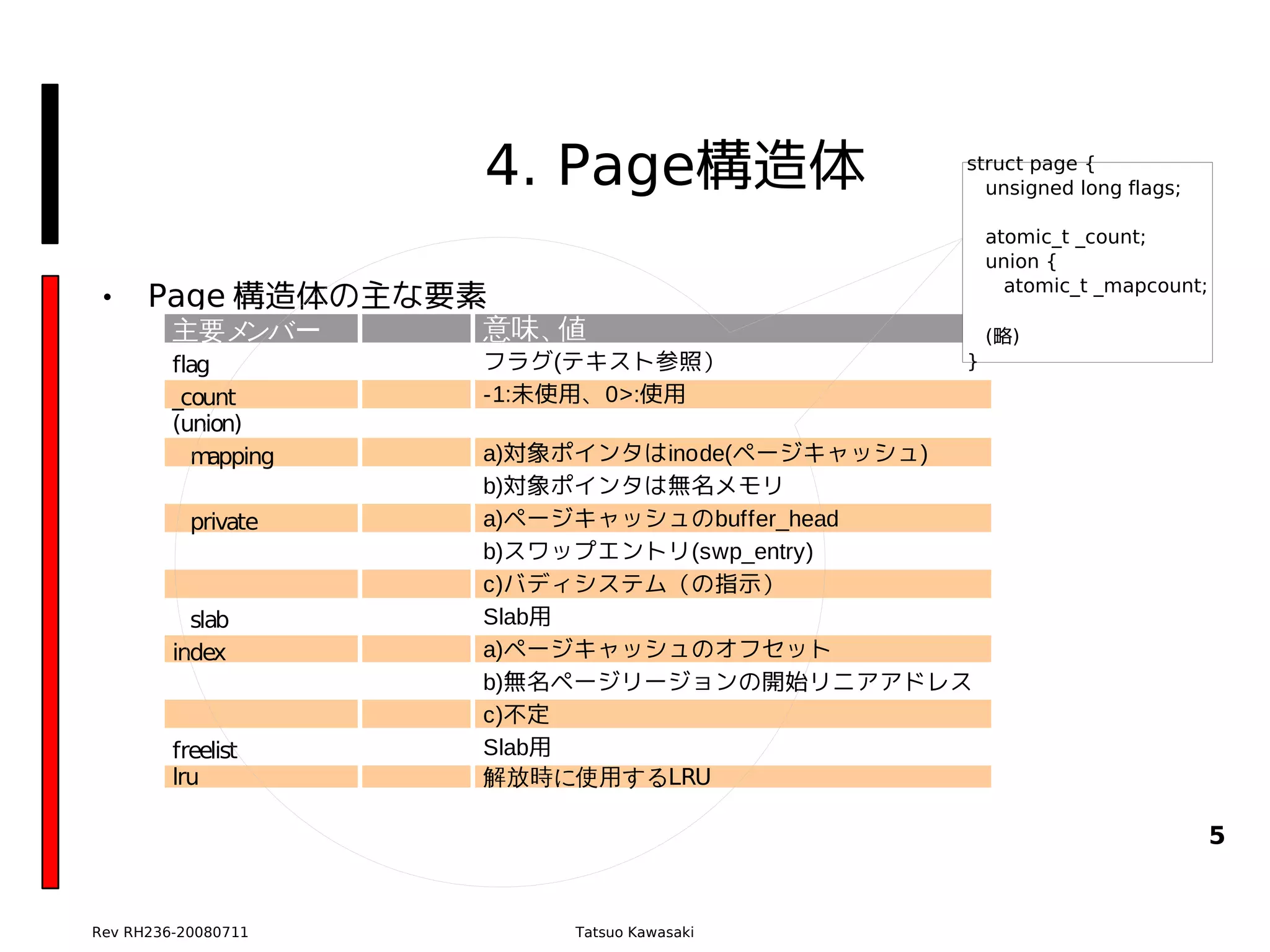

4. Page構造体 struct page { unsigned long flags; atomic_t _count; union { • Page 構造体の主な要素 atomic_t _mapcount; 主要メンバー 意味、値 (略) flag フラグ(テキスト参照） } _count -1:未使用、0>:使用 (union) m apping a)対象ポインタはinode(ページキャッシュ) b)対象ポインタは無名メモリ private a)ページキャッシュのbuffer_head b)スワップエントリ(swp_entry) c)バディシステム（の指示） slab Slab用 index a)ページキャッシュのオフセット b)無名ページリージョンの開始リニアアドレス c)不定 freelist Slab用 lru 解放時に使用するLRU 5 Rev RH236-20080711 Tatsuo Kawasaki

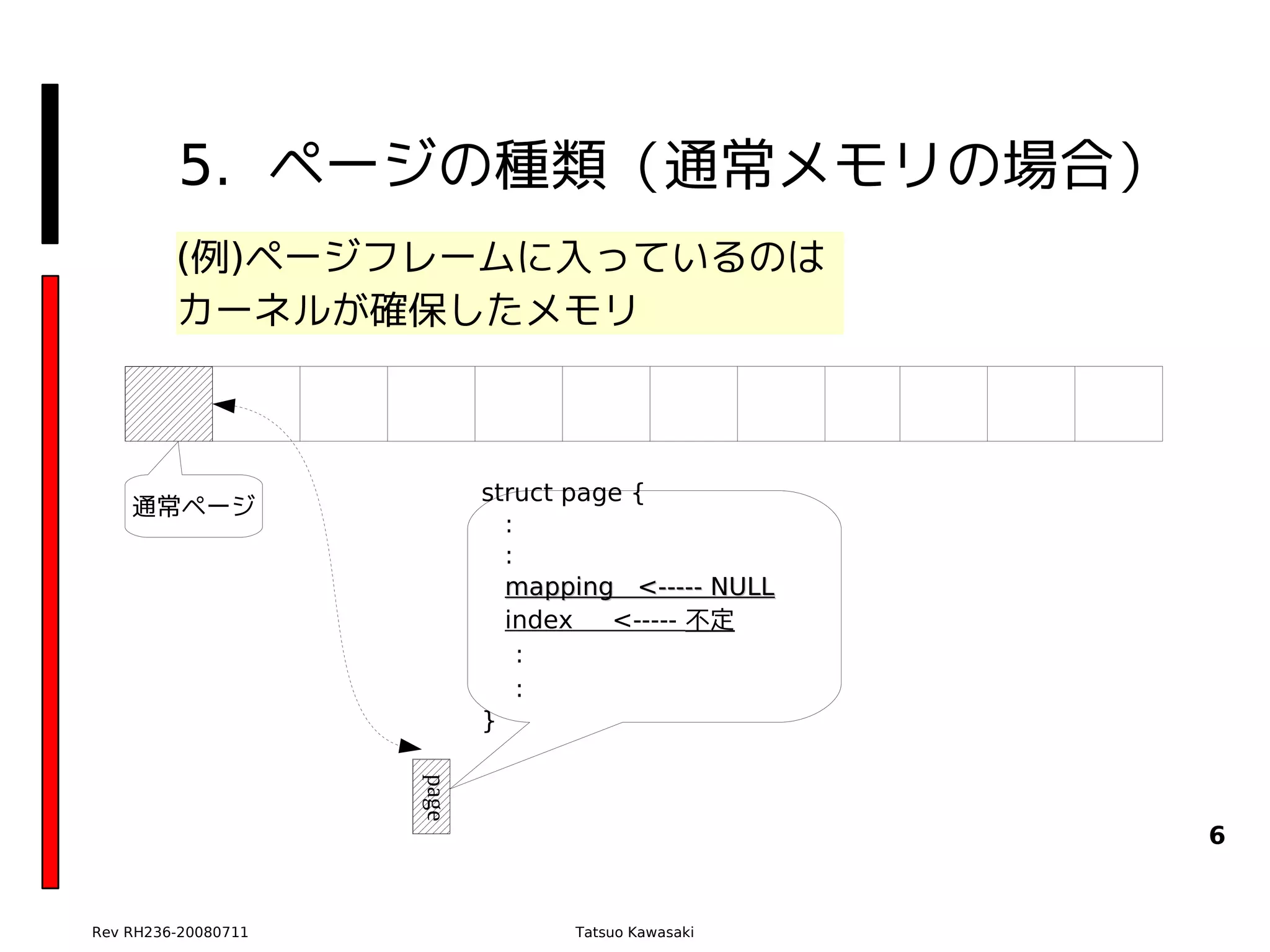

5. ページの種類（通常メモリの場合） (例)ページフレームに入っているのは カーネルが確保したメモリ struct page { 通常ページ : : mapping <----- NULL index <----- 不定 　: 　: } page 6 Rev RH236-20080711 Tatsuo Kawasaki

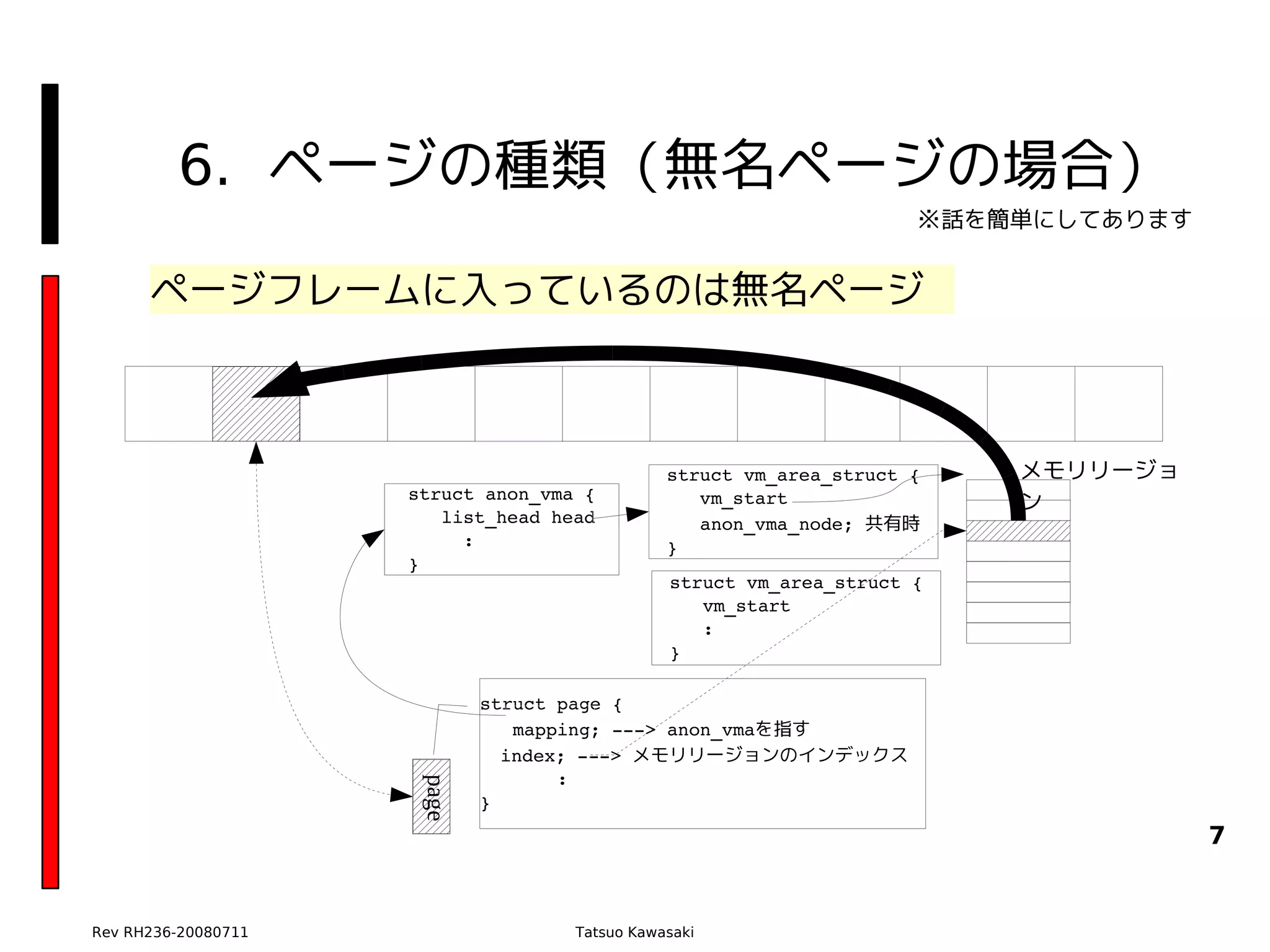

6. ページの種類（無名ページの場合） ※話を簡単にしてあります ページフレームに入っているのは無名ページ struct vm_area_struct { メモリリージョ struct anon_vma {    vm_start ン    list_head head    anon_vma_node; 共有時      : } } struct vm_area_struct {    vm_start    : } struct page {    mapping; ­­­> anon_vmaを指す index; ­­­> メモリリージョンのインデックス        :       page } 7 Rev RH236-20080711 Tatsuo Kawasaki

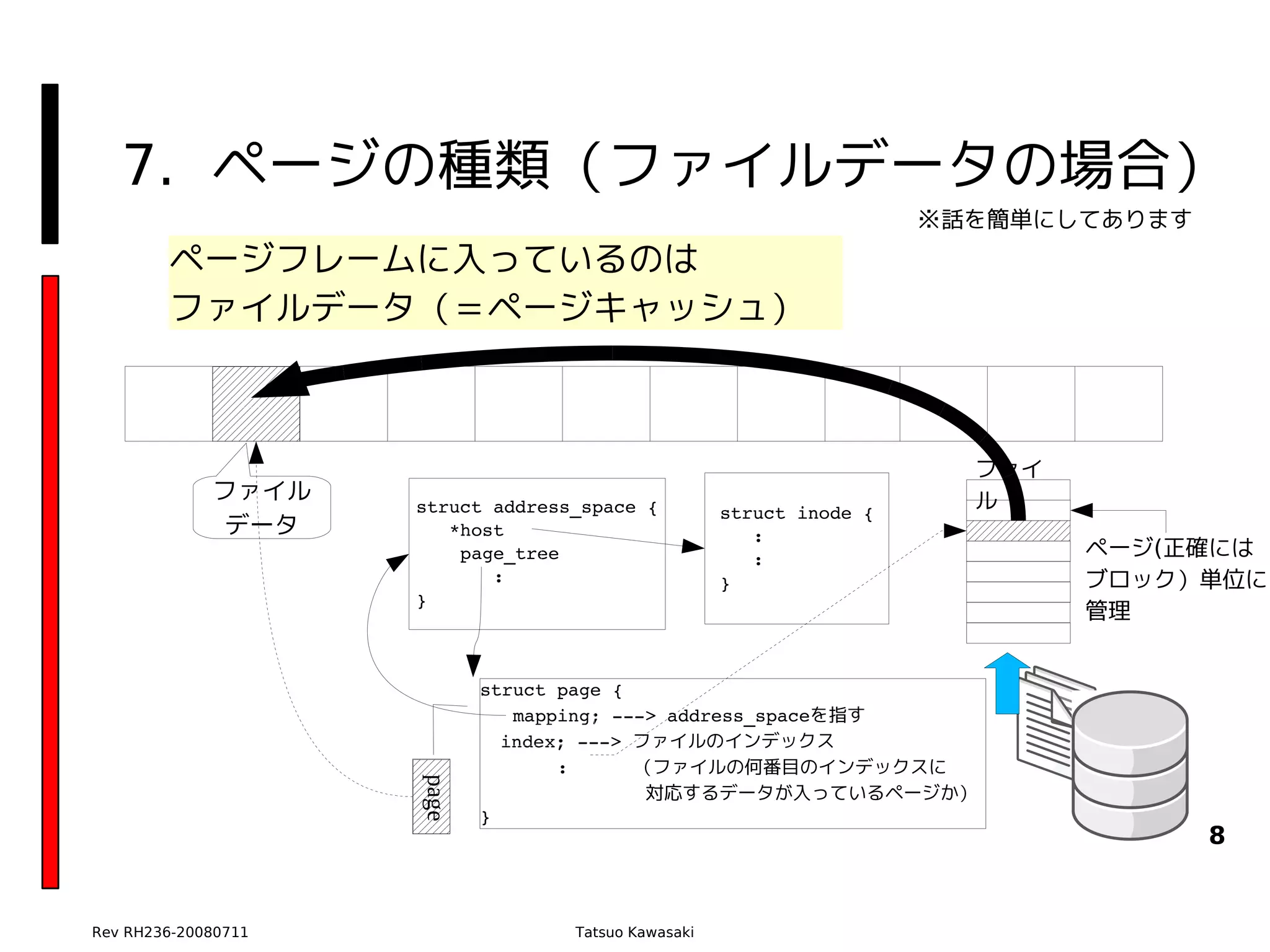

7. ページの種類（ファイルデータの場合） ※話を簡単にしてあります ページフレームに入っているのは ファイルデータ（＝ページキャッシュ） ファイ ファイル ル struct address_space { struct inode { データ    *host    :     page_tree    : ページ(正確には        : } ブロック）単位に } 管理 struct page {    mapping; ­­­> address_spaceを指す index; ­­­> ファイルのインデックス        :      （ファイルの何番目のインデックスに page 　　　　　　　　　対応するデータが入っているページか） } 8 Rev RH236-20080711 Tatsuo Kawasaki

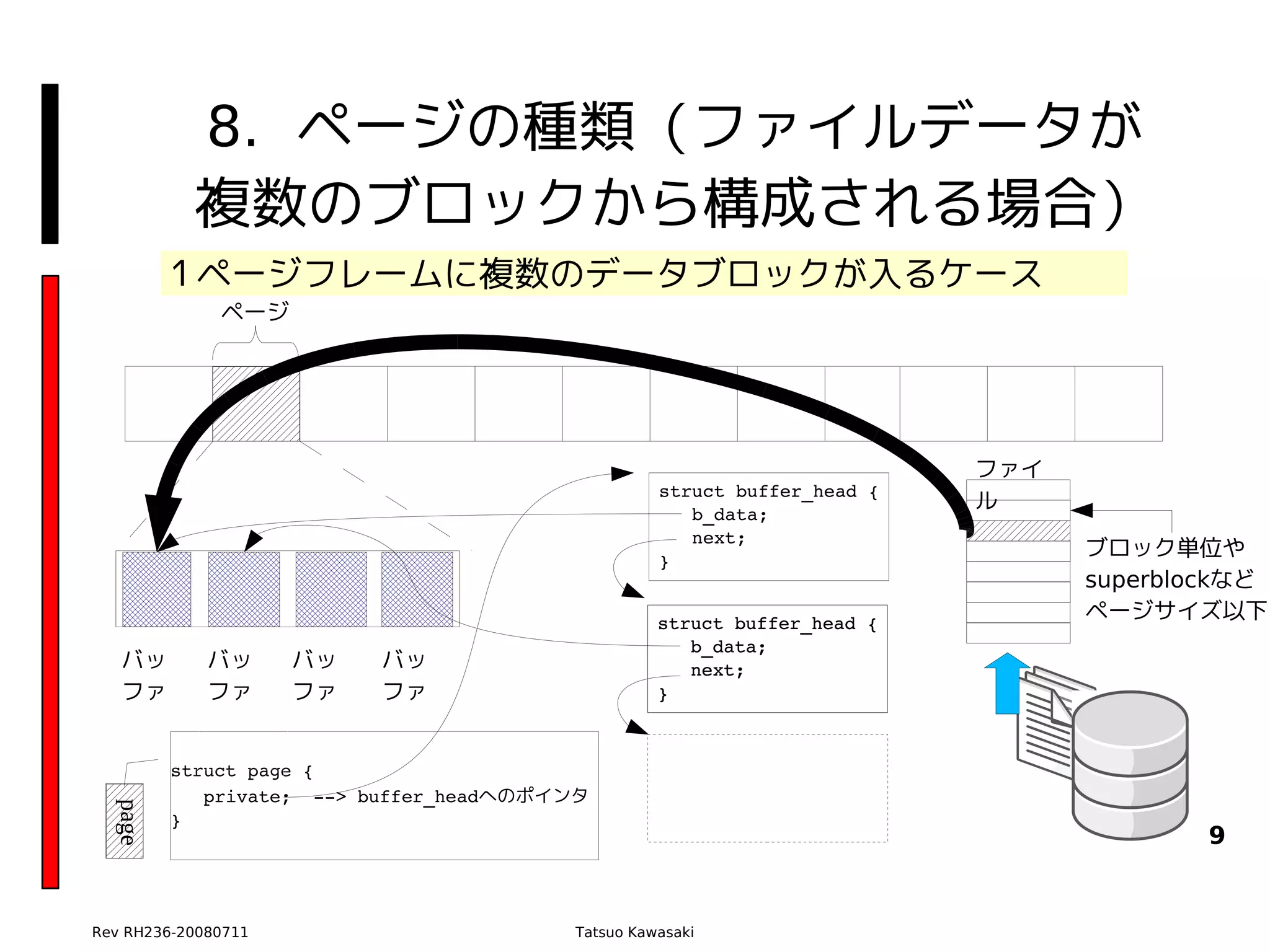

8. ページの種類（ファイルデータが 複数のブロックから構成される場合） １ページフレームに複数のデータブロックが入るケース ページ ファイ struct buffer_head { ル    b_data;    next; } ブロック単位や superblockなど struct buffer_head { ページサイズ以下    b_data; バッ バッ バッ バッ    next; ファ ファ ファ ファ } struct page {    private;  ­­> buffer_headへのポインタ page } 9 Rev RH236-20080711 Tatsuo Kawasaki

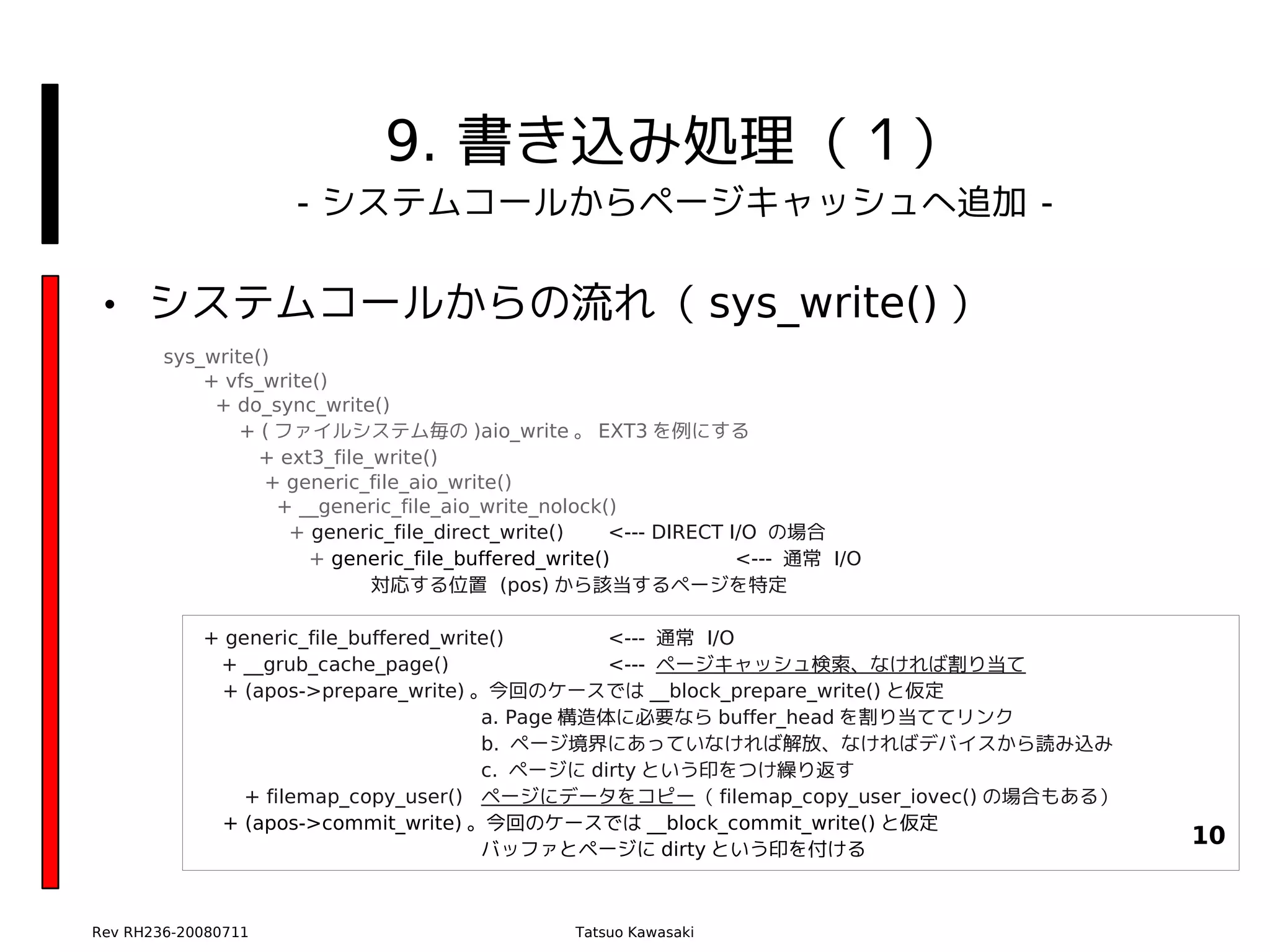

9. 書き込み処理（１） - システムコールからページキャッシュへ追加 - • システムコールからの流れ（ sys_write() ） sys_write() + vfs_write() + do_sync_write() + ( ファイルシステム毎の )aio_write 。 EXT3 を例にする + ext3_file_write() + generic_file_aio_write() + __generic_file_aio_write_nolock() + generic_file_direct_write() <--- DIRECT I/O の場合 + generic_file_buffered_write() <--- 通常 I/O 対応する位置 (pos) から該当するページを特定 + generic_file_buffered_write() <--- 通常 I/O + __grub_cache_page() <--- ページキャッシュ検索、なければ割り当て + (apos->prepare_write) 。今回のケースでは __block_prepare_write() と仮定 a. Page 構造体に必要なら buffer_head を割り当ててリンク b. ページ境界にあっていなければ解放、なければデバイスから読み込み c. ページに dirty という印をつけ繰り返す + filemap_copy_user() ページにデータをコピー（ filemap_copy_user_iovec() の場合もある） + (apos->commit_write) 。今回のケースでは __block_commit_write() と仮定 バッファとページに dirty という印を付ける 10 Rev RH236-20080711 Tatsuo Kawasaki

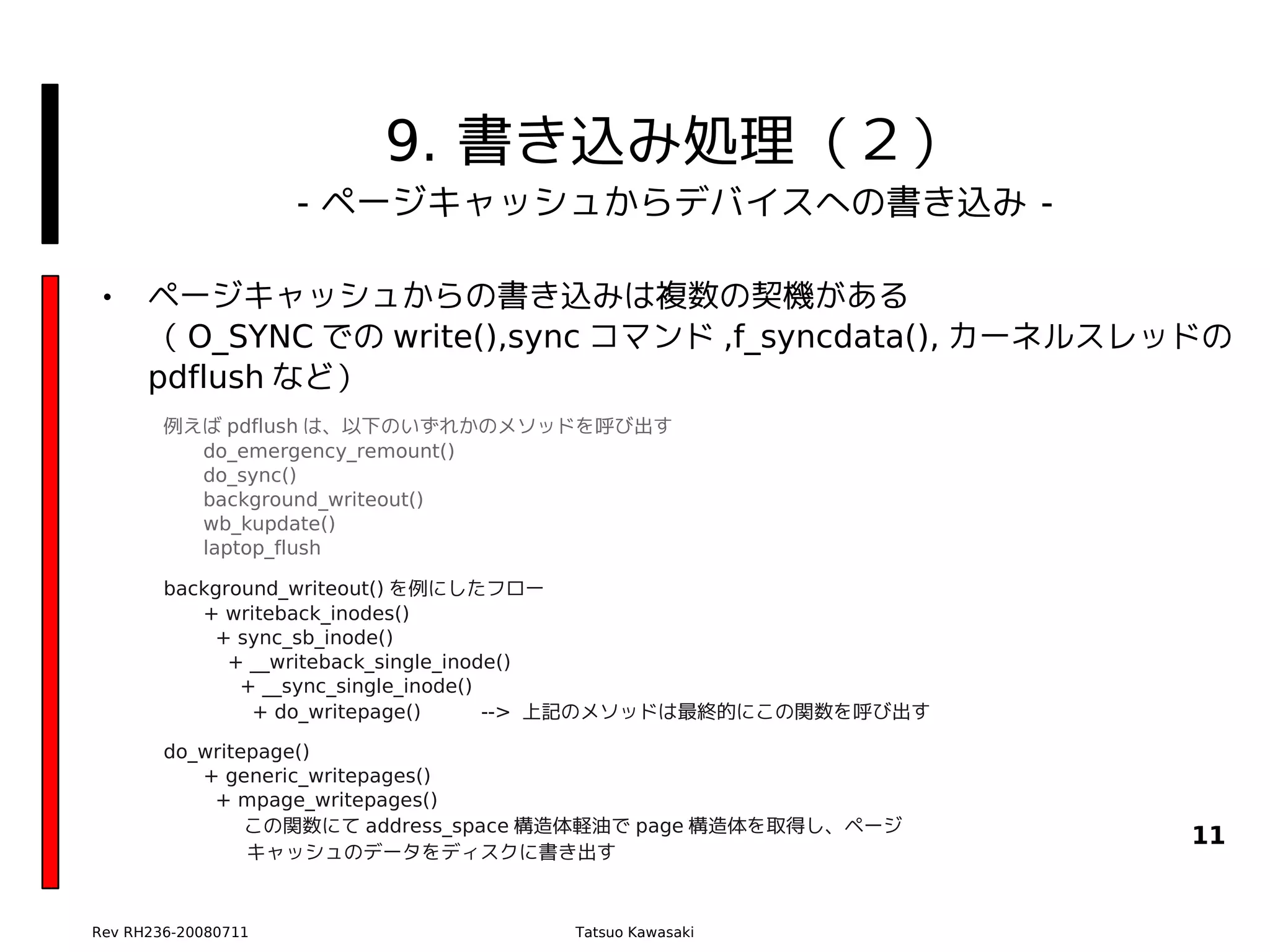

9. 書き込み処理（２） - ページキャッシュからデバイスへの書き込み - • ページキャッシュからの書き込みは複数の契機がある （ O_SYNC での write(),sync コマンド ,f_syncdata(), カーネルスレッドの pdflush など） 例えば pdflush は、以下のいずれかのメソッドを呼び出す do_emergency_remount() do_sync() background_writeout() wb_kupdate() laptop_flush background_writeout() を例にしたフロー + writeback_inodes() + sync_sb_inode() + __writeback_single_inode() + __sync_single_inode() + do_writepage() --> 上記のメソッドは最終的にこの関数を呼び出す do_writepage() + generic_writepages() + mpage_writepages() この関数にて address_space 構造体軽油で page 構造体を取得し、ページ 11 　キャッシュのデータをディスクに書き出す Rev RH236-20080711 Tatsuo Kawasaki

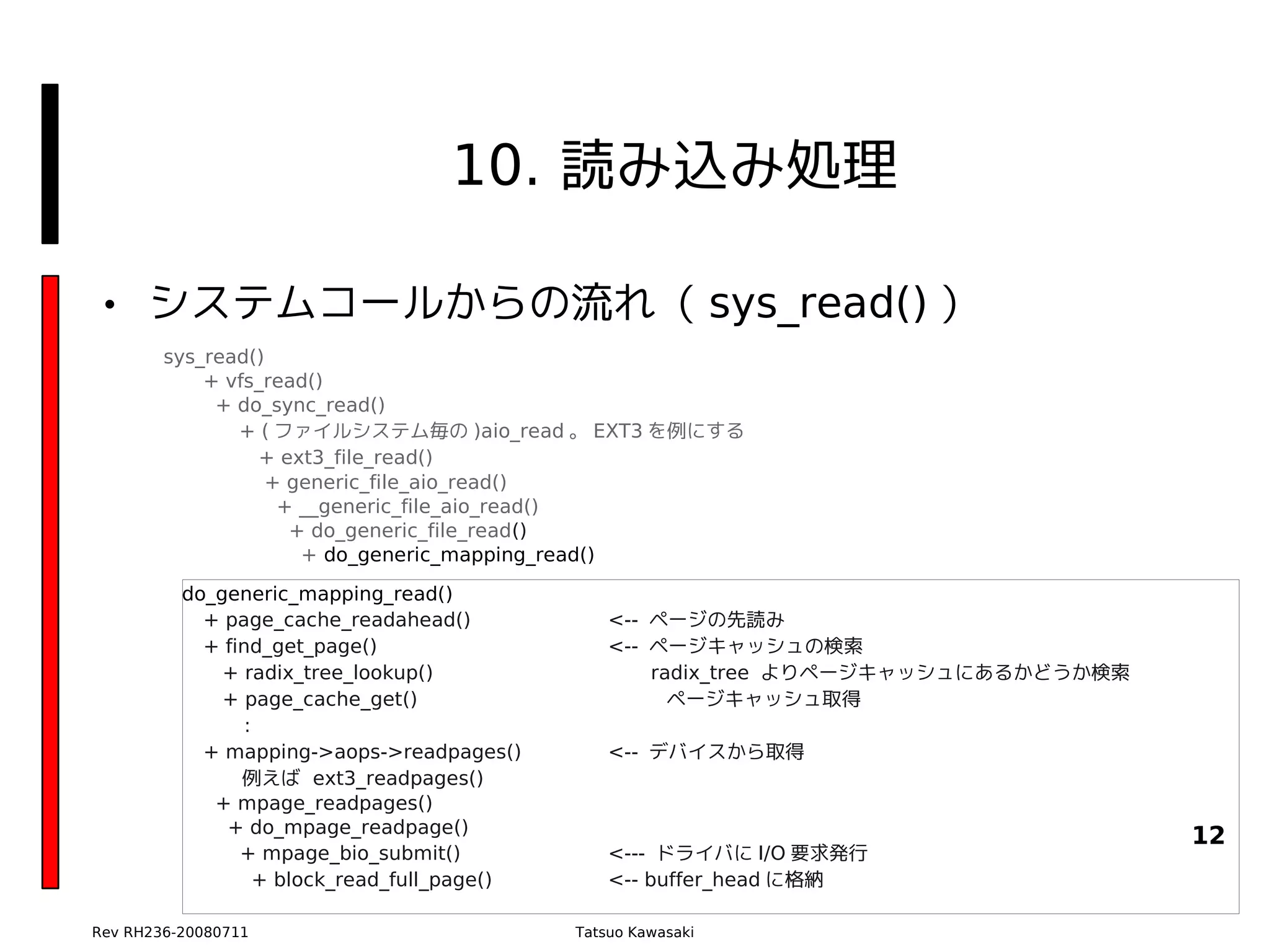

10. 読み込み処理 • システムコールからの流れ（ sys_read() ） sys_read() + vfs_read() + do_sync_read() + ( ファイルシステム毎の )aio_read 。 EXT3 を例にする + ext3_file_read() + generic_file_aio_read() + __generic_file_aio_read() + do_generic_file_read() + do_generic_mapping_read() do_generic_mapping_read() + page_cache_readahead() <-- ページの先読み + find_get_page() <-- ページキャッシュの検索 + radix_tree_lookup() radix_tree よりページキャッシュにあるかどうか検索 + page_cache_get() 　　　ページキャッシュ取得 : + mapping->aops->readpages() <-- デバイスから取得 　　例えば ext3_readpages() + mpage_readpages() + do_mpage_readpage() 12 + mpage_bio_submit() <--- ドライバに I/O 要求発行 + block_read_full_page() <-- buffer_head に格納 Rev RH236-20080711 Tatsuo Kawasaki

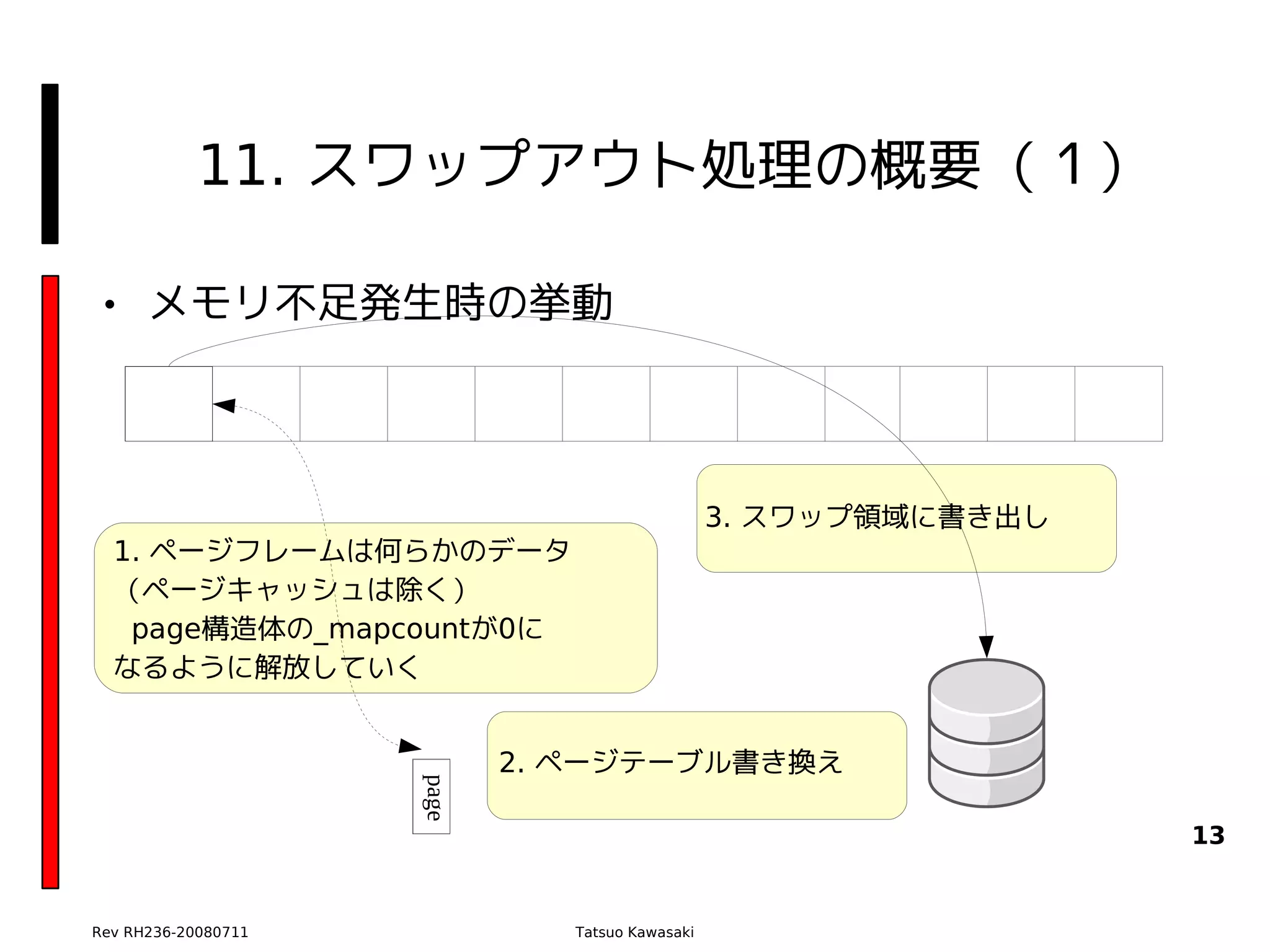

11. スワップアウト処理の概要（１） • メモリ不足発生時の挙動 3. スワップ領域に書き出し 1. ページフレームは何らかのデータ （ページキャッシュは除く） page構造体の_mapcountが0に なるように解放していく 2. ページテーブル書き換え page 13 Rev RH236-20080711 Tatsuo Kawasaki

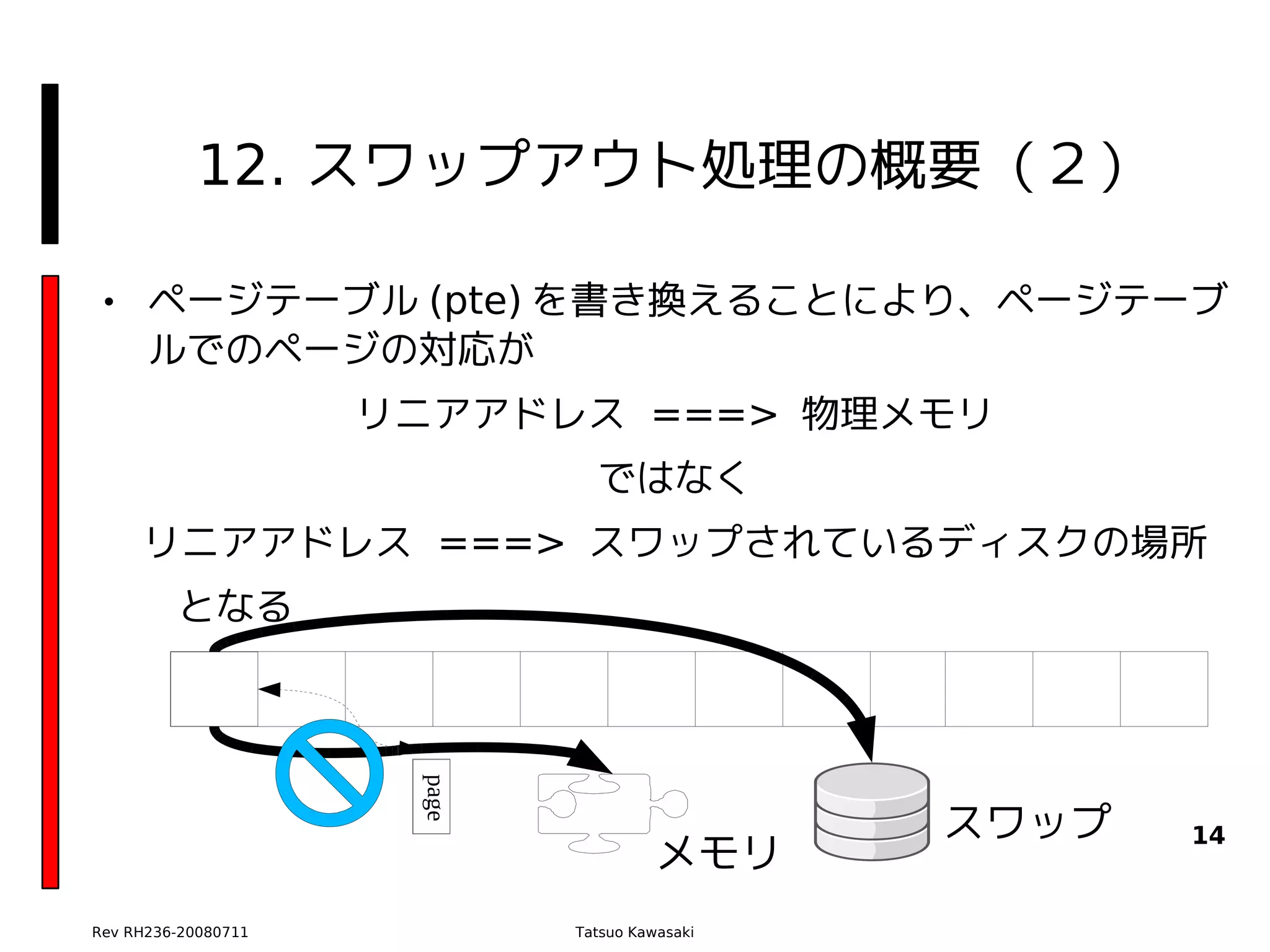

12. スワップアウト処理の概要（２） • ページテーブル (pte) を書き換えることにより、ページテーブ ルでのページの対応が リニアアドレス ===> 物理メモリ ではなく リニアアドレス ===> スワップされているディスクの場所 　　となる page スワップ 14 メモリ Rev RH236-20080711 Tatsuo Kawasaki

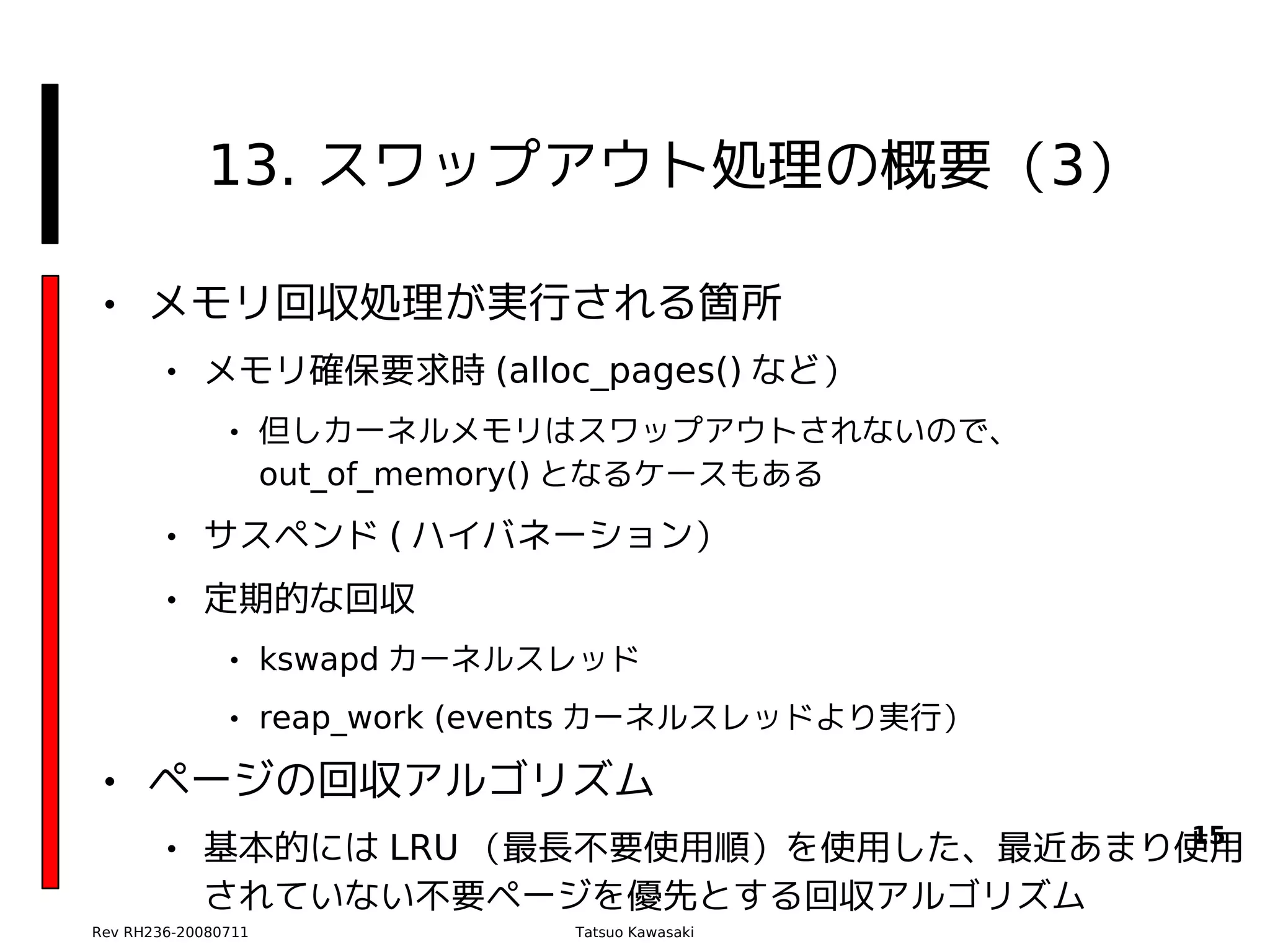

13. スワップアウト処理の概要（3） • メモリ回収処理が実行される箇所 • メモリ確保要求時 (alloc_pages() など） • 但しカーネルメモリはスワップアウトされないので、　 out_of_memory() となるケースもある • サスペンド ( ハイバネーション） • 定期的な回収 • kswapd カーネルスレッド • reap_work (events カーネルスレッドより実行） • ページの回収アルゴリズム 15 • 基本的には LRU （最長不要使用順）を使用した、最近あまり使用 されていない不要ページを優先とする回収アルゴリズム Rev RH236-20080711 Tatsuo Kawasaki

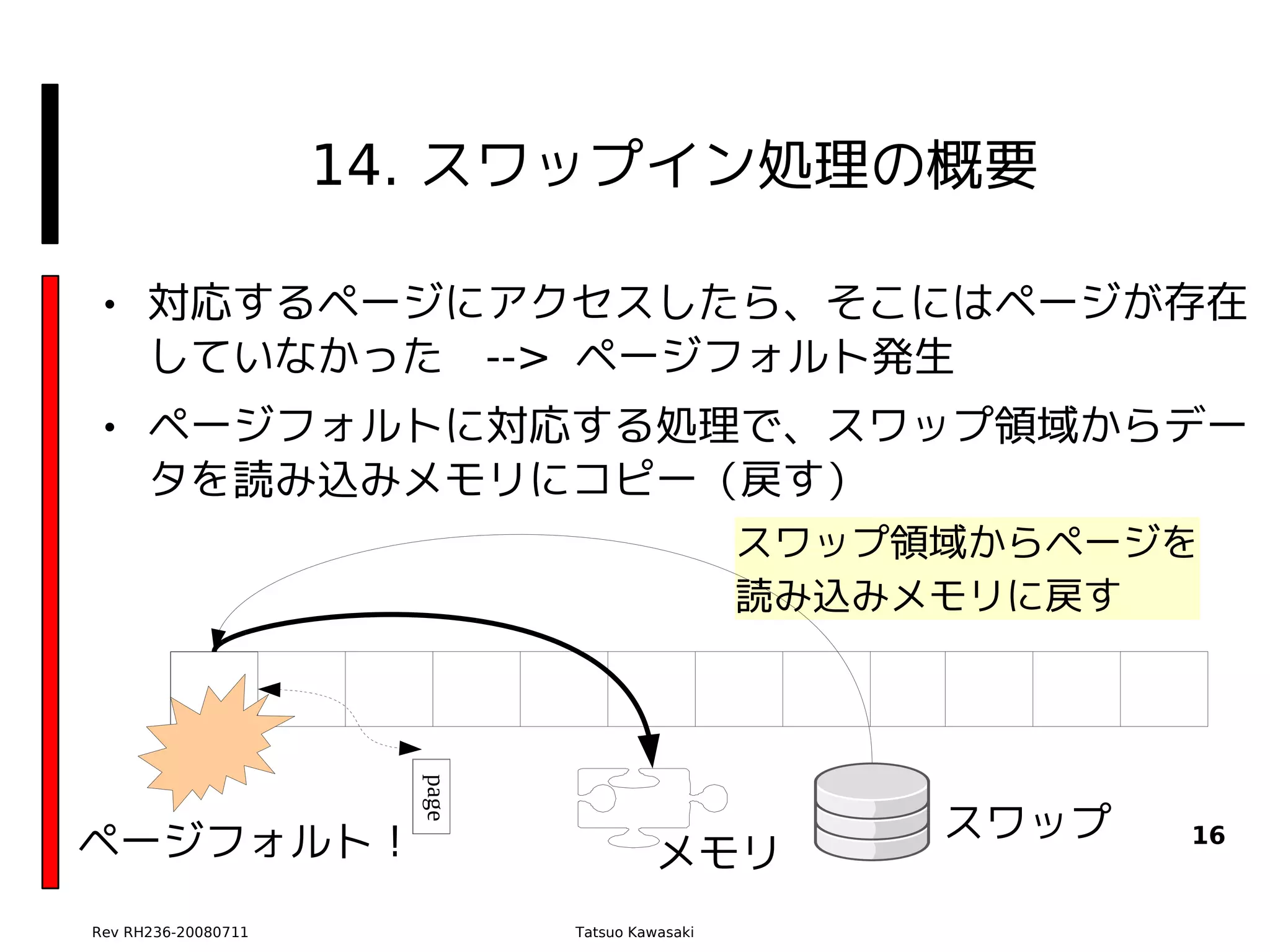

14. スワップイン処理の概要 • 対応するページにアクセスしたら、そこにはページが存在 していなかった --> ページフォルト発生 • ページフォルトに対応する処理で、スワップ領域からデー タを読み込みメモリにコピー（戻す） スワップ領域からページを 読み込みメモリに戻す page ページフォルト！ スワップ 16 メモリ Rev RH236-20080711 Tatsuo Kawasaki

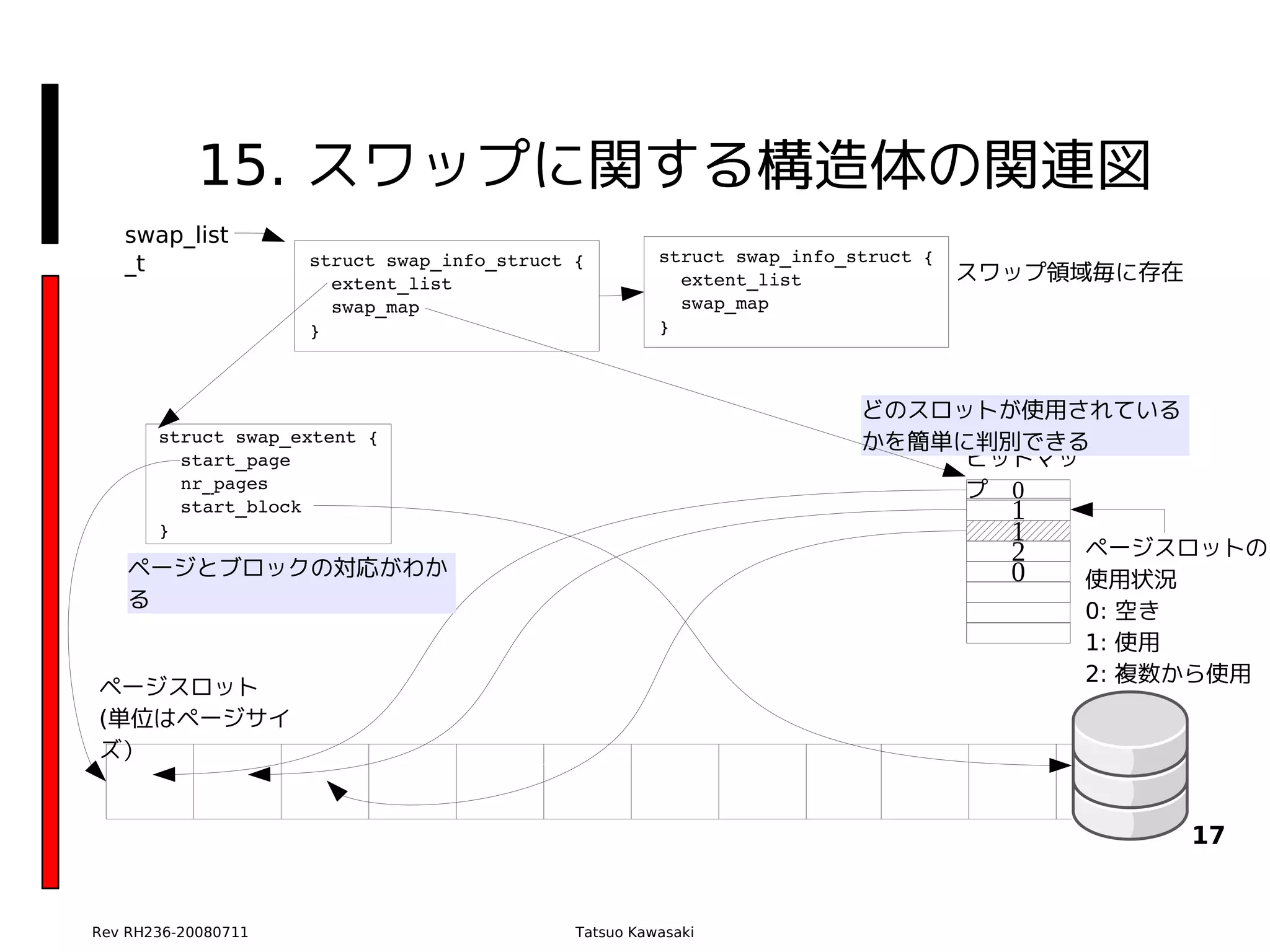

15. スワップに関する構造体の関連図 swap_list _t struct swap_info_struct { struct swap_info_struct {   extent_list   extent_list スワップ領域毎に存在   swap_map   swap_map } } どのスロットが使用されている struct swap_extent { かを簡単に判別できる   start_page ビットマッ   nr_pages プ 0   start_block 1 } 1 2 ページスロットの ページとブロックの対応がわか 0 使用状況 る 0: 空き 1: 使用 2: 複数から使用 ページスロット (単位はページサイ ズ） 17 Rev RH236-20080711 Tatsuo Kawasaki

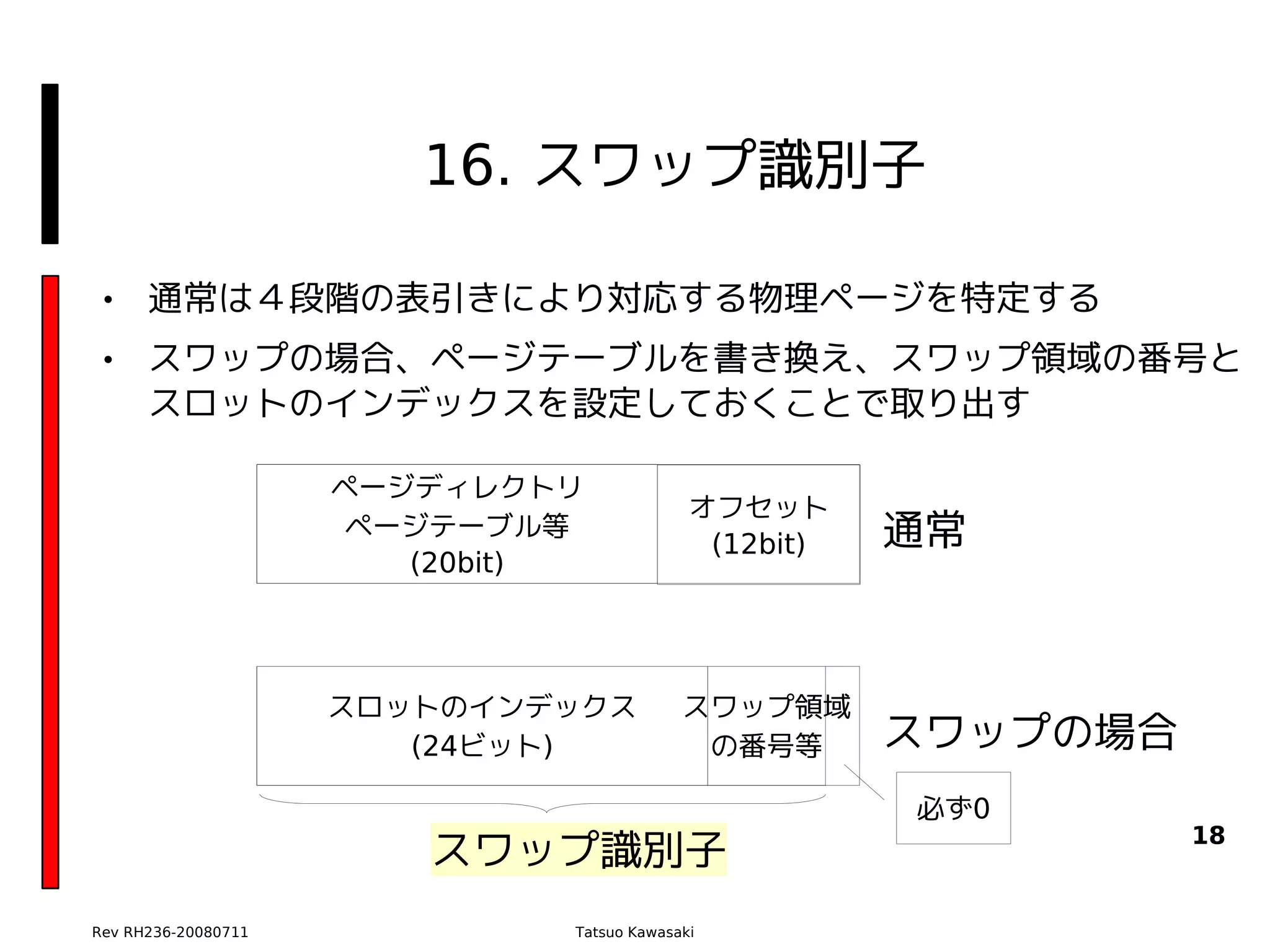

16. スワップ識別子 • 通常は４段階の表引きにより対応する物理ページを特定する • スワップの場合、ページテーブルを書き換え、スワップ領域の番号と スロットのインデックスを設定しておくことで取り出す ページディレクトリ オフセット ページテーブル等 (12bit) 通常 (20bit) スロットのインデックス スワップ領域 (24ビット) の番号等 スワップの場合 必ず0 18 スワップ識別子 Rev RH236-20080711 Tatsuo Kawasaki

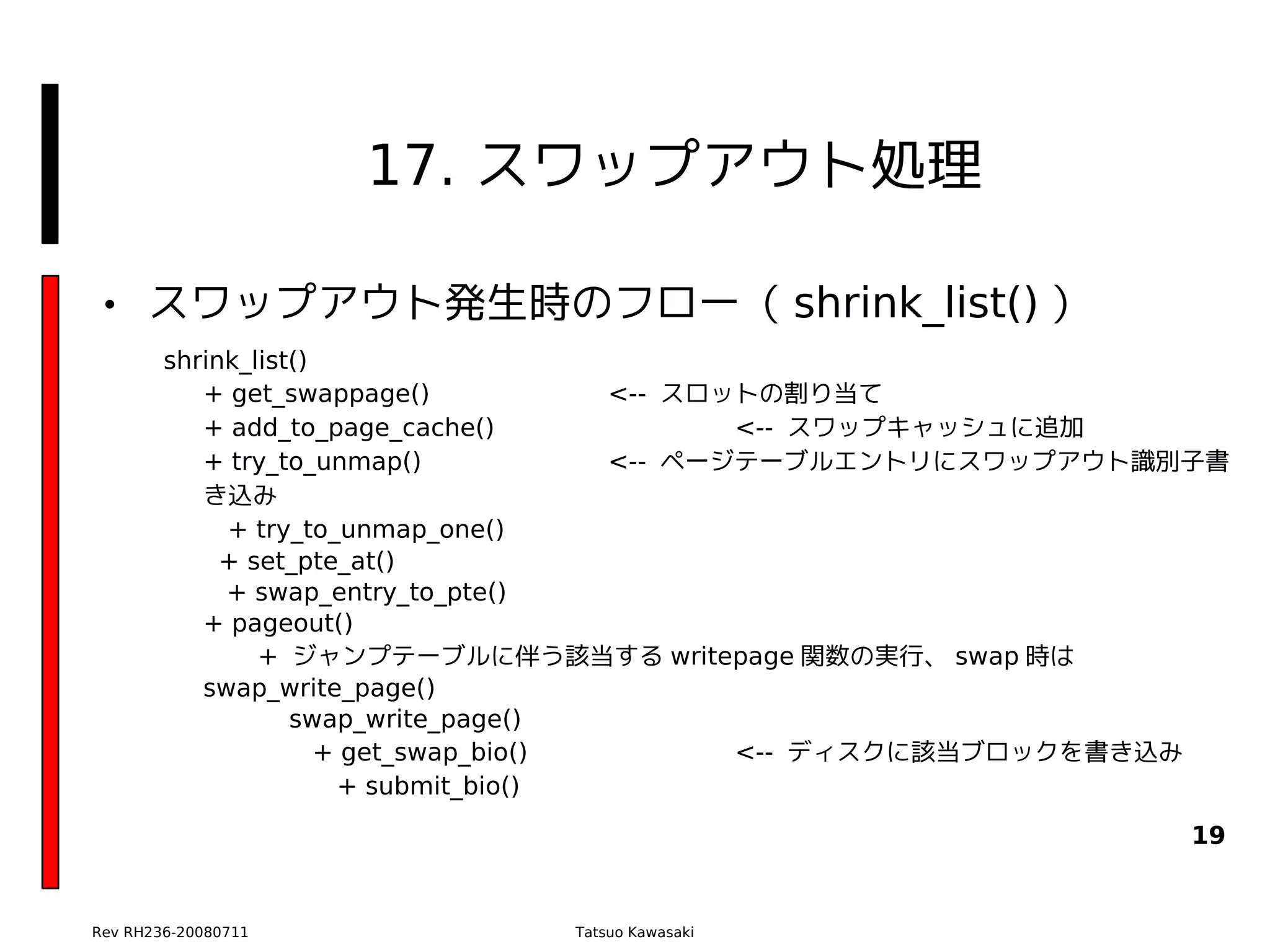

17. スワップアウト処理 • スワップアウト発生時のフロー（ shrink_list() ） shrink_list() + get_swappage() <-- スロットの割り当て + add_to_page_cache() <-- スワップキャッシュに追加 + try_to_unmap() <-- ページテーブルエントリにスワップアウト識別子書 き込み + try_to_unmap_one() + set_pte_at() + swap_entry_to_pte() + pageout() + ジャンプテーブルに伴う該当する writepage 関数の実行、 swap 時は swap_write_page() swap_write_page() + get_swap_bio() <-- ディスクに該当ブロックを書き込み + submit_bio() 19 Rev RH236-20080711 Tatsuo Kawasaki

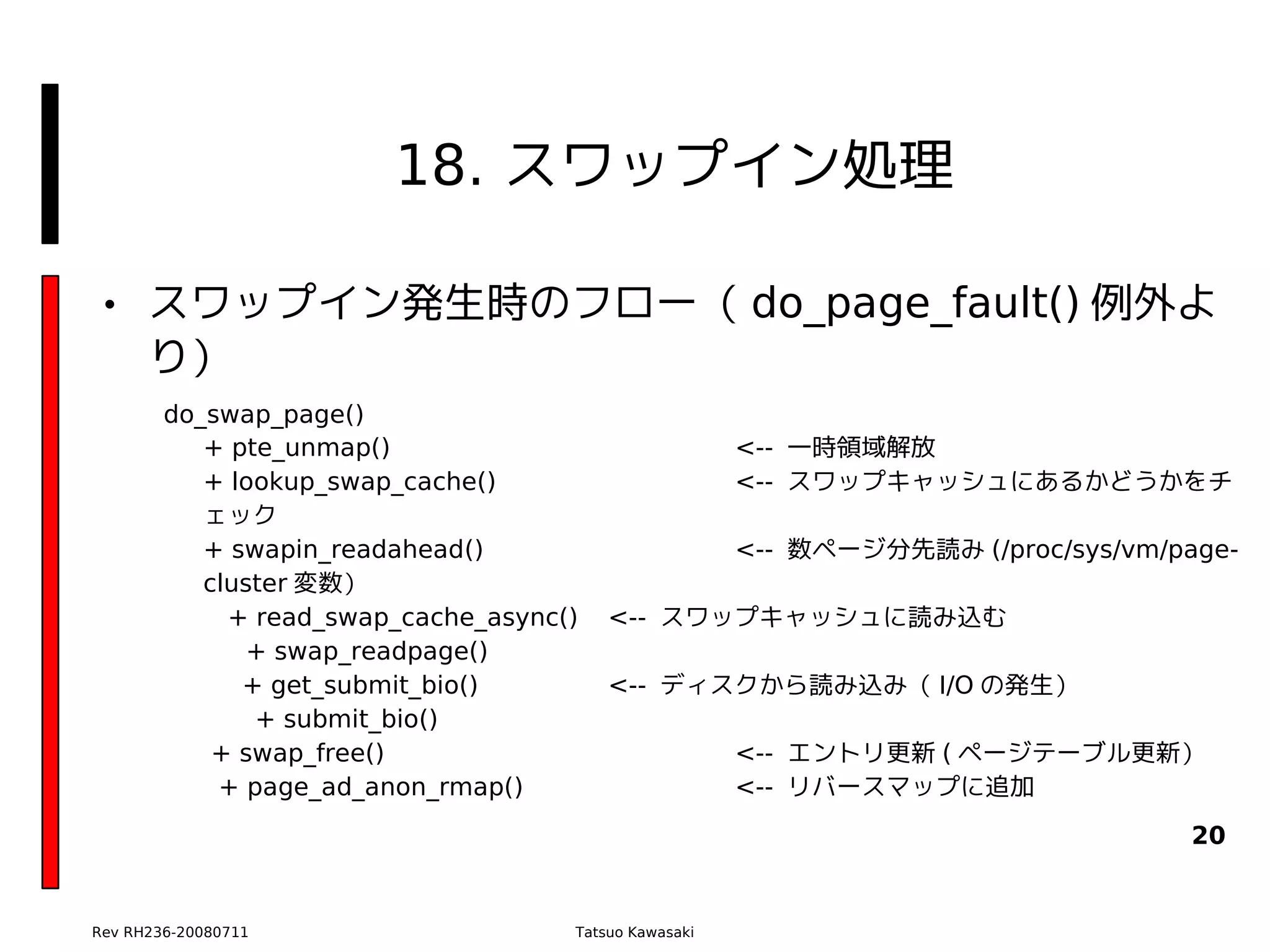

18. スワップイン処理 • スワップイン発生時のフロー（ do_page_fault() 例外よ り） do_swap_page() + pte_unmap() <-- 一時領域解放 + lookup_swap_cache() <-- スワップキャッシュにあるかどうかをチ ェック + swapin_readahead() <-- 数ページ分先読み (/proc/sys/vm/page- cluster 変数） + read_swap_cache_async() <-- スワップキャッシュに読み込む + swap_readpage() + get_submit_bio() <-- ディスクから読み込み（ I/O の発生） + submit_bio() + swap_free() <-- エントリ更新 ( ページテーブル更新） + page_ad_anon_rmap() <-- リバースマップに追加 20 Rev RH236-20080711 Tatsuo Kawasaki
