Oil and gas 4 slides

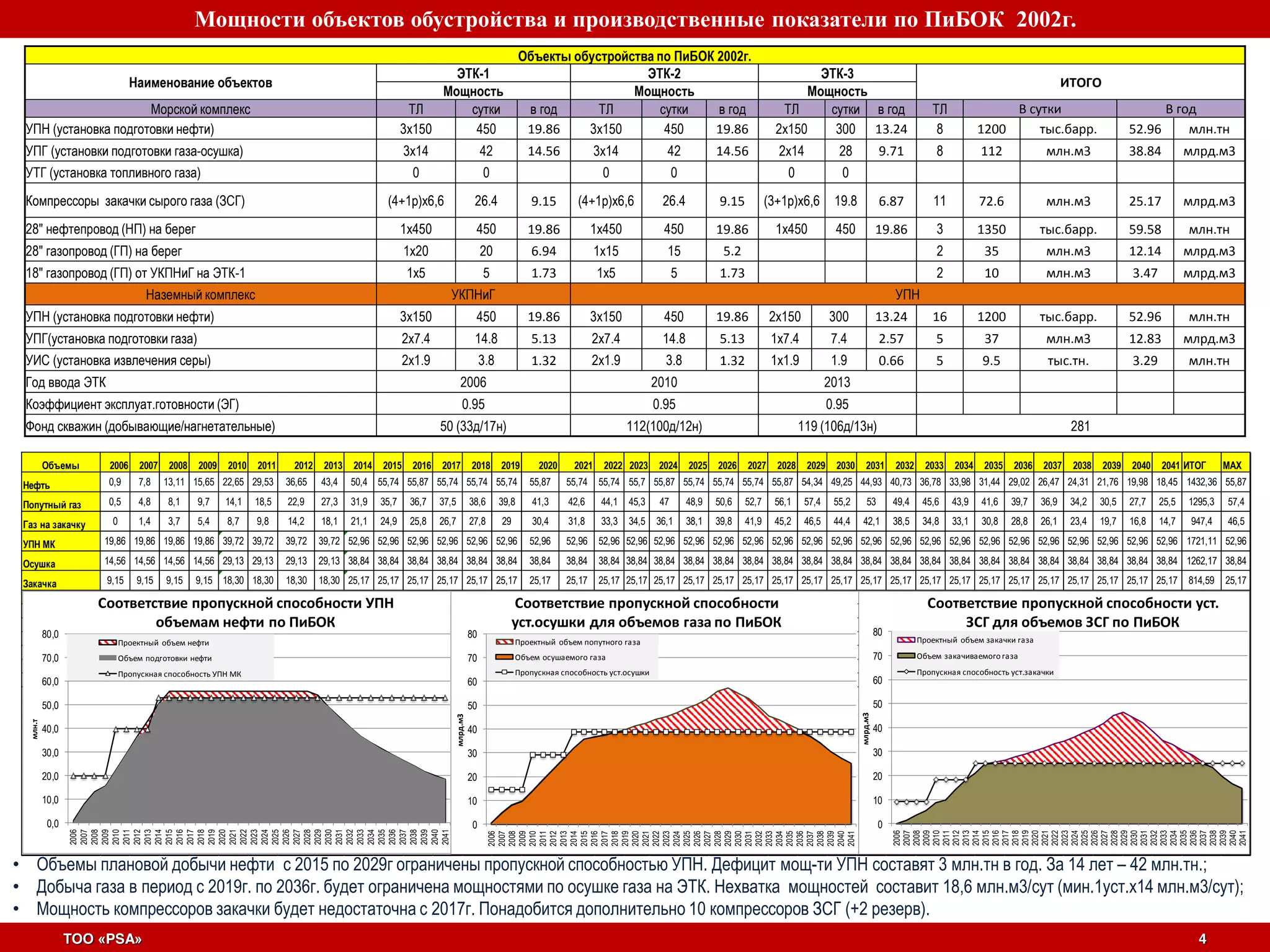

1.
Мощности объектов обустройства
и производственные показатели по ПиБОК 2002г. ТОО «PSA» 4 • Объемы плановой добычи нефти с 2015 по 2029г ограничены пропускной способностью УПН. Дефицит мощ-ти УПН составят 3 млн.тн в год. За 14 лет – 42 млн.тн.; • Добыча газа в период с 2019г. по 2036г. будет ограничена мощностями по осушке газа на ЭТК. Нехватка мощностей составит 18,6 млн.м3/сут (мин.1уст.х14 млн.м3/сут); • Мощность компрессоров закачки будет недостаточна с 2017г. Понадобится дополнительно 10 компрессоров ЗСГ (+2 резерв). Объемы 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 ИТОГ MAX Нефть 0,9 7,8 13,11 15,65 22,65 29,53 36,65 43,4 50,4 55,74 55,87 55,74 55,74 55,74 55,87 55,74 55,74 55,7 55,87 55,74 55,74 55,74 55,87 54,34 49,25 44,93 40,73 36,78 33,98 31,44 29,02 26,47 24,31 21,76 19,98 18,45 1432,36 55,87 Попутный газ 0,5 4,8 8,1 9,7 14,1 18,5 22,9 27,3 31,9 35,7 36,7 37,5 38,6 39,8 41,3 42,6 44,1 45,3 47 48,9 50,6 52,7 56,1 57,4 55,2 53 49,4 45,6 43,9 41,6 39,7 36,9 34,2 30,5 27,7 25,5 1295,3 57,4 Газ на закачку 0 1,4 3,7 5,4 8,7 9,8 14,2 18,1 21,1 24,9 25,8 26,7 27,8 29 30,4 31,8 33,3 34,5 36,1 38,1 39,8 41,9 45,2 46,5 44,4 42,1 38,5 34,8 33,1 30,8 28,8 26,1 23,4 19,7 16,8 14,7 947,4 46,5 УПН МК 19,86 19,86 19,86 19,86 39,72 39,72 39,72 39,72 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 52,96 1721,11 52,96 Осушка 14,56 14,56 14,56 14,56 29,13 29,13 29,13 29,13 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 38,84 1262,17 38,84 Закачка 9,15 9,15 9,15 9,15 18,30 18,30 18,30 18,30 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 25,17 814,59 25,17 0,0 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млн.т Соответствие пропускной способности УПН объемам нефти по ПиБОК Проектный объем нефти Объем подготовки нефти Пропускная способность УПН МК 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млрд.м3 Соответствие пропускной способности уст.осушки для объемов газа по ПиБОК Проектный объем попутного газа Объем осушаемого газа Пропускная способность уст.осушки 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млрд.м3 Соответствие пропускной способности уст. ЗСГ для объемов ЗСГ по ПиБОК Проектный объем закачки газа Объем закачиваемого газа Пропускная способность уст.закачки Объекты обустройства по ПиБОК 2002г. Наименование объектов ЭТК-1 ЭТК-2 ЭТК-3 ИТОГО Мощность Мощность Мощность Морской комплекс ТЛ сутки в год ТЛ сутки в год ТЛ сутки в год ТЛ В сутки В год УПН (установка подготовки нефти) 3х150 450 19.86 3х150 450 19.86 2х150 300 13.24 8 1200 тыс.барр. 52.96 млн.тн УПГ (установки подготовки газа-осушка) 3х14 42 14.56 3х14 42 14.56 2х14 28 9.71 8 112 млн.м3 38.84 млрд.м3 УТГ (установка топливного газа) 0 0 0 0 0 0 Компрессоры закачки сырого газа (ЗСГ) (4+1р)х6,6 26.4 9.15 (4+1р)х6,6 26.4 9.15 (3+1р)х6,6 19.8 6.87 11 72.6 млн.м3 25.17 млрд.м3 28" нефтепровод (НП) на берег 1х450 450 19.86 1х450 450 19.86 1х450 450 19.86 3 1350 тыс.барр. 59.58 млн.тн 28" газопровод (ГП) на берег 1х20 20 6.94 1х15 15 5.2 2 35 млн.м3 12.14 млрд.м3 18" газопровод (ГП) от УКПНиГ на ЭТК-1 1х5 5 1.73 1х5 5 1.73 2 10 млн.м3 3.47 млрд.м3 Наземный комплекс УКПНиГ УПН УПН (установка подготовки нефти) 3х150 450 19.86 3х150 450 19.86 2х150 300 13.24 16 1200 тыс.барр. 52.96 млн.тн УПГ(установка подготовки газа) 2х7.4 14.8 5.13 2х7.4 14.8 5.13 1х7.4 7.4 2.57 5 37 млн.м3 12.83 млрд.м3 УИС (установка извлечения серы) 2х1.9 3.8 1.32 2х1.9 3.8 1.32 1х1.9 1.9 0.66 5 9.5 тыс.тн. 3.29 млн.тн Год ввода ЭТК 2006 2010 2013 Коэффициент эксплуат.готовности (ЭГ) 0.95 0.95 0.95 Фонд скважин (добывающие/нагнетательные) 50 (33д/17н) 112(100д/12н) 119 (106д/13н) 281

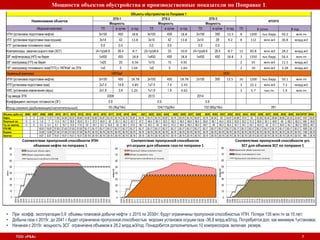

2.
Мощности объектов обустройства
и производственные показатели по Поправке 1.. ТОО «PSA» 7 • При коэфф. эксплуатации 0,9 объемы плановой добычи нефти с 2015 по 2030гг. будут ограничены пропускной способностью УПН. Потери 135 млн.тн за 15 лет; • Добыча газа с 2015г. до 2041 г будет ограничена пропускной способностью морских установок осушки газа -36,8 млрд.м3/год. Потребуется доп. как минимум 1установка; • Начиная с 2015г. мощность ЗСГ ограничена объемом в 28.2 млрд.м3/год. Понадобится дополнительно 10 компрессоров, включая резерв. Объемы добычи 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 ИТОГ MAX Нефть 0 0 2,93 11,07 17,95 24,94 32,07 38,94 45,82 52,82 55,87 55,74 55,74 55,74 55,87 55,74 55,74 55,74 55,87 55,74 55,74 55,74 55,87 55,74 54,34 49 44,67 40,98 37,8 35 32,58 30,42 28,64 26,85 25,33 23,54 1437 55,87 Попутный газ 0 0 1,8 7 11,5 16,1 20,9 25,9 31,1 37,2 40,8 42 43,1 44,2 45,7 47,2 48,4 50,1 52,5 55,3 56,5 56,6 56,4 56,8 56,1 54,4 53,5 52,8 52,2 51,2 50,6 50,1 49,8 49 48,2 46,3 1461 56,8 Газ на закачку 0 0 0,3 2,4 6,1 10,7 13,9 17,8 23 29,1 32,7 33,9 35 36,1 37,6 39,1 40,3 42 44,4 47,2 48,4 48,5 48,3 48,7 48 46,3 45,4 44,7 44,1 43,1 42,5 42 41,7 40,9 40,1 38,2 1203 48,7 УПН МК 18,81 18,81 37,63 37,63 37,63 37,63 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 1593 50,17 Осушка 13,80 13,80 27,59 27,59 27,59 27,59 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 1168 36,79 Закачка 8,67 8,67 19,51 19,51 19,51 19,51 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 885 28,19 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млн.т Соответствие пропускной способности УПН объемам нефти по поправке 1 Проектный объем нефти Объем подготовки нефти Пропускная способность УПН МК 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млрд.м3 Соответствие пропускной способности уст.осушки для объемов газа по поправке 1 Проектный объем попутного газа Объем осушаемого газа Пропускная способность уст.осушки 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млрд.м3 Соответствие пропускной способности уст. ЗСГ для объемов ЗСГ по поправке 1 Проектный объем закачки газа Объем закачиваемого газа Пропускная способность уст.закачки Объекты обустройства по Поправке 1 Наименование объектов ЭТК-1 ЭТК-2 ЭТК-3 ИТОГО Мощность Мощность Мощность Морской комплекс ТЛ в сутки в год ТЛ в сутки в год ТЛ в сутки в год ТЛ В сутки В год УПН (установка подготовки нефти) 3х150 450 18.8 3х150 450 18.8 2х150 300 12.5 8 1200 тыс.барр. 50.2 млн.тн УПГ (установки подготовки газа-осушка) 3х14 42 13.8 3х14 42 13.8 2х14 28 9.2 8 112 млн.м3 36.8 млрд.м3 УТГ (установка топливного газа) 0.0 0.0 0.0 0.0 0.0 0.0 Компрессоры закачки сырого газа (ЗСГ) (4+1р)х6.6 26.4 8.7 (5+1р)х6.6 33 10.8 (4+1р)х6.6 26.4 8.7 13 85.8 млн.м3 28.2 млрд.м3 28" нефтепровод (НП) на берег 1х450 450 18.8 1х450 450 18.8 1х450 450 18.8 3 1350 тыс.барр. 56.4 млн.тн 28" газопровод (ГП) на берег 1х20 20 6.56 1х15 15 4.92 2 35 млн.м3 11.5 млрд.м3 18" газопровод топливного газа(ТГП) с УКПНиГ на ЭТК 1х5 5 1.64 1х5 5 1.64 2 10 млн.м3 3.28 млрд.м3 Наземный комплекс УКПНиГ УПН УПН (установка подготовки нефти) 3х150 450 18.78 3х150 450 18.78 2х150 300 12.5 16 1200 тыс.барр. 50.1 млн.тн УПГ(установка подготовки газа) 2х7.4 14.8 4.85 1х7.4 7.4 2.43 3 22.2 млн.м3 7.3 млрд.м3 УИС (установка извлечения серы) 2х1.9 3.8 1.25 1х1.9 1.9 0.62 3 5.7 тыс.тн. 1.9 млн.тн Год ввода ЭТК 2008 2013 2014 Коэффициент эксплуат.готовности (ЭГ) 0.9 0.9 0.9 Фонд скважин (добывающие/нагнетательные) 55 (36д/19н) 124(115д/9н) 102 (86д/16н) 281

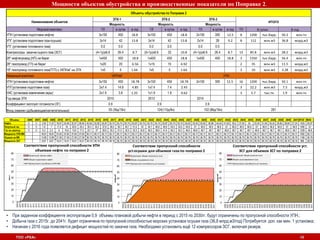

3.
Мощности объектов обустройства
и производственные показатели по Поправке 2.. ТОО «PSA» 10 • При заданном коэффициенте эксплуатации 0,9 объемы плановой добычи нефти в период с 2015 по 2030гг. будут ограничены по пропускной способности УПН.; • Добыча газа с 2015г. до 2041г. будет ограничена по пропускной способностью морских установок осушки газа (36,8 млрд.м3/год) Потребуется доп. как мин. 1 установка; • Начиная с 2016 года появляется дефицит мощностей по закачке газа. Необходимо установить ещѐ 12 компрессоров ЗСГ, включая резерв. Объемы 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 ИТОГ MAX Нефть 0 0 2,93 11,07 18,07 24,94 32,07 38,94 45,94 52,82 55,87 55,74 55,74 55,74 55,87 55,74 55,74 55,74 55,87 55,74 55,74 55,62 53,45 50,02 46,96 44,04 41,62 39,2 37,04 35 33,34 31,94 30,42 29,65 28,64 27,24 1424 55,87 Попутный газ 0 0 1,8 7 11,4 16 20,6 25,4 30,3 35,2 37,8 38,5 39,7 40,7 41,5 43 44,7 46,8 49,8 54,5 53,5 54,8 57 56,9 56,9 56,9 57 56,9 56,9 56,9 57 56,9 56,9 56,9 57 56,9 1490 57 Газ на закачку 0 0 0,3 2,3 6 10,6 13,6 17,2 22,1 27 29,6 30,3 31,5 32,5 33,3 34,8 36,5 38,6 41,6 46,3 45,3 46,6 48,8 48,7 48,7 48,7 48,8 48,7 48,7 48,7 48,8 48,7 48,7 48,7 48,8 48,7 1228 48,8 Мощности УПН МК 18,81 18,81 37,63 37,63 37,63 37,63 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 50,17 1593 50,17 Осушка на МК 13,80 13,80 27,59 27,59 27,59 27,59 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 36,79 1168 36,79 Мощности ЗСГ 8,67 8,67 19,51 19,51 19,51 19,51 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 28,19 885 28,19 новка 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млн.т Соответствие пропускной способности УПН объемам нефти по поправке 2 Проектный объем нефти Объем подготовки нефти Пропускная способность УПН МК 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млрд.м3 Соответствие пропускной способности уст.осушки для объемов газа по поправке 2 Проектный объем попутного газа Объем осушаемого газа Пропускная способность уст.осушки 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млрд.м3 Соответствие пропускной способности уст. ЗСГ для объемов ЗСГ по поправке 2 Проектный объем закачки газа Объем закачиваемого газа Пропускная способность уст.закачки Объекты обустройства по Поправке 2 Наименование объектов ЭТК-1 ЭТК-2 ЭТК-3 ИТОГО Мощность Мощность Мощность Морской комплекс ТЛ в сутки в год ТЛ в сутки в год ТЛ в сутки в год ТЛ В сутки В год УПН (установка подготовки нефти) 3х150 450 18.8 3х150 450 18.8 2х150 300 12.5 8 1200 тыс.барр. 50.2 млн.тн УПГ (установки подготовки газа-осушка) 3х14 42 13.8 3х14 42 13.8 2х14 28 9.2 8 112 млн.м3 36.8 млрд.м3 УТГ (установка топливного газа) 0.0 0.0 0.0 0.0 0.0 0.0 Компрессоры закачки сырого газа (ЗСГ) (4+1р)х6.6 26.4 8.7 (5+1р)х6.6 33 10.8 (4+1р)х6.6 26.4 8.7 13 85.8 млн.м3 28.2 млрд.м3 28" нефтепровод (НП) на берег 1х450 450 18.8 1х450 450 18.8 1х450 450 18.8 3 1350 тыс.барр. 56.4 млн.тн 28" газопровод (ГП) на берег 1х20 20 6.56 1х15 15 4.92 2 35 млн.м3 11.5 млрд.м3 18" газопровод топливного газа(ТГП) с УКПНиГ на ЭТК 1х5 5 1.64 1х5 5 1.64 2 10 млн.м3 3.28 млрд.м3 Наземный комплекс УКПНиГ УПН УПН (установка подготовки нефти) 3х150 450 18.78 3х150 450 18.78 2х150 300 12.5 16 1200 тыс.барр. 50.1 млн.тн УПГ(установка подготовки газа) 2х7.4 14.8 4.85 1х7.4 7.4 2.43 3 22.2 млн.м3 7.3 млрд.м3 УИС (установка извлечения серы) 2х1.9 3.8 1.25 1х1.9 1.9 0.62 3 5.7 тыс.тн. 1.9 млн.тн Год ввода ЭТК 2010 2013 2014 Коэффициент эксплуат.готовности (ЭГ) 0.9 0.9 0.9 Фонд скважин (добывающие/нагнетательные) 55 (36д/19н) 124(115д/9н) 102 (86д/16н) 281

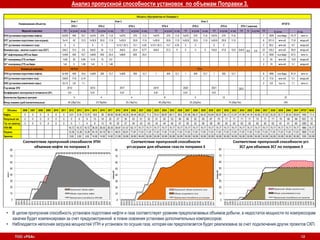

4.
ТОО «PSA» 12 Анализ
пропускной способности установок по объемам Поправки 3. • В целом пропускная способность установок подготовки нефти и газа соответствует уровням предполагаемых объемов добычи, а недостаток мощности по компрессорам закачки будет компенсирован за счет предусмотренной в плане освоения установки дополнительных компрессоров; • Наблюдается неполная загрузка мощностей УПН и установок по осушке газа, которая как предполагается будет реализована за счет подключения других проектов СКП. Объемы 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 ИТОГ MAX Нефть 0 0 0 0 0 0 0,51 9,16 13,75 19,6 28 38,56 39,58 49,25 59,44 68,22 71,4 70,51 69,87 69,11 68,6 67,96 66,31 65,42 63,64 60,07 56,13 51,67 47,85 44,16 40,85 37,93 35,25 32,71 30,54 28,64 1405 71,4 Попутный газ 0 0 0 0 0 0 0 6 9 13 18 25 27 35 43 51 52 51 52 53 56 60 62 65 67 70 71 71 71 71 72 71 71 70 69 69 1521 72 Газ на закачку 0 0 0 0 0 0 0 1 4 8 13 19 20 27 34 42 43 43 44 45 47 50 53 56 58 60 62 62 62 62 62 62 62 61 61 60 1283 62 УПН МК 16,72 16,72 16,72 28,35 28,35 28,35 39,97 51,57 63,17 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 74,77 1860 74,77 Осушка 12,26 12,26 12,26 24,19 24,19 36,11 48,01 59,91 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 71,81 1809 71,81 Закачка 3,62 3,62 3,62 14,92 14,92 14,92 21,69 30,69 30,69 46,49 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 50,99 1205 50,99 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млн.т Соответствие пропускной способности УПН объемам нефти по поправке 3 Проектный объем нефти Объем подготовки нефти Пропускная способность УПН МК 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млрд.м3 Соответствие пропускной способности уст.осушки для объемов газа по поправке 3 Проектный объем попутного газа Объем осушаемого газа Пропускная способность уст.осушки 0 10 20 30 40 50 60 70 80 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 млрд.м3 Соответствие пропускной способности уст. ЗСГ для объемов ЗСГ по поправке 3 Проектный объем закачки газа Объем закачиваемого газа Пропускная способность уст.закачки Объекты обустройства по Поправке 3 Наименование объектов Этап 1 Этап 2 Этап 3 ИТОГО ЭТК-1 ЭТК-2 ЭТК-3 ЭТК-4 ЭТК-5 ЭТК-6 ЭТК-7 (закачка) Морской комплекс ТЛ в сутки в год ТЛ в сутки в год ТЛ в сутки в год ТЛ в сутки в год ТЛ в сутки в год ТЛ в сутки в год ТЛ N в сутки ТЛ В сутки В год УПН (установка подготовки нефти) 2х225 450 16,7 1х275 275 11,6 1х275 275 11,6 1х275 275 11,6 1х275 275 11,6 1х275 275 11,6 7 1825 тыс.барр. 74,77 млн.тн УПГ (установки подготовки газа-осушка) 3х14 42 12,3 1х35,9 35,9 11,9 1х35,9 35,9 11,9 1х35,9 35,9 11,9 1х35,9 35,9 11,9 1х35,9 35,9 11,9 8 221,5 млн.м3 71,8 млрд.м3 УТГ (установка топливного газа) 0 0 0 0 1х13,1 (8,1) 13,1 4,35 1х13,1 (8,1) 13,1 4,35 0 0 0 0 2 26,2 млн.м3 8,7 млрд.м3 Компрессоры закачки сырого газа (ЗСГ) 2х6,2 12,4 3,6 5х6,8 34 11,3 3х6,8 20,4 6,77 4х6,8 27,2 9 0 0 0 7х6,8 47,6 15,8 2х6,8 6,8 4,5 23 155,2 млн.м3 50,9 млрд.м3 28" нефтепровод (НП) на берег 1х450 450 16,7 1х600 600 25,4 1х600 600 25,4 3 1650 тыс.барр. 67,5 млн.тн 28" газопровод (ГП) на берег 1х20 20 5,84 1х15 15 4,5 2 35 млн.м3 10,8 млрд.м3 18" газопровод (ГП) на берег 1х5 5 1,46 1х5 5 1,46 2 10 млн.м3 3,1 млрд.м3 Наземный комплекс УКПНиГ УПН УПН (установка подготовки нефти) 3х165 495 18,4 1х300 300 12,7 1х300 300 12,7 1 300 12,7 1 300 12,7 1 300 12,7 8 1995 тыс.барр. 81,9 млн.тн УПГ(установка подготовки газа) 2х8,8 17,6 5,14 2 17,6 млн.м3 5,1 млрд.м3 УИС (установка извлечения серы) 2х1,9 3,8 1,1 2 3,8 тыс.тн. 1,1 млн.тн Год ввода ЭТК 2012 2015 2017 2019 2020 2021 2021 Коэффициент эксплуатац-й готовности (ЭГ) 0,8 0,91 0,91 0,91 0,91 0,91 Количество буровых центров 5 4 4 8 4 12 37 Фонд скважин (доб./нагнетательные) 40 (28д/12н) 27(18д/9н) 25 (18д/7н) 49 (39д/10н) 25 (25д/0н) 74 (59д/15н) 240

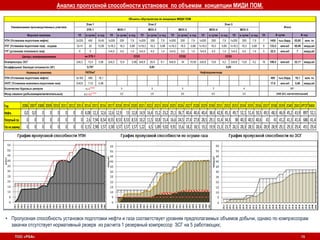

5.
ТОО «PSA» 15 Анализ
пропускной способности установок по объемам концепции МИДИ ПОМ. Год 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 ИТОГMAX Нефть 0,0 0,0 0 0 0 0 0 0 4,08 12,3 12,6 12,6 12,9 13 12,8 14,9 16,4 15,2 23,2 25,1 36,7 40,4 40,4 40,4 38,4 42,8 45,3 49,7 52,1 51,4 50,5 49,5 48,3 46,9 45,2 43,9 897 52,1 Попутныйгаз 0 0 0 0 0 0 0 0 2,6 7,94 8,54 8,55 8,53 8,53 8,53 10,2 11,5 10,8 15,4 16,6 24,5 27,4 27,8 28,5 29,1 31,4 34,3 38 40,3 40,5 40,6 41 41 41,2 41,3 41,4 686 41,4 Газназакачку 0 0 0 0 0 0 0 0 0,15 2,98 3,57 3,58 3,57 3,57 3,57 5,22 6,5 5,89 9,02 9,91 15,6 18,2 18,5 19,2 19,9 21,3 23,7 26,5 28,3 28,5 28,6 28,9 28,9 29,1 29,3 29,4 451 29,4 • Пропускная способность установок подготовки нефти и газа соответствует уровням предполагаемых объемов добычи, однако по компрессорам закачки отсутствует нормативный резерв из расчета 1 резервный компрессор ЗСГ на 5 работающих; Морской комплекс ТЛ в сутки в год ТЛ в сутки в год ТЛ в сутки в год ТЛ в сутки в год ТЛ в сутки в год ТЛ в сутки в год ТЛ УПН (Установка подготовки нефти) 2х225 450 16,45 1х200 200 7,9 1х200 200 7,9 1х200 200 7,9 1х200 200 7,9 1х200 200 7,9 7 1450 тыс.барр. 55,95 млн. тн УПГ (Установка подготовки газа) -осушка 3х14 42 12,06 1х18,3 18,3 5,68 1х18,3 18,3 5,68 1х18,3 18,3 5,68 1х18,3 18,3 5,68 1х18,3 18,3 5,68 8 133,5 млн.м3 40,46 млрд.м3 УТГ (установка топливного газа) 0 0 1х4,5 4,5 1,4 1х4,5 4,5 1,4 1х4,5 4,5 1,4 1х4,5 4,5 1,4 1х4,5 4,5 1,4 5 22,5 млн.м3 7 млрд.м3 Центры компримирования Компрессоры ЗСГ 2х6,2 12,4 3,56 2х6,2 12,4 3,56 3х6,8 20,4 6,1 5х6,8 34 10,55 2х6,8 13,6 4,2 2х6,8 13,6 4,2 16 106,4 млн.м3 32,17 млрд.м3 Коэффициент Эксплуат.готовности (ЭГ) Наземный комплекс УПН (Установка подготовки нефти) 3х165 495 18,1 495 тыс.барр. 18,1 млн. тн УКПГ (Установка комплексн.подготовки газа) 2х8,8 17,6 5,06 17,6 млн.м3 5,06 млрд.м3 Количество буровых центров Фонд скважин (добывающие/нагнетательные) В сутки В год Объекты обустройства по концепции МИДИ ПОМ Наименование производственных участков Этап 1 Этап 2 Этап 3 4 27 на ЭТК-1 CC01 CC02 CC03 0,787 0,85 0,85 5+4ПОМ 3 2 2 7 240 (41 нагнетательная) ЭТК-1 MIDI-1 MIDI-2 MIDI-3 MIDI-4 MIDI-5 Итого 41+30ПОМ 32 19 20 65 33 УКПНиГ Нефтехранилище
