- 1. ni.com/it Nord Est LabVIEWUsers https://decibel.ni.com/content/groups/luger Chi siamo? •1 Giorgio Luciani: segue sul campo tutta l’Emilia Romagna ed est Lombardia •2 Marco Mariutto: segue sul campo il Veneto, il Friuli Venezia Giulia ed il Trentino Alto Adige •3 Alex Lollio: segue tutta l’area (Emilia, Lombardia Est e Triveneto) Lavoriamo tutti nel team del Nord-Est che è capitanato da 4 Renato Zanovello.
- 2. ni.com/it Seminario Pratico diLabVIEW per l’acquisizione dati

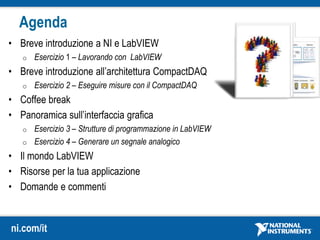

- 3. ni.com/it • Breve introduzionea NI e LabVIEW o Esercizio 1 – Lavorando con LabVIEW • Breve introduzione all’architettura CompactDAQ o Esercizio 2 – Eseguire misure con il CompactDAQ • Coffee break • Panoramica sull’interfaccia grafica o Esercizio 3 – Strutture di programmazione in LabVIEW o Esercizio 4 – Generare un segnale analogico • Il mondo LabVIEW • Risorse per la tua applicazione • Domande e commenti Agenda
- 4. ni.com/it National Instruments ela programmazione grafica con LabVIEW

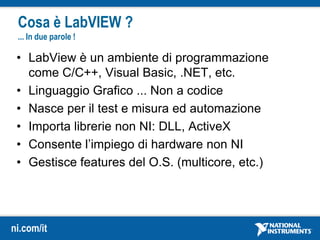

- 5. ni.com/it • LabView èun ambiente di programmazione come C/C++, Visual Basic, .NET, etc. • Linguaggio Grafico ... Non a codice • Nasce per il test e misura ed automazione • Importa librerie non NI: DLL, ActiveX • Consente l’impiego di hardware non NI • Gestisce features del O.S. (multicore, etc.) Cosa è LabVIEW ? ... In due parole !
- 6. ni.com/it Acquisizione Analisi Presentazionedei dati Composizione del software
- 7. ni.com/it LabVIEW ovunque… Platforms • Desktop –Windows, Macintosh, Linux • Industrial – Real-Time OS – PACs (IPCs, PXI, cFP, cRIO, etc) – Industrial displays / touchpanels • Mobile – Windows Mobile, Windows CE • Embedded – FPGAs, Microprocessors, DSPs Portable PCs FPGAs on NI RIO Embedded Controllers Desktop PCs Handheld Devices PXI Industrial Controllers Vision SystemsProgrammable Automation Controllers DSPs WSN Wireless Sensor Network

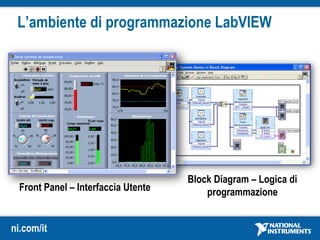

- 8. ni.com/it L’ambiente di programmazioneLabVIEW Front Panel – Interfaccia Utente Block Diagram – Logica di programmazione

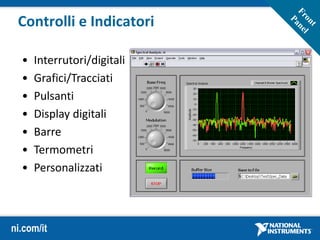

- 9. ni.com/it Controlli e Indicatori •Interrutori/digitali • Grafici/Tracciati • Pulsanti • Display digitali • Barre • Termometri • Personalizzati

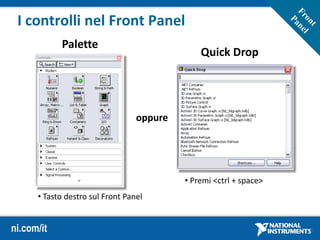

- 10. ni.com/it I controlli nelFront Panel oppure • Tasto destro sul Front Panel • Premi <ctrl + space> Palette Quick Drop

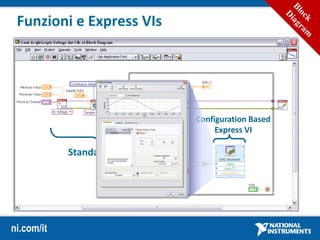

- 11. ni.com/it Funzioni e ExpressVIs Configuration Based Express VI Standard VIs

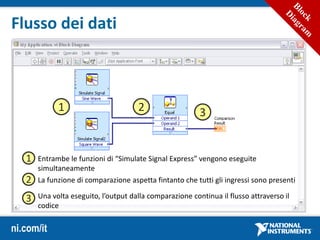

- 12. ni.com/it Flusso dei dati 1 2 3 Lafunzione di comparazione aspetta fintanto che tutti gli ingressi sono presenti Una volta eseguito, l’output dalla comparazione continua il flusso attraverso il codice Entrambe le funzioni di “Simulate Signal Express” vengono eseguite simultaneamente 1 2 3

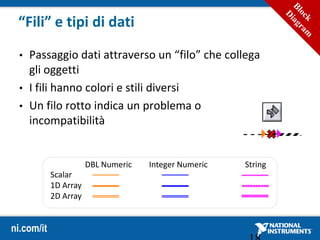

- 13. ni.com/it “Fili” e tipidi dati • Passaggio dati attraverso un “filo” che collega gli oggetti • I fili hanno colori e stili diversi • Un filo rotto indica un problema o incompatibilità Scalar 1D Array 2D Array DBL Numeric Integer Numeric String
- 14. ni.com/it Le funzioni nelblock diagram oppure Functions Palette Quick Drop • tasto destro nel Block Diagram • Premere “ctrl + space”

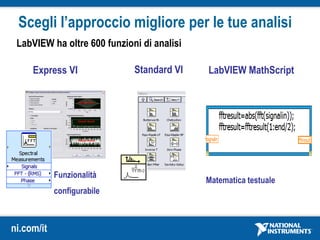

- 15. ni.com/it Scegli l’approccio miglioreper le tue analisi Funzionalità configurabile Matematica testuale Standard VIExpress VI LabVIEW MathScript LabVIEW ha oltre 600 funzioni di analisi

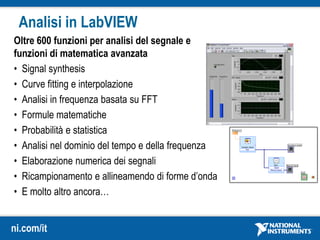

- 16. ni.com/it Analisi in LabVIEW Oltre600 funzioni per analisi del segnale e funzioni di matematica avanzata • Signal synthesis • Curve fitting e interpolazione • Analisi in frequenza basata su FFT • Formule matematiche • Probabilità e statistica • Analisi nel dominio del tempo e della frequenza • Elaborazione numerica dei segnali • Ricampionamento e allineamendo di forme d’onda • E molto altro ancora…
- 17. ni.com/it Esercizio 1: Creazionedi un semplice LabVIEW VI Che cosa impareremo – Lavorare in ambiente LabVIEW Creare un’applicazione per: – Simulare un segnale – Calcolare il valore RMS – Utilizzare al meglio il pannello frontale di LabVIEW
- 18. ni.com/it Acquisizione dati conil CompactDAQ
- 19. ni.com/it 2006 2008 2004 200519981995 1989 1988 PCI PXI M Series USB NI Wi-FiDAQ NI CompactDAQ ISA NuBus Ethernet DAQ PCI Express PXI Express 1996 E Series 2003 R Series 2010 WSN X Series NI, 20 Anni nel mondo dell’acquisizione dati

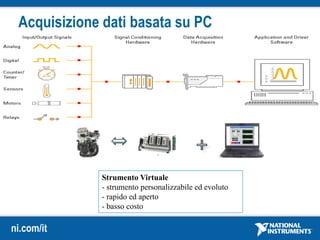

- 20. ni.com/it Strumento Virtuale - strumentopersonalizzabile ed evoluto - rapido ed aperto - basso costo Acquisizione dati basata su PC
- 21. ni.com/it PCI PXI USB Wireless CompactDAQ Una applicazione, diversidispositivi Piattaforma di acquisizione dati NI - NIDAQmx platforms

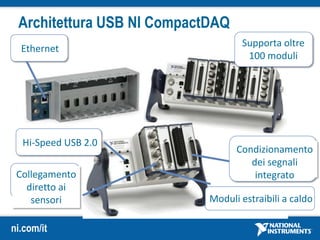

- 22. ni.com/it Architettura USB NICompactDAQ Hi-Speed USB 2.0 Supporta oltre 100 moduli Moduli estraibili a caldo Collegamento diretto ai sensori Condizionamento dei segnali integrato Ethernet

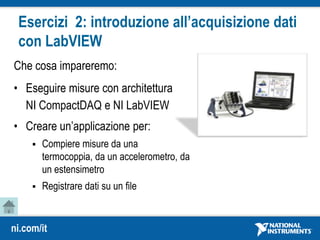

- 23. ni.com/it Esercizi 2: introduzioneall’acquisizione dati con LabVIEW Che cosa impareremo: • Eseguire misure con architettura NI CompactDAQ e NI LabVIEW • Creare un’applicazione per: Compiere misure da una termocoppia, da un accelerometro, da un estensimetro Registrare dati su un file
- 24.
- 25. ni.com/it Strutture di programmazionein LabVIEW

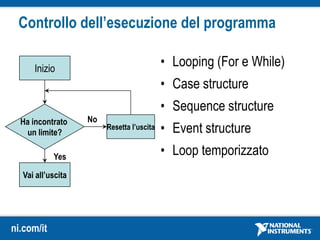

- 26. ni.com/it Controllo dell’esecuzione delprogramma • Looping (For e While) • Case structure • Sequence structure • Event structure • Loop temporizzato Ha incontrato un limite? Vai all’uscita Yes Resetta l’uscita No Inizio

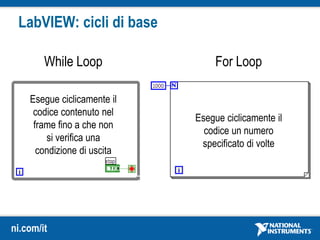

- 27. ni.com/it LabVIEW: cicli dibase While Loop For Loop Esegue ciclicamente il codice contenuto nel frame fino a che non si verifica una condizione di uscita Esegue ciclicamente il codice un numero specificato di volte

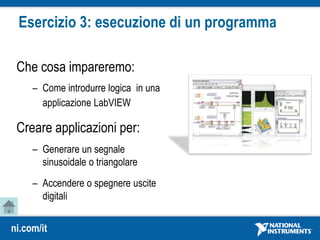

- 28. ni.com/it Esercizio 3: esecuzionedi un programma Che cosa impareremo: – Come introdurre logica in una applicazione LabVIEW Creare applicazioni per: – Generare un segnale sinusoidale o triangolare – Accendere o spegnere uscite digitali

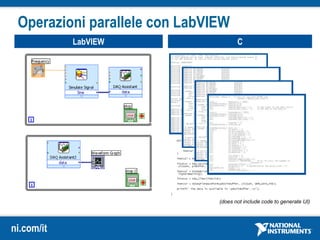

- 29. ni.com/it Operazioni parallele conLabVIEW LabVIEW C* (does not include code to generate UI) LabVIEW C
- 30. ni.com/it Operazioni parallele conLabVIEW Configurazione e visualizzazione di task multipli con la programmazione grafica Analog Output Loop Analog Input Loop I loop paralleli sfruttano automaticamente il multithreading e l’elaborazione parallela su processori multi-core

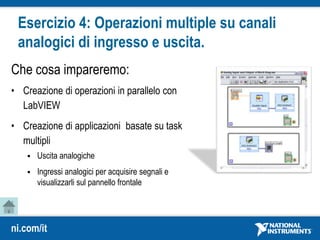

- 31. ni.com/it Esercizio 4: Operazionimultiple su canali analogici di ingresso e uscita. Che cosa impareremo: • Creazione di operazioni in parallelo con LabVIEW • Creazione di applicazioni basate su task multipli Uscita analogiche Ingressi analogici per acquisire segnali e visualizzarli sul pannello frontale
- 32. ni.com/it I Moduli ei Toolkit di LabVIEW

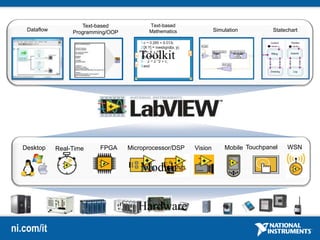

- 33. ni.com/it Real-Time FPGA Microprocessor/DSPDesktop Dataflow Text-based Programming/OOP Text-based MathematicsSimulation Statechart Mobile Touchpanel WSNVision Moduli Hardware Toolkit
- 34. ni.com/it PID Control Toolkit Controllodi tipo PID • Autotuning • Gain scheduling Controllo a logica Fuzzy • Strategie di controllo • Decision making

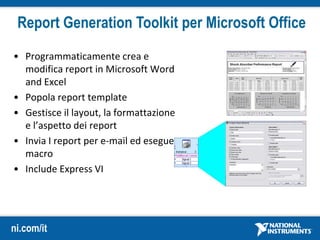

- 35. ni.com/it Report Generation Toolkitper Microsoft Office • Programmaticamente crea e modifica report in Microsoft Word and Excel • Popola report template • Gestisce il layout, la formattazione e l’aspetto dei report • Invia I report per e-mail ed esegue macro • Include Express VI
- 36. ni.com/it Database Connectivity Toolkit •Inserire, selezionare dati da database OLE DB, ODBC o Microsoft Access, SQL Server, Oracle, etc. • Creare, trascinare tabelle • Salvare record in formato XML • Eseguire queri SQL • Eseguire procedure di memorizzazione • Accettare, rifiutare operazioni multiple (transazioni)

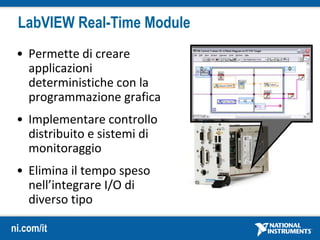

- 37. ni.com/it LabVIEW Real-Time Module •Permette di creare applicazioni deterministiche con la programmazione grafica • Implementare controllo distribuito e sistemi di monitoraggio • Elimina il tempo speso nell’integrare I/O di diverso tipo

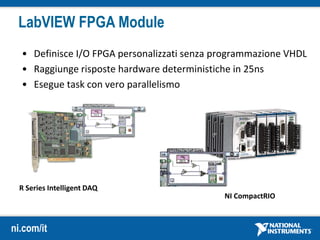

- 38. ni.com/it LabVIEW FPGA Module •Definisce I/O FPGA personalizzati senza programmazione VHDL • Raggiunge risposte hardware deterministiche in 25ns • Esegue task con vero parallelismo NI CompactRIO R Series Intelligent DAQ
- 39. ni.com/it LabVIEW Touch PanelModule Permette di creare interfacce uomo-macchina personalizzate per lo NI TPC-2006 e altri dispositivi Windows CE NI TPC-2006

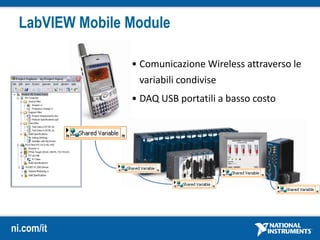

- 40. ni.com/it LabVIEW Mobile Module •Comunicazione Wireless attraverso le variabili condivise • DAQ USB portatili a basso costo

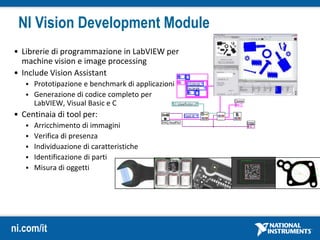

- 41. ni.com/it NI Vision DevelopmentModule • Librerie di programmazione in LabVIEW per machine vision e image processing • Include Vision Assistant Prototipazione e benchmark di applicazioni Generazione di codice completo per LabVIEW, Visual Basic e C • Centinaia di tool per: Arricchimento di immagini Verifica di presenza Individuazione di caratteristiche Identificazione di parti Misura di oggetti

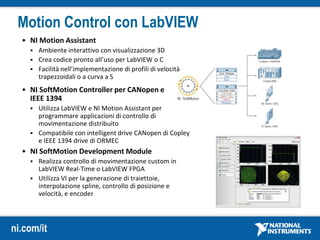

- 42. ni.com/it Motion Control conLabVIEW • NI Motion Assistant Ambiente interattivo con visualizzazione 3D Crea codice pronto all’uso per LabVIEW o C Facilità nell’implementazione di profili di velocità trapezzoidali o a curva a S • NI SoftMotion Controller per CANopen e IEEE 1394 Utilizza LabVIEW e NI Motion Assistant per programmare applicazioni di controllo di movimentazione distribuito Compatibile con intelligent drive CANopen di Copley e IEEE 1394 drive di ORMEC • NI SoftMotion Development Module Realizza controllo di movimentazione custom in LabVIEW Real-Time o LabVIEW FPGA Utilizza VI per la generazione di traiettoie, interpolazione spline, controllo di posizione e velocità, e encoder
- 43. ni.com/it Risorse per latua applicazione

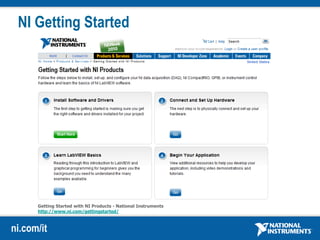

- 44. ni.com/it NI Getting Started GettingStarted with NI Products - National Instruments http://www.ni.com/gettingstarted/
- 45.

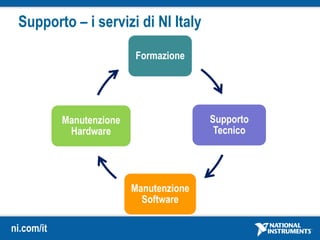

- 46. ni.com/it Formazione Base Intermedia Avanzata Corsi organizzatipresso le sedi NI, presso il cliente e ON-LINE via web Prodotti disponili per la formazione: Manuali, CD Kit LabVIEW, LabWindows/CVI, TestStand, DIAdem Corsi Tematici sulle misure Corsi orientati ai moduli software: Real-Time, FPGA Corsi orientati all’uso di hardware: Acquisizione Dati, Bus CAN, Strumenti Modulari - PXI, Vision & Motion, CompactRIO Corsi avanzati sui prodotti, programmi “ad hoc” per il cliente Certificazione – Associate, Developer, Architect per LabVIEW, LabWindows/CVI, TestStand Supporto Tecnico Supporto tecnico mediante WEB FORUM Supporto tecnico telefonico/e-mail mediante gli Application Engineer di NI Italy (è richiesto l’acquisto di un Servizio Software – di seguito) Giornate di START-UP presso la sede del cliente Supporto tecnico presso la sede del cliente Supporto sistemistico – Definizione architettura sistema / Review finale CORSI TEMATICI: La misura con il supporto del PC Misure Elettriche con il PC Misure Termotecniche con il PC Corso Base: Acustica & Vibrazione Corso Avanzato: Acustica & Vibrazione
- 47. ni.com/it LabVIEW World • Laprima rivista italiana per la comunità LabVIEW • Per abbonarti, visita il sito di Fiera Milano Editore www.ilb2b.it/labview_world • Se sei un utente Developer Suite o Standard Service Program di National Instruments, un anno di abbonamento è incluso
- 48.
- 49. ni.com/it Grazie per l’attenzione NationalInstruments Italy
