Getting started with New Relic APM
Confidential ©2008-16 New Relic, Inc. All rights reserved.
⽇吉 潤⼀郎 (Harry Hiyoshi)
Technical Account Manager for Japan
jhiyoshi@newrelic.com

2. 本⽇の内容
午前の部 New Relic 基礎編
10:00 – 10:15 15m
New Relic の 基本アーキテクチャ
10:15 – 10:45 30m
New Relic APMでトラブルシューティング
10:45 – 11:15 30m
実習#1: トラブルシューティング
11:15 – 11:35 20m
トラブルシューティングに有効なその他の機能
11:35 – 12:15 40m
New Relic for Ops
12:15 – 12:30 15m
実習#2: アラートの設定
12:30 – 13:30 60m
昼⾷
午後の部 New Relic 応⽤編
13:30 - 13:50 20m
New Relic Infrastructure の効果的な利⽤法
13:50 - 14:10 20m
実習#３: サーバリソース起因の遅延を確認
14:10 – 14:50 40m
WEBフロントエンドのパフォーマンス診断
14:50 – 15:10 20m
モバイルアプリのトラブルシューティング
15:10 – 15:40 30m
New Relic Insights でパフォーマンス分析
15:40 – 16:00 20m
実習#4: Insightsでパフォーマンス分析

3. Confidential ©2008-16 New Relic, Inc. All rights reserved.
10:00 – 10:15 (15m)
New Relic の基本アーキテクチャ

4. How New Relic APM Works

9. アプリケーションスタックの全てに対応

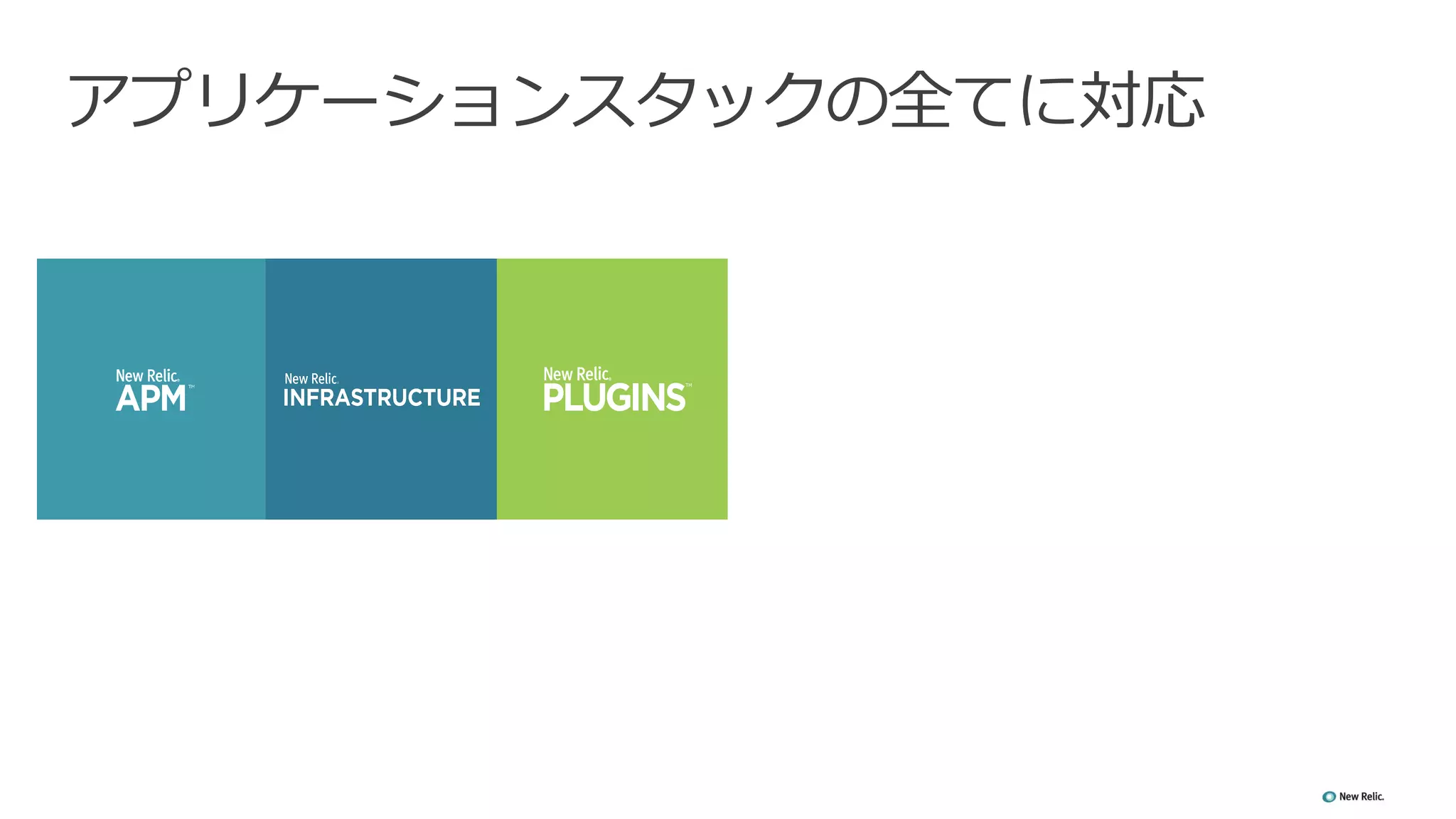

10. アプリケーションスタックの全てに対応

11. アプリケーションスタックの全てに対応

12. アプリケーションスタックの全てに対応

13. Confidential ©2008-16 New Relic, Inc. All rights reserved.
10:15 – 10:45 (30m)
New Relic APMでトラブルシューティング

14. “Overview”から⼊って問題を絞り込む
Time Picker
表⽰時間帯
を変更
表⽰チャート
を変更
Apdex
ユーザー満⾜
度を確認
Error rate
エラー件数を
確認
Transactions
ワースト５
トランザクション
処理レイヤー分類

15. 特定のセグメントを更に絞り込んで分析
表⽰するチャート
を変更
トランザクション
を選択
その処理の詳細

16. トレースから問題箇所を特定
トレースを選択
トレース取得時刻
⾊で遅延メソッドを特定
Trace details
Drilldown
クエリ詳細

17. New Relic APM でトラブルシューティング
デモ

18. Confidential ©2008-16 New Relic, Inc. All rights reserved.
10:45 – 11:15 (30m)
実習#1: トラブルシューティング

19. 実習#1: トラブルシューティング
1. https://rpm.newrelic.com/accounts/XXXXXX にアクセス
2. ご自身のメールアドレスとパスワードでログイン
3. Application “New Relic Pet Clinic” を開いてください
4. Time picker で、“Nov.8 1:00 PM までの3時間“ を指定

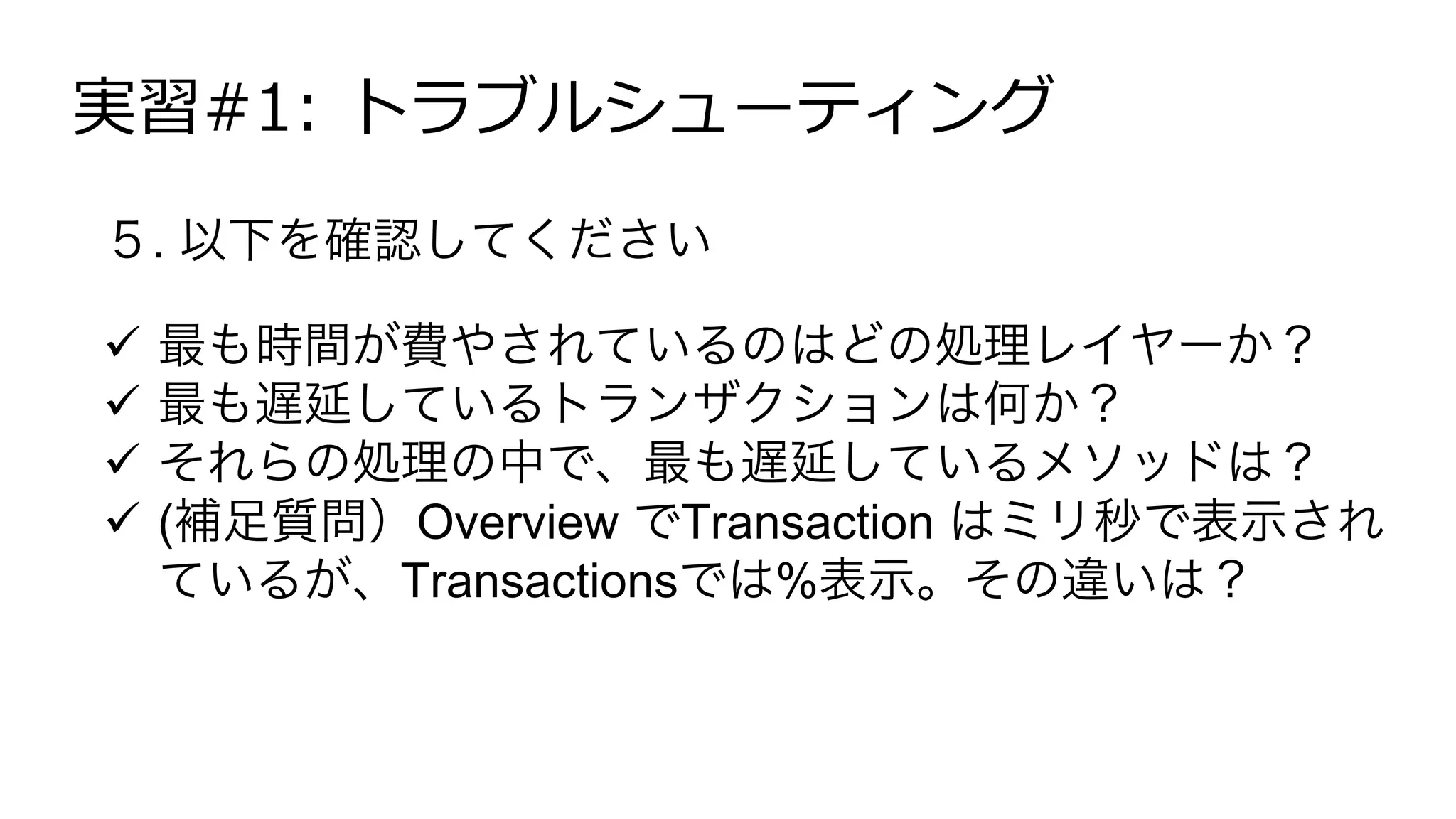

20. 実習#1: トラブルシューティング
５. 以下を確認してください
! 最も時間が費やされているのはどの処理レイヤーか？
! 最も遅延しているトランザクションは何か？
! それらの処理の中で、最も遅延しているメソッドは？
! (補足質問）Overview でTransaction はミリ秒で表示され
ているが、Transactionsでは%表示。その違いは？

21. Confidential ©2008-16 New Relic, Inc. All rights reserved.
11:15 – 11:35 (20m)
トラブルシューティングに有効なその他の機能

22. Custom Instrumentation の活⽤
! 任意のクラス・メソッドを、測定対象としたい場合に利⽤

23. Custom Instrumentation の活⽤
! クラス名、メソッド名がわかる場合はManualで⼊⼒
! わからない場合は、Thread Profiler で確認しながら設定

24. Error Analytics の活⽤
1. エラーを分類＝Error Grouping
2. エラーの傾向を分析＝Error Profiling

25. Deployment tracking の活⽤
! fixをdeployしたら、その前後のパフォーマンスを⽐較

26. Deployment tracking の活⽤
! Deployment makerをNew Relicに渡すための2通
りの設定⽅法
・エージェントのインストーラから
・REST APIをコール

27. トラブルシューティングに有効なその他の機能
デ モ

28. Confidential ©2008-16 New Relic, Inc. All rights reserved.
11:35 – 12:15 (40m)
New Relic for Ops

29. ! NewRelicが発明した業界標準のユーザ満⾜度を測る指標
! 全リクエストのレスポンス時間を以下に分類し、その件
数をカウントする
Satisfied ： T (閾値）以下
Tolerating : T 以上、4T 以下
Frustrated : 4T 以上
! Apdexの計算（直近の５分をまとめて、２分おきに）
Apdexとは？

30. なぜApdexが必要とされるのか？
! 平均応答時間は、ユーザ全体を表す指標となりうるか？
! https://blog.newrelic.com/2013/09/10/breaking-
down-apdex/#references
平均値 95％
中央値,50%
25％ から 75%

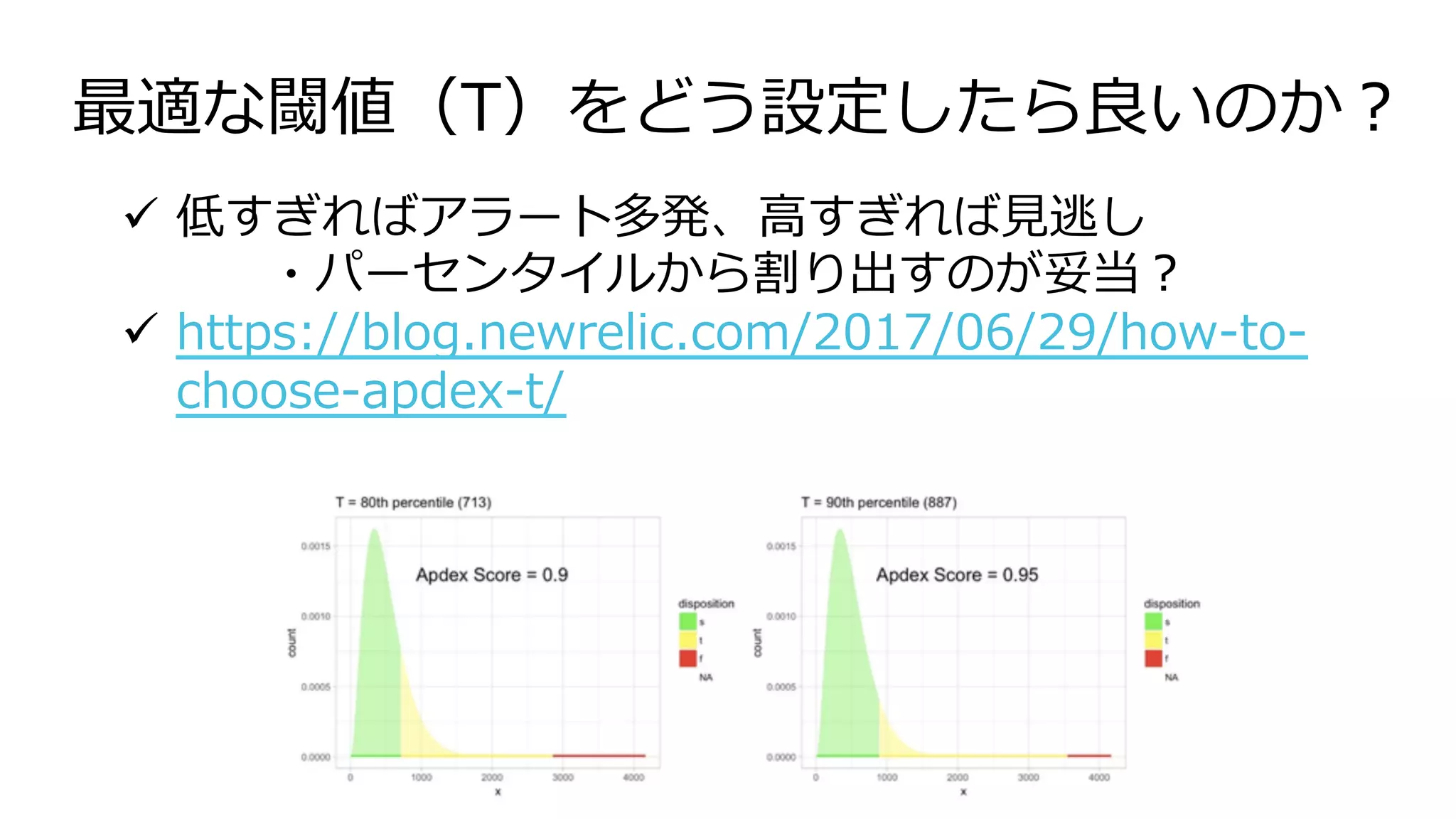

31. 最適な閾値（T）をどう設定したら良いのか？
! 低すぎればアラート多発、⾼すぎれば⾒逃し
・パーセンタイルから割り出すのが妥当？
! https://blog.newrelic.com/2017/06/29/how-to-
choose-apdex-t/

32. Key Transactionとは？
! 重要なトランザクションにフォーカスして監視
! X-Rayセッション
・特定のキートランザクションのスレッドダンプを収集

33. New Relic Alerts
まず、Alert Policyを定義
! Alert Condition (複数）
! Notification Channel（複数）

34. Baseline Alert
! アブノーマルな状態を検出する
・異常度合いをスライダーで調整しながら決定

35. アラートの通知とインシデントの管理
Alert Policy
! Alert Condition
! Notification Channel
Incident
! Violations
! Acknowledge
Violation発⽣
Incident Preferenceに基づいて実施

36. New Relic for Ops
デ モ

37. Confidential ©2008-16 New Relic, Inc. All rights reserved.
12:15 – 12:30 (15m)
実習#2: アラートの設定

38. 実習#２: アラートの設定
1. https://rpm.newrelic.com/accounts/XXXXXX にアクセス
2. ご自身のメールアドレスとパスワードでログイン
3. Application “New Relic Pet Clinic” を開いてください
4. 以下を実施してください
・少なくとも５分間において、当アプリケーションが、１
分あたり１００件以上のリクエストを受信した場合に、自
分に通知する様にアラートの定義を行う
・実際にメールが受信できるか確認する

39. Confidential ©2008-16 New Relic, Inc. All rights reserved.
12:30 – 13:30 (60m)
昼⾷

40. Confidential ©2008-16 New Relic, Inc. All rights reserved.
13:30 – 13:50 (20m)
New Relic Infrastructure の効果的な利⽤法

41. ! グルーピング機能を利⽤して効率的に分析
New Relic Infrastructure の活⽤(１)
システムメトリックを監視するだけに留まらない有効な活⽤⽅法

42. ! イベントを活⽤して、問題発⽣前後に何が変わったのか
を確認
New Relic Infrastructure の活⽤(２)
システムメトリックを監視するだけに留まらない有効な活⽤⽅法

43. ! ヘルスマップで、アプリケーションとの相関関係を確認
New Relic Infrastructure の活⽤(３)
システムメトリックを監視するだけに留まらない有効な活⽤⽅法

44. New Relic Infrastructure
デ モ

45. Confidential ©2008-16 New Relic, Inc. All rights reserved.
13:50 – 14:10 (30m)
実習#３: サーバリソース起因の遅延を確認

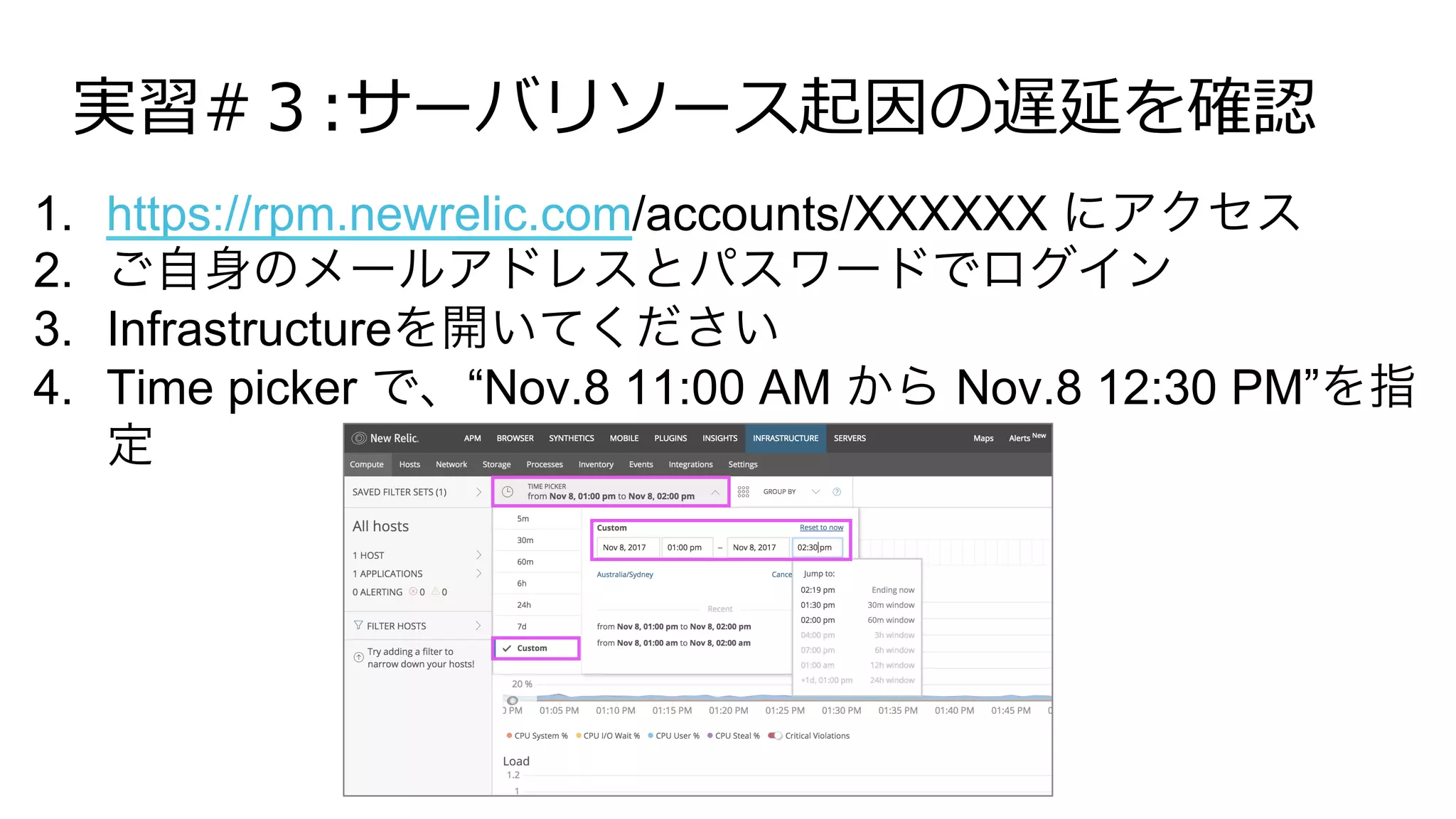

46. 実習#３:サーバリソース起因の遅延を確認
1. https://rpm.newrelic.com/accounts/XXXXXX にアクセス
2. ご自身のメールアドレスとパスワードでログイン
3. Infrastructureを開いてください
4. Time picker で、“Nov.8 11:00 AM から Nov.8 12:30 PM”を指
定

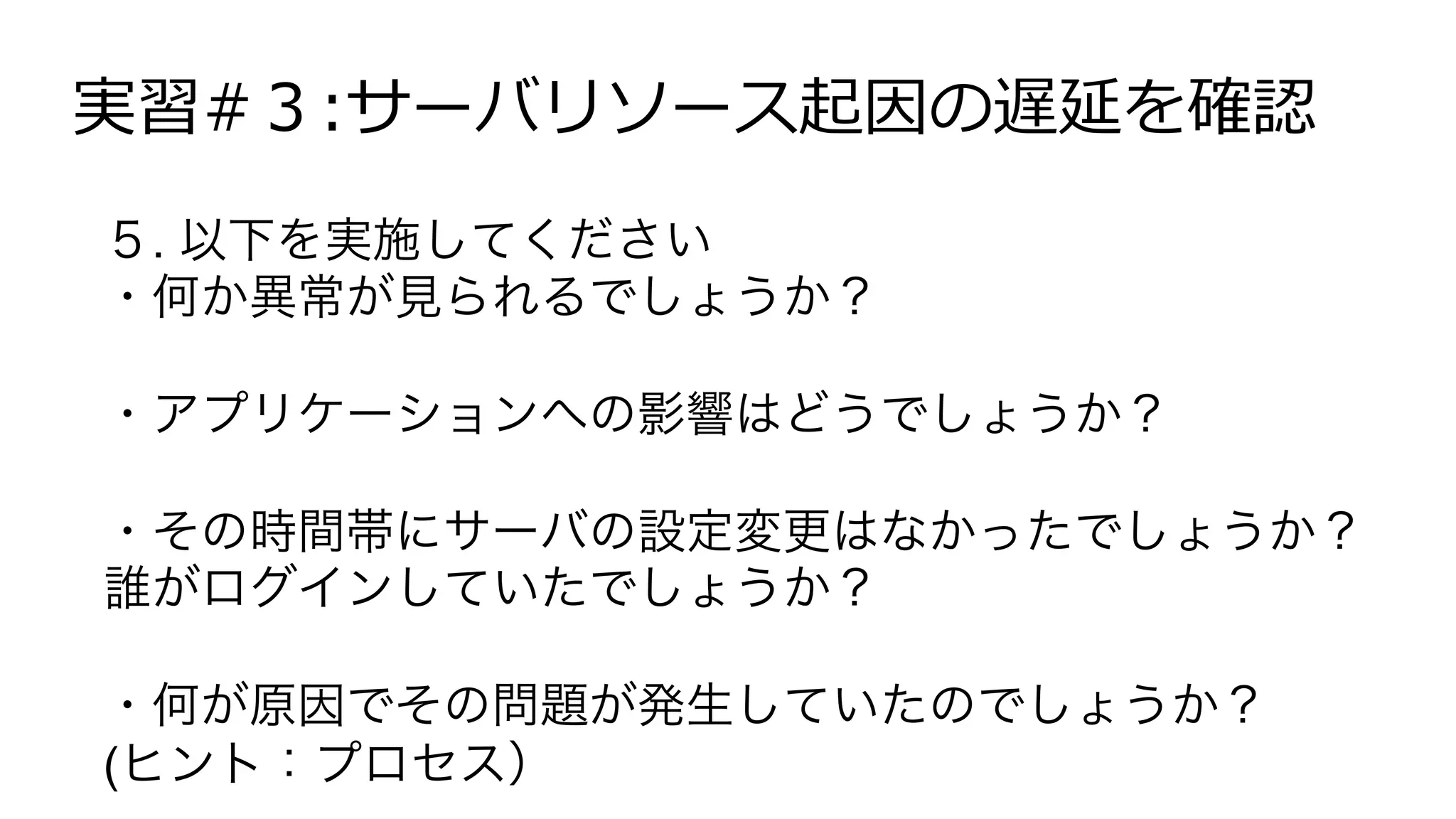

47. 実習#３:サーバリソース起因の遅延を確認
５. 以下を実施してください
・何か異常が見られるでしょうか？
・アプリケーションへの影響はどうでしょうか？
・その時間帯にサーバの設定変更はなかったでしょうか？
誰がログインしていたでしょうか？
・何が原因でその問題が発生していたのでしょうか？
(ヒント：プロセス）

48. Confidential ©2008-16 New Relic, Inc. All rights reserved.
14:10 – 14:50 (40m)
WEBフロントエンドのパフォーマンス診断

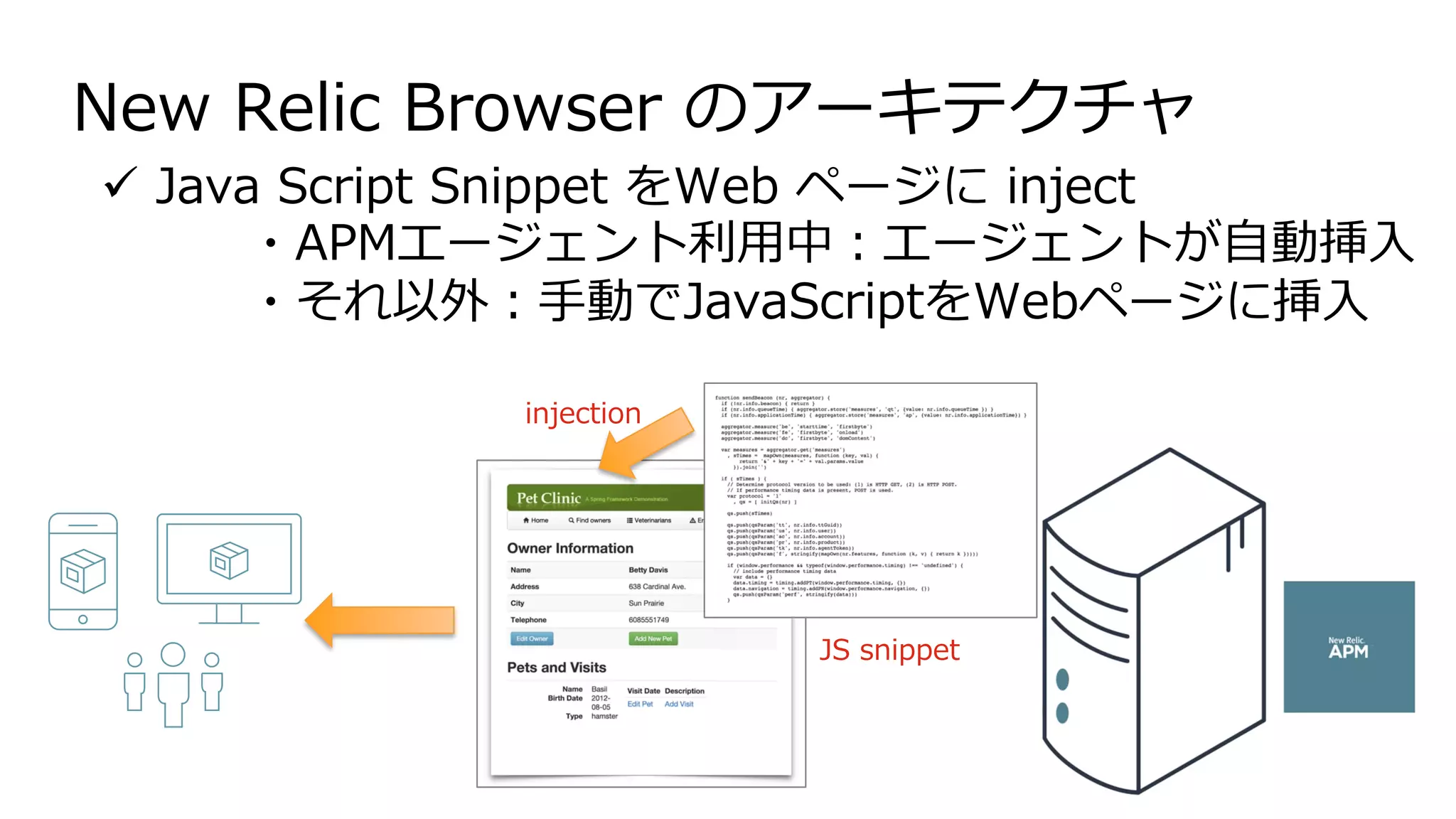

49. New Relic Browser のアーキテクチャ
! Java Script Snippet をWeb ページに inject
・APMエージェント利⽤中：エージェントが⾃動挿⼊
・それ以外：⼿動でJavaScriptをWebページに挿⼊
injection
JS snippet

50. WEBフロントエンドのパフォーマンス診断
ブラウザ上の処理を４つに切り分け
! Network
! Web app time
! Dom Processing
! Page rendering

51. ４つの切り分けの詳細
Network
(1st part)
Web app
time
Network
(2nd part)
DOM
processing
Page
rendering
1. リクエスト送信
time
2. リクエストがサーバへ到着
3. アプリコード実⾏完了
4. BrowserのHTML受信, 処理開始
5. HTML処理完了、DOMContentLoaded イベント
6. ページレンダリング完了、Window load イベント
フロントエンド処理時間

52. Session Trace でユーザ体験を確認
! 全ユーザセッションを“ランダムに”ピックアップ
! 以下の内容を確認したい時は、Session Tracesを
・ページ毎のブラウザイベントのタイミング
・リソース毎のロード時間、AJAXレスポンスタイム
・セッション中のユーザーのインタラクション
・JavaScript エラーを起こしたアクティビティ

53. Session Traces でセッションを丸⾒えに
最⻑で10分間の
セッション記録を
とります

54. New Relic Browser
Session Traces の
デ モ

55. RUM (Real User Monitoring) vs Synthetic
ユーザー体感の監視をしたいが、RUMには限界が…
! パフォーマンスに影響を与える要素が多すぎる
・パフォーマンス問題をコントロールできない
・アラートの有効性が薄れる
! ユーザーがページを開かなければ監視できない
・もし深夜にアプリが停⽌していたら…
Synthetics が解決します

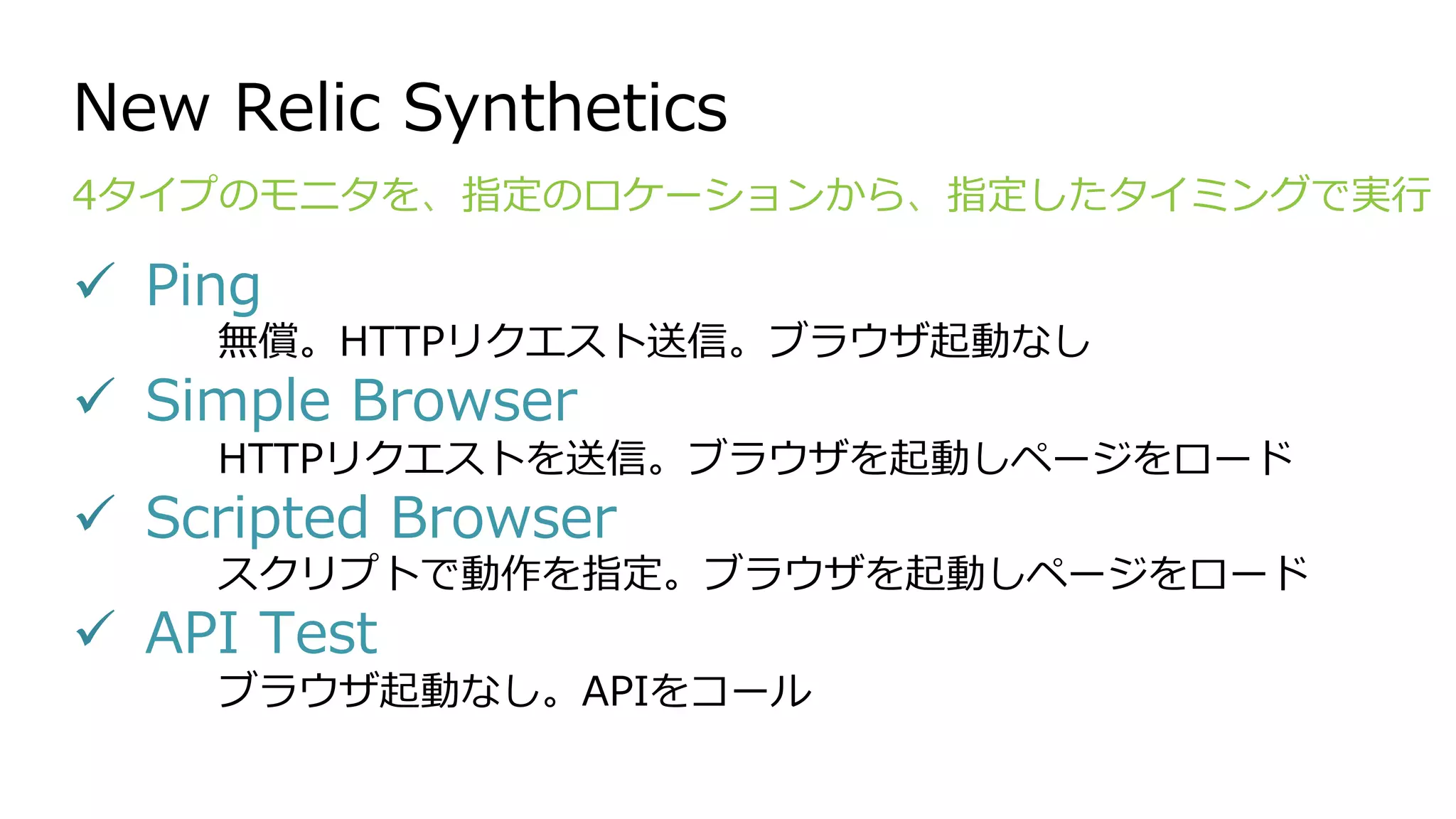

56. New Relic Synthetics
! Ping
無償。HTTPリクエスト送信。ブラウザ起動なし
! Simple Browser
HTTPリクエストを送信。ブラウザを起動しページをロード
! Scripted Browser
スクリプトで動作を指定。ブラウザを起動しページをロード
! API Test
ブラウザ起動なし。APIをコール
4タイプのモニタを、指定のロケーションから、指定したタイミングで実⾏

57. New Relic Synthetics
Results の
デ モ

58. RUM(Browser)とSyntheticsを同時利⽤し切り分け
Browser での応答時間に異常あり
Syntheticsでの応答時間と⽐較
特殊な環境に
依存した問題？
ページ⾃体や
バックエンドに
依存した問題？
Key Transactions については両⽅の観点で監視すべき

59. Confidential ©2008-16 New Relic, Inc. All rights reserved.
14:50 – 15:10 (20m)
モバイルアプリのトラブルシューティング

60. ! ネイティブアプリをサポート。SDKを組み込んで
ビルドすれば、⾃動でUX関連データを収集
! ハイブリッドは、Browser で監視
New Relic Mobile とは

61. ! Group と Filter で 絞り込み → ドリルダウン
Crash analysis の活⽤
ビジネス上のプライオリティと照らし合わせ、効率的にトラブルシュート

62. ! “Stack trace & Interactions“, ”Event”
個別のクラッシュにドリルダウン

63. New Relic Mobile
Crash analysis
デ モ

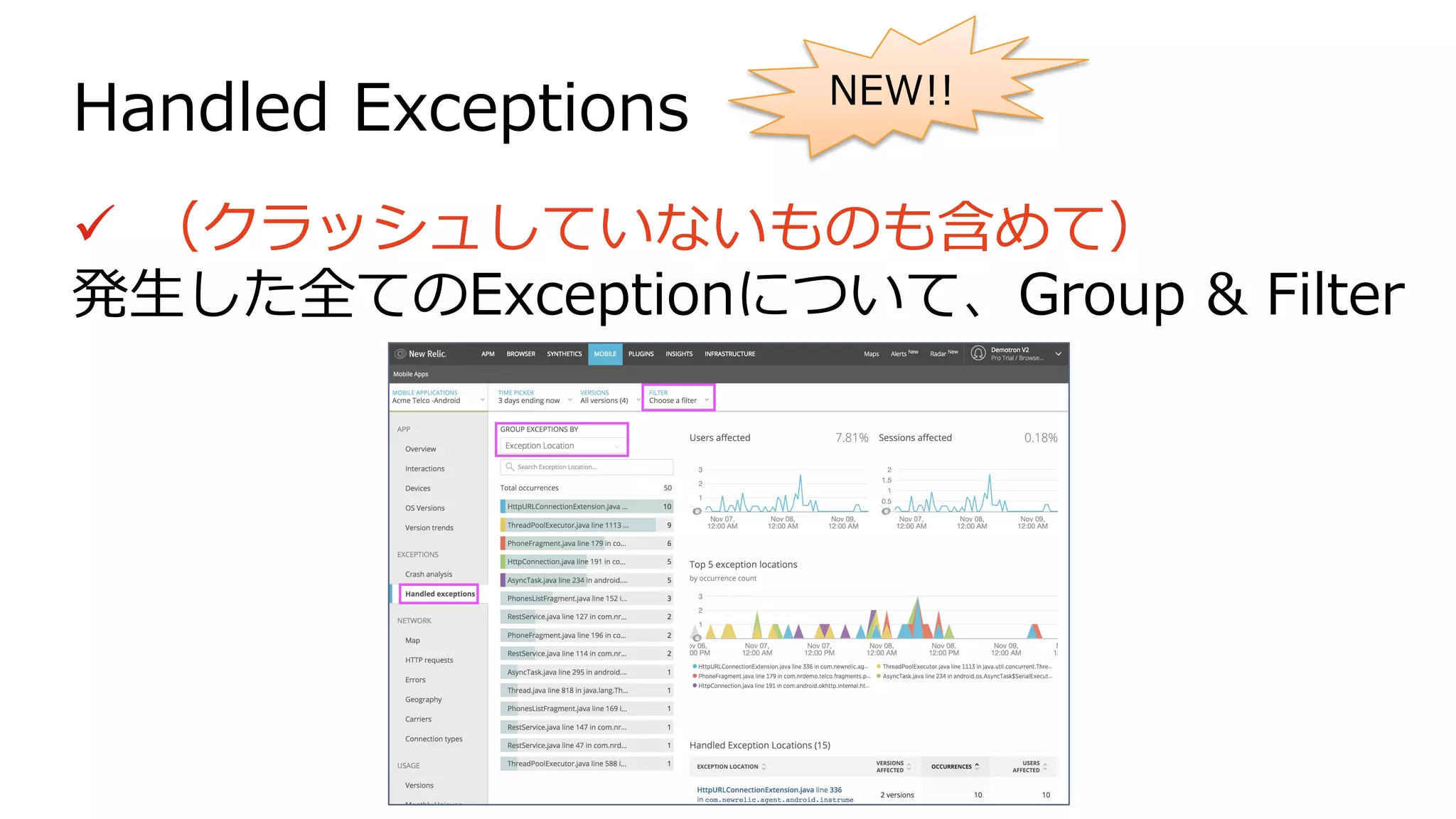

64. ! （クラッシュしていないものも含めて）
発⽣した全てのExceptionについて、Group & Filter
Handled Exceptions NEW!!

65. Confidential ©2008-16 New Relic, Inc. All rights reserved.
15:10 – 15:40 (30m)
New Relic Insights の活⽤

66. ! APM 等の各製品だけではデータが⾜りない時
New Relic Insights が必要となるケース
このピークでの処理時間
は、８２５４件のトラン
ザクションの1分間の平均。
実際の分布は？？
平均応答時間は573msだが、
実際には３秒を超えるものも
複数計測されている

67. ! Query(NRQL)を記述 または Data Explorer
New Relic Insights のデータ出⼒⽅法

68. Custom Attributes
! エージェント毎にイベントを収集
・APM : Transactions
・Browser : PageView と PageAction
・Mobile : Mobile
・Synthetics : SynthetiCheck と SyntheticRequest
! 上記のイベント内に欲しいデータがない場合、アプ
リのソース内にカスタムAPIを挿⼊して、エージェ
ントにCustom Attributeを送信させる

69. New Relic Insights
デ モ

70. (デモでお⾒せしたクエリ）
・セッション数の延べ数を条件付きで
Select count(session) from PageView Where appName='New Relic Pet Clinic'
・時間範囲を追加（SINCE)
Select count(session) from PageView Where appName='New Relic Pet Clinic' since 1 day ago
・条件を追加
Select Count(session) from PageView Where appName='New Relic Pet Clinic’ and pageUrl='hEp://
xxxxxxxx.compute.amazonaws.com/petclinic/' since 1 day ago
・条件を正規表現で指定 (LIKE)
Select Count(session) from PageView Where appName='New Relic Pet Clinic'and pageUrl LIKE
'%owners%' since 1 day ago

71. (デモでお⾒せしたクエリ）
・グルーピング（FACET)
Select Count(session) from PageView Where appName='New Relic Pet Clinic' facet pageUrl since 1 day
ago
・複数の値を比較
Select Count(session), average(duraSon) from PageView Where appName='New Relic Pet Clinic' facet
pageUrl since 1 day ago
・ユニーク数の計測
Select uniqueCount(session) from PageView Where appName='New Relic Pet Clinic' since 1 day ago
・histogramの表示
Select histogram(duraSon, 8, 32) from PageView Where appName='ecomm' since 1 day ago

72. Confidential ©2008-16 New Relic, Inc. All rights reserved.
15:40 – 16:00 (20m)
実習#4:Insightsでパフォーマンス分析

73. 実習#4: Insightsでパフォーマンス分析
1. https://rpm.newrelic.com/accounts/XXXXXX にアクセス
2. ご自身のメールアドレスとパスワードでログイン
3. Insightsを開いてください
4. 以下を確認してください
! 過去３０分で、“のべ”何 セッションが New Relic Pet Store にアク
セスしていますか？同様の条件で、ユニークなセッション数は？
ヒント： “SELECT count()”, “SELECT uniqueCount()”
! 過去24時間で、どのcityからのアクセスが最も多いですか？
ヒント： “FACET xxx “ xxx でグループ分け

74. 本日はこれで終了です！！
お疲れ様でした
ご質問はメールでご連絡ください
日吉潤一郎 (Harry Hiyoshi)
jhiyoshi@newrelic.com
