Netty & Apache Camel

 
ソケット接続をApache Camelに統合する
日本Apache Camelユーザ会
@ssogabe

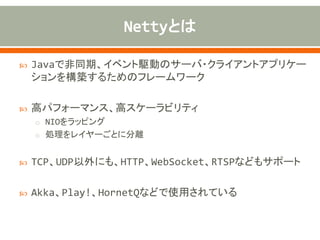

 Javaで非同期、イベント駆動のサーバ・クライアントアプリケー
ションを構築するためのフレームワーク
 高パフォーマンス、高スケーラビリティ
o NIOをラッピング
o 処理をレイヤーごとに分離
 TCP、UDP以外にも、HTTP、WebSocket、RTSPなどもサポート
 Akka、Play!、HornetQなどで使用されている

 Nettyでは、以下のバージョンを開発中
o Netty 3.9.3
o Netty 4.0.21
o Netty 4.1.0 Beta1
o Netty 5.0 alpha
 Apache Camel 2.10.6では、Netty 3.2.10を使用
 ここでは、3.Xベースを対象とする

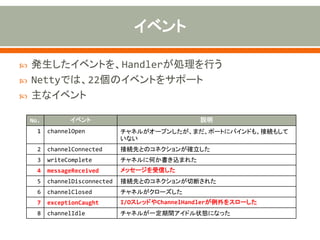

 発生したイベントを、Handlerが処理を行う
 Nettyでは、22個のイベントをサポート
 主なイベント
No. イベント説明
1 channelOpen チャネルがオープンしたが、まだ、ポートにバインドも、接続もして
いない
2 channelConnected 接続先とのコネクションが確立した
3 writeComplete チャネルに何か書き込まれた
4 messageReceived メッセージを受信した
5 channelDisconnected 接続先とのコネクションが切断された
6 channelClosed チャネルがクローズした
7 exceptionCaught I/OスレッドやChannelHandlerが例外をスローした
8 channelIdle チャネルが一定期間アイドル状態になった

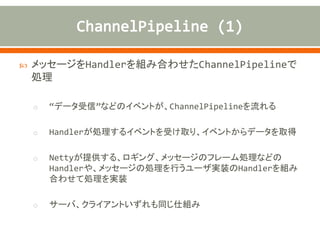

 メッセージをHandlerを組み合わせたChannelPipelineで
処理
o “データ受信”などのイベントが、ChannelPipelineを流れる
o Handlerが処理するイベントを受け取り、イベントからデータを取得
o Nettyが提供する、ロギング、メッセージのフレーム処理などの
Handlerや、メッセージの処理を行うユーザ実装のHandlerを組み
合わせて処理を実装
o サーバ、クライアントいずれも同じ仕組み

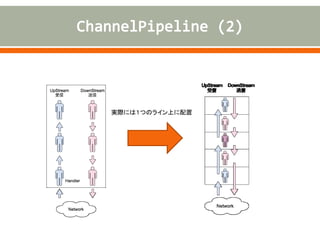

実際には１つのライン上に配置

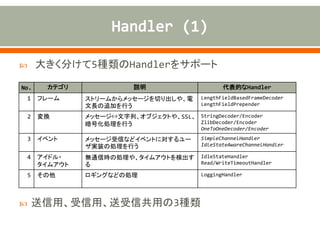

 大きく分けて5種類のHandlerをサポート
 送信用、受信用、送受信共用の3種類
No. カテゴリ説明代表的なHandler
1 フレームストリームからメッセージを切り出しや、電
文長の追加を行う
LengthFieldBasedFrameDecoder
LengthFieldPrepender
2 変換メッセージ⇔文字列、オブジェクトや、SSL、
暗号化処理を行う
StringDecoder/Encoder
ZlibDecoder/Encoder
OneToOneDecoder/Encoder
3 イベントメッセージ受信などイベントに対するユー
ザ実装の処理を行う
SimpleChannelHandler
IdleStateAwareChannelHandler
4 アイドル・
タイムアウト
無通信時の処理や、タイムアウトを検出す
る
IdleStateHandler
Read/WriteTimeoutHandler
5 その他ロギングなどの処理 LoggingHandler

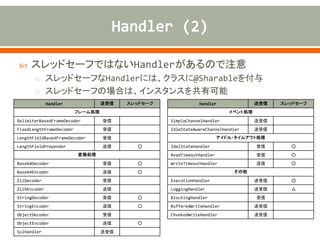

 スレッドセーフではないHandlerがあるので注意
o スレッドセーフなHandlerには、クラスに@Sharableを付与
o スレッドセーフの場合は、インスタンスを共有可能
Handler 送受信スレッドセーフ
フレーム処理
DelimiterBasedFrameDecoder 受信
FixedLengthFrameDecoder 受信
LengthFieldBasedFrameDecoder 受信
LengthFieldPrepender 送信 ○
変換処理
Base64Decoder 受信 ○
Base64Encoder 送信 ○
ZliDecoder 受信
ZlibEncoder 送信
StringDecoder 受信 ○
StringEncoder 送信 ○
ObjectDecoder 受信
ObjectEncoder 送信 ○
SslHandler 送受信
Handler 送受信スレッドセーフ
イベント処理
SimpleChannelHandler 送受信
IdleStateAwareChannelHandler 送受信
アイドル・タイムアウト処理
IdelStateHandler 受信 ○
ReadTimeoutHandler 受信 ○
WriteTimeoutHandler 送信 ○
その他
ExecutionHandler 送受信 ○
LoggingHandler 送受信 △
BlockingHandler 受信
BufferedWriteHandler 送受信
ChunkedWriteHandler 送受信

 多くの場合、次の順序でHandlerを設定
Network
フレーム
(ストリーム⇒メッセージ）
変換
(メッセージ⇒オブジェクト）
変換
(オブジェクト⇒メッセージ）
フレーム
(電文長の追加）
イベント
（業務処理、レスポンス作成）
UpStream(受信） DownStream(送信）

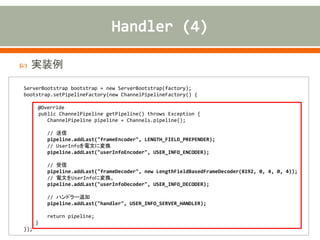

 実装例
ServerBootstrap bootstrap = new ServerBootstrap(factory);
bootstrap.setPipelineFactory(new ChannelPipelineFactory() {
@Override
public ChannelPipeline getPipeline() throws Exception {
ChannelPipeline pipeline = Channels.pipeline();
// 送信
pipeline.addLast("frameEncoder", LENGTH_FIELD_PREPENDER);
// UserInfoを電文に変換
pipeline.addLast("userInfoEncoder", USER_INFO_ENCODER);
// 受信
pipeline.addLast("frameDecoder", new LengthFieldBasedFrameDecoder(8192, 0, 4, 0, 4));
// 電文をUserInfoに変換。
pipeline.addLast("userInfoDecoder", USER_INFO_DECODER);
// ハンドラー追加
pipeline.addLast("handler", USER_INFO_SERVER_HANDLER);
return pipeline;
}
});

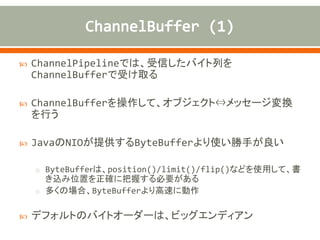

 ChannelPipelineでは、受信したバイト列を
ChannelBufferで受け取る
 ChannelBufferを操作して、オブジェクト⇔メッセージ変換
を行う
 JavaのNIOが提供するByteBufferより使い勝手が良い
o ByteBuffeｒは、position()/limit()/flip()などを使用して、書
き込み位置を正確に把握する必要がある
o 多くの場合、ByteBufferより高速に動作
 デフォルトのバイトオーダーは、ビッグエンディアン

 読み込み位置と書き込み位置を管理する
 readXXX()でバイト列を取得、writeXXX()でバイト列を書
き込むと、readerIndex/writerIndexが増加
 getXXX()、setXXX()は、reader/writerIndexは増加し
ないので注意が必要
 基本は、readXX()、writeXX()を使用
0 readerIndex writerIndex
読み書き不可バイト列読み込み可能バイト列書き込み可能バイト列
capacity

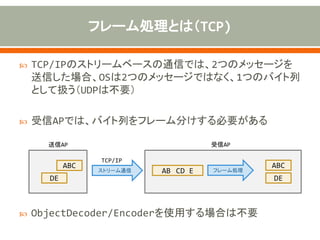

 TCP/IPのストリームベースの通信では、2つのメッセージを
送信した場合、OSは2つのメッセージではなく、1つのバイト列
として扱う（UDPは不要）
 受信APでは、バイト列をフレーム分けする必要がある
 ObjectDecoder/Encoderを使用する場合は不要
ABC
DE
ストリーム通信 AB CD E
ABC
DE
フレーム処理
送信AP 受信AP
TCP/IP

 3つのクラスを標準で提供、独自実装も可
o DelimiterBasedFrameDecoder
• NUL（0x00）や改行文字などの1つ以上のデリミタで分ける
o FixedLengthFrameDecoder
• 固定のバイト長で分ける
o LengthFieldBasedFrameDecoder
• メッセージのあるフィールドから電文長を取得し分ける
 動的にバイト長を算出し、先頭に付加するクラスも提供
o LengthFieldPrepender
• LengthFieldBasedFrameDecoderと組み合わせることが多い
o 先頭以外にバイト長を設定する場合は、自前で行う

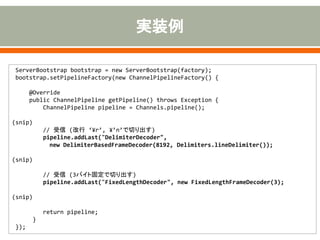

ServerBootstrap bootstrap = new ServerBootstrap(factory);
bootstrap.setPipelineFactory(new ChannelPipelineFactory() {
@Override
ChannelPipeline pipeline = Channels.pipeline();
(snip)
// 受信 (改行 ‘¥r’, ¥’n’で切り出す)
pipeline.addLast("DelimiterDecoder",
new DelimiterBasedFrameDecoder(8192, Delimiters.lineDelimiter());
(snip)
// 受信 (3バイト固定で切り出す)
pipeline.addLast("FixedLengthDecoder", new FixedLengthFrameDecoder(3);
(snip)
return pipeline;
}
});

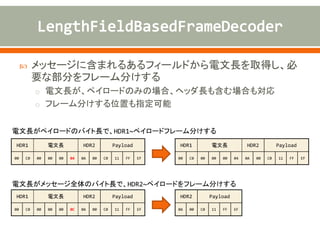

 メッセージに含まれるあるフィールドから電文長を取得し、必
要な部分をフレーム分けする
o 電文長が、ペイロードのみの場合、ヘッダ長も含む場合も対応
o フレーム分けする位置も指定可能
HDR1 電文長 HDR2 Payload
00 C0 00 00 00 04 0A 00 C0 11 FF EF
00 C0 00 00 00 04 0A 00 C0 11 FF EF
00 C0 00 00 00 0C 0A 00 C0 11 FF EF
HDR2 Payload
0A 00 C0 11 FF EF
電文長がペイロードのバイト長で、HDR1~ペイロードフレーム分けする
電文長がメッセージ全体のバイト長で、HDR2~ペイロードをフレーム分けする

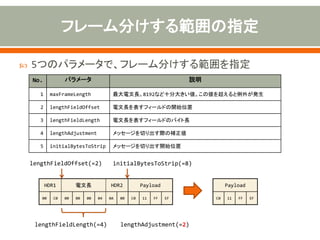

 5つのパラメータで、フレーム分けする範囲を指定
No. パラメータ説明
1 maxFrameLength 最大電文長。8192など十分大きい値。この値を超えると例外が発生
2 lengthFieldOffset 電文長を表すフィールドの開始位置
3 lengthFieldLength 電文長を表すフィールドのバイト長
4 lengthAdjustment メッセージを切り出す際の補正値
5 initialBytesToStrip メッセージを切り出す開始位置
00 C0 00 00 00 04 0A 00 C0 11 FF EF
lengthFieldOffset(=2)
lengthFieldLength(=4)
initialBytesToStrip(=8)
lengthAdjustment(=2)
Payload
C0 11 FF EF

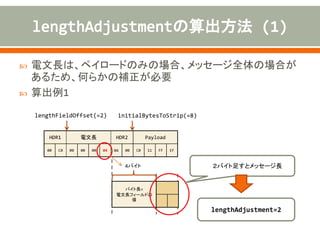

 電文長は、ペイロードのみの場合、メッセージ全体の場合が
あるため、何らかの補正が必要
 算出例1
00 C0 00 00 00 04 0A 00 C0 11 FF EF
lengthFieldOffset(=2) initialBytesToStrip(=8)
バイト長=
電文長フィールドの
値
4バイト 2ba２バイト足すとメッセージ長
lengthAdjustment=2

 算出例2
00 C0 00 00 00 0C 0A 00 C0 11 FF EF
lengthFieldOffset(=2)
initialBytesToStrip(=0)
12バイト
2ba6バイト削除するとメッセージ長 lengthAdjustment=-6
バイト長=電文長フィールドの値

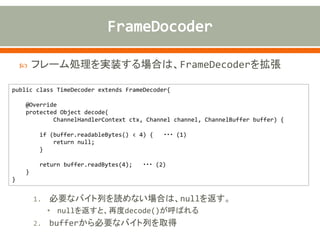

 フレーム処理を実装する場合は、FrameDecoderを拡張
1. 必要なバイト列を読めない場合は、nullを返す。
• nullを返すと、再度decode()が呼ばれる
2. bufferから必要なバイト列を取得
public class TimeDecoder extends FrameDecoder{
@Override
protected Object decode(
ChannelHandlerContext ctx, Channel channel, ChannelBuffer buffer) {
if (buffer.readableBytes() < 4) { ・・・ (1)
return null;
}
return buffer.readBytes(4); ・・・ (2)
}
}

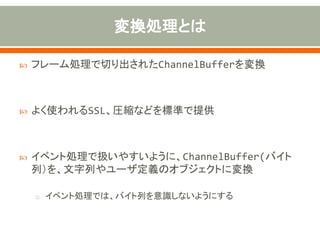

 フレーム処理で切り出されたChannelBufferを変換
 よく使われるSSL、圧縮などを標準で提供
 イベント処理で扱いやすいように、ChannelBuffer(バイト
列）を、文字列やユーザ定義のオブジェクトに変換
o イベント処理では、バイト列を意識しないようにする

 標準で提供する変換処理
o ObjectEncoder/Decoder以外は、フレーム処理が必要
 ChannelBufferとユーザ定義オブジェクトの変換は、
OneToOneEncoder/Decoderを拡張する
No. クラス説明
1 Base64Encoder/Decoder Base64でエンコード/デコード
2 ZlibEncoder/Decoder Defalteアルゴリズムで圧縮、展開
3 StringEncoder/Decoder 文字列との変換
4 ObjectEncoder/Decoder オブジェクトのシリアライズ、デシリアライズ
5 SslHandler SSL、TLSおよびStartTLSをサポート

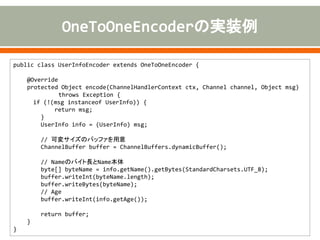

public class UserInfoEncoder extends OneToOneEncoder {
@Override
protected Object encode(ChannelHandlerContext ctx, Channel channel, Object msg)
throws Exception {
if (!(msg instanceof UserInfo)) {
return msg;
}
UserInfo info = (UserInfo) msg;
// 可変サイズのバッファを用意
ChannelBuffer buffer = ChannelBuffers.dynamicBuffer();
// Nameのバイト長とName本体
byte[] byteName = info.getName().getBytes(StandardCharsets.UTF_8);
buffer.writeInt(byteName.length);
buffer.writeBytes(byteName);
// Age
buffer.writeInt(info.getAge());
return buffer;
}
}

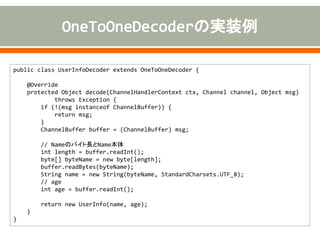

public class UserInfoDecoder extends OneToOneDecoder {
@Override
protected Object decode(ChannelHandlerContext ctx, Channel channel, Object msg)
throws Exception {
if (!(msg instanceof ChannelBuffer)) {
return msg;
}
ChannelBuffer buffer = (ChannelBuffer) msg;
// Nameのバイト長とName本体
int length = buffer.readInt();
byte[] byteName = new byte[length];
buffer.readBytes(byteName);
String name = new String(byteName, StandardCharsets.UTF_8);
// age
int age = buffer.readInt();
return new UserInfo(name, age);
}
}

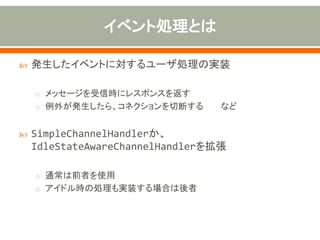

 発生したイベントに対するユーザ処理の実装
o メッセージを受信時にレスポンスを返す
o 例外が発生したら、コネクションを切断するなど
 SimpleChannelHandlerか、
IdleStateAwareChannelHandlerを拡張
o 通常は前者を使用
o アイドル時の処理も実装する場合は後者

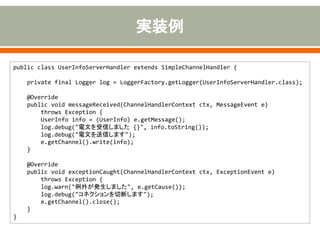

public class UserInfoServerHandler extends SimpleChannelHandler {
private final Logger log = LoggerFactory.getLogger(UserInfoServerHandler.class);
@Override
public void messageReceived(ChannelHandlerContext ctx, MessageEvent e)
throws Exception {
UserInfo info = (UserInfo) e.getMessage();
log.debug("電文を受信しました {}", info.toString());
log.debug("電文を送信します");
e.getChannel().write(info);
}
@Override
public void exceptionCaught(ChannelHandlerContext ctx, ExceptionEvent e)
throws Exception {
log.warn("例外が発生しました", e.getCause());
log.debug("コネクションを切断します");
e.getChannel().close();
}
}

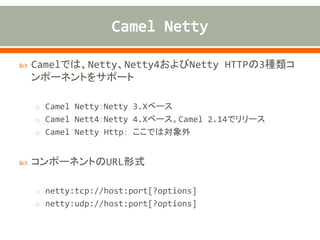

 Camelでは、Netty、Netty4およびNetty HTTPの3種類コ
ンポーネントをサポート
o Camel Netty：Netty 3.Xベース
o Camel Nett4：Netty 4.Xベース。Camel 2.14でリリース
o Camel Netty Http：ここでは対象外
 コンポーネントのURL形式
o netty:tcp://host:port[?options]
o netty:udp://host:port[?options]

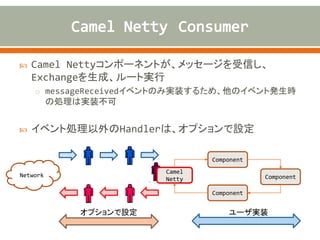

 Camel Nettyコンポーネントが、メッセージを受信し、
Exchangeを生成、ルート実行
o messageReceivedイベントのみ実装するため、他のイベント発生時
の処理は実装不可
 イベント処理以外のHandlerは、オプションで設定
Network
Camel
Netty
Component
Component
Component
オプションで設定ユーザ実装

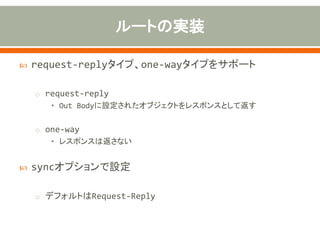

 request-replyタイプ、one-wayタイプをサポート
o request-reply
• Out Bodyに設定されたオブジェクトをレスポンスとして返す
o one-way
• レスポンスは返さない
 syncオプションで設定
o デフォルトはRequest-Reply

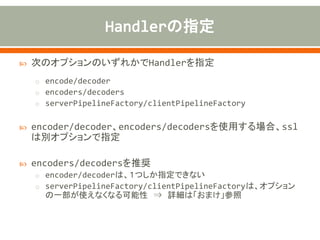

 次のオプションのいずれかでHandlerを指定
o encode/decoder
o encoders/decoders
o serverPipelineFactory/clientPipelineFactory
 encoder/decoder、encoders/decodersを使用する場合、ssl
は別オプションで指定
 encoders/decodersを推奨
o encoder/decoderは、１つしか指定できない
o serverPipelineFactory/clientPipelineFactoryは、オプション
の一部が使えなくなる可能性 ⇒ 詳細は「おまけ」参照

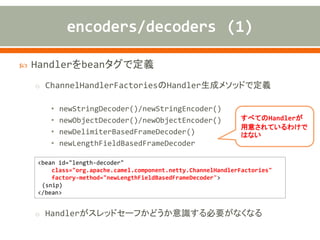

 Handlerをbeanタグで定義
o ChannelHandlerFactoriesのHandler生成メソッドで定義
• newStringDecoder()/newStringEncoder()
• newObjectDecoder()/newObjectEncoder()
• newDelimiterBasedFrameDecoder()
• newLengthFieldBasedFrameDecoder
o Handlerがスレッドセーフかどうか意識する必要がなくなる
<bean id="length-decoder"
class="org.apache.camel.component.netty.ChannelHandlerFactories"
factory-method="newLengthFieldBasedFrameDecoder">
(snip)
</bean>
すべてのHandlerが
用意されているわけで
はない

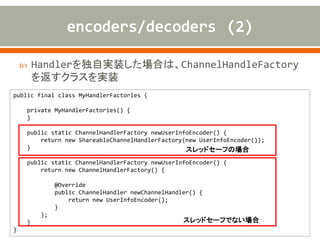

 Handlerを独自実装した場合は、ChannelHandleFactory
を返すクラスを実装
public final class MyHandlerFactories {
private MyHandlerFactories() {
}
public static ChannelHandlerFactory newUserInfoEncoder() {
return new ShareableChannelHandlerFactory(new UserInfoEncoder());
}
public static ChannelHandlerFactory newUserInfoEncoder() {
return new ChannelHandlerFactory() {
@Override
public ChannelHandler newChannelHandler() {
return new UserInfoEncoder();
}
};
}
}
スレッドセーフの場合
スレッドセーフでない場合

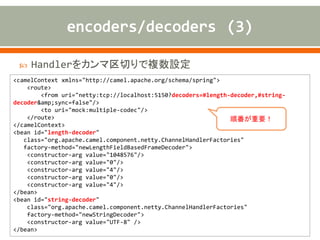

 Handlerをカンマ区切りで複数設定
<camelContext xmlns="http://camel.apache.org/schema/spring">
<route>
<from uri="netty:tcp://localhost:5150?decoders=#length-decoder,#string-
decoder&sync=false"/>
<to uri="mock:multiple-codec"/>
</route>
</camelContext>
<bean id="length-decoder"
<constructor-arg value="1048576"/>
</bean>
<bean id="string-decoder"
factory-method="newStringDecoder">
<constructor-arg value="UTF-8" />
</bean>
順番が重要！

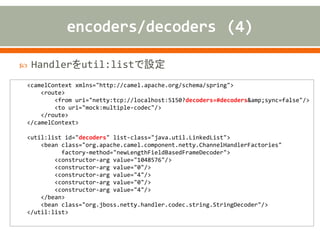

 Handlerをutil:listで設定
<route>
<from uri="netty:tcp://localhost:5150?decoders=#decoders&sync=false"/>
</route>
</camelContext>
<util:list id="decoders" list-class="java.util.LinkedList">
<bean class="org.apache.camel.component.netty.ChannelHandlerFactories"
</bean>
<bean class="org.jboss.netty.handler.codec.string.StringDecoder"/>
</util:list>

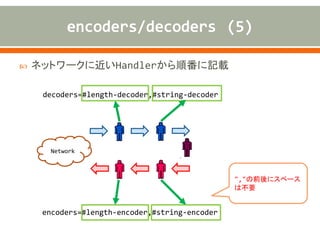

 ネットワークに近いHandlerから順番に記載
decoders=#frame-decoder,#userinfo-decoder
Network
encoders=#frame-encoder,#userinfo-encoder
","の前後にスペース
は不要

 Camelのルートでは、Exchangeから受信したオブジェクトを
取得し、業務処理を行う。
 レスポンスを返す場合は、オブジェクトをBODYに設定する。
public class UpdateUserInfoProcessor implements Processor {
@Override
public void process(Exchange exchange) throws Exception {
// メッセージをオブジェクトに変換したものを取得
UserInfo info = (UserInfo) exchange.getIn().getBody(UserInfo.class);
// 業務処理
UserInfo modified = updateUserInfo(info);
// 送信するオブジェクトをBODYに設定
exchange.getOut().setBody(modified);
}
(snip)
}

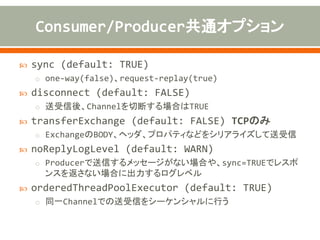

 sync (default: TRUE)
o one-way(false)、request-replay(true)
 disconnect (default: FALSE)
o 送受信後、Channelを切断する場合はTRUE
 transferExchange (default: FALSE) TCPのみ
o ExchangeのBODY、ヘッダ、プロパティなどをシリアライズして送受信
 noReplyLogLevel (default: WARN)
o Producerで送信するメッセージがない場合や、sync=TRUEでレスポ
ンスを返さない場合に出力するログレベル
 orderedThreadPoolExecutor (default: TRUE)
o 同一Channelでの送受信をシーケンシャルに行う

 textline (default: FALSE) TCPのみ
o ExchangeのBODYにあるオブジェクトを文字列に変換する
 delimiter (default: LINE) TCPのみ
o textlineがTRUEの場合のみ有効。デリミタ(LINE、NULL)
 decoderMaxLineLength (default: 1000) TCPのみ
o textlineがTRUEの場合のみ有効。1行の最大バイト数
 autoAppendDelimiter (default: TRUE) TCPのみ
o textlineがTRUEの場合のみ有効。デリミタを自動でつけるかどうか。
 encoding (default: null)
o Exchangeのエンコーディング。textlineがTRUEの場合は、文字列
生成時のエンコーディングとして使用される。指定されていない場合
は、UTF-8。

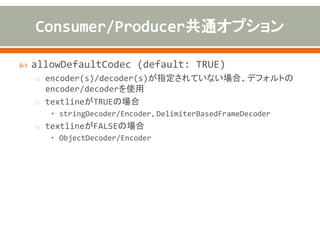

 allowDefaultCodec (default: TRUE)
o encoder(s)/decoder(s)が指定されていない場合、デフォルトの
encoder/decoderを使用
o textlineがTRUEの場合
• stringDecoder/Encoder、DelimiterBasedFrameDecoder
o textlineがFALSEの場合
• ObjectDecoder/Encoder

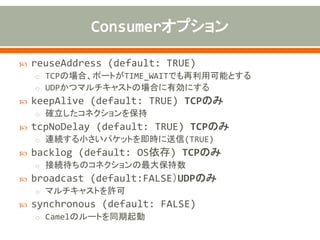

 reuseAddress (default: TRUE)
o TCPの場合、ポートがTIME_WAITでも再利用可能とする
o UDPかつマルチキャストの場合に有効にする
 keepAlive (default: TRUE) TCPのみ
o 確立したコネクションを保持
 tcpNoDelay (default: TRUE) TCPのみ
o 連続する小さいパケットを即時に送信(TRUE)
 backlog (default: OS依存) TCPのみ
o 接続待ちのコネクションの最大保持数
 broadcast (default:FALSE）UDPのみ
o マルチキャストを許可
 synchronous (default: FALSE)
o Camelのルートを同期起動

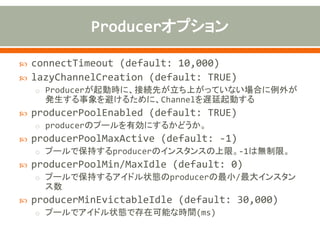

 connectTimeout (default: 10,000)
 lazyChannelCreation (default: TRUE)
o Producerが起動時に、接続先が立ち上がっていない場合に例外が
発生する事象を避けるために、Channelを遅延起動する
 producerPoolEnabled (default: TRUE)
o producerのプールを有効にするかどうか。
 producerPoolMaxActive (default: -1)
o プールで保持するproducerのインスタンスの上限。-1は無制限。
 producerPoolMin/MaxIdle (default: 0)
o プールで保持するアイドル状態のproducerの最小/最大インスタン
ス数
 producerMinEvictableIdle (default: 30,000)
o プールでアイドル状態で存在可能な時間(ms)

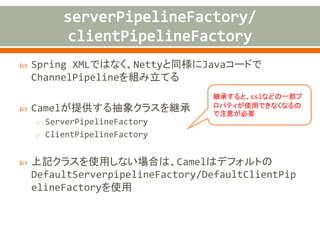

 Spring XMLではなく、Nettyと同様にJavaコードで
ChannelPipelineを組み立てる
 Camelが提供する抽象クラスを継承
o ServerPipelineFactory
o ClientPipelineFactory
 上記クラスを使用しない場合は、Camelはデフォルトの
DefaultServerpipelineFactory/DefaultClientPip
elineFactoryを使用
継承すると、sslなどの一部プ
ロパティが使用できなくなるの
で注意が必要

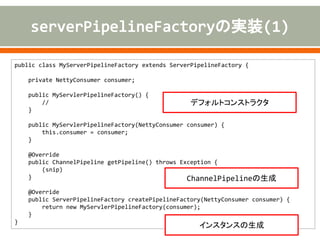

public class MyServerPipelineFactory extends ServerPipelineFactory {
private NettyConsumer consumer;
public MyServlerPipelineFactory() {
//
}
public MyServlerPipelineFactory(NettyConsumer consumer) {
this.consumer = consumer;
}
@Override
(snip)
}
@Override
public ServerPipelineFactory createPipelineFactory(NettyConsumer consumer) {
return new MyServlerPipelineFactory(consumer);
}
}
デフォルトコンストラクタ
ChannelPipelineの生成
インスタンスの生成

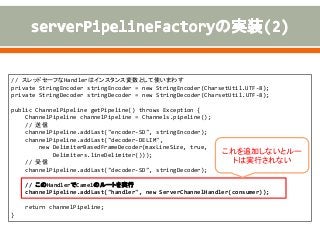

// スレッドセーフなHandlerはインスタンス変数として使いまわす
private StringEncoder stringEncoder = new StringEncoder(CharsetUtil.UTF-8);
private StringDecoder stringDecoder = new StringDecoder(CharsetUtil.UTF-8);
ChannelPipeline channelPipeline = Channels.pipeline();
// 送信
channelPipeline.addLast("encoder-SD", stringEncoder);
channelPipeline.addLast("decoder-DELIM",
new DelimiterBasedFrameDecoder(maxLineSize, true,
Delimiters.lineDelimiter()));
// 受信
channelPipeline.addLast("decoder-SD", stringDecoder);
// このHandlerでCamelのルートを実行
channelPipeline.addLast("handler", new ServerChannelHandler(consumer));
return channelPipeline;
}
これを追加しないとルー
トは実行されない

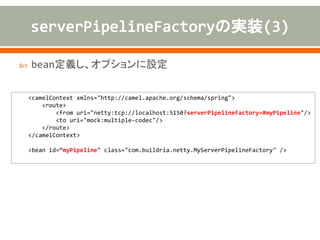

 bean定義し、オプションに設定
<route>
<from uri="netty:tcp://localhost:5150?serverPipelineFactory=#myPipeline"/>
</route>
</camelContext>
<bean id=“myPipeline" class="com.buildria.netty.MyServerPipelineFactory" />

Netty & Apache Camel

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to Netty & Apache Camel

Similar to Netty & Apache Camel (20)

Recently uploaded

Recently uploaded (9)

Netty & Apache Camel
