Mxp schede c_d_parte_terza

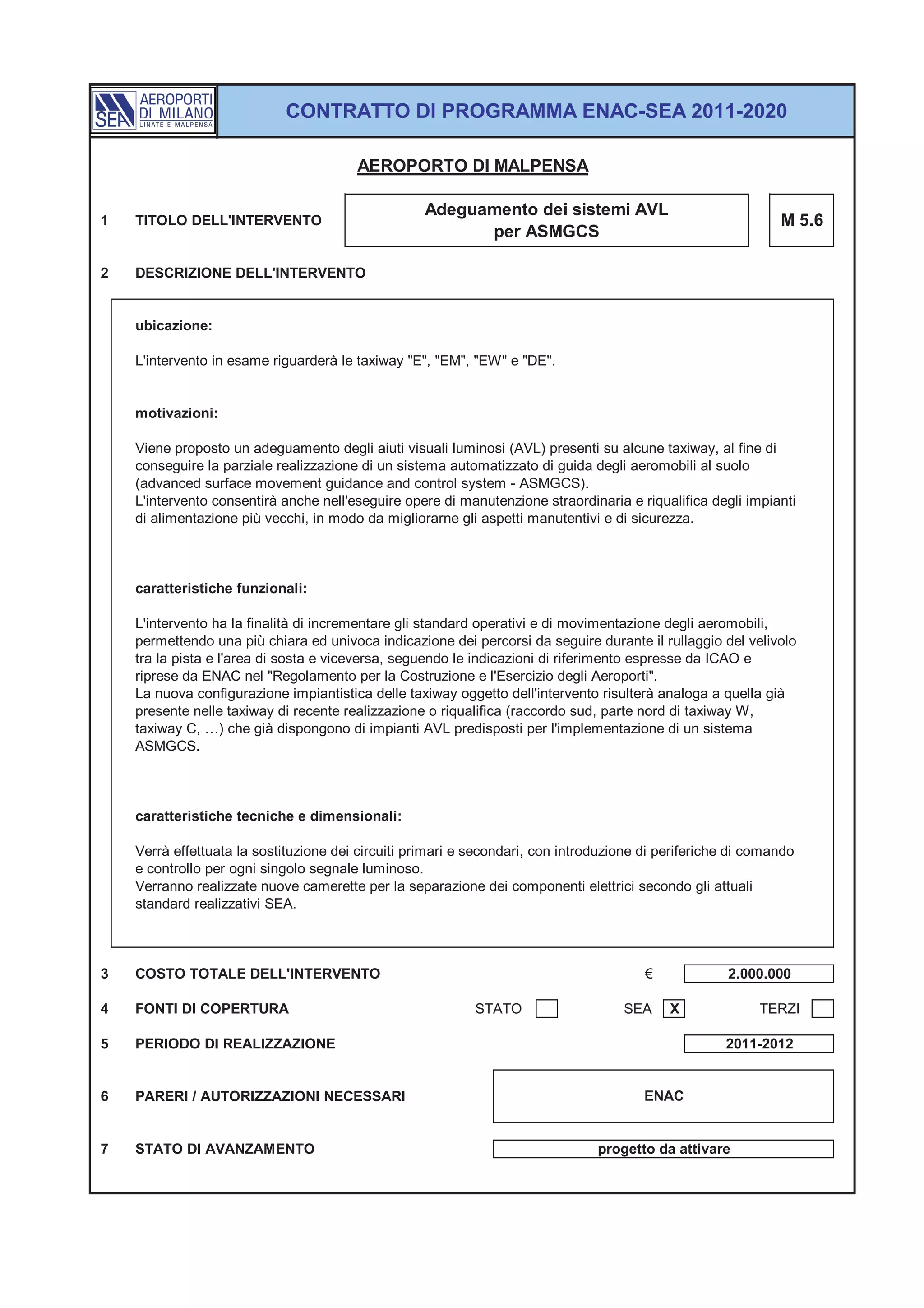

CONTRATTO DI PROGRAMMA ENAC-SEA 2011-2020

AEROPORTO DI MALPENSA

Adeguamento dei sistemi AVL
1 TITOLO DELL'INTERVENTO M 5.6
per ASMGCS

2 DESCRIZIONE DELL'INTERVENTO

ubicazione:

L'intervento in esame riguarderà le taxiway "E", "EM", "EW" e "DE".

motivazioni:

Viene proposto un adeguamento degli aiuti visuali luminosi (AVL) presenti su alcune taxiway, al fine di
conseguire la parziale realizzazione di un sistema automatizzato di guida degli aeromobili al suolo
(advanced surface movement guidance and control system - ASMGCS).
L'intervento consentirà anche nell'eseguire opere di manutenzione straordinaria e riqualifica degli impianti
di alimentazione più vecchi, in modo da migliorarne gli aspetti manutentivi e di sicurezza.

caratteristiche funzionali:

L'intervento ha la finalità di incrementare gli standard operativi e di movimentazione degli aeromobili,
permettendo una più chiara ed univoca indicazione dei percorsi da seguire durante il rullaggio del velivolo
tra la pista e l'area di sosta e viceversa, seguendo le indicazioni di riferimento espresse da ICAO e
riprese da ENAC nel "Regolamento per la Costruzione e l'Esercizio degli Aeroporti".
La nuova configurazione impiantistica delle taxiway oggetto dell'intervento risulterà analoga a quella già
presente nelle taxiway di recente realizzazione o riqualifica (raccordo sud, parte nord di taxiway W,
taxiway C, …) che già dispongono di impianti AVL predisposti per l'implementazione di un sistema
ASMGCS.

caratteristiche tecniche e dimensionali:

Verrà effettuata la sostituzione dei circuiti primari e secondari, con introduzione di periferiche di comando
e controllo per ogni singolo segnale luminoso.
Verranno realizzate nuove camerette per la separazione dei componenti elettrici secondo gli attuali
standard realizzativi SEA.

3 COSTO TOTALE DELL'INTERVENTO € 2.000.000

4 FONTI DI COPERTURA STATO SEA X TERZI

5 PERIODO DI REALIZZAZIONE 2011-2012

6 PARERI / AUTORIZZAZIONI NECESSARI ENAC

7 STATO DI AVANZAMENTO progetto da attivare

Compilazione: Dicembre 2010 SCHEDA C

CONTRATTO DI PROGRAMMA ENAC - SEA 2011/2020
OPERA: Malpensa - adeguamenti AVL per ASMGCS M 5.6

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'
G F M A MG L A S O N D G F M A MG L A S O N D G F M A MG L A S O N D G F M A MG L A S O N D G F M A MG L A S O N D G F M A MG L A S O N D G F M A MG L A S O N D

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 500.000 1.500.000

Importo totale 2.000.000

Scheda D

Data monitoraggio: 31/12/10

fonte di finanziamento Sea

OPERA: Adeguamento dei sistemi AVL per implementazione ASMGCS M 5.6
D.L. R.D.L. Geom. Paracchini Sorv. ENAC

DATA APPROVAZIONE DATA CONSEGNA AVANZAMENTO DATA PREV.
NOTE
PROGETTO LAVORI LAVORI (%) ULTIMAZIONE

DATI DI
PROGETTO (PREVISTI)
entro il 31/03/2011 entro il 30/04/2011 0,00 entro il 31/10/2012

PRE DEF ES

DATI DI
AVANZAMENTO

STANZIAMENTO PREVISTO € 2.000.000,00
IMPORTO APPALTATO €

IMPRESA APPALTATRICE

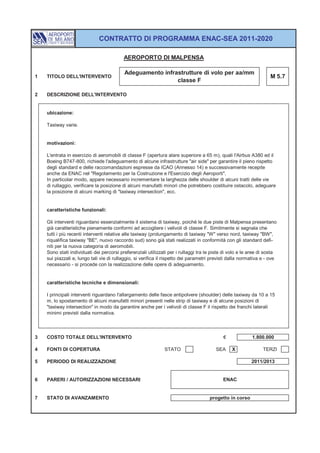

Adeguamento infrastrutture di volo per aa/mm
classe F


ubicazione:

Taxiway varie.

motivazioni:

L'entrata in esercizio di aeromobili di classe F (apertura alare superiore a 65 m), quali l'Airbus A380 ed il
Boeing B747-800, richiede l'adeguamento di alcune infrastrutture "air side" per garantire il pieno rispetto
degli standard e delle raccomandazioni espresse da ICAO (Annesso 14) e successivamente recepite
anche da ENAC nel "Regolamento per la Costruzione e l'Esercizio degli Aeroporti".
In particolar modo, appare necessario incrementare la larghezza delle shoulder di alcuni tratti delle vie
di rullaggio, verificare la posizione di alcuni manufatti minori che potrebbero costituire ostacolo, adeguare
la posizione di alcuni marking di "taxiway intersection", ecc.


Gli interventi riguardano essenzialmente il sistema di taxiway, poiché le due piste di Malpensa presentano
già caratteristiche pienamente conformi ad accogliere i velivoli di classe F. Similmente si segnala che
tutti i più recenti interventi relative alle taxiway (prolungamento di taxiway "W" verso nord, taxiway "BW",
riqualifica taxiway "BE", nuovo raccordo sud) sono già stati realizzati in conformità con gli standard defi-
niti per la nuova categoria di aeromobili.
Sono stati individuati dei percorsi preferenziali utilizzati per i rullaggi tra le piste di volo e le aree di sosta
sui piazzali e, lungo tali vie di rullaggio, si verifica il rispetto dei parametri previsti dalla normativa e - ove
necessario - si procede con la realizzazione delle opere di adeguamento.


I principali interventi riguardano l'allargamento delle fasce antipolvere (shoulder) delle taxiway da 10 a 15
m, lo spostamento di alcuni manufatti minori presenti nelle strip di taxiway e di alcune posizioni di
"taxiway intersection" in modo da garantire anche per i velivoli di classe F il rispetto dei franchi laterali
minimi previsti dalla normativa.



5 PERIODO DI REALIZZAZIONE 2011/2013


7 STATO DI AVANZAMENTO progetto in corso


OPERA: Malpensa - adeguamento infrastrutture di volo per classe F M 5.7

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 500.000 900.000 400.000


Scheda D



OPERA: Adeguamento infrastrutture di volo per aa/mm classe F M 5.7

NOTE

DATI DI
PROGETTO (PREVISTI)

PRE DEF ES

DATI DI
AVANZAMENTO
x





Riconfigurazione dell'area di de-icing
presso taxiway "GW"


ubicazione:

Area sud-ovest del sedime aeroportuale compresa tra le taxiway "W", "Z", "Y" e "H".

motivazioni:

Con l'avvenuta entrata in esercizio della nuova taxiway "H" (nuovo raccordo sud), che consente il colle-
gamento tra il piazzale di sosta principale e la pista 35R/17L senza richiedere l'attraversamento della
pista 35L/17R, le esistenti aree di de-icing ubicate in prossimità della taxiway "GW" evidenziano delle
inadeguatezze legate al franco di sicurezza esistente tra le piazzole e la citata taxiway "H" in presenza
di eventuali velivoli cod. F, nonchè la necessità di prevedere anche operazioni di de-icing con prua verso
ovest in modo da consentire l'accesso dei velivoli alla taxiway "H" per il rullaggio verso testata 35R.
Appare pertanto opportuno prevedere una riconfigurazione dell'intera area, finalizzata a garantire ottimali
livelli operativi e di sicurezza, tenendo anche conto della futura presenza di velivoli di classe F.


L'intervento consiste in una riconfigurazione complessiva di tutta l'area compresa tra le taxiway "W",
"Z", "Y" e "H", finalizzata a:
- consentire il rullaggio di velivoli di classe F sul percorso taxiway Y / taxiway H, garantendo la
contemporanea possibilità di effettuare le operazioni di de-icing sulle adiacenti piazzole,
- incrementare la capacità dell'area di de-icing, tenendo conto in particolar modo della possibile
contemporaneità di più velivoli "wide body" (classe E e F) che utilizzano tale area,
- rendere maggiormente flessibile l'utilizzo delle aree in esame, tenendo conto anche delle possibilità
di rullaggio conseguenti all'avvenuta apertura della taxiway "H".
Tutti gli interventi risponderanno alle indicazioni espresse da ENAC nel "Regolamento per la Costruzione
e l'Esercizio degli Aeroporti".


L'intervento richiede una parziale ripavimentazione delle aree in esame, la modifica di alcuni percorsi di
rullaggio (con conseguente spostamento degli aiuti visuali luminosi attualmente in esercizio), la realizza-
zione di alcuni nuovi impianti AVL (ad es.: le luci di uscita dalla piazzola di de-icing previste dal "Regola-
mento per la Costruzione e l'Esercizio degli Aeroporti"), il riposizionamento delle torri faro, il rifacimento
della segnaletica orizzontale.




6 PARERI / AUTORIZZAZIONI NECESSARI ENAC, ENAV



OPERA: Malpensa - riconfigurazione area de-icing taxiway G W M 5.8

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 1.000.000 2.000.000


Scheda D



OPERA: Riconfigurazione area de-icing presso taxyway G W M 5.8

NOTE

DATI DI
PROGETTO (PREVISTI)

PRE DEF ES

DATI DI
AVANZAMENTO

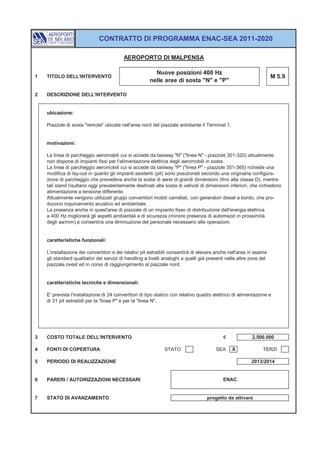

Nuove posizioni 400 Hz
nelle aree di sosta "N" e "P"


ubicazione:

Piazzole di sosta "remote" ubicate nell'area nord del piazzale antistante il Terminal 1.

motivazioni:

La linea di parcheggio aeromobili cui si accede da taxiway "N" ("linea N" - piazzole 301-320) attualmente
non dispone di impianti fissi per l'alimentazione elettrica degli aeromobili in sosta.
La linea di parcheggio aeromobili cui si accede da taxiway "P" ("linea P" - piazzole 351-365) richiede una
modifica di lay-out in quanto gli impianti esistenti (pit) sono posizionati secondo una originaria configura-
zione di parcheggio che prevedeva anche la sosta di aerei di grandi dimensioni (fino alla classe D), mentre
tali stand risultano oggi prevalentemente destinati alla sosta di velivoli di dimensioni inferiori, che richiedono
alimentazione a tensione differente.
Attualmente vengono utilizzati gruppi convertitori mobili carrellati, con generatori diesel a bordo, che pro-
ducono inquinamento acustico ed ambientale.
La presenza anche in quest'area di piazzale di un impianto fisso di distribuzione dell'energia elettrica
a 400 Hz migliorerà gli aspetti ambientali e di sicurezza (minore presenza di automezzi in prossimità
degli aa/mm) e consentirà una diminuzione del personale necessario alle operazioni.


L'installazione dei convertitori e dei relativi pit estraibili consentirà di elevare anche nell'area in esame
gli standard qualitativi dei servizi di handling a livelli analoghi a quelli già presenti nelle altre zone del
piazzale ovest ed in corso di raggiungimento al piazzale nord.


E' prevista l'installazione di 24 convertitori di tipo statico con relativo quadro elettrico di alimentazione e
di 31 pit estraibili per la "linea P" e per la "linea N".







OPERA: Malpensa - Nuove posizioni 400 Hz area di sosta "N" e "P" M 5.9

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 1.000.000 1.500.000


Scheda D



OPERA: Nuove posizioni 400Hz nelle aree di sosta "N" e "P" M 5.9

NOTE

DATI DI
PROGETTO (PREVISTI)

PRE DEF ES

DATI DI
AVANZAMENTO





1 TITOLO DELL'INTERVENTO Rifacimento fasce antipolvere raccordo "C" M 5.10


ubicazione:

La taxiway "C" corre parallela alle piste di volo, in posizione intermedia tra di esse.

motivazioni:

La taxiway "C" è stata realizzata nel corso degli anni '60. Nel 2007 sono stati completati i lavori - finanziati
dall'Accordo di Programma Stato-SEA - riguardanti la "riqualifica dei raccordi" ed in tale ambito si sono
effettuati la totale sostituzione degli aiuti visuali luminosi della taxiway "C" ed un parziale rifacimento
della pavimentazione. Le fasce antipolvere (shoulders) della taxiway non sono però state interessate da
tali interventi di rifacimento e la loro pavimentazione risulta attualmente deteriorata, con rilascio di mate-
riale che potrebbe generare pericolo di FOD.


L'intervento di riqualifica delle shoulders di taxiway "C" includerà anche un incremento in larghezza delle
fasce sui due lati della via di rullaggio, fino ad una distanza di 15 m dal bordo, in modo da garantire
l'idoneità della taxiway anche in presenza di velivoli di codice F.


La riqualifica delle fasce antipolvere verrà eseguita attraverso la fresatura dell'attuale manto bituminoso
per uno spessore di circa 5 cm e la successiva posa di nuova pavimentazione flessibile.
L'intervento interesserà circa 80.000 m 2 di superficie da riqualificare e circa 50.000 m 2 di nuove superfici
necessarie per realizzare l'allargamento delle fasce fino ai 15 m previsti per gli aerei di codice F.

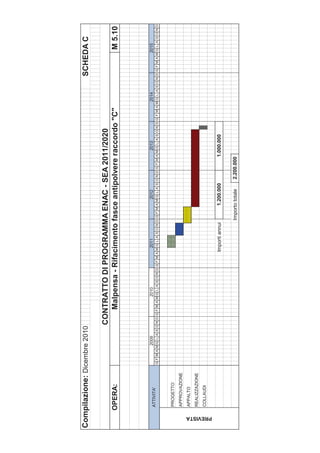

OPERA: Malpensa - Rifacimento fasce antipolvere raccordo "C" M 5.10

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 1.200.000 1.000.000


Scheda D



OPERA: Rifacimento fasce antipolvere raccordo "C" M 5.10

NOTE

DATI DI
PROGETTO (PREVISTI)

PRE DEF ES

DATI DI
AVANZAMENTO

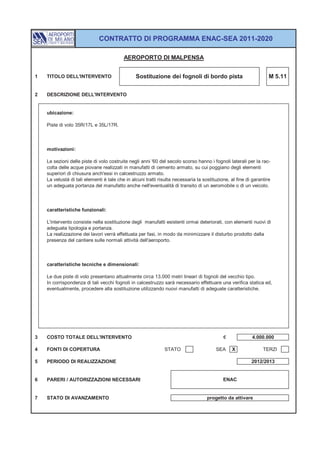

1 TITOLO DELL'INTERVENTO Sostituzione dei fognoli di bordo pista M 5.11


ubicazione:

Piste di volo 35R/17L e 35L/17R.

motivazioni:

Le sezioni delle piste di volo costruite negli anni '60 del secolo scorso hanno i fognoli laterali per la rac-
colta delle acque piovane realizzati in manufatti di cemento armato, su cui poggiano degli elementi
superiori di chiusura anch'essi in calcestruzzo armato.
La vetustà di tali elementi è tale che in alcuni tratti risulta necessaria la sostituzione, al fine di garantire
un adeguata portanza del manufatto anche nell'eventualità di transito di un aeromobile o di un veicolo.


L'intervento consiste nella sostituzione degli manufatti esistenti ormai deteriorati, con elementi nuovi di
adeguata tipologia e portanza.
La realizzazione dei lavori verrà effettuata per fasi, in modo da minimizzare il disturbo prodotto dalla
presenza del cantiere sulle normali attività dell'aeroporto.


Le due piste di volo presentano attualmente circa 13.000 metri lineari di fognoli del vecchio tipo.
In corrispondenza di tali vecchi fognoli in calcestruzzo sarà necessario effettuare una verifica statica ed,
eventualmente, procedere alla sostituzione utilizzando nuovi manufatti di adeguate caratteristiche.

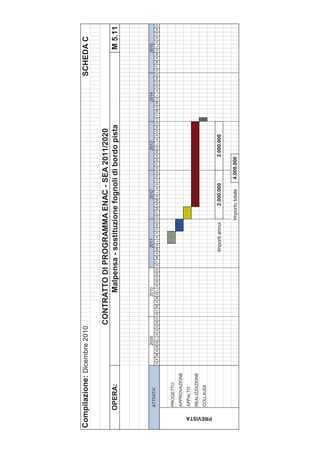

OPERA: Malpensa - sostituzione fognoli di bordo pista M 5.11

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 2.000.000 2.000.000


Scheda D

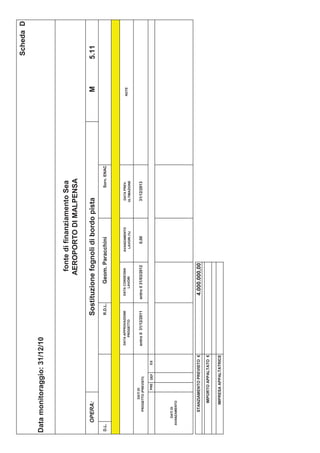

OPERA: Sostituzione fognoli di bordo pista M 5.11

NOTE

DATI DI
PROGETTO (PREVISTI)
entro il 31/12/2011 entro il 31/03/2012 0,00 31/12/2013

PRE DEF ES

DATI DI
AVANZAMENTO

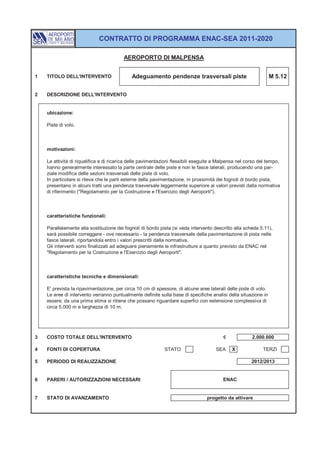

1 TITOLO DELL'INTERVENTO Adeguamento pendenze trasversali piste M 5.12


ubicazione:

Piste di volo.

motivazioni:

Le attività di riqualifica e di ricarica delle pavimentazioni flessibili eseguite a Malpensa nel corso del tempo,
hanno generalmente interessato la parte centrale delle piste e non le fasce laterali, producendo una par-
ziale modifica delle sezioni trasversali delle piste di volo.
In particolare si rileva che le parti esterne della pavimentazione, in prossimità dei fognoli di bordo pista,
presentano in alcuni tratti una pendenza trasversale leggermente superiore ai valori previsti dalla normativa
di riferimento ("Regolamento per la Costruzione e l'Esercizio degli Aeroporti").


Parallelamente alla sostituzione dei fognoli di bordo pista (si veda intervento descritto alla scheda 5.11),
sarà possibile correggere - ove necessario - la pendenza trasversale della pavimentazione di pista nelle
fasce laterali, riportandola entro i valori prescritti dalla normativa.
Gli interventi sono finalizzati ad adeguare pienamente le infrastrutture a quanto previsto da ENAC nel
"Regolamento per la Costruzione e l'Esercizio degli Aeroporti".


E' prevista la ripavimentazione, per circa 10 cm di spessore, di alcune aree laterali delle piste di volo.
Le aree di intervento verranno puntualmente definite sulla base di specifiche analisi della situazione in
essere; da una prima stima si ritiene che possano riguardare superfici con estensione complessiva di
circa 5.000 m e larghezza di 10 m.







OPERA: Malpensa - adeguamento pendenza trasversale piste M 5.12

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 1.000.000 1.000.000


Scheda D



OPERA: Adeguamento pendenze trasversali piste M 5.12

NOTE

DATI DI
PROGETTO (PREVISTI)

PRE DEF ES

DATI DI
AVANZAMENTO

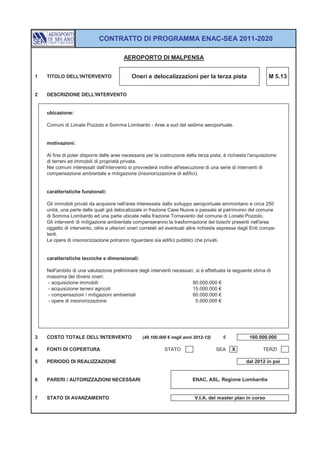

1 TITOLO DELL'INTERVENTO Oneri e delocalizzazioni per la terza pista M 5.13


ubicazione:

Comuni di Lonate Pozzolo e Somma Lombardo - Aree a sud del sedime aeroportuale.

motivazioni:

Al fine di poter disporre delle aree necessarie per la costruzione della terza pista, è richiesta l'acquisizione
di terreni ed immobili di proprietà privata.
Nei comuni interessati dall'intervento si provvederà inoltre all'esecuzione di una serie di interventi di
compensazione ambientale e mitigazione (insonorizzazione di edifici).


Gli immobili privati da acquisire nell'area interessata dallo sviluppo aeroportuale ammontano a circa 250
unità, una parte delle quali già delocalizzate in frazione Case Nuove e passate al patrimonio del comune
di Somma Lombardo ed una parte ubicate nella frazione Tornavento del comune di Lonate Pozzolo.
Gli interventi di mitigazione ambientale compenseranno la trasformazione dei boschi presenti nell'area
oggetto di intervento, oltre a ulteriori oneri correlati ad eventuali altre richieste espresse dagli Enti compe-
tenti.
Le opere di insonorizzazione potranno riguardare sia edifici pubblici che privati.


Nell'ambito di una valutazione preliminare degli interventi necessari, si è effettuata la seguente stima di
massima dei diversi oneri:
- acquisizione immobili 80.000.000 €
- acquisizione terreni agricoli 15.000.000 €
- compensazioni / mitigazioni ambientali 60.000.000 €
- opere di insonorizzazione 5.000.000 €

3 COSTO TOTALE DELL'INTERVENTO (49.100.000 € negli anni 2012-15) € 160.000.000


5 PERIODO DI REALIZZAZIONE dal 2012 in poi

6 PARERI / AUTORIZZAZIONI NECESSARI ENAC, ASL, Regione Lombardia

7 STATO DI AVANZAMENTO V.I.A. del master plan in corso

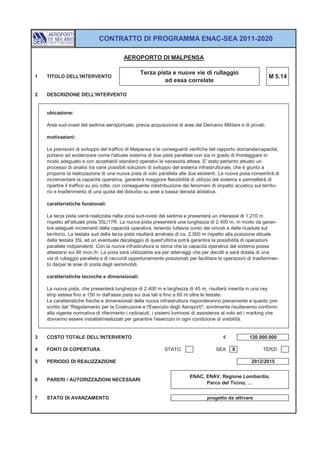

Terza pista e nuove vie di rullaggio
ad essa correlate


ubicazione:

Area sud-ovest del sedime aeroportuale, previa acquisizione di aree del Demanio Militare e di privati.

motivazioni:

Le previsioni di sviluppo del traffico di Malpensa e le conseguenti verifiche del rapporto domanda/capacità,
portano ad evidenziare come l'attuale sistema di due piste parallele non sia in grado di fronteggiare in
modo adeguato e con accettabili standard operativi le necessità attese. E' stato pertanto attuato un
processo di analisi tra varie possibili soluzioni di sviluppo del sistema infrastrutturale, che è giunto a
proporre la realizzazione di una nuova pista di volo parallela alle due esistenti. La nuova pista consentirà di
incrementare la capacità operativa, garantirà maggiore flessibilità di utilizzo del sistema e permetterà di
ripartire il traffico su più rotte, con conseguente ridistribuzione dei fenomeni di impatto acustico sul territo-
rio e trasferimento di una quota del disturbo su aree a bassa densità abitativa.


La terza pista verrà realizzata nella zona sud-ovest del sedime e presenterà un interasse di 1.210 m
rispetto all'attuale pista 35L/17R. La nuova pista presenterà una lunghezza di 2.400 m, in modo da garan-
tire adeguati incrementi della capacità operativa, tenendo tuttavia conto dei vincoli e delle ricadute sul
territorio. La testata sud della terza pista risulterà arretrata di ca. 2.500 m rispetto alla posizione attuale
della testata 35L ed un eventuale decalaggio di quest'ultima potrà garantire la possibilità di operazioni
parallele indipendenti. Con la nuova infrastruttura si stima che la capacità operativa del sistema possa
attestarsi sui 90 mov./h. La pista sarà utilizzabile sia per atterraggi che per decolli e sarà dotata di una
via di rullaggio parallela e di raccordi opportunamente posizionati per facilitare le operazioni di trasferimen-
to da/per le aree di sosta degli aeromobili.


La nuova pista, che presenterà lunghezza di 2.400 m e larghezza di 45 m, risulterà inserita in una rwy
strip estesa fino a 150 m dall'asse pista sui due lati e fino a 60 m oltre le testate.
Le caratteristiche fisiche e dimensionali della nuova infrastruttura risponderanno pienamente a quanto pre-
scritto dal "Regolamento per la Costruzione e l'Esercizio degli Aeroporti"; similmente risulteranno conformi
alla vigente normativa di riferimento i radioaiuti, i sistemi luminosi di assistenza al volo ed i marking che
dovranno essere installati/realizzati per garantire l'esercizio in ogni condizione di visibilità.




ENAC, ENAV, Regione Lombardia,
6 PARERI / AUTORIZZAZIONI NECESSARI
Parco del Ticino, …

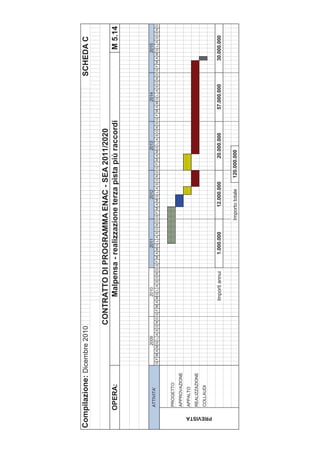

OPERA: Malpensa - realizzazione terza pista più raccordi M 5.14

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 1.000.000 12.000.000 20.000.000 57.000.000 30.000.000

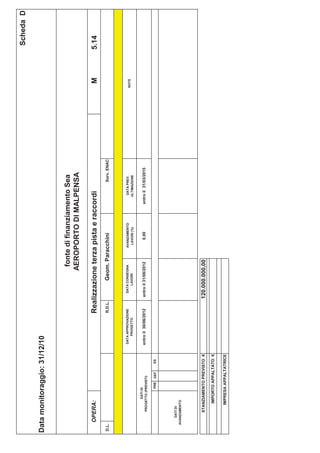

Scheda D



OPERA: Realizzazione terza pista e raccordi M 5.14

NOTE

DATI DI
PROGETTO (PREVISTI)

PRE DEF ES

DATI DI
AVANZAMENTO

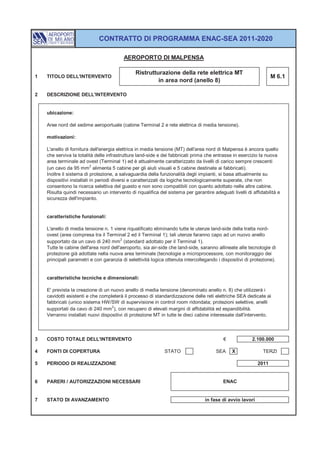

Ristrutturazione della rete elettrica MT
in area nord (anello 8)


ubicazione:

Aree nord del sedime aeroportuale (cabine Terminal 2 e rete elettrica di media tensione).

motivazioni:

L'anello di fornitura dell'energia elettrica in media tensione (MT) dell'area nord di Malpensa è ancora quello
che serviva la totalità delle infrastrutture land-side e dei fabbricati prima che entrasse in esercizio la nuova
area terminale ad ovest (Terminal 1) ed è attualmente caratterizzato da livelli di carico sempre crescenti
2
(un cavo da 95 mm alimenta 5 cabine per gli aiuti visuali e 5 cabine destinate ai fabbricati).
Inoltre il sistema di protezione, a salvaguardia della funzionalità degli impianti, si basa attualmente su
dispositivi installati in periodi diversi e caratterizzati da logiche tecnologicamente superate, che non
consentono la ricerca selettiva del guasto e non sono compatibili con quanto adottato nelle altre cabine.
Risulta quindi necessario un intervento di riqualifica del sistema per garantire adeguati livelli di affidabilità e
sicurezza dell'impianto.


L'anello di media tensione n. 1 viene riqualificato eliminando tutte le utenze land-side della tratta nord-
ovest (area compresa tra il Terminal 2 ed il Terminal 1); tali utenze faranno capo ad un nuovo anello
2
supportato da un cavo di 240 mm (standard adottato per il Terminal 1).
Tutte le cabine dell'area nord dell'aeroporto, sia air-side che land-side, saranno allineate alle tecnologie di
protezione già adottate nella nuova area terminale (tecnologie a microprocessore, con monitoraggio dei
principali parametri e con garanzia di selettività logica ottenuta intercollegando i dispositivi di protezione).


E' prevista la creazione di un nuovo anello di media tensione (denominato anello n. 8) che utilizzerà i
cavidotti esistenti e che completerà il processo di standardizzazione delle reti elettriche SEA dedicate ai
fabbricati (unico sistema HW/SW di supervisione in control room ridondata; protezioni selettive, anelli
2
supportati da cavo di 240 mm ), con recupero di elevati margini di affidabilità ed espandibilità.
Verranno installati nuovi dispositivi di protezione MT in tutte le dieci cabine interessate dall'intervento.



5 PERIODO DI REALIZZAZIONE 2011


7 STATO DI AVANZAMENTO in fase di avvio lavori


OPERA: Malpensa - ristrutturazione rete elettrica MT area nord anello 8 M 6.1

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA

Scheda D



OPERA: Ristrutturazione rete elettrica MT in arrea nord (anello 8) M 6.1
D.L. P.I. La Spina R.D.L. Geom.Paracchini Sorv. ENAC

NOTE

DATI DI
PROGETTO (PREVISTI)
entro il 31/01/2011 0,00 entro il 31/10/2011

PRE DEF ES

DATI DI
AVANZAMENTO
X X X 18/04/2007

IMPORTO APPALTATO € 1.567.731,86
IMPRESA APPALTATRICE MIT

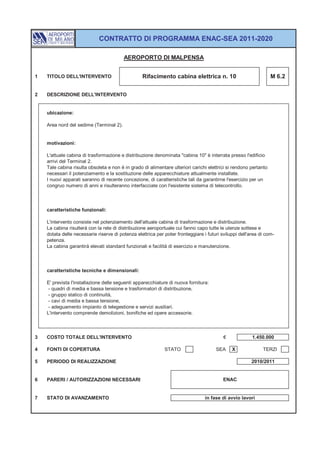

1 TITOLO DELL'INTERVENTO Rifacimento cabina elettrica n. 10 M 6.2


ubicazione:

Area nord del sedime (Terminal 2).

motivazioni:

L'attuale cabina di trasformazione e distribuzione denominata "cabina 10" è interrata presso l'edificio
arrivi del Terminal 2.
Tale cabina risulta obsoleta e non è in grado di alimentare ulteriori carichi elettrici si rendono pertanto
necessari il potenziamento e la sostituzione delle apparecchiature attualmente installate.
I nuovi apparati saranno di recente concezione, di caratteristiche tali da garantirne l'esercizio per un
congruo numero di anni e risulteranno interfacciate con l'esistente sistema di telecontrollo.


L'intervento consiste nel potenziamento dell'attuale cabina di trasformazione e distribuzione.
La cabina risulterà con la rete di distribuzione aeroportuale cui fanno capo tutte le utenze sottese e
dotata delle necessarie riserve di potenza elettrica per poter fronteggiare i futuri sviluppi dell'area di com-
petenza.
La cabina garantirà elevati standard funzionali e facilità di esercizio e manutenzione.


E' prevista l'installazione delle seguenti apparecchiature di nuova fornitura:
- quadri di media e bassa tensione e trasformatori di distribuzione,
- gruppo statico di continuità,
- cavi di media e bassa tensione,
- adeguamento impianto di telegestione e servizi ausiliari.
L'intervento comprende demolizioni, bonifiche ed opere accessorie.





7 STATO DI AVANZAMENTO in fase di avvio lavori


OPERA: Malpensa - Rifacimento cabina elettrica 10 M 6.2

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
importi annuali 300.000 1.150.000


Scheda D



OPERA: Rifacimento cabina elettrica n. 10 M 6.2
D.L. P.I. Liati R.D.L. Geom.Torcasso Sorv. ENAC

NOTE

DATI DI 20
PROGETTO (PREVISTI)
entro il 31/10/2010 entro il 30/11/2011
(300.000 €)
PRE DEF ES

DATI DI
AVANZAMENTO
x x x

IMPRESA APPALTATRICE CCC

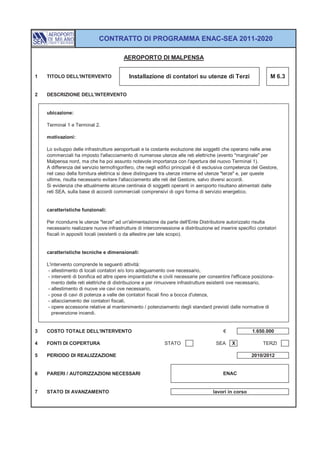

1 TITOLO DELL'INTERVENTO Installazione di contatori su utenze di Terzi M 6.3


ubicazione:

Terminal 1 e Terminal 2.

motivazioni:

Lo sviluppo delle infrastrutture aeroportuali e la costante evoluzione dei soggetti che operano nelle aree
commerciali ha imposto l'allacciamento di numerose utenze alle reti elettriche (evento "marginale" per
Malpensa nord, ma che ha poi assunto notevole importanza con l'apertura del nuovo Terminal 1).
A differenza del servizio termofrigorifero, che negli edifici principali è di esclusiva competenza del Gestore,
nel caso della fornitura elettrica si deve distinguere tra utenze interne ed utenze "terze" e, per queste
ultime, risulta necessario evitare l'allacciamento alle reti del Gestore, salvo diversi accordi.
Si evidenzia che attualmente alcune centinaia di soggetti operanti in aeroporto risultano alimentati dalle
reti SEA, sulla base di accordi commerciali comprensivi di ogni forma di servizio energetico.


Per ricondurre le utenze "terze" ad un'alimentazione da parte dell'Ente Distributore autorizzato risulta
necessario realizzare nuove infrastrutture di interconnessione e distribuzione ed inserire specifici contatori
fiscali in appositi locali (esistenti o da allestire per tale scopo).


L'intervento comprende le seguenti attività:
- allestimento di locali contatori e/o loro adeguamento ove necessario,
- interventi di bonifica ed altre opere impiantistiche e civili necessarie per consentire l'efficace posiziona-
mento delle reti elettriche di distribuzione e per rimuovere infrastrutture esistenti ove necessario,
- allestimento di nuove vie cavi ove necessario,
- posa di cavi di potenza a valle dei contatori fiscali fino a bocca d'utenza,
- allacciamento dei contatori fiscali,
- opere accessorie relative al mantenimento / potenziamento degli standard previsti dalle normative di
prevenzione incendi.





7 STATO DI AVANZAMENTO lavori in corso


OPERA: Malpensa - installazione contatori su utenze di terzi M 6.3

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
importi annuali 400.000 650.000 600.000


Scheda D



OPERA: Installazione contatori su utenze di terzi M 6.3
D.L. P.I.Liati R.D.L. Geom. Torcasso Sorv. ENAC

NOTE

DATI DI 24
PROGETTO (PREVISTI)
entro il 30/06/2012
(400.000 €)
PRE DEF ES

DATI DI
AVANZAMENTO
x x x 14/09/2010

IMPORTO APPALTATO € 385.490,87
IMPRESA APPALTATRICE CCC

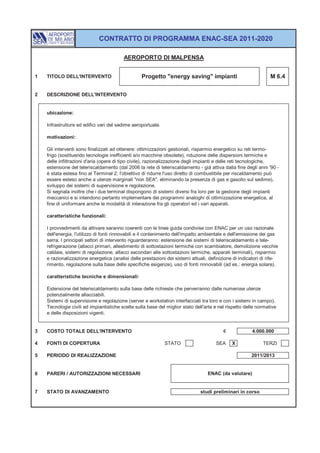

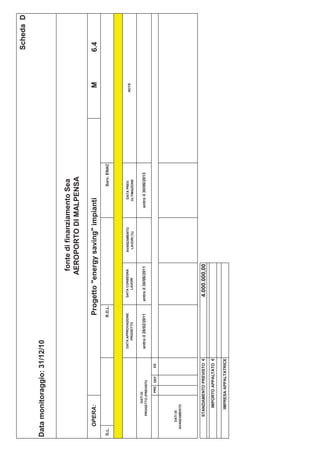

1 TITOLO DELL'INTERVENTO Progetto "energy saving" impianti M 6.4


ubicazione:

Infrastrutture ed edifici vari del sedime aeroportuale.

motivazioni:

Gli interventi sono finalizzati ad ottenere: ottimizzazioni gestionali, risparmio energetico su reti termo-
frigo (sostituendo tecnologie inefficienti e/o macchine obsolete), riduzione delle dispersioni termiche e
delle infiltrazioni d'aria (opere di tipo civile), razionalizzazione degli impianti e delle reti tecnologiche,
estensione del teleriscaldamento (dal 2006 la rete di teleriscaldamento - già attiva dalla fine degli anni '90 -
è stata estesa fino al Terminal 2; l'obiettivo di ridurre l'uso diretto di combustibile per riscaldamento può
essere esteso anche a utenze marginali "non SEA", eliminando la presenza di gas e gasolio sul sedime),
sviluppo dei sistemi di supervisione e regolazione.
Si segnala inoltre che i due terminal dispongono di sistemi diversi fra loro per la gestione degli impianti
meccanici e si intendono pertanto implementare dei programmi analoghi di ottimizzazione energetica, al
fine di uniformare anche le modalità di interazione fra gli operatori ed i vari apparati.


I provvedimenti da attivare saranno coerenti con le linee guida condivise con ENAC per un uso razionale
dell'energia, l'utilizzo di fonti rinnovabili e il contenimento dell'impatto ambientale e dell'emissione dei gas
serra. I principali settori di intervento riguarderanno: estensione dei sistemi di teleriscaldamento e tele-
refrigerazione (allacci primari, allestimento di sottostazioni termiche con scambiatore, demolizione vecchie
caldaie, sistemi di regolazione, allacci secondari alle sottostazioni termiche, apparati terminali), risparmio
e razionalizzazione energetica (analisi delle prestazioni dei sistemi attuali, definizione di indicatori di rife-
rimento, regolazione sulla base delle specifiche esigenze), uso di fonti rinnovabili (ad es.: energia solare).


Estensione del teleriscaldamento sulla base delle richieste che perverranno dalle numerose utenze
potenzialmente allacciabili.
Sistemi di supervisione e regolazione (server e workstation interfacciati tra loro e con i sistemi in campo).
Tecnologie civili ed impiantistiche scelte sulla base del miglior stato dell'arte e nel rispetto delle normative
e delle disposizioni vigenti.




6 PARERI / AUTORIZZAZIONI NECESSARI ENAC (da valutare)

7 STATO DI AVANZAMENTO studi preliminari in corso


OPERA: Malpensa - progetto energy saving impianti M 6.4

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 1.000.000 2.000.000 1.000.000


Scheda D



OPERA: Progetto "energy saving" impianti M 6.4
D.L. R.D.L. Sorv. ENAC

NOTE

DATI DI
PROGETTO (PREVISTI)
entro il 28/02/2011 entro il 30/06/2011 entro il 30/06/2013

PRE DEF ES

DATI DI
AVANZAMENTO





Aerazione dei cunicoli tecnici
(area Terminal 1)


ubicazione:

L'intervento riguarda i cunicoli tecnici presenti, in particolare, nelle aree adiacenti al Terminal 1.

motivazioni:

Nello sviluppo delle infrastrutture tecniche di servizio (con particolare riferimento alle reti di teleriscalda-
mento che, da fine anni '90, hanno progressivamente raggiunto tutto il sedime ed il 95% delle utenze
termofrigo) si sono utilizzati ove possibile i cunicoli esistenti, con conseguente occupazione di spazio
operativo e con un incremento dei carichi endogeni non prevedibile all'epoca della costruzione dei cunicoli
stessi.
Ne consegue la necessità di riportare tali cunicoli a condizioni di microclima adeguate alla corretta opera-
tività degli apparati ed alla eventuale presenza di personale dedicato alle attività manutentive.


Il miglioramento del microclima all'interno dei cunicoli si può ottenere attraverso:
a) una razionalizzazione delle gestione delle reti tecniche,
b) l'inserimento di griglie di adeguate caratteristiche di portanza a seconda della collocazione, per collegare
le bocche di lupo dei cunicoli con l'ambiente esterno, favorendo una circolazione naturale dell'aria ed
evitando effetti collaterali (infiltrazione di acqua piovana, vulnerabilità in air-side, …),
c) ove i precedenti provvedimenti non risultassero efficaci, inserimento di ventilatori di estrazione dell'aria,
da attivare mediante un sistema di controllo della temperatura interna e solo in caso di necessità.


Standardizzazione di una soluzione complessiva che comprende:
- griglie per la movimentazione naturale dell'aria,
- opere civili per alloggiamento degli estrattori,
- canalizzazione ed estrazione dell'aria, comandata da sistemi di monitoraggio e telecontrollo.

3 COSTO TOTALE DELL'INTERVENTO € 250.000


5 PERIODO DI REALIZZAZIONE 2011

6 PARERI / AUTORIZZAZIONI NECESSARI =

7 STATO DI AVANZAMENTO progettazione in corso

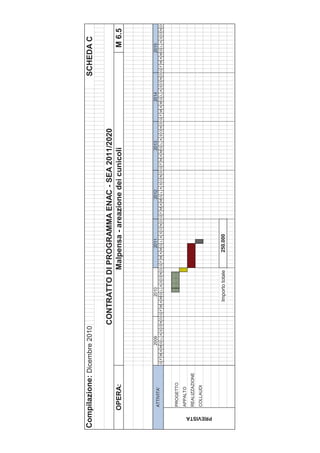

OPERA: Malpensa - areazione dei cunicoli M 6.5

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importo totale 250.000

Scheda D



OPERA: Aereazione dei cunicoli (Area del Terminal 1) M 6.5

NOTE

DATI DI
PROGETTO (PREVISTI)
entro il 31/12/2010 0,00 entro il 30/06/2011

PRE DEF ES

DATI DI
AVANZAMENTO
x x

STANZIAMENTO PREVISTO € 250.000,00

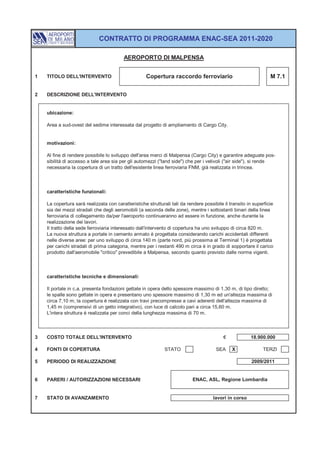

1 TITOLO DELL'INTERVENTO Copertura raccordo ferroviario M 7.1


ubicazione:

Area a sud-ovest del sedime interessata dal progetto di ampliamento di Cargo City.

motivazioni:

Al fine di rendere possibile lo sviluppo dell'area merci di Malpensa (Cargo City) e garantire adeguate pos-
sibilità di accesso a tale area sia per gli automezzi ("land side") che per i velivoli ("air side"), si rende
necessaria la copertura di un tratto dell'esistente linea ferroviaria FNM, già realizzata in trincea.


La copertura sarà realizzata con caratteristiche strutturali tali da rendere possibile il transito in superficie
sia dei mezzi stradali che degli aeromobili (a seconda delle zone), mentre i sottostanti binari della linea
ferroviaria di collegamento da/per l'aeroporto continueranno ad essere in funzione, anche durante la
realizzazione dei lavori.
Il tratto della sede ferroviaria interessato dall'intervento di copertura ha uno sviluppo di circa 820 m.
La nuova struttura a portale in cemento armato è progettata considerando carichi accidentali differenti
nelle diverse aree: per uno sviluppo di circa 140 m (parte nord, più prossima al Terminal 1) è progettata
per carichi stradali di prima categoria, mentre per i restanti 490 m circa è in grado di sopportare il carico
prodotto dall'aeromobile "critico" prevedibile a Malpensa, secondo quanto previsto dalle norme vigenti.


Il portale in c.a. presenta fondazioni gettate in opera dello spessore massimo di 1,30 m, di tipo diretto;
le spalle sono gettate in opera e presentano uno spessore massimo di 1,30 m ed un'altezza massima di
circa 7,10 m; la copertura è realizzata con travi precompresse a cavi aderenti dell'altezza massima di
1,45 m (comprensivi di un getto integrativo), con luce di calcolo pari a circa 15,60 m.
L'intera struttura è realizzata per conci della lunghezza massima di 70 m.





7 STATO DI AVANZAMENTO lavori in corso

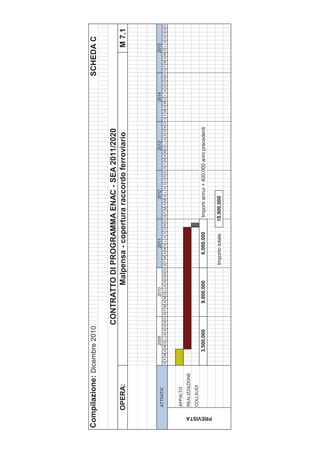

OPERA: Malpensa - copertura raccordo ferroviario M 7.1

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

APPALTO
REALIZZAZIONE
COLLAUDI
3.500.000 9.000.000 6.000.000 Importi annui + 400.000 anni precedenti

PREVISTA

Scheda D

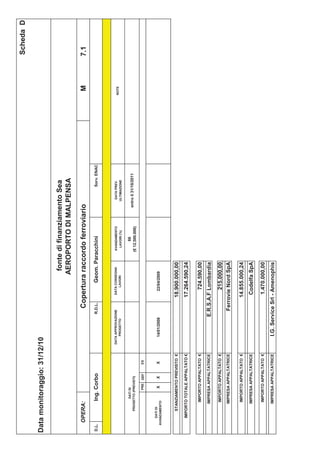

OPERA: Copertura raccordo ferroviario M 7.1
D.L. Ing. Corbo R.D.L. Geom. Paracchini Sorv. ENAC

NOTE

DATI DI 66
PROGETTO (PREVISTI)
entro il 31/10/2011
(€ 12.500.000)
PRE DEF ES

DATI DI
AVANZAMENTO
X X X 14/01/2008 22/04/2009

IMPORTO TOTALE APPALTATO € 17.264.590,24

IMPRESA APPALTATRICE E.R.S.A.F Lombardia
IMPRESA APPALTATRICE Ferrovie Nord SpA

IMPRESA APPALTATRICE Codelfa SpA
IMPRESA APPALTATRICE I.G. Service Srl - Amenophis

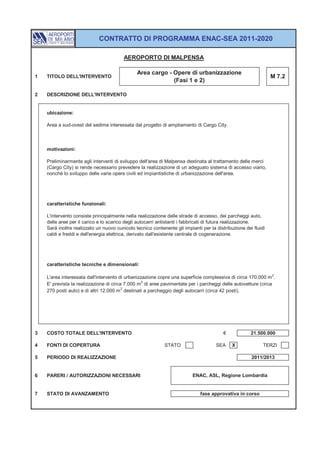

Area cargo - Opere di urbanizzazione
(Fasi 1 e 2)


ubicazione:


motivazioni:

Preliminarmente agli interventi di sviluppo dell'area di Malpensa destinata al trattamento delle merci
(Cargo City) si rende necessario prevedere la realizzazione di un adeguato sistema di accesso viario,
nonché lo sviluppo delle varie opere civili ed impiantistiche di urbanizzazione dell'area.


L'intervento consiste principalmente nella realizzazione delle strade di accesso, dei parcheggi auto,
delle aree per il carico e lo scarico degli autocarri antistanti i fabbricati di futura realizzazione.
Sarà inoltre realizzato un nuovo cunicolo tecnico contenente gli impianti per la distribuzione dei fluidi
caldi e freddi e dell'energia elettrica, derivato dall'esistente centrale di cogenerazione.


L'area interessata dall'intervento di urbanizzazione copre una superficie complessiva di circa 170.000 m 2.
E' prevista la realizzazione di circa 7.000 m 2 di aree pavimentate per i parcheggi delle autovetture (circa
2
270 posti auto) e di altri 12.000 m destinati a parcheggio degli autocarri (circa 42 posti).





7 STATO DI AVANZAMENTO fase approvativa in corso


OPERA: Malpensa - opere di urbanizzazione M 7.2

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE

PREVISTA
Importi annui 5.000.000 10.000.000 6.500.000

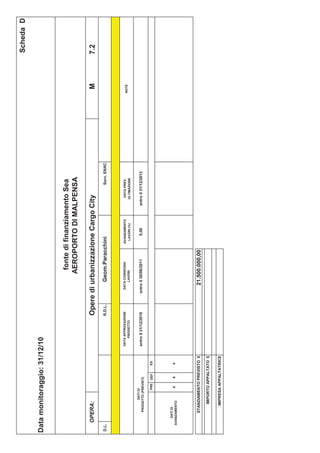

Scheda D



OPERA: Opere di urbanizzazione Cargo City M 7.2
D.L. R.D.L. Geom.Paracchini Sorv. ENAC

NOTE

DATI DI
PROGETTO (PREVISTI)

PRE DEF ES

DATI DI
AVANZAMENTO
x x x

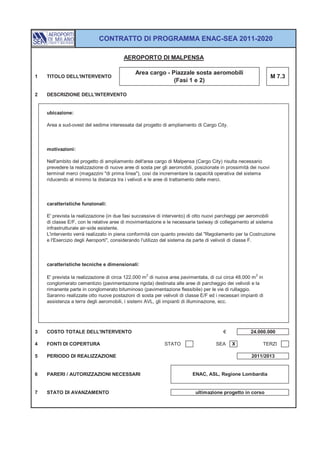

Area cargo - Piazzale sosta aeromobili
(Fasi 1 e 2)


ubicazione:


motivazioni:

Nell'ambito del progetto di ampliamento dell'area cargo di Malpensa (Cargo City) risulta necessario
prevedere la realizzazione di nuove aree di sosta per gli aeromobili, posizionate in prossimità dei nuovi
terminal merci (magazzini "di prima linea"), così da incrementare la capacità operativa del sistema
riducendo al minimo la distanza tra i velivoli e le aree di trattamento delle merci.


E' prevista la realizzazione (in due fasi successive di intervento) di otto nuovi parcheggi per aeromobili
di classe E/F, con le relative aree di movimentazione e le necessarie taxiway di collegamento al sistema
infrastrutturale air-side esistente.
L'intervento verrà realizzato in piena conformità con quanto previsto dal "Regolamento per la Costruzione
e l'Esercizio degli Aeroporti", considerando l'utilizzo del sistema da parte di velivoli di classe F.


E' prevista la realizzazione di circa 122.000 m 2 di nuova area pavimentata, di cui circa 48.000 m 2 in
conglomerato cementizio (pavimentazione rigida) destinata alle aree di parcheggio dei velivoli e la
rimanente parte in conglomerato bituminoso (pavimentazione flessibile) per le vie di rullaggio.
Saranno realizzate otto nuove postazioni di sosta per velivoli di classe E/F ed i necessari impianti di
assistenza a terra degli aeromobili, i sistemi AVL, gli impianti di illuminazione, ecc.





7 STATO DI AVANZAMENTO ultimazione progetto in corso

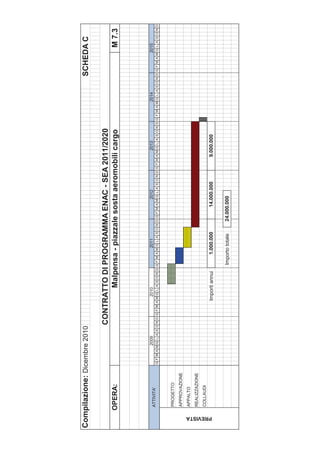

OPERA: Malpensa - piazzale sosta aeromobili cargo M 7.3

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 1.000.000 14.000.000 9.000.000

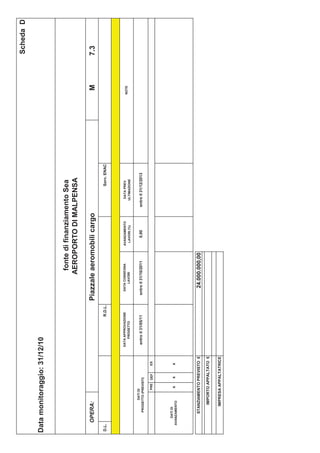

Scheda D



OPERA: Piazzale aeromobili cargo M 7.3
D.L. R.D.L. Sorv. ENAC

NOTE

DATI DI
PROGETTO (PREVISTI)

PRE DEF ES

DATI DI
AVANZAMENTO
x x x

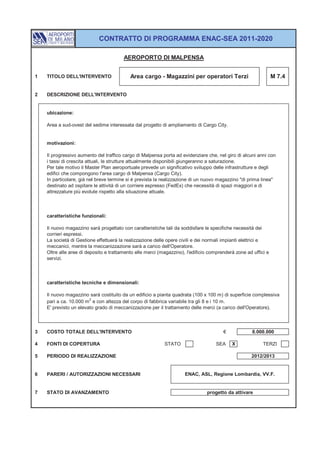

1 TITOLO DELL'INTERVENTO Area cargo - Magazzini per operatori Terzi M 7.4


ubicazione:


motivazioni:

Il progressivo aumento del traffico cargo di Malpensa porta ad evidenziare che, nel giro di alcuni anni con
i tassi di crescita attuali, le strutture attualmente disponibili giungeranno a saturazione.
Per tale motivo il Master Plan aeroportuale prevede un significativo sviluppo delle infrastrutture e degli
edifici che compongono l'area cargo di Malpensa (Cargo City).
In particolare, già nel breve termine si è prevista la realizzazione di un nuovo magazzino "di prima linea"
destinato ad ospitare le attività di un corriere espresso (FedEx) che necessità di spazi maggiori e di
attrezzature più evolute rispetto alla situazione attuale.


Il nuovo magazzino sarà progettato con caratteristiche tali da soddisfare le specifiche necessità dei
corrieri espressi.
La società di Gestione effettuerà la realizzazione delle opere civili e dei normali impianti elettrici e
meccanici, mentre la meccanizzazione sarà a carico dell'Operatore.
Oltre alle aree di deposito e trattamento elle merci (magazzino), l'edificio comprenderà zone ad uffici e
servizi.


Il nuovo magazzino sarà costituito da un edificio a pianta quadrata (100 x 100 m) di superficie complessiva
pari a ca. 10.000 m 2 e con altezza del corpo di fabbrica variabile tra gli 8 e i 10 m.
E' previsto un elevato grado di meccanizzazione per il trattamento delle merci (a carico dell'Operatore).




6 PARERI / AUTORIZZAZIONI NECESSARI ENAC, ASL, Regione Lombardia, VV.F.

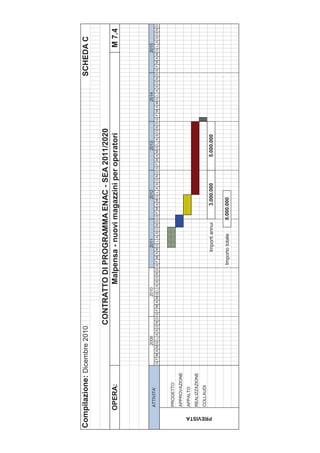

OPERA: Malpensa - nuovi magazzini per operatori M 7.4

2009 2010 2011 2012 2013 2014 2015
ATTIVITA'

PROGETTO
APPROVAZIONE
APPALTO
REALIZZAZIONE
COLLAUDI

PREVISTA
Importi annui 3.000.000 5.000.000


Scheda D

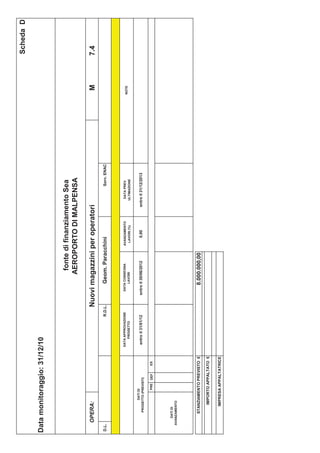

OPERA: Nuovi magazzini per operatori M 7.4

NOTE

DATI DI
PROGETTO (PREVISTI)

PRE DEF ES

DATI DI
AVANZAMENTO
