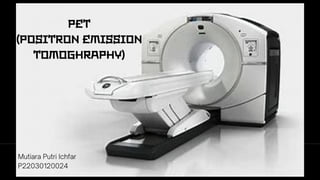

- 1. Mutiara Putri Ichfar P22030120024 PET (POSITRONEMISSION TOMOGHRAPHY)
- 2. PET PET (Positron EmissionTomography) adalah metode visualisasi metabolisme tubuh menggunakan radioisotop pemancar positron. PET biasanya digabung dengan CT menjadi PET-CT. PET-CT merupakan suatu alat modalitas hybrid yang gabungan dari kedoktoren nuklir dengan radiologi (CT SCAN).
- 3.
- 4.

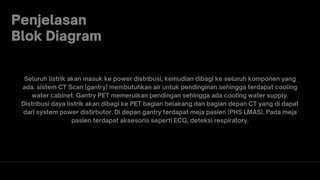

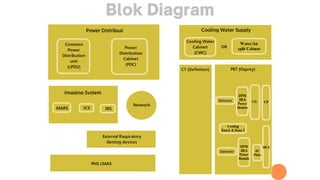

- 5. Penjelasan Blok Diagram Seluruh listrikakan masuk ke power distribusi, kemudian dibagi ke seluruh komponen yang ada. sistem CT Scan (gantry) membutuhkan air untuk pendinginan sehingga terdapat cooling water cabinet. Gantry PET memerulkan pendingan sehingga ada cooling water supply. Distribusi daya listrik akan dibagi ke PET bagian belakang dan bagian depan CT yang di dapat dari system power distirbutor. Di depan gantry terdapat meja pasien (PHS LMAS). Pada meja pasien terdapat aksesoris seperti ECG, deteksi respiratory.

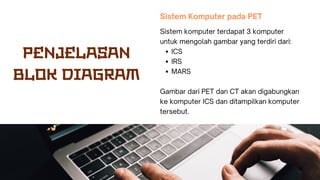

- 6. Sistem Komputer padaPET ICS IRS MARS Sistem komputer terdapat 3 komputer untuk mengolah gambar yang terdiri dari: Gambar dari PET dan CT akan digabungkan ke komputer ICS dan ditampilkan komputer tersebut. PENJELASAN BLOK DIAGRAM

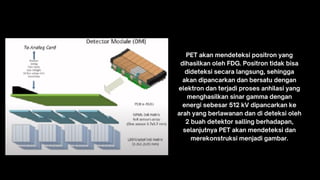

- 7. PET akan mendeteksipositron yang dihasilkan oleh FDG. Positron tidak bisa dideteksi secara langsung, sehingga akan dipancarkan dan bersatu dengan elektron dan terjadi proses anhilasi yang menghasilkan sinar gamma dengan energi sebesar 512 kV dipancarkan ke arah yang berlawanan dan di deteksi oleh 2 buah detektor salling berhadapan, selanjutnya PET akan mendeteksi dan merekonstruksi menjadi gambar.

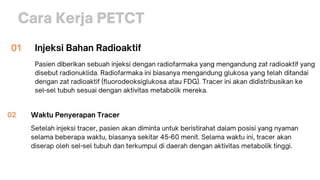

- 8. Cara Kerja PETCT InjeksiBahan Radioaktif Pasien diberikan sebuah injeksi dengan radiofarmaka yang mengandung zat radioaktif yang disebut radionuklida. Radiofarmaka ini biasanya mengandung glukosa yang telah ditandai dengan zat radioaktif (fluorodeoksiglukosa atau FDG). Tracer ini akan didistribusikan ke sel-sel tubuh sesuai dengan aktivitas metabolik mereka. 01 Waktu Penyerapan Tracer Setelah injeksi tracer, pasien akan diminta untuk beristirahat dalam posisi yang nyaman selama beberapa waktu, biasanya sekitar 45-60 menit. Selama waktu ini, tracer akan diserap oleh sel-sel tubuh dan terkumpul di daerah dengan aktivitas metabolik tinggi. 02
- 9. Cara Kerja PETCT Pemindaian PET MesinPET menggunakan detektor yang terdiri dari kristal scintillation untuk mendeteksi partikel positron yang dilepaskan oleh bahan radioaktif di dalam tubuh. Ketika partikel positron ini bertemu dengan elektron di dalam tubuh, mereka saling berinteraksi dan menghasilkan dua sinar gamma yang berlawanan arah.Ketika sinar gamma masuk ke kristal scintillation, mereka akan menghasilkan cahaya yang terdeteksi oleh detektor. Data dari detektor ini digunakan untuk membuat gambar tiga dimensi yang menunjukkan aktivitas metabolik di dalam tubuh. 03

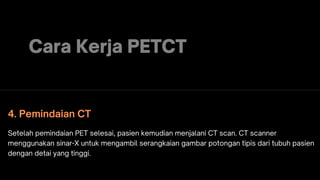

- 10. Cara Kerja PETCT 4.Pemindaian CT Setelah pemindaian PET selesai, pasien kemudian menjalani CT scan. CT scanner menggunakan sinar-X untuk mengambil serangkaian gambar potongan tipis dari tubuh pasien dengan detai yang tinggi.
- 11. Cara Kerja PETCT 5. Pencocokandan Interpretasi Data dari pemindaian PET dan CT digabungkan untuk membuat gambar gabungan yang memberikan informasi tentang lokasi dan tingkat aktivitas metabolik. Ini memungkinkan dokter untuk mengidentifikasi adanya kelainan atau perubahan patologis dalam organ dan jaringan tubuh.
