1. MOTHERBOARD

2. Pengertian Motherboard
• Papan Sirkuit Cetak (Printed Circuit Board,
disingkat PCB) yang memuat komponen-
komponen utama komputer atau perangkat
lainnya.
• Dengan adanya motherboard, komponen-
komponen utama komputer dapat
berkomunikasi satu sama lain dalam sebuah
sistem, seperti CPU (central processing unit),
memory card dan hard disk.

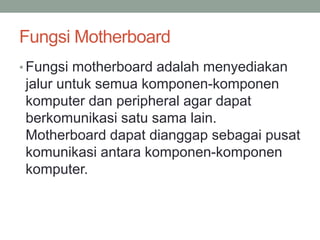

3. Fungsi Motherboard
• Fungsi motherboard adalah menyediakan
jalur untuk semua komponen-komponen
komputer dan peripheral agar dapat
berkomunikasi satu sama lain.
Motherboard dapat dianggap sebagai pusat
komunikasi antara komponen-komponen
komputer.

4. Komponen-komponen Pada Motherboard

5. 1. CPU Socket
CPU Socket atau
sering di
sebut Socket
Processor adalah
socket tempat di
mana processor di
pasang. Setiap
mobo mempunyai
socket prosesor
yang berbeda-
beda, teragantung
jenis prosesor apa
yang digunakan.

6. 2. DRAM Slot
Memory
DRAM Slot
Memory atau lebih
mudahnya Slot
RAM adalah slot
yang digunakan
untuk memasang
RAM (Random
Acces Memory)
pada
motherboard. Slot
RAM juga memiliki
jenis yang berbeda
sesuai jenis RAM
yang dipakai.

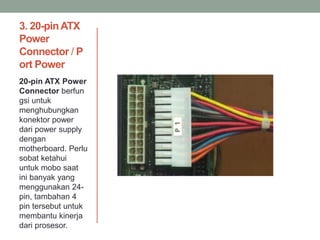

7. 3. 20-pinATX
Power
Connector / P
ort Power
20-pin ATX Power
Connector berfun
gsi untuk
menghubungkan
konektor power
dari power supply
dengan
motherboard. Perlu
sobat ketahui
untuk mobo saat
ini banyak yang
menggunakan 24-
pin, tambahan 4
pin tersebut untuk
membantu kinerja
dari prosesor.

8. 4. Fan Header
Fan
Header berfungsi
untuk memberikan
daya pada kipas
yang terpasang
pada heatsink
processor dan
sebagai penyedia
tegangan untuk
kipas processor.

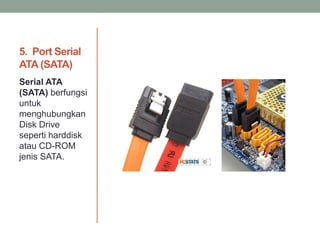

9. 5. Port Serial
ATA (SATA)
Serial ATA
(SATA) berfungsi
untuk
menghubungkan
Disk Drive
seperti harddisk
atau CD-ROM
jenis SATA.

10. 6. Port IDE
(Integrated
Drive
Electronics)
IDE (Integrated
Drive
Electronics)
berfungsi untuk
menghubungkan
Disk Drive
seperti harddisk
atau CD-ROM
jenis IDE.

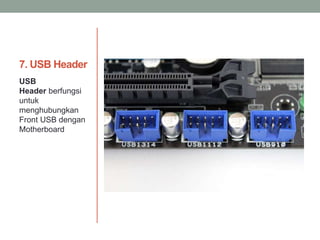

11. 7. USB Header
USB
Header berfungsi
untuk
menghubungkan
Front USB dengan
Motherboard

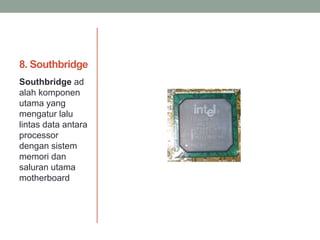

12. 8. Southbridge
Southbridge ad
alah komponen
utama yang
mengatur lalu
lintas data antara
processor
dengan sistem
memori dan
saluran utama
motherboard

13. 9. Northbridge
(With Cooler)
Northbridge adalah
bagian yang
menghubungkan
prosesor (CPU) ke
sistem memori dan
graphics controller (AGP
dan PCI Express)
melalui bus
berkecepatan tinggi, dan
ke southbridge.

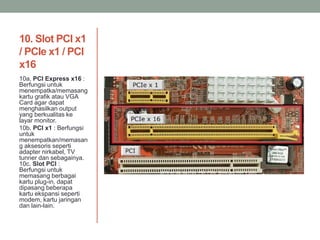

14. 10. Slot PCI x1
/ PCIe x1 / PCI
x16
10a. PCI Express x16 :
Berfungsi untuk
menempatka/memasang
kartu grafik atau VGA
Card agar dapat
menghasilkan output
yang berkualitas ke
layar monitor.
10b. PCI x1 : Berfungsi
untuk
menempatkan/memasan
g aksesoris seperti
adapter nirkabel, TV
tunner dan sebagainya.
10c. Slot PCI :
Berfungsi untuk
memasang berbagai
kartu plug-in, dapat
dipasang beberapa
kartu ekspansi seperti
modem, kartu jaringan
dan lain-lain.

15. 11. SlotAGP
(Accelerated
Graphics Port)
AGP berfungsi
menempatkan
kartu grafik/VGA
Card yang
berjenis AGP.

16. 12. BIOS
BIOS adalah
memori permanen
tempat
tersimpannya data
seperti tanggal
serta pengaturan
dari komponen
komputer.

17. 13. Battery
CMOS
CMOS Berfungsi
untuk memyimpan
memori dari chip
CMOS yang berisi
tanggal, waktu,
jenis perangkat
keras dan
pengaturan lainnya
khusus untuk
komputer.

18. TUGAS KELOMPOK
Cari fungsi dan perbedaan Southbridge dan
Northbridge pada Morherboard
Tulis di selembar kertas
(Kelompok 4 orang)
