1. M IŠRUSIS LAIDININKŲ JUNGIMAS

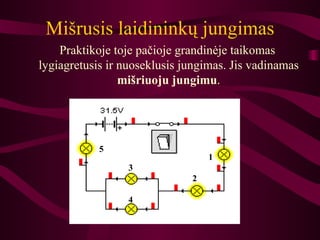

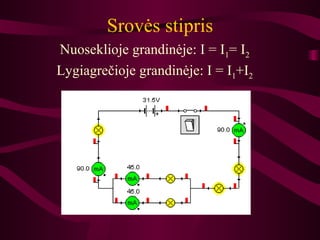

2. Mišrusis laidininkų jungimas Praktikoje toje pačioje grandinėje taikomas lygiagretusis ir nuoseklusis jungimas. Jis vadinamas mišriuoju jungimu . 5 3 4 2 1

3. Srovės stipris Nuoseklioje grandinėje : I = I 1 = I 2 Lygiagre čioje grandinėje : I = I 1 +I 2

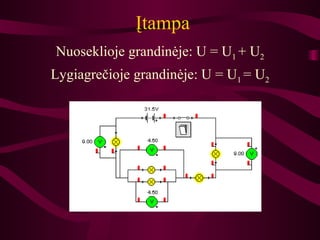

4. Įtampa Nuoseklioje grandinėje : U = U 1 + U 2 Lygiagre čioje grandinėje : U = U 1 = U 2

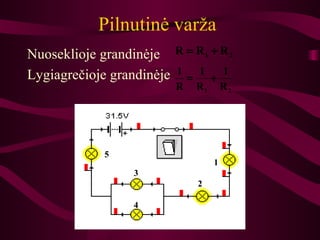

5. Pilnutinė varža Nuoseklioje grandinėje Lygiagrečioje grandinėje 5 3 4 2 1

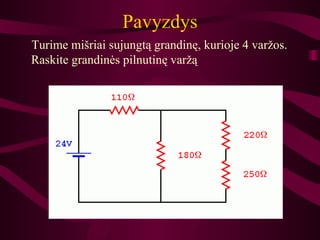

6. Pavyzdys Turime mišriai sujungtą grandinę, kurioje 4 varžos. Raskite grandinės pilnutinę varžą

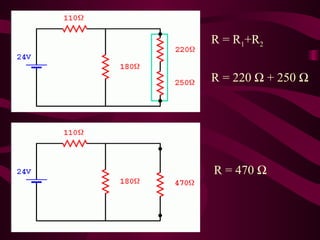

7. R = 470  R = R 1 +R 2 R = 220  + 250 

8. R = 130 

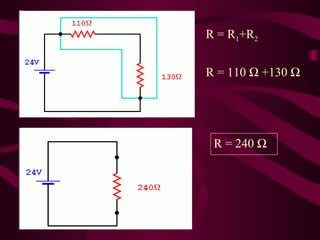

9. R = 240  R = R 1 +R 2 R = 110  +130 

10. Užduotis 1 Turime 5 mi šriai sujungtas varžas. Raskite grandinės pilnutinę varžą R 1 =50  R 2 =10  R 3 =10  R 4 =20  R 5 =36 

11. U žduotis 2 Remdamiesi duota grandine nustatykite srovės stiprį tenkantį kiekvienai varžai. R 1= R 2 = R 3 =

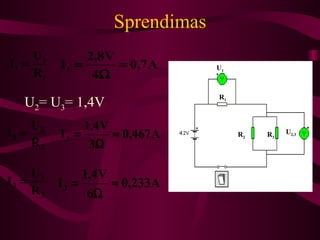

12. Sprendimas U 2 = U 3 = 1,4V R 1 R 2 R 3 U 2,3 U 1

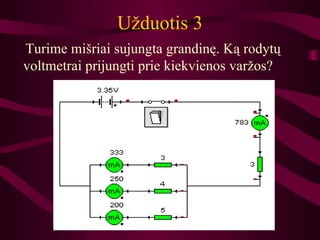

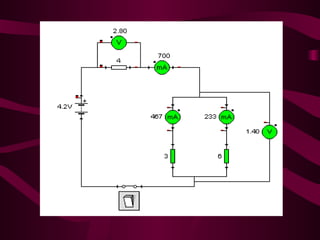

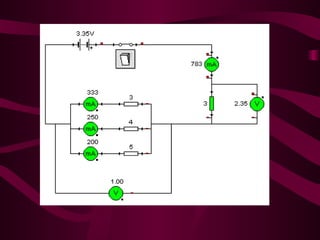

14. Užduotis 3 Turime m išriai sujungt a grandinę. Ką rodytų voltmetrai pr i jungti prie kiekvienos varžos ?

16. Nam ų darbai Išmokti 7.3 paragrafą. Atlikti užduotis : 9 užd. 159 p. 12 užd. 160 p. Pasiruo š ti kontroliniam darbui .
