Microsoft Tunnel 概要

April, 26. – 28. 2021
MICROSOFT 365 VIRTUAL MARATHON 2021
m365virtualmarathon.com #M365VM
Microsoft Tunnel 概要
Yutaro Tamai
Twitter : @tamai_pc
Blog : sccm.jp

MICROSOFT 365 VIRTUAL MARATHON 2021 スポンサー

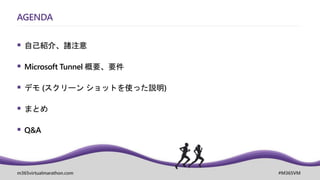

AGENDA
 自己紹介、諸注意
 Microsoft Tunnel 概要、要件
 デモ (スクリーンショットを使った説明)
 まとめ
 Q&A

Who are you?
名前玉井裕太郎
趣味自宅サーバー (TDC : Tamai Data Center) にて、
Hyper-V を用いて、Configuration Manager や
Microsoft 365 等の検証をすること
所属 SCUGJ (Windows Server & Cloud User Group
Japan) コアメンバー
Japan EMS Users Group スタッフ
仕事保険会社の IT 部門の社員
Blog https://sccm.jp/
Award Microsoft MVP (Enterprise Mobility)
@tamai_pc

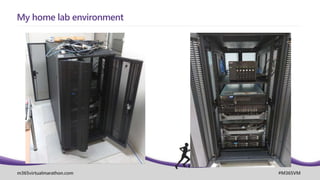

My home lab environment

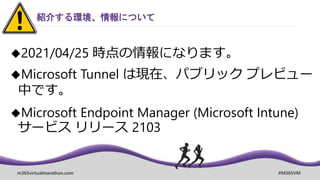

紹介する環境、情報について
2021/04/25 時点の情報になります。
Microsoft Tunnel は現在、パブリックプレビュー
中です。
Microsoft Endpoint Manager (Microsoft Intune)
サービスリリース 2103

April, 26. – 28. 2021
Microsoft Tunnel 概要、要件

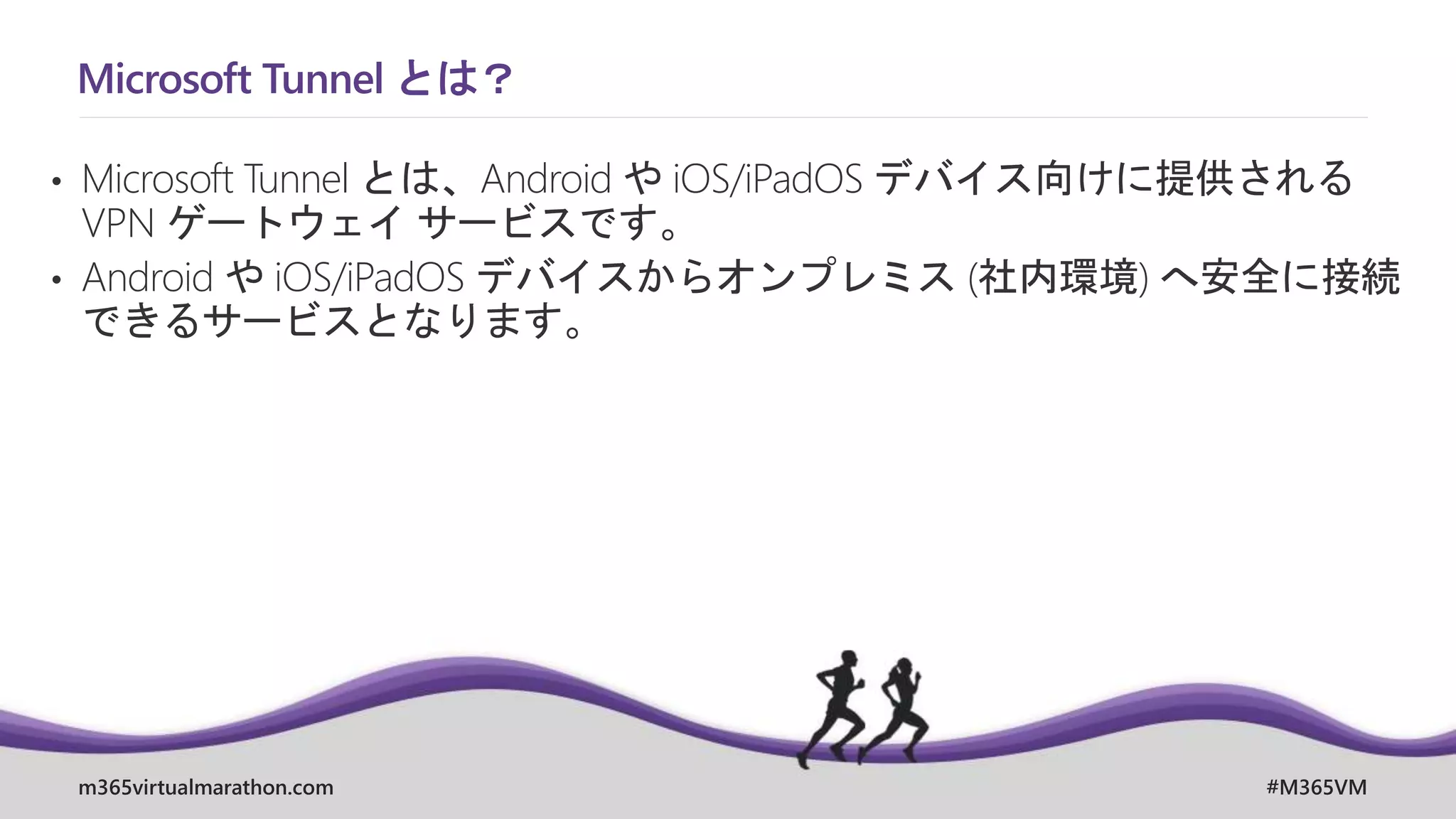

Microsoft Tunnel とは？
• Microsoft Tunnel とは、Android や iOS/iPadOS デバイス向けに提供される
VPN ゲートウェイサービスです。
• Android や iOS/iPadOS デバイスからオンプレミス (社内環境) へ安全に接続
できるサービスとなります。

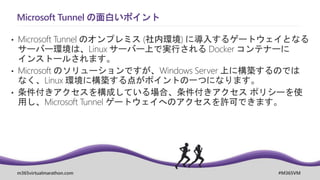

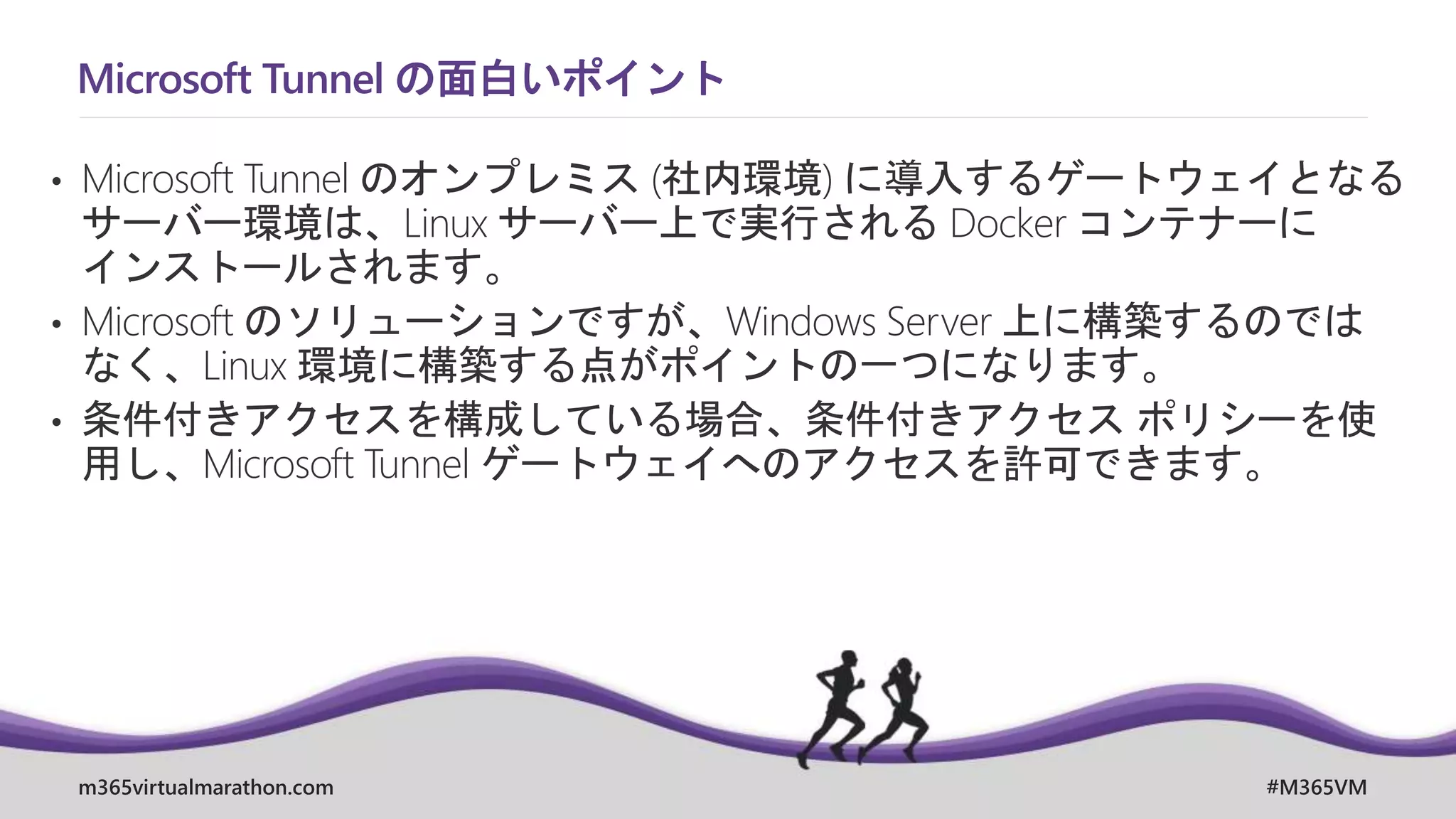

Microsoft Tunnel の面白いポイント
• Microsoft Tunnel のオンプレミス (社内環境) に導入するゲートウェイとなる
サーバー環境は、Linux サーバー上で実行される Docker コンテナーに
インストールされます。
• Microsoft のソリューションですが、Windows Server 上に構築するのでは
なく、Linux 環境に構築する点がポイントの一つになります。
• 条件付きアクセスを構成している場合、条件付きアクセスポリシーを使
用し、Microsoft Tunnel ゲートウェイへのアクセスを許可できます。

Microsoft Tunnel のアーキテクチャ

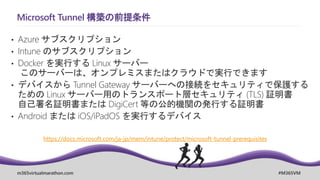

Microsoft Tunnel 構築の前提条件
• Azure サブスクリプション
• Intune のサブスクリプション
• Docker を実行する Linux サーバー
このサーバーは、オンプレミスまたはクラウドで実行できます
• デバイスから Tunnel Gateway サーバーへの接続をセキュリティで保護する
ための Linux サーバー用のトランスポート層セキュリティ (TLS) 証明書
自己署名証明書または DigiCert 等の公的機関の発行する証明書
• Android または iOS/iPadOS を実行するデバイス
https://docs.microsoft.com/ja-jp/mem/intune/protect/microsoft-tunnel-prerequisites

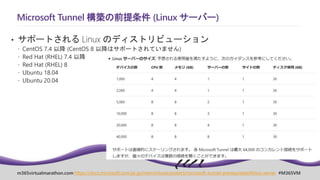

Microsoft Tunnel 構築の前提条件 (Linux サーバー)
• サポートされる Linux のディストリビューション
 CentOS 7.4 以降 (CentOS 8 以降はサポートされていません)
 Red Hat (RHEL) 7.4 以降
 Red Hat (RHEL) 8
 Ubuntu 18.04
 Ubuntu 20.04
https://docs.microsoft.com/ja-jp/mem/intune/protect/microsoft-tunnel-prerequisites#linux-server

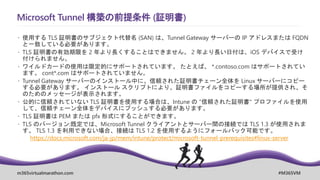

Microsoft Tunnel 構築の前提条件 (証明書)
 使用する TLS 証明書のサブジェクト代替名 (SAN) は、Tunnel Gateway サーバーの IP アドレスまたは FQDN
と一致している必要があります。
 TLS 証明書の有効期限を 2 年より長くすることはできません。 2 年より長い日付は、iOS デバイスで受け
付けられません。
 ワイルドカードの使用は限定的にサポートされています。たとえば、 *.contoso.com はサポートされてい
ます。 cont*.com はサポートされていません。
 Tunnel Gateway サーバーのインストール中に、信頼された証明書チェーン全体を Linux サーバーにコピー
する必要があります。インストールスクリプトにより、証明書ファイルをコピーする場所が提供され、そ
のためのメッセージが表示されます。
 公的に信頼されていない TLS 証明書を使用する場合は、Intune の "信頼された証明書" プロファイルを使用
して、信頼チェーン全体をデバイスにプッシュする必要があります。
 TLS 証明書は PEM または pfx 形式にすることができます。
 TLS のバージョン:既定では、Microsoft Tunnel クライアントとサーバー間の接続では TLS 1.3 が使用されま
す。 TLS 1.3 を利用できない場合、接続は TLS 1.2 を使用するようにフォールバック可能です。
https://docs.microsoft.com/ja-jp/mem/intune/protect/microsoft-tunnel-prerequisites#linux-server

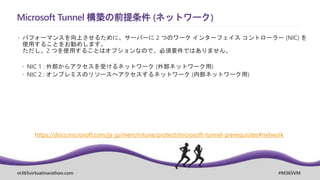

Microsoft Tunnel 構築の前提条件 (ネットワーク)
 パフォーマンスを向上させるために、サーバーに 2 つのワークインターフェイスコントローラー (NIC) を
使用することをお勧めします。
ただし、2 つを使用することはオプションなので、必須要件ではありません。
 NIC 1 : 外部からアクセスを受けるネットワーク (外部ネットワーク用)
 NIC 2 : オンプレミスのリソースへアクセスするネットワーク (内部ネットワーク用)
https://docs.microsoft.com/ja-jp/mem/intune/protect/microsoft-tunnel-prerequisites#network

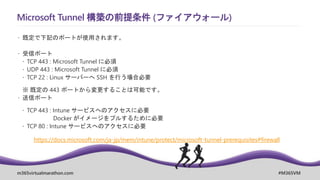

Microsoft Tunnel 構築の前提条件 (ファイアウォール)
 既定で下記のポートが使用されます。
 受信ポート
 TCP 443 : Microsoft Tunnel に必須
 UDP 443 : Microsoft Tunnel に必須
 TCP 22 : Linux サーバーへ SSH を行う場合必要
※ 既定の 443 ポートから変更することは可能です。
 送信ポート
 TCP 443 : Intune サービスへのアクセスに必要
Docker がイメージをプルするために必要
 TCP 80 : Intune サービスへのアクセスに必要
https://docs.microsoft.com/ja-jp/mem/intune/protect/microsoft-tunnel-prerequisites#firewall

April, 26. – 28. 2021
Demo

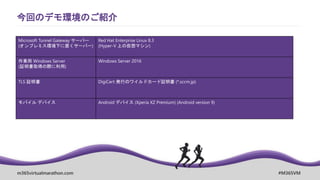

今回のデモ環境のご紹介
Microsoft Tunnel Gateway サーバー
(オンプレミス環境下に置くサーバー)
Red Hat Enterprise Linux 8.3
(Hyper-V 上の仮想マシン)
作業用 Windows Server
(証明書取得の際に利用)
Windows Server 2016
TLS 証明書 DigiCert 発行のワイルドカード証明書 (*.sccm.jp)
モバイルデバイス Android デバイス (Xperia XZ Premium) (Android version 9)

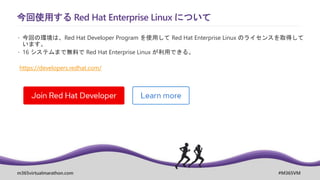

今回使用する Red Hat Enterprise Linux について
 今回の環境は、Red Hat Developer Program を使用して Red Hat Enterprise Linux のライセンスを取得して
います。
 16 システムまで無料で Red Hat Enterprise Linux が利用できる。
https://developers.redhat.com/

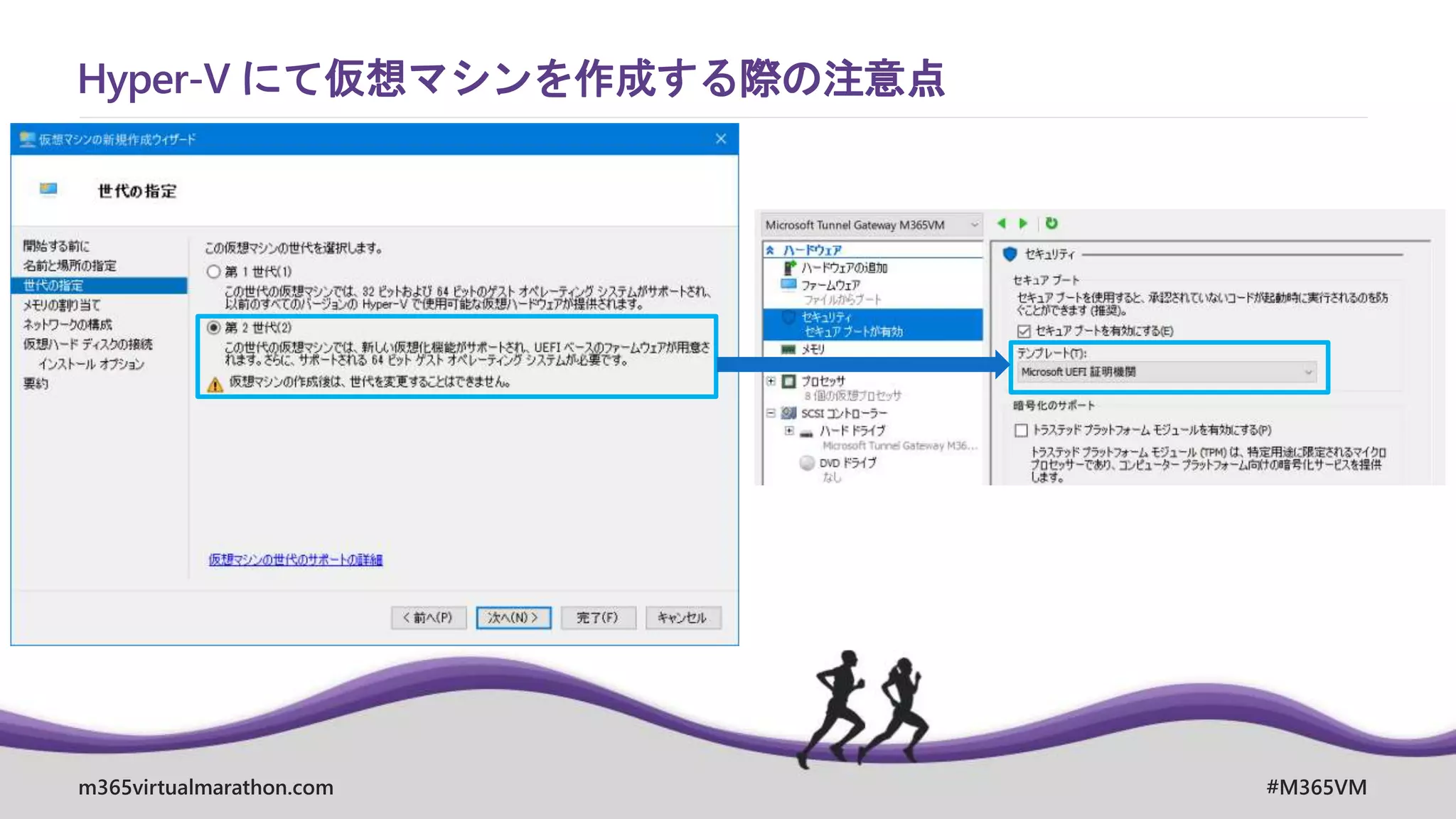

Hyper-V にて仮想マシンを作成する際の注意点

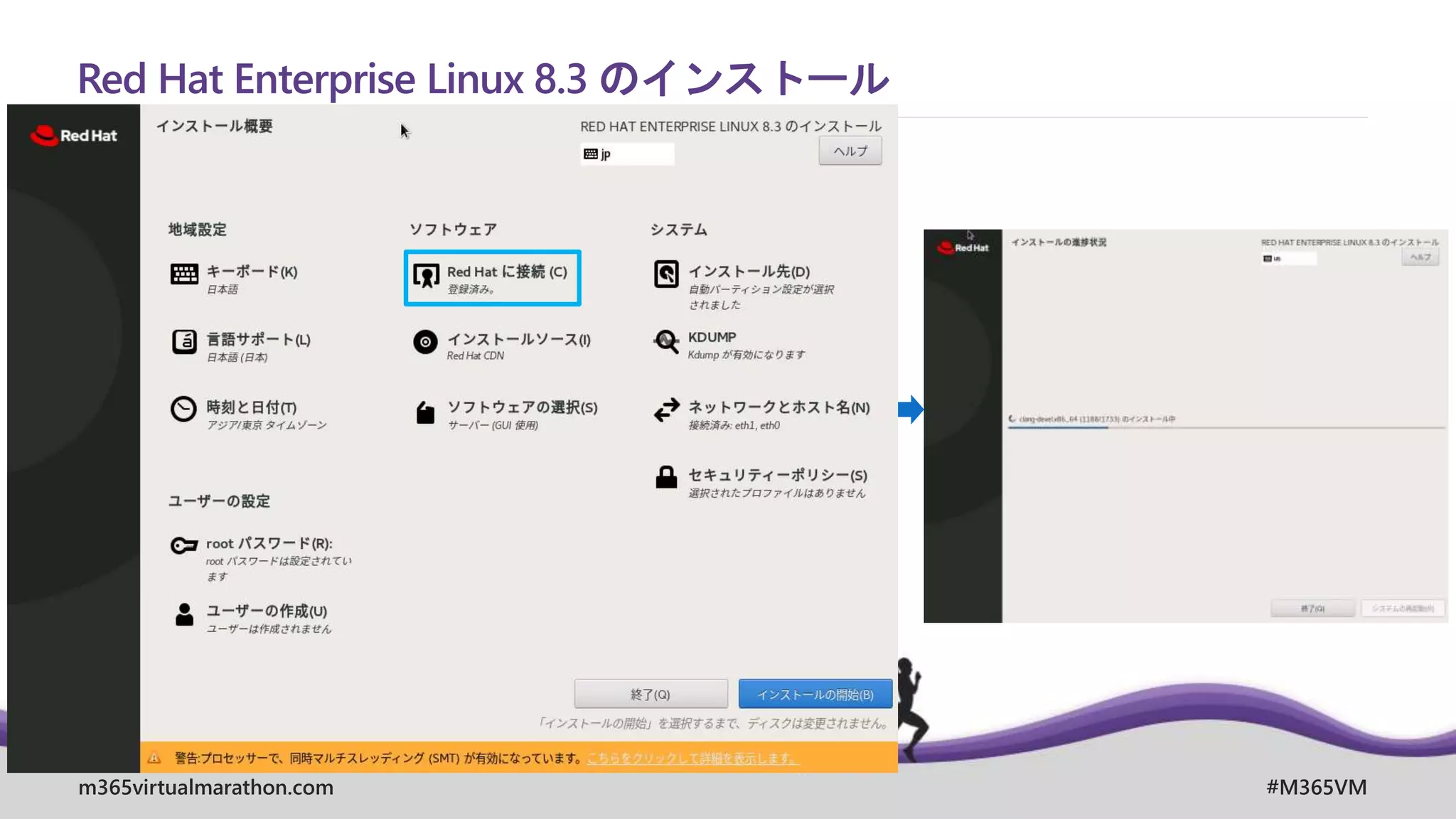

Red Hat Enterprise Linux 8.3 のインストール

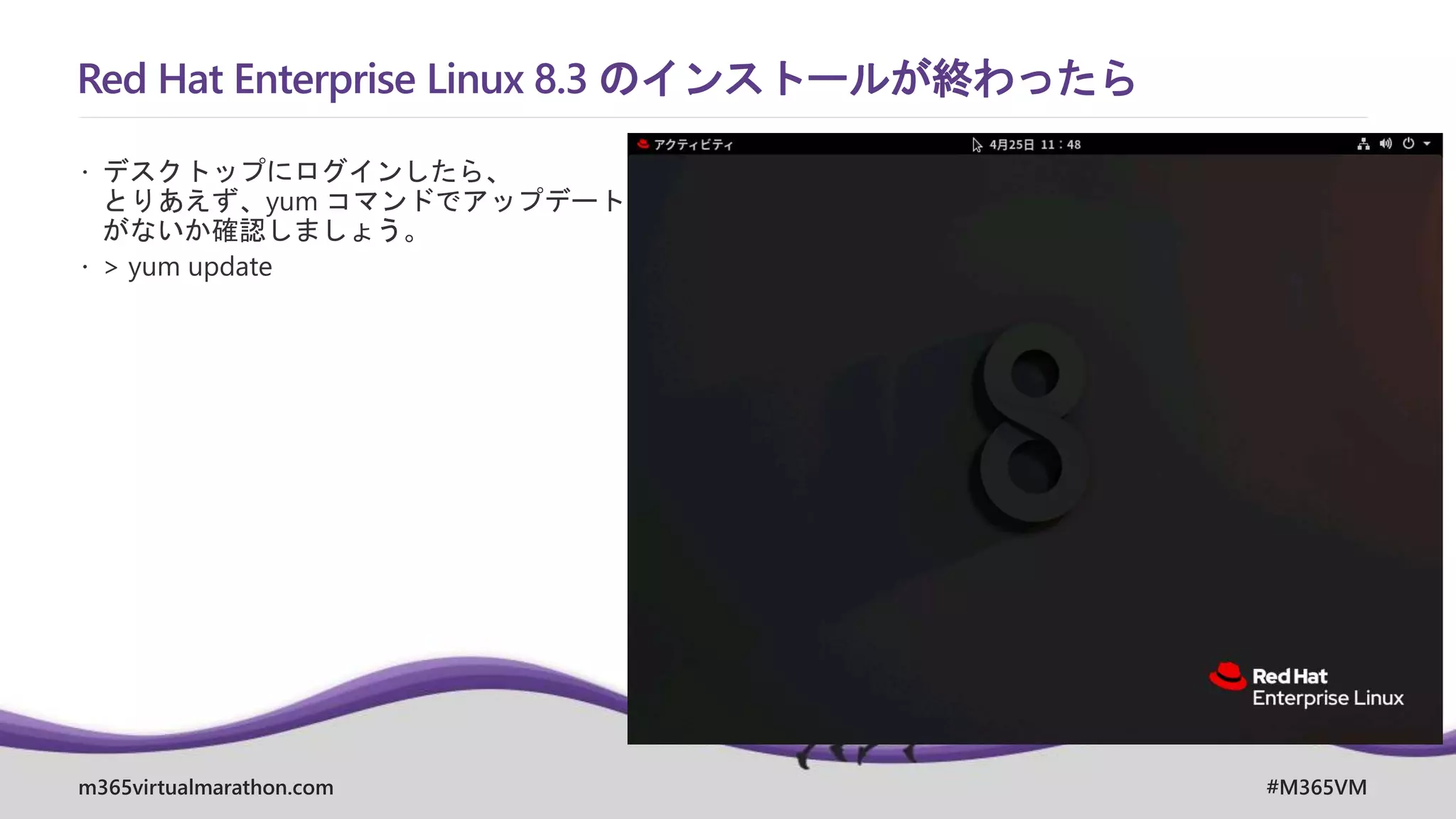

Red Hat Enterprise Linux 8.3 のインストールが終わったら
 デスクトップにログインしたら、
とりあえず、yum コマンドでアップデート
がないか確認しましょう。
 > yum update

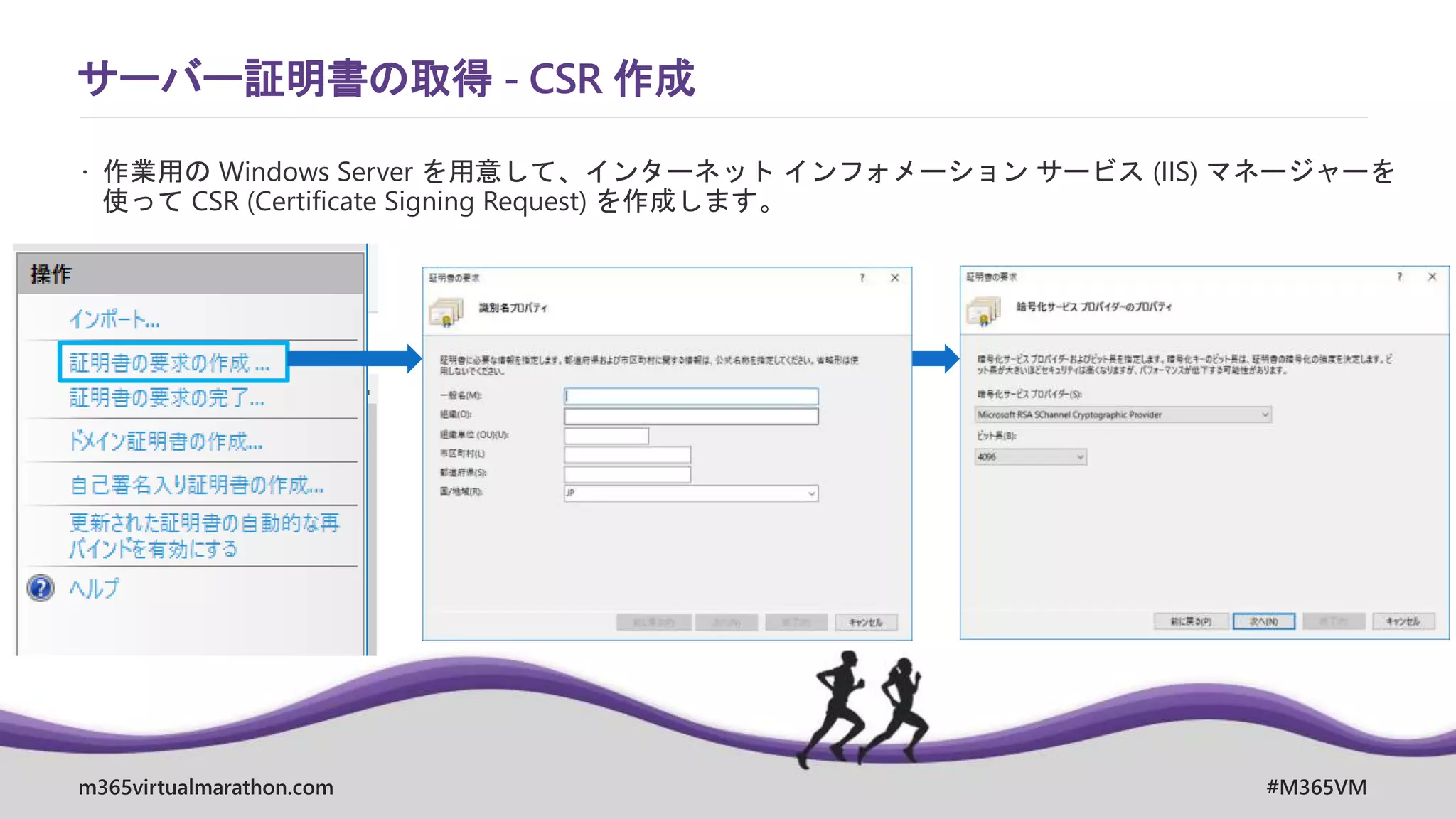

サーバー証明書の取得 - CSR 作成
 作業用の Windows Server を用意して、インターネットインフォメーションサービス (IIS) マネージャーを
使って CSR (Certificate Signing Request) を作成します。

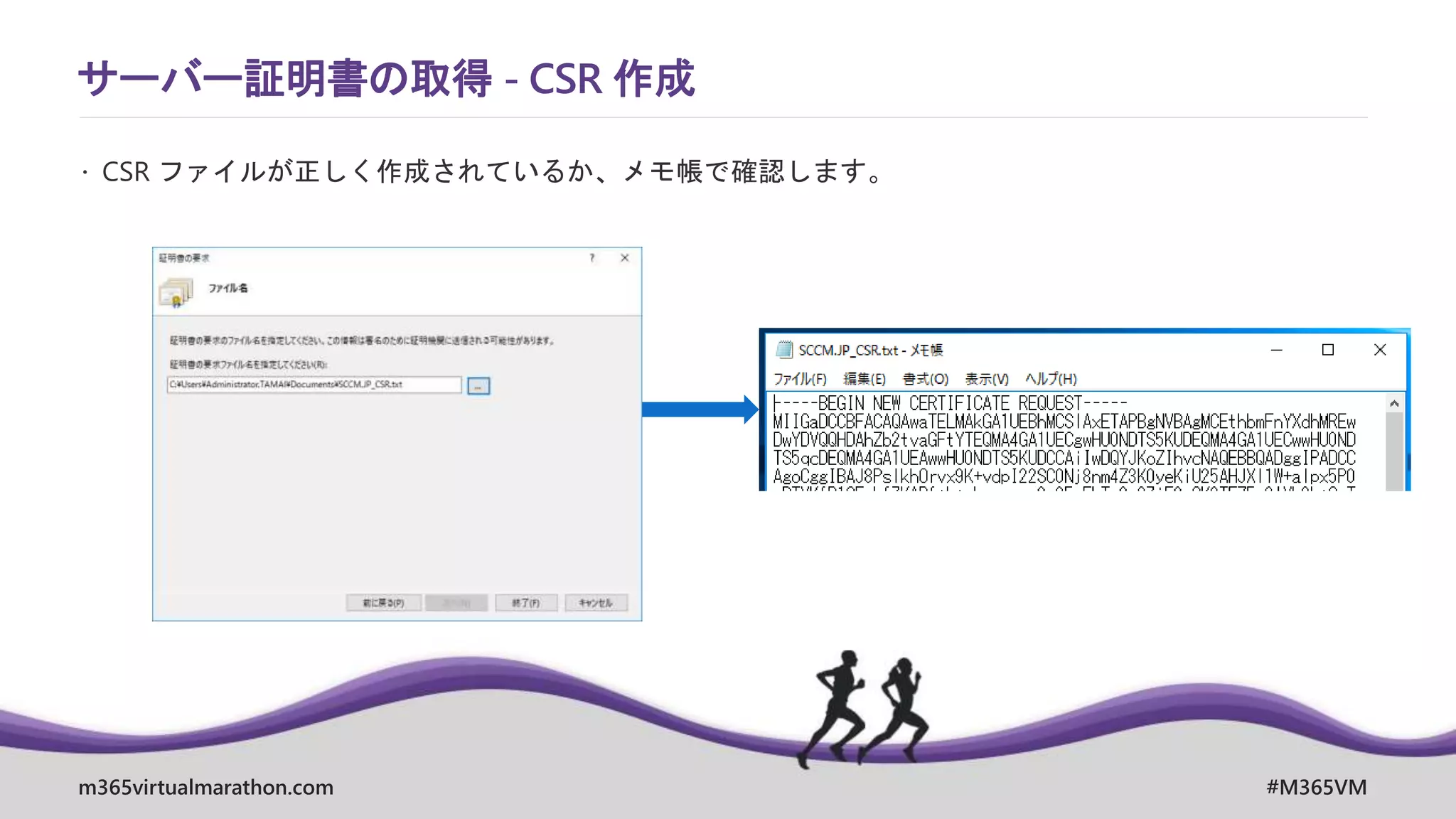

サーバー証明書の取得 - CSR 作成
 CSR ファイルが正しく作成されているか、メモ帳で確認します。

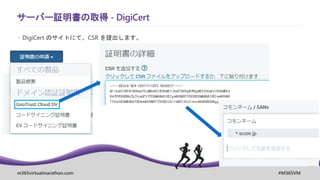

サーバー証明書の取得 - DigiCert
 DigiCert のサイトにて、CSR を提出します。

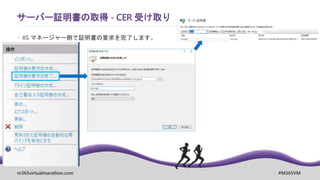

サーバー証明書の取得 - CER 受け取り
 IIS マネージャー側で証明書の要求を完了します。

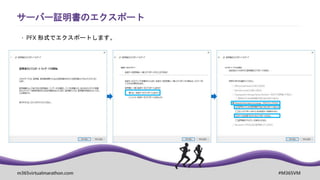

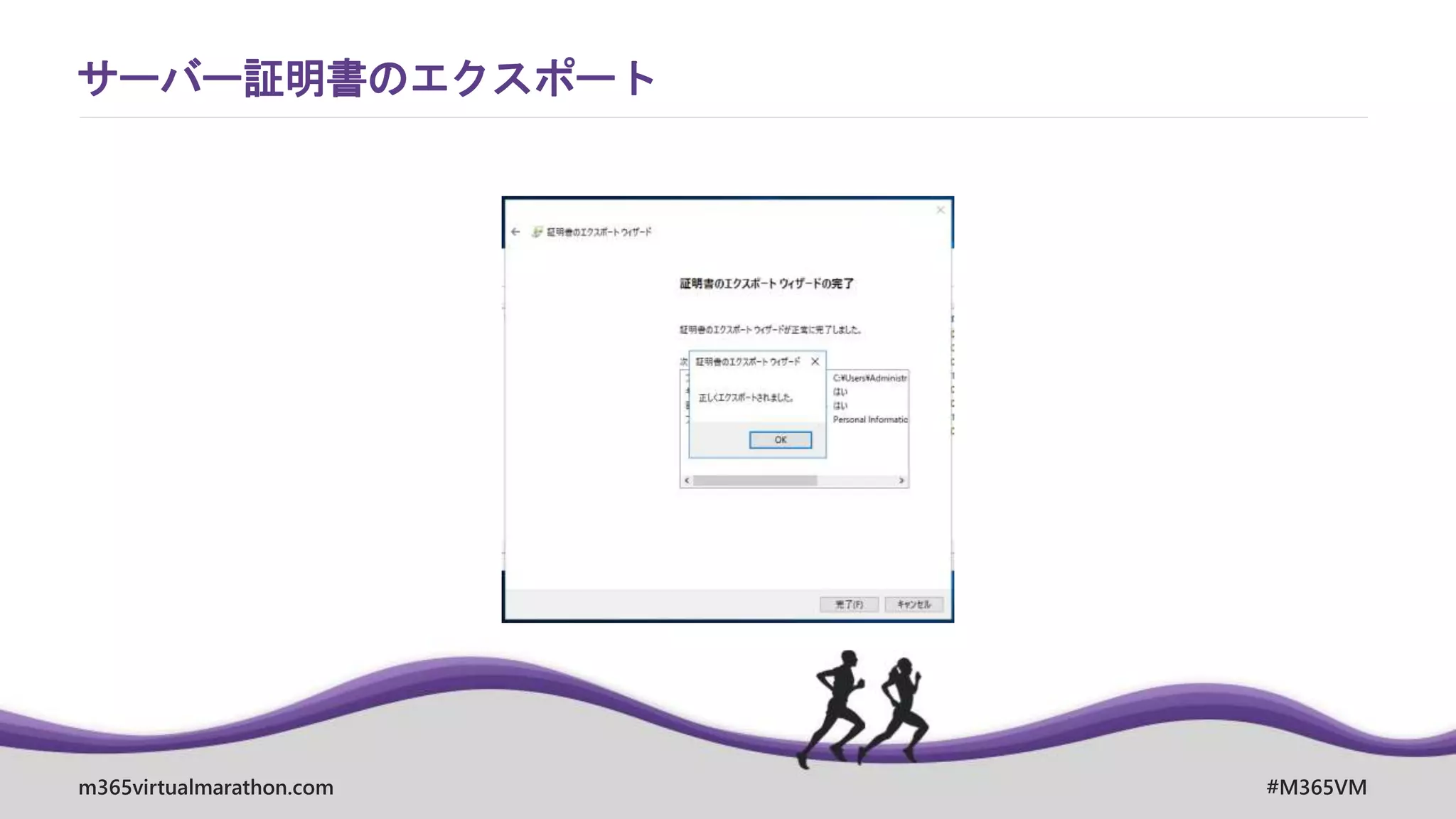

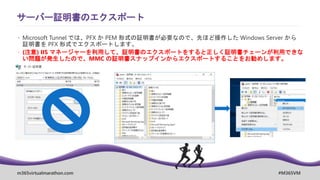

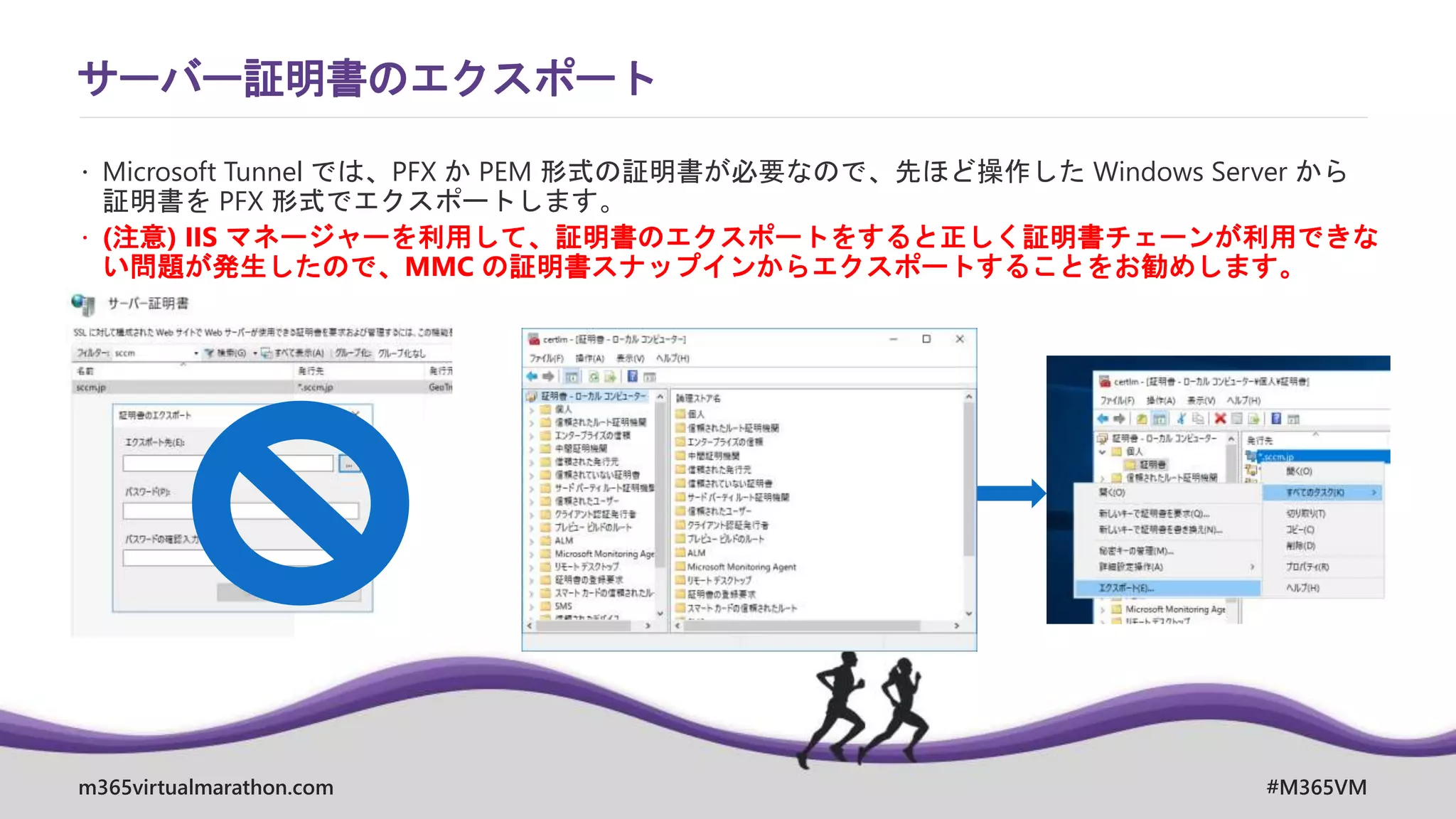

サーバー証明書のエクスポート
 Microsoft Tunnel では、PFX か PEM 形式の証明書が必要なので、先ほど操作した Windows Server から
証明書を PFX 形式でエクスポートします。
 (注意) IIS マネージャーを利用して、証明書のエクスポートをすると正しく証明書チェーンが利用できな
い問題が発生したので、MMC の証明書スナップインからエクスポートすることをお勧めします。

 PFX 形式でエクスポートします。

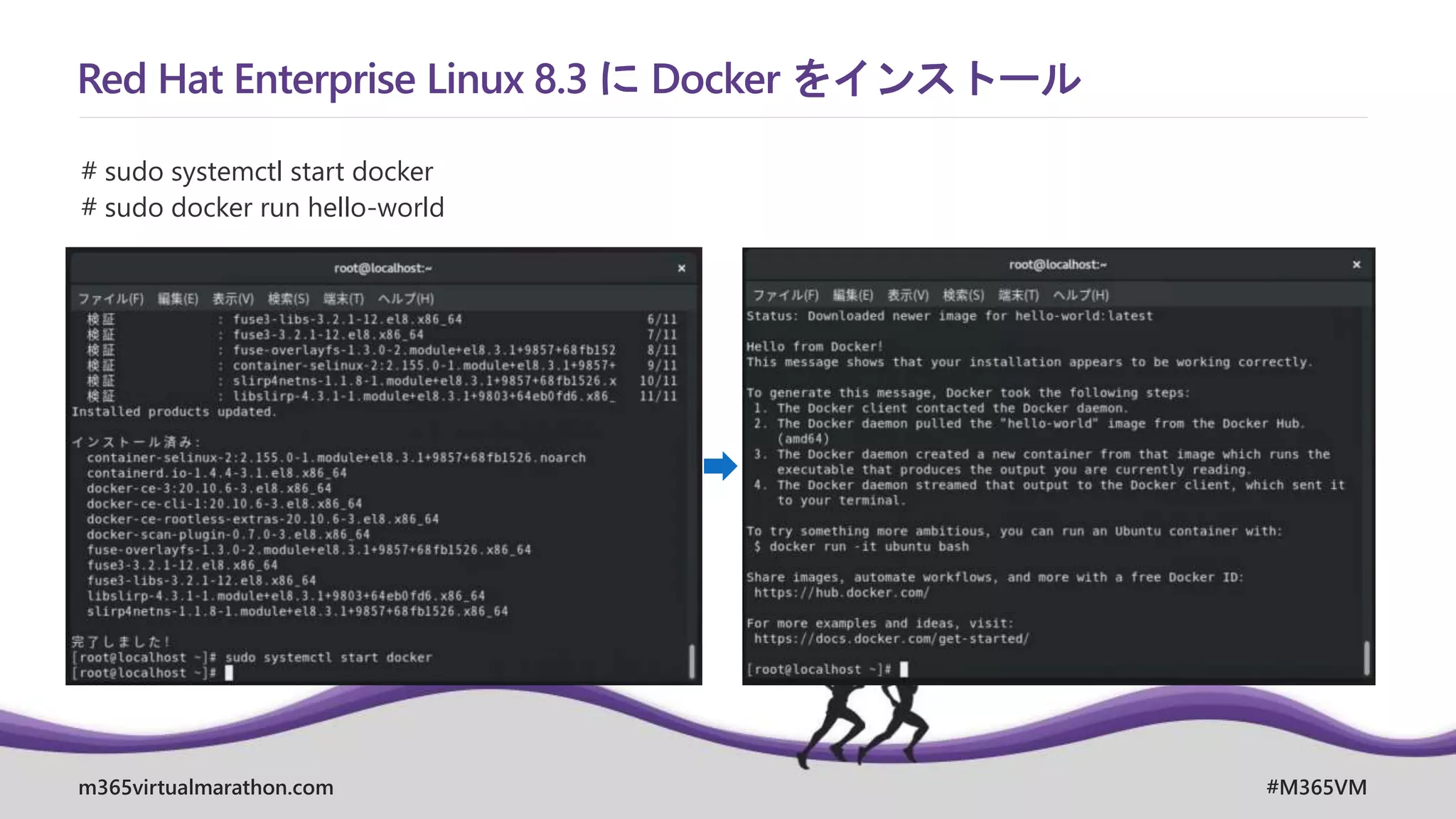

Red Hat Enterprise Linux 8.3 に Docker をインストール
 Install Docker Engine on CentOS https://docs.docker.com/engine/install/centos/
# sudo yum install -y yum-utils
# sudo yum-config-manager
–add-repo
https://download.docker.com/linux/centos/docker-ce.repo

# sudo yum install docker-ce docker-ce-cli containerd.io
依存関係でエラーが発生する

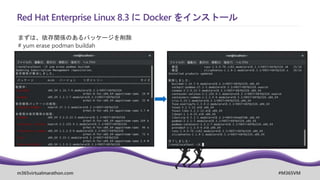

まずは、依存関係のあるパッケージを削除
# yum erase podman buildah

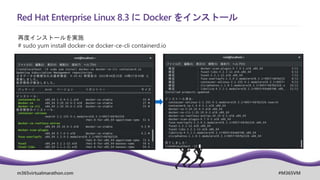

再度インストールを実施
# sudo yum install docker-ce docker-ce-cli containerd.io

# sudo systemctl start docker
# sudo docker run hello-world

Microsoft エンドポイントマネージャー (MEM) 管理センターでの設定
 Microsoft エンドポイントマネージャー管理センターにアクセスします。
https://endpoint.microsoft.com/
 [テナント管理] > [Microsoft Tunnel ゲートウェイ (プレビュー)]

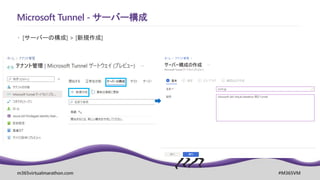

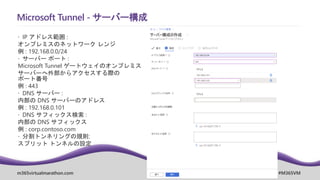

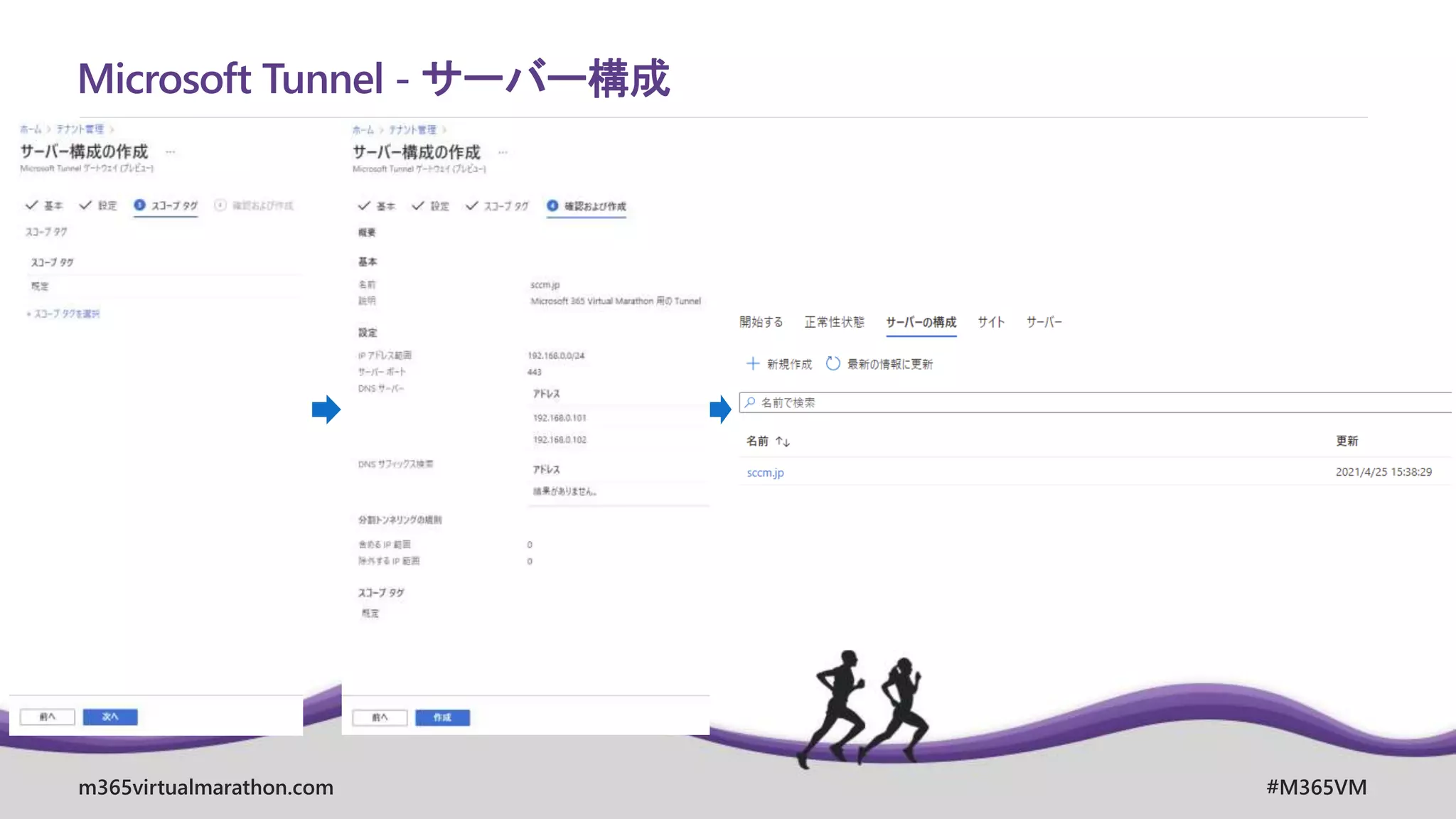

Microsoft Tunnel - サーバー構成
 [サーバーの構成] > [新規作成]

 IP アドレス範囲 :
オンプレミスのネットワークレンジ
例 : 192.168.0.0/24
 サーバーポート :
Microsoft Tunnel ゲートウェイのオンプレミス
サーバーへ外部からアクセスする際の
ポート番号
例 : 443
 DNS サーバー :
内部の DNS サーバーのアドレス
例 : 192.168.0.101
 DNS サフィックス検索 :
内部の DNS サフィックス
例 : corp.contoso.com
 分割トンネリングの規則:
スプリットトンネルの設定

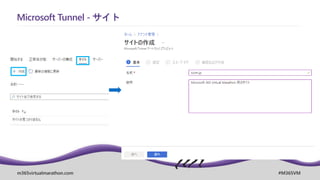

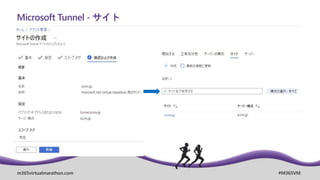

Microsoft Tunnel - サイト

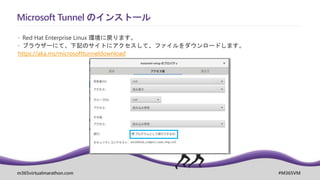

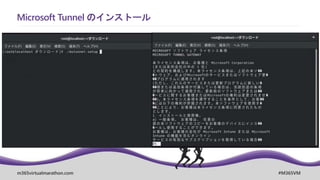

Microsoft Tunnel のインストール
 Red Hat Enterprise Linux 環境に戻ります。
 ブラウザーにて、下記のサイトにアクセスして、ファイルをダウンロードします。
https://aka.ms/microsofttunneldownload

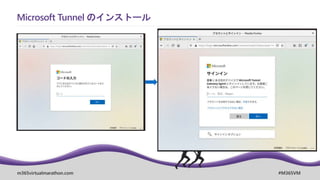

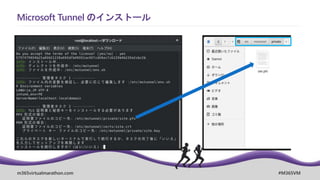

Microsoft Tunnel のインストール

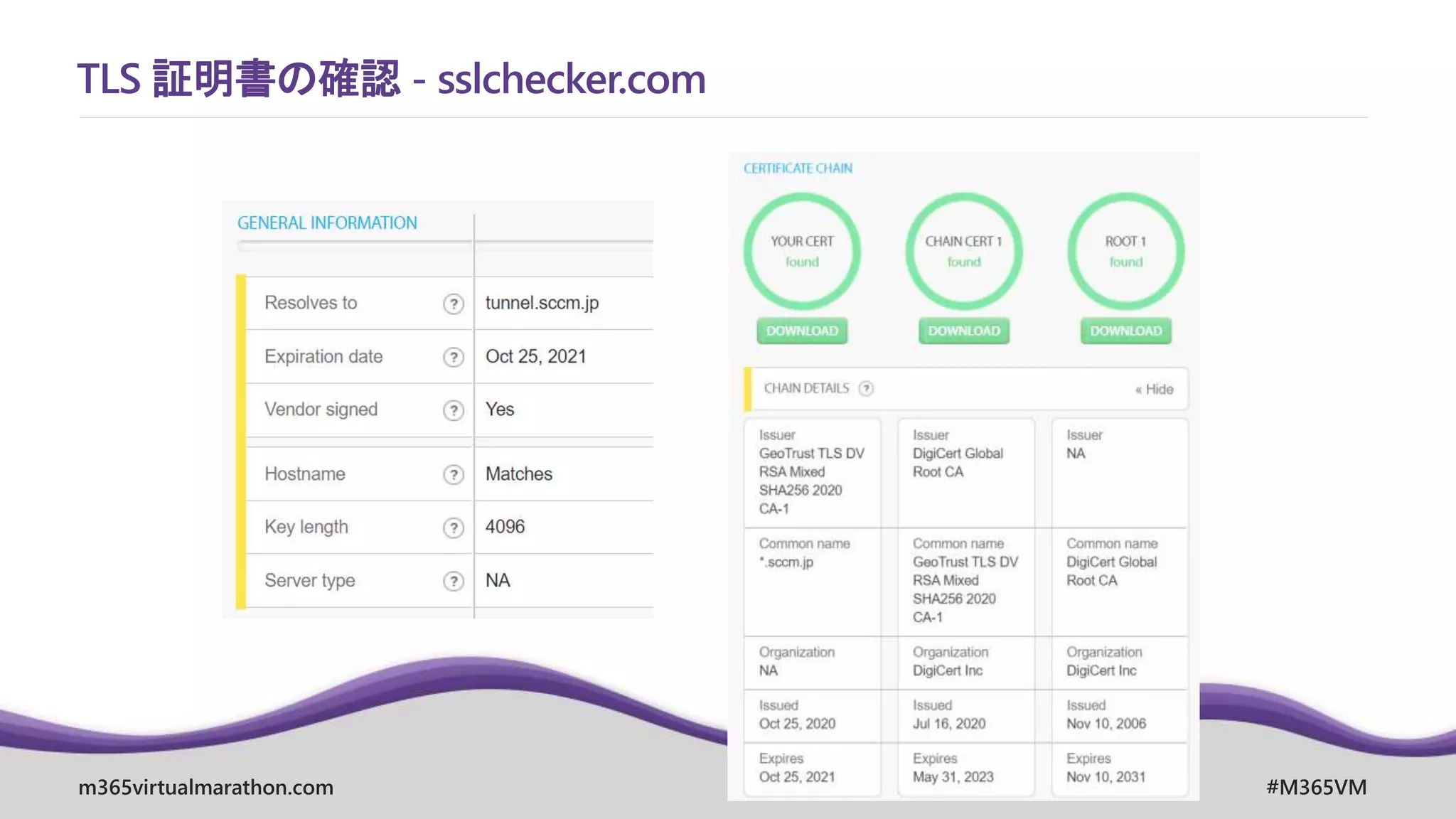

TLS 証明書の確認 - sslchecker.com

接続元のモバイルデバイス
 iOS/iPadOS
 Android Enterprise
 フルマネージド
 会社所有の仕事用プロファイル
 個人所有の仕事用プロファイル

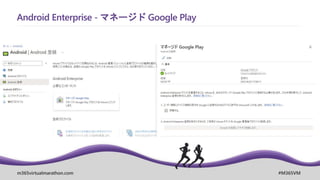

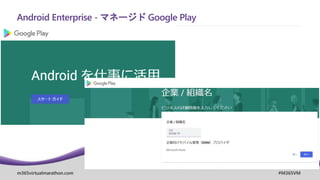

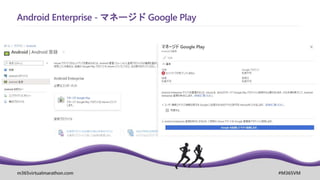

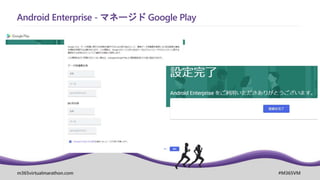

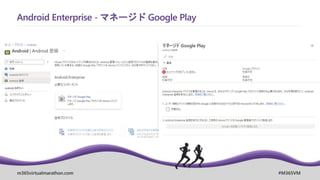

Android Enterprise - マネージド Google Play

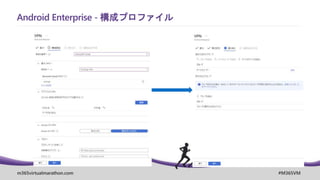

Android Enterprise - 構成プロファイル

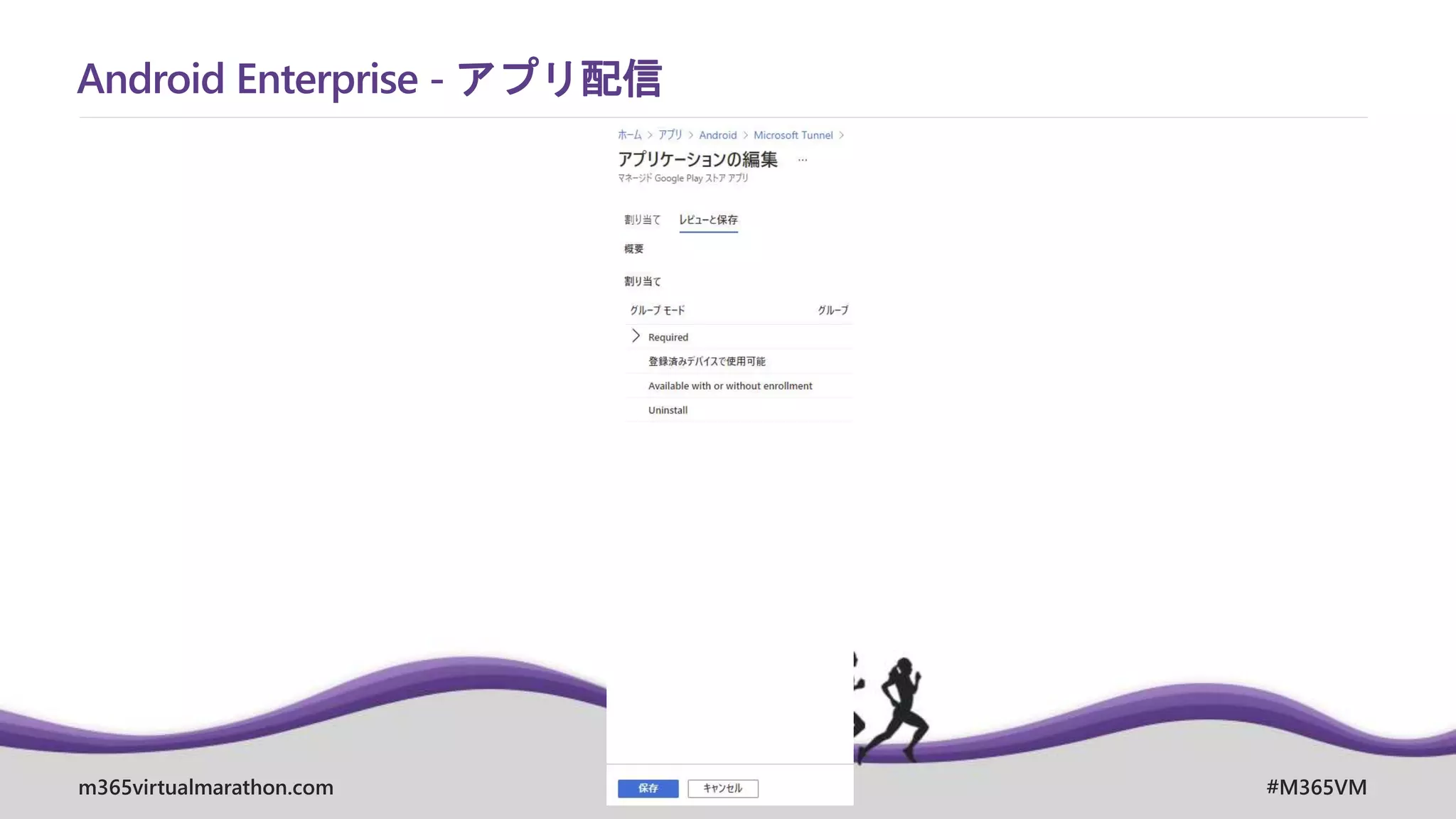

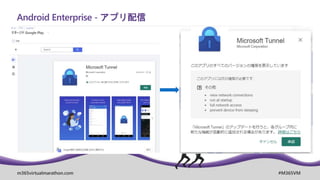

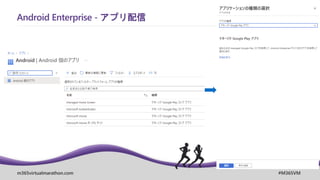

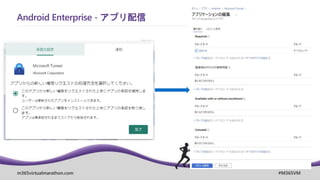

Android Enterprise - アプリ配信

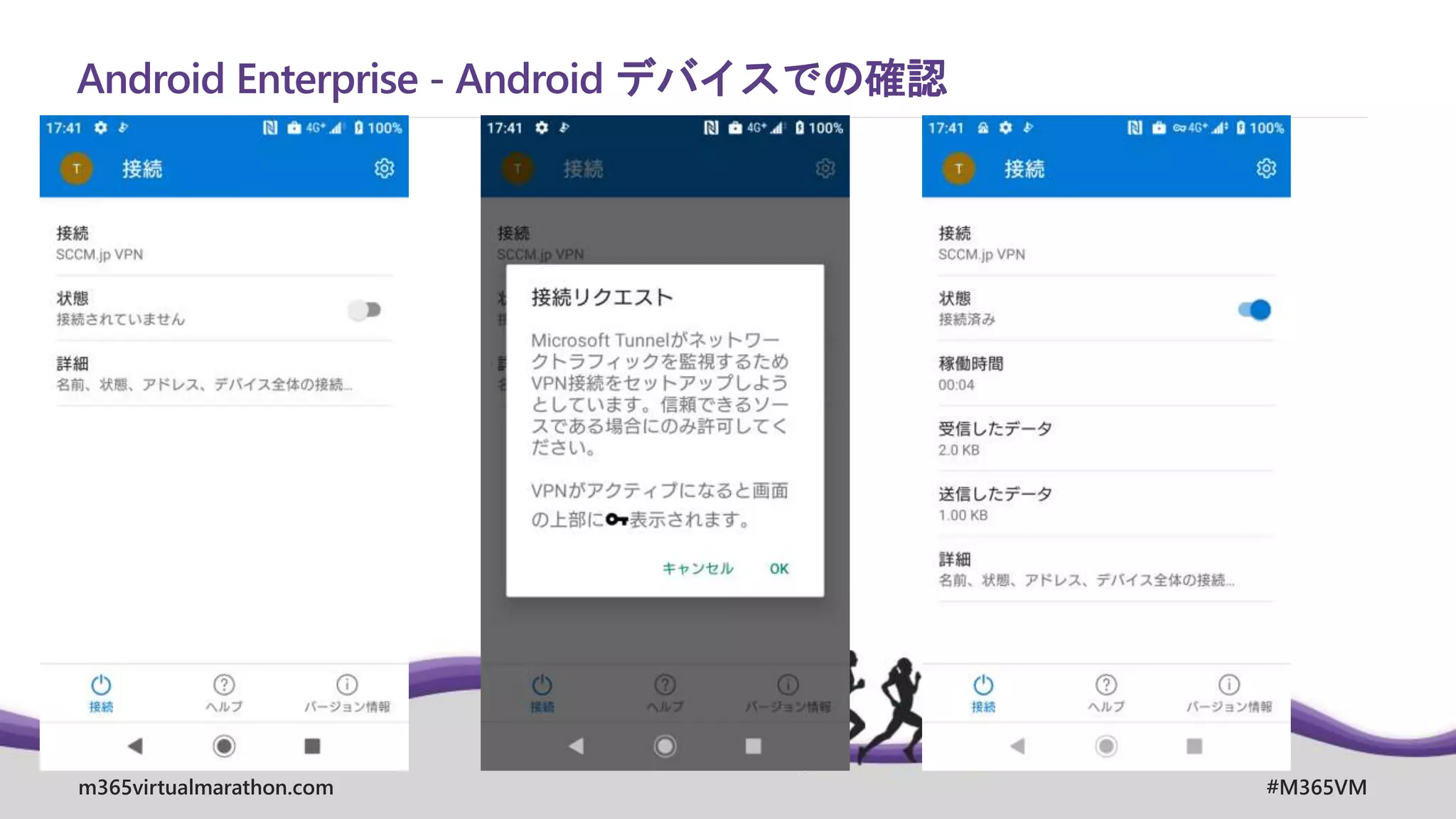

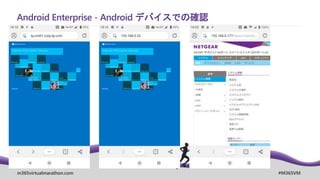

Android Enterprise - Android デバイスでの確認

April, 26. – 28. 2021

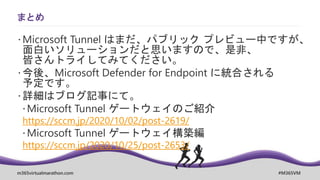

まとめ

まとめ
 Microsoft Tunnel はまだ、パブリックプレビュー中ですが、
面白いソリューションだと思いますので、是非、
皆さんトライしてみてください。
 今後、Microsoft Defender for Endpoint に統合される
予定です。
 詳細はブログ記事にて。
Microsoft Tunnel ゲートウェイのご紹介
https://sccm.jp/2020/10/02/post-2619/
Microsoft Tunnel ゲートウェイ構築編
https://sccm.jp/2020/10/25/post-2653/

スピーカーやイベントへのフィードバック
http://bit.ly/M365VM21JPTrackFeedback

April, 26. – 28. 2021
Q&A

April, 26. – 28. 2021
End
