Laporan ini menjelaskan cara membangun jaringan sederhana dengan 1 server, 5 switch, dan 25 PC, dihubungkan melalui router. Pengaturan dilakukan dengan mengonfigurasi alamat IP, menyambungkan perangkat menggunakan kabel yang sesuai, serta membuat tabel routing agar semua PC terhubung. Tes koneksi dilakukan dengan utilitas 'ping' dan akses data server melalui web browser.

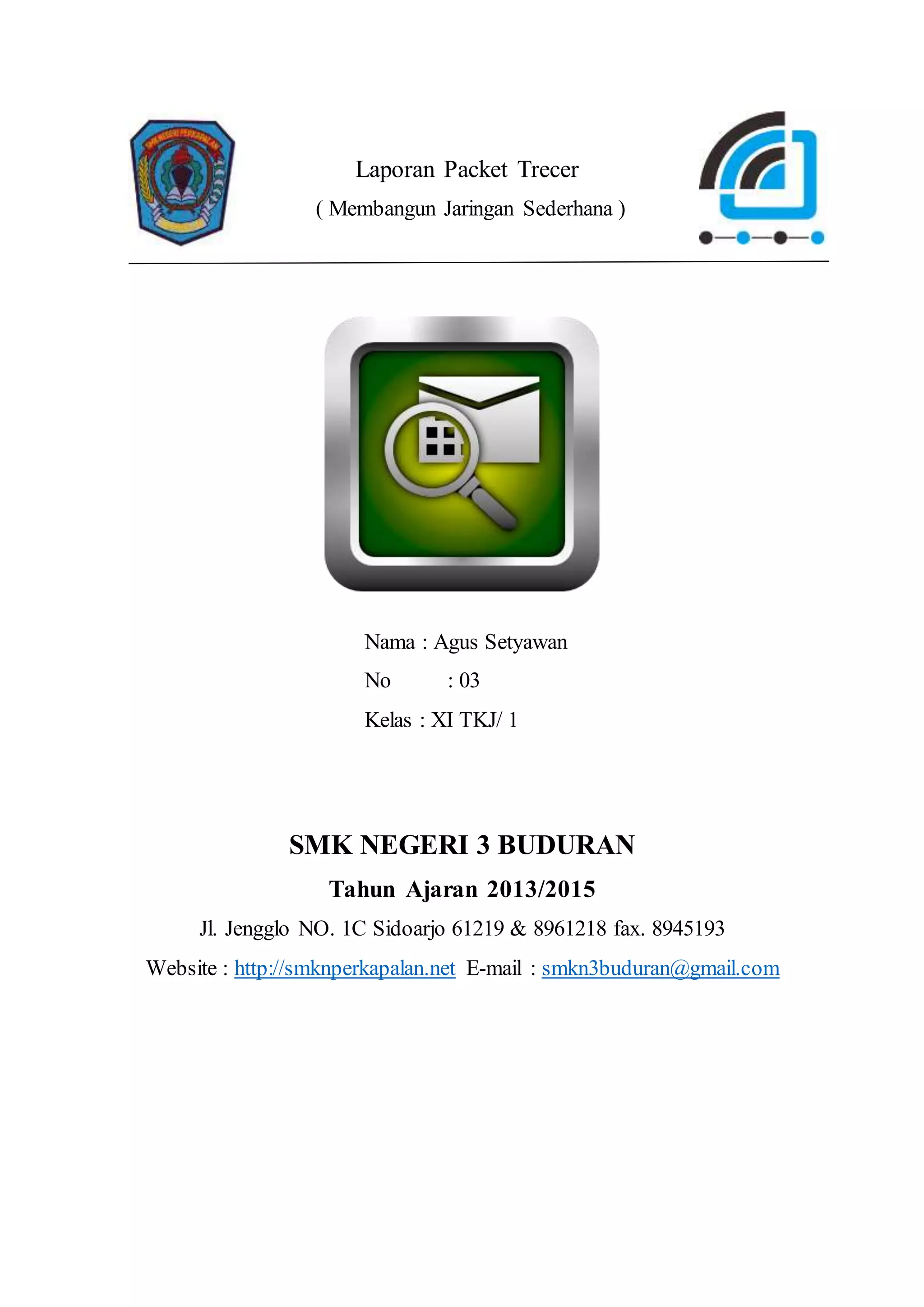

1. Laporan Packet Trecer
( Membangun Jaringan Sederhana )
Nama : Agus Setyawan
No : 03
Kelas : XI TKJ/ 1
SMK NEGERI 3 BUDURAN
Tahun Ajaran 2013/2015
Jl. Jengglo NO. 1C Sidoarjo 61219 & 8961218 fax. 8945193
Website : http://smknperkapalan.net E-mail : smkn3buduran@gmail.com

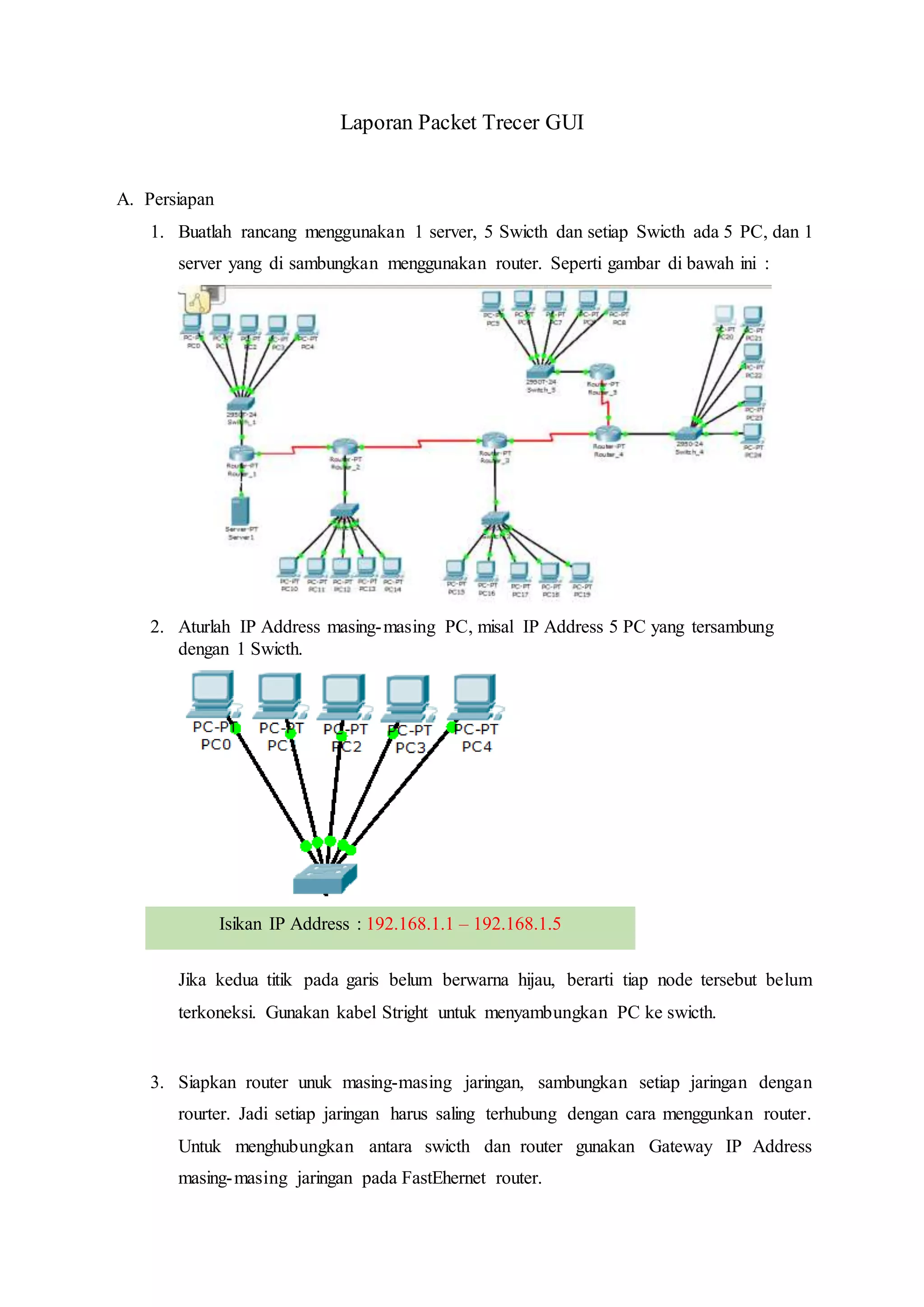

2. Laporan Packet Trecer GUI
A. Persiapan
1. Buatlah rancang menggunakan 1 server, 5 Swicth dan setiap Swicth ada 5 PC, dan 1
server yang di sambungkan menggunakan router. Seperti gambar di bawah ini :
2. Aturlah IP Address masing-masing PC, misal IP Address 5 PC yang tersambung
dengan 1 Swicth.
Jika kedua titik pada garis belum berwarna hijau, berarti tiap node tersebut belum
terkoneksi. Gunakan kabel Stright untuk menyambungkan PC ke swicth.
3. Siapkan router unuk masing-masing jaringan, sambungkan setiap jaringan dengan
rourter. Jadi setiap jaringan harus saling terhubung dengan cara menggunkan router.
Untuk menghubungkan antara swicth dan router gunakan Gateway IP Address
masing-masing jaringan pada FastEhernet router.
Isikan IP Address : 192.168.1.1 – 192.168.1.5

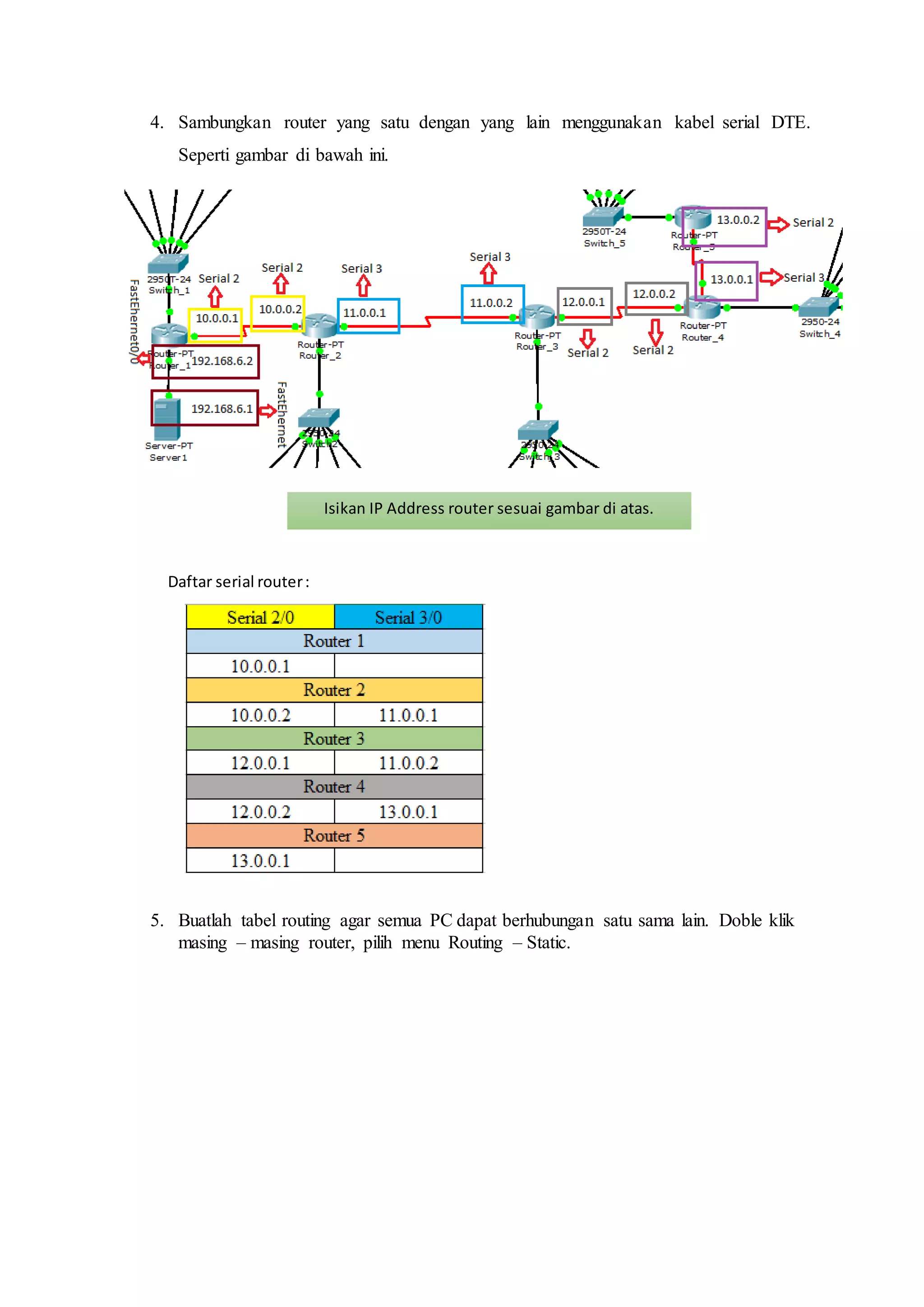

3. 4. Sambungkan router yang satu dengan yang lain menggunakan kabel serial DTE.
Seperti gambar di bawah ini.
Daftar serial router:
5. Buatlah tabel routing agar semua PC dapat berhubungan satu sama lain. Doble klik
masing – masing router, pilih menu Routing – Static.
Isikan IP Address router sesuai gambar di atas.

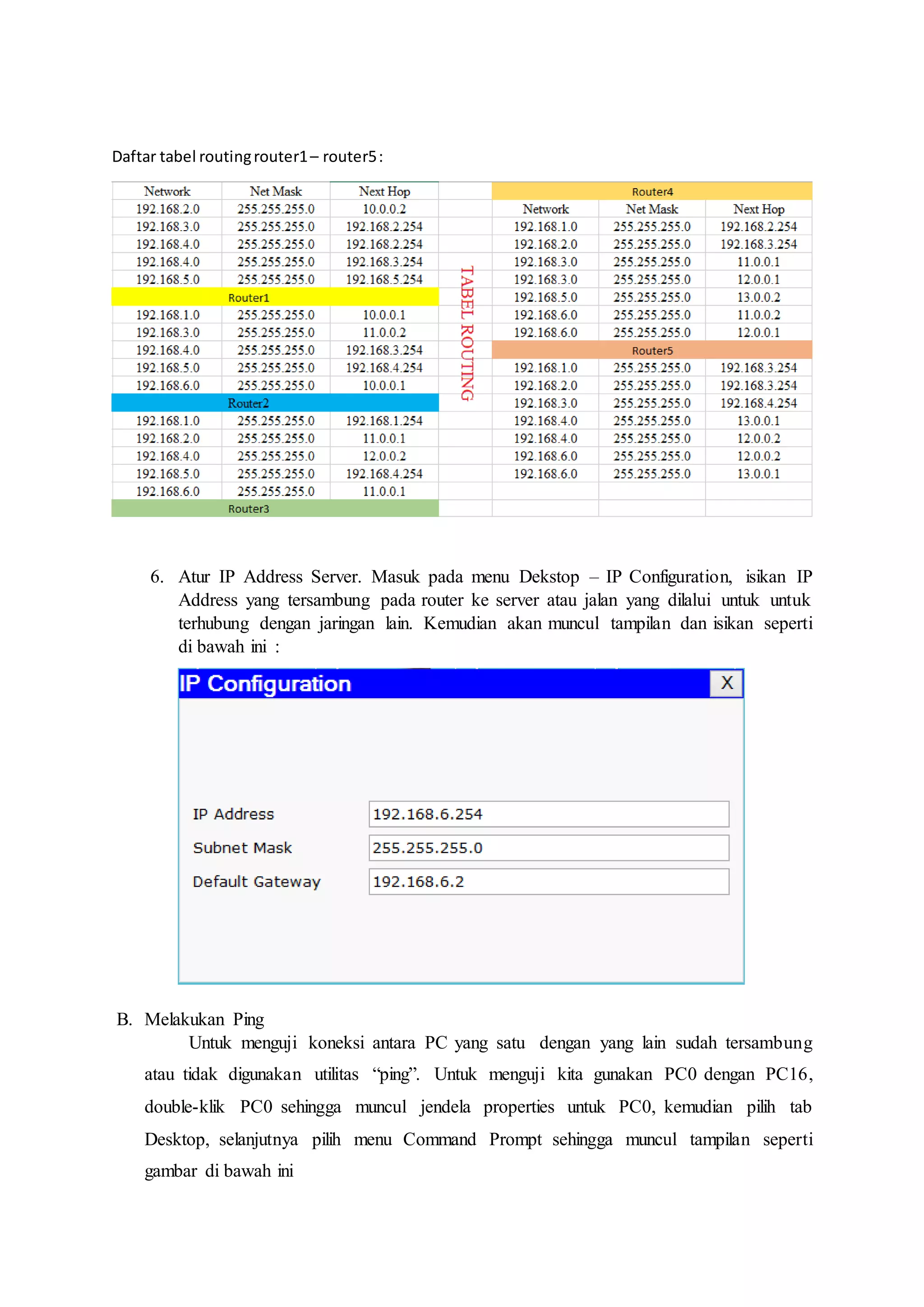

4. Daftar tabel routingrouter1– router5:
6. Atur IP Address Server. Masuk pada menu Dekstop – IP Configuration, isikan IP
Address yang tersambung pada router ke server atau jalan yang dilalui untuk untuk
terhubung dengan jaringan lain. Kemudian akan muncul tampilan dan isikan seperti
di bawah ini :
B. Melakukan Ping
Untuk menguji koneksi antara PC yang satu dengan yang lain sudah tersambung
atau tidak digunakan utilitas “ping”. Untuk menguji kita gunakan PC0 dengan PC16,
double-klik PC0 sehingga muncul jendela properties untuk PC0, kemudian pilih tab
Desktop, selanjutnya pilih menu Command Prompt sehingga muncul tampilan seperti
gambar di bawah ini

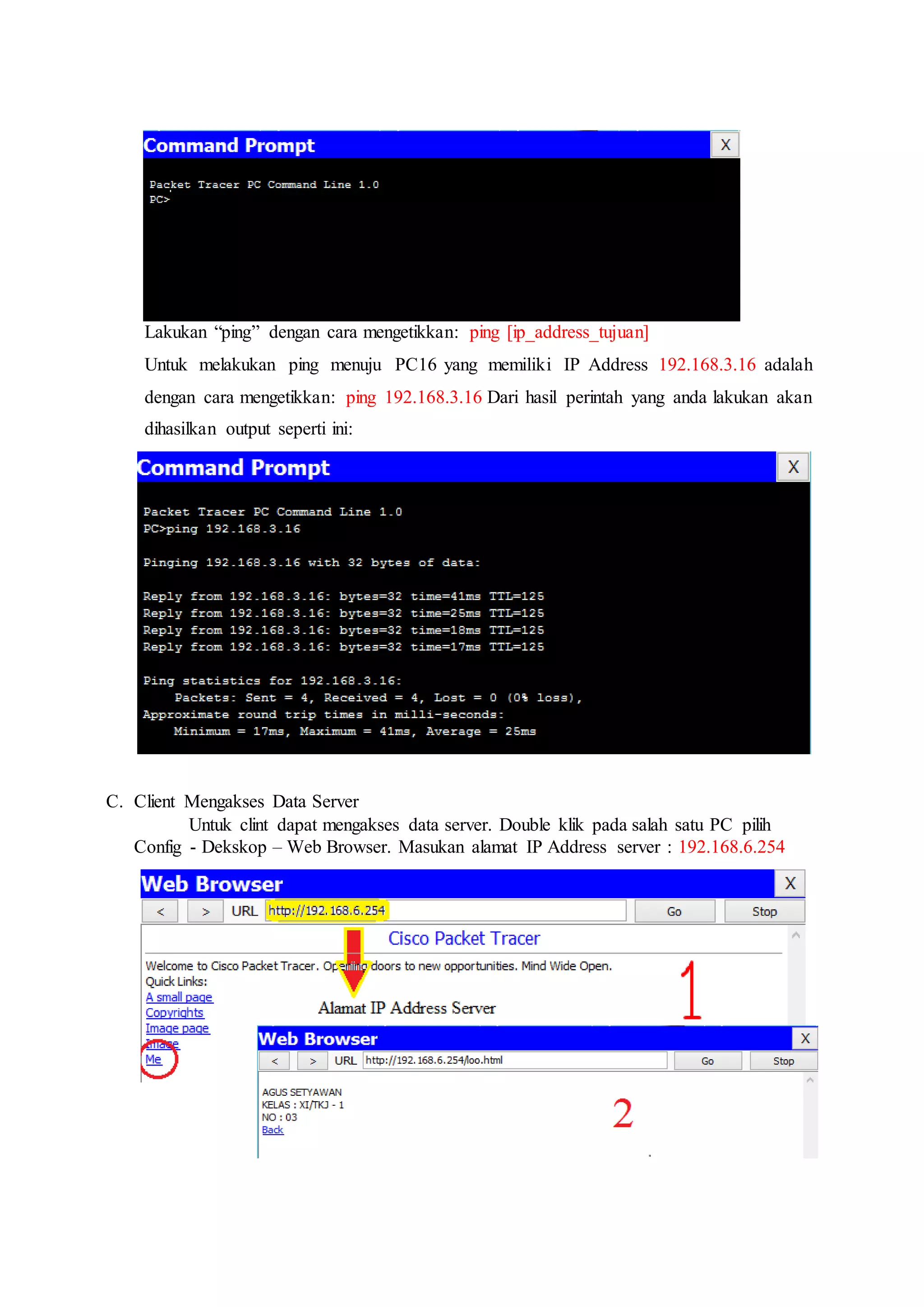

5. Lakukan “ping” dengan cara mengetikkan: ping [ip_address_tujuan]
Untuk melakukan ping menuju PC16 yang memiliki IP Address 192.168.3.16 adalah
dengan cara mengetikkan: ping 192.168.3.16 Dari hasil perintah yang anda lakukan akan
dihasilkan output seperti ini:
C. Client Mengakses Data Server
Untuk clint dapat mengakses data server. Double klik pada salah satu PC pilih
Config - Dekskop – Web Browser. Masukan alamat IP Address server : 192.168.6.254

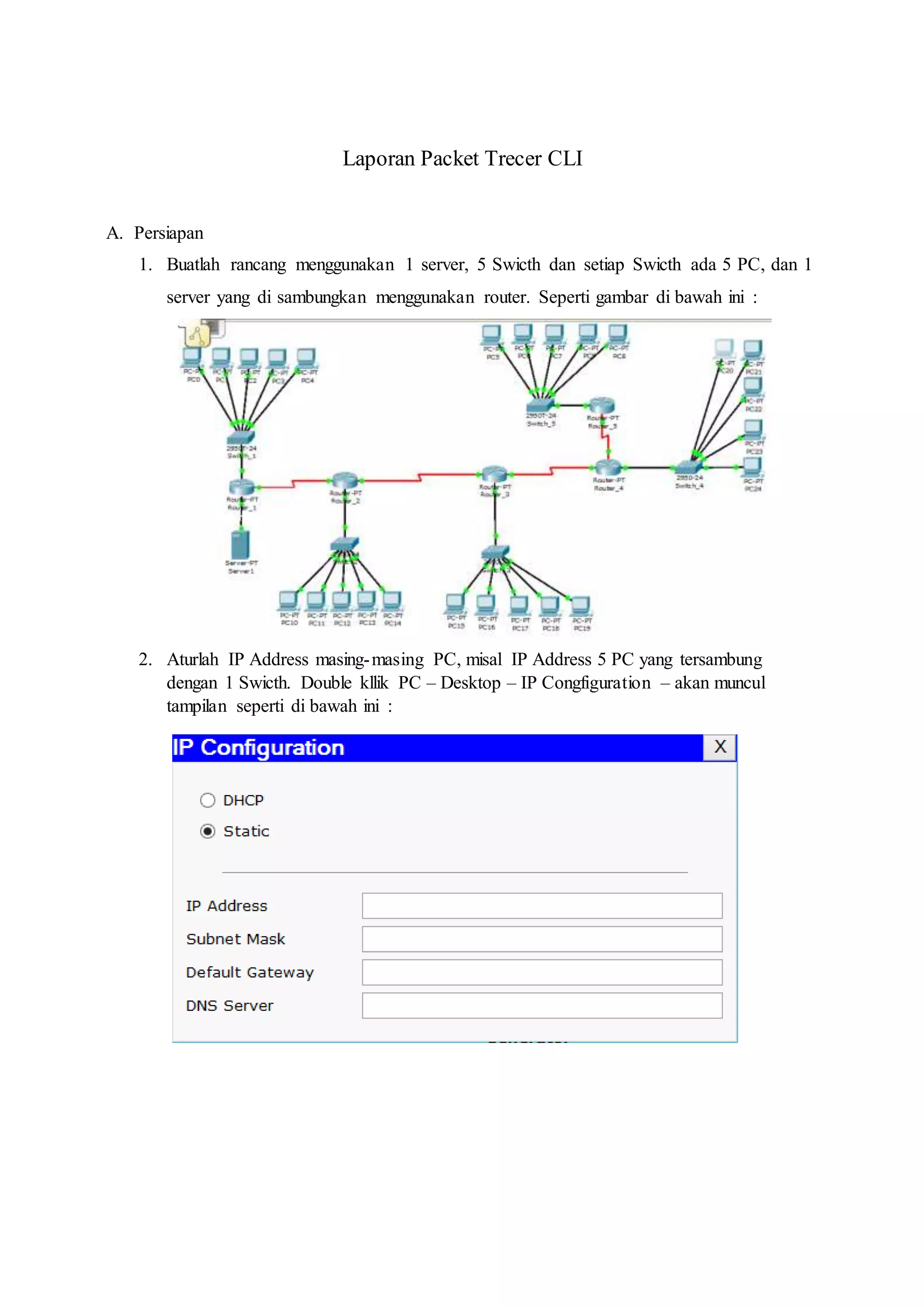

6. Laporan Packet Trecer CLI
A. Persiapan
1. Buatlah rancang menggunakan 1 server, 5 Swicth dan setiap Swicth ada 5 PC, dan 1
server yang di sambungkan menggunakan router. Seperti gambar di bawah ini :
2. Aturlah IP Address masing-masing PC, misal IP Address 5 PC yang tersambung
dengan 1 Swicth. Double kllik PC – Desktop – IP Congfiguration – akan muncul
tampilan seperti di bawah ini :

7. Jika kedua titik pada garis belum berwarna hijau, berarti tiap node tersebut belum
terkoneksi. Gunakan kabel Stright untuk menyambungkan PC ke swicth.
Daftar IP Address PC0 – PC24 :
3. Siapkan router unuk masing-masing jaringan, sambungkan setiap jaringan dengan
rourter. Jadi setiap jaringan harus saling terhubung dengan cara menggunkan router.
Untuk menghubungkan antara swicth dan router gunakan Gateway IP Address
masing-masing jaringan pada FastEhernet router.
Isikan IP Address : 192.168.1.1 – 192.168.1.5

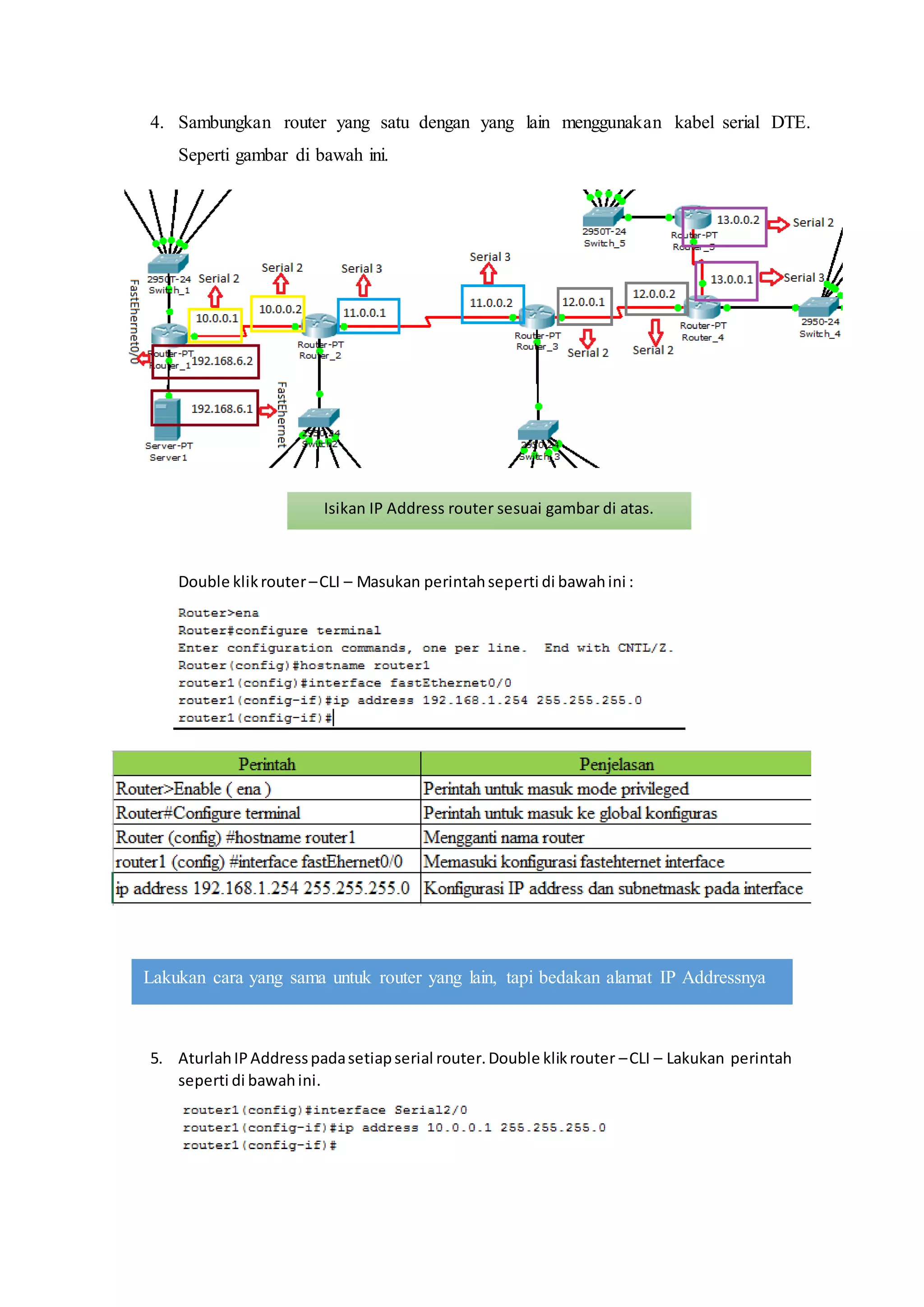

8. 4. Sambungkan router yang satu dengan yang lain menggunakan kabel serial DTE.
Seperti gambar di bawah ini.
Double klikrouter–CLI – Masukan perintahseperti di bawahini :
5. AturlahIPAddresspadasetiapserial router.Double klikrouter –CLI – Lakukan perintah
seperti di bawahini.
Isikan IP Address router sesuai gambar di atas.
Lakukan cara yang sama untuk router yang lain, tapi bedakan alamat IP Addressnya

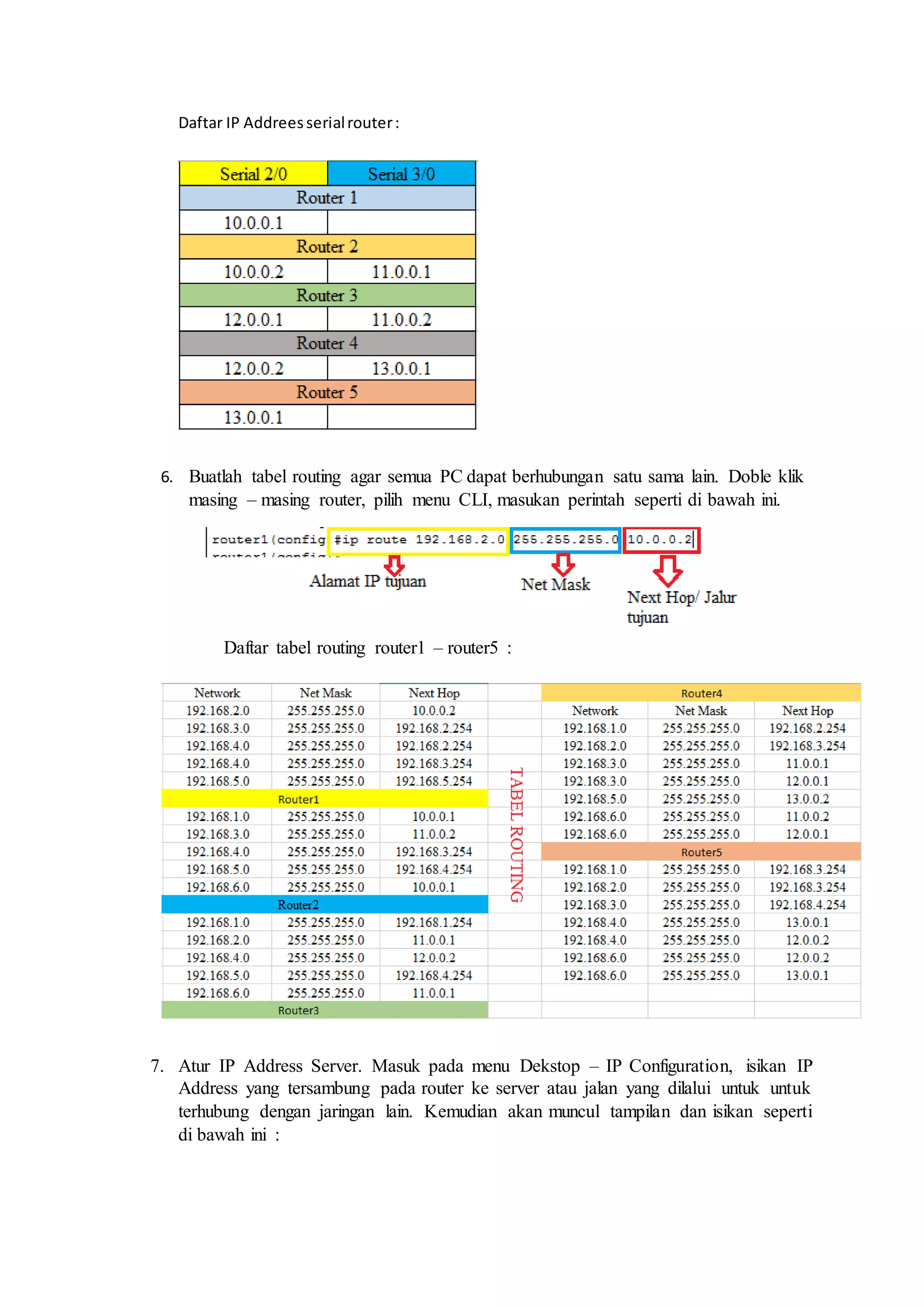

9. Daftar IP Addreesserialrouter:
6. Buatlah tabel routing agar semua PC dapat berhubungan satu sama lain. Doble klik
masing – masing router, pilih menu CLI, masukan perintah seperti di bawah ini.
Daftar tabel routing router1 – router5 :
7. Atur IP Address Server. Masuk pada menu Dekstop – IP Configuration, isikan IP
Address yang tersambung pada router ke server atau jalan yang dilalui untuk untuk
terhubung dengan jaringan lain. Kemudian akan muncul tampilan dan isikan seperti
di bawah ini :

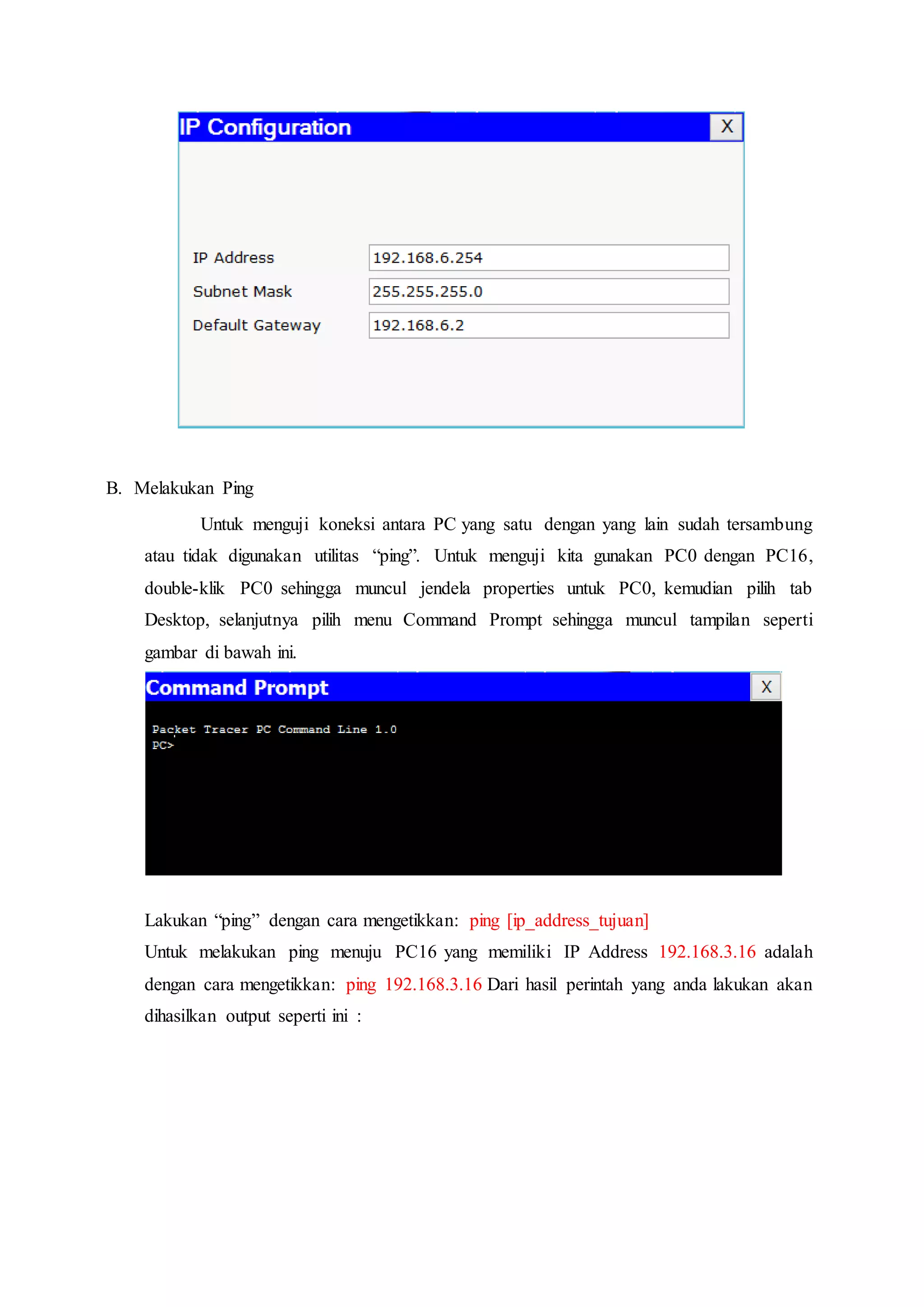

10. B. Melakukan Ping
Untuk menguji koneksi antara PC yang satu dengan yang lain sudah tersambung
atau tidak digunakan utilitas “ping”. Untuk menguji kita gunakan PC0 dengan PC16,
double-klik PC0 sehingga muncul jendela properties untuk PC0, kemudian pilih tab
Desktop, selanjutnya pilih menu Command Prompt sehingga muncul tampilan seperti
gambar di bawah ini.
Lakukan “ping” dengan cara mengetikkan: ping [ip_address_tujuan]
Untuk melakukan ping menuju PC16 yang memiliki IP Address 192.168.3.16 adalah
dengan cara mengetikkan: ping 192.168.3.16 Dari hasil perintah yang anda lakukan akan
dihasilkan output seperti ini :

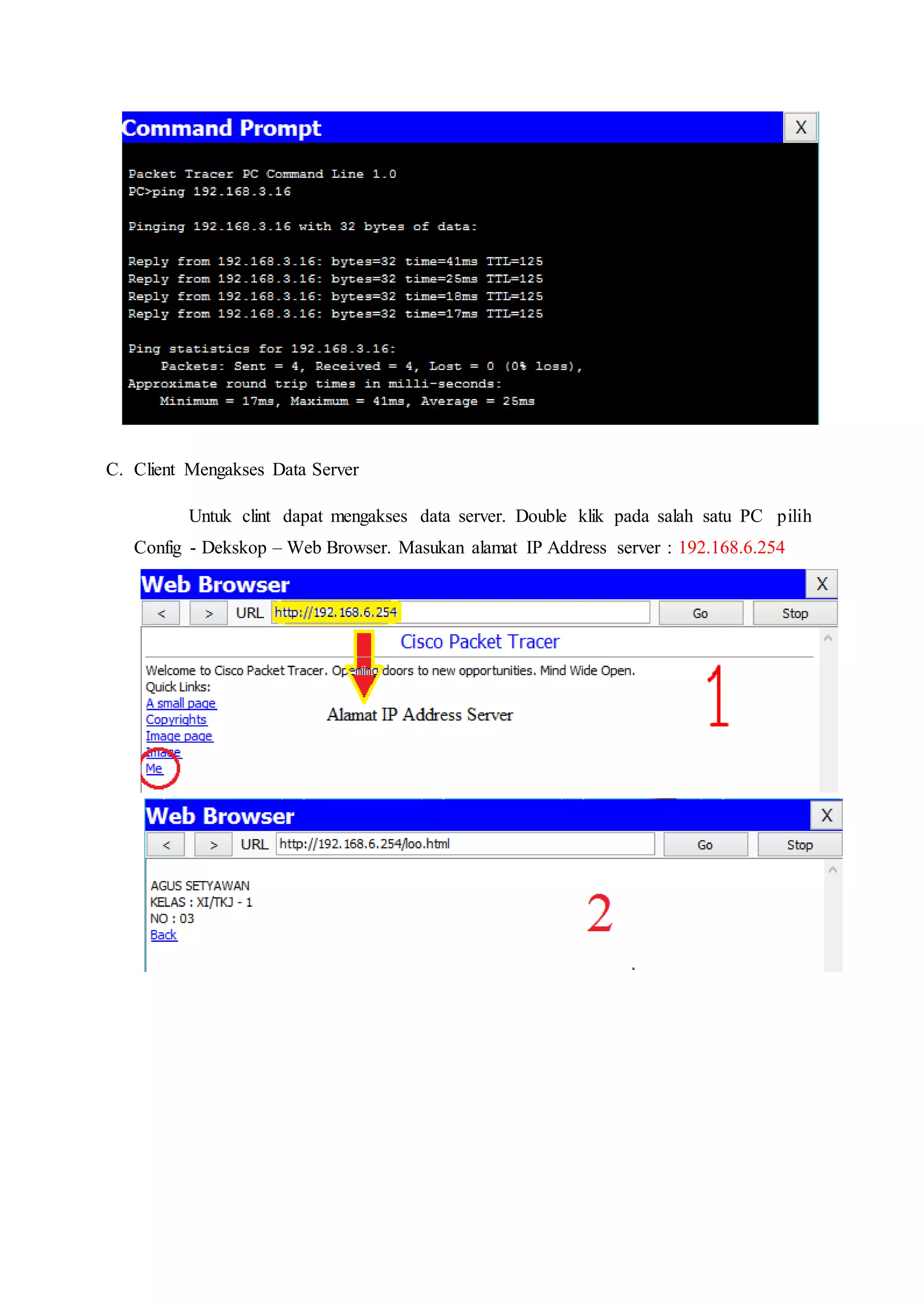

11. C. Client Mengakses Data Server
Untuk clint dapat mengakses data server. Double klik pada salah satu PC pilih
Config - Dekskop – Web Browser. Masukan alamat IP Address server : 192.168.6.254
