Dokumen ini menjelaskan tentang flowchart sebagai alat visualisasi dalam menyelesaikan masalah dengan menggambarkan urutan logika dan prosedur menggunakan simbol-simbol standar. Terdapat dua jenis flowchart: system flowchart yang menggambarkan sistem dan relasi antar alat, serta program flowchart yang merinci langkah-langkah pemecahan masalah. Simbol-simbol dalam flowchart mencakup simbol pengolahan, input/output, dan penghubung untuk memperjelas alur proses.

1. 1
Flowchart (Diagram Alur)

2. Flowchart
2
 Bagan-bagan yang mempunyai arus
 Menggambarkan langkah-langkah penyelesaian suatu masalah
 Merupakan salah satu cara penyajian algoritma

3. Tujuan
3
 Menggambarkan suatu tahapan penyelesaian masalah
 Secara sederhana, terurai, rapi dan jelas
 Menggunakan simbol-simbol standar

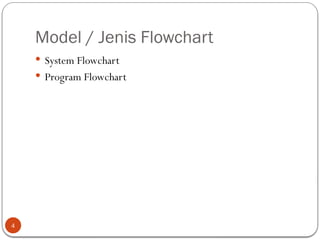

4. Model / Jenis Flowchart
4
 System Flowchart
 Program Flowchart

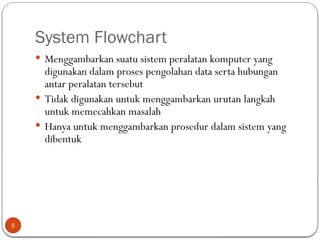

5. System Flowchart
5
 Menggambarkan suatu sistem peralatan komputer yang
digunakan dalam proses pengolahan data serta hubungan
antar peralatan tersebut
 Tidak digunakan untuk menggambarkan urutan langkah
untuk memecahkan masalah
 Hanya untuk menggambarkan prosedur dalam sistem yang
dibentuk

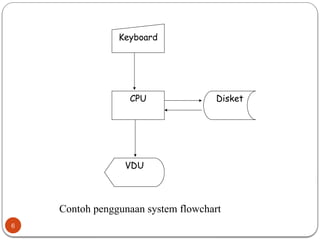

6. 6
Keyboard
CPU Disket
VDU
Contoh penggunaan system flowchart

7. Program Flowchart
7
 Menggambarkan urutan logika dari suatu prosedur
pemecahan masalah
 Dua jenis metode penggambaran program flowchart :
 Conceptual flowchart, menggambarkan alur pemecahan masalah
secara global
 Detail flowchart, menggambarkan alur pemecahan masalah secara
rinci

8. 8
Start
Input
Proses
Output
End
Start
End
Input “Berapa data” ; N
Jml = 0
Input Bil
Next K
For K = 1 to N
Print “Jumlah = “; Jml
Jml = Jml + Bil

9. Simbol-simbol Flowchart
9
 Flow direction symbols
 Digunakan untuk menghubungkan simbol satu dengan yang lain
 Disebut juga connecting line
 Processing symbols
 Menunjukan jenis operasi pengolahan dalam suatu proses /
prosedur
 Input / Output symbols
 Menunjukkan jenis peralatan yang digunakan sebagai media
input atau output

10. Flow Direction Symbols
10
 Simbol arus / flow
 Menyatakan jalannya arus suatu proses
 Simbol communication link
 Menyatakan transmisi data dari satu lokasi ke lokasi lain
 Simbol connector
 Menyatakan sambungan dari proses ke proses lainnya dalam
halaman yang sama
 Simbol offline connector
 Menyatakan sambungan dari proses ke proses lainnya dalam
halaman yang berbeda

11. Processing Symbols
11
 Simbol process
 Menyatakan suatu tindakan (proses) yang dilakukan oleh
komputer
 Simbol manual
 Menyatakan suatu tindakan (proses) yang tidak dilakukan oleh
komputer
 Simbol decision
 Menujukkan suatu kondisi tertentu yang akan menghasilkan dua
kemungkinan jawaban : ya / tidak
 Simbol predefined process
 Menyatakan penyediaan tempat penyimpanan suatu pengolahan
untuk memberi harga awal
 Simbol terminal
 Menyatakan permulaan atau akhir suatu program

12. Processing Symbols
12
 Simbol keying operation
 Menyatakan segal jenis operasi yang diproses
dengan menggunakan suatu mesin yang
mempunyai keyboard
 Simbol offline-storage
 Menunjukkan bahwa data dalam simbol ini akan
disimpan ke suatu media tertentu
 Simbol manual input
 Memasukkan data secara manual dengan
menggunakan online keyboard

13. Input / Output Symbols
13
 Simbol input/output
 Menyatakan proses input atau output tanpa tergantung
jenis peralatannya
 Simbol punched card
 Menyatakan input berasal dari kartu atau output ditulis
ke kartu
 Simbol magnetic tape
 Menyatakan input berasal dari pita magnetis atau output
disimpan ke pita magnetis
 Simbol disk storage
 Menyatakan input berasal dari dari disk atau output
disimpan ke disk

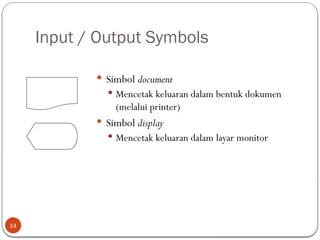

14. Input / Output Symbols
14
 Simbol document
 Mencetak keluaran dalam bentuk dokumen
(melalui printer)
 Simbol display
 Mencetak keluaran dalam layar monitor

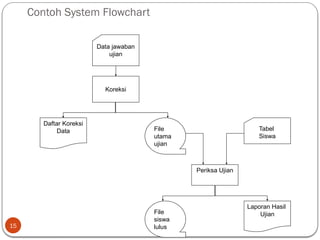

15. Contoh System Flowchart
15
Data jawaban
ujian
Koreksi
Daftar Koreksi
Data File
utama
ujian
Periksa Ujian
Tabel
Siswa
File
siswa
lulus
Laporan Hasil
Ujian

16. Kaidah Pembuatan Flowchart
16
Start
Input
Proses
Output
End

17. Pengolahan data
17
START
READ
HABIS ?
PROCESS
WRITE
END
Tidak
Ya

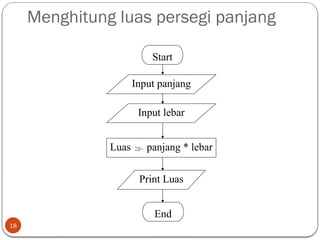

18. Menghitung luas persegi panjang
18
Input lebar
Start
End
Input panjang
Luas  panjang * lebar
Print Luas

19. 19
Mulai
Meneri
ma order
dari
pembeli
Mengi
si FPT
FPT
1 2
6
Diserahkan kpd
pembeli untuk
pembayaran dibagian
kasa
Bersamaan dengan
penyerahan barang ke
bagian
pembungkusan
1
FPT
Menerima uang
dan
mengoperasika
n register kas
Membubuhkan
cap lunas pada
FPT
Pita register kas
FPT
1
2
Diserahkan kepada
pembeli untuk
pengambilan barang
Menyetorka
n uang
keBank
Bukti Setor
6
Tiap hari
FLOWCHART PENJUALAN TUNAI
BAGIAN
ORDER
PENJUALAN
BAGIAN
KASA
