1. ООО «МЕТТЭМ-Светотехника»
LUMENOID™ BRICK
Серия антивандальных промышленных
светодиодных светильников

2. КАКИЕ ЗАДАЧИ РЕШАЕТ?
2
Назначение
LUMENOID™ BRICK
КАЧЕСТВЕННОЕ ОСВЕЩЕНИЕ
Создание комфортной и безопасной световой среды для работы
людей на промышленных предприятиях – хорошая
цветопередача, низкая пульсация, высокий уровень
освещенности.
ЭНЕРГОСБЕРЕЖЕНИЕ
Сокращение затрат на электрическое освещение с сохранением
уровня освещенности в соответствии с нормами – потребление
электроэнергии в 2-4 раза меньше, чем у светильников с
обычными лампами
СНИЖЕНИЕ ТРУДОЗАТРАТ
Сокращение работ по обслуживанию и замене светильников –
срок службы светодиодов 60 тыс. часов, нет необходимости
в частой замене
ОПТИМИЗАЦИЯ МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ ЗАПАСОВ
Снижение складских запасов ламп и светильников – нет
необходимости в хранении запасных источников света
СНИЖЕНИЕ КАПИТАЛЬНЫХ ЗАТРАТ
Увеличение периода эксплуатации светотехнического
оборудования до его плановой замены – гарантия 5 лет, срок
службы 60 тыс. часов (более 15 лет)

3. 3
СЕРИЯ АНТИВАНДАЛЬНЫХ ПРОМЫШЛЕННЫХ
СВЕТОДИОДНЫХ СВЕТИЛЬНИКОВ
LUMENOID™ BRICK
Описание
 Специальная линза создает глубокое светораспределение для
равномерного освещения помещений с высокими потолками;
 Три типоразмера – три мощности 80, 120 и 160 Вт (в разработке
модель 200 Вт);
 Световая отдача 90 лм/Вт (в разработке модели со световой
отдачей >100 лм/Вт);
 Степень защиты IP67;
 Облегченная конструкция корпуса-радиатора;
 Различные варианты монтажа;
 Ремонтопригоден – возможна замена драйвера и
светодиодного модуля;
 Может работать с датчиками движения и освещенности,
системами аварийного освещения;
 Расширенный диапазон рабочих температур от -45° до +50°;
 Срок службы 60 000 ч;
 Гарантия 5 лет;

4. 4
Склады и ангарыПроизводственные
цеха
Вокзалы
Гаражи и
автосервисы
Ремонтные цеха
и мастерские
ОБЛАСТИ ПРИМЕНЕНИЯ
Применение
Грузовые
терминалы
LUMENOID™ BRICK

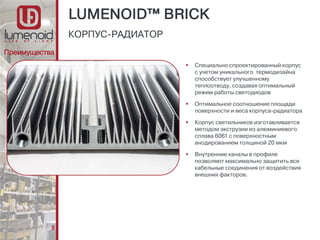

5. 5
 Специально спроектированный корпус
с учетом уникального термодизайна
способствует улучшенному
теплоотводу, создавая оптимальный
режим работы светодиодов
 Оптимальное соотношение площади
поверхности и веса корпуса-радиатора
 Корпус светильников изготавливается
методом экструзии из алюминиевого
сплава 6061 с поверхностным
анодированием толщиной 20 мкм
 Внутренние каналы в профиле
позволяют максимально защитить все
кабельные соединения от воздействия
внешних факторов.
КОРПУС-РАДИАТОР
Преимущества
LUMENOID™ BRICK

6. 6
 Бокс драйвера изготовлен из
алюминиевого сплава с порошковым
покрытием;
 Съемная крышка с изолирующей
силиконовой прокладкой;
 Никелированный металлический
гермоввод PG9;
 Подводящий кабель круглого сечения
3х0,75 мм2 в двойной силиконовой
изоляции длиной 1,2 м – в комплекте;
 Конструкция позволяет легко
производить замену драйвера;
 Степень защиты бокса IP67;
БОКС ДРАЙВЕРА
Преимущества
LUMENOID™ BRICK

7. 7
 Специально разработан для
оптимального режима работы
светодиодов CREE серии XPG, XTE на
токе 750мА;
 Драйвер обеспечивает стабильный ток
при изменении питающего напряжения
сети в диапазоне от 160 до 260 В;
 Надежные высококачественные
электронные компоненты позволяют
увеличить срок службы драйвера;
 Высокая эффективность драйвера –
коэффициент мощности cosφ=0,96;
 Коэффициент пульсации светового
потока менее 2%;
ДРАЙВЕР
Преимущества
LUMENOID™ BRICK

8. 8
 Линзовый блок защищает светодиоды
от внешнего воздействия – нет
необходимости в установке
дополнительного защитного стекла;
 Алюминиевая плата со светодиодами
способствует лучшему теплоотводу;
 Рамка изготовлена из поликарбоната
марки ELX1434;
 Силиконовая прокладка обеспечивает
степень защиты модуля IP67;
 Удобство эксплуатации - простая
плановая замена и ремонт
отработавшего модуля;
МОДУЛЬ
плата со светодиодами + линзы + рамка
Преимущества
LUMENOID™ BRICK

9. 9
 Светодиоды производства CREE, Inc.
(США). Тип – XTE, XPG и XPG2 (новые
версии);
 Световая отдача 110-150 лм/Вт;
 Индекс цветопередачи 70-80 Ra;
 Цветовая температура - 3000° К (тепло-
белый), 4500° К (нейтрально-белый) и
6500° К (холодно-белый);
 Стабильные характеристики в течение
всего срока службы;
СВЕТОДИОДЫ
Преимущества
LUMENOID™ BRICK

10. 10
 Специально спроектированные для
LUMENOID™ линзы производства LEDIL
OY (Финляндия) –формирование узкого
(глубокого) светораспределения
 Линзы изготовлены из ударопрочного
ПММА, устойчивого к УФ и ИК
излучению
 Потери светового потока в оптической
части не более 5%.
 Линзовый блок + силиконовая
прокладка + крепежная рамка -
надежная защита светодиодов от
внешнего воздействия
ЛИНЗЫ
Преимущества
LUMENOID™ BRICK

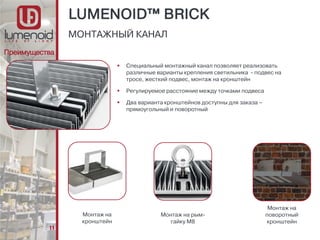

11. 11
 Специальный монтажный канал позволяет реализовать
различные варианты крепления светильника - подвес на
тросе, жесткий подвес, монтаж на кронштейн
 Регулируемое расстояние между точками подвеса
 Два варианта кронштейнов доступны для заказа –
прямоугольный и поворотный
МОНТАЖНЫЙ КАНАЛ
Преимущества
LUMENOID™ BRICK
Монтаж на
кронштейн
Монтаж на рым-
гайку М8
Монтаж на
поворотный
кронштейн

12. 12
LMD-BRK-080-2
LUMENOID™ BRICK
Параметры
ДВА СВЕТОДИОДНЫХ МОДУЛЯ
Мощность каждого модуля стандартного типоразмера 40 Вт
МОЩНОСТЬ 80 Вт
Коэффициент мощности 0,96
ОБЛЕГЧЕННАЯ КОНСТРУКЦИЯ
Вес всего 3,3 кг
СВЕТОВОЙ ПОТОК - 6350 лм
±5% зависимости от типа светодиодов и условий окружающей
среды
ГАБАРИТНЫЕ РАЗМЕРЫ
384х254х70 мм
LMD-BRK-080-2W-000 Тепло-белый свет
LMD-BRK-080-2N-000 Нейтрально-белый свет
LMD-BRK-080-2C-000 Холодно-белый свет

13. 13
LMD-BRK-120-2
LUMENOID™ BRICK
Параметры
ТРИ СВЕТОДИОДНЫХ МОДУЛЯ
Мощность каждого модуля стандартного типоразмера 40 Вт
МОЩНОСТЬ 120 Вт
Коэффициент мощности 0,96
ОБЛЕГЧЕННАЯ КОНСТРУКЦИЯ
Вес всего 5,3 кг
СВЕТОВОЙ ПОТОК - 9650 лм
±5% зависимости от типа светодиодов и условий окружающей
среды
ГАБАРИТНЫЕ РАЗМЕРЫ
644х254х70 мм
LMD-BRK-120-2W-000 Тепло-белый свет
LMD-BRK-120-2N-000 Нейтрально-белый свет
LMD-BRK-120-2C-000 Холодно-белый свет

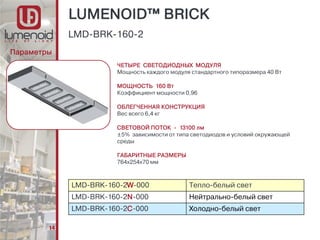

14. 14
LMD-BRK-160-2
LUMENOID™ BRICK
Параметры
ЧЕТЫРЕ СВЕТОДИОДНЫХ МОДУЛЯ
Мощность каждого модуля стандартного типоразмера 40 Вт
МОЩНОСТЬ 160 Вт
Коэффициент мощности 0,96
ОБЛЕГЧЕННАЯ КОНСТРУКЦИЯ
Вес всего 6,4 кг
СВЕТОВОЙ ПОТОК - 13100 лм
±5% зависимости от типа светодиодов и условий окружающей
среды
ГАБАРИТНЫЕ РАЗМЕРЫ
764х254х70 мм
LMD-BRK-160-2W-000 Тепло-белый свет
LMD-BRK-160-2N-000 Нейтрально-белый свет
LMD-BRK-160-2C-000 Холодно-белый свет

15. 15
АНАЛОГИ
LUMENOID™ BRICK
Аналоги
80 Вт
120 Вт
160 Вт
лампа
ДРЛ 250 Вт
ДНаТ 100 Вт
МГЛ 100 Вт
лампа
ДНаТ 150 Вт
МГЛ 150 Вт
лампа
ДРЛ 400 Вт
ДНаТ 250 Вт
МГЛ 250 Вт
Светильники типа
РСП/ЖСП/ГСП

16. 16
ПОЗИЦИОНИРОВАНИЕ
LUMENOID™ BRICK
Аналоги
Мощность,
Вт
Цена,
тыс.
руб
40 80 120 160 200 260
5
10
15
20
25
30

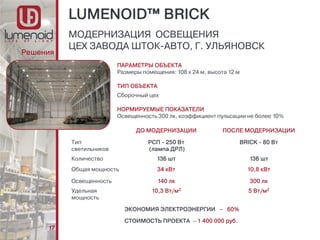

17. ДО МОДЕРНИЗАЦИИ ПОСЛЕ МОДЕРНИЗАЦИИ
Тип
светильников
РСП - 250 Вт
(лампа ДРЛ)
BRICK - 80 Вт
Количество 136 шт 136 шт
Общая мощность 34 кВт 10,8 кВт
Освещенность 140 лк 300 лк
Удельная
мощность
10,3 Вт/м2 5 Вт/м2
17
Решения
МОДЕРНИЗАЦИЯ ОСВЕЩЕНИЯ
ЦЕХ ЗАВОДА ШТОК-АВТО, Г. УЛЬЯНОВСК
LUMENOID™ BRICK
ЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИ – 60%
СТОИМОСТЬ ПРОЕКТА – 1 400 000 руб.
ПАРАМЕТРЫ ОБЪЕКТА
Размеры помещения: 108 х 24 м, высота 12 м
ТИП ОБЪЕКТА
Сборочный цех
НОРМИРУЕМЫЕ ПОКАЗАТЕЛИ
Освещенность 300 лк, коэффициент пульсации не более 10%

18. ДО МОДЕРНИЗАЦИИ ПОСЛЕ МОДЕРНИЗАЦИИ
Тип
светильников
HI-BAY - 250 Вт
(лампа МГЛ)
BRICK - 160 Вт
Количество 42 шт 42 шт
Общая мощность 10,5 кВт 6,7 кВт
Освещенность 160 лк 300 лк
Удельная
мощность
10 Вт/м2 5,6 Вт/м2
18
Решения
LUMENOID™ BRICK
ЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИ - 36%
СТОИМОСТЬ ПРОЕКТА – 790 000 руб.
ПАРАМЕТРЫ ОБЪЕКТА
Размеры помещения: 8×66 м; высота 14 м
ТИП ОБЪЕКТА
Сборочный цех
НОРМИРУЕМЫЕ ПОКАЗАТЕЛИ
Освещенность 300 лк, коэффициент пульсации не более 10%
МОДЕРНИЗАЦИЯ ОСВЕЩЕНИЯ
ЦЕХА ЗАВОДА ДИФФЕНБАХЕР, Г. БРНО, ЧЕХИЯ
