1. ООО «МЕТТЭМ-Светотехника»
LUMENOID™ SPRINT
Серия уличных консольных светодиодных светильников

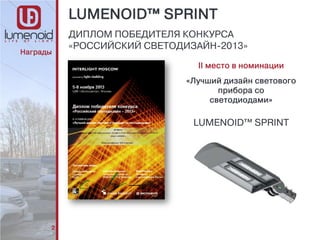

2. ДИПЛОМ ПОБЕДИТЕЛЯ КОНКУРСА «РОССИЙСКИЙ СВЕТОДИЗАЙН-2013» 2
Награды
LUMENOID™ SPRINT
II место в номинации «Лучший дизайн светового прибора со светодиодами»
LUMENOID™ SPRINT

3. КАКИЕ ЗАДАЧИ РЕШАЕТ? 3
Назначение
LUMENOID™ SPRINT
БЕЗОПАСНАЯ ГОРОДСКАЯ СРЕДА
Создание комфортного и качественного освещения на дорогах и автомагистралях, на улицах города и в парковых зонах обеспечивает безопасность водителей и пешеходов – специальное светораспределение, ограничение слепящего действия, низкая пульсация
ЭНЕРГОСБЕРЕЖЕНИЕ
Сокращение затрат на электрическое освещение с сохранением уровня освещенности в соответствии с нормами – потребление электроэнергии в 2 – 4 раза меньше, чем у светильников с разрядными лампами
СНИЖЕНИЕ ТРУДОЗАТРАТ И МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ ЗАПАСОВ
Сокращение работ по обслуживанию и замене светильников и ламп, снижение складских запасов ламп и светильников – срок службы светодиодов 60 тыс. часов, нет необходимости в хранении запасов и частой замене ламп
СНИЖЕНИЕ КАПИТАЛЬНЫХ ЗАТРАТ
Увеличение периода эксплуатации светотехнического оборудования до его плановой замены – гарантия 5 лет, срок службы 60 тыс. часов (более 15 лет)

4. 4
Автостоянки и парковки
Городские улицы и автомагистрали
Дворовые территории
Коттеджные поселки
Прилегающая территория
ОБЛАСТИ ПРИМЕНЕНИЯ
Применение
Железнодорожные платформы
LUMENOID™ SPRINT

5. 5
СЕРИЯ УЛИЧНЫХ КОНСОЛЬНЫХ СВЕТОДИОДНЫХ СВЕТИЛЬНИКОВ
LUMENOID™ SPRINT
Описание

Альтернатива традиционным уличным консольным светильникам типа РКУ/ЖКУ;

Специальное ассиметричное светораспределение для равномерного освещения дорожного полотна;

Три версии - мощность 40 Вт, 80 Вт, 160 Вт;

Облегченная конструкция корпуса-радиатора снижает нагрузку на опору освещения;

Степень защиты IP67;

Регулируемый угол наклона светильника 0°- 90°;

Возможность подключения к датчикам освещенности и системе управления наружным освещением;

Срок службы 60 000 ч;

Гарантия 5 лет;

6. 6

Специально спроектированный корпус-радиатор способствует улучшенному теплоотводу, создавая оптимальный режим работы светодиодов;

Корпус изготовлен методом экструзии из алюминиевого сплава 6061 с поверхностным анодированием толщиной 20 мкм;

Боковые продольные ребра радиатора, создают защитный угол 15° и ограничивают ослепление водителей и пешеходов;

Внутренние каналы в профиле позволяют максимально защитить все кабельные соединения от воздействия внешних факторов;

Специальные отверстия для слива дождевой воды позволяют промывать радиатор от грязи и избежать образования наледи;
КОРПУС-РАДИАТОР
Преимущества
LUMENOID™ SPRINT

7. 7

Изготовлен из термостойкого поликарбоната RL280 или алюминиевого сплава (версия 160 Вт);

Для обеспечения защиты от пыли и влаги установлена силиконовая прокладка;

Присоединение к корпусу осуществляется болтами с никелевым гальванопокрытием

Степень защиты драйвера IP67;
БОКС ДРАЙВЕРА
Преимущества
LUMENOID™ SPRINT

8. 8

Специально разработан для оптимального режима работы светодиодов CREE серии XPG, XTE на токе 750мА;

Драйвер обеспечивает стабильный ток при изменении питающего напряжения сети в диапазоне от 160 до 260 В;

Надежные высококачественные электронные компоненты позволяют увеличить срок службы драйвера;

Высокая эффективность драйвера – коэффициент мощности cosφ=0,96;

Коэффициент пульсации светового потока менее 2%;
ДРАЙВЕР
Преимущества
LUMENOID™ SPRINT

9. 9

Линзовый блок защищает светодиоды от внешнего воздействия – нет необходимости в установке дополнительного защитного стекла;

Алюминиевая плата со светодиодами способствует лучшему теплоотводу;

Рамка изготовлена из поликарбоната марки ELX1434;

Силиконовая прокладка обеспечивает степень защиты модуля IP67;

Удобство эксплуатации - простая плановая замена и ремонт отработавшего модуля;
МОДУЛЬ плата со светодиодами + линзы + рамка
Преимущества
LUMENOID™ SPRINT

10. 10

Светодиоды производства CREE, Inc. (США). Тип – XTE, XPG и XPG2 (новые версии);

Световая отдача 110-150 лм/Вт;

Индекс цветопередачи 70-80 Ra;

Цветовая температура - 3000° К (тепло- белый), 4500° К (нейтрально-белый) и 6500° К (холодно-белый);

Стабильные характеристики в течение всего срока службы;
СВЕТОДИОДЫ
Преимущества
LUMENOID™ SPRINT

11. 11

Специально спроектированные для LUMENOID™ линзы производства LEDIL OY (Финляндия) –формирование широкого асимметричного в продольной плоскости светораспределения;

Линзы изготовлены из ударопрочного ПММА, устойчивого к УФ и ИК излучению;

Потери светового потока в оптической части не более 5%;
ЛИНЗЫ
Преимущества
LUMENOID™ SPRINT

12. 12

Кронштейн состоит из двух частей, что позволяет менять угол наклона светильника 0°- 90°;

Два жидкостных уровня для правильной регулировки угла наклона;

Изготовлен методом литья под давлением из алюминиевого сплава с порошковой окраской;

Шесть винтов с головкой под внутренний шестигранник изготовлены из закаленной стали с никелевым гальванопокрытием, обеспечивают максимальную надежность крепления светильника на кронштейн или столб D48;
КРОНШТЕЙН
Преимущества
LUMENOID™ SPRINT

13. 13
LMD-SPR-040-3
LUMENOID™ SPRINT
Параметры
ОДИН СВЕТОДИОДНЫЙ МОДУЛЬ
Мощность каждого модуля стандартного типоразмера 40 Вт
МОЩНОСТЬ 40 Вт
Коэффициент мощности 0,96
ОБЛЕГЧЕННАЯ КОНСТРУКЦИЯ
Вес всего 2,7 кг
СВЕТОВОЙ ПОТОК - 3350 лм
±5% зависимости от типа светодиодов и условий окружающей среды
ГАБАРИТНЫЕ РАЗМЕРЫ
558х169х88 мм
LMD-SPR-040-3W-000
Тепло-белый свет
LMD-SPR-040-3N-000
Нейтрально-белый свет
LMD-SPR-040-3C-000
Холодно-белый свет

14. 14
LMD-SPR-080-3
LUMENOID™ SPRINT
Параметры
ДВА СВЕТОДИОДНЫХ МОДУЛЯ
Мощность каждого модуля стандартного типоразмера 40 Вт
МОЩНОСТЬ 80 Вт
Коэффициент мощности 0,96
ОБЛЕГЧЕННАЯ КОНСТРУКЦИЯ
Вес всего 4,7 кг
СВЕТОВОЙ ПОТОК - 6750 лм
±5% зависимости от типа светодиодов и условий окружающей среды
ГАБАРИТНЫЕ РАЗМЕРЫ
630х260х88 мм
LMD-SPR-080-3W-000
Тепло-белый свет
LMD-SPR-080-3N-000
Нейтрально-белый свет
LMD-SPR-080-3C-000
Холодно-белый свет

15. 15
LMD-SPR-160-3
LUMENOID™ SPRINT
Параметры
ЧЕТЫРЕ СВЕТОДИОДНЫХ МОДУЛЯ
Мощность каждого модуля стандартного типоразмера 40 Вт
МОЩНОСТЬ 160 Вт
Коэффициент мощности 0,96
ОБЛЕГЧЕННАЯ КОНСТРУКЦИЯ
Вес всего 7,7 кг
СВЕТОВОЙ ПОТОК - 13400 лм
±5% зависимости от типа светодиодов и условий окружающей среды
ГАБАРИТНЫЕ РАЗМЕРЫ
916х260х88 мм
LMD-SPR-160-3W-000
Тепло-белый свет
LMD-SPR-160-3N-000
Нейтрально-белый свет
LMD-SPR-160-3C-000
Холодно-белый свет

16. 16
АНАЛОГИ
LUMENOID™ SPRINT
Аналоги
40 Вт
80 Вт
160 Вт
лампа
ДРЛ 250 Вт
ДНаТ 100 Вт
МГЛ 100 Вт
лампа
ДРЛ 400 Вт
ДНаТ 250 Вт
МГЛ 250 Вт
Светильники типа РКУ/ЖКУ/ГКУ
лампа
ДРЛ 125 Вт
ДНаТ 70 Вт
МГЛ 70 Вт

17. 17
ПОЗИЦИОНИРОВАНИЕ
LUMENOID™ SPRINT
Аналоги
Мощность, Вт
Цена, руб
20
40
60
80
100
120
5
10
15
20
25
30
140
160

18. ДО МОДЕРНИЗАЦИИ
ПОСЛЕ МОДЕРНИЗАЦИИ
Тип светильников
ЖКУ 150 Вт
SPRINT - 80 Вт
Количество
20 шт
20 шт
Общая мощность
3,4 кВт
1,6 кВт
Освещенность
15 лк
12,5 лк
Равномерность
0,68
0,7 18
Решения
МОДЕРНИЗАЦИЯ УЛИЧНОГО ОСВЕЩЕНИЯ ул. НАТУРАЛИСТОВ, г. МИНСК
LUMENOID™ SPRINT
ЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИ – 50%;
СТОИМОСТЬ ПРОЕКТА – 236 000 руб.
ПАРАМЕТРЫ ОБЪЕКТА
Длина участка улицы 800 м, ширина улицы 7 м.
ТИП ОБЪЕКТА
Проезжая улица местного значения с двухполосным движением, соответствует категории «В».
НОРМИРУЕМЫЕ ПОКАЗАТЕЛИ
Средняя горизонтальная освещенность не менее 10 лк; равномерность Emin/Eср не менее 0,25.

19. ДО МОДЕРНИЗАЦИИ
ПОСЛЕ МОДЕРНИЗАЦИИ
Тип светильников
РКУ 250 Вт
SPRINT - 80 Вт
Количество
120 шт
120 шт
Общая мощность
34,5 кВт
9,6 кВт
Освещенность
10 лк
20 лк
Равномерность
0,3
0,4 19
Решения
МОДЕРНИЗАЦИЯ ОСВЕЩЕНИЯ ПАРКОВКИ, ХИМКИ БИЗНЕС-ПАРК
LUMENOID™ SPRINT
ЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИ – 72%;
СТОИМОСТЬ ПРОЕКТА – 1 200 000 руб.
ПАРАМЕТРЫ ОБЪЕКТА
Длина участка 250 м, ширина 100 м.
ТИП ОБЪЕКТА
Территория парковки офисного комплекса.
НОРМИРУЕМЫЕ ПОКАЗАТЕЛИ
Средняя горизонтальная освещенность не менее 10 лк; равномерность Emin/Eср не менее 0,25.

20. ООО «МЕТТЭМ-Светотехника»
Адрес:
11024, Москва, ш. Энтузиастов, д.7
Телефоны:
+7 (495) 361-44-05, +7 (495) 632-58-84
E-mail:
info@lumenoid.ru
Сайт:
www.lumenoid.ru 20
