LINE 2016 エンジニアインターン 03

1. LINE internship 2016
最終発表
開発2センター LINEゲーム開発1室

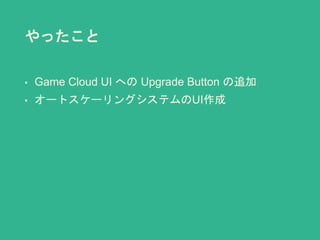

2. やったこと
• Game Cloud UI への Upgrade Button の追加
• オートスケーリングシステムのUI作成

3. Upgrade Component Button

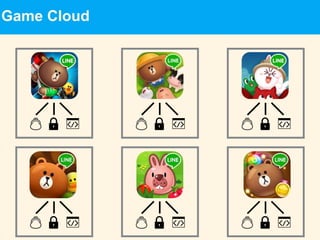

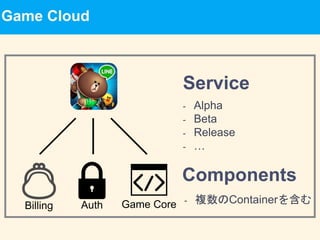

4. Game Cloud
Service
Components
- Alpha
- Beta
- Release
- …
Game CoreAuthBilling
¥
- 複数のContainerを含む

5. ¥
¥
Game Cloud

6. 問題点 - Upgrade Component
Game Core V1AuthBilling
Game Coreに
すごい機能を追加した、
アップグレードしよう

7. 問題点 - Upgrade Component
Game Core V1
Game Coreに
すごい機能を追加した、
アップグレードしよう
1. Docker Imageのビルド
Task
Game Core V2

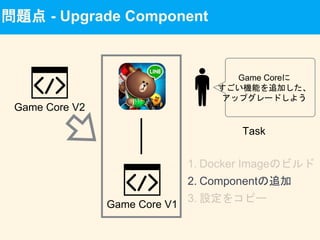

8. 問題点 - Upgrade Component
Game Core V1
Game Coreに
すごい機能を追加した、
アップグレードしよう
2. Componentの追加
Task
Game Core V2

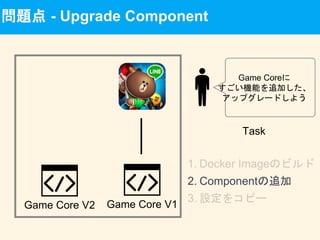

9. 問題点 - Upgrade Component
Game Core V1
Game Coreに
すごい機能を追加した、
アップグレードしよう
2. Componentの追加
Task
Game Core V2

10. 問題点 - Upgrade Component
Game Core V1
Game Coreに
すごい機能を追加した、
アップグレードしよう
3. 設定をコピー
Task
Game Core V2

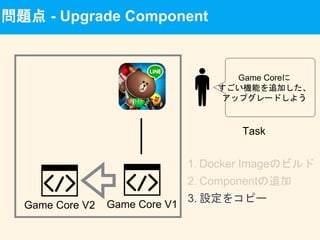

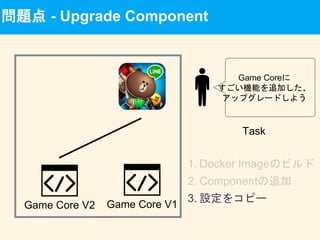

11. 問題点 - Upgrade Component
Game Core V1
Game Coreに
すごい機能を追加した、
アップグレードしよう
3. 設定をコピー
Task
Game Core V2

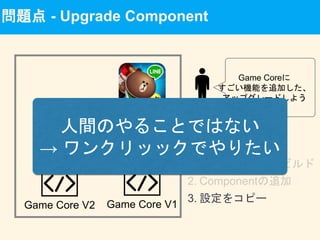

12. 問題点 - Upgrade Component
Game Core V1
Game Coreに
すごい機能を追加した、
アップグレードしよう
3. 設定をコピー
Task
Game Core V2
人間のやることではない
→ ワンクリッックでやりたい

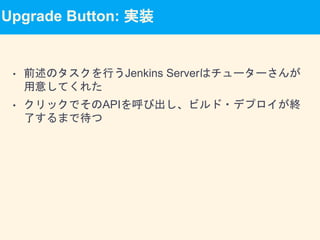

13. Upgrade Button: 実装
• 前述のタスクを行うJenkins Serverはチューターさんが
用意してくれた
• クリックでそのAPIを呼び出し、ビルド・デプロイが終
了するまで待つ

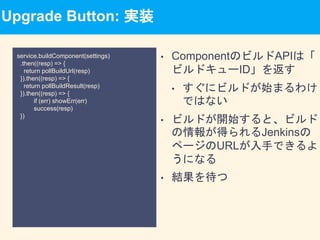

14. Upgrade Button: 実装
service.buildComponent(settings)
.then((resp) => {
return pollBuildUrl(resp)
}).then((resp) => {
return pollBuildResult(resp)
}).then((resp) => {
if (err) showErr(err)
success(resp)
})
• ComponentのビルドAPIは「
ビルドキューID」を返す
• すぐにビルドが始まるわけ
ではない
• ビルドが開始すると、ビルド
の情報が得られるJenkinsの
ページのURLが入手できるよ
うになる
• 結果を待つ

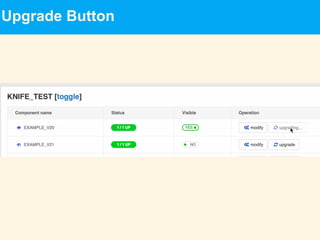

15. Upgrade Button

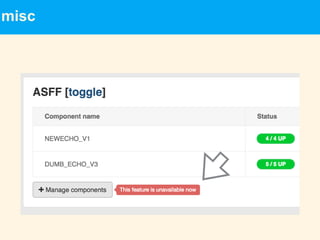

16. misc

17. Gearbox-UI

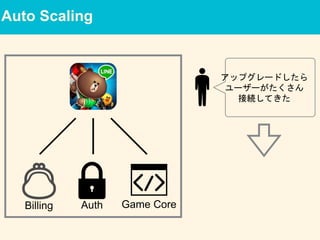

18. Auto Scaling
Game CoreAuthBilling
アップグレードしたら
ユーザーがたくさん
接続してきた

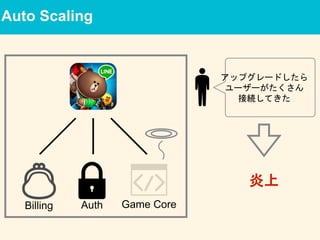

19. Auto Scaling
Game CoreAuthBilling
アップグレードしたら
ユーザーがたくさん
接続してきた
炎上

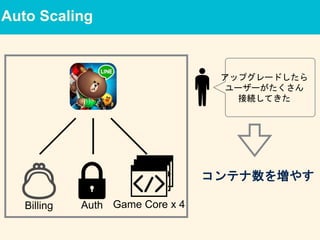

20. Auto Scaling
Game Core x 4AuthBilling
アップグレードしたら
ユーザーがたくさん
接続してきた
コンテナ数を増やす

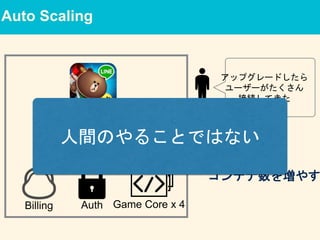

21. Auto Scaling
Game Core x 4AuthBilling
アップグレードしたら
ユーザーがたくさん
接続してきた
コンテナ数を増やす
人間のやることではない

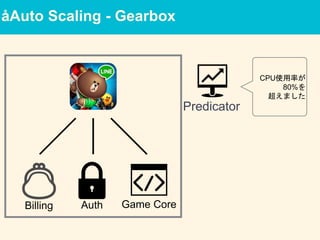

22. åAuto Scaling - Gearbox
AuthBilling
CPU使用率が
80%を
超えました
Predicator
Game Core

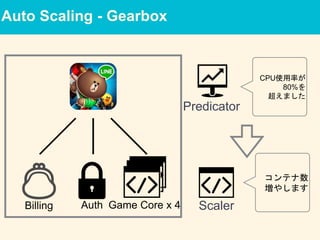

23. Auto Scaling - Gearbox
AuthBilling
Predicator
Scaler
コンテナ数
増やします
Game Core x 4
CPU使用率が
80%を
超えました

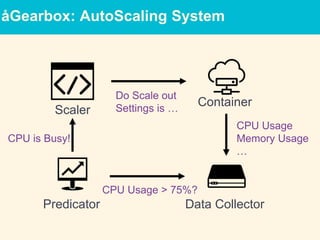

24. åGearbox: AutoScaling System
Container
Data Collector
CPU Usage
Memory Usage
…
Predicator
CPU is Busy!
CPU Usage > 75%?
Do Scale out
Settings is …Scaler

25. Gearbox: AutoScaling System

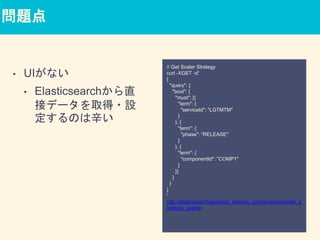

26. 問題点
• UIがない
• Elasticsearchから直
接データを取得・設
定するのは辛い
// Get Scaler Strategy
curl -XGET -d'
{
"query": {
"bool": {
"must": [{
"term": {
"serviceId": "LGTMTM"
}
}, {
"term": {
"phase": "RELEASE"
}
}, {
"term": {
"componentId": "COMP1"
}
}]
}
}
}
'
http://elasticsearch/gearbox_release_configuration/scaler_s
trategy/_search

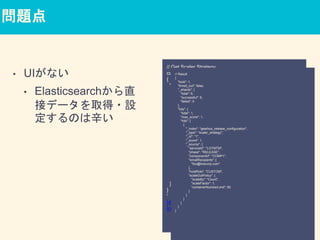

27. 問題点
• UIがない
• Elasticsearchから直
接データを取得・設
定するのは辛い
// Get Scaler Strategy
curl -XGET -d'
{
"query": {
"bool": {
"must": [{
"term": {
"serviceId": "LGTMTM"
}
}, {
"term": {
"phase": "RELEASE"
}
}, {
"term": {
"componentId": "COMP1"
}
}]
}
}
}
'
http://elasticsearch/gearbox_release_configuration/scaler_s
trategy/_search
// Result
{
"took": 1,
"timed_out": false,
"_shards": {
"total": 6,
"successful": 6,
"failed": 0
},
"hits": {
"total": 1,
"max_score": 1,
"hits": [
{
"_index": "gearbox_release_configuration",
"_type": "scaler_strategy",
"_id": "1",
"_score": 1,
"_source": {
"serviceId": "LGTMTM",
"phase": "RELEASE",
"componentId": "COMP1",
"emailRecipients": [
"foo@linecorp.com"
],
"hostRole": "CUSTOM",
"scaleOutPolicy": {
"scaleBy": "Count",
"scaleFactor": 1,
"containerNumberLimit": 50
}
}
}
]
}
}

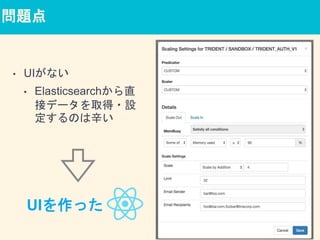

28. 問題点
• UIがない
• Elasticsearchから直
接データを取得・設
定するのは辛い
// Get Scaler Strategy
curl -XGET -d'
{
"query": {
"bool": {
"must": [{
"term": {
"serviceId": "LGTMTM"
}
}, {
"term": {
"phase": "RELEASE"
}
}, {
"term": {
"componentId": "COMP1"
}
}]
}
}
}
'
http://elasticsearch/gearbox_release_configuration/scaler_s
trategy/_searchUIを作った

29. demo

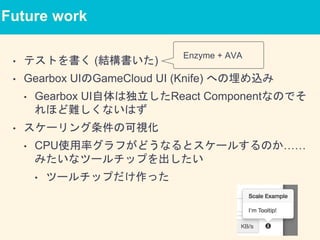

30. Future work
• テストを書く (結構書いた)
• Gearbox UIのGameCloud UI (Knife) への埋め込み
• Gearbox UI自体は独立したReact Componentなのでそ
れほど難しくないはず
• スケーリング条件の可視化
• CPU使用率グラフがどうなるとスケールするのか……
みたいなツールチップを出したい
• ツールチップだけ作った
Enzyme + AVA

31. Thank you for listening!
