콩테크 비콘 외 하드웨어 카탈로그(kongtech hardware catalog)

1
이책의 저작권은 콩테크 주식회사에 있습니다.
저작권법에 의해 무단전재와 복사, 복제를 금합니다.
이 책 내용의 전부 또는 일부를 사용하려면 반드시 저작권자 또는
콩테크 주식회사의 서면동의를 받아야합니다.
© 2018. KONGtech Co., Ltd. All Rights Reserved.

4
Kong Tech
Hardware Catalog
01.Beacon 02.Sensor
Beacon Key
Bluetooth Chime Button
Doorlock Control Bluetooth Module
Toilet Indicator Board
NRF52 Simple Development Board
PlutoconDK - Beacon
PlutoconDK - USB
PlutoconDK - LongRange
Plutocon USB-C
Beacon Module
Bluetooth Card Detector

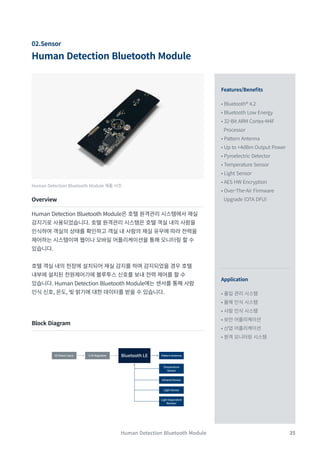

Human Detection Bluetooth Module
Pressure Monitoring Evaluation Board
KongMonitoring Sensor

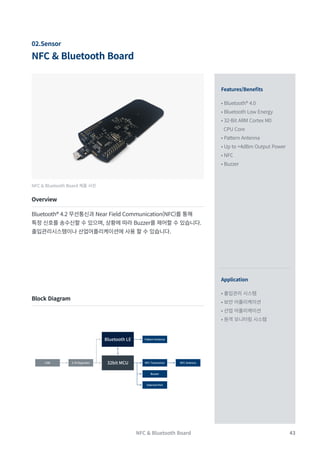

NFC & Bluetooth Board
Temperature & Humidity Remote Control
PlutoconDK - ACC
PlutoconDK - TEMP

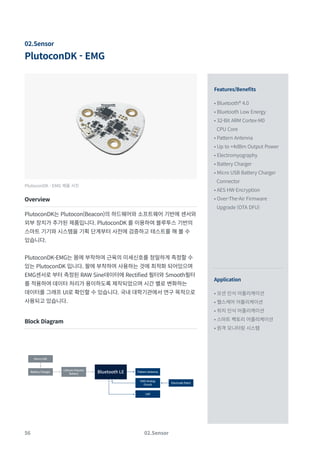

PlutoconDK - EMG
PlutoconDK - MP3
PlutoconDK - MAGNETIC

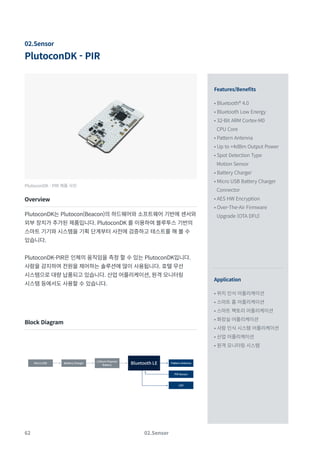

PlutoconDK - PIR

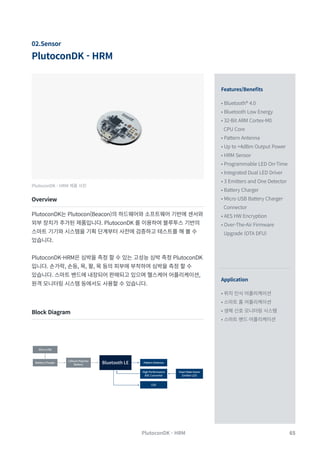

PlutoconDK - HRM
PlutoconDK - MIC
PlutoconDK - REMOTE
PlutoconDK - VOCS
PlutoconDK - LIGHT & UV
PlutoconDK - FSR
PlutoconDK - HID
PlutoconDK - ARS
PlutoconDK - LCD
09
11
14
16
19
21
23
25
27
29
32
35
38
40
43
47
50
53
56
58
60
62
65
68
70
72
75
78
80
82
85

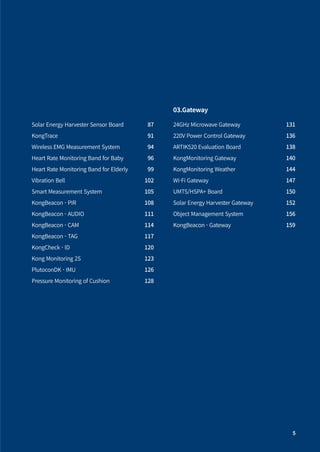

5
03.Gateway
24GHz Microwave Gateway
220V Power Control Gateway
ARTIK520 Evaluation Board
KongMonitoring Gateway
KongMonitoring Weather
Wi-Fi Gateway
UMTS/HSPA+ Board
Solar Energy Harvester Gateway

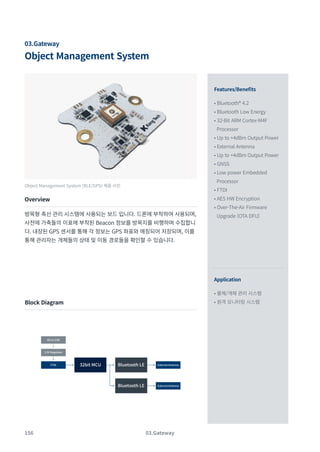

Object Management System

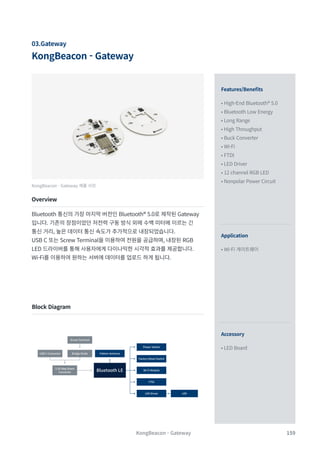

KongBeacon - Gateway
Solar Energy Harvester Sensor Board
KongTrace

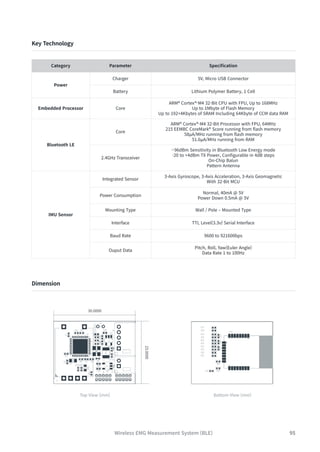

Wireless EMG Measurement System
Heart Rate Monitoring Band for Baby
Heart Rate Monitoring Band for Elderly
Vibration Bell

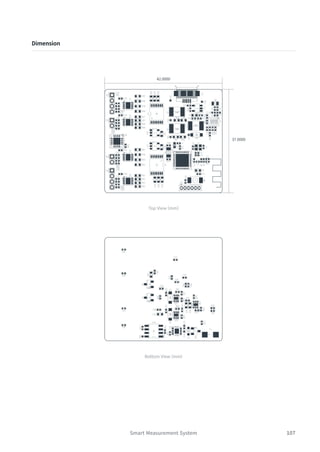

Smart Measurement System
KongBeacon - PIR

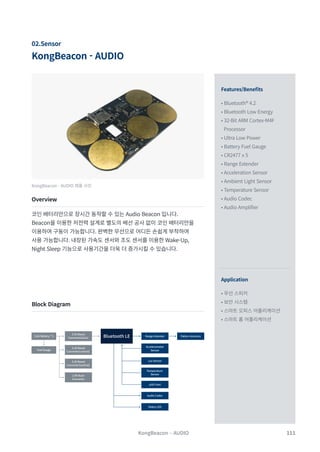

KongBeacon - AUDIO

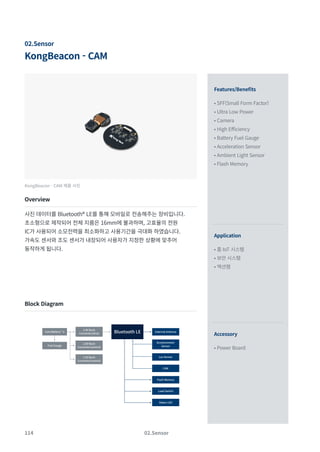

KongBeacon - CAM
KongBeacon - TAG

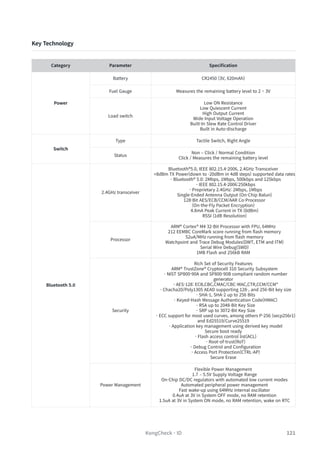

KongCheck - ID
Kong Monitoring 2S
PlutoconDK - IMU
Pressure Monitoring of Cushion
131
136
138
140
144
147
150
152
156
159
87
91
94
96
99
102
105
108
111
114
117
120
123
126
128

6

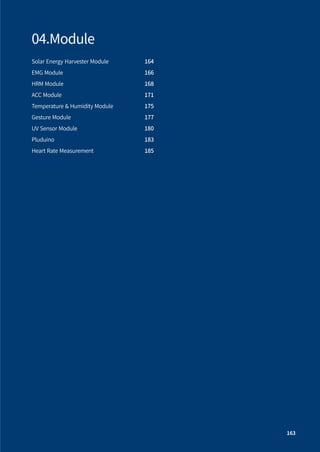

04.Module 05.System
Solar Energy Harvester Module

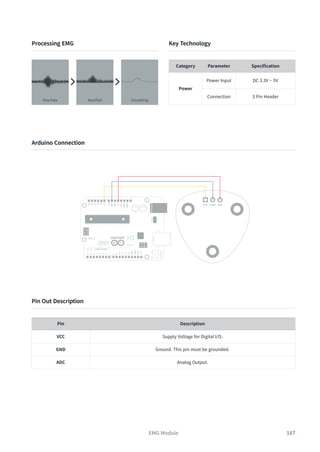

EMG Module

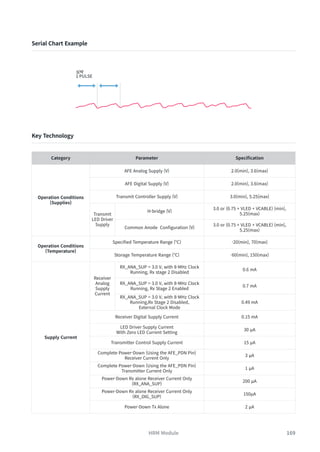

HRM Module
ACC Module

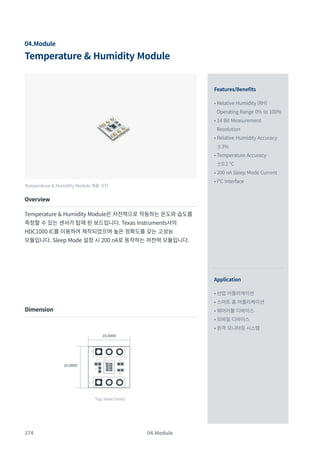

Temperature & Humidity Module
Gesture Module
UV Sensor Module

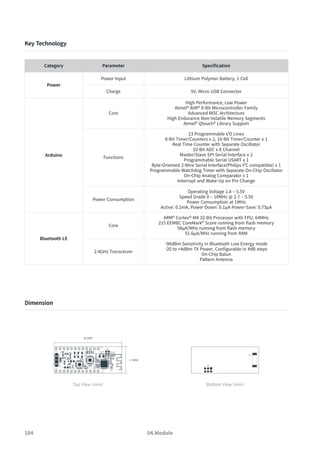

Pluduino
Heart Rate Measurement
Air Purifier Bluetooth System

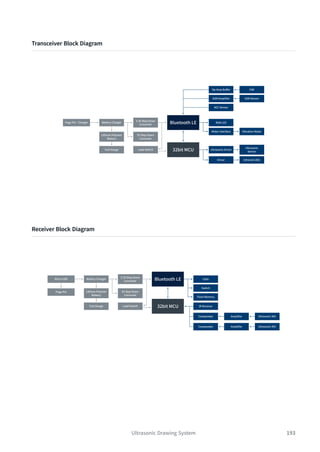

Ultrasonic Drawing System

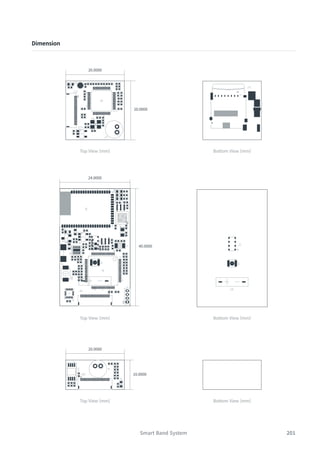

Smart Band System

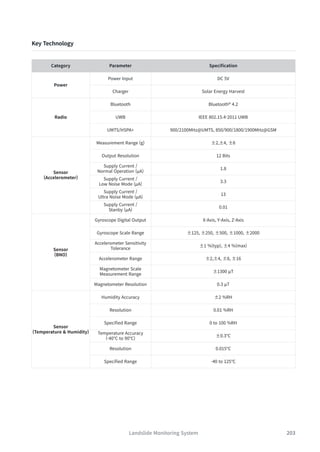

Landslide Monitoring System

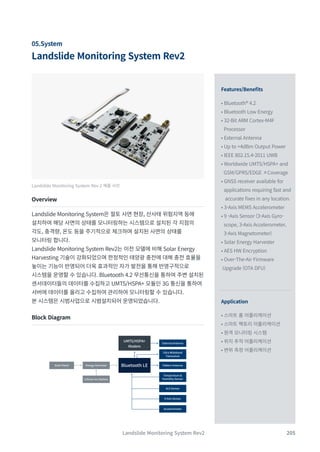

Landslide Monitoring System Rev2

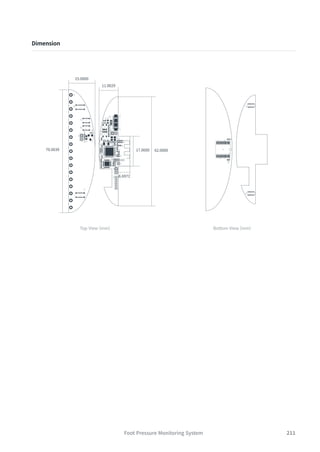

Foot Pressure Monitoring System

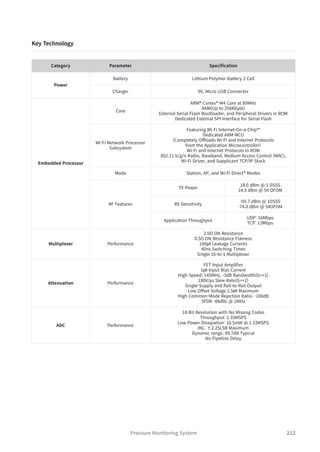

Pressure Monitoring System

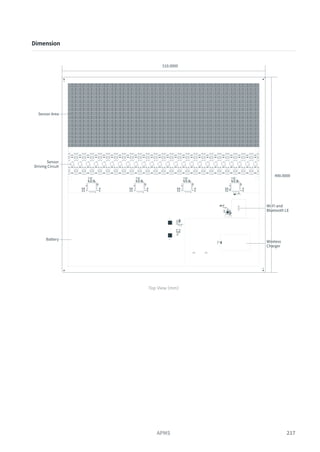

APMS
Zig Pressure Monitoring System
Pressure Monitoring System of Chair
Ultrasonic Generator
Ultrasonic Generator Controller
Outdoor Solar Gateway with 3.97'' LCD
KongCheck
164
166
168
171
175
177
180
183
185
188
192
197
202
205
209
212
215
218
220
223
226
229
233

8
01.Beacon
Beacon Key
Bluetooth Chime Buttom
Door Lock Control Bluetooth Module
PlutoconDK - Beacon
PlutoconDK - USB
PlutoconDK - LongRange
Plutocon USB-C

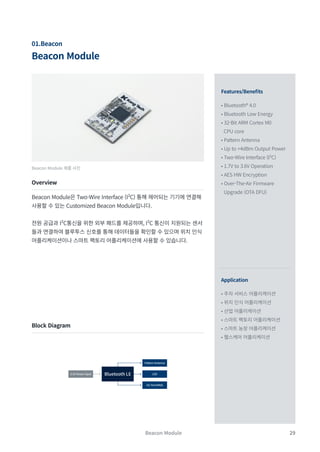

Beacon Module
09
11
14
16
19
21
23
25
27
29
01.Beacon

9
Beacon Key
01.Beacon
Overview
Beacon Key는 아파트 출입관리 시스템에서 출입키로 사용되었습니다.
아파트 출입관리 시스템은 아파트 주차장과 아파트 현관으로 출입하는
사용자의 출입을 관리하는 시스템이며 Beacon Key의 비콘 신호를 통해
아파트 현관의 자동문을 개폐하거나 주차장 내의 차량 위치를 파악할 수
있습니다. 또한 2개의 버튼을 통해서 주차장 내에서의 차량 위치 신호를
보내거나 긴급 알람 신호를 보낼 수 있습니다.
Features/Benefits
Application
• Bluetooth® 4.2
• Bluetooth Low Energy
• 32-Bit ARM Cortex-M4F
Processor
• Pattern Antenna
• Up to +4dBm Output Power
• 2 Tact Switch
• Status LED
• Coin Battery
• AES HW Encryption
• Over-The-Air Firmware
Upgrade (OTA DFU)
• 주차 서비스 어플리케이션
• 위치 인식 어플리케이션
• 스마트 팩토리 어플리케이션
• 스마트 농장 어플리케이션
• 헬스케어 어플리케이션
• 산업 어플리케이션
Beacon Key 제품 사진
Beacon Key
Block Diagram
Tact Switch
Coin Battery
Tact Switch
LED
Bluetooth LE

10
Key Technology
Dimension
Category Parameter Specification
Power Power Input Coin Battery CR2450 3V
Bluetooth 4.2
Core
ARM® Cortex®-M4 32-Bit Processor with FPU, 64MHz
215 EEMBC CoreMark® score running from flash memory
58µA/MHz running from flash memory
51.6µA/MHz running from RAM
Serial Wire Debug (SWD)
2.4GHz Transceiver
-96dBm Sensitivity in Bluetooth Low Energy mode
-20 to +4dBm TX Power, Configurable in 4dB steps
On-Chip Balun
Pattern Antenna
Memory 512 KB Flash / 64 KB RAM
Top View (mm)
Bottom View (mm)
01.Beacon
Antenna Polarization
Vertical Polarization
Horizontal Polarization
51.0000
32.0225
Φ2.6000

11
01.Beacon
Bluetooth Chime Button 제품 사진
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• Switch
• Status LED
Upgrade (OTA DFU)
• 출입관리 시스템
• 보안 어플리케이션
• 원격 모니터링 시스템
• 호텔 원격관리 시스템
Overview
Block Diagram
Bluetooth Chime Button은 호텔 원격관리 시스템에서 호텔 객실의 차임
버튼으로 사용되었습니다. 호텔 원격관리 시스템은 호텔 객실 내의 사람을
인식하여 객실의 상태를 확인하고 객실 내 사람의 재실 유무에 따라 전력을
제어하는 시스템이며 웹이나 모바일 어플리케이션을 통해 모니터링 할 수
있습니다.
Bluetooth Chime Button를 통해 방문자가 Button을 누름으로써 블루투스
신호를 보내고 객실 내에 설치된 벨은 블루투스 신호를 수신 받으면 벨을 울려
방문을 알릴 수 있습니다. 또한 상태 LED를 통해 현재 객실의 상태를 알 수
있습니다. 출입관리 시스템에서도 사용할 수 있으며 무선통신 어플리케이션
에도 사용 가능합니다.
Orange LED
White LED Bar
Coin Battery
Coin Battery
Metal Switch
LED Control
Bluetooth LE
LED Control
Circuit

12
Key Technology
Power
Power Input DC 5V
Connector Molex 5267-06
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
01.Beacon
Vertical Polarization Horizontal Polarization

13
Beacon Chime Button
Dimension
Top View (mm)
Top View (mm)
Bottom View (mm)
Bottom View (mm)
66.9000
72.0000
6.0000
56.0000
66.9000
72.0000
56.0000
6.0000

14
01.Beacon
Door Lock Control Bluetooth Module 제품 사진
Overview
Block Diagram
Door Lock Control Bluetooth Module은 호텔 원격관리 시스템에서 호텔
객실의 도어락 제어기로 사용되었습니다. 호텔 원격관리 시스템은 호텔 객실
내의 사람을 인식하여 객실의 상태를 확인하고 객실 내 사람의 재실 유무에
따라 전력을 제어하는 시스템이며 웹이나 모바일 어플리케이션을 통해
모니터링 할 수 있습니다.
Door Lock Control Bluetooth Module은 도어락의 상태를 블루투스 신호
로 보내 원격으로 도어락의 상태를 확인할 수 있게 하며 도어락을 제어 할 수
있습니다. 출입관리 시스템과 보안 어플리케이션에서도 사용 가능합니다.
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• Door Lock Control
Upgrade (OTA DFU)
01.Beacon
DOORLOCK
Connector
3.3V Power Input Bluetooth LE

15
Key Technology
Power
Power Input DC 3.3V
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Dimension
Top View (mm)

16
01.Beacon

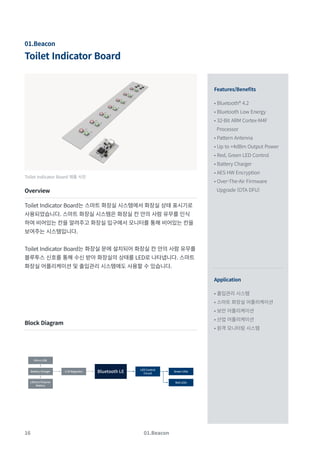

Toilet Indicator Board 제품 사진
Overview
Block Diagram
Toilet Indicator Board는 스마트 화장실 시스템에서 화장실 상태 표시기로
사용되었습니다. 스마트 화장실 시스템은 화장실 칸 안의 사람 유무를 인식
하여 비어있는 칸을 알려주고 화장실 입구에서 모니터를 통해 비어있는 칸을
보여주는 시스템입니다.
Toilet Indicator Board는 화장실 문에 설치되어 화장실 칸 안의 사람 유무를
블루투스 신호를 통해 수신 받아 화장실의 상태를 LED로 나타냅니다. 스마트
화장실 어플리케이션 및 출입관리 시스템에도 사용할 수 있습니다.
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• Red, Green LED Control
• Battery Charger
Upgrade (OTA DFU)
• 스마트 화장실 어플리케이션
01.Beacon
LED Control
Circuit
3.3V Regulator
Battery Charger
Lithium Polymer
Battery
Micro USB
Bluetooth LE Green LEDs
Red LEDs

17
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna

18
Dimension
Top View (mm)
Top View (mm)
01.Beacon
165.2000
30.0000
30.0000
20.0000

19
Overview
Block Diagram
01.Beacon
NRF52 Simple Development Board 제품 사진
NRF52 Simple Development Board는 Nordic 사의 NRF52832 IC의
블루투스 성능 테스트 및 개발을 위해 제작한 개발보드입니다. 기본적인
Bluetooth® 4.2 NRF52832의 동작과 NFC기능 및 인터페이스를 확인할
수 있습니다. 다양한 센서들과 연결하여 블루투스 신호를 통해 데이터들을
확인할 수 있으며 프로젝트 초기 개발 단계에 테스트 및 검증 목적으로
사용할 수 있습니다.
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• On-Chip NFC Tag
• Two-Wire Interface (I²C)
• Master/Slave SPI
• UART (RTS/CTS)
• PWM
• 12-Bit ADC
• Real Time Counter (RTC)
• Digital Microphone Interface
(PDM)
Upgrade (OTA DFU)
NFC
3.3V Regulator
Micro USB
LED
External PORT
Bluetooth LE

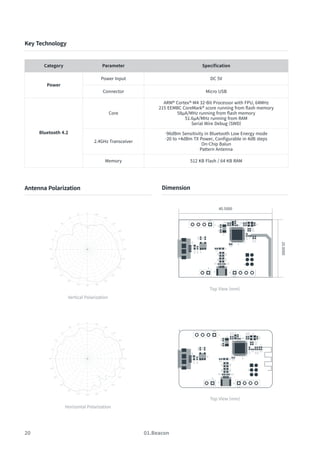

20 01.Beacon
Top View (mm)
Top View (mm)
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Dimension
25.0000
40.5000

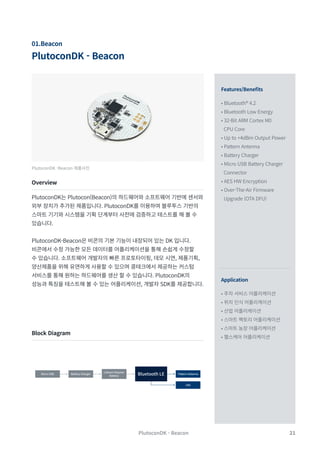

21
PlutoconDK - Beacon
01.Beacon
PlutoconDK -Beacon 제품사진
Overview
Block Diagram
PlutoconDK는 Plutocon(Beacon)의 하드웨어와 소프트웨어 기반에 센서와
외부 장치가 추가된 제품입니다. PlutoconDK를 이용하여 블루투스 기반의
스마트 기기와 시스템을 기획 단계부터 사전에 검증하고 테스트를 해 볼 수
있습니다.
PlutoconDK-Beacon은 비콘의 기본 기능이 내장되어 있는 DK 입니다.
비콘에서 수정 가능한 모든 데이터를 어플리케이션을 통해 손쉽게 수정할
수 있습니다. 소프트웨어 개발자의 빠른 프로토타이핑, 데모 시연, 제품기획,
양산제품을 위해 유연하게 사용할 수 있으며 콩테크에서 제공하는 커스텀
서비스를 통해 원하는 하드웨어를 생산 할 수 있습니다. PlutoconDK의
성능과 특징을 테스트해 볼 수 있는 어플리케이션, 개발자 SDK를 제공합니다.
Features/Benefits
Application
• Bluetooth® 4.2
• 32-Bit ARM Cortex M0
CPU Core
• Pattern Antenna
• Battery Charger
• Micro USB Battery Charger
Connector
Upgrade (OTA DFU)
PlutoconDK - Beacon
Pattern Antenna
Battery Charger
Micro USB
LED
Bluetooth LE
Lithium Polymer
Battery

22 01.Beacon
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.2
Core
ARM® Cortex™-M0 32-Bit processor
275μA/MHz running from flash memory
150μA/MHz running from RAM
2.4GHz Transceiver
250kbps, 1Mbps, 2Mbps supported data rates
TX Power -20 to +4dBm in 4dB steps
TX Power -30dBm Whisper mode
Pattern Antenna
Memory 256 KB Embedded Flash Program Memory / 16 KB RAM
Dimension
Top View (mm)
32.0000

23
PlutoconDK - USB
PlutoconDK - USB
01.Beacon
PlutoconDK - USB 제품 사진
Overview
Block Diagram
PlutoconDK는 Plutocon(Beacon)의 하드웨어와 소프트웨어 기반에
센서와 외부 장치가 추가된 제품입니다. PlutoconDK를 이용하여 블루투스
기반의 스마트 기기와 시스템을 기획 단계부터 사전에 검증하고 테스트를
해 볼 수 있습니다.
PlutoconDK-USB는 USB 동글 형태의 PlutoconDK입니다. 데이터를
주기적으로 송신하는 비콘 기능과 주변의 블루투스 기기를 스캔하는 기능이
내장 되어 있습니다.
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• USB-A
• FTDI
Upgrade (OTA DFU)
Pattern Antenna
FTDI
USB - A
LED
Bluetooth LE

24 01.Beacon
Top View (mm)
Bottom View (mm)
Key Technology
Power
Power Input DC 5V
Connector USB-A
Bluetooth 4.0
Core
2.4GHz Transceiver
Pattern Antenna
Dimension
23.0000
16.0000

25
PlutoconDK - Long Range
01.Beacon
PlutoconDK - Long Range 제품 사진
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• External Antenna
• Battery Charger
Connector
Upgrade (OTA DFU)
• 스마트 홈 어플리케이션
Overview
Block Diagram
PlutoconDK-Long Range는 Pattern Antenna 대신 SMA Connector를
통하여 외장 안테나를 결합하여 더 넓은 범위의 송수신 거리를 확보할 수
있는 PlutoconDK입니다. 산업 어플리케이션, 원격 모니터링 시스템 등에서
PlutoconDK - Long Range
Micro USB Battery Charger Bluetooth LE External Antenna
LED
Lithium Polymer
Battery

26
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Radiation Pattern Dimension
Top View (mm)
R16.0000
30.6000

27
Plutocon USB - C
01.Beacon
Plutocon USB - C 제품 사진
Overview
Block Diagram
PlutoconDK USB-C는 USB C TYPE 동글 형태의 PlutoconDK입니다.
데이터를 주기적으로 송신하는 비콘 기능과 주변의 블루투스 기기를
스캔하는 기능이 내장 되어 있습니다.
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Ultra Small Chip Antenna
• USB-C
• FTDI
Upgrade (OTA DFU)
Plutocon USB-C
Chip Antenna
FTDI
USB - C
LED
Bluetooth LE

28
Radiation Pattern
01.Beacon
XY-plane YZ-plane ZX-plane
Dimension
Top View (mm) Bottom View (mm)
Key Technology
Power
Power Input DC 5V
Connector USB-C
Bluetooth 4.2
Core
2.4GHz Transceiver
-20 to +4dBm TX power, Configurable in 4dB steps
On-Chip Balun
Chip Antenna
25.6750
8.8000
15.0000

29
Beacon Module
Beacon Module
01.Beacon
Beacon Module 제품 사진
Features/Benefits
Application
• Bluetooth® 4.0
CPU core
• Pattern Antenna
• Two-Wire Interface (I²C)
• 1.7V to 3.6V Operation
Upgrade (OTA DFU)
Overview
Block Diagram
Beacon Module은 Two-Wire Interface (I²C) 통해 제어되는 기기에 연결해
사용할 수 있는 Customized Beacon Module입니다.
전원 공급과 I²C통신을 위한 외부 패드를 제공하며, I²C 통신이 지원되는 센서
들과 연결하여 블루투스 신호를 통해 데이터들을 확인할 수 있으며 위치 인식
어플리케이션이나 스마트 팩토리 어플리케이션에 사용할 수 있습니다.
LED
3.3V Power Input
Pattern Antenna
I2C Port(PAD)
Bluetooth LE

30 01.Beacon
Key Technology
Power Power Input Supply Voltage Range 1.8 V to 3.6 V
Bluetooth 4.0
Core
ARM® Cortex™-M0 32-Bit Processor
2.4GHz Transceiver
External Antenna
Dimension
Top View (mm)
25.0000
15.0000

31
02.Sensor
KongTrace
Wireless EMG Measurement System
Vibration Bell
KongBeacon - PIR
KongBeacon - AUDIO
KongBeacon - CAM
KongBeacon - TAG
KongCheck - ID
Kong Monitoring 2S
PlutoconDK - IMU
87
91
94
96
99
102
105
108
111
114
117
120
123
126
128
PlutoconDK - ACC
PlutoconDK - TEMP
PlutoconDK - EMG
PlutoconDK - MP3
PlutoconDK - PIR
PlutoconDK - HRM
PlutoconDK - MIC
PlutoconDK - REMOTE
PlutoconDK - VOCS
PlutoconDK - FSR
PlutoconDK - HID
PlutoconDK - ARS

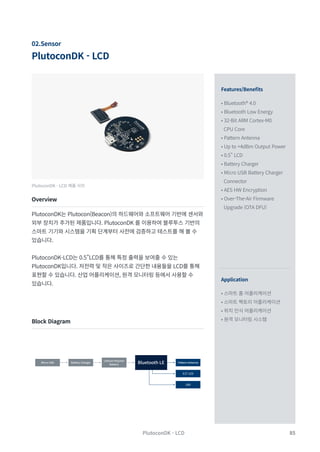

PlutoconDK - LCD
32
35
38
40
43
47
50
53
56
58
60
62
65
68
70
72
75
78
80
82
85

32
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• Card Detector
• Photointerrupter
• LED
Upgrade (OTA DFU)
• 물체 인식
Bluetooth Card Detector 제품 사진
Overview
Block Diagram
Bluetooth Card Detetor는 호텔 원격관리 시스템에서 호텔 카드키 Detector
로 사용되었습니다. 호텔 원격관리 시스템은 호텔 객실 내의 사람을 인식하여
객실의 상태를 확인하고 객실 내 사람의 재실 유무에 따라 전력을 제어하는
시스템이며 웹이나 모바일 어플리케이션을 통해 모니터링 할 수 있습니다.
Bluetooth Card Detetor는 호텔 객실의 카드키가 Photointerrupter를 통해
감지되면 LED가 켜지며 호텔 객실에 설치되어있는 전원제어기에 블루투스
신호를 보내서 전력이 들어올 수 있도록 합니다.
Pattern Antenna
3.3V Regulator
5V Power Input
Photo Interrupters
Photo Interrupters
Bluetooth LE
02.Sensor

33
Sensor
Key Technology
Power
Power Input DC 5V
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Chip Antenna
Sensor Card Detector Photointerrupter

34 02.Sensor
Dimension
7.0000
12.4998
26.0000
6.0000
83.0000
13.0000
38.0000
65.0000
2.8000

35
02.Sensor
Human Detection Bluetooth Module 제품 사진
Overview
Block Diagram
Human Detection Bluetooth Module은 호텔 원격관리 시스템에서 재실
감지기로 사용되었습니다. 호텔 원격관리 시스템은 호텔 객실 내의 사람을
인식하여 객실의 상태를 확인하고 객실 내 사람의 재실 유무에 따라 전력을
제어하는 시스템이며 웹이나 모바일 어플리케이션을 통해 모니터링 할 수
있습니다.
호텔 객실 내의 천장에 설치되어 재실 감지를 하며 감지되었을 경우 호텔
내부에 설치된 전원제어기에 블루투스 신호를 보내 전력 제어를 할 수
있습니다. Human Detection Bluetooth Module에는 센서를 통해 사람
인식 신호, 온도, 빛 밝기에 대한 데이터를 받을 수 있습니다.
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• Pyroelectric Detector
• Temperature Sensor
• Light Sensor
Upgrade (OTA DFU)
• 출입 관리 시스템
• 물체 인식 시스템
• 사람 인식 시스템
Pattern Antenna
3.3V Regulator
5V Power Input
Temperature
Sensor
Light Dependent
Resistor
Infrared Sensor
Light Sensor
Bluetooth LE

36 02.Sensor
Key Technology
Power
Power Input DC 12V
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Chip Antenna
Sensor
(Pyroelectric Detector)
Power Consumption 10µA @ 3.3V
Sensor Performance
ADC Resolution:14 Bits
Output Data Format:2 * 14 Bits
ADC Sensitivity:6 – 7µV/Count
ADC Output Offset:7000 to 9200, typ. 8192 Counts
Sensor
(Thermistor)
Power Consumption Low Operating Current : 6µA(typ)
Sensor Performance
Tiny Analog Temperature Sensor
Wide Temperature Measurement Range: -40°C to +125°C
Sensor Accuracy: ±2°C (max.), 0°C to +70°C
Optimized for Analog-to-Digital Converters: 19.5mV/°C (typical)
Sensor Output 400mV
Sensor
(cds)
Light Resistance (10Lux)
/ (KΩ)
5 -10
Dark Resistance (MΩ) 0.5

37
Dimension
68.6961
22.0000

38 02.Sensor
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• 64 SFR Cells
• Battery Charger
Connector
• Fuel Gauge
Upgrade (OTA DFU)
• 압력 모니터링 시스템
• 스마트 오피스 어플리케이션
Pressure Monitoring Evaluation Board 제품 사진
Overview
Block Diagram
64 Channel의 FSR Cell에 대한 데이터를 받아 모니터링하는 Evaluation
Board입니다. Bluetooth® 4.2 기반 어플리케이션에 활용할 수 있으며,
내부에는 64 Channel의 압력센서 데이터를 고속으로 읽을 수 있는 신호처리
회로와 신호 안정화를 위한 Buffer 및 고속 Switching이 가능한 Multiplexer
가 내장되어 있습니다. 3.7V Lithium Polymer Battery로 동작 가능하며,
Micro USB를 통해 충전하여 사용할 수 있습니다. 압력 모니터링 시스템 또는
산업 어플리케이션에서 활용 가능합니다
Pattern Antenna
64 FSR Cells
Analog Multiplexers
3.3V Regulator
Load Switch
Lithium Polymer
Battery
Fuel Gauge
Battery Charger
Micro USB
Bluetooth LE

39
Key Technology
Power
Power Input DC 12V
Bluetooth LE
Core
215 EEMBC CoreMark® Score running from flash memory
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Multiplexer Performance
4Ω ON Resistance
0.5Ω ON Resistance Flatness
Rail-to-Rail Operation
42ns Switching Times
Single 32-to-1 Multiplexer
Dual/Differential 16-to-1 Channel Multiplexer
Buffer Performance
Low Noise: 7.5nV/√Hz at 1kHz
0.1Hz to 10Hz Noise: 0.8μVPP
Quiescent Current: 760μA (Typical)
Low Offset Voltage: 5μV (typ)
Rail-to-Rail Input and Output
Dimension
Top View (mm)
162.7000
118.7000

40 02.Sensor
02.Sensor
KongMonitoring Sensor 제품 사진
Overview
Block Diagram
KongMonitoring Sensor는 산사태 원격계측 시스템에 사용되었습니다.
산사태 원격계측 시스템은 절토 사면 현장, 산사태 위험지역 등에 설치하여
해당 사면의 상태를 모니터링하는 시스템으로 설치된 각 지점의 각도, 온도,
충격량등을 주기적으로 체크하며 설치된 사면의 상태를 모니터링합니다.
무선통신으로 구성되어 있어 설치가 용이하며, 솔라패널을 이용한 자가발전
시스템을 통하여 외부 전원 없이 반영구적으로 사용할 수 있습니다.
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Dipole Antenna
Upgrade (OTA DFU)
• Solar Energy Harvester
• Fuel Gauge
• 9-Axis Sensor
• 3-Axis MEMS Accelerometer
• KC Certification
• IP67
• 산사태 모니터링 시스템
• 위험지역 모니터링 시스템
External Antenna
Energy Harvester
Solar Panel
Lithium Ion Battery
Fuel Gauge
Temperature
Sensor
9-Axis Sensor
Accelerometer
Bluetooth LE

41
Key Technology
Power
Power Input DC 12V
Connector Molex 5267 - 06
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Sensor
(Accelerometer)
Power Consumption
Ultralow Power
270nA motion activated wake-up mode
10nA Standby Current
Normal Operation:1.8μA
Low Noise Mode:3.3μA
Ultra Noise Mode :13μA
Sensor Performance
Measurement Range (g):±2,±4, ±8
Output Resolution:12 Bits
Low Noise Down to 175µg/√Hz
High Resolution: 1mg/LSB
SPI Digital Interface
On-Chip Temperature Sensor
Sensor
(9-axis Absolute
Orientation Sensor)
Accelerometer Features
Acceleration Ranges ±2g/±4g/±8g/±16g
Low-Pass Filter Bandwidths 1kHz - < 8Hz
Gyroscope Features
Ranges Switchable from ±125°/s to ±2000°/s
Low-Pass Filter Bandwidths 523Hz - 12Hz
Magnetometer Features
Magnetic field range typical ±1300µT (x-, y-axis)
±2500µT (z-axis)
Magnetic Field Resolution of ~0.3µT
Sensor
(Temperature Sensor)
Performance
0.5°C (Maximum) From 0°C to +65°C (3.3 V)
1.0°C (Maximum) From –40°C to +125°C
10-μA Active (Maximum), 1-μA Shutdown (Maximum)
Resolution: 12 Bits
Digital Output: SMBus™, Two-Wire, and I²C Interface Compatibility

42 02.Sensor
Dimension
84.0002
23.0012
6.7500
7.0000
Top View (mm)
Bottom View (mm)

43
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• NFC
• Buzzer
NFC & Bluetooth Board 제품 사진
Overview
Block Diagram
Bluetooth® 4.2 무선통신과 Near Field Communication(NFC)를 통해
특정 신호를 송수신할 수 있으며, 상황에 따라 Buzzer를 제어할 수 있습니다.
출입관리시스템이나 산업어플리케이션에 사용 할 수 있습니다.
NFC Transceiver
Pattern Antenna
NFC Antenna
3.3V Regulator
USB
Buzzer
External Port
32bit MCU
Bluetooth LE

44 02.Sensor
Key Technology
Power
Power Input DC 5V
Connector USB
Bluetooth 4.2 Core NRF52832, 32-Bit ARM Cortex-M4F Processor
BT Antenna
종류 및 형태 PCB Pattern Antenna / 10 * 5 mm
안테나 이득 (dBi) 0 dBi
지향특성 무지향성
편파특성 선형성
NFC Protocol Supported
ISO/IEC 14443-3 Type A and B Tags
ISO/IEC 15693 Tags
ISO/IEC 18000-3M1 Tags
NFC Forum Tags: Types 1, 2, 3 and 4
Application Overview

45
Dimension
Application Overview
Top View (mm)
19.4168
12.3073
132.0500
114.8499
10.5000

46 02.Sensor
Key Technology
Power
Power Input DC 3.3V
Connection Wire
NFC Protocol Supported
ISO/IEC 14443-3 Type A and B Tags
ISO/IEC 15693 Tags
ISO/IEC 18000-3M1 Tags
NFC Forum tags: Types 1, 2, 3 and 4
Dimension
62.0000
48.0000
Top View (mm)

47
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
Upgrade (OTA DFU)
• Ultralow Power Consumption
• Temperature Sensor (±0.2°C)
• Relative Humidity Sensor
(±3.5%RH)
• Remote Control
• AA battery * 2
• 리모트 컨트롤 어플리케이션
• 원격 온도제어 시스템
Temperature & Humidity Remote Control 제품 사진
Overview
Block Diagram
Temperature & Humidity Remote Control는 에어컨 무선제어 시스템에서
온습도 센서부와 컨트롤부로 사용되었습니다. 에어컨 무선 제어 시스템은
실내의 온습도를 측정하고 설정 온도에 맞춰 에어컨을 원격으로 제어할 수
있는 시스템입니다.
Temperature & Humidity Remote Control는 저전력으로 설계되어 장시간
사용할 수 있습니다. 온습도 센서부와 컨트롤부로 나뉘며 천장이나 벽면에
부착하여 사용할 수 있습니다. 온습도 센서부는 일정 주기로 온습도를 측정
하며 비콘신호를 통해 데이터를 보냅니다. 컨트롤부는 게이트웨이로부터
제어 명령 신호를 받아 에어컨을 제어합니다.
1.8V Regulator
AA Battery Bluetooth LE
Infrared LED
Pattern Antenna
LED Control Circuit
Infrared LED
Infrared LED
1.8V Regulator
AA Battery Bluetooth LE Pattern Antenna
Temperature &
Humidity Sensor

48 02.Sensor

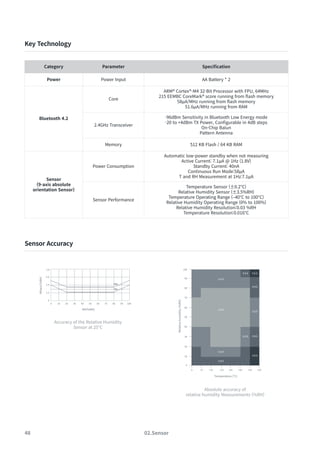

Key Technology
Power Power Input AA Battery * 2
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Sensor
(9-axis absolute
orientation Sensor)
Power Consumption
Automatic low-power standby when not measuring
Active Current: 7.1µA @ 1Hz (1.8V)
Standby Current: 40nA
Continuous Run Mode:58µA
T and RH Measurement at 1Hz:7.1µA
Sensor Performance
Temperature Sensor (±0.2°C)
Relative Humidity Sensor (±3.5%RH)
Temperature Operating Range (–40°C to 100°C)
Relative Humidity Operating Range (0% to 100%)
Relative Humidity Resolution:0.03 %RH
Temperature Resolution:0.016°C
Sensor Accuracy
Accuracy of the Relative Humidity
Sensor at 25°C
Absolute accuracy of
relative humidity Measurements (%RH)

49
Dimension
Top View (mm) Top View (mm)
64.0000
6.4000

50 02.Sensor
PlutoconDK - ACC
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
• 32-Bit ARM Cortex-M0
CPU Core
• Pattern Antenna
• Ultralow Power Consumption
• Battery Charger
Connector
Upgrade (OTA DFU
• Measurement ranges of
±2 g, ±4 g, and ±8 g
• High resolution: 1 mg/LSB
• SPI Digital Interface
• On-Chip Temperature Sensor)
• 모션 모니터링 시스템
PlutoconDK - ACC 제품 사진
Overview
Block Diagram
센서와 외부 장치가 추가된 제품입니다. PlutoconDK 를 이용하여 블루투스
PlutoconDK-ACC는 가속도 값을 측정할 수 있는 PlutoconDK입니다.
가속도의 X,Y,Z축과 3축의 합성 값을 추출 할 수 있습니다. 전세계 대부분의
스마트 밴드에서 사용하는 저전력 가속도 센서 입니다.
Micro USB Battery Charger Bluetooth LE Pattern Antenna
Accelerometer
LED
Lithium Polymer
Battery

51
PlutoconDK - ACC
Key Technology
Power
Power Input DV 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Sensor
(Accelerometer)
Power Consumption
Ultralow Power
270 nA motion activated wake-up mode
10 nA Standby Current
Normal Operation:1.8µA
Low Noise Mode:3.3µA
Ultra Noise Mode :13µA
Sensor Performance
Low Noise Down to 175µg/√Hz
High Resolution: 1mg/LSB
Sensor Sensitivity

52 02.Sensor
Dimension
32.0000

53
PlutoconDK - TEMP
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• Battery Charger
Connector
Upgrade (OTA DFU)
• Relative Humidity Accuracy
±3%
• Temperature Accuracy ±0.2°C
• I²C Interface
• 14-Bit Measurement
Resolution
• 온습도 모니터링 시스템
PlutoconDK - TEMP 제품 사진
Overview
Block Diagram
센서와 외부 장치가 추가된 제품입니다. PlutconDK 를 이용하여 블루투스
PlutoconDK-TEMP는 온도와 습도를 측정할 수 있는 PlutoconDK입니다.
공장이나 호텔, 모텔, 농장 등에서 원격으로 온도와 습도를 모니터링하는데
사용됩니다.
PlutoconDK - TEMP
Temperature &
Humidity Sensor
LED
Lithium Polymer
Battery

54 02.Sensor
Sensor
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Sensor
(Temperature & Humidity)
Power Consumption
Average Supply Current:
820nA @ 1sps, 11 bit RH Measurement
1.2µA @ 1sps, 11Bit RH and Temperature Measurement
200nA Sleep Mode Current
Sensor Performance
Relative Humidity Accuracy ±3%
Temperature Accuracy ±0.2°C
Relative Humidity (RH) Operating Range 0% to 100%
Resolution: 14 Bits
I²C Interface

55
Dimension
32.0000
PlutoconDK - TEMP

56
PlutoconDK - EMG
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• Electromyography
• Battery Charger
Connector
Upgrade (OTA DFU)
• 모션 인식 어플리케이션
PlutoconDK - EMG 제품 사진
Overview
Block Diagram
외부 장치가 추가된 제품입니다. PlutoconDK 를 이용하여 블루투스 기반의
있습니다.
PlutoconDK-EMG는 몸에 부착하여 근육의 미세신호를 정밀하게 측정할 수
있는 PlutoconDK 입니다. 팔에 부착하여 사용하는 것에 최적화 되어있으며
EMG센서로 부터 측정된 RAW Sine데이터에 Rectified 필터와 Smooth필터
를 적용하여 데이터 처리가 용이하도록 제작되었으며 시간 별로 변화하는
데이터를 그래프 UI로 확인할 수 있습니다. 국내 대학기관에서 연구 목적으로
사용되고 있습니다.
02.Sensor
Micro USB
Battery Charger Bluetooth LE Pattern Antenna
Electrode Patch
EMG Analog
Circuit
LED
Lithium Polymer
Battery

57
Key Technology
PlutoconDK - EMG
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Dimension
Top View (mm)
44.8360
30.0000
4.5000

58
PlutoconDK - MP3
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• Low-Power Operation
• Arduino
• Ogg Vorbis/MP3/AAC/- WMA
MIDI Audio Decoder
• Encodes IMA ADPCM from
MIC/LINE (Stereo)
• Ear Speaker Spatial Processing
• Audio Jack
• Speaker
• Battery Charger
Connector
Upgrade (OTA DFU)
PlutoconDK - MP3 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-MP3는 SD Card에 저장된 mp3파일을 재생시키고 Audio
Jack이나 Speaker를 통한 출력을 지원합니다. 스마트 홈 어플리케이션,
헬스케어 어플리케이션 등 다양한 분야에서 사용할 수 있습니다.
Level Shift
Pattern Antenna
FTDI
Audio Codec
3.3V Regulator
1.8V Regulator
Micro USB
LED
Audio Jack
Speaker
SD Card
ARDUINO
Bluetooth LE

59
PlutoconDK - MP3
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Dimension
Top View (mm)
60.0000
48.0000

60
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• Magnetometer
• Battery Charger
Connector
Upgrade (OTA DFU)
• 화장실 어플리케이션
PlutoconDK - MAGNETIC 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-MAGNETIC은 자기장을 검출하는 마그네틱 센서로부터 검출
신호를 받는 PlutoconDK입니다. 문에 설치하여 문의 열고 닫힘을 판단할 수
있습니다. 주로 스마트 화장실 어플리케이션에 사용되고 있으며 산업 어플리
케이션, 원격 모니터링 등에서도 사용할 수 있습니다.
02.Sensor
Magnetic Sensor
LED
Lithium Polymer
Battery

61
Magnetometer Output
The Omnipolar Response of AA-Series
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Dimension
Bottom View (mm)
32.0000
Top View (mm)

62 02.Sensor
PlutoconDK - PIR
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• Spot Detection Type
Motion Sensor
• Battery Charger
Connector
Upgrade (OTA DFU)
• 화장실 어플리케이션
• 사람 인식 시스템 어플리케이션
PlutoconDK - PIR 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-PIR은 인체의 움직임을 측정 할 수 있는 PlutoconDK입니다.
사람을 감지하여 전원을 제어하는 솔루션에 많이 사용됩니다. 호텔 무선
시스템으로 대량 납품되고 있습니다. 산업 어플리케이션, 원격 모니터링
시스템 등에서도 사용할 수 있습니다.
PIR Sensor
LED
Lithium Polymer
Battery

63
PlutoconDK - PIR
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Sensor
(PIR)
Detection Distance 5m
Field of View 22° x 38°
Movement Speed
Digital Output 0.8 to 1.2m/s
Analog Output 0.5 to 1.5m/s
Target Concept Human body with an approx. size of 700 X 250mm
Target Moving Direction Crossing the detection beam
PIR View
Side View Top View

64 02.Sensor
Dimension
40.5000
25.0000

65
PlutoconDK - HRM
PlutoconDK - HRM
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• HRM Sensor
• Programmable LED On-Time
• Integrated Dual LED Driver
• 3 Emitters and One Detector
• Battery Charger
Connector
Upgrade (OTA DFU)
• 생체 신호 모니터링 시스템
• 스마트 밴드 어플리케이션
PlutoconDK - HRM 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-HRM은 심박을 측정 할 수 있는 고성능 심박 측정 PlutoconDK
입니다. 손가락, 손등, 목, 팔, 목 등의 피부에 부착하여 심박을 측정 할 수
있습니다. 스마트 밴드에 내장되어 판매되고 있으며 헬스케어 어플리케이션,
원격 모니터링 시스템 등에서도 사용할 수 있습니다.
High Performance
ADC Converter
Heart Rate Green
Emitter LED
LED
Lithium Polymer
Battery
Micro USB

66 02.Sensor
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
AFE sensor
Features
Fully-Integrated AFE for Pulse Oximeter and
Heart Rate Monitoring Applications
Transmit Option
Integrated Dual LED Driver(H-Bridge or Common Anode)
Option for a Third LED Support for
Optimized SPO2, HRM or Multi-Wavelength HRM
Up to 110-dB Dynamic Range
Programmable to 100mA with 8-Bit Current Resolution
30µA + Average LED Curent
Independent LED2 and LED1 Current Reference
Receive Channel with
High Dynamic Range
22-Bit Output in Twos Complement Format
Low Power: < 650µA
Dynamic Power-Down Mode to Reduce Current to 300µA
Adaptable to a Very Wide Range of Signal Amplitudes
(Total Programmable Gain: 10㏀ to 4㏁)
Integrated Digital Ambient Estimation and Subtraction

67
HRM Block Diagram
PlutoconDK - HRM
Dimension
32.0000

68 02.Sensor
PlutoconDK - MIC
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• MIC
• Battery Charger
Connector
Upgrade (OTA DFU)
PlutoconDK - MIC 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-MIC는 마이크의 음압을 측정 할 수 있는 PlutoconDK 입니다.
음압신호를 받아서 원격으로 모니터링 할 수 있습니다.산업 어플리케이션,
원격 모니터링 등에서도 사용할 수 있습니다.
MIC
LED
Lithium Polymer
Battery
Micro USB

69
PlutoconDK - MIC
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Dimension
Top View (mm)
Bottom View (mm)
32.0000

70
PlutoconDK - REMOTE
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• Remote Control
• Battery Charger
Connector
Upgrade (OTA DFU)
• 리모트 컨트롤 어플리케이션
PlutoconDK - REMOTE 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-REMOTE는 리모콘 신호를 통해 TV나 에어컨 등을 제어할 수
있는 PlutoconDK입니다. 전 방향으로 리모콘 신호를 보낼 수 있는 Infrared
LED가 실장되어 전 방향으로 리모콘 신호를 보낼 수 있습니다. 스마트 홈
어플리케이션, 산업 어플리케이션 등에서 사용할 수 있습니다.
02.Sensor
IR Receiver
Infrared LED
LED
Lithium Polymer
Battery

71
PlutoconDK - REMOTE
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Dimension
Top View (mm)
Bottom View (mm)
32.0000

72 02.Sensor
PlutoconDK - VOCS
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• VOCS Sensor
(Carbon Monoxide, Hydrogen,
Ethanol, Ammonia, Methane)
• Battery Charger
Connector
Upgrade (OTA DFU)
PlutoconDK - VOCS 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-VOCS는 환경 품질을 판단 할 수 있는 PlutoconDK입니다.
공기의 품질을 측정하여 미세먼지등을 측정할 수 있습니다. 야외의 공기
상태를 원격으로 모니터링 하는 곳에 사용되고 있습니다. 산업 어플리케이션,
스마트 홈 어플리케이션 등에서 사용할 수 있습니다.
VOCS Sensor
LED
Lithium Polymer
Battery

73
PlutoconDK - VOCS
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Sensor
(VOCS)
Detectable Gases CO, C2H6OH, H2,NH3,CH4
Sensing Resistance in Air (kΩ) 100 (typ), 1500 (max)
Typical CO Detection Range
(ppm)
1 (typ), 1000 (max)
VOCS Diagram
Continuous Power ON, 25°C, 50% RH

74 02.Sensor
Dimension
32.0000

75
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• Integrated UV Index Sensor
• Integrated Ambient Light
Sensor
• Lowest Power Consumption
• Battery Charger
Connector
Upgrade (OTA DFU)
PlutoconDK - LIGHT & UV 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-LIGHT & UV는 채광과 자외선을 측정 할 수 있는 PlutoconDK
입니다. 야외의 상태를 파악하는데 사용됩니다. 자외선 지수를 측정하는
여성용 스마트 디바이스에 내장되어 판매되고 있습니다. 산업 어플리케이션,
헬스케어 어플리케이션 등에서 사용할 수 있습니다.
UV & Ambient
Light Sensor
LED
Lithium Polymer
Battery

76 02.Sensor
Performance Graph
ALS Variability with Different Light Sources
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Sensor
(VOCS)
Power Consumption
< 500nA Standby Current
OFF Mode:240nA
Actively Measuring:4.3mA
Sensor Performance
Digital UV Index Register that can be read through I²C
100 mlx resolution possible, allowing operation under dark glass
1 to 128 klx dynamic range possible across two ADC range settings
Accurate lux measurements with IR correction algorithm

77
Dimension
32.0000

78 02.Sensor
PlutoconDK - FSR
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• FSR
• Battery Charger
Connector
Upgrade (OTA DFU)
PlutoconDK - FSR 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK - FSR는 압력을 측정할 수 있는 DK 입니다. 9개의 체널로
구성되어 있으며 각 센서별로 측정된 압력량을 모바일 폰으로 전송합니다.
산업 어플리케이션, 스마트 팩토리 어플리케이션 등에서 사용할 수 있습니다.
FSR Cells
LED
Lithium Polymer
Battery

79
PlutoconDK - FSR
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Dimension
Radiation Pattern
Top View (mm)
Bottom View (mm)
40.5000
25.0000

80
PlutoconDK - HID
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• HID(Human Interface Device)
• Battery Charger
Connector
Upgrade (OTA DFU)
PlutoconDK - HID 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-HID는 스마트 TV나 노트북에 블루투스 키보드, 마우스 장치로
접근할 수 있는 PlutoconDK 입니다. 키보드와 마우스를 모바일기기로 제어
할 수 있습니다. 국내의 호텔 시스템에 내장 되어 있습니다. 스마트폰 어플리
케이션 등에서 사용할 수 있습니다.
02.Sensor
Lithium Polymer
Battery
Pattern Antenna
LED
Bluetooth LE
LED

81
PlutoconDK - HID
Dimension
Radiation Pattern
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Top View (mm)
25.0000
40.5000

82 02.Sensor
PlutoconDK - ARS
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• 6-Axis Sensor (3-Axis Gyro-
scope, 3-Axis Accelerometer)
• Integrated 16-Bit ADCs
• Battery Charger
Connector
Upgrade (OTA DFU)
PlutoconDK - ARS 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-ARS는 6-Axis Sensor를 통해 기울어진 각도를 계산할 수 있는
PlutoconDK입니다. 센서를 통해 물체의 움직임이나 모션에 대한 데이터를
받을 수 있습니다. 산업 어플리케이션, 원격 모니터링 시스템 등에서 사용할
수 있습니다.
6-Axis Sensor
LED
Lithium Polymer
Battery

83
PlutoconDK - ARS
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Sensor
Power Consumption
Normal Operating Current:3.9mA
(Gyroscope + Accelerometer + DMP)
Gyroscope only:3.6mA
Accelerometer only:500µA
Gyroscope Features
Digital-Output X-, Y-, and Z-Axis Angular Rate Sensors
Full Scale Range of ±250, ±500, ±1000, and ±2000°/sec
Integrated 16-Bit ADCs
Digital-Output Triple-Axis Accelerometer
Full Scale Range of ±2g, ±4g, ±8g and ±16g
Orientation Detection and Signaling

84 02.Sensor
Dimension
32.0000

85
PlutoconDK - LCD
PlutoconDK - LCD
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Pattern Antenna
• 0.5" LCD
• Battery Charger
Connector
Upgrade (OTA DFU)
PlutoconDK - LCD 제품 사진
Overview
Block Diagram
있습니다.
PlutoconDK-LCD는 0.5”LCD를 통해 특정 출력을 보여줄 수 있는
PlutoconDK입니다. 저전력 및 작은 사이즈로 간단한 내용들을 LCD를 통해
표현할 수 있습니다. 산업 어플리케이션, 원격 모니터링 등에서 사용할 수
있습니다.
0.5” LCD
LED
Lithium Polymer
Battery

86 02.Sensor
Key Technology
Power
Power Input DC 5V
Connector Micro USB
Bluetooth 4.0
Core
2.4GHz Transceiver
External Antenna
Dimension
Radiatoin Pattern
Top View (mm)
Bottom View (mm)
32.0000

87
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• 0.5" LCD
• IEEE 802.15.4-2011 UWB
• 9 -Axis Sensor (3-Axis Gyro-
scope, 3-Axis Accelerometer,
3-Axis Magnetometer)
Upgrade (OTA DFU)
• 위치 추적 어플리케이션
• 변위 측정 어플리케이션
Solar Energy Harvester Sensor Board 제품 사진
Overview
Block Diagram
Solar Energy Harvester Sensor Board는 태양광 충전 및 UWB(Ultra-
wideband)와 9-Axis Sensor를 통한 기기의 움직임과 기기 간 거리 측정에
대한 성능 테스트 및 기능 개발을 위해 설계된 보드입니다. UWB 모듈을 통해
RTLS (Real Time Location System)이 가능하며, 기기 간의 거리를 측정할
수 있습니다. 위치추적 어플리케이션, 원격 모니터링에서 사용할 수 있습니다.
Solar Panel Energy Harvester Bluetooth LE Pattern Antenna
Ultra Wideband
Transceiver
LED
9 - Axis Sensor
Accelerometer
Lithium Ion Battery

88 02.Sensor
Key Technology
Power
Power Input DC 5V
Charger Solar Energy Harvest
Ultra Wideband(UWB) Transceiver Feature
IEEE 802.15.4-2011 UWB Compliant
Supports 4 RF bands from 3.5 GHz to 6.5 GHz
Data rates of 110 kbps, 850 kbps, 6.8 Mbps
Supports 2-way ranging and TDOA
SPI Interface to Host Processor
Bluetooth 4.2
Core
58㎂/MHz running from flash memory
51.6㎂/MHz running from RAM
2.4GHz Transceiver
On-Chip Balun
External Antenna
Sensor
(Accelerometer)
Power Consumption
Ultralow Power
270nA motion activated wake-up mode
Normal Operation:1.8µA
Low Noise Mode:3.3µA
Ultra Noise Mode :13µA
Sensor Performance
Low noise down to 175µg/√Hz
High resolution: 1mg/LSB
Sensor
(9 Axis-Sensor)
Power Consumption
Gyro + Acce:3.9mA
Accel + Magnetometer:900µA
Magnetometer only:350µA
Magnetometer Full Power Mode Current :6mA
Gyroscope Features
Digital-output X-, Y-, and Z-Axis angular rate sensors
fullscale range of ±250, ±500, ±1000, and ±2000°/sec
Integrated 16-bit ADCs
Digital-Output 3-Axis accelerometer
Full scale range of ±2g, ±4g, ±8g and ±16g
Orientation detection and signaling
3-axis silicon monolithic Hall-effect magnetic sensor
Wide dynamic measurement range and high resolution
Output data resolution is 13 Bit (0.3µT per LSB)
Full scale measurement range is ±1200µT

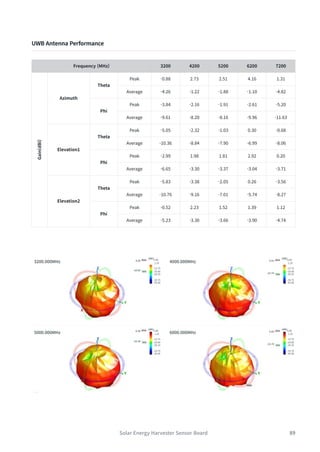

89
Frequency (MHz) 3200 4200 5200 6200 7200
Gain(dBi)
Azimuth
Theta
Peak -0.88 2.73 2.51 4.16 1.31
Average -4.26 -1.22 -1.88 -1.10 -4.82
Phi
Peak -3.84 -2.16 -1.91 -2.61 -5.20
Average -9.61 -8.20 -8.16 -9.96 -11.63
Elevation1
Theta
Peak -5.05 -2.32 -1.03 0.30 -0.68
Average -10.36 -8.84 -7.90 -6.99 -8.06
Phi
Peak -2.99 1.98 1.81 2.92 0.20
Average -6.65 -3.30 -3.37 -3.04 -3.71
Elevation2
Theta
Peak -5.83 -3.38 -2.05 0.26 -3.56
Average -10.76 -9.16 -7.01 -5.74 -8.27
Phi
Peak -0.52 2.23 1.52 1.39 1.12
Average -5.23 -3.30 -3.66 -3.90 -4.74
UWB Antenna Performance

90 02.Sensor

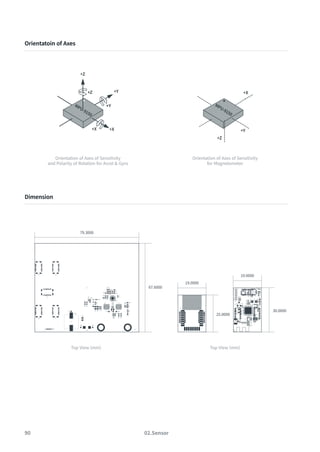

Orientatoin of Axes
Orientation of Axes of Sensitivity
and Polarity of Rotation for Accel & Gyro
Orientation of Axes of Sensitivity
for Magnetometer
Dimension
Top View (mm) Top View (mm)
19.0000
25.0000
19.0000
30.0000
79.3000
67.6000

91
KongTrace
KongTrace
02.Sensor
Features/Benefits
Application
• IEEE802.15.4-2011 UWB
Compliant
• Supports 6 RF Bands from
3.5GHz to 6.5GHz
• Chip Antenna, Export Antenna
• Programmable Transmitter
Output Power
• Fully Coherent Receiver for
Maximum Range and Accuracy
• Supports 2-Way Ranging and
TDOA
• Asset Location to a Precision
of 10cm
• Support Very High Tag
Densities in RTLS
• Extended Communications
Range up to 290m Minimize
Required Infrastructure in RTLS
• RTLS 시스템
KongTrace 제품 사진
Overview
Block Diagram
KongTrace는 실시간 위치 추척 시스템에 사용되었습니다. KongTrace는
IEEE802.15.4-2011를 지원하는 Ultra Wideband (UWB) Transceiver를
내장하여 RTLS 시스템에 사용할 수 있습니다. 2 Way 또는 TDOA 위치
시스템에서 10cm의 정밀도로 위치를 파악할 수 있으며, 6.8Mbps 속도의
데이터 전송을 지원합니다. 산업 어플리케이션 및 원격 모니터링 시스템에서
3.3V Regulator 32 bit MCU
External Port
IEEE 802.15.4 - 2011
UWB Transceiver
Level Shifter
Chip Antenna
Status LED
1.8V Regulator
3.3V Regulator 32 bit MCU
External Port
IEEE 802.15.4 - 2011
UWB Transceiver
Level Shifter
External Antenna
Status LED
1.8V Regulator
5V Power Input or
Lithium Polymer
Battery
5V Power Input or
Lithium Polymer
Battery

92 02.Sensor
Key Technology
Power
Power Input 3.7V Lithium Battery
Supply Voltage 3.4V to 5V
Ultra Wideband (UWB) Transceiver Feature
IEEE 802.15.4-2011 UWB compliant
Supports 4 RF bands from 3.5GHz to 6.5GHz
Data rates of 110 kbps, 850 kbps, 6.8 Mbps
Supports 2-way ranging and TDOA
SPI interface to host processor
MCU Core ARM Cortex™-M3 32Bit Processor
Memory Feature
256kB of Flash Memory
64kB of General-Purpose SRAM
KONGTrs-STM32UWB1A-
EVAL
Antenna Chip Antenna
Antenna Efficiency -0.6 ~ -2.7dB (87 ~62%)
Antenna Peak Gain 2.6 ~ 0.7dBi
Antenna Frequency 3168 ~ 7920MHz
Transfer Interval 100msec to 12000msec (0.1sec to 12sec)
KONGTrs-STM32UWB1B-
EVAL
Antenna Extertnal Antenna (WB002)
Antenna Efficiency
At 4GHz, >60%
At 6.5GHz, >90%
Antenna Peak Gain
At 4GHz, 1dBi
At 6.5GHz, 3dBi
Antenna Frequency 3000~8000MHz
Transfer Interval 100msec to 12000msec (0.1sec to 12sec)

93
Header Pin Map
AT Command
AT Command Value Example Response
AT+TIMER=VALUE 100~60000ms
AT+TIMER=100 Timer Value 100ms Set
AT+TIMER=50 Timer Value is Not Set
AT+BAUD=VALUE
9600 AT+BAUD=115200 Baud Value 115200Bps Set
19200 AT+BAUD=3142 Baud Value is Not Set
38400
57600
115200
AT+TIMER AT+TIMER Timer Value = 100ms
AT+BAUD AT+BAUD Baud Value = 115200bps
Dimension
Top View (mm)
Top View (mm)
48.5000
30.0000
48.5000
30.0000
KongTrace

94 02.Sensor
Wireless EMG Measurement System (BLE)
02.Sensor
Features/Benefits
Application
• 3 Channel Pressure Sensor
Sensing
• Bluetooth® LE 4.2
• Boost Converter
• LDO Regulators
• 제어디바이스
• 의료기기
• HCI(Human Computer
Interface)
Wireless EMG Measurement System (BLE) 제품 사진
Overview
Block Diagram
Bluetooth®를 이용해 무선으로 EMG 신호를 송신하는 모듈입니다.
고속의 신호처리를 위해 Cortex-M4 프로세서가 내장되어 있으며,
하드웨어 단에서 전처리(Amplifier, Rectifier, Smoothing)된 신호를 받아
프로세서에서 후처리(Recognition)한 후 모바일로 데이터를 송신합니다.
Human Interaction 분야에서 세계적으로 권위 있는 CHI 학회에서 전시
되었습니다.
Accessory
• EMG Board
5V Boost Converter
3.3V Regulator 32bit MCU Debug UART Port
Lithium Polymer
Battery
Pattern Antenna
Bluetooth LE
3 Channel
EMG Sensor
9-Axis Sensor

95
Key Technology
Power
Charger 5V, Micro USB Connector
Battery Lithium Polymer Battery, 1 Cell
Embedded Processor Core
ARM® Cortex®-M4 32-Bit CPU with FPU, Up to 168MHz
Up to 1Mbyte of Flash Memory
Up to 192+4Kbytes of SRAM Including 64Kbyte of CCM data RAM
Bluetooth LE
Core
2.4GHz Transceiver
--96dBm Sensitivity in Bluetooth Low Energy mode
On-Chip Balun
Pattern Antenna
IMU Sensor
Integrated Sensor
3-Axis Gyroscope, 3-Axis Acceleration, 3-Axis Geomagnetic
With 32-Bit MCU
Power Consumption
Normal, 40mA @ 5V
Power Down 0.5mA @ 5V
Mounting Type Wall / Pole – Mounted Type
Interface TTL Level(3.3v) Serial Interface
Baud Rate 9600 to 921600bps
Ouput Data
Pitch, Roll, Yaw(Euler Angle)
Data Rate 1 to 100Hz
Dimension
30.0000
23.0000
Wireless EMG Measurement System (BLE)

96 02.Sensor
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Battery Charger
• Heart Rate Sensor
• Accelerometer Sensor
Heart Rate Monitoring Band for Baby 제품 사진
Overview
Block Diagram
영아에게 착용할 수 있는 스마트 밴드 입니다. 내장된 가속도 센서를 이용하여
부모가 없을 때 아이가 몸을 뒤집어 질식사하는 것을 방지하며, 심박 센서와
온도 센서를 이용하여 아이의 현재 상태를 모니터링 할 수 있습니다.
Accessory
• Temperature Sensor Board
• Heart Rate Sensor Board
3.3V Regulator Bluetooth LE Pattern Antenna
Lithium Polymer
Battery
Heart Rate Green
Emitter LED
Accelerometer
Sensor
High Performance
ADC Converter
Battery Charger
Temperature
Sensor
Micro USB

97
Key Technology
Power
Bluetooth 4.0
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Motion Tracking Sensor
Gyroscope
Digital-Output X-, Y-, Z-Axis angular rate Sensors
Programmable full scale range of ±250, ±500, ±1000, ±2000°/sec
Gyroscope Operating Current 3.6mA
Standby Current 5µA
Factory calibrated Sensitivity scale factor
Digitally-programmable low-pass filter
Improved low-frequency noise Performance
Accelerometer
Digital-Output triple-axis accelerometer
programmable full scale range of ±2g, ±4g, ±8g and ±16g
Normal Operating Current 500µA
Low Power Mode Current 10µµA
Tap detection
Additional Features
10,000g shock tolerant
User-programmable digital filters
for Gyroscope, accelerometer, and temp Sensor
Temperature Sensor Performance
Sensor Voltage 7µV/ºC
Local Temperature -40 to 125ºC
Pin-Programable Interface Addressing
Low Supply Current 240µA
Low minimum Supply Voltage 2.2v
Lens Feature
Multi chip Package featuring 3 emitters and one Detector
Light Barrier to block optical crosstalk
Small Package(WxDxH) 4.7mm x 2.5mm x 0.9mm
AFE Sensor
Features
Transmit Option
High Dynamic Range
Low Power: < 650µA

98 02.Sensor
Dimension
21.0000
22.0000
12.0000
12.0000
Top View (mm)
6.0000
7.0000
Top View (mm)

99
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Wi-Fi Communication
• Attenuation
• 18-Bit ADC
• Buffer and Binary Counter
• 스마트 팩토리 시스템
• 무선 압력 모니터링 시스템
Heart Rate Monitoring Band for Elderly 제품 사진
Overview
Block Diagram
Heart Rate Monitoring Band for Elderly은 독거노인 분들의 건강 상태를
모니터링 할 수 있는 보드입니다.내장된 심박, 가속도 센서를 이용하여 노인분
들의 활동량, 심박수를 확인할 수 있습니다. SOS 버튼을 측정하며, 설치되어
있는 게이트웨이를 통해 중앙 관리센터에서 데이터를 업로드합니다.
Lithium Polymer
Battery
Heart Rate Green
Emitter LED
Accelerometer
Sensor
High Performance
ADC Converter
Battery Charger
Temperature
Sensor
Micro USB
Fuel Gauge
Load Switch
SOS Switch

100 02.Sensor
Key Technology
Power
Charger 5v, Micro USB Connector
Bluetooth 4.0
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Accelerometer
Power Consumption
1.8µA at 100Hz ODR @ 2.0V Supply
10nA standby Current
Sensor Performance
User Selectable Measurement range ±2, ±4, ±8
Nonlinearity ±0.5% @ FS
Output Resolution 12 Bits
Temperature Sensor Performance
Sensor Voltage 7µV/ºC
Local Temperature -40 to 125ºC
Pin-Programable Interface Addressing
Low Supply Current 240µA
Low minimum Supply Voltage 2.2v
Lens Feature
Multi chip Package featuring 3 emitters and one Detector
Light Barrier to block optical crosstalk
AFE Sensor
Features
Fully-Integrated AFE for Pulse Oximeter and Heart Rate Monitoring
Applications
Transmit Option
High Dynamic Range
Low Power: < 650µA

101
Dimension
35.0000
14.0000

102 02.Sensor
Vibaration Bell
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.0
CPU Core
• Battery Charger
• Motor Driver
• UV Index and Ambient
Light Sensor
• Temperature and Humidity
Sensor
• 9 Channel LED Driver
• 카페 시스템
• 실내 공기품질 모니터링 시스템
Vibaration Bell (BLE) 제품 사진
Overview
Block Diagram
콩테크에서 제작한 블루투스 진동벨 입니다. 카페 내 각 자리의 환경 상태를
체크해 독서, 대화, 휴식 등에 적절한 자리를 확인하여 손님에게 제공할 수
있습니다. 보드 내부에는 온도, 습도, 조도, 자외선 및 진동벨의 번호를 확인
하기 위한 LED와 진동모터 드라이버가 내장되어 있습니다. 이를 활용하여
각 자리의 온/습도, 조도 상태를 확인할 수 있으며, 자외선 센서의 경우
수치화된 Index 값이 출력되어 사용자는 쉽게 현재 자외선의 정도를 확인할
수 있습니다.
진동벨의 On/Off 제어 및 센서에 대한 모든 정보는 내장된 블루투스를 이용
하여 모바일과 연동됩니다.
Lithium Polymer
Battery
LEDs
UV Index Sensor
Temperature &
Humidity Sensor
Battery Charger
Ambient Light
Sensor
Micro USB 9 Channel
LED Driver
Haptic Driver

103
Vibration Bell
Key Technology
Power
Charger Lithium Polymer Battery, 1 Cell
Battery 5V, POGO Pad
Bluetooth 4.0
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Haptic Driver
Application
LRA(Linear Resonance Actuator)
ERM(Eccentric Rotating Mass)
Auto Resonance
Tracking for LRA
No Frequency Calibration Required
Automatic Driver Commutation
Automatic Braking Algorithm
Wide Input PWM Frequency Range
Performance
Constant Vibration Strength Over Supply
0% to 100% Duty Cycle Control Range
Fast Start Up Time
UV Index Sensor
Power Consumption
< 500nA standby Current
Internal and External Wake Support
Built-in Voltage Supply Monitor and Power-On Reset Controller
Integrated UV Index Sensor
Digital UV Index Register that Can Be Read through I²C Interface
Factory Calibration to Address Part-to-Part Variation
Integrated Ambient Light
Sensor
100 mlx Resolution Possible, Allowing Operation Under Dark Glass
1 to 128 klx Dynamic Range Possible Across Two ADC Range Settings
Accurate Lux Measurements with IR Correction Algorithm
Temperature & Humidity
Sensor
Power Consumption
820nA @ 1sps, 11bit RH Measurement
1.2µA @ 1sps, 11bit RH and Temperature Measurement
200nA Sleep Mode Current
Performance
Relative Humidity(RH) Operating Range 0% to 100%
14Bit Measurement Resolution
Relative Humidity Accuracy ±3%
Temperature Accuracy ±0.2ºC
Ambient Light Sensor
Power Consumption
240µA(Typical) in Active Mode
Low Active Power(0.75mW Typical) with Power Down Mode
Performance
Approximates Human Eye Response
Programmable Interrupt Function with User-Defined Upper and Lower
Threshold Settings
Programmable Analog Gain and Integration Time Supporting
1,000,000-to-1 Dynamic Range
Automatically Rejects 50/60-Hz Lighting Ripple
LED Driver
Power Consumption
Automatic Power Save Mode; Ivdd = 10µA(Typical)
200-nATypical Standby Current
Efficiency LED Driver Efficiency Up to 93%

104 02.Sensor
Dimension
29.3920
Top View (mm)

105
Vibration Bell (BLE)
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.2
CPU Core
• Pattern Antenna
• Battery Fuel Gauge
• Voltage Reference
• Constant Current Source
• ADC Capable of Measuring
µV Units
• 펠티에 소자 제어
• 정전류 제어 장치
• 고분해능 전압 측정 장비
Smart Measurement System 제품 사진
Overview
Block Diagram
미국 3M 중앙 연구소와 협업하며 개발한 장비입니다.
mA 단위로 제어가 가능한 정전류 제어회로와 µV 단위로 측정이 가능한
고분해능의 전압 측정회로가 내장되어 있습니다. 회로 내부에 존재하는
노이즈를 완전히 차단하여 µV 단위의 전압을 정밀하게 측정할 수 있습니다.
Lithium Polymer
Battery
Digital Potential
Meter
ADC Converter * 4
Battery Charger
Constant Current
Driver
Micro USB
Analog Switch
Fuel Gauge
5V Boost
Converter(alive)
5V Boost
Converter(Control)
5V Boost
Converter(Control)

106 02.Sensor
Key Technology
Power
Battery Lithium-Polymer 1 Cell
Charger Micro USB Connector
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Embedded Processor
Core
ARM® Cortex®-M0+ 32-Bit Processor with MPU, Up to 32MHz
Up to 192Kbyte Flash, 20Kbyte SRAM, 6Kbyte EEPROM
Power Consumption
0.29uA Standby Mode (3 wakeup pins)
Down to 93µA/MHz in Run Mode
Voltage reference
Maximum Temperature
Coefficient
2ppm/ºC
Output Noise
(0.1Hz to 10Hz)
Less than 1µVp-p at Vout of 2.048V Typical
Initial Output Voltage Error ±0.02% (Maximum)
Output Current +10mA Source / -10mA Sink
Constant Current Driver Output Current 0 to 120mA (1mA step)
ADC Converter
Performance
Easy Drive Technology Enables Rail-to-Rail Inputs with
Zero Differential Input Current
Directly Digitizes High Impedance Sensors with Full Accuracy
Noise 600㎵rms Noise
Error
2ppm INL, No Missing Codes
1ppm Offset and 15ppm Total Unadjusted Error

107
Dimension
Top View (mm)
Bottom View (mm)
37.0000
42.0000

108 02.Sensor
KongBeacon - PIR
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Ultra Low Power
• CR2477 x 2
• Range Extender
• Acceleration Sensor
• Ambient Light Sensor
• PIR Sensor
• Range Sensor
• 보안 시스템
KongBeacon - PIR 제품 사진
Overview
Block Diagram
코인 배터리만으로 장시간 동작할 수 있는 PIR Beacon 입니다.
Beacon을 이용한 저전력 설계로 별도의 배선 공사 없이 코인 배터리만을
이용하여 구동이 가능합니다. 완벽한 무선으로 어디든 손쉽게 부착하여
사용 가능합니다. 내장된 가속도, 조도, 거리, 인체감지 센서를 이용한
Wake-Up, Night Sleep 기능으로 사용기간을 훨씬 더 증가시킬 수 있습니다.
Coin Battery * 2 3.3V Buck Converter
Load Switch * 2
Range Extender
Temperature
Sensor
PIR Sensor
Range Sensor
Lux Sensor
Accelerometer
Sensor
Fuel Gauge
Pattern Antenna
Status LED
Bluetooth LE

109
KongBeacon - PIR
Key Technology
Power
Battery CR2477 x 5, 3V 5000mAh
Input Voltage 0.7 to 5.5V
Efficiency
Up to 75% Efficiency at 10uA Load
Up to 93% Efficiency from 10mA to 300mA Load
Power Consumption
600nA Ultra-Low Iq into Vout Pin
400nA Ultra-Low Iq into Vin Pin
Regulated Voltage 3.3V(Alive), 3.3V(Control) x 2, 2.8V
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Dipole Antenna
Range Extender
Low Power Consumption
+10dBm Output
RX Bypass
Accelerometer
Power Consumption
Sensor Performance
User Selectable Measurement range ±2, ±4, ±8
Power Consumption
Low Operating Current 1.8µA(typ)
Shutdown Current 0.3µA(typ)
Sensor Performance
Precision Optical Filtering to Match Human Eye
(Rejects > 99%(typ) of IR)
Measurements range 0.01 Lux to 83K Lux
Temperature Sensor
Calibration Requirement No calibration is required for Operation
Accuracy
0.5ºC(Maximum) From 0ºC to +65ºC(3.3V)
1.0ºC(Maximum) From -40ºC to +125ºC
Power Consumption
10µA(Active) low Quiescent Current(Maximum)
1µA Shutdown Current(Maximum)
Resolution 12 Bits
PIR Sensor Performance
Spot detection type
170µA Current Consumption
Detection Area 5m, Horizontal 22º Vertical 38º
Range Sensor Performance
Measures Absolute Range Up to 2m
940㎚, Class 1 Laser
Standby Current 5µA(typ)

110 02.Sensor

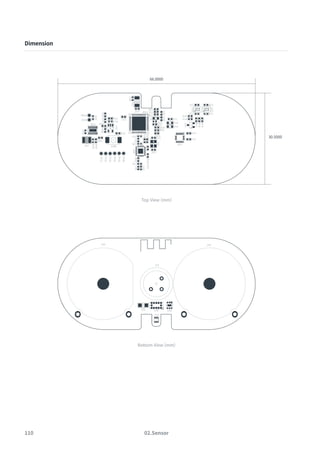

Dimension
Top View (mm)
Bottom View (mm)
30.5000
66.0000

111
KongBeacon - AUDIO
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Ultra Low Power
• CR2477 x 5
• Range Extender
• Audio Codec
• Audio Amplifier
• 무선 스피커
KongBeacon - AUDIO 제품 사진
Overview
Block Diagram
코인 배터리만으로 장시간 동작할 수 있는 Audio Beacon 입니다.
Beacon을 이용한 저전력 설계로 별도의 배선 공사 없이 코인 배터리만을
이용하여 구동이 가능합니다. 완벽한 무선으로 어디든 손쉽게 부착하여
사용 가능합니다. 내장된 가속도 센서와 조도 센서를 이용한 Wake-Up,
Night Sleep 기능으로 사용기간을 더욱 더 증가시킬 수 있습니다.
KongBeacon – AUDIO
Coin Battery * 5 Bluetooth LE Range Extender
Temperature
Sensor
µSD Card
Audio Codec
Lux Sensor
Accelerometer
Sensor
Fuel Gauge
Pattern Antenna
Status LED
3.3V Boost
Converter(alive)
3.3V Boost
Converter(control)
3.3V Boost
Converter(control)
2.8V Buck
Converter

112 02.Sensor
Key Technology
Power
Input Voltage 0.7 to 5.5V
Efficiency
Up to 75% Efficiency at 10uA Load
Up to 93% Efficiency from 10mA to 300mA Load
Power Consumption
600nA Ultra-Low Iq into Vout Pin
400nA Ultra-Low Iq into Vin Pin
Regulated Voltage 3.3V(alive), 3.3V(control) x 2, 2.8V
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Dipole Antenna
Range Extender
Low Power Consumption
+10dBm Output
RX bypass
Audio
Supported Decodec
Formats
MP3, WMA
Output Driver Stereo Earphone Driver Capable of Driving a 30Ω Load
Amplifier
1.4W into 8Ω From a 5V Supply
2.8mA Quiescent Current
0.5µA Shutdown Current
Accelerometer
Power Consumption
Sensor Performance
User Selectable Measurement Range ±2, ±4, ±8
Power Consumption
Sensor Performance
Measurements Range 0.01 Lux to 83K Lux
Temperature Sensor
Accuracy
Power Consumption
10µA(Active) Low Quiescent Current(Maximum)
Resolution 12 Bits

113
Top View (mm)
Bottom View (mm)
Dimension
86.5000
49.0000
KongBeacon – AUDIO

114 02.Sensor
KongBeacon - CAM
02.Sensor
Features/Benefits
Application
• SFF(Small Form Factor)
• Ultra Low Power
• Camera
• High Efficiency
• Flash Memory
• 홈 IoT 시스템
• 액션캠
KongBeacon - CAM 제품 사진
Overview
Block Diagram
사진 데이터를 Bluetooth® LE를 통해 모바일로 전송해주는 장비입니다.
초소형으로 제작되어 전체 지름은 16mm에 불과하며, 고효율의 전원
IC가 사용되어 소모전력을 최소화하고 사용기간을 극대화 하였습니다.
가속도 센서와 조도 센서가 내장되어 사용자가 지정한 상황에 맞추어
동작하게 됩니다.
Accessory
• Power Board
Coin Battery * 2 Bluetooth LE External Antenna
CAM
Flash Memory
Load Switch
Lux Sensor
Accelerometer
Sensor
Fuel Gauge
Status LED
2.8V Buck
Converter(alive)
1.8V Buck
Converter(control)
1.5V Buck
Converter(control)

115
KongBeacon - CAM
Key Technology
Power
Input Voltage 3.3 to 10V
Efficiency Up to 90% efficiency with load Currents > 15µA
Power Consumption Typical 400nA Quiescent Current
Regulated Voltage 2.8, 1.8, 1.5v
Output Current Up to 300mA Output Current
Connector
Power Board to Main
Connector
FPC Connector
Molex, BackFlip™ Easy-On™ 503480 Series
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Dipole Antenna
Camera
Pixel 2592 x 1944(QSXGA)
Lens Specification View Angle 67.4º, Lens size 1/4 inch
Module type Auto Focus
Interface Parallel Interface
Accelerometer
Power Consumption
Sensor Performance
Power Consumption
Sensor Performance

116 02.Sensor
Dimension
30.0000
1.0500
8.5000
16.4034

117
KongBeacon - TAG
02.Sensor
Features/Benefits
Application
• High-End Bluetooth® 5.0
• Long Range
• High Throughput
• Ultra Low Power Operation
• Fuel Gauge
• Load Switch
• Switch for Battery
Status Check
• Status LED
• 인식 태그
KongBeacon - TAG 제품 사진
Overview
Block Diagram
Bluetooth 통신의 가장 마지막 버전인 Bluetooth® 5.0로 제작된 Beacon
태그입니다. 기존의 장점이었던 저전력 구동 방식 외에 수백 미터에 이르는
긴 통신 거리, 높은 데이터 통신 속도가 추가적으로 내장되었습니다.
CR2450 코인 배터리 1개로 최대 x년(테스트 필요)까지 동작이 가능하며,
배터리 잔량 확인용 스위치와 LED를 이용하여 배터리 잔량 여부를 확인할
수 있습니다. 또한 내장된 센서를 이용하여 물체의 움직임, 주변 밝기 등을
활용한 동적 저전력 모드를 실행할 수 있습니다. TAG는 트래킹하고자하는
물체에 부착하여 사용하며, 물체에 대한 고유정보, 현재 상태 값, 위치 정보
등을 게이트웨이 또는 모바일로 전송하는 역할을 합니다.
Accessory
• Sensor board
KongBeacon - TAG
Load Switch
Status LED
Accelerometer
CR2450
Fuel Gauge Load Switch
Status Switch
Bluetooth LE
Pattern Antenna
Download Connector

118
Key Technology
Power
Battery CR2450 (3V, 620mAh)
Fuel Gauge Measures the remaining battery level to 2 ~ 3V
Load switch
Low ON Resistance
Low Quiescent Current
High Output Current
Wide Input Voltage Operation
Built-In Slew Rate Control Driver
Built in Auto-discharge
Switch
Type Tactile Switch, Right Angle
Status
Non – Click / Normal Condition
Click / Measures the remaining battery level
Bluetooth 5.0
2.4GHz transceiver
Bluetooth®5.0, IEEE 802.15.4-2006, 2.4GHz Transceiver
+8dBm TX Power(down to -20dBm in 4dB steps) supported data rates
- Bluetooth® 5.0: 2Mbps, 1Mbps, 500kbps and 125kbps
- IEEE 802.15.4-2006:250kbps
- Proprietary 2.4GHz: 2Mbps, 1Mbps
Single-Ended Antenna Output (On-Chip Balun)
128-Bit AES/ECB/CCM/AAR Co-Processor
(On-the-Fly Packet Encryption)
4.8mA Peak Current in TX (0dBm)
RSSI (1dB Resolution)
Processor
ARM® Cortex® M4 32-Bit Processor with FPU, 64MHz
212 EEMBC CoreMark score running from flash memory
52uA/MHz running from flash memory
Watchpoint and Trace Debug Modules(DWT, ETM and ITM)
Serial Wire Debug(SWD)
1MB Flash and 256kB RAM
Security
Rich Set of Security Features
ARM® TrustZone® Cryptocell 310 Security Subsystem
- NIST SP800-90A and SP800-90B compliant random number
generator
- AES-128: ECB,CBC,CMAC/CBC-MAC,CTR,CCM/CCM*
- Chacha20/Poly1305 AEAD supporting 128-, and 256-Bit key size
- SHA-1, SHA-2 up to 256 Bits
- Keyed-Hash Message Authentication Code(HMAC)
- RSA up to 2048-Bit Key Size
- SRP up to 3072-Bit Key Size
- ECC support for most used curves, among others P-256 (secp256r1)
and Ed25519/Curve25519
- Application key management using derived key model
Secure boot ready
- Flash access control list(ACL)
- Root-of-trust(RoT)
- Debug Control and Configuration
- Access Port Protection(CTRL-AP) Secure Erase
Power Management
Flexible Power Management
1.7 – 5.5V Supply Voltage Range
On-Chip DC/DC regulators with automated low current modes
Automated peripheral power management
Fast wake-up using 64MHz internal oscillator
0.4uA at 3V in System OFF mode, no RAM retention
1.5uA at 3V in System ON mode, no RAM retention, wake on RTC
02.Sensor

119
Key Technology
Acceleration Sensor
Programmable Functionality
Acceleration Ranges ±2g/±4g/±8g/±16g
Low-pass filter bandwidths 500Hz - <8Hz up to an max
Output data read out of 2kHz(unfiltered)
On-chip FIFO Integrated FIFO with a depth of 32 frames
On-Chip Interrupt Controller
Motion-triggered interrupt-signal generation for New data
Any-motion (slope) detection
Tap sensing (single tap / double tap)
Orientation recognition
Flat detection
Low-g/high-g detection
No-motion / inactivity detection
Ultra-Low Power
Low current consumption, short wake-up time, advanced features for
system power management
Optical Filter
Rejects > 99% (typ) of IR
Features
Automatic Full-Scale Setting Feature Simplifies Software
and Ensures Proper Configuration
Low Operating Current
Flexible Interrupt System
Measurement Range
0.01 lux to 83k lux
23-Bit Effective Dynamic Range with Automatic Gain Ranging
12 Binary-Weighted Full-Scale Range Settings
< 0.2% (typ) Matching Between Ranges
Dimension
KongBeacon - TAG
43.6000
43.6000

120
KongCheck - ID
02.Sensor
Features/Benefits
Application
• Long Range
• High Throughput
• Ultra-Low Power Operation
• Fuel Gauge
• Switch for Battery
Status Check
• Vibration Motor
• MEMS Microphone
• 인식 태그
KongCheck - ID 제품 사진
Overview
Block Diagram
Bluetooth 통신의 가장 마지막 버전인 Bluetooth® 5.0로 제작된 Beacon
사원증 입니다. 기존의 장점이었던 저전력 구동 방식 외에 수백 미터에 이르는
긴 통신 거리, 높은 데이터 통신 속도가 추가적으로 내장되었습니다. CR2430
코인 배터리 2개로 최대 x년(테스트 필요)까지 동작이 가능하며, 배터리 잔량
확인용 스위치와 진동 모터를 이용하여 배터리 잔량 여부를 확인할 수
있습니다. KongCheck 어플리케이션을 대체하여 사무실 출입 시 직원들의
정보를 KongBeacon - Gateway에 전달하는 역할을 합니다.
02.Sensor
Download Connector
Motor Driver
Accelerometer
MEMS Microphone
C x CR2430
Fuel Gauge
Status Switch
Vibration Motor
Bluetooth LE
Pattern Antenna

121
Key Technology
Power
Battery CR2450 (3V, 620mAh)
Fuel Gauge Measures the remaining battery level to 2 ~ 3V
Load switch
Low ON Resistance
Low Quiescent Current
High Output Current
Wide Input Voltage Operation
Built-In Slew Rate Control Driver
Built in Auto-discharge
Switch
Status
Click / Measures the remaining battery level
Bluetooth 5.0
2.4GHz transceiver
- IEEE 802.15.4-2006:250kbps
Processor
Security
generator
Secure boot ready
- Access Port Protection(CTRL-AP)
Secure Erase
Power Management
KongCheck - ID

122
Key Technology
MEMS microphone
Directivity Omnidirectional
Power Management Supply current 600µA, Sleep Current 3µA(typical)
Sensitivity -26dBFS(94dB SPL @ 1kHz)
Signal to Noise Ratio (SNR) 65dB (A)
Total Harmonic
Distortion(THD)
0.2% (94dB SPL @ 1kHz)
Frequency Range 20Hz ~ 20kHz
Acceleration Sensor
Programmable Functionality
Acceleration ranges ±2g/±4g/±8g/±16g
Low-pass filter bandwidths 500Hz - < 8Hz up to an max
Output data read out of 2kHz( unfiltered)
On-Chip FIFO Integrated FIFO with a depth of 32 frames
On-Chip Interrupt Controller
Motion-triggered interrupt-signal generation for New data
Any-motion (slope) detection
Tap sensing (single tap / double tap)
Orientation recognition
Flat Detection
Low-g/high-g detection
No-motion / inactivity detection
Ultra-Low Power
Low current consumption, short wake-up time, advanced features
for system power management
Dimension
02.Sensor
78.2250
40.6004

123
KongMonitoring 2S
KongMonitoring 2S
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Ultra Low Power
• Energy Harvester
• Solar Charge
• LoRa
• IP67
• 실외 게이트웨이
• 산업 계측 시스템
• 토목공학 계측 시스템
• 붕괴 위험 지역 관리 시스템
KongMonitoring 2S 제품 사진
Overview
Block Diagram
고속도로의 사면에 설치되어 붕괴 위험을 실시간으로 감지하고 모니터링하는
보드입니다. 붕괴 위험 파악을 위한 충격량, 기울기 감지 센서가 내장되어
있으며, 설치 환경에 대한 정보를 얻기 위하여 조도 및 온도 센서가 함께 내장
되어 있습니다. IP67 등급의 완전 방수가 가능하며, 태양광을 이용한 배터리
충전 방식을 채택하여 완전한 무선 시스템으로 야외환경에서 배선 공사 없이
손쉽게 설치할 수 있습니다.
Accessory
• Lora Module
• Temperature and Light
Sensor Board
Range Extender
Temperatue Sensor
9-Axis Sensor
LoRa
Lux Sensor
Accelerometer
Sensor
Status LED
Energy Harvester
Lithium Ion Battery
Fuel Gauge
Solar Panel
External Antenna
Bluetooth LE

124 02.Sensor
Key Technology
Power
Energy Harvesting Max DC 5V input, 0.8W
Battery Lithium-Ion Battery, 1S2P
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Dipole Antenna
LoRA
Core
Up to 192Kbyte Flash Memory
20Kbyte RAM
Transceiver
168dB Maximum Link Budget
14dBm High Efficiency PA
High Sensitivity Down to 146.5dBm
FSK, GFSK, MSK, GMSK, LORA and OOK Modulations
Dipole Antenna
IMU Sensor
Output Sensor Data
Quaternion, Euler Angles, Rotation Vector,
Linear Acceleration, Gravity, Heading
Built-In Sensor
An Advanced Triaxial 16Bit Gyroscope, a Versatile, Leading Edge
Triaxial 14Bit Accelerometer and
A Full Performance Geomagnetic Sensor
Mode
Intelligent Power Management
(Normal, Low Power and Suspend Mode Available)
Accelerometer
Power Consumption
Sensor Performance
Power Consumption
Sensor Performance
Temperature Sensor
Accuracy
Power Consumption
10µA(Active) Low Quiescent Current(Maximum)
Resolution 12 Bits

125
KongMonitoring 2S
Dimension
16.0000
5.3500
15.6000
17.8500
38.5000
22.5000
34.0000
24.0000
65.0000
Top View (mm)
Bottom View (mm)

126 02.Sensor
PlutoconDK - IMU
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Ultra Low Power
• 산업 계측 시스템
• 토목공학 계측 시스템
• 붕괴 위험 지역 관리 시스템
Plutocon DK - IMU 제품 사진
Overview
Block Diagram
물체에 부착하여 물체의 기울어진 각도를 측정할 수 있는 센서입니다.
센서 내의 시스템 엔진을 통해 Raw Data를 정확한 각도 값으로 환산하여
데이터를 얻을 수 있으며, 이를 Bluetooth® LE 통신을 이용하여 산업용
게이트웨이 또는 모바일 기기에서 받을 수 있습니다. 저전력으로 시스템이
설계되어 있기 때문에 한번의 설치 이후 장시간동안 데이터를 수집할 수
있습니다. 붕괴 위험 지역, 건설 현상의 토목 계측 등의 분야에 사용이
가능합니다.
Bluetooth LE External Antenna
Flash Memory
Multiplexer * 2
AA Battery
Fual Gauge

127
Plutocon DK - IMU
Key Technology
Power
Battery
AA x 2
(Energizer’s Ultimate Lithium Battery is recommended)
Voltage 1.7 to 3.6V
Connectivity Bluetooth LE
32-Bit ARM Cortex-M4F Processor
Supports Concurrent Bluetooth Low Energy / ANT Protocol Operation
Up to +4dBm Output Power
-96dBm Sensitivity, Bluetooth Low Energy
Dipole Antenna
Sensor
(9 Axis-sensor)
Power Consumption
Gyro + Acce:3.9mA
Accel + Magnetometer:900µA
Magnetometer only:350µA
Magnetometer Full Power Mode Current :6mA
Gyroscope Features
Digital-output X-, Y-, and Z-Axis angular rate sensors
fullscale range of ±250, ±500, ±1000, and ±2000°/sec
Digital-output 3-Axis accelerometer
full scale range of ±2g, ±4g, ±8g and ±16g
Orientation detection and signaling
3-axis silicon monolithic Hall-effect magnetic sensor
Wide dynamic measurement range and high resolution
Output data resolution is 13 bit (0.3 µT per LSB)
Full scale measurement range is ±1200 µT
Dimension
Bottom View (mm)
Top View (mm)
16.0000
23.0000

128 02.Sensor
02.Sensor
Features/Benefits
Application
• Bluetooth® 4.2
Processor
Connector
Sensing Circuit
• Flash Memory
• Wake-Up Switch
Pressure Monitoring of Cushion (BLE) 제품 사진
Overview
Block Diagram
의자의 시트 부분에 설치되어 앉은 사람의 자세를 측정할 수 있는 보드입니다.
내부에는 64 Channel의 압력센서와 연결할 수 있는 커넥터 및 센싱 회로가
내장되어 있으며, 메인 시스템 제어를 위한 저전력 Bluetooth LE칩이 내장
되어 있습니다. Bluetooth® LE를 통해 모바일과 연동되어 서버로 데이터를
업로드 합니다.
Pattern Antenna
Flash Memory
64 Channel
Sensor Driver
RGB LED
Multiplexer * 2
Digital Potential
Meter * 2
Wake-up Switch
3.3V Regulator
Load Switch * 2
Battery Charger
Lithium Polymer
Battery
Fuel Gauge
Micro USB
Bluetooth LE

129
Key Technology
Power
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Flash Memory
Storage 32-Mbit Data Flash(with Extra 1-Mbits)
Interface SPI Serial Interface
Performance
Continuous Read Capability through Entire Array
Up to 85MHz, Low-Power Read Option Up to 15MHz
Power Consumption
400nA Ultra-Deep Power-Down Current(Typical)
3µA Deep Power-Down Current(Typical)
25µA Standby Current(Typical)
7mA Active Read Current(Typical)
Dimension
Bottom View (mm)
Top View (mm)
97.0000
12.0216
42.5000
19.5000

130
03.Gateway
Wi-Fi Gateway
UMTS/HSPA+ Board
131
136
138
140
144
147
150
152
156
159

131
03.Gateway
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• Ethernet Communication
• Supports Hardwired TCP/IP
Protocols : TCP, UDP, ICMP,
IPv4, ARP, IGMP, PPPoE
• 24GHz Microwave sensor
• LED
• Relay control
Upgrade (OTA DFU)
• 물체 인식 시스템
• 사람 인식 시스템
24GHz Microwave Gateway 제품 사진
Overview
Block Diagram
24Ghz Microwave Gateway는 아파트출입관리시스템에서 자동문 제어기
및 게이트웨이로 사용되었습니다. 아파트출입관리시스템은 아파트 주차장과
아파트 현관으로 출입하는 사용자의 출입 관리를 하는 시스템입니다.
24Ghz Microwave Gateway는 Microwave Sensor의 감도 조정이 가능한
센서 제어부가 내장되어 있어 설정한 감도에 따라 거리 별 물체 인식이나 사람
을 인식한 신호를 받을 수 있고 신호에 따라 접점 신호를 제어하여 자동문을
개폐합니다. 또한 24Ghz Microwave Gateway를 통해 출입하는 사용자의 출
입데이터를 서버에 보내어 출입 관리를 할 수 있습니다. 출입관리, 산업, 보안
어플리케이션에 활용 가능합니다.
12V Power Input
3.3V Step Down
Converter
5V Step Down
Converter
5V Step Down
Converter
Bluetooth LE
Pattern Antenna
RJ - 45
Ethernet
LEDs
LED Driver
Comparator
Relay
Relay
Extra Sensor
Connector
2.Ghz Microwave
Sensor
Bluetooth LE Pattern Antenna

132
Key Technology
Power
Power Input DC 12V
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Chip Antenna
Ethernet Support
Hardwired TCP/IP Protocols :
TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
10BaseT/100BaseTX Ethernet PHY Embedded
High Speed Serial Peripheral Interface
Sensor
Supply Current 30 mA(typ)
Output Digital Output(3.3v) H/L
Frequency Setting 24.050 GHz(min),24.125 GHz(typ),24.250 GHz(max)
Operating Temperature -20 to 60 , 25(typ)
LED Driver Performance
12 Constant-Current Sink Output Channels
Current Capability: 60 mA Per Channel
Grayscale (GS) Control:16-Bit (65536 Steps)
Global Brightness Control (BC):7-Bit (128 Steps) for Each Color Group
Accuracy:Channel-to-Channel = ±1% (Typical)
Relay Performance
G5V-1 / 1 Channel * 2
Wide switching power of 1 mA to 1 A
150 mW nominal coil power consumption
Ultra-miniature at 12.5 × 7.5 × 10 mm (L × W × H)
03.Gateway

133
TX/RX Antenna Pattern
Dimension
Bottom View (mm)
Top View (mm)
190.000
60.0000

134
Key Technology
Power
Power Input DC 5V
Sensor
Supply Current 18 mA (min), 30 mA (typ), 40 mA (max)
Output Digital Output(3.3v) H/L
Frequency Setting 24.050 GHz (min),24.125 GHz (typ),24.250 GHz (max)
Operating Temperature -20 to 60 , 25 (typ)
Dimension
49.4002
25.4002
25.0000
Φ2.6000
Bottom View (mm)
Top View (mm)
03.Gateway

135
Key Technology
Power
Power Input DC 3.3V
Connector DF40C-30DP-0.4V (51)
LED Status White LED
Dimension
Bottom View (mm)
Top View (mm)
32.4000
16.0000

136
03.Gateway
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• 220V 4Channel Control
- 50A Relay * 1
- 25A Triac * 3
• Ethernet Communication
• Supports Hardwired TCP/IP
Protocols : TCP, UDP, ICMP,
IPv4, ARP, IGMP, PPPoE
• Led control
• Buzzer
Upgrade (OTA DFU)
• 전력관리시스템
• 전원제어시스템
220V Power Control Gateway 제품 사진
Overview
Block Diagram
220V Power Control Gateway은 호텔원격관리시스템에서 호텔 룸 내의 전
원 제어 게이트웨이로 사용되었습니다. 호텔원격관리시스템은 호텔 룸 내의
사람을 인식하여 호텔 룸의 상태를 확인할 수 있고 룸 내의 사람의 유무에 따
라 전력 제어를 하는 시스템이며 웹이나 스마트폰 어플을 통해 모니터링을 할
수 있습니다. 220V Power Control Gateway는 220V 4채널 전원 제어부가
내장되어 호텔 룸 내의 설치된 센서들의 신호를 받아 전원 제어가 가능하며
벨이 내장되어 차임 버튼의 신호를 받아 벨이 울립니다. 수집한 센서 데이터를
서버에서 관리할 수 있으며, 호텔원격관리시스템이나 원격 전원제어시스템에
서 사용할 수 있습니다.
03.Gateway
AC/DC Converter
AC/DC Converter
Bluetooth LE
220V Port
220V Port
220V Port
220V Port
Relay
Triac
Triac
Ethernet
LED
Buzzer
Triac
RJ - 45

137
Key Technology
Power
Power Input AC 220V
Connector Wire
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Chip Antenna
Ethernet Support
Hardwired TCP/IP Protocols:TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
10BaseT/100BaseTX Ethernet PHY Embedded
High Speed Serial Peripheral Interface
Power Control
Relay 50A / 1 Channel
Triac 25A / 3 Channel
Dimension
152.4835
130.0165
4.0000
Bottom View (mm)
Top View (mm)

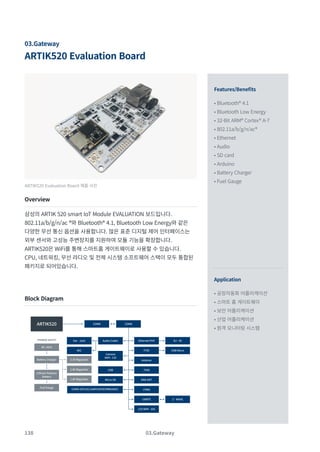

138 03.Gateway
03.Gateway
Features/Benefits
Application
• Bluetooth® 4.1
• 32-Bit ARM® Cortex® A-7
• 802.11a/b/g/n/ac®
• Ethernet
• Audio
• SD card
• Arduino
• Battery Charger
• Fuel Gauge
• 공장자동화 어플리케이션
• 스마트 홈 게이트웨이
ARTIK520 Evaluation Board 제품 사진
Overview
삼성의 ARTIK 520 smart IoT Module EVALUATION 보드입니다.
802.11a/b/g/n/ac ®와 Bluetooth® 4.1, Bluetooth Low Energy와 같은
다양한 무선 통신 옵션을 사용합니다. 많은 표준 디지털 제어 인터페이스는
외부 센서와 고성능 주변장치를 지원하여 모듈 기능을 확장합니다.
ARTIK520은 WiFi를 통해 스마트홈 게이트웨이로 사용할 수 있습니다.
CPU, 네트워킹, 무선 라디오 및 전체 시스템 소프트웨어 스택이 모두 통합된
패키지로 되어있습니다.
DC JACK
POWER INPUT
Battery Charger 3.3V Regulator
2.8V Regulator
1.8V Regulator
Fuel Gauge
Lithium Polymer
Battery
JTAG
Arduino
FTDI
Ethernet PHY
Audio Codec
USB
Micro SD
CONN (SPI/I2C/UART/GPIO/PWM/ADC)
Ear - Jack
MIC
CONN CONN
RJ - 45
SMA ANT
USB Micro
Z - WAVE
LPWA
UARTS
LCD MIPI - DSI
Camera
MIPI - CSI
ARTIK520
Block Diagram

139
Key Technology
Power
Power Input 5V Micro USB Battery
PMIC Using on Board Bucks and LDOs
Processor Core 32-Bit ARM® Cortex ® A-7
Radio
Bluetooth
Bluetooth® 4.1
Bluetooth Low Energy
WLAN 802.11a/b/g/n/ac®
Media Audio 1-Channel PCM and 1-Channel 24-Bit I2S Audio Interface
Memory
DRAM 512MB LRDDR3
Flash 4GB eMMC
Interface Analog and Digital I/O GPIO, I²C, SPI, UART, SDIO, USB 2.0, JTAG, Analog input
Artik520 Block Diagram
Media
Processor
Radio
Security
Power Mgmt Memory
Interface
Dimension
Top View (mm)
103.0000
63.5000
4.0000

140 03.Gateway
03.Gateway
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• UMTS/HSPA+
• Fuel Gauge
Upgrade (OTA DFU)
KongMonitoring Gateway 제품 사진
Overview
KongMonitoring Gateway는 원격 계측관리 시스템에서 중계기로
사용되었습니다. 콩테크 원격 계측관리 시스템은 절토 사면 현장, 산사태 위험
지역등에 설치하여 해당 사면의 상태를 모니터링하는 시스템으로 설치된 각
지점의 각도, 충격량, 온도 등을 주기적으로 체크하며 설치된 사면의 상태를
모니터링합니다.
KongMonitoring Gateway는 Solar Energy Harvesting 기술을 사용하여
배터리를 충전하며 자가 발전을 통해 반영구적으로 시스템을 운영할 수
있습니다. Bluetooth 4.2 무선통신을 통하여 주변 센서데이터들의 데이터를
수집하고 UMTS/HSPA+ 모듈인 3G 통신를 통하여 서버에 데이터를 올리고
수집하여 관리할 수 있으며 모든 원격모니터링시스템에서 사용 가능합니다.
Block Diagram
Energy Harvester
Solar Panel
Fuel Gauge
Bluetooth LE Level Shifter
UMTS/HSPA+
Modem
USIM
External Antenna
Lithium Polymer
Battery

141
Key Technology
Power
Power Input Li-Ion Battery
Charger Solar Energy Harvesting
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Chip Antenna
UMTS/HSPA+
Frequency Bands
900/2100MHz@UMTS
850/900/1800/1900MHz@GSM
HSPA+ Release 5/6 (UL category 6, DL category 10)
Protocol Protocol:PPP/TCP/UDP/FTP/HTTP/FILE/MMS/SMTP/SSL
Sensitivity
-110dBm@UMTS Bands
-108.5dBm@GSM 850/900MHz
-108dBm@GSM 1800/1900MHz
GNSS
Qualcomm gpsOne Gen8 with 16 GPS channels and
14 GLONASS channels
Accuracy@Open Sky:<1.5m CEP-50
Antenna
(UMTS/HSPA+)
Frequency (MHz) 824-894/880-960/1710-1880/1850-1990/2110-2170
Gain (dBi) 2
Antenna
(Bluetooth® 4.2)
Frequency(MHz) 2450
Gain (dBi) 0

142 03.Gateway
Bluetooth® 4.2 Antenna Pattern
UMTS/HSPA+ Antenna Pattern
H-Plane E-Plane

143
Dimension
58.9999
119.0000
34.0002
46.9999

144 03.Gateway
03.Gateway
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• UMTS/HSPA+
• Humidity and Temperature
• Road Temperature
• Battery Charger
Upgrade (OTA DFU)
• 기상관측 시스템
KongMonitoring Weather 제품 사진
Overview
KongMonitoring Wheather는 기상관측 시스템에서 사용되었습니다.
기상관측시스템은 고속도로에 설치되어 노면 온도 측정과 기상 온습도를
측정하여 수집한 데이터를 서버로 보내 모니터링하는 시스템입니다.
KongMonitoring Wheather는 노면 온도 센서부와 기상 온습도 센서부를
통하여 센서 데이터를 수집하며 UMTS/HSPA+ 모듈인 3G 통신으로 수집된
산업용 정밀 기상 온습도 데이터와 노면 온도 데이터를 서버에 올려 관리할
수 있습니다. 기상관측시스템, 원격모니터링시스템에서 사용할 수 있습니다.
Block Diagram
Battery Charger
5V Adaptor
Fuel Gauge
3.3V Buck Converter
5V Boost Converter
12V Boost Converter
Lithium Polymer
Battery
Bluetooth LE
External Antenna
LEDs
External Antenna
External Port
UMTS/HSPA+
Modem
32bit MCU
Non - Contact Infrared
Temperature Sensor
RS485
Communication
Humidity and
Temperature Probes

145
Key Technology
Power
Power Input DC 12V
Charger 3A Single Cell Battery Charger
Radio
Bluetooth Bluetooth® 4.2
UMTS/HSPA+ 900/2100MHz@UMTS, 850/900/1800/1900MHz@GSM
Sensor
(Humidity & Temperature)
Humidity Sensor Vaisala HUMICAP® 180R
Humidity Measurement
Range (%RH)
0(min), 100(max)
Accuracy (Humidity 0-90%
RH) (0 ~ +40℃)
±1.5 %RH
RH) (0 ~ +40℃)
±2.5 %RH
RH) (-40 ~ 0℃, +40~+80℃)
±3.0 %RH
RH) (-40 ~ 0℃, +40~+80℃)
±4.0 %RH
Temperature Sensor Pt1000 RTD Class F0.1 IEC 60751
Temperature Measurement
Range (℃)
-40(min) to 80(max)
Accuracy (Temperature
0 ~+40℃)
±0.2℃
Accuracy (Temperature
-40~0℃, +40~+80℃)
±0.4℃
Digital Output
(HMP110 with Digital Output)
RS-485 2-Wire Half Duplex, Supports Modbus RTU
1-Channel Loop-Power
Converter (mA)
4(min), 20(max)
Sensor
(Non-Contact Infrared
Temperature Sensor)
Temperature Range (℃) -18 to 204
Accuracy 3% of Rdg or 4.4ºC (8ºF) whichever is greater
Optical Field of View 6 to 1 (Distance to Spot Size)
Power 12 to 24 VDC @ 50mA
Analog Output (vdc) 0(min), 5(max)

146 03.Gateway
Dimension
Top View (mm)
34.0002
46.9999
99.0001
46.9999
Bottom View (mm)

147
Wi-Fi Gateway
03.Gateway
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• 802.11 b/g/n
• +20dBm Output Power in
802.11b Mode
• Integrated TCP/IP
Protocol Stack
• Wi-Fi 2.4 GHz, support
WPA/WPA2
• Support STA/AP/STA+AP
Operation Modes
• Support Smart Link Function
for both Android and iOS
Devices
• RGB LED
• AES HW encryption
Upgrade (OTA DFU)
• 출입관리시스템
• 원격모니터링시스템
• 스마트홈 어플리케이션
• 스마트팩토리 어플리케이션
Wi-Fi Gateway 제품 사진
Overview
Wi-Fi Gateway는 에어컨 무선 제어 시스템에서 중계기로 사용되었습니다.
에어컨 무선 제어 시스템은 실내의 온습도를 측정하고 설정 온도에 맞춰
에어컨을 원격을 제어할 수 있는 시스템입니다. Bluetooth® 4.2 무선통신을
통하여 주변 센서데이터들의 데이터를 수집하고 리모트 컨트롤부에 신호를
보내 에어컨을 제어합니다. 802.11 b/g/n Wi-Fi 통신를 통하여 서버에 데이터
를 올리고 관리할 수 있으며 모든 원격 모니터링 시스템에서 사용 가능합니다.
Block Diagram
Micro USB
3.3V Step Down
Converter Bluetooth LE
Wi-Fi Modem
External Antenna
RGB LED
External Antenna
Wi-Fi Gateway

148 03.Gateway

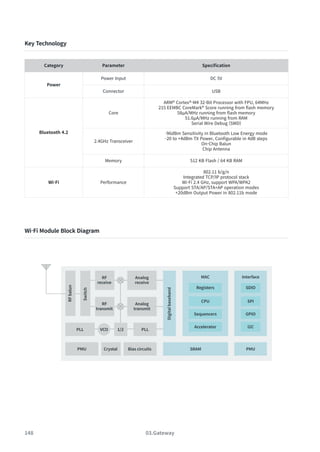

Key Technology
Power
Power Input DC 5V
Connector USB
Bluetooth 4.2
Core
2.4GHz Transceiver
On-Chip Balun
Chip Antenna
Wi-Fi Performance
802.11 b/g/n
Integrated TCP/IP protocol stack
Wi-Fi 2.4 GHz, support WPA/WPA2
Support STA/AP/STA+AP operation modes
+20dBm Output Power in 802.11b mode
Wi-Fi Module Block Diagram

149
Wi-FI Gateway
Dimension
2.4000
65.8000
Antenna Pattern

150 03.Gateway
UMTS/HSPA+ Board
03.Gateway
Features/Benefits
Application
• Worldwide UMTS/HSPA+ and
GSM/GPRS/EDGE Coverage
• GNSS Receiver available for
applications requiring fast and
accurate fixes in any location
• 900/2100MHz@UMTS
• 850/900/1800/1900MHz@GSM
• Control via AT Commands:
3GPP TS27.007, 27.005 and
other Enhanced AT Commands
• Protocols: PPP/TCP/UDP/FTP/
HTTP/FILE/MMS/SMTP/SSL
• Sensitivity:
-110dBm@UMTS Bands
-108.5dBm@GSM 850/900MHz
-108dBm@GSM 1800/1900MHz
• 게이트웨이
UMTS/HSPA+ Board 제품 사진
Overview
UMTS/HSPA+ Board는 원격계측관리시스템에서 중계기의 UMTS/HSPA+
통신 보드로 사용되었습니다. 콩테크 원격계측관리시스템은 절토 사면 현장,
산사태 위험지역 등에 설치하여 해당 사면의 상태를 모니터링하는 시스템으
로 설치된 각 지점의 각도, 충격량, 온도 등을 주기적으로 체크하며 설치된 사
면의 상태를 모니터링 합니다.
UMTS/HSPA+ Board는 UMTS/HSPA+ Module을 실장하여 원격계측관리시
스템에 사용할 수 있도록 인터페이스를 지원합니다. 여러 분야의 원격계측관
리시스템 시범사업에 사용되었습니다. 산업 어플리케이션, 원격 모니터링 등
에서 게이트웨이로 사용할 수 있습니다.
Block Diagram
UMTS/HSPA+
Modem
5V Power Input 3.3V Regulator
1.8V Regulator
External Antenna
Level Shift USIM Socket
Board to Board
Connector
LED
Level Shift

151
UMTS/HSPA+ Board
Key Technology
Power Power Input DC 5V
UMTS/HSPA+
Frequency Bands
900/2100MHz@UMTS
850/900/1800/1900MHz@GSM
HSPA+ Release 5/6 (UL category 6, DL category 10)
Protocol Protocol:PPP/TCP/UDP/FTP/HTTP/FILE/MMS/SMTP/SSL
Sensitivity
-110dBm@UMTS Bands
-108.5dBm@GSM 850/900MHz
-108dBm@GSM 1800/1900MHz
GNSS
Qualcomm gpsOne Gen8 with 16 GPS channels and
14 GLONASS channels
Accuracy@Open Sky:<1.5m CEP-50
Antenna(UMTS/HSPA+)
Frequency (MHz) 824-894/880-960/1710-1880/1850-1990/2110-2170
Gain (dBi) 2
Dimension
38.0000
75.0000

152
03.Gateway
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• IEEE 802.15.4-2011 UWB
GSM/GPRS/EDGE Coverage
• GNSS receiver available for
accurate fixes in any location.
• AES HW encryption
Upgrade (OTA DFU)
Solar Energy Harvester Gateway 제품 사진
Overview
Solar Energy Harvester Gateway는 태양광 충전 및 9-Axis Sensor와
UWB(Ultra-Wideband)를 통한 기기의 움직임과 기기 간 거리 측정에 대한
데이터를 서버에서 데이터를 수집하여 모니터링 및 관리할 수 있게 설계된
보드입니다.
UWB(Ultra Wideband) 모듈을 통해 RTLS (Real Time Location System)
이 가능하며, 기기 간의 거리를 측정하고 UMTS/HSPA+를 통해 서버에
데이터를 올려 모니터링, 통계 등 수집된 데이터 관리가 가능합니다. 원격
모니터링 시스템 및 위치추적 어플리케이션에서 사용할 수 있습니다.
Block Diagram
03.Gateway
UMTS/HSPA+
Modem
Solar Panel Energy Harvester
Lithium Ion
Battery
Pattern Antenna
External Antenna
Ultra Wideband
Transceiver
Temperature &
Humidity Sensor
ALS Sensor
9-Axis Sensor
Accelerometer
Bluetooth LE

153
Key Technology
Power
Power Input DC 5V
Radio
UWB IEEE 802.15.4-2011 UWB
Sensor
(Accelerometer)
Measurement Range (g) ±2,±4,±8
Supply Current /
Normal Operation (µA)
1.8
Supply Current /
Low Noise Mode (µA)
3.3
Supply Current /
Ultra Noise Mode (µA)
13
Supply Current / Stanby (µA) 0.01
Sensor
(MPU9150)
Gyroscope Digital Output X-Axis, Y-Axis, Z-Axis
Gyroscope Scale Range ±250, ±500, ±1000, ±2000
Accelerometer Resolution 16Bit
Accelerometer Range ±2,±4, ±8, ±16
Magnetometer Scale
Measurement Range
±1200µT
Magnetometer Resolution 13 Bit
Sensor
Humidity Accuracy ±2%RH
Resolution 0.01%RH
Specified Range 0 to 100%RH
Temperature Accuracy
(-40℃ to 90℃)
±0.3℃
Resolution 0.015℃
Specified Range -40 to 125℃

154
Gateway Dimension
38.0000
75.0000
19.0000
25.0000
Top View (mm)
DWM Module Dimension
19.0000
30.0000
Bottom View (mm)
03.Gateway

155
38.0000
75.0000
UC20 Board Dimension

156
03.Gateway
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• GNSS
• Low power Embedded
Processor
• FTDI
Upgrade (OTA DFU)
• 물체/개체 관리 시스템
Object Management System (BLE/GPS) 제품 사진
Overview
방목형 축산 관리 시스템에 사용되는 보드 입니다. 드론에 부착하여 사용되며,
사전에 가축들의 이표에 부착된 Beacon 정보를 방목지를 비행하며 수집합니
다. 내장된 GPS 센서를 통해 각 정보는 GPS 좌표와 매칭되어 저장되며, 이를
통해 관리자는 개체들의 상태 및 이동 경로들을 확인할 수 있습니다.
Block Diagram
03.Gateway
External Antenna
FTDI
3.3V Regulator
External Antenna
Micro USB
32bit MCU Bluetooth LE
Bluetooth LE

157
Key Technology
Power
Input Voltage 3.3 to 5.5v
Dropout Voltage
Ultra-Low Dropout Voltage
130mV(Typical) @ 1A
Accuracy 1% Initial Accuracy
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Dipole Antenna
Embedded Processor
Core
Up to 192Kbyte Flash, 20Kbyte SRAM, 6Kbyte EEPROM
Power Consumption
0.29uA Standby Mode(3 wakeup pins)
Down to 93µA/MHz in Run Mode
GNSS Sensor
Channels 48, Parallel Tracking
Correlators ~400,000
Frequency L1(=1,575MHz)
Tracking Sensitivity
On-Module Antenna
-163dBm
Horizontal Position Accuracy
(Stand Alone)
<2.5m CEP(SA off)
TTFF(Time to First Fix)
(Theoretical Minimum
Values; Values in real
world may differ)
Obscuration Recovery 0.1s
Hot start < 1s
Warm < 35s
Cold < 38s

158
Dimension
72.5039
62.5025
Top View (mm)
03.Gateway

159
03.Gateway
Features/Benefits
Application
• Long Range
• High Throughput
• Buck Converter
• Wi-Fi
• FTDI
• LED Driver
• 12 channel RGB LED
• Nonpolar Power Circuit
• Wi-Fi 게이트웨이
KongBeacon - Gateway 제품 사진
Overview
Bluetooth 통신의 가장 마지막 버전인 Bluetooth® 5.0로 제작된 Gateway
입니다. 기존의 장점이었던 저전력 구동 방식 외에 수백 미터에 이르는 긴
통신 거리, 높은 데이터 통신 속도가 추가적으로 내장되었습니다.
USB C 또는 Screw Terminal을 이용하여 전원을 공급하며, 내장된 RGB
LED 드라이버를 통해 사용자에게 다이나믹한 시각적 효과를 제공합니다.
Wi-Fi를 이용하여 원하는 서버에 데이터를 업로드 하게 됩니다.
Block Diagram
Accessory
• LED Board
Wi-Fi Module
Factory Reset Switch
LED Driver
FTDI
USB C Connector Bridge Diode
Screw Terminal
3.3V Step Down
Converter
Power Switch
LED
Bluetooth LE
Pattern Antenna

160
Key Technology
Power Port USB C Type Connector or Screw Terminal
Switch
Status
Click / Power ON or OFF
Click / Factory Reset
Bluetooth 5.0
2.4GHz transceiver
- IEEE 802.15.4-2006:250kbps
Processor
Security
generator
Secure boot ready
Secure Erase
Power Management

161
Key Technology
FTDI Features Single chip USB to asynchronous serial data transfer interface
Wi-Fi module
Wi-Fi Specification
802.11 b/g/n
Integrated TCP/IP protocol stack
Integrated TR switch, balun, LNA, power amplifier and matching
network
Support antenna diversity
Wi-Fi 2.4GHz, support WPA/WPA2
Support STA/AP/STA+AP operation modes
STBC, 1x1 MIMO, 2x1 MIMO
+20dBm output power in 802.11b mode
Features
Integrated low power 32-bit MCU
Integrated 10-bit ADC
Integrated PLL, regulators, and power management units
LED driver
Channel Maximum 48 channel
Grayscale 16-Bit(65,536 Steps) with Enhanced Spectrum or Conventional PWM
Maximum Current Control
3 Bits(8 Steps) with a 3-mA to 30-mA Range
3 MC Sets for Each Color Group
Dot Correction Control 7 Bits(128 Steps) with a 26.2% to 100% Range
Global Brightness Control
7 Bits(128 Steps) with a 10% to 100% Range
3 BC Sets for Each Color Group
Constant-Current Accuracy
Channel-to-Channel: +-2%(typ), +-5%(max)
Device-to-Device: +-2%(typ), +-4%(max)
Features
Auto Display Repeat
Display Timing Reset
Auto Data Refresh(GS and DC only)
LED Open Detection(LOD)
LED Short Detection(LSD)
UVLO Sets Default Data
Delay Switching to Prevent Inrush Current

162
Top View (mm)
Top View (mm)
Bottom View (mm)
Bottom View (mm)
Dimension
70,5300
53.9963
73.8031

163
04.Module
EMG Module
HRM Module
ACC Module
Gesture Module
UV Sensor Module
Pluduino
164
166
168
171
175
177
180
183
185

164
04.Module
Features/Benefits
Application
• Maximum Power Point
Tracking (MPPT)
• Ultralow Quiescent Current
• Cold Start from 380 mV
(typical) with Charge Pump
• Energy Storage Management
• Power Path Management
• Programmable Voltage
Monitor (To support charging
and prevent overcharging or
overdischarging)
• 웨어러블 디바이스
• 에너지 하베스팅
Solar Energy Harvester Module 제품 사진
Overview
Solar Energy Harverster Module은 Analog Devices사의 IC로 제작된
태양광 충전에 대한 기능 확인 및 성능 테스트를 위해 설계된 개발 모듈로,
태양광 패널을 통해 태양열 에너지를 받아 배터리를 충전하며 시스템 전원
공급도 가능합니다. 한정적인 태양광 충전에 대해 최대의 효율을 낼 수 있게
해주는 Maximum Power Point Tracking(MPPT)기능도 지원합니다.
산업 원격 모니터링 시스템이나 자가발전이 가능한 웨어러블 디바이스에
04.Module
Dimension
Top View (mm)
22.0000
24.0000

165
Key Technology
Power
Power Input DC 5V
Energy Harvesting
Minimum Input Voltage
for Cold-Start (mV)
280(typ), 440(max)
Minimum Input Power
for Cold-Start (uW)
16
Boost Regulator / Input
Voltage Operating Range (V)
0.1 to 3.3
Boost Regulator / Input
Power Operation Range (mW)
0.01 to 200
Operating Quiescent
Current of SYS Pin (nA)
320(typ), 580(max)
Sleeping Quiescent
Current of SYS Pin (nA)
260(typ), 480(max)
Internal Reference
Voltage (V)
1.14(min), 1.21(typ), 1.28(max)
Battery Stop
Discharging Threshold (V)
2(min), Vbat_term(max)
Battery Terminal
Charging Threshold (V)
2.2(typ), 5.2(max)
Battery Current Capability
(mA)
800(max)
MAXIMUM DEVIDE
RATING VOLTAGE
V
BAT_TERM
V
BAT_TERM_HYS
V
BAT_PG_HYS
V
BAT_PG
V
BAT_SD_HYS
V
BAT_SD
V
SYS_TH
V
SYS_TH
0V
TURN OFF MAIN BOOST
PGOOD BECOMES HIGH
MAIN BOOST IN
SYNCHRONOUS MODE
TURN ON SWITCH BETWEEN
BSTO AND BAT
TURN ON MAIN BOOST IN
ASYNCHRONOUS MODE
ENABLE CHIP
INCREASING
SYS
VOLTAGE
MAIN BOOST
CHARGER ON
COLD-STARTUP
MAIN BOOST
CHARGER OFF
Functional Block Diagram State of Various Threshold Voltages

166 04.Module
EMG Module
04.Module
Features/Benefits
Application
• Very Small Size Form
• Multi-Wiring Module
• Specially Designed for Any
Microcontrollers
• Power Supply : 3.3V ~ 5V
• 헬스 케어 어플리케이션
• 의료기기
EMG Module 제품 사진
Overview
EMG Module은 근육의 미세 전류를 측정할 수 있는 EMG 센서입니다.
측정된 RAW Data에 Rectified Filter와 Smooth Filter를 적용하여
데이터 처리가 용이하도록 제작하였습니다. 전극 패드를 와이어로 연결
해야하는 불편함을 해소한 제품입니다. 근육이 있는 곳에 부착하여
움직임에 따른 데이터를 수신할 수 있습니다. 8/32bit 마이크로 컨트롤러,
아두이노 등 아날로그 신호 수신이 가능한 모든 프로세서에 적용 가능합니다.
전원을 입력하면 전극 패드간 전위차에 대한 값이 출력됩니다.
Dimension
Top View (mm)
44.7963
30.0000
4.4500

167
EMG Module
Key Technology
Power
Power Input DC 3.3V ~ 5V
Connection 3 Pin Header
Arduino Connection
Pin Description
VCC Supply Voltage for Digital I/O.
GND Ground. This pin must be grounded.
ADC Analog Output.
Processing EMG
Pin Out Description

168
HRM Module
04.Module
Features/Benefits
Application
• Optical HRM
• Battery Charger
• Power Supply Voltage :
2.0V ~ 3.6V Measurement
Ranges Selectable via
SPI Command
HRM Module 제품 사진
Overview
HRM Module은 심박과 산소포화도를 측정할 수 있는 센서입니다. 손가락,
귀, 발등 손목에 착용하여 심박을 측정 할 수 있습니다. Texas Instruments사
의 초 고성능 아날로그 변환 장치인 AFE4403의 Reference Design을 이용해
제작하였습니다. 여기에 OSRAM사의 노이즈에 최적화 되어있는 심박 전용
SFH7050 렌즈를 탑재하여 한층 더 막강한 성능을 보여줍니다. 제작된 센서
모듈은 웨어러블 디바이스들의 Prototyping을 진행할 수 있는 범위 내의
최소한의 사이즈로 제작되었습니다.
Dimension
04.Module
13.0000
13.0000

169
Operation Conditions
(Supplies)
AFE Analog Supply (V) 2.0(min), 3.6(max)
AFE Digital Supply (V) 2.0(min), 3.6(max)
Transmit Controller Supply (V) 3.0(min), 5.25(max)
Transmit
LED Driver
Supply
H-bridge (V)
3.0 or (0.75 + VLED + VCABLE) (min),
5.25(max)
Common Anode Configuration (V)
3.0 or (0.75 + VLED + VCABLE) (min),
5.25(max)
Operation Conditions
(Temperature)
Specified Temperature Range (℃) -20(min), 70(max)
Storage Temperature Range (℃) -60(min), 150(max)
Supply Current
Receiver
Analog
Supply
Current
RX_ANA_SUP = 3.0 V, with 8-MHz Clock
Running, Rx stage 2 Disabled
0.6 mA
Running, Rx Stage 2 Enabled
0.7 mA
Running,Rx Stage 2 Disabled,
External Clock Mode
0.49 mA
Receiver Digital Supply Current 0.15 mA
LED Driver Supply Current
With Zero LED Current Setting
30 µA
Transmitter Control Supply Current 15 µA
Complete Power-Down (Using the AFE_PDN Pin)
Receiver Current Only
3 µA
Complete Power-Down (Using the AFE_PDN Pin)
Transmitter Current Only
1 µA
Power-Down Rx alone Receiver Current Only
(RX_ANA_SUP)
200 µA
Power-Down Rx alone Receiver Current Only
(RX_DIG_SUP)
150μA
Power-Down Tx Alone 2 µA
Key Technology
HRM Module
Serial Chart Example

170
Pin Out Description
Pin Description
AFE_ADC_RDY Analog Output.
AFE_RESET AFE-Only Reset Input, Active Low.
AFE_PWDN AFE-Only Power-Down Input; Active Low.
AFE_SPI_STE SPI Serial Interface Enable
AFE_SPI_CLK SPI Clock pin
AFE_SPI_SIMO SPI Serial In Master Out
AFE_SPI_SOMI SPI Serial Out Master In
N/C Reserved
Arduino Connection
04.Module

171
ACC Module
ACC Module
04.Module
Features/Benefits
Application
• Ultralow power
• Measurement Ranges of
±2 g, ±4 g, and ±8 g
• High resolution: 1 mg/LSB
• Low Noise Down to
175 μg/√Hz
• On-Chip Temperature Sensor
• SPI Digital Interface
• 모션 감지 어플리케이션
ACC Module 제품 사진
Overview
ACC Module은 Analog Devices사의 ADXL362 센서를 이용하여 제작한
가속도 센서 모듈입니다. 가속도의 X,Y,Z축과 3축의 합성값을 추출 할 수
있습니다. 전세계 대부분의 스마트 밴드에서 사용하는 저전력 가속도 센서
입니다. Ultralow Power로 구동되며 스마트 기기에 다양하게 사용되고
있습니다.
Dimension
10.0000
10.0000
Top View (mm)

172 04.Module
Axes of Acceleration Sensitivity
Power
Power Input DC 3.3V
Connection Pin Header
Sensor
(Accelerometer)
Measurement Range (g) ±2,±4, ±8
Supply Current /
1.8
Supply Current /
3.3
Supply Current /
13
Supply Current /
Stanby (µA)
0.01
Key Technology
Corresponding Output Increases When
Accelerated Along the Sensitive Axis
Output Response vs. Orientation to Gravity

173
ACC Module
Arduino Connection
Pin Out Description
Pin Description
INT2 Interrupt 2 Output. INT2 also serves as an input for synchronized sampling.
INT1 Interrupt 1 Output. INT1 also serves as an input for external clocking.
SPI_CLK SPI Communications Clock
SPI_SIMO Master Output, Slave Input. SPI Serial Data Input.
SPI_SOMI Master Input, Slave Output. SPI Serial Data Output.
SPI_STE2 SPI Chip Select, Active Low. Must be low during SPI communications.

174
04.Module
Features/Benefits
Application
• Relative Humidity (RH)
Operating Range 0% to 100%
• 14 Bit Measurement
Resolution
• Relative Humidity Accuracy
±3%
• Temperature Accuracy
±0.2 °C
• 200 nA Sleep Mode Current
• I²C Interface
• 모바일 디바이스
Temperature & Humidity Module 제품 사진
Overview
Temperature & Humidity Module은 저전력으로 작동하는 온도와 습도를
측정할 수 있는 센서가 탑재 된 보드입니다. Texas Instruments사의
HDC1000 IC를 이용하여 제작되었으며 높은 정확도를 갖는 고성능
모듈입니다. Sleep Mode 설정 시 200 nA로 동작하는 저전력 모듈입니다.
Dimension
04.Module
10.0000
10.0000
Top View (mm)

175
Power Power Input DC 3.3V
Power Consumption
(Supply Current)
RH Measurement, Bit12 of 0x02 Register=0(1) 180 µA(min), 220 µA(max)
Temp Measurement, Bit12 of 0x02 Register=0(1) 155 µA(min), 185 µA(max)
Sleep Mode 110 µA(min), 200 µA(max)
Average @ 1 Measurement/Second, RH (11 Bit),
Bit 12 of 0x02 Register = 0 (1)(2)
730 µA
Average @ 1 Measurement/Second, Temp (11 Bit),
Bit 12 of 0x02 Register = 0 (1)(2)
580 µA
Average @ 1 Measurement/Second, RH (11bit)
+temperature (11 Bit), Bit 12 of 0x02 Register = 1 (1)(2)
1.2 µA
Startup (Average on Start-up Time) 300 µA
Power Consumption
(Heater Current)
Peak Current 7.6 µA
Average @ 1 Measurement/Second, RH (11bit)
+Temperature (11 Bit), Bit 12 of 0x02 Register = 1 (1)(2)
57 µA
Relative Humidity Sensor
Accuracy (%RH) ±3
Operating Range (%RH) 0 to 100
Temperature Sensor
Accuracy (℃)(5℃ < T < 60℃) ±0.2(typ), ±0.4(max)
Operating Range (℃) -40 to 125
Key Technology
Block Diagram

176
Arduino Connection
Pin Out Description
Pin Description
VCC Supply Voltage.
N/C Do not connect.
SDA Serial Data Line for I²C, Open-Drain; Requires a pull-up resistor to VCC.
SCL Serial Clock Line for I²C, Open-Drain; Requires a pull-up resistor to VCC.
DRDY Data Ready, Active Low, Open-Drain. Requires a pull-up resistor to VDD. If not used tie to GND.
04.Module

177
Gesture Module
Gesture Module
04.Module
Features/Benefits
Application
• Ambient Light and
RGB Color Sensing
• Proximity Sensing
• Complex Gesture Sensing
• I²C-Bus Fast Mode
Compatible Interface
• 제스쳐 감지 어플리케이션
Gesture Module 제품 사진
Overview
Gesture Module은 AVAGO사의 APDS9960 센서를 이용하여 제작한 제스처
센서모듈 입니다. APDS9960 모듈은 다음 세 가지의 측정이 가능합니다.
• Up, Down, Left, Right, Near, Far 6가지의 동작을 측정
• 주변환경의 밝기를 측정
• 주변환경의 색을 측정하여 RGB값으로 추출 – 컬러센서

IR센서에서 반사된 에너지를 4방향의 포토다이오드로 검출하여 동작을 측정
합니다. 주변환경의 밝기와 색을 측정하여 RGB값으로 출력할 수 있습니다.
Dimension
10.0000
10.0000
Top View (mm)

178 04.Module
Operating Conditions
Operating Ambient
Temperature (℃)
-30(min), 85(max)
Power Supply Voltage (V) 2.4(min), 3.0(typ), 3.6(max)
LED Supply Voltage (V) 3.0(min), 4.5(max)
Supply Current
Active ALS State PON = AEN =
1, PEN = 0 (µA)
200(typ), 250(max)
Proximity, LDR Pulse ON,
PPulse = 8
(ILDR Not Incl.) (µA)
790
Gesture, LDR pulse ON,
GPulse = 8
(ILDR Not Included (µA)
790
Wait state PON = 1,
AEN = PEN = 0 (µA)
38
Sleep state (µA) 1.0(typ), 10.0(max)
ADC
Proximity ADC Count Value,
100 mm Distance Object
(Counts)
96(min), 120(typ), 144(max)
Key Technology
Directional Orientation

179
Gesture Module
Arduino Connection
Pin Out Description
Pin Description
INT Interrupt – Open Drain (Active Low)
SCL I²C Serial Clock Input Terminal – Clock Signal for I²C Serial Data
SDA I²C Serial Data I/O Terminal – Serial Data I/O for I²C-Bus
N/C Reserved

180
UV Sensor Module
04.Module
Features/Benefits
Application
• Photodiode Sensitive to
UV-A and UV-B
• Analog Voltage Output
• Embedded Operational
Amplifier
• Low Supply Current and
Low Standby Current
UV Sensor Module 제품 사진
Overview
UV Sensor Module은 Lapis Semiconductor사의 ML8511 IC가 탑재된
모듈입니다. 자외선을 측정할 수 있으며 쉬운 인터페이스를 제공합니다.
자외선 지수를 측정하는 여성용 스마트 디바이스나 환경계측 어플리케이션에
활용할 수 있습니다.
04.Module
10.0000
10.0000
Top View (mm)
Dimension

181

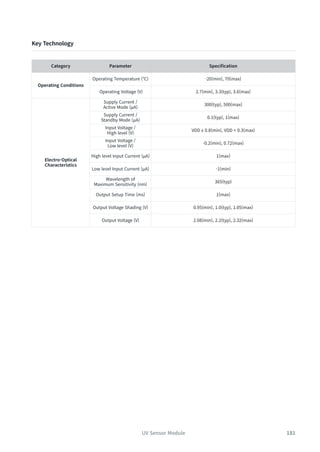

Key Technology
Operating Conditions
Operating Temperature (℃) -20(min), 70(max)
Operating Voltage (V) 2.7(min), 3.3(typ), 3.6(max)
Electro-Optical
Characteristics
Supply Current /
Active Mode (µA)
300(typ), 500(max)
Supply Current /
Standby Mode (µA)
0.1(typ), 1(max)
Input Voltage /
High level (V)
VDD x 0.8(min), VDD + 0.3(max)
Input Voltage /
Low level (V)
-0.2(min), 0.72(max)
High level Input Current (µA) 1(max)
Low level Input Current (µA) -1(min)
Wavelength of
Maximum Sensitivity (nm)
365(typ)
Output Setup Time (ms) 1(max)
Output Voltage Shading (V) 0.95(min), 1.0(typ), 1.05(max)
Output Voltage (V) 2.08(min), 2.2(typ), 2.32(max)
UV Sensor Module

182
Pin Out Description
Pin Description
VCC Supply Voltage. Decouple this pin to ground with 0.1 μF Capacitor.
EN Active High Enable Pin. (High: Active Mode, Low: Standby Mode)
OUT Output (Low in Power Down or Standby Mode)
04.Module
Arduino Connection

183
Pluduino
Block Diagram
Pluduino
04.Module
Features/Benefits
Application
• Compatible with Arduino
Pro Mini
• Bluetooth® 4.0
CPU core
• Pattern Antenna
• FTDI
• 프로토타이핑
• 교육용
• 쉬운 무선 시스템 제작
Pluduino 제품 사진
Overview
Open Source Hardware인 Arduino와 Bluetooth LE가 통합된 보드입니다.
아두이노는 소형 타입의 Arduino Pro Mini(3.3V) 모델을 사용하였고,
Bluetooth LE는 Nordic 사의 저전력 nRF Series를 사용하였습니다.
내장된 전원 시스템을 통하여 단순히 Lithium 1Cell Battery를 부착하는 것
만으로도 무선 시스템을 제작할 수 있습니다. 또한 충전회로가 내장되어 있어
Micro USB 케이블을 이용하여 배터리를 충전할 수 있습니다.
External Pinout
Port
FTDI
Battery Charger
Pattern Antenna
Micro USB
Arduino Pro
Mini
Lithium Polymer
Battery
3.3V Regulator Bluetooth LE

184 04.Module
Key Technology
Power
Power Input Lithium Polymer Battery, 1 Cell
Charge 5V, Micro USB Connector
Arduino
Core
High Performance, Low Power
Atmel® AVR® 8-Bit Microcontroller Family
Advanced RISC Architecture
High Endurance Non-Volatile Memory Segments
Atmel® Qtouch® Library Support
Functions
23 Programmable I/O Lines
8-Bit Timer/Counters x 2, 16-Bit Timer/Counter x 1
Real Time Counter with Separate Oscillator
10-Bit ADC x 8 Channel
Master/Slave SPI Serial Interface x 2
Programmable Serial USART x 1
Byte-Oriented 2-Wire Serial Interface(Philips I²C compatible) x 1
Programmable Watchdog Timer with Separate On-Chip Oscillator
On-Chip Analog Comparator x 1
Interrupt and Wake-Up on Pin Change
Power Consumption
Operating Voltage 1.8 – 5.5V
Speed Grade 0 – 10MHz @ 2.7 – 5.5V
Power Consumption at 1MHz
Active: 0.2mA, Power-Down: 0.1µA Power-Save: 0.75µA
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Dimension
45.0000
17.8000

185
Block Diagram
04.Module
Features/Benefits
Application
• ARM® Cortex-M0
• Optical HRM
• Heart Rate Measurement
• Bio Monitoring Sensor
• Heart Rate Monitor
• Pulse Oximetry Monitor
• 심박 모니터링
• 맥박 측정
• 스마트 밴드
Heart Rate Measurement (Cortex-M0) 제품 사진
Overview
Heart Rate 센서와 Raw Data의 신호처리를 위한 Cortex-M0 코어가 내장
되어 있습니다. 정밀한 측정을 위해 OSARM 사의 Heart Rate Sensor 전용
렌즈가 내장되어 있으며, TI사의 고성능 AFE chip을 이용하여 데이터를
측정합니다. 센서로부터 측정된 데이터는 M0 프로세서를 통해 신호처리가
이루어지며, 유저는 알고리즘을 통해 추출된 심장 박동수를 시리얼을 통해
전달 받을 수 있습니다.
32bit MCU
3.3V Power Input
High Performane
ADC Converter
Download
Connector
Heart Rate Green
Emitter LED

186
Key Technology
Power Power Input Lithium Polymer Battery, 1 Cell
Embedded Processor
Core ARM® Cortex®-M0 32-Bit CPU, Frequency Up to 48MHz
Functions
16 to 256 Kbytes of Flash Memory
4 to 32Kbytes of SRAM with HW parity
CRC Calculation Unit
Lens Feature
Multi chip Package Featuring 3 Emitters and One Detector
Light Barrier to Block Optical Crosstalk
AFE Sensor
Features
Transmit Option
30µA + Average LED Current
Receive Channel with High
Dynamic Range
Low Power: < 650µA
04.Module
Dimension
32.0000
25.0000
Top View (mm)

187
05.System
Smart Band System
APMS
Outdoor Solar Gateway with 3.97'' LCD
KongCheck
188
192
197
202
205
209
212
215
218
220
223
226
229
233

188
Block Diagram
05.System
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• RGB LED control
• Fan Control
• Humidity & Temperature
• CH2O Sensor
• DUST Sensor
• VOCS Sensor
• RTC Timer
Upgrade (OTA DFU)
• 공기질 측정 어플리케이션
• 공기청정 시스템
Air Purifier Bluetooth System 제품 사진
Overview
Air Purifier Bluetooth System은 공기청정 시스템에 사용되었습니다.
공기 질 측정을 위한 CH2O 센서, 미세먼지 센서, VOCS 센서와 온습도센서가
내장되어 있어 주변환경에 대한 센서 데이터를 받을 수 있으며 센서 데이터에
따라 FAN을 제어해 공기의 순환을 유도하여 필터를 통해 공기청정을 할 수
있습니다. 또한 LED 드라이버를 통해 원형으로 배치된 RGB LED들로 수집된
센서 데이터 또는 기능별에 대한 LED 퍼포먼스를 표현할 수 있으며 공기상태
를 표현하기 위한 3개의 RGB LED를 통해 수집한 공기 질에 대한 상태를 확인
할 수 있습니다. 스마트 홈 어플리케이션이나 산업 어플리케이션에서 사용할
수 있습니다.
5V Step Down
Converter
Temp & Humidity
Interface
Dust Sensor
Interface
VOCS
Interface
CH20 Sensor
Interface
3.3V Step Down
Converter
12V Power DC Jack Bluetooth LE Fan Driver
LED Driver
Ionizer
Interface
Fan
LEDs
Tact Switch
RTC Timer
Flash Memory
05.System

189

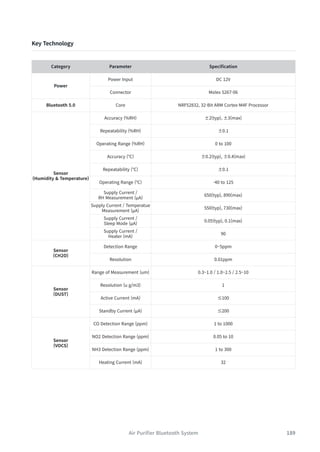

Key Technology
Power
Power Input DC 12V
Sensor
(Humidity & Temperature)
Accuracy (%RH) ±2(typ), ±3(max)
Repeatability (%RH) ±0.1
Operating Range (%RH) 0 to 100
Accuracy (℃) ±0.2(typ), ±0.4(max)
Repeatability (℃) ±0.1
Operating Range (℃) -40 to 125
Supply Current /
RH Measurement (µA)
650(typ), 890(max)
Supply Current / Temperatue
Measurement (µA)
550(typ), 730(max)
Supply Current /
Sleep Mode (µA)
0.05(typ), 0.1(max)
Supply Current /
Heater (mA)
90
Sensor
(CH2O)
Detection Range 0~5ppm
Resolution 0.01ppm
Sensor
(DUST)
Range of Measurement (um) 0.3~1.0 / 1.0~2.5 / 2.5~10
Resolution (u g/m3) 1
Active Current (mA) ≤100
Standby Current (µA) ≤200
Sensor
(VOCS)
CO Detection Range (ppm) 1 to 1000
NO2 Detection Range (ppm) 0.05 to 10
NH3 Detection Range (ppm) 1 to 300
Heating Current (mA) 32

190 05.System
VOCS Sensor Graph
RED Sensor, Continuous Power ON, 25°C, 50% RH OX Sensor, Continuous Power ON, 25°C, 50% RH
NH3 Sensor, Continuous Power ON, 25°C, 50% RH
Temperature & Humidity Sensor Graph
RH Accuracy vs. RH Temperature Accuracy vs. RH

191
Dimension
90.0000
66.0000
3.5000
56.0000
74.0000
Bottom View (mm)
Top View (mm)
56.0000
38.0000

192 05.System
05.System
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• Pattern Antenna
• Ultrasonic Transceiver
• Ultrasonic Receiver
• Infrared Transceiver
• Infrared Receiver
• FSR Sensor
• GSR Sensor
• Vibration Motor
• RGB LED
• Flash Memory
Upgrade( OTA DFU)
• 물체 인식 어플리케이션
• 위치추적 어플리케이션
• 스마트 펜 어플리케이션
• 생체 데이터 모니터링 시스템
Ultrasonic Drawing System 제품 사진
Overview
Ultrasonic Drawing System은 초음파 응용시스템으로 개발되었습니다.
초음파를 이용한 위치인식기술을 사용하여 펜으로 글을 쓰거나 그림을
그리는 것을 스마트폰이나 PC에 동기화할 수 있게 하는 시스템입니다.
Ultrasonic Drawing System는 초음파와 적외선의 수신부와 송신부를
통하여 펜의 움직임을 파악하며 다양한 센서들을 활용하여 손으로 펜을
잡고 있을 때 부가적인 기능을 지원할 수 있도록 만들어졌습니다. 스마트 펜
어플리케이션이나 초음파를 활용한 위치인식시스템에서 활용할 수 있습니다.

193
Transceiver Block Diagram
Receiver Block Diagram
Bluetooth LE
Ultrasonic Driver
Driver
Ultrasonic
Sensor
Infrared LEDs
32bit MCU
RGB LED
ACC Sensor
Motor Interface Vibration Motor
GSR Sensor
FSR
3.3V Step Down
Converter
5V Step Down
Converter
Lithium Polymer
Battery
Load Switch
Fuel Gauge
Battery Charger
Pogo Pin - Charger
Bluetooth LE
IR Receiver
Comparator
32bit MCU
Ultrasonic MIC
LEDs
Switch
Flash Memory
3.3V Step Down
Converter
5V Step Down
Converter
Lithium Polymer
Battery
Load Switch
Fuel Gauge
Battery Charger
Micro USB
Pogo Pin
Comparator Ultrasonic MIC

194 05.System
Key Technology
Power
Power Input Battery
Connector USB / POGO PIN
Bluetooth Core NRF52832, 32-Bit ARM Cortex-M4F Processor
Sensor(ACC)
Supply Current /
1.8
Supply Current /
3.3
Supply Current /
13
Supply Current /
Stanby (µA)
0.01
Sensor(GSR)
Sensitivity Adjustable Via a Potentiometer
Input Signal Resistance, NOT Conductivity
Output Signal Voltage, Analog Reading
Finger Contact Material Nickel
Memory Flash Memory 23-Mbit DataFlash, SPI Serial Flash Memory
Charger Charger Current (mA) 500

195
Smart Pen Application Transceiver Ultrasonic Dimension
26.0000
10.0000
Top View (mm)
Bottom View (mm)
FSR Cell Dimension
10.0000
6.0000
7.0000

196 05.System

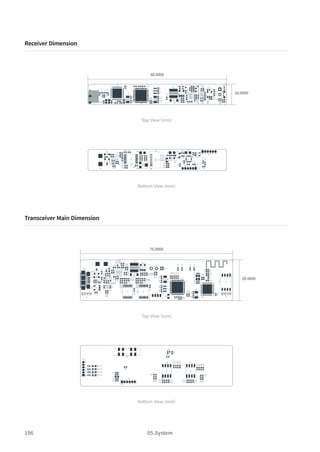

Transceiver Main Dimension
75.0000
20.0000
Top View (mm)
Bottom View (mm)
68.0000
10.0000
Receiver Dimension
Top View (mm)
Bottom View (mm)

197
Smart Band System
Smart Band System
05.System
Features/Benefits
Application
• Bluetooth® 4.0 Class 2
Processor
• Chip Antenna
• Up to 30m Operating Range
• Audio Codec
• Microphone
• Measurement Ranges of
±2 g, ±4 g, and ±8 g
(Accelerometer)
• Typical Accuracy of ±2 % RH
and ±0.3 °C
(Humidity and Temperature)
• HRM Sensor
• SD Card
• 생체신호 모니터링 시스템
Smart Band System 제품 사진
Overview
Smart Band System은 웨어러블 디바이스인 스마트 밴드에 들어가는
시스템입니다. Smart Band System에는 심박센서, 온습도 센서, 가속도
센서 등을 통해 사용자의 움직임이나 심박, 온도를 측정할 수 있습니다.
이 데이터는 Bluetooth® 4.0 무선통신을 통하여 스마트폰에서 확인 가능
합니다. 또한 MIC가 내장되어 있어 비상상황 시 당시 상황을 녹음을 하여
SD카드에 저장할 수 있습니다. 스마트 밴드 어플리케이션이나 생체 신호
모니터링 시스템 등에 사용할 수 있습니다.
Block Diagram
Battery Charger
Charger PAD
Li - po Battery
Bluetooth
Classic
32bit MCU
LED
Accelerometer
Audio Codec
SD Card
High Performance
ADC Converter
Temperature &
Humidity Sensor
Heart Rate Green
Emitter LED

198 05.System
Key Technology
Power
Power Input Li-Po Battery
Battery Charger 1A Battery Charger
Bluetooth
Bluetooth Standard Bluetooth 4.0 Class 2
Operating Range Up to 30m
Typical Current 20 mA (Music Streaming)
Typical Current Idle < 5mA (Connectable)
Sensor
(Accelerometer)
Supply Current /
1.8
Supply Current /
3.3
Supply Current /
13
Supply Current /
Stanby (µA)
0.01
Sensor
Humidity Accuracy ±2 %RH
Resolution 0.01 %RH
Specified Range 0 to 100 %RH
(-40℃ to 90℃)
±0.3℃
Resolution 0.015℃

199
Smart Band System

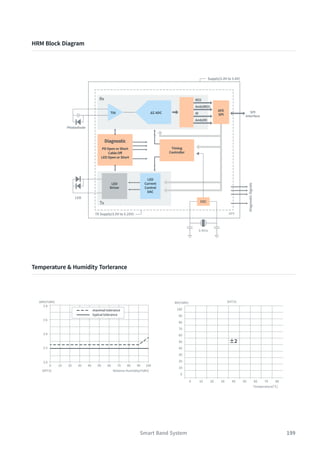

HRM Block Diagram
Temperature & Humidity Torlerance

200 05.System
HRM Sensor Diagram
HRM Block Diagram
Diagrams for red emitter
Relative spectral emission
Diagrams for red emitter
Diagrams for infrared emitter

201
Smart Band System
Dimension
20.0000
10.0000
24.0000
40.0000
20.0000
20.0000

202
05.System
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• IEEE 802.15.4-2011 UWB
GSM/GPRS/EDGE ㅊCoverage
Upgrade (OTA DFU)
Landslide Monitoring System 제품 사진
Overview
Landslide Monitoring System은 절토 사면 현장, 산사태 위험지역 등에
설치하여 해당 사면의 상태를 모니터링하는 시스템으로 설치된 각 지점의
각도, 충격량, 온도 등을 주기적으로 체크하며 설치된 사면의 상태를
모니터링 합니다.
Landslide Monitoring System는 Solar Energy Harvesting 기술을 사용
하여 배터리를 충전하며 자가 발전을 통해 반영구적으로 시스템을 운영할 수
있습니다. Bluetooth 4.2 무선통신을 통하여 주변 설치된 센서 데이터들의
데이터를 수집하고 UMTS/HSPA+ 모듈인 3G 통신를 통하여 서버에 데이터를
올리고 수집하여 관리하여 모니터링할 수 있습니다.
본 시스템은 시범사업으로 시범설치되어 운영되었습니다.
Block Diagram
05.System
Lithium Ion Battery
UMTS/HSPA+
Modem
External Antenna
Pattern Antenna
ALS Sensor
9-Axis Sensor
Accelerometer
Temperature &
Humidity Sensor
Ultra Wideband
Transceiver
Bluetooth LE

203
Key Technology
Power
Power Input DC 5V
Radio
UWB IEEE 802.15.4-2011 UWB
Sensor
(Accelerometer)
Supply Current /
1.8
Supply Current /
3.3
Supply Current /
13
Supply Current /
Stanby (µA)
0.01
Sensor
(BNO)
Gyroscope Scale Range ±125, ±250, ±500, ±1000, ±2000
Accelerometer Sensitivity
Tolerance
±1 %(typ), ±4 %(max)
Magnetometer Scale
Measurement Range
±1300 µT
Magnetometer Resolution 0.3 µT
Sensor
Resolution 0.01 %RH
(-40℃ to 90℃)
±0.3℃
Resolution 0.015℃

204
Dimension
Top View (mm)
Top View (mm)
Bottom View (mm)
Bottom View (mm)
05.System
42.0000
75.0000
38.0000
75.0000
20.0000
28.0000
40.0000
20.0000

205
05.System
Features/Benefits
Application
• Bluetooth® 4.2
Processor
• IEEE 802.15.4-2011 UWB
GSM/GPRS/EDGE ㅊCoverage
Upgrade (OTA DFU)
Landslide Monitoring System Rev 2 제품 사진
Overview
Landslide Monitoring System은 절토 사면 현장, 산사태 위험지역 등에
설치하여 해당 사면의 상태를 모니터링하는 시스템으로 설치된 각 지점의
각도, 충격량, 온도 등을 주기적으로 체크하며 설치된 사면의 상태를
모니터링 합니다.
Landslide Monitoring System Rev2는 이전 모델에 비해 Solar Energy
Harvesting 기술이 강화되었으며 한정적인 태양광 충전에 대해 충전 효율을
높이는 기능이 반영되어 더욱 효과적인 자가 발전을 통해 반영구적으로
시스템을 운영할 수 있습니다. Bluetooth 4.2 무선통신을 통하여 주변 설치된
센서데이터들의 데이터를 수집하고 UMTS/HSPA+ 모듈인 3G 통신을 통하여
서버에 데이터를 올리고 수집하여 관리하여 모니터링할 수 있습니다.
본 시스템은 시범사업으로 시범설치되어 운영되었습니다.
Block Diagram
Lithium Ion Battery
UMTS/HSPA+
Modem
External Antenna
Pattern Antenna
ALS Sensor
9-Axis Sensor
Accelerometer
Temperature &
Humidity Sensor
Ultra Wideband
Transceiver
Bluetooth LE

206 05.System
Key Technology
Category Parameter
Specification
Min Typ Max
Power
Power Input DC 5V
Radio
UWB IEEE 802.15.4-2011 UWB
Sensor
(Accelerometer)
Supply Current /
1.8
Supply Current /
3.3
Supply Current /
13
Supply Current /
Stanby (µA)
0.01
Sensor
(BNO)
Gyroscope Scale Range ±125, ±250, ±500, ±1000, ±2000
Accelerometer Sensitivity
Tolerance
±1 %(typ), ±4 %(max)
Magnetometer Scale
Measurement Tange
±1300 µT
Magnetometer Resolution 0.3 µT
Sensor
Resolution 0.01 %RH
(-40℃ to 90℃)
±0.3℃
Resolution 0.015℃

207
Dimension
42.0000
75.0000
42.0000
75.0000

208 05.System
Dimension
75.0000
38.0000
20.0000
28.0000
40.0000
20.0000

209
05.System
Features/Benefits
Application
• 420 Channel Pressure
Sensor Sensing
• Attenuation
• 18-Bit ADC
• 무선 압력 모니터링 시스템
• 스마트 신발 안창
Foot Pressure Monitoring System 제품 사진
Overview
덧신에 부착하여 사용자의 발에 가해지는 압력을 측정하는 보드입니다.
내부에는 16 Channel 압력센서를 읽을 수 있는 회로와 거리 값을 측정할 수
있는 센서가 내장되어 있습니다. 사용자는 센서로부터 읽어 들인 값을 이용
하여 전용 어플리케이션을 통해 걸음걸이, 자세에 대한 분석 데이터를 확인
할 수 있습니다.
Block Diagram
16 Channel
Multiplexer
Vibration Motor
Range Sensor
9-Axis Sensor
3 x LED
3.3V Regulator
Battery Charger
Lithium Polymer
Battery
Fuel Gauge
Micro USB
16 Channel
Pressure Sensor

210 05.System

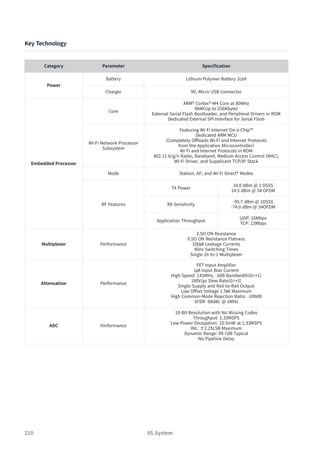

Key Technology
Power
Battery Lithium Polymer Battery 2cell
Embedded Processor
Core
ARM® Cortex®-M4 Core at 80MHz
RAM(Up to 256Kbyte)
External Serial Flash Bootloader, and Peripheral Drivers in ROM
Dedicated External SPI Interface for Serial Flash
Wi-Fi Network Processor
Subsystem
Featuring Wi-Fi Internet-On-a-Chip™
Dedicated ARM MCU
(Completely Offloads Wi-Fi and Internet Protocols
from the Application Microcontroller)
Wi-Fi and Internet Protocols in ROM
802.11 b/g/n Radio, Baseband, Medium Access Control (MAC),
Wi-Fi Driver, and Supplicant TCP/IP Stack
Mode Station, AP, and Wi-Fi Direct® Modes
RF Features
TX Power
18.0 dBm @ 1 DSSS
14.5 dBm @ 54 OFDM
RX Sensitivity
-95.7 dBm @ 1DSSS
-74.0 dBm @ 54OFDM
Application Throughput
UDP: 16Mbps
TCP: 13Mbps
2.5Ω ON Resistance
100㎀ Leakage Currents
Attenuation Performance
FET Input Amplifier
1㎀ Input Bias Current
High Speed: 145MHz, -3dB Bandwidth(G=+1)
180V/㎲ Slew Rate(G=+2)
Single-Supply and Rail-to-Rail Output
Low Offset Voltage 1.5㎷ Maximum
High Common-Mode Rejection Ratio: -100dB
SFDR -88dBc @ 1MHz
ADC Performance
18-Bit Resolution with No Missing Codes
Throughput: 1.33MSPS
Low Power Dissipation: 10.5mW at 1.33MSPS
INL: ±2.25LSB Maximum
Dynamic Range: 99.7dB Typical
No Pipeline Delay

211
Dimension
70.0039 17.0000 62.0000
6.6971
15.0000
11.0029

212 05.System
05.System
Features/Benefits
Application
• 420 Channel Pressure
Sensor sensing
• Attenuation
• 18-Bit ADC
• 스마트 팩토리
• 원격 압력 모니터링 시스템
Pressure Monitoring System (Isolated) 제품 사진
Overview
물체에 가해지는 압력을 무선 Wi-Fi 통신으로 받아 PC에서 모니터링할 수
있는 보드입니다. 내부에는 420 Channel의 압력센서 데이터를 고속으로
읽을 수 있는 신호처리 회로와 신호 안정화를 위한 Buffer 및 고속 Switching
이 가능한 Multiplexer가 내장되어 있습니다. 별도로 제작된 Wi-Fi Module이
부속품으로 함께 제공됩니다.
Block Diagram
Accessory
• Wi-Fi Board
32bit MCU Chip Antenna
Voltage Divider
Attenuation
16-Bit ADC
16 Channel Multiplexer
& 4-Bit Binary Counter
3.3V Regulator
Battery Charger
Lithium Polymer
Battery
Micro USB
72 Pin Sensor
Connector

213
Key Technology
Power
Battery Lithium Polymer Battery 2 Cell
Embedded Processor
Core
RAM(Up to 256Kbyte)
Wi-Fi Network Processor
Subsystem
Dedicated ARM MCU
Mode Station, AP, and Wi-Fi Direct® Modes
RF Features
TX Power
18.0 dBm @ 1 DSSS
14.5 dBm @ 54 OFDM
RX Sensitivity
-95.7 dBm @ 1DSSS
-74.0 dBm @ 54OFDM
UDP: 16Mbps
TCP: 13Mbps
2.5Ω ON Resistance
100㎀ Leakage Currents
Attenuation Performance
FET Input Amplifier
1㎀ Input Bias Current
High Speed: 145MHz, -3dB Bandwidth(G=+1)
180V/㎲ Slew Rate(G=+2)
Single-Supply and Rail-to-Rail Output
Low Offset Voltage 1.5㎷ Maximum
High Common-Mode Rejection Ratio: -100dB
SFDR -88dBc @ 1MHz
ADC Performance
18-Bit Resolution with No Missing Codes
Throughput: 1.33MSPS
Low Power Dissipation: 10.5mW at 1.33MSPS
INL: ±2.25LSB Maximum
Dynamic range: 99.7dB Typical
No Pipeline Delay

214 05.System
Dimension
100.0056
68.0000
Top View (mm)
41.9850
37.0000
Top View (mm)

215
APMS
05.System
Features/Benefits
Contents
• 160mm x 480mm
Large Sensing Area
• 768 Channel FSR Sensor
• 0~250gf Measuring range
• Quad-Processors
• Wi-Fi
• Ultra-Low Power Sleep Mode
• Wireless Charger
• Waterproof
• Optimized Pressure
Analysis Program
• Optimized Power Control
Applications
• Sensor
• Samsung Wireless Charger
• Pelican Storm Case
• XIAOMI Power bank(optional)
• Charging Adapter
APMS 제품 사진
Overview
APMS는 무선 압력 측정 기구입니다. 유리 세척 장비의 압력 측정에 최적화
되어 있어 사용자가 장비를 최적의 상태로 유지할 수 있습니다. 센서는 매우
얇고 방수성이 뛰어나 유리에 올려 압력을 측정할 수 있습니다. 또한 전용
도구를 사용하여 신뢰할 수 있는 보정된 데이터를 제공합니다. 전용 소프트
웨어에서 지원되는 3가지 뷰를 통해 사용자는 데이터를 직관적으로 해석할
수 있으며, 기록 및 재생을 통해 어디서나 데이터를 재생할 수 있습니다.
Block Diagram
Application
• 압력 분석 시스템
• 불량률 관리
APMS
Wi-Fi Modem
Embedded
Processor
Sensor Control
Pattern Antenna
Bluetooth LE
Cells
Power Controller
3.3V Regulator
Wireless Charger
Embedded
Processor
Sensor Control Cells
Embedded
Processor
Embedded
Processor
Battery Charger
Lithium Polymer
Battery
Multiplexer
Chip Antenna

216 05.System
Key Technology
Power
Battery Lithium Polymer 3.7V, 2700mAh
Charger 5V 700mA, Wireless Charging WPC(Qi) Standard
Consumption
800mA @ Operating Mode
< 1uA @ Sleep Mode
Sensor
Dimension & Thickness
Sensor Area 160mm x 480mm, Rectangular
Under 2.3mm Thickness(Sensing Area)
Cell Dimension 9.5mm x 9.5mm
Features
Resolution 1gf
Range 0 ~ 250gf (Calibration data is more than 10gf)
Average Error is less than 4%
Standard Deviation is less than 4.5
Core
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Wi-Fi
Core
RAM(Up to 256Kbyte)
Sub System
Dedicated ARM MCU
Modes Wi-Fi Direct® Modes
TX Power
18.0 dBm @ 1 DSSS
14.5 dBm @ 54 OFDM
RX Sensitivity
-95.7 dBm @ 1DSSS
-74.0 dBm @ 54OFDM
UDP: 16Mbps
TCP: 13Mbps

217
APMS
Dimension
Sensor Area
Sensor
Driving Circuit
Battery
Wi-Fi and
Bluetooth LE
Wireless
Charger
510.0000
490.0000
Top View (mm)

218 05.System
05.System
Features/Benefits
Applications
• Bluetooth® 4.2
• ARM® Cortex-M4
Connector
• Rotary Switch
Zig Pressure Monitoring System (Bluetooth) 제품 사진
Overview
S사 휴대폰 제조 조립 공정 내에서 조립 지그의 압력을 측정하는 장비입니다.
기존에 사용되던 압력 측정 시트를 대체하여 공정 내에서 가해지는 압력의
균일성을 측정 합니다. 내장된 Bluetooth®를 이용해 모바일과 연동하여 원격
으로 데이터를 모니터링하고 관리할 수 있습니다. 고속의 데이터 처리를 위해
고속 연산처리가 가능한 Cortex-M4 코어가 내장되어 있으며, 각각의 데이터
에 ID를 부여하기 위하여 세 개의 Rotary 스위치가 내장되어 있습니다.
Block Diagram
3.3V Regulator
Bluetooth LE
32bit MCU
Pattern Antenna
Status LED
40 Channel
Sensor Driver
Multiplexer * 7
Rotary Switch
Battery Charger
Lithium Polymer
Battery
Micro USB
Fuel Gauge

219
Key Technology
Power
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Rotary Switch Digit
Can be assigned ｔhree digits
(0 ~ 9 can be entered for each digit)
Main Processor Core
Up to 192+4Kbytes of SRAM Including 64Kbyte of CCM data RAM
Dimension
Top View (mm)
90.0000
40.0000

220 05.System

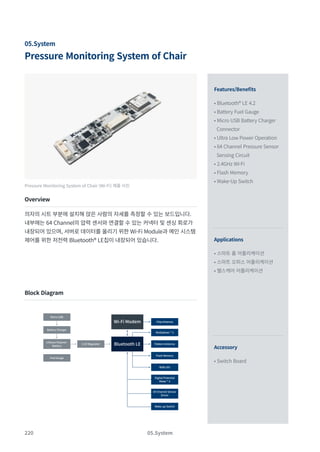

05.System
Features/Benefits
Applications
Connector
Sensing Circuit
• 2.4GHz Wi-Fi
• Flash Memory
• Wake-Up Switch
Pressure Monitoring System of Chair (Wi-Fi) 제품 사진
Overview
의자의 시트 부분에 설치해 앉은 사람의 자세를 측정할 수 있는 보드입니다.
내부에는 64 Channel의 압력 센서와 연결할 수 있는 커넥터 및 센싱 회로가
내장되어 있으며, 서버로 데이터를 올리기 위한 Wi-Fi Module과 메인 시스템
제어를 위한 저전력 Bluetooth® LE칩이 내장되어 있습니다.
Block Diagram
Accessory
• Switch Board
3.3V Regulator
Wi-Fi Modem Chip Antenna
Pattern Antenna
Multiplexer * 2
RGB LED
Flash Memory
Battery Charger
Lithium Polymer
Battery
Micro USB
Fuel Gauge
Digital Potential
Meter * 2
64 Channel Sensor
Driver
Wake-up Switch
Bluetooth LE

221
Key Technology
Power
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Wi-Fi Module
Core Tensilica’s L106 Diamond 32-Bit processor
2.4GHz Transceiver
IEEE 802.11 b/g/n
2.4GHz – 2.5GHz (2400M – 2483.5M)
KC Certification
Chip Antenna
Wi-Fi Mode Station / SoftAP / SoftAP + Station
Network Protocols IPv4, TCP/UDP/HTTP/FTP
Flash Memory
Storage 32-Mbit DataFlash(with Extra 1-Mbits)
Performance
Continuous Read Capability through Entire Array
Up to 85MHz, Low-Power Read Option Up to 15MHz
Power Consumption
400nA Ultra-Deep Power-Down Current (Typical)
3µA Deep Power-Down Current (Typical)
25µA Standby Current (Typical)
7mA Active Read Current (Typical)

222 05.System

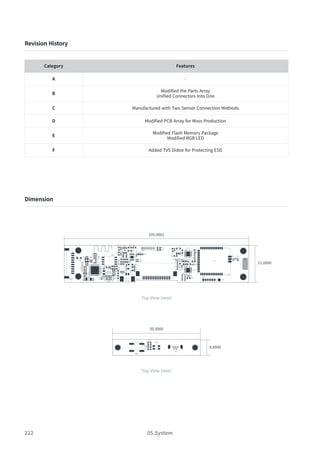

Dimension
105.0002
21.0000
Top View (mm)
50.0000
8.8000
Top View (mm)
Revision History
Category Features
A -
B
Modified the Parts Array
Unified Connectors Into One
C Manufactured with Two Sensor Connection Methods
D Modified PCB Array for Mass Production
E
Modified Flash Memory Package
Modified RGB LED
F Added TVS Didoe for Protecting ESD

223
05.System
Features/Benefits
Applications
• Solid State Relay
• Bridge Rectifier
• Bubble Control
• Heater Control
• Power Inverter
• Phase Control
• Selectable Frequency
• KC Certification
• 식기세척기
• 해동기
• 유리 세척기
• 자동차 부품 세척기
Ultrasonic Generator 제품 사진
Overview
Cavitation 효과를 이용하여 세척, 해동 등의 작업을 할 수 있는 초음파
식기세척기 입니다. 요식업계, 자동차 부품 세척 등 다양한 산업 분야에서
간편하고 손쉽게 세척작업을 할 수 있도록 돕습니다. 목적에 따라 28KHz,
40KHz 또는 듀얼 (28, 40KHz 동시 사용) 주파수, 그리고 여러 개의 서브
보드를 추가로 연결하여 사용할 수 있습니다. 컨트롤러 또는 서브보드의
연결은 Ethernet Cable로 제작되어 안정적으로 전원을 공급하여 쉽게
연결/해제할 수 있습니다.
Block Diagram
Accessory
• Small Board
Noise Filter AC/DC Converter 32bit MCU
Inverter
Transformer
Reactor
Triac
Bluetooth LE
220V Input
Ultrasonic
Transducer
Solid State Relay
(SSR)
Bubble Pump

224 05.System

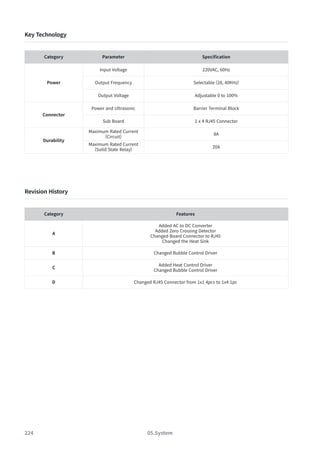

Key Technology
Power
Input Voltage 220VAC, 60Hz
Output Frequency Selectable (28, 40KHz)
Output Voltage Adjustable 0 to 100%
Connector
Power and Ultrasonic Barrier Terminal Block
Sub Board 1 x 4 RJ45 Connector
Durability
Maximum Rated Current
(Circuit)
8A
Maximum Rated Current
(Solid State Relay)
20A
Revision History
Category Features
A
Added AC to DC Converter
Added Zero Crossing Detector
Changed Board Connector to RJ45
Changed the Heat Sink
B Changed Bubble Control Driver
C
Added Heat Control Driver
Changed Bubble Control Driver
D Changed RJ45 Connector from 1x1 4pcs to 1x4 1pc

225
Dimension
230.0000
170.0000
75.0000
30.0000
Top View (mm)
Top View (mm)

226 05.System
05.System
Features/Benefits
Applications
• Power Control
• Phase Control
• Zero Crossing Detect
• 2.4” TFT-LCD
• µSD Card for TFT-LCD
• Comparator
• User Control Switch x 6
• ESD Protection
• 전원 제어
• 페이즈 컨트롤
• 제로크로싱 탐지
Ultrasonic Generator Controller 제품 사진
Overview
Ultrasonic Generator를 제어하기 위한 컨트롤러 입니다.
사용자가 컨트롤러를 직접 제어하기 위한 전원 On/Off, 타이머, 강도 조절을
위한 6개의 물리 스위치와 설정 값을 확인하기 위한 2.4” TFT-LCD가 내장되
어 있습니다. 내부에 탑재된 Bluetooth® LE 프로세서를 통하여 물리 스위치
외에도 함께 제공되는 모바일 어플리케이션을 통해 제어가 가능합니다.
발진기의 초음파 출력 세기를 제어하기 위한 전력 제어 회로가 내장되어
있으며, 최대 168MHz의 고속 연산 처리를 지원하는 Cortex-M4 코어
프로세서가 사용되었습니다. 이를 통해 고속의 Zero Crossing Detecting
및 Phase Control이 가능하며, 정밀한 전력 제어가 가능합니다.
Block Diagram
Power Input
(RJ-45)
3.3V Buck
Converter
Bluetooth LE
32bit MCU
Pattern Antenna
Power Control
Driver
µSD Card
FTDI
2.4” TFT-LCD
User Switch * 6

227
Key Technology
Power
Input Voltage 12 to 17V
Connector 2 x RJ45 Connector
Efficiency Up to 95% Efficiency
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Pattern Antenna
Main Processor Core
Up to 192+4Kbytes of SRAM Including 64Kbyte of CCM Data RAM
Display
Type 2.4” a-Si TFT-LCD
Pixel 240 x 320 x RGB
Driver IC ILI9341
Revision History
Category Features
A -
B
Added one more RJ45 Connector(Two in total)
Added ESD protection Circuit
Moved the RJ45 Connector to the right
Modified the zero Crossing detecting Circuit
C
Changed potential meter to fixed resistor
Changed the Bluetooth Antenna side routing
D Changed RJ45 Connector from 1x1 2pcs to 1x2 1pc

228 05.System
Dimension
160.0000
75.0000
2.5000
160.0000
60.2600
42.7200
75.0000
R 6.0
2.5000
Top View (mm)
Bottom View (mm)

229
Outdoor Solar Gateway with 3.9” LCD
05.System
Features/Benefits
Applications
• Energy Harvesting
• Solar Charge
• External Power Input Port for
Secondary Battery
• Ultra Low Power
• Warning Light
• 3.97” TFT-LCD
• Capacitive Touch Panel
• Wake-Up Switch
• LTE
• IP66
• 실외 게이트웨이
• 산업 계측
• 토목 공학 계측
• 붕괴 위험 지역 관리
Outdoor Solar Gateway with 3.97” LCD 제품 사진
Overview
산업에서 사용 가능한 게이트웨이 보드입니다. Bluetooth® LE 통신을 활용
하여 주변 센서로부터 데이터를 수집하여 LTE를 통해 지정된 서버로 데이터를
업로드 시킵니다. IP66의 방수등급을 갖고 있으며 태양광을 이용한 전원 공급
방식을 채택하여 배선 공사 없이 손쉽게 현장 설치가 가능합니다. 각종 설정을
위해 터치 기능이 내장된 고해상도의 LCD가 장착되어 있습니다.
Block Diagram
Accessory
• LTE Module
3.3V Buck
Converter(control)
Lithium Ion Battery
Buzzer
Warning Light
Energy Harvester
Solar Panel or External
Power Input(USB-C)
LTE Category 4
Module
Fuel Gauge
3.3V Buck
Converter(alive)
5V Boost
Converter
12V Boost
Converter
32bit MCU 3.97” TFT-LCD

230 05.System
Key Technology
Power
Solar Panel DC 5V, 2 x USB C Type Connector
External Power Source Xiaomi Power Bank (2nd Generation)
Battery Lithium-Ion Battery, 1S8P
Bluetooth LE
Core
2.4GHz Transceiver
On-Chip Balun
Dipole Antenna
LTE 2.4GHz Transceiver
1.4/3/5/10/15/20MHz Bandwidth
DL MIMO, Supports Rx-Diversity Antenna
Dipole Antenna
Main Processor Core
ARM® Cortex®-M7 32-Bit CPU with DPFPU, Up to 216MHz
Up to 512Kbytes of SRAM
Display
Type 3.97” TFT-LCD
Pixel
800 x 480 x RGB
16.7M Colors
Interface MIPI DSI Interface
Touch panel Capacitive Type Touch Panel
Warning Light
Size Outer Diameter 80mm
Mounting type Wall / Pole – Mounted Type
IP IP65
Revision History
Category Features
A -
B
Separate Main and LCD Control Board
System-Wide Changes
C
Added RS485 Communication Circuit
Added ADC Circuit for VAISALA Temperature Sensor

231
Dimension
62.0000
52.0000
47.0000
36.0000

232 05.System
142.0000
58.0000
Dimension
Top View (mm)
Bottom View (mm)

233
KongCheck
05.System
Features/Benefits
Applications
• Long Range
• High Throughput
• USB C Connector
• PoE(Power Over Ethernet)
• Battery Charger
• Buck Converter
• LCD Backlight Driver
• Embedded Processor
• Audio Codec
• Speaker Amplifier
• Reset Switch
• 2.1” Full Color TFT-LCD
• uSD Card
• Infrared Temperature Sensor
• Ethernet
• Time and Attendance System
KongCheck 제품 사진
Overview
직원들의 사무실 출입을 확인할 수 있는 장비입니다. 사무실 출입문의 안쪽과
바깥쪽에 한 개씩 설치되어 출입을 확인합니다.내부에는 Bluetooth가 내장
되어 사원증 또는 콩체크 어플리케이션으로부터 송신되는 직원 개개인의 고유
ID 값을 수신할 수 있습니다. 수신된 데이터들은 연결된 이더넷 케이블을
통하여 서버로 업로드 됩니다. 또한 직원 출입을 확인한 뒤 자동문 또는
데드볼트 제어기와 통신하여 출입문의 잠금을 개폐할 수 있습니다. 사용자는
함께 내장된 2.1” Full color LCD, Speaker, Infrared Temperature 센서
등을 통하여 다양한 피드백을 받을 수 있습니다.
Block Diagram
Accessory
• PoE Board
• SD board
• RF board
KongCheck
Audio Codec
Reset Switch
LED Driver
Debugging Port
USB C Connector RJ45 Connector
3.3V Step Down
Converter
Backlight Driver
1.8V Step Down
Converter
ADRAM
Pattern Antenna
Speaker
Bluetooth LE
uSD Card
PHY
PD
Download
Connector
IR Temperature
Sensor
Lithium Ion
Battery
Battery Charger
Fuel Gauge
Pattern Antenna
Bluetooth LE
32bit MCU

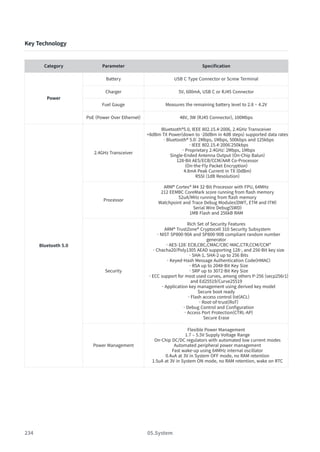

234
Key Technology
Power
Battery USB C Type Connector or Screw Terminal
Charger 5V, 600mA, USB C or RJ45 Connector
Fuel Gauge Measures the remaining battery level to 2.8 ~ 4.2V
PoE (Power Over Ethernet) 48V, 3W (RJ45 Connector), 100Mbps
Bluetooth 5.0
2.4GHz Transceiver
- IEEE 802.15.4-2006:250kbps
Processor
Security
generator
Secure boot ready
Secure Erase
Power Management
05.System

235
Key Technology
SDRAM
Optical Filter
Rejects > 99% (typ) of IR
Features
Automatic Full-Scale Setting Feature Simplifies Software and Ensures
Proper Configuration
Low Operating Current
Flexible Interrupt System
Measurement Range
0.01 lux to 83k lux
23-Bit Effective Dynamic Range with Automatic Gain Ranging
12 Binary-Weighted Full-Scale Range Settings
< 0.2% (typ) Matching Between Ranges
Audio Codec Features
Hi-fi 24-bit 4-channel DAC and 2-channel ADC
100dB SNR during DAC playback (‘A’ weighted)
Capless Class W headphone drivers
- Integrated charge pump
- 5.3mW total power for DAC playback to headphones
BTL Earpiece driver
Digital audio interfaces for multi-processor architecture
- Asynchronous stereo duplex sample rate conversion
- Powerful mixing and digital loopback functions
Programmable dynamic range controller
Dual FLL provides all necessary clocks
- Self-clocking modes allow processor to sleep
- All standard sample rates from 8kHz to 96kHz
Active noise reduction circuits
- DC offset correction removes pops and clicks
-Ground loop noise cancellation
Integrated LDO regulators
Speaker Amplifier
Output Power 3-W output into 8ohm at 5V with THD+N = 1%
Power Management
80% Efficiency
Dynamically Selectable Regulator Output Voltages
Features
Filterless Class D
Click and Pop Suppression
Selectable Spread Spectrum Mode Reduces EMI
Switch
Type Tactile switch, Vertical type
Status
Non – Click / normal condition
Click / Board reset
Display
Type 2.1” TFT-LCD
Pixel
320 x 320 x RGB
16.7M colors
Interface MIPI DSI Interface
Touch Panel Capacitive type touch panel
Infrared temperature
sensor
Type Non-contact Measurement sensor
Power Supply current 11 … 15uA
Field of View 120/116 degree
Operating Temperature -20 to 70ºC
KongCheck

236
Dimension
29.7907
72.0000
15.8000 20.0000 77.9049
90.0000
80.0000 94.0000
Top View (mm)
Bottom View (mm)

콩테크 비콘 외 하드웨어 카탈로그(kongtech hardware catalog)

More Related Content

What's hot

Similar to 콩테크 비콘 외 하드웨어 카탈로그(kongtech hardware catalog)

콩테크 비콘 외 하드웨어 카탈로그(kongtech hardware catalog)
