Kieselmann cleaning equipment
- 1.
- 2. Содержание 2 Оборудование для мойкиемкостей1 Душевые головки2 Вращающиеся душевые головки3 Щелевые головки4 Моющие турбинки5 Верхушечная арматура6
- 3. Оборудование для мойкиемкостей Факторы, влияющие на процесс мойки 3 Процессмойки Исполнение Поверхность Тип продукта Особенности Количество Заколдованный круг
- 4. Оборудование для мойкиемкостей Факторы, влияющие на процесс мойки 4 Заколдованный круг МеханикаТемпература Снижение затрат на производство за счет эффективной мойки • Большее механическое воздействие • Меньше расход энергии • Меньше расход моющих растворов • Короче время мойки
- 5. Оборудование для мойкиемкостей Что нужно знать при подборе? 5 Какие существуют загрязнения? Эффективность мойки Легкое загрязнение Загрязнение Среднее загрязнение Щелевая головка Душевая головка Моющая турбинка Сильное загрязнение Устойчивые отложения Какое устройство обеспечивает оптимальный моющий эффект?
- 6. Оборудование для мойкиемкостей Что нужно знать при подборе? 6 Душевые головки Преимущества Недостатки • Моющее оборудование за небольшие деньги • Простая конструкция, нечувствительна к внешним воздействиям или загрязнениям • Высокий расход моющих растворов • Относительно продолжительное время мойки • Вне зоны попадания струй поверхность очищается только благодаря химическому воздействию реагентов • Процесс мойки осуществляется только благодаря химическим свойствам моющих реагентов (растворимость, снижение адгезии) Душевая головка
- 7. Оборудование для мойкиемкостей Что нужно знать при подборе? 7 Вращающиеся щелевые головки Преимущества Недостатки • Уменьшенный расход моющих растворов, по сравнению с душевыми головками • Распределение струй выше моющая способность в областях попадания растворов (ударная сила, омовение) • По сравнению с душевыми головками уменьшено время мойки • Выше стоимость, чем душевые головки • Внешняя поверхность головки омывается потоком моющего раствора • Механизм вращения чувствителен к твердым включениям в растворах и требует установки фильтра • Давление подачи влияет на скорость вращения. Без давления моющий эффект недостижим • Необходимо обслуживание Щелевая головка
- 8. Оборудование для мойкиемкостей Что нужно знать при подборе? 8 Щелевые головки Важные факторы • Дистанция до стенки емкости и/или давление подачи растворов в головку • Низкое давление утрата механической составляющей мойки • Высокое давление высокая скорость вращения образование водяной пыли
- 9. Оборудование для мойкиемкостей Что нужно знать при подборе? 9 Моющая турбинка Преимущества Недостатки • Точечное распыление выше механические свойства мойки с меньшим расходом моющих растворов, по сравнению с щелевыми головками • По сравнению с щелевыми головками, короче время мойки • Выше ударная сила струи выше механический эффект мойки • Мультиплоскостное вращение захватывает большую поверхность емкости • По сравнению со щелевыми головками, более дорогое решение • Более чувствительный к загрязнениям исполнительный механизм, требующий установки на линии подачи моющих растворов защитных • Более дорогостоящее техническое обслуживание Щелевая головка Моющая турбинка
- 10. Оборудование для мойкиемкостей Что нужно знать при подборе? https://youtu.be/B_sbKX2YDr0 10 Искусство принятия правильного решения 270° 180° 90°360° 270° 180° 90°360° • Душевые головки • Щелевые головки • Моющие турбинки
- 11. 11 Оборудование для мойкиемкостей Эффективная мойка Тип моющего устройства ASME BPE KIESELMANN Душевые головки Static Spray Device 31 - 40 л /мин·м 38 - 40 л /мин·м Щелевые головки Single Axes Dynamic Spray Device 23,6 – 28,6 л /мин·м 19 – 20 л /мин·м Моющие турбинки Multi Axes Dynamic Spray Device 16,1 – 18,6 л /мин·м 9 - 11 л /мин·м Рекомендуемые расходы для мойки вертикальной цилиндрической емкости Верхушечная арматура Антивакуумный клапан Предохрани- тельный клапанМоющее устройство Высотаемкости Орошаемаяструей поверхностьОмываемаяпотокомповерхность
- 12. 12 Оборудование для мойкиемкостей Эффективная мойка Верхушечная арматура Антивакуумный клапан Предохранительный клапан Моющее устройство Высотаемкости Орошаемаяструей поверхностьОмываемаяпотокомповерхность
- 13.
- 14. Душевые головки DUNOS S 14 DunosS-25DunosS-50Dunos S-80 Распределение потоков 360° 270° 180° 90°
- 15. 15 DUNOS S25 S50S80 Крепление на шплинте Ø головки Профиль распыления 90°, 180°, 270°, 330° 90°, 180°, 270°, 330° 90°, 180°, 270°, 330° Рабочее давление 1 - 6 бар 1 - 6 бар 1 - 6 бар Распыление Эффективный радиус мойки 90° 0,5 – 1,0 м 0,8 – 1,5 м 2,0 – 3,5 м 180° 0,8 – 1,5 м 1,5 – 2,8 м 2,8 – 4,5 м 270° 0,8 – 1,5 м 1,5 – 2,8 м 2,8 – 4,5 м 330° 0,8 – 1,5 м 1,5 – 2,8 м 2,8 – 4,5 м Душевые головки DUNOS S Техническая информация
- 16.
- 17. Вращающиеся душевые головки DUNOSRB 17 DUNOS RB50 16 x 3 мм RB50 16 x 3 мм Резьбовое подсоединение G ¾“ (или по запросу) G ¾“ (или по запросу) Профиль распыления 360° 360° Рабочее давление 2 - 10 бар 2 - 12 бар Расход от 5 до 12 м³/ч от 3 до 7,5 м³/ч Эффективный радиус мойки до 3,5 м до 2,5 м Технические характеристики
- 18. Турбины для размываосадка в варочных котлах DUNOS RN 18
- 19. Турбины для размываосадка в варочных котлах DUNOS RN 19 DUNOS RN90 Подсоединение G 1½ (или по запросу) Длина ? мм Ø головки 47 / 55 мм Количество сопел 4 - 32 Ø сопла 2 – 8 мм Рабочее давление 3 - 12 бар Расход 15 – 27 м³/ч Профиль распыления 220° Эффективный радиус мойки от 6 до 7 м Вес 4 кг Технические характеристики
- 20. Турбины для размываосадка в варочных котлах DUNOS RN https://youtu.be/bpqAVRP1EVU 20
- 21. Щелевые моющие головки DUNOSR / RW https://youtu.be/ikq_tjKsr94 21
- 22. Щелевые моющие головки DUNOSR 22 DUNOS R15DUNOS R60DUNOS R90 Распределение потоков 360° 270° 180° 90° DUNOS R32
- 23. Щелевые моющие головки DUNOSR 23 Конструкция Подсоединение Статор Ротор Щели для распыления
- 24. 24 DUNOS R15 R32R60 R90 Резьбовое подсоединение G ⅛“ G ⅜“ G ¾“ / G 1“ G 2“ (Альтернатива) крепление на шплинт 10,1 мм 18,2 мм 28,2 мм 29,2 мм 34,2 мм 52,2 Ø головки 15,8 мм 31,8 мм 59,8 мм 94,8 Профиль распыления 180°, 270°, 360° 180°, 270°, 360° 180°, 270°, 360° 180°, 270°, 360° Рабочее давление 3 бар (3,5 бар) 3 бар (3,5 бар) 3 бар (3,5 бар) 3 бар (3,5 бар) Пропускная способность до 0,5 м³/ч до 3,8 м³/ч до 6,0 м³/ч до 10,2 м³/ч Эффективный радиус мойки до 0,75 м до 2,0 м до 2,5 м до 3,5 м Щелевые моющие головки DUNOS R Технические характеристики
- 25. 25 3,5 3,5 Кривые распыления моющихрастворов DUNOS R Объемный расход DUNOS R Диапазон мойки DUNOS R Объемныйрасход,м³/ч Объемныйрасход,л/м Радиуссмачивания,м Диаметрсмачивания,м Давление, бар Давление, бар
- 26. Щелевые моющие головки DUNOSRW 26 Конструкция Подсоединение Статор Ротор Распыляющие сопла
- 27. 27 DUNOS RW27 RW35RW50 Резьбовое подсоединение G ¼“ G ¾“ G ¾“ / G 1“ (Альтернатива) крепление на шплинт 10,1 мм 22,2 мм 28,2 мм 29,2 мм 34,2 мм Ø головки 27 мм 34,9 мм 49,7 мм Профиль распыления 180°, 270°, 360° 180°, 270°, 360° 180°, 270°, 360° Рабочее давление 3 бар (3,5 бар) 3 бар (3,5 бар) 3 бар (3,5 бар) Пропускная способность до 1,6 м³/ч до 3,8 м³/ч до 4,2 м³/ч Эффективный радиус мойки до 1,5 м до 2,0 м до 2,5 м Щелевые моющие головки DUNOS RW Технические характеристики
- 28. Кривые распыления моющихрастворов DUNOS RW 28 3,5 3,5 Объемный расход DUNOS RW Диапазон мойки DUNOS RW Объемныйрасход,м³/ч Объемныйрасход,л/м Радиуссмачивания,м Диаметрсмачивания,м Давление, бар Давление, бар
- 29. Датчик вращения щелевойголовки DUNOS Rval (с контролем количества оборотов) 29
- 30.
- 31. Моющие турбинки DUNOS O50q/ DUNOS O50q 31 DUNOS O50q / DUNOS O90q Распределение потоков 3 мин 6 мин 9 мин 12 мин
- 32. Моющие турбинки DUNOS O50q/ DUNOS O50q https://youtu.be/wBPKfEyQXdY 32
- 33. Моющие турбинки DUNOS O50q/ DUNOS O50q 33 1 Верхняя часть корпуса 2 О-кольцо 3 О-кольцо 4 Крыльчатка 5 Корпус 6 Редуктор 7 Вал привода Конструкция с гидравлическим приводом Гидравлический привод Вал привода Распределитель потоков
- 34. Моющие турбинки DUNOS O50q/ DUNOS O50q 34 Конструкция распределителя потоков Гидравлический привод Вал привода Распределитель потоков 1 Корпус соединителя 2 Сепаратор подшипника 3 Корпус подшипника 4 Уплотнение 5 Зубчатая передача 6 Корпус 7 Зубчатая передача 8 Сепаратор подшипника 9 Уплотнение 10 Корпус подшипника 11 Уплотнение 12 Диск с соплами 13 Сопло
- 35. Моющие турбинки DUNOS O50q/ DUNOS O90q 35 Зубчатые передачи Дренаж Двойные шарикоподшипники Верхняя часть корпуса Нижняя часть корпуса Сопла Конструкция распределителя потоков
- 36. 36 DUNOS O50q O90q Резьбовое подсоединение G¾“ G 1½“ Длинна 162 мм 249 мм Ø головки 47 / 55 мм 92 / 109 мм Количество сопел 2 / 4 2 / 4 Ø сопла 2 – 5 мм 5 - 8 мм Рабочее давление 3 - 12 бар 3 - 12 бар Радиус смачивания до 6 м до 11 м Эффективный радиус мойки до 3,5 м до 8 м Вес 0,8 кг 4,0 кг Технические характеристики Моющие турбинки DUNOS O50q / DUNOS O90q
- 37. Моющие турбинки DUNOS O50q 37 Объемныйрасход DUNOS O50q F Диапазон мойки DUNOS O50q F Объемныйрасход,м³/ч Объемныйрасход,л/м Радиуссмачивания,м Диаметрсмачивания,м Давление, бар Давление, бар

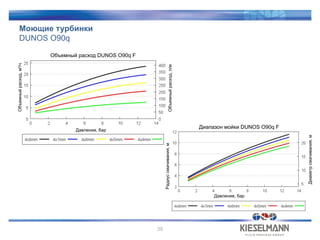

- 38. Моющие турбинки DUNOS O90q 38 Объемныйрасход DUNOS O90q F Диапазон мойки DUNOS O90q F Объемныйрасход,м³/ч Объемныйрасход,л/м Радиуссмачивания,м Диаметрсмачивания,м Давление, бар Давление, бар
- 39. Моющие турбинки Датчики слеженияDWD 39 Возможности • Подсчет числа оборотов моющего устройства • Отслеживание струй моющего устройства • Светодиодная индикация работы моющего устройства • Встроенный интерфейс для систем управления
- 40. Верхушечная арматура Комбинированный модульс несколькими функциями https://youtu.be/J1RaehRD8ZM 40 Встроенный антивакуумный клапан Встроенный переключающий клапан CIP/CO2-переключение Подключение предохранительного клапана Подключение любого моющего устройства Стандартный штуцер для подсоединения к емкости Сертификат промываемости TU München Weihenstephan
- 41.
- 42.
- 43. Верхушечная арматура Сбор углекислотыили ароматики 43
- 44.
- 45.
- 46. Верхушечная арматура Исполнение 6180 46 Верхушечнаяарматура Тип 6180 в комплекте с: • Антивакуумным клапаном Тип 6161 • Предохранительным клапаном с пневматическим приводом • Линией подачи моющих растворов для безразборной мойки емкости • Сбором углекислоты или ароматики
- 47. Верхушечная арматура Исполнение 6190 47 Верхушечнаяарматура Тип 6190 в комплекте с: • Подвесным антивакуумным клапаном • Подсоединением для предохранительного клапана • Линией подачи моющих растворов для безразборной мойки емкости • Сбором углекислоты или ароматики
- 48. Верхушечная арматура Исполнение 6190 48 Верхушечнаяарматура Тип 6190 в комплекте с: • Подвесным антивакуумным клапаном с пневматическим приводом • Предохранительным клапаном с пневматическим приводом • Линией подачи моющих растворов для безразборной мойки емкости • Сбором углекислоты или ароматики
- 49. Верхушечная арматура Исполнение 6190 49 Верхушечнаяарматура Тип 6190 • Полностью смонтированная на монтажном фланце • Подвесным антивакуумным клапаном с пневматическим приводом • Предохранительным клапаном с пневматическим приводом • Линией подачи моющих растворов для безразборной мойки емкости • Сбором углекислоты или ароматики
- 50.
