1. Жироотделители AКO (АСО)
www.acodrain.ru
www.acodrain.ru
Предварительная очистка стоков

2. www.acodrain.ru
Предварительная очистка стоков

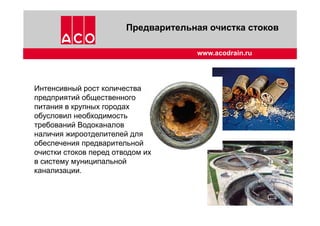

Интенсивный рост количества
предприятий общественного
питания в крупных городах
обусловил необходимость
требований Водоканалов
наличия жироотделителей для
обеспечения предварительной
очистки стоков перед отводом их
в систему муниципальной
канализации.

3. Объекты применения:
www.acodrain.ru
Предварительная очистка стоков
• Кафе, рестораны
• Гостиницы
• Мясопереработка
• Кейтеринговые кухни
Т.е. где в стоки являются
разделяемыми
эмульсиями

4. Схема работы гравитационного жироотделителя.
Однокамерный корпус
www.acodrain.ru
Предварительная очистка стоков
Объем жира минимум 40л Х NS
Объем шламосборника 100л Х NS
Мясопереработка 200л Х NS

5. • Для установки в помещении и в грунт;
• Различные материалы изготовления
корпусов (пластик, нержавеющая сталь,
бетон);
• Пропускная способность от 1 до 25 л/сек;
• Экологически безопасный тип очистки –
гравитационный.
Предварительная очистка стоков
www.acodrain.ru

6. www.acodrain.ru
Предварительная очистка стоков
Нержавеющая
сталь
Полиэтилен Бетон
-огнестойкость
-стойкость к высоким
температурам
-гигиеничность
-химическая стойкость
-Небольшой вес
-Гигиеничность
-Химическая стойкость
-Экономичность
-Устойчивость к
динамическим и
статическим нагрузкам
-Стабильность под
давлением грунта
-Наращивание глубины
Установка в помещении Установка в помещении
и в грунт
Установка в грунт

7. Схема работы гравитационного жироотделителя.
www.acodrain.ru
Предварительная очистка стоков
Вход:
Стоки,
содержащие
жир
Выход:
ПДК после
очистки до
25 мг/л

8. Расположение жироотделителя в здании.
www.acodrain.ru
Предварительная очистка стоков

9. www.acodrain.ru
Предварительная очистка стоков
Три типа корпусов для установки в помещении.
Круглый корпус Овальный корпус Прямоугольный корпус

10. www.acodrain.ru
Предварительная очистка стоков
Базовая Комплектация 1.
- Труба для
откачки
жироотделителя,
выводимая на
фасад.
Комплектация 2.
- Труба для откачки
жироотделителя;
- Внутренняя очистка
под давлением;
- Ручное управление
очисткой.
Опция: Насос откачки.
Комплектация 3.
- Труба для откачки
жироотделителя;
- Внутренняя очистка
под давлением;
- Автоматическое
управление очисткой.
Опция: Насос откачки.
Установка в помещении.
Комплектация жироотделителей с полной откачкой.

11. www.acodrain.ru
Предварительная очистка стоков
- Особенности очистки – 1 раз
в 2 недели;
- Очистка только через
ревизионные люки;
- Не рекомендуется применять
без трубы для откачки.
Базовая комплектация
ECO JET-O, ECO-JET-R

12. www.acodrain.ru
Предварительная очистка стоков
Комплектация 1
ECO JET- OD, ECO JET - RD
- Особенности очистки – 1 раз
в 2 недели;
- Напорная труба с муфтой
(гайкой) DN65;
- Очистка через муфту,
устанавливаемую на фасаде.
Преимущества комплектации:
- Гигиеничность эксплуатации;
- Отсутствие запахов при
очистке;
- Простота эксплуатации.

13. www.acodrain.ru
Предварительная очистка стоков
Комплектация 2. Hydrojet – OS, OSE, RS, RSE
- Особенности очистки – 1 раз в 2 недели;
- Напорная труба с муфтой (гайкой) DN65;
- Очистка через муфту, устанавливаемую на
фасаде;
- Устройство внутренней очистки отделителя
с насосом высокого давления;
- Ручное управление очисткой;
- Возможность комплектации насосом
откачки (опция).
Преимущества комплектации:
- Гигиеничность эксплуатации;
- Отсутствие запахов при очистке;
- Предохранение стенок от зарастания
жиром.

14. www.acodrain.ru
Предварительная очистка стоков
Комплектация 3. Hydrojet-OA, OAE, RA, RAE
- Особенности очистки – 1 раз в 2 недели;
- Напорная труба с муфтой (гайкой) DN65;
- Очистка через муфту, устанавливаемую на
фасаде;
- Устройство внутренней очистки отделителя
с насосом высокого давления;
- Автоматическое управление очисткой;
- Возможность комплектации насосом
откачки (опция).
Преимущества комплектации:
- Гигиеничность эксплуатации;
- Отсутствие запахов при очистке;
- Предохранение стенок от зарастания
жиром.

15. Устройство внутренней
промывки
Модели OS, OA, OSE,
OAE
www.acodrain.ru
Предварительная очистка стоков

16. - Насос высокого давления,
давление 175 бар
- Вращающаяся головка с
форсунками.
www.acodrain.ru
Предварительная очистка стоков

17. жироотделитель
Утилизационная
машина
Максимально для
большинства машин
www.acodrain.ru
Предварительная очистка стоков
8 метров
Встроенный насос
откачки

18. Предварительная очистка стоков
www.acodrain.ru
Расчет высоты:
LH + (LD/4)
Без насоса не
более 10м
Модели OSE, OAE

19. www.acodrain.ru
Предварительная очистка стоков
Муфта (гайка) DN75,
устанавливаемая на фасаде
для подсоединения шланга
утилизационной машины.

20. www.acodrain.ru
Предварительная очистка стоков
Маркировка жироотделителей различной комплектации
O - овальная форма корпуса, R - круглая
ECO JET-O,
ECO JET-R
ECO JET-OD
ECO JET-RD
Lipurex-O
Lipurex-R
Lipurex-OD
Lipurex-RD

21. www.acodrain.ru
Предварительная очистка стоков
Маркировка жироотделителей различной комплектации
O - овальная форма корпуса, R – круглая
Hydrojet-OS,
Hydrojet-RS
S – ручное
управление
очисткой
Hydrojet-OSE
Hydrojet RSE
E – наличие
Насоса
Lipurat-OS
Lipurat-RS
Lipurat-OSE
Lipurat-RSE

22. www.acodrain.ru
Предварительная очистка стоков
Маркировка жироотделителей различной комплектации
O - овальная форма корпуса, R – круглая
Hydrojet-OA,
Hydrojet-RA
A – автоматическое
управление
очисткой
Hydrojet-OАE
Hydrojet RАE
E – наличие
Насоса
Lipurat-OA
Lipurat-RA
Lipurat-OАE
Lipurat-RАE

23. www.acodrain.ru
Предварительная очистка стоков
Подключения:
-Трубы входа-выхода;
-Вентиляция DN100;
-Устройство внутренней
промывки и кран для
наполнения 2/3”;
-Закладка напорной трубы
DN65 для очистки.
-Розетка СЕЕ для моделей с
оборудованием требующим
электропитания
Помещение:
- Отдельное помещение;
- Вентиляция;
- Трап.

24. www.acodrain.ru
Предварительная очистка стоков
Монтаж в помещении – обеспечение гигиеничности и удобства эксплуатации.

25. www.acodrain.ru
Предварительная очистка стоков
Очистка
утилизационной
машиной:
- Гайка DN 65;
- Напорная труба DN65;
- Объем откачки – объем
отделителя + 15%.

26. Аксессуары
www.acodrain.ru
Предварительная очистка стоков
Специфические решения
• Смотровое окно
• Контроль уровня
жира
• Фильтры грубой очистки
• Нагревательный стержень
• Пробоотборники

27. www.acodrain.ru
Предварительная очистка стоков
Специфические решения
Контроль уровня жира
- При необходимости
диспетчеризации
оборудования;
- Рекомендуется к применению с
моделями оснащенными
внутренней промывкой;
- Устанавливается
непосредственно на объекте;

28. www.acodrain.ru
Предварительная очистка стоков
Специфические решения
Контроль уровня жира
Доступны 2 сигнала (свободные потенциалы на щитке
устройства) : 50% и 80% допустимого слоя жира

29. www.acodrain.ru
Предварительная очистка стоков
Специфические решения
Нагревательный стержень
Рекомендуется для установки при
температуре в помещении ниже +15оС.
Встраивается на заводе по заказу.

30. www.acodrain.ru
Предварительная очистка стоков
Применяются:
-Невозможность вывода
трубы на фасад;
-Невозможность подхода
утилизационной машины.
Места установки:
-Подвальные помещения;
-Этажи многоэтажных
зданий;
-Удаленные объекты;
-Морские суда.
Жироотделители с
частичной откачкой

31. www.acodrain.ru
Предварительная очистка стоков
- Lipator – ручное управление
процессом очистки;
-Lipatomat – автоматическое
управление процессом очистки;
-Пропускная способность 2, 4, 7,
10, 15 и 20 литров в секунду;
-Корпус из нержавеющей стали;
-Возможность вывода 3-х
свободных потенциалов на
общий компьютер;
- Нагревательный элемент для
разжижения жира.

32. www.acodrain.ru
Предварительная очистка стоков
- Гравитационный принцип
очистки;
- 90% объема не
откачивается;
- Жир не оседает на
стенках, т.к. постоянно
удаляется;
- Удаление жира и шлама
без прерывания
производственного
процесса.

33. Нержавеющая сталь Полиэтилен
ACO Lipator
ACO Lipatomat
ACO Lipator PE
ACO Lipatomat PE
www.acodrain.ru
Предварительная очистка стоков
Материал корпуса жироотделителей с частичной откачкой

34. ACO Lipator PE NS 2 – 2 литра в секунду
www.acodrain.ru
Предварительная очистка стоков
- Оптимальный вариант при
установке в существующем
здании – компактный размер
- Нет необходимости отвода
напорной трубы на фасад.
- С нагревательным стержнем
и без.

35. www.acodrain.ru
Предварительная очистка стоков
Смена бочек при их
заполнении.
При необходимости всегда
можно установить
дополнительные бочки.

36. • Решение для тесных помещений;
• Двухкамерный корпус.
Предварительная очистка стоков
www.acodrain.ru
Специфические решения
ECO-JET -G, -GD
сборный корпус

37. www.acodrain.ru
Предварительная очистка стоков
-ECO – Mobil – корпус из полиэтилена;
-Lipu-Mobil – корпус из нержавеющей
стали;
-Пропускная способность – 0,3 л/сек;
- Размеры 585х385х485мм (длина х
ширина х высота);
-Объем шлама 10л;
-Объем жира 9л;
-Общий объем 32л;
-Подключение DN50.
Специфические решения

38. ECO Mobil (0,5 л/сек и 1 л/сек)
Предварительная очистка стоков
www.acodrain.ru
Специфические решения
• Шламосборник из нержавеющей стали, 50 л
• Общий объем 100л, высота 87см, диаметр 50см
• Выпуск DN70 или DN100

39. Eco Mobil
Применение с
установкой в приямке.

40. Насосные станции
www.acodrain.ru
Предварительная очистка стоков
• Применяются в случае если
выпуск в канализацию выше
чем выпуск из жироотделителя;
• Только двойные насосы ;
• Подбирается в зависимости от
требуемого расхода и напора.

41. LIPUMAX-С
www.acodrain.ru
Предварительная очистка стоков
- Установка в грунт;
- Корпус из железобетона;
- Верхняя плита из железобетона;
- Пропускная способность от 1 до
25 л/сек;
- Класс нагрузки В125 и D400;

42. LIPUMAX-С
www.acodrain.ru
Предварительная очистка стоков
Lipumax-C-FST B
Внутренняя
поверхность покрыта
защитным эпоксидным
составом.
Откачка через люк
Lipumax-C-FST D
Внутренняя
поверхность покрыта
защитным эпоксидным
составом.
Откачка через
напорную трубу.
Lipumax-C-FST
Inliner B
Вставка в корпус из РЕ.
Откачка через люк.
Lipoma-C-FST
Inliner D
Вставка в корпус из
РЕ.
Откачка через
напорную трубу

43. LIPUMAX-С
www.acodrain.ru
Предварительная очистка стоков
- Простой монтаж.
- Надежная конструкция, устойчивая в
грунте.
- Не требует дополнительного
бетонирования, при отсутствии
грунтовых вод.
- Возможность увеличения глубины за
счет надставочных колец до 6 метров.

44. Lipumax P
Предварительная очистка стоков
www.acodrain.ru
• Прочный корпус из
полиэтилена;
• Возможность заглубления
• Комплектация;
технологическим
оборудованием;
• Установка под класс
нагрузки A15, В125 и D400.

45. Различная комплектация
Предварительная очистка стоков
www.acodrain.ru
Lipumax P-B Lipumax P-D Lipumax P-DM Lipumax P-DA

46. Предварительная очистка стоков
www.acodrain.ru
Lipumax P-B Lipumax P-D

47. Предварительная очистка стоков
www.acodrain.ruwww.acodrain.ru
Lipumax P-DM Lipumax P-DA

48. Предварительная очистка стоков
www.acodrain.ru
Наши решения для жироотделителей,
устанавливаемых в грунт

49. www.acodrain.ru
Предварительная очистка стоков
БЛАГОДАРИМ ЗА ВНИМАНИЕ
