JANOG28 - インターネットの経路あれこれ

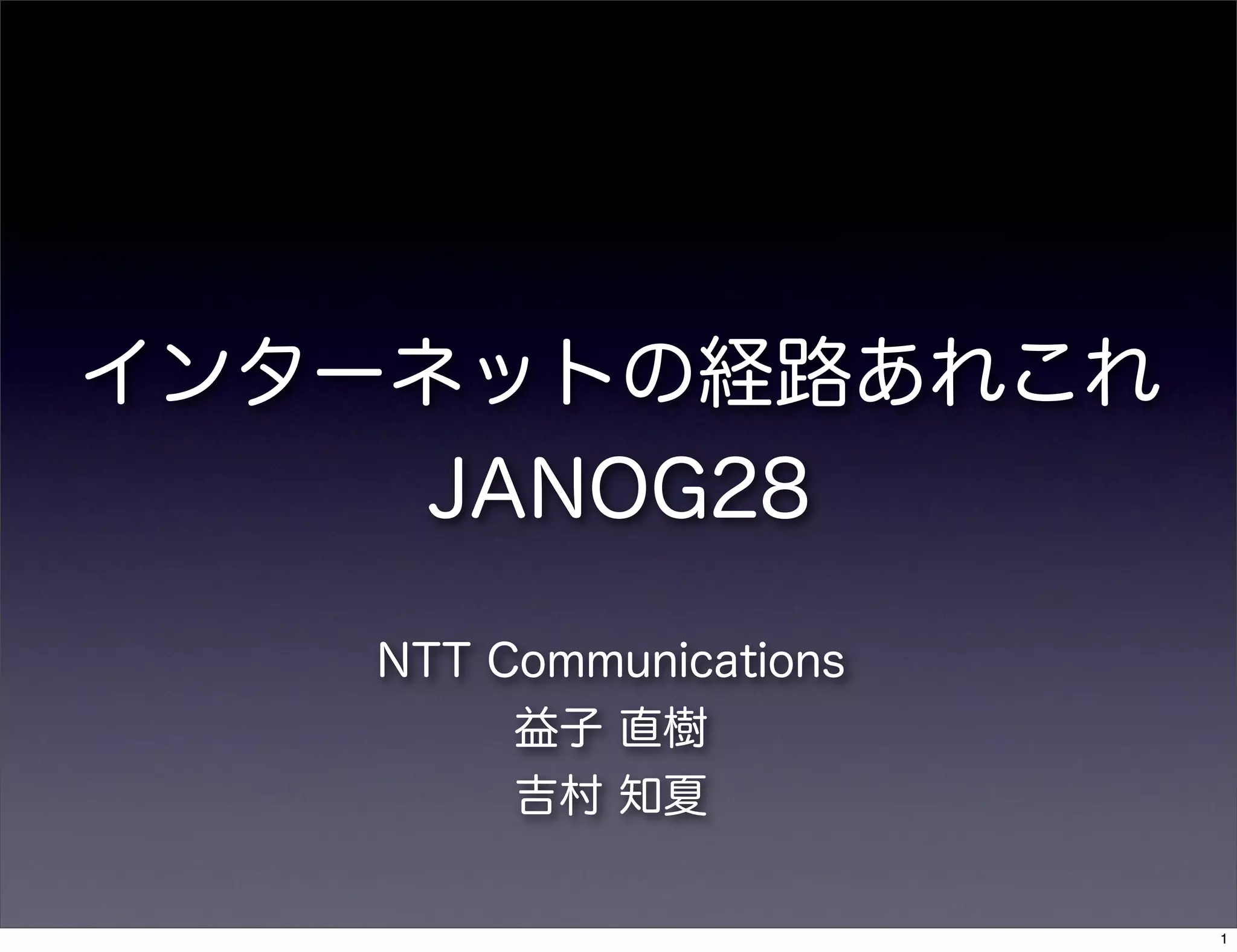

1.
インターネットの経路あれこれ JANOG28 NTT Communications 益子 直樹 吉村
知夏 1
2.
自己紹介 OCN 益子 吉村 2
3.
自己紹介 OCN 益子 吉村 運用 開発 2
4.
本日のゴール •BGP運用における悩みを 共有させてください •よりよい運用への議論を したい 3
5.
Facebookアンケート 4
6.
Facebookアンケート 4
7.
Facebookアンケート 『お仕事や学校でBGPを使う機 会はどれくらいありますか?』 4
8.
Facebookアンケート 『お仕事や学校でBGPを使う機 会はどれくらいありますか?』 •もっとBGPを知りたいでござる:46votes •AS運用/設計者:29votes •良く使います!:21votes •知ってはいるけどあんまり使わないかなぁ :14votes •不良になる:5votes •男は黙ってIGP:4votes •Static教:4votes •なんの略でしたっけ?:1votes 計163votes。たくさんのご回答ありがとうございました 4
9.
ISPの悩み •トラヒックの増加 •経路のいろいろ @JANOG27 5
10.
ISPの悩み •トラヒックの増加 •経路のいろいろ Today s Focus! @JANOG27 5
11.
お題 2つ •経路数増大とその対処法 •異常経路とその対処法 •(番外編)東日本大震災による経路変動 6
12.
経路数増大 7
13.
370000:10% 6400:60% 8
14.
BGP経路数(IPv4) データ引用 http://bgp.potaroo.net 現在37000超 このままの伸びで推移するのではないか? 0 100000 200000 300000 400000 1994/1/10:20 1995/1/10:28 1996/1/10:35 1997/1/10:10 1998/3/10:35 1999/3/10:35 2000/3/10:35 2001/5/11:20 2002/5/11:30 2003/5/10:23 2004/6/10:03 2005/5/10:09 2006/5/11:20 2007/5/11:09 2008/6/10:05 2009/6/11:40 2010/6/11:40 2011/6/11:40 -20% -15% -10% -5% 0% 5% 10% 15% 20% BGP entries(IPv4) Prefix
counts growth ratio per month 9
15.
BGP経路数(IPv6) データ引用 http://bgp.potaroo.net 現在6400超 2008年頃から急激な立ち上がり 0 1400 2800 4200 5600 7000 2003/7/11:12 2004/7/10:55 2005/7/10:15 2006/7/11:54 2007/7/10:06 2008/6/10:48 2009/7/11:40 2010/7/11:40 2011/7/11:40 -30% -20% -10% 0% 10% 20% 30% BGP entries(IPv6) Prefix
counts growth ratio per month 10
16.
伸び率の比較 データ引用 http://bgp.potaroo.net 昨今の経路数増も大きいが、伸び率が増している為、要注意。 IPv6はムーア曲線を超える成長 -15 -10 -5 0 5 10 15 2003/7/11:12 2004/1/11:09 2004/7/10:55 2005/1/11:24 2005/7/10:15 2006/1/11:24 2006/7/11:54 2007/1/11:09 2007/7/10:06 2008/1/11:04 2008/6/10:48 2008/12/10:46 2009/7/11:40 2010/1/11:40 2010/7/11:40 2011/1/11:40 2011/7/11:40 Comparison of
growth ratio(IPv4/IPv6/moore curve) Growth ratio(IPv4) Growth ratio(IPv6) Moore Curve 11
17.
マスク長分布(IPv4) データ引用 http://bgp.potaroo.net /24が半分を占める /24 5 10 15 20 12
18.
マスク長分布(IPv4) データ引用 http://bgp.potaroo.net /24以外にも/19∼/22の経路の伸びが多い /10、/11、/12の大きい空間も伸びている /24 /11 /10 /12 5 10 15 20 13
19.
マスク長分布(IPv6) データ引用 http://bgp.potaroo.net /32が50%、/48が35%で占めている /32 /48 14
20.
マスク長分布(IPv6) データ引用 http://bgp.potaroo.net/48の伸びが目覚ましい /36,/40も伸びつつある /32 /48 /40 /36 15
21.
傾向まとめ •IPv4は現状の伸びを維持 •IPv6は経路数こそ少ない ものの伸び率に要注意 16
22.
経路数増大 で 何が問題か? 17
23.
1. 転送テーブル(FIB)の限界到達 → 限界に達すると、経路追加が出来なくなるなど → 正常にパケット転送ができなくなる (通信障害が発生する) 2. 経路収束時間の長時間化
→ ベストパスの切り替わりに時間がかかる 経路が増えて困ること 18
24.
FIB使用率の実際 • OCNのとあるフルルート保持ルータのFIB メモリ使用率 コア エッジ1、2 コア エッジ 3 ピアリングISP お客様 網内装置 19
25.
FIBの限界 •最近のコアルータは100万経路くらい •各ルータのFIB容量(2009年当時) 出典:IRS21 『Prefix増大とルータのリソース問題』 さくらインターネット研究所 大久保修一さん 20
26.
コンバージェンスの実際 出典:IRS21 『Prefix増大とルータのリソース問題』 さくらインターネット研究所 大久保修一さん 21
27.
コンバージェンスの実際 •OCNのとあるフルルート保持ルータのコ ンバージェンス時間 BGP経路 (v4) MED200 BGP経路(v4) MED100 →Peer切断 ルータA ルータB 試験対象ルータ The Internet 150万くらいから 経路インストールNG 経路数とコンバー ジェンス時間は比例 秒数 22
28.
1. 転送テーブル(FIB)の限界到達 - 保持経路を削減する -
より高スペックのルータに更改する 2. 経路収束時間の長時間化 - 短縮技術を使う - 保持経路を削減する - より高スペックのルータに更改する 課題への対策 23
29.
•デフォルトルートのみで良い構成も ある - 配下にBGPフルルートのお客様が居ない、など - トラヒックはコアに集まりやすい •フルルートを持ちたい場合 -
BGPフルルートのお客様 - より最適なルーティング(closest exit) フルルートの必要性 OCNは こちら 24
30.
で、どうしているか… • フルルート数増加 • メモリ使用率上昇(グラフとにらめっこ☹) •
やりたくないけど経路削減(トラブルの元) • EOL等を契機に高スペックルータへリプレ イス&再フルルート化(やった☻) •OCNでは、メモリ容量が逼迫したルータは 更改や経路削減をしています。 25
31.
やりくり 高 中 低 メモリ使用率 通常時 エッジ エッジ 集約 コア 集約 コア ピアリングISP お客様 網内装置 26
32.
やりくり 経路増 エッジ エッジ 集約 コア 集約 コア ピアリングISP お客様 網内装置 高 中 低 メモリ使用率 27
33.
やりくり 経路間引き 経路間引き完了 とりあえず延命 高 中 低 メモリ使用率 エッジ エッジ 集約 コア 集約 コア ピアリングISP お客様 網内装置 28
34.
やりくり 経路間引き でも・・・ 今度はフルルートが 必要なエッジルータが・・・ リプレースするしかない!! 高 中 低 メモリ使用率 エッジ エッジ 集約 コア 集約 コア ピアリングISP お客様 網内装置 29
35.
やりくり リプレース祭り コア コア 集約 集約 リプレース リプレース リプレース 新
新 高 中 低 メモリ使用率 エッジ エッジ 集約 コア 集約 コア ピアリングISP お客様 網内装置 30
36.
経路削減 •経路削減区間でRoutingの不一致が 発生する場合も •下手すると網内でピンポン発生 (泣) •しかも忘れた頃にトラブルの引き金 となる 31
37.
例えばこんな環境で・・・ 集約 コア 集約 コア 集約 集約 Area 0 Area
1 網内接続 網内BGP 接続 エッジ α ACT エッジ ②BGP経路を参照し結 果エッジαのLoopBack に対し(上位へ)転送 SBY エッジ ①デフォルトルート を参照して上位Router へ転送 BGPありRouter BGPなしRouter 32
38.
例えばこんな環境で・・・ 集約 コア 集約 コア 集約 集約 Area 0 Area
1 網内接続 網内BGP 接続 エッジ α ACT エッジ ②BGP経路を参照し結 果エッジαのLoopBack に対し(上位へ)転送 SBY エッジ ①デフォルトルート を参照して上位Router へ転送 BGPありRouter BGPなしRouter 32
39.
集約ルータ マイグレーション 集約 集約
集約 集約 Area 0 Area 1 網内接続 網内BGP 接続 エッジ α ACT エッジ SBY エッジ ④まずはStandby エッジを別集約へ 移設 ③この集約がEOLで 配下を移設したい!! BGPありRouter BGPなしRouterコア コア 33
40.
集約ルータ マイグレーション 集約 集約
集約 集約 Area 0 Area 1 網内接続 網内BGP 接続 エッジ α ACT エッジ SBY エッジ ④まずはStandby エッジを別集約へ 移設 ③この集約がEOLで 配下を移設したい!! BGPありRouter BGPなしRouterコア コア 33
41.
集約ルータ マイグレーション 集約 集約
集約 集約 Area 0 Area 1 網内接続 網内BGP 接続 エッジ α ACT エッジ SBY エッジ ④まずはStandby エッジを別集約へ 移設 ③この集約がEOLで 配下を移設したい!! BGPありRouter BGPなしRouterコア コア 33
42.
Area 0 Area 1 網内接続 網内BGP 接続 するとピンポンが発生!! BGPありRouter BGPなしRouter エッジ α ACT エッジ SBY エッジ ⑤構成変更とは関係なく デフォルトルート を参照して上位Router へ転送を続ける 集約 コア 集約
集約 集約 コア ⑥エッジαのLoopBack へが同じArea1から見える ようになる為、Shortest パスがACTエッジとなり 下向きへ転送=>ループ 網内接続 網内BGP 接続 34
43.
Area 0 Area 1 網内接続 網内BGP 接続 するとピンポンが発生!! BGPありRouter BGPなしRouter エッジ α ACT エッジ SBY エッジ ⑤構成変更とは関係なく デフォルトルート を参照して上位Router へ転送を続ける 集約 コア 集約
集約 集約 コア ⑥エッジαのLoopBack へが同じArea1から見える ようになる為、Shortest パスがACTエッジとなり 下向きへ転送=>ループ 網内接続 網内BGP 接続 34
44.
もしBGP経路を持っていたら 集約 集約 集約
集約 Area 0 Area 1 網内接続 網内BGP 接続 BGPありRouter BGPなしRouter エッジ α BGP経路を参照しエッジα のLoopBackを解決。 同一エリアなので上位では なく渡りに転送 SBY エッジ ACT エッジ コア コア 35
45.
もしBGP経路を持っていたら 集約 集約 集約
集約 Area 0 Area 1 網内接続 網内BGP 接続 BGPありRouter BGPなしRouter エッジ α BGP経路を参照しエッジα のLoopBackを解決。 同一エリアなので上位では なく渡りに転送 SBY エッジ ACT エッジ コア コア 35
46.
安易にやると… フルルート保持フルルート保持 フルルート保持フルルート保持 The Internet POP2 POP1 POP3 Default保持Default保持 Default保持Default保持 •
POP4→POP2(のインターネット)へ到達したい (1) Default経路にしたがってPOP1へ (2) POP1はフルルートにしたがって POP2へ Default保持 Default保持 POP4 36
47.
安易にやると… フルルート保持フルルート保持 フルルート保持フルルート保持 The Internet POP2 POP1 POP3 Default保持Default保持 Default保持Default保持 •
POP4→POP2(のインターネット)へ到達したい (1) Default経路にしたがってPOP1へ (2) POP1はフルルートにしたがって POP2へ Default保持 Default保持 POP4 36
48.
フルルート保持フルルート保持 The Internet POP2 POP1 POP4 Default保持Default保持 Default保持Default保持 •
POP4→POP2(のインターネット)へ到達したい Default保持 Default保持 安易にやると… POP3 フルルート保持フルルート保持 37
49.
フルルート保持フルルート保持 The Internet POP2 POP1 POP4 Default保持Default保持 Default保持Default保持 •
POP4→POP2(のインターネット)へ到達したい Default保持 Default保持 (1) 切断! 安易にやると… POP3 フルルート保持フルルート保持 37
50.
フルルート保持フルルート保持 The Internet POP2 POP1 POP4 Default保持Default保持 Default保持Default保持 •
POP4→POP2(のインターネット)へ到達したい Default保持 Default保持 (2) Default経路にしたがってPOP1へ (3) POP1はPOP3へ (4) POP3はPOP1へ → loop発生 (1) 切断! 安易にやると… POP3 フルルート保持フルルート保持 37
51.
フルルート保持フルルート保持 The Internet POP2 POP1 POP4 Default保持Default保持 Default保持Default保持 •
POP4→POP2(のインターネット)へ到達したい Default保持 Default保持 (2) Default経路にしたがってPOP1へ (3) POP1はPOP3へ (4) POP3はPOP1へ → loop発生 (1) 切断! 安易にやると… POP3 フルルート保持フルルート保持 37
52.
皆様どうしていますか? •フルルート全部保持 •限定的に保持 •基本持たない 装置コスト 経路収束時間 運用性 38
53.
皆様どうしていますか? •フルルート全部保持 •限定的に保持 •基本持たない 装置コスト 経路収束時間 運用性 38
54.
皆様どうしていますか? •フルルート全部保持 •限定的に保持 •基本持たない 装置コスト 経路収束時間 運用性 ☹ ☻ ☹ ☻
☹ ☻ 38
55.
質問タイム 39
56.
異常経路 40
57.
異常経路 •過去の事例 •検知 •予防と対策 41
58.
過去の事例 •不正Attribute 2009/1/26 BGP Session Teardown
due to AS_CONFED_SEQUENCE in AS4_PATH 2009/2/17 very long as paths 2009/8/18 AS4PATH AS0 (invalid or corrupt AS path) 3 bytes E01100 42
59.
検知 • 基本はBGP PeerDownが大量発生し て大騒ぎ☹ •
収束させるためには経路の保存を日頃 から行い解析できるようにしておく • 検知してからどうするかは、ケースバ イケース。 43
60.
予防: 経路フィルタ 自分のAS相手のAS 相手の子AS AS-A 相手の子AS AS-B eBGPルータ •一般的な経路フィルタの方法 44
61.
予防: 経路フィルタ 自分のAS相手のAS 相手の子AS AS-A 相手の子AS AS-B (1) Max-prefixフィルタ 受信prefix数の最大値を決定(国内Peerだと数千) eBGPルータ •一般的な経路フィルタの方法 44
62.
予防: 経路フィルタ 自分のAS相手のAS 相手の子AS AS-A 相手の子AS AS-B (1) Max-prefixフィルタ 受信prefix数の最大値を決定(国内Peerだと数千) (2)
prefixフィルタ 受信prefixの内容を決定(1.0.0.0/8は受信する、 とか) eBGPルータ •一般的な経路フィルタの方法 44
63.
予防: 経路フィルタ 自分のAS相手のAS 相手の子AS AS-A 相手の子AS AS-B (1) Max-prefixフィルタ 受信prefix数の最大値を決定(国内Peerだと数千) (2)
prefixフィルタ 受信prefixの内容を決定(1.0.0.0/8は受信する、 とか) (3) AS-pathフィルタ 特定のASの経路だけ受信or落とす(AS-Aは受信、 AS-Bは拒否、とか) eBGPルータ •一般的な経路フィルタの方法 44
64.
予防: 経路フィルタ 自分のAS相手のAS 相手の子AS AS-A 相手の子AS AS-B (1) Max-prefixフィルタ 受信prefix数の最大値を決定(国内Peerだと数千) (2)
prefixフィルタ 受信prefixの内容を決定(1.0.0.0/8は受信する、 とか) (3) AS-pathフィルタ 特定のASの経路だけ受信or落とす(AS-Aは受信、 AS-Bは拒否、とか) eBGPルータ •一般的な経路フィルタの方法 (4) Damping 受信prefixがFlapしたときには一定時間抑制する 44
65.
予防: 経路フィルタ 自分のAS相手のAS 相手の子AS AS-A 相手の子AS AS-B (1) Max-prefixフィルタ 受信prefix数の最大値を決定(国内Peerだと数千) (2)
prefixフィルタ 受信prefixの内容を決定(1.0.0.0/8は受信する、 とか) (3) AS-pathフィルタ 特定のASの経路だけ受信or落とす(AS-Aは受信、 AS-Bは拒否、とか) eBGPルータ •一般的な経路フィルタの方法 • ただし、セキュリティホールになるような「異常経路」は BGP Attributeそのものが不正なことが多い (4) Damping 受信prefixがFlapしたときには一定時間抑制する 44
66.
自分のAS 相手のAS eBGPルータ •BGP Attributeフィルタ @JUNOS -
ignore/drop-path-attributes 対向ルータ 予防: 経路フィルタ 45
67.
自分のAS 相手のAS ignore-path-attributes • attribute を除いた経路情報を自身の
RIB に記録 • 対向ルータ にはattributeが付いたまま送出する。 eBGPルータ •BGP Attributeフィルタ @JUNOS - ignore/drop-path-attributes 不正Attribute 不正Attribute 対向ルータ 不正 Attribute 無視 予防: 経路フィルタ 45
68.
自分のAS 相手のAS ignore-path-attributes • attribute を除いた経路情報を自身の
RIB に記録 • 対向ルータ にはattributeが付いたまま送出する。 eBGPルータ •BGP Attributeフィルタ @JUNOS - ignore/drop-path-attributes 不正Attribute 不正Attribute 対向ルータ 不正Attribute drop-path-attributes • attribute を除いた経路情報を自身の RIB に記録 • 対向ルータ にもattributeを除いた経路情報を送出する。 不正 Attribute 無視 不正Attribute 削除 予防: 経路フィルタ 45
69.
質問タイム 46
70.
まとめ 47
71.
抱える課題 • 経路数の増加 - 最適な構成は利用形態により様々 -
たぶん今後も経路は増えていく • 異常経路への対処 • みなさんのネットワークではどう されていますか? 48
72.
番外編 大震災による経路変動 49
73.
(番外編) 大震災による経路変動 •①経路って変動したの? •②地震のあとって・・・ 50
74.
震災時の経路数 数%の減少 51
75.
震災時の経路喪失数分布 52
76.
②UPDATEを地震直後 ではなく数日後に多数観測 震災時のUPDATE 53
77.
おわり ・ご清聴ありがとうございました ・続きは懇親会で!! 54
Download now
