Kixs vol.001 よろず相談会「ネットワーク構成図とVLANを5分で語る」
- 1. Kyusyu Infrastructure eXchangeStudy https://www.facebook.com/groups/kixs.study/ Kixs.Vol.001 よろず相談会 ネットワーク構成図とVLANを 5分で語る 髙⽥ 知典
- 2. Kyusyu Infrastructure eXchangeStudy 1 社内ネットワーク構成図の 作り⽅について知りたいです。

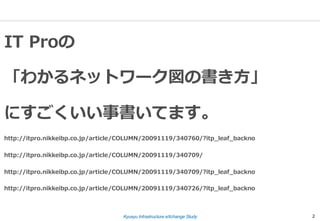

- 3. Kyusyu Infrastructure eXchangeStudy 2 IT Proの 「わかるネットワーク図の書き⽅」 にすごくいい事書いてます。 http://itpro.nikkeibp.co.jp/article/COLUMN/20091119/340760/?itp_leaf_backno http://itpro.nikkeibp.co.jp/article/COLUMN/20091119/340709/ http://itpro.nikkeibp.co.jp/article/COLUMN/20091119/340709/?itp_leaf_backno http://itpro.nikkeibp.co.jp/article/COLUMN/20091119/340726/?itp_leaf_backno
- 4. Kyusyu Infrastructure eXchangeStudy 3 概要だけ ⼼得1 論理構成と物理構成を分けよ 「どのように論理的に分割されていて，それらの間でどう通信がやりとりされているか」 「ネットワークを構成するすべての機器や端末についてケーブルの接続や物理的な配置場 所を書いておく。 」 ⼼得2 ⼤胆に省略せよ 「省略した情報は表などで管理する」 例）エッジスイッチの収容は、ポート収容表で管理する ⼼得3 ルールを決めよ 「わかりやすいネットワーク図を作るには，今あるネットワークを忠実に図にするだけで は⼗分ではない。場合によっては，ネットワーク図をわかりやすくするためにネットワー クそのものを直すくらいの⼼構えが必要になる。」 例）スイッチ間接続は、必ず1番ポートを使うなど
- 5. Kyusyu Infrastructure eXchangeStudy 4 ツールはこの辺？ • Visio • Cacoo • Excel • ⼿書き

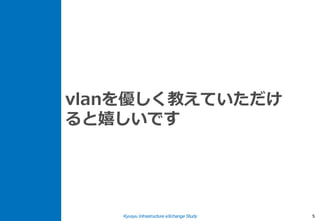

- 6. Kyusyu Infrastructure eXchangeStudy 5 vlanを優しく教えていただけ ると嬉しいです
- 7. Kyusyu Infrastructure eXchangeStudy 6 VLANはブロードキャストドメインを分けます https://thinkit.co.jp/images/article/1130-301.png ブロードキャストドメインは、 ブロードキャスト・フレーム（すべての端末宛てのフレーム）が届く範囲です。 • VLAN分割していないスイッチ全体が1つのブロードキャスト・ドメイン • ルーターを越えずに1つのネットワーク内で簡潔できる通信の範囲 分けてうれしいこと • ネットワーク帯域の消費を抑制 • 物理ポートをグルーピングでき、構成変更が楽 • 分割したVLAN同志はルーティングしない限りは通 信ができないので、FW等で通信制御ができる
- 8. Kyusyu Infrastructure eXchangeStudy 7 VLANはID（数字）で管理されて、2種類あるというはなし • VLANは、VLAN IDという数字で管理される • ポートVLAN • 物理ポートにVLAN IDを割り当てる • 1物理ポート 1 VLAN ID • 複数のスイッチで、同じVLANを作る場合のスイッチ間接続 • SW1のVLAN10のポートとSW2のVLAN10のポートをつなぐ • 2個のSWで100個のVLANを作る場合は、100本ケーブルww • タグVLAN • VLANの情報は基本フレームには乗らない（あくまでSW側で管理）が、 これをタグとしてフレーム内に埋めむのがタグVLAN • SWが2個あった場合、フレームに送信側SWでタグを埋め込み、受信 側SWでタグを取り除く • この送受信で使う物理ポートをトランクポートと呼びます。

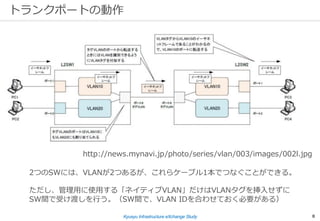

- 9. Kyusyu Infrastructure eXchangeStudy 8 トランクポートの動作 http://n.mynv.jp/series/vlan/003/images /002l.jpg http://news.mynavi.jp/photo/series/vlan/003/images/002l.jpg 2つのSWには、VLANが2つあるが、これらケーブル1本でつなぐことができる。 ただし、管理⽤に使⽤する「ネイティブVLAN」だけはVLANタグを挿⼊せずに SW間で受け渡しを⾏う。（SW間で、VLAN IDを合わせておく必要がある）

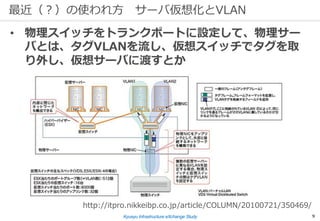

- 10. Kyusyu Infrastructure eXchangeStudy 9 最近（？）の使われ⽅ サーバ仮想化とVLAN • 物理スイッチをトランクポートに設定して、物理サー バとは、タグVLANを流し、仮想スイッチでタグを取 り外し、仮想サーバに渡すとか http://itpro.nikkeibp.co.jp/article/COLUMN/20100721/350469/

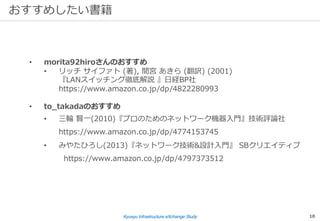

- 11. Kyusyu Infrastructure eXchangeStudy 10 おすすめしたい書籍 • morita92hiroさんのおすすめ • リッチ サイファト (著), 間宮 あきら (翻訳) (2001) 『LANスイッチング徹底解説 』⽇経BP社 https://www.amazon.co.jp/dp/4822280993 • to_takadaのおすすめ • 三輪 賢⼀(2010)『プロのためのネットワーク機器⼊⾨』技術評論社 https://www.amazon.co.jp/dp/4774153745 • みやたひろし(2013)『ネットワーク技術&設計⼊⾨』 SBクリエイティブ https://www.amazon.co.jp/dp/4797373512

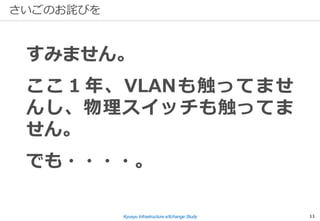

- 12. Kyusyu Infrastructure eXchangeStudy 11 さいごのお詫びを すみません。 ここ１年、VLANも触ってませ んし、物理スイッチも触ってま せん。 でも・・・・。
