This is a sample on the methodology for solving exercises on the IP fragmentation algorithm. This methodology is simply a 3 steps process on the basis of: -Identification of the initial IP datagram to be transmitted -Identification of the physical network's, through which the IP fragment will be transmitted, limitations -Creation of the products-fragments table consisting of all relevant data (No of fragment, Header size, Data size, Total size, MF, DF and Fragment's Index Tracker), which will be used for checking the correctness of the data and thus resulting to proper fragmentation of the initial IP datagram Note: Following the data presented by the school book
More Related Content
Similar to A sample exercise on IP fragmentation
Similar to A sample exercise on IP fragmentation (7)
Recently uploaded
Recently uploaded (20)
A sample exercise on IP fragmentation

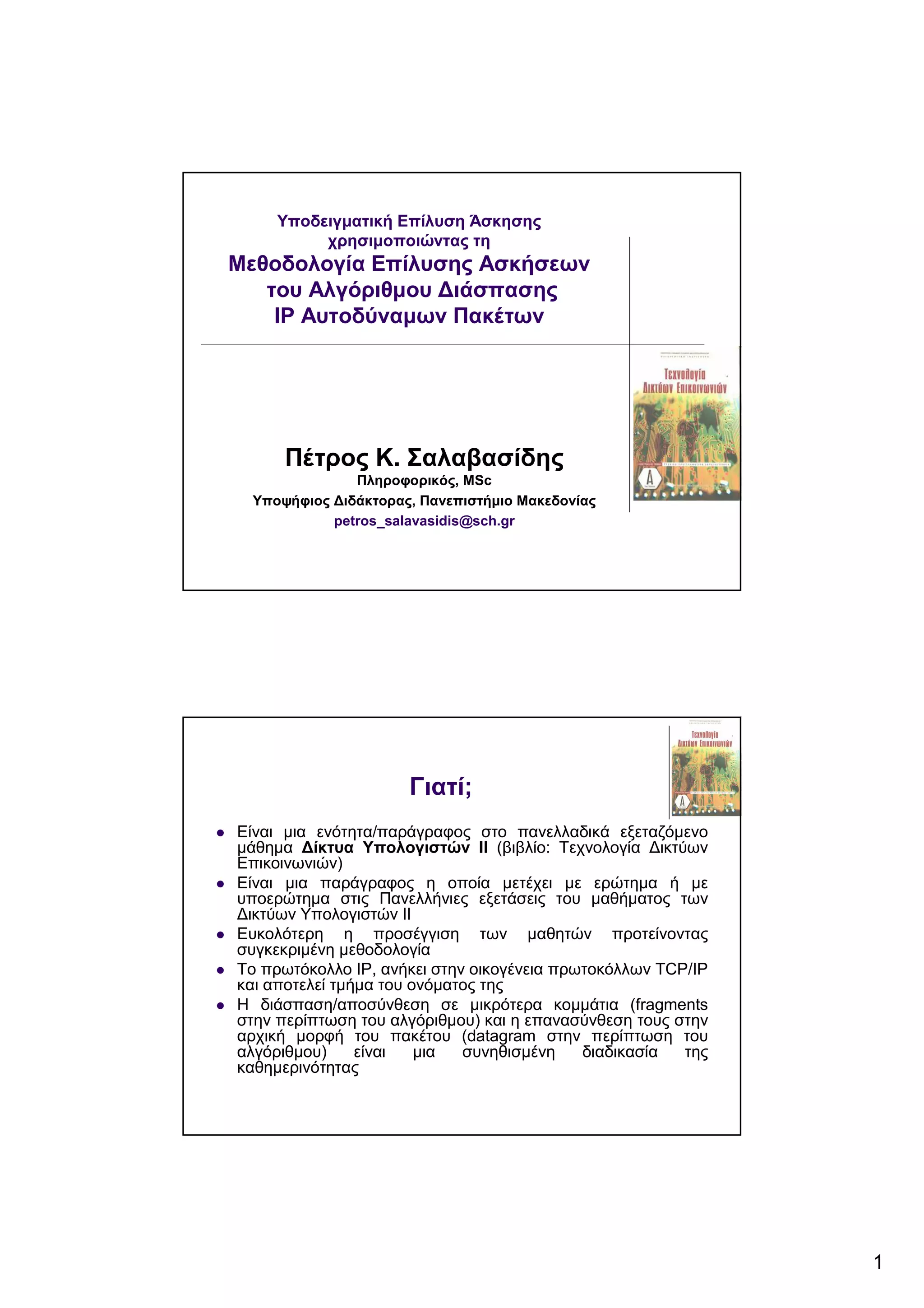

- 1. 1 Υποδειγµατική Επίλυση Άσκησης χρησιµοποιώντας τη Μεθοδολογία Επίλυσης Ασκήσεων του Αλγόριθµου ∆ιάσπασης IP Αυτοδύναµων Πακέτων Πέτρος Κ. Σαλαβασίδης Πληροφορικός, MSc Υποψήφιος ∆ιδάκτορας, Πανεπιστήµιο Μακεδονίας petros_salavasidis@sch.gr Γιατί; Είναι µια ενότητα/παράγραφος στο πανελλαδικά εξεταζόµενο µάθηµα ∆ίκτυα Υπολογιστών ΙΙ (βιβλίο: Τεχνολογία ∆ικτύων Επικοινωνιών) Είναι µια παράγραφος η οποία µετέχει µε ερώτηµα ή µε υποερώτηµα στις Πανελλήνιες εξετάσεις του µαθήµατος των ∆ικτύων Υπολογιστών ΙΙ Ευκολότερη η προσέγγιση των µαθητών προτείνοντας συγκεκριµένη µεθοδολογία Το πρωτόκολλο IP, ανήκει στην οικογένεια πρωτοκόλλων TCP/IP και αποτελεί τµήµα του ονόµατος της Η διάσπαση/αποσύνθεση σε µικρότερα κοµµάτια (fragments στην περίπτωση του αλγόριθµου) και η επανασύνθεση τους στην αρχική µορφή του πακέτου (datagram στην περίπτωση του αλγόριθµου) είναι µια συνηθισµένη διαδικασία της καθηµερινότητας
- 2. 2 Εφαρµογή; Χρησιµοποιείται από το Σχ. Έτος 2008-2009 Έχει παρουσιάσει βελτίωση της συνολικής, δηλαδή γραπτής και προφορικής, επίδοσης της τάξης σε ποσοστό 30% (µέσος όρος των τεσσάρων ετών) σε σχέση µε τις προηγούµενες παραγράφους Μεθοδολογία 1ο µέρος: Αναγνώριση της δοµής του αρχικού IP Αυτοδύναµου πακέτου 2ο µέρος: Αναγνώριση της δοµής των πακέτων που θα προκύψουν από τη διάσπαση 3ο µέρος: ∆ηµιουργία πίνακα µε τα πακέτα που θα προκύψουν από τη διάσπαση και διενέργεια ελέγχου ορθότητας
- 3. 3 Άσκηση προς επίλυση Να συµπληρωθεί ο πίνακας µε τις κατάλληλες τιµές. Το µέγεθος της επικεφαλίδας είναι 8 λέξεις. Επίλυση Ακολουθώντας την προτεινόµενη µεθοδολογία.
- 4. 4 1ο µέρος: Αναγνώριση της δοµής του αρχικού IP Αυτοδύναµου πακέτου Σε αυτό τον τύπο της άσκησης δεν µπορεί να γίνει συνολική αναγνώριση των τµηµάτων του Αρχικού IP Αυτοδύναµου πακέτου. Μπορούµε όµως να υπολογίσουµε την Επικεφαλίδα των πακέτων, καθώς έχει το ίδιο µέγεθος µε το αρχικό. 1ο µέρος: Αναγνώριση της δοµής του αρχικού IP Αυτοδύναµου πακέτου Σε αυτό τον τύπο της άσκησης δεν µπορεί να γίνει συνολική αναγνώριση των τµηµάτων του Αρχικού IP Αυτοδύναµου πακέτου. Μπορούµε όµως να υπολογίσουµε την Επικεφαλίδα των πακέτων, καθώς έχει το ίδιο µέγεθος µε το αρχικό.8 λέξεις = 8 * (4 bytes) = 32 bytes
- 5. 5 1ο µέρος: Αναγνώριση της δοµής του αρχικού IP Αυτοδύναµου πακέτου Σε αυτό τον τύπο της άσκησης δεν µπορεί να γίνει συνολική αναγνώριση των τµηµάτων του Αρχικού IP Αυτοδύναµου πακέτου. Μπορούµε όµως να υπολογίσουµε την Επικεφαλίδα των πακέτων, καθώς έχει το ίδιο µέγεθος µε το αρχικό. 2ο µέρος: Αναγνώριση της δοµής των πακέτων που θα προκύψουν Όλα τα πακέτα, εκτός του τελευταίου, οπωσδήποτε θα έχουν ακριβώς το ίδιο µέγεθος. Συνεπώς και το 2ο πακέτο θα έχει Μέγεθος ∆εδοµένων 320 bytes.
- 6. 6 2ο µέρος: Αναγνώριση της δοµής των πακέτων που θα προκύψουν Το Μέγεθος ∆εδοµένων του 3ου πακέτου µπορεί να υπολογιστεί καθώς είναι γνωστό το µέγεθος της Επικεφαλίδας και το Συνολικό Μέγεθος του πακέτου. Πακέτο (Συνολικό µέγεθος) = Επικεφαλίδα + ∆εδοµένα 2ο µέρος: Αναγνώριση της δοµής των πακέτων που θα προκύψουν Το Μέγεθος ∆εδοµένων του 3ου πακέτου µπορεί να υπολογιστεί καθώς είναι γνωστό το µέγεθος της Επικεφαλίδας και το Συνολικό Μέγεθος του πακέτου. ∆εδοµένα = Πακέτο (Συνολικό µέγεθος) - Επικεφαλίδα
- 7. 7 2ο µέρος: Αναγνώριση της δοµής των πακέτων που θα προκύψουν Επίσης το Συνολικό Μέγεθος του 1ου και του 2ου πακέτου µπορεί να υπολογιστεί. 2ο µέρος: Αναγνώριση της δοµής των πακέτων που θα προκύψουν Επίσης το Συνολικό Μέγεθος του 1ου και του 2ου πακέτου µπορεί να υπολογιστεί.
- 8. 8 2ο µέρος: Αναγνώριση της δοµής των πακέτων που θα προκύψουν Ο ∆είκτης MF (More Fragments) σε όλα τα πακέτα, εκτός του τελευταίου, παίρνει την τιµή 1 δηλώνοντας ότι υπάρχει επόµενο πακέτο. Στο τελευταίο παίρνει την τιµή 0, δηλώνοντας ότι δεν υπάρχει επόµενο πακέτο και συνεπώς είναι το τελευταίο. 2ο µέρος: Αναγνώριση της δοµής των πακέτων που θα προκύψουν Ο ∆είκτης DF (Don’t Fragment) σε όλα τα πακέτα, παίρνει την ίδια τιµή. Εφόσον το 1ο πακέτο έχει ήδη την τιµή 1 δηλώνοντας ότι δεν µπορεί να σπάσει σε µικρότερα, συνεπώς όλα τα πακέτα θα έχουν την τιµή 1.
- 9. 9 2ο µέρος: Αναγνώριση της δοµής των πακέτων που θα προκύψουν Ο ∆είκτης Εντοπισµού Τµήµατος (∆ΕΤ) υπολογίζεται βάσει του τύπου: ∆ΕΤαύξων_αριθµός_πακέτου = ( ∆εδοµένα (σε bytes) / 8 ) * ( αύξων_αριθµός_πακέτου – 1 ) 2ο µέρος: Αναγνώριση της δοµής των πακέτων που θα προκύψουν Ο ∆είκτης Εντοπισµού Τµήµατος (∆ΕΤ) υπολογίζεται βάσει του τύπου: ∆ΕΤαύξων_αριθµός_πακέτου = ( ∆εδοµένα (σε bytes) / 8 ) * ( αύξων_αριθµός_πακέτου – 1 ) ∆ΕΤαύξων_αριθµός_πακέτου = ( ∆εδοµένα / 8 ) * ( αύξων_αριθµός_πακέτου – 1 ) τα ∆εδοµένα για το υποστηριζόµενο από το δίκτυο µέγεθος πακέτων ∆ΕΤ1 = ( 320 / 8 ) * ( 1 – 1 ) = 0 ∆ΕΤ2 = ( 320 / 8 ) * ( 2 – 1 ) = 40 ∆ΕΤ3 = ( 320 / 8 ) * ( 3 – 1 ) = 80
- 10. 10 3ο µέρος: ∆ηµιουργία πίνακα µε τα πακέτα που θα προκύψουν από τη διάσπαση και διενέργεια ελέγχου ορθότητας Ο πίνακας έχει ήδη συµπληρωθεί και µπορούµε να κάνουµε διάφορους ελέγχους ορθότητας, ενδεικτικά µπορούµε να ελέγξουµε το βήµα του ∆ΕΤ (πρέπει να είναι σταθερά αυξανόµενο, στην παρούσα άσκηση κατά 40 οκτάδες οκτάδων). 1ο µέρος: 1ο µέρος: Αναγνώριση της δοµής του αρχικού IP Αυτοδύναµου πακέτου Μπορούµε να υπολογίσουµε το µέγεθος του Αρχικού IP Αυτοδύναµου πακέτου, το οποίο προκύπτει από τον τύπο: Πακέτο (Συνολικό µέγεθος) = Επικεφαλίδα + ∆εδοµένα
- 11. 11 1ο µέρος: 1ο µέρος: Αναγνώριση της δοµής του αρχικού IP Αυτοδύναµου πακέτου Όπου ∆εδοµένα είναι το άθροισµα των ∆εδοµένων των πακέτων: Πακέτο (Συνολικό µέγεθος) = Επικεφαλίδα + ∆εδοµένα 1ο µέρος: 1ο µέρος: Αναγνώριση της δοµής του αρχικού IP Αυτοδύναµου πακέτου Όπου ∆εδοµένα είναι το άθροισµα των ∆εδοµένων των πακέτων: Πακέτο (Συνολικό µέγεθος) = Επικεφαλίδα + ∆εδοµένα∆εδοµένα = 320 + 320 + 304 => ∆εδοµένα = 944 bytes
- 12. 12 1ο µέρος: 1ο µέρος: Αναγνώριση της δοµής του αρχικού IP Αυτοδύναµου πακέτου Όπου η Επικεφαλίδα έχει το ίδιο µέγεθος µε την Επικεφαλίδα των πακέτων που προκύπτουν: Πακέτο (Συνολικό µέγεθος) = Επικεφαλίδα + ∆εδοµένα 1ο µέρος: 1ο µέρος: Αναγνώριση της δοµής του αρχικού IP Αυτοδύναµου πακέτου Όπου η Επικεφαλίδα έχει το ίδιο µέγεθος µε την Επικεφαλίδα των πακέτων που προκύπτουν: Πακέτο (Συνολικό µέγεθος) = Επικεφαλίδα + ∆εδοµέναΕπικεφαλίδα = 32 bytes Η Επικεφαλίδα είναι 8 λέξεων
- 13. 13 1ο µέρος: 1ο µέρος: Αναγνώριση της δοµής του αρχικού IP Αυτοδύναµου πακέτου Συνεπώς το µέγεθος του Αρχικού IP Αυτοδύναµου πακέτου είναι: Πακέτο (Συνολικό µέγεθος) = 32 + 944 = 976 bytes Ευχαριστώ για την προσοχή σας! petros_salavasidis@sch.gr http://petros-salavasidis.blogspot.gr
