8/3開催 Cloud Native Days Tokyo 2018 (OpenStack Days Tokyo 2018) C-2-3 発表資料 /「作りこまない IoT 」を実現するためのクラウドネイティブな IoT システム構築

1. 「作りこまない IoT 」を実現するための
クラウドネイティブな IoT システム構築
OpenStack Days Tokyo 2018 / C-2-3
Aug. 3, 2018 / ベルサール東京日本橋
株式会社ソラコム
テクノロジー・エバンジェリスト
松下 享平 (max)

2. 自己紹介
株式会社ソラコム / テクノロジー・エバンジェリスト
松下 享平 (まつした こうへい) “max”
静岡県民 🗻 新幹線通勤族 🚅
前職: 東証二部ハードウェア・メーカーで
IoT事業のコーディネート
好きなソラコムサービス
• SORACOM Air メタデータサービス
• SORACOM Funnel
• soracom-cli
Facebook, Twitter: ma2shita
NEW!!!

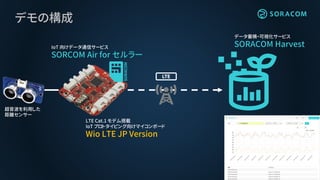

3. デモの構成
LTE Cat.1 モデム搭載
IoT プロトタイピング向けマイコンボード
Wio LTE JP Version
データ蓄積・可視化サービス
SORACOM HarvestIoT 向けデータ通信サービス
SORCOM Air for セルラー
超音波を利用した
距離センサー

4. https://youtu.be/tfo5R1lpq7w

5. クラウドネットワークモノ
「IoT」とは？
モノやコトをデジタル化

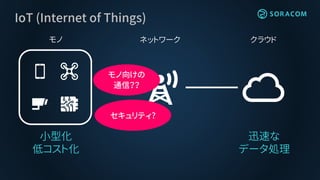

6. クラウドネットワークモノ
IoT (Internet of Things)
小型化
低コスト化
迅速な
データ処理
セキュリティ?
モノ向けの
通信？？

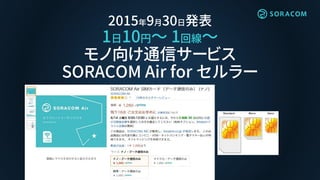

7. 2015年9月30日発表
1日10円〜 1回線～
モノ向け通信サービス
SORACOM Air for セルラー

8. クラウドネットワークモノ
IoT (Internet of Things)
小型化
低コスト化
迅速な
データ処理
安全な通信を
誰でも手軽に

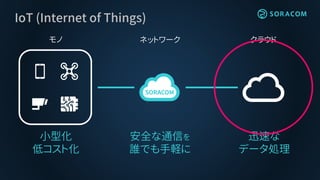

9. クラウドネットワークモノ
IoT (Internet of Things)
小型化
低コスト化
迅速な
データ処理
安全な通信を
誰でも手軽に

10. クラウド
仮想サーバ
フルマネージド・サービスの活用
SaaS / PaaS
サーバの構築や運用をする必要が無い
「利用する」サービス

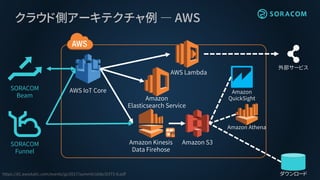

11. クラウド側アーキテクチャ例 ― AWS
Amazon
Elasticsearch Service
Amazon Athena
Amazon
QuickSight
Amazon S3
AWS IoT Core
https://d1.awsstatic.com/events/jp/2017/summit/slide/D3T5-8.pdf
Amazon Kinesis
Data Firehose
SORACOM
Beam
ダウンロード
SORACOM
Funnel
AWS Lambda
外部サービス

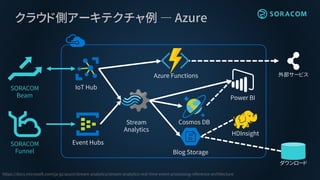

12. クラウド側アーキテクチャ例 ― Azure
Cosmos DB
Event Hubs
https://docs.microsoft.com/ja-jp/azure/stream-analytics/stream-analytics-real-time-event-processing-reference-architecture
Stream
Analytics
SORACOM
Funnel
ダウンロード
Blog Storage
Power BI
HDInsight
SORACOM
Beam
IoT Hub
Azure Functions 外部サービス

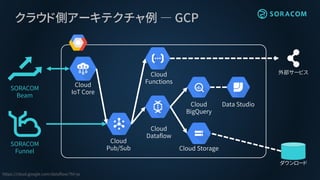

13. クラウド側アーキテクチャ例 ― GCP
Cloud
BigQuery
Cloud
Pub/Sub
https://cloud.google.com/dataflow/?hl=ja
Cloud
Dataflow
SORACOM
Funnel
ダウンロード
Cloud Storage
Data Studio
SORACOM
Beam
Cloud
IoT Core
Cloud
Functions
外部サービス

14. IoT システムには
サーバレスアーキテクチャが
有効

15. IoT 開発の初期フェーズの課題
デバイスからのデータを
より簡素に確認する手段は無いか？
• 利用クラウドが決まっていない
• 今日にでもデータを使って
スモールスタートがしたい

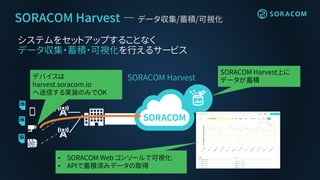

16. SORACOM Harvest ― データ収集/蓄積/可視化
SORACOM Harvest
SORACOM Harvest上に
データが蓄積
デバイスは
harvest.soracom.io
へ送信する実装のみでOK
• SORACOM Web コンソールで可視化
• APIで蓄積済みデータの取得
システムをセットアップすることなく
データ収集・蓄積・可視化を行えるサービス

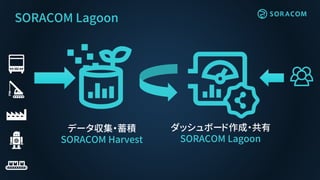

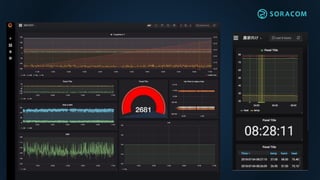

17. ダッシュボード作成・共有
SORACOM Lagoon
データ収集・蓄積
SORACOM Harvest
SORACOM Lagoon

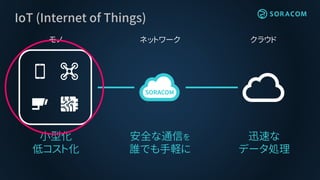

19. クラウドネットワークモノ
IoT (Internet of Things)
小型化
低コスト化
迅速な
データ処理
安全な通信を
誰でも手軽に

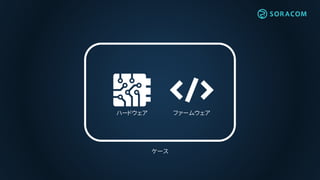

20. ハードウェア ファームウェア
ケース

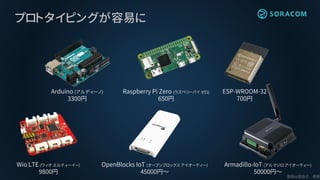

21. OpenBlocks IoT (オープンブロックス アイオーティー)
45000円～
Armadillo-IoT (アルマジロ アイオーティー)
50000円～
プロトタイピングが容易に
Arduino (アルディーノ)
3300円
Raspberry Pi Zero (ラズベリーパイ ゼロ)
650円
ESP-WROOM-32
700円
Wio LTE (ワィオ エルティーイー)
9800円

22. トラディッショナル デバイス
2003年製
2018年
地図が古い！

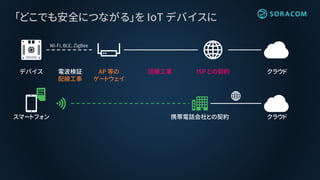

23. 「どこでも安全につながる」を IoT デバイスに
AP 等の
ゲートウェイ
ISP との契約回線工事 クラウド電波検証
配線工事
デバイス
スマートフォン 携帯電話会社との契約 クラウド
Wi-Fi, BLE, ZigBee

24. 「クラウド」に対する考え方
デバイス
クラウド

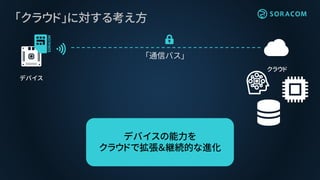

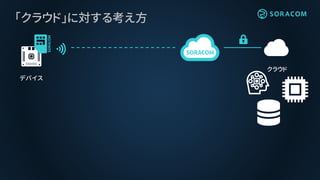

25. 「クラウド」に対する考え方
デバイス
クラウド
デバイスの能力を
クラウドで拡張＆継続的な進化
「通信バス」

26. クラウドありきの
機能実装

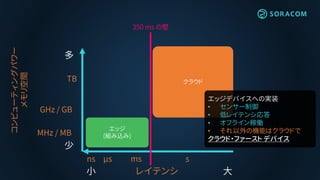

27. MHz / MB
コンピューティングパワー
メモリ空間
少
多
GHz / GB
TB
エッジ
(組み込み)
クラウド
レイテンシ小
ns μs ms s
大
350 ms の壁
エッジデバイスへの実装
• センサー制御
• 低レイテンシ応答
• オフライン稼働
• それ以外の機能はクラウドで
クラウド・ファースト デバイス

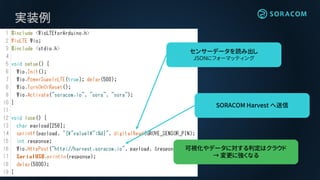

28. 実装例
SORACOM Harvest へ送信
センサーデータを読み出し
JSONにフォーマッティング
可視化やデータに対する判定はクラウド
→ 変更に強くなる

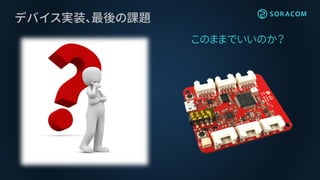

29. デバイス実装、最後の課題
このままでいいのか？

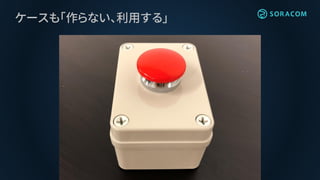

30. ケースも「作らない、利用する」

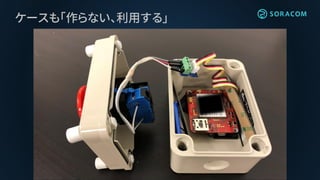

31. ケースも「作らない、利用する」

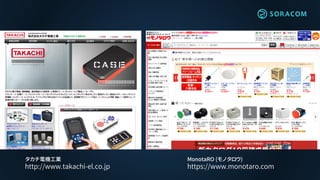

32. タカチ電機工業
http://www.takachi-el.co.jp
MonotaRO (モノタロウ)
https://www.monotaro.com

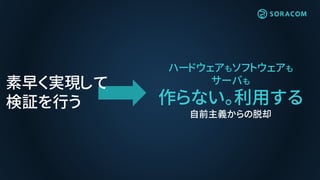

34. ハードウェアもソフトウェアも
サーバも
作らない。利用する
自前主義からの脱却
素早く実現して
検証を行う

35. デモの構成
LTE Cat.1 モデム搭載
IoT プロトタイピング向けマイコンボード
Wio LTE JP Version
データ蓄積・可視化サービス
SORACOM HarvestIoT 向けデータ通信サービス
SORCOM Air for セルラー
超音波を利用した
距離センサー
【再掲】

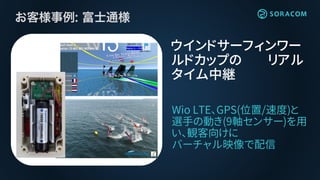

37. Wio LTE、GPS(位置/速度)と
選手の動き(9軸センサー)を用
い、観客向けに
バーチャル映像で配信
ウインドサーフィンワー
ルドカップの リアル
タイム中継

38. 人間の歴史の中で、
何かを始めるのに今ほど最高の時はない。
今こそが、未来の人々が振り返って、
「あの時に生きて戻れれば！」という時なのだ。
― まだ遅くはない。
― 〈インターネット〉の次に来るもの P40
KEVIN KELLY / 25 July, 2016
http://amzn.to/2ulULQ8

39. SORACOM UG Explorer 2018
9/17(月祝) 13:00-
東京/永田町 (Nagatacho GRID)

40. SORACOM の願い
クラウド ⇒ 多くのビジネス、Webサービス
SORACOM ⇒ 多くのIoTビジネス、システム
たくさんの
IoTプレイヤーが生まれますように

41. 世界中のヒトとモノをつなげ
共鳴する社会へ
