1. Построение распределенных систем автоматизации на базе Modicon M340/TSX Premium Communication Services and Architectures se_training@ukr.net (учебный центр Модикон-Киев) Автор: Александр Пупена www.asu.in.ua
Учебный центр Модикон-Киев
NET Services
1

2. Коммуникации и сервисы
Учебный центр Модикон-Киев
NET Services
2
XWAY(UNI-TE) сети
MODBUS сети
Остальные сети
Коммуникации ШЕ:
-Networks
-Buses
•AS-i bus

3. Коммуникации и сервисы
Учебный центр Модикон-Киев
NET Services
3
коммуникационные FFB
конфигурируются
конфигурируются

4. Global Data
Учебный центр Модикон-Киев
NET Services
4
-Publish/Subscribe
-Distribution Group (Multicast IP)

5. I/O Scanning
Учебный центр Модикон-Киев
NET Services
5

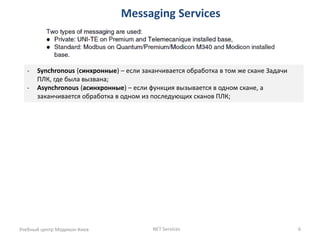

6. Messaging Services
Учебный центр Модикон-Киев
NET Services
6
-Synchronous (синхронные) – если заканчивается обработка в том же скане Задачи ПЛК, где была вызвана;
-Asynchronous (асинхронные) – если функция вызывается в одном скане, а заканчивается обработка в одном из последующих сканов ПЛК;

7. Messaging Services
Учебный центр Модикон-Киев
NET Services
7
-CPU TSX Premium имеют встроенный UNI-TE Server и Modbus Server : обработка запросов автоматически на уровне операционной системы
-CPU M340 имеют встроенный Modbus Server: обработка запросов автоматически на уровне операционной системы

8. Global Architecture
Учебный центр Модикон-Киев
NET Services
8

9. Global Architecture (X-WAY)
Учебный центр Модикон-Киев
NET Services
9

10. Field Bus
Учебный центр Модикон-Киев
NET Services
10
Коммуникации ШЕ:
-Networks
-Buses
