Документ описывает функции и особенности построения распределенных систем автоматизации на базе контроллеров Modicon M340 и TSX Premium. Он включает описание различных коммуникационных функций, таких как чтение и запись переменных, отправка сообщений и управление параметрами. Также рассматриваются синхронные и асинхронные функции, их вызов и управление через специфические параметры.

1. Построение распределенных систем
автоматизации
на базе Modicon M340/TSX Premium
Коммуникационные
функции
se_training@ukr.net (учебный центр Модикон-Киев)
Автор: Александр Пупена
www.asu.in.ua
Учебный центр Модикон-Киев NET Функции 1

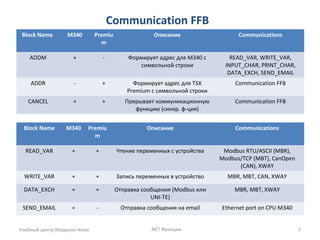

2. Communication FFB
Учебный центр Модикон-Киев NET Функции 2
Block Name M340 Premiu
m
Описание Communications
ADDM + - Формирует адрес для M340 с
символьной строки
READ_VAR, WRITE_VAR,
INPUT_CHAR, PRINT_CHAR,
DATA_EXCH, SEND_EMAIL
ADDR - + Формирует адрес для TSX
Premium с символьной строки
Communication FFB
CANCEL + + Прерывает коммуникационную
функцию (синхр. ф-ция)
Communication FFB
Block Name M340 Premiu
m
Описание Communications
READ_VAR + + Чтение переменных с устройства Modbus RTU/ASCII (MBR),
Modbus/TCP (MBT), CanOpen
(CAN), XWAY
WRITE_VAR + + Запись переменных в устройство MBR, MBT, CAN, XWAY
DATA_EXCH + + Отправка сообщения (Modbus или
UNI-TE)
MBR, MBT, XWAY
SEND_EMAIL + - Отправка сообщения на email Ethernet port on CPU M340

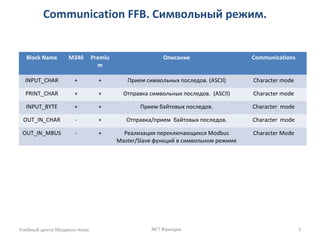

3. Communication FFB. Символьный режим.
Учебный центр Модикон-Киев NET Функции 3
Block Name M340 Premiu
m
Описание Communications
INPUT_CHAR + + Прием символьных последов. (ASCII) Character mode
PRINT_CHAR + + Отправка символьных последов. (ASCII) Character mode
INPUT_BYTE + + Прием байтовых последов. Character mode
OUT_IN_CHAR - + Отправка/прием байтовых последов. Character mode
OUT_IN_MBUS - + Реализация переключающихся Modbus
Master/Slave функций в символьном режиме
Character Mode

4. Communication FFB (XWAY, Modbus+)
Учебный центр Модикон-Киев NET Функции 4
Block Name Premium Описание Communications
RCV_TLG + Чтение высокоприоритетной телеграммы
(синхронная ф-ция)
XWAY (FIPWAY,
ETHWAY)
SEND_TLG + Отправка высокоприоритетной
телеграммы (синхронная ф-ция)
XWAY (FIPWAY,
ETHWAY)
READ_ASYN + Чтение переменных в устройство (до 1
кбайта)
XWAY UNITE TCP/IP
(only ETY Module,
MAST=periodic)
WRITE_ASYN + Запись переменных в устройство (до 1
кбайта)
XWAY UNITE TCP/IP
(only ETY Module,
MAST=periodic)
READ_GDATA + Чтение Global Data (MB+) Modbus+
WRITE_GDATA + Запись Global Data (MB+) Modbus+
UNITE_SERVER + Немедленное выполнение UNI-TE запроса XWAY (only UNI-TE)
SEND_REQ + Отправка сообщения UNI-TE XWAY (only UNI-TE)

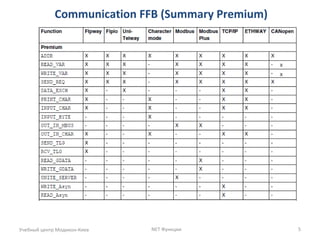

5. Communication FFB (Summary Premium)
Учебный центр Модикон-Киев NET Функции 5

6. Communication FFB (Summary M340)
Учебный центр Модикон-Киев NET Функции 6

7. Использование FFB
Учебный центр Модикон-Киев NET Функции 7
EN/ENO
Что такое … ?
VAR_IN_OUT
Formal/Actual Parameters

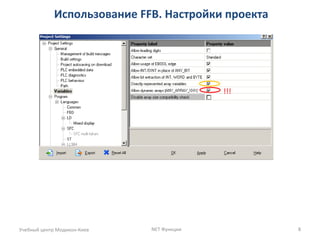

8. Использование FFB. Настройки проекта
Учебный центр Модикон-Киев NET Функции 8
!!!

9. Synchronous/Asynchronous FFB
Учебный центр Модикон-Киев NET Функции 9
- Synchronous (синхронные) – если заканчивается обработка в том же скане
Задачи ПЛК, где была вызвана (SEND_TLG, RECV_TLG, CANCEL, ADDR,
ADDM);
- Asynchronous (асинхронные) – если функция вызывается в одном скане, а
заканчивается обработка в одном из последующих сканов ПЛК (все
остальные FFB);

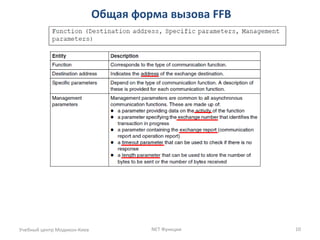

10. Общая форма вызова FFB
Учебный центр Модикон-Киев NET Функции 10

11. Указания адреса ADDM (M340)
Учебный центр Модикон-Киев NET Функции 11

12. Указания адреса ADDR(Premium)
Учебный центр Модикон-Киев NET Функции 12

13. Management Parameters. Exch Nmb и Activity bit
Учебный центр Модикон-Киев NET Функции 13

14. Management Parameters. Report
Учебный центр Модикон-Киев NET Функции 14
Одинаковое
значение для всех
функций
зависит от функции

15. Management Parameters. Timeout
Учебный центр Модикон-Киев NET Функции 15

16. Management Parameters. Length
Учебный центр Модикон-Киев NET Функции 16
Обязательное для заполнение поле только для некоторых FFB

17. READ_VAR
Учебный центр Модикон-Киев NET Функции 17

18. READ_VAR (продолжение)
Учебный центр Модикон-Киев NET Функции 18

19. READ_VAR. Пример
Учебный центр Модикон-Киев NET Функции 19

20. WRITE_VAR
Учебный центр Модикон-Киев NET Функции 20

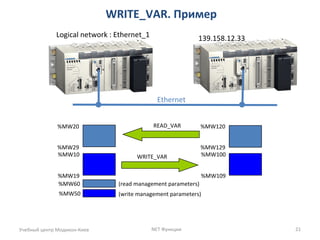

21. WRITE_VAR. Пример
Учебный центр Модикон-Киев NET Функции 21
Ethernet
Logical network : Ethernet_1 139.158.12.33
%MW20
%MW29
%MW10
%MW19
%MW60
%MW50
%MW120
%MW129
%MW100
%MW109
READ_VAR
WRITE_VAR
(read management parameters)
(write management parameters)

22. WRITE_VAR. Пример (продолжение)
Учебный центр Модикон-Киев NET Функции 22
Activity bit (bit 0) of
management
parameters
Ethernet address of
remote equipement
Destination table
%MW100 to
%MW109
Table to write :
%MW10 to %MW19
Type of ob
to write : %
Exchang
managem
table : %M
to %MW

23. CANCEL
Учебный центр Модикон-Киев NET Функции 23
Прерывает выполнение асинхронной коммуникационной функции с
указанным номером обмена.
