ÍNDEX Instruments demesura segons: Forma de mesurament: 1. Mesurament directe/indirecte 2. Per comparació 3. Per verificació Mesurament de la longitud: 1. Cintes, metres i regles 2. Peu de rei 3. Micròmetre

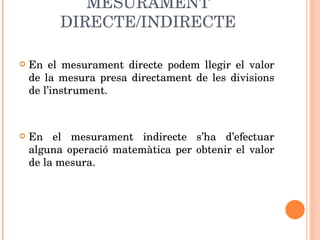

MESURAMENT DIRECTE/INDIRECTE Enel mesurament directe podem llegir el valor de la mesura presa directament de les divisions de l’instrument. En el mesurament indirecte s’ha d’efectuar alguna operació matemàtica per obtenir el valor de la mesura.
6.
MESURAMENT PER COMPARACIÓEl mesurament per comparació ens permet mesurar les diferències entre les dimensions d’una peça desconeguda i una altra de coneguda, anomenada patró.
7.
MESURAMENT PER VERIFICACIÓPer verificació comprova que les mesures d’una peça o d’una sèrie de peces estan compreses dintre d’unes mides establertes.

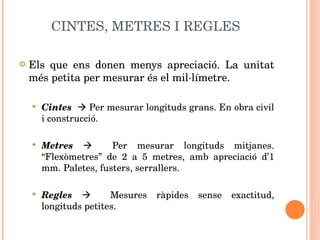

CINTES, METRES IREGLES Els que ens donen menys apreciació. La unitat més petita per mesurar és el mil·límetre. Cintes Per mesurar longituds grans. En obra civil i construcció. Metres Per mesurar longituds mitjanes. “Flexòmetres” de 2 a 5 metres, amb apreciació d’1 mm. Paletes, fusters, serrallers. Regles Mesures ràpides sense exactitud, longituds petites.
10.
PEU DE REIConsta de dues parts: un regle fix graduat d’1mm, i un altre de mòbil que es diu nònius. Podem efectuar tres tipus de mesures: Mesures d'interiors Mesures d‘exteriors Mesures de profunditats

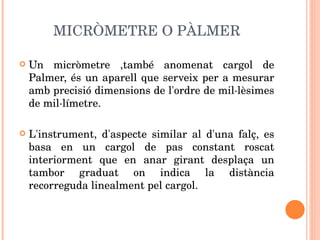

MICRÒMETRE O PÀLMERUn micròmetre ,també anomenat cargol de Palmer, és un aparell que serveix per a mesurar amb precisió dimensions de l'ordre de mil·lèsimes de mil·límetre. L'instrument, d'aspecte similar al d'una falç, es basa en un cargol de pas constant roscat interiorment que en anar girant desplaça un tambor graduat on indica la distància recorreguda linealment pel cargol.

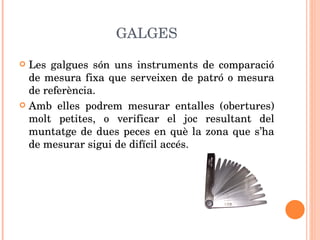

GALGES Les galguessón uns instruments de comparació de mesura fixa que serveixen de patró o mesura de referència. Amb elles podrem mesurar entalles (obertures) molt petites, o verificar el joc resultant del muntatge de dues peces en què la zona que s’ha de mesurar sigui de difícil accés.
16.

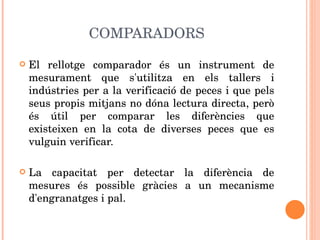

COMPARADORS El rellotgecomparador és un instrument de mesurament que s'utilitza en els tallers i indústries per a la verificació de peces i que pels seus propis mitjans no dóna lectura directa, però és útil per comparar les diferències que existeixen en la cota de diverses peces que es vulguin verificar. La capacitat per detectar la diferència de mesures és possible gràcies a un mecanisme d'engranatges i pal.
17.
COMPARADORS Bàsicament, elrellotge comparador és un aparell que transforma el moviment rectilini dels palpadores o puntes de contacte en moviment circular de les agulles.
18.
CALIBRADORS PASSA-NO PASSAEls calibradrors passa – no passa serverixen per verificar les peces que es produeixen en un sistema de fabricació en serie, i comprovar si una dimensió determinada es troba dins del marge d’error.

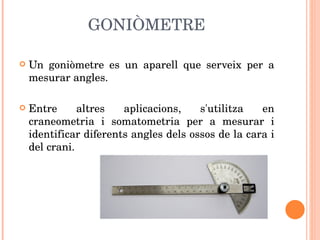

GONIÒMETRE Un goniòmetrees un aparell que serveix per a mesurar angles. Entre altres aplicacions, s'utilitza en craneometria i somatometria per a mesurar i identificar diferents angles dels ossos de la cara i del crani.
