Aloittelijalle suunnattu johdanto tiedon esittämiseen graafisen suunnittelun avulla. Esitys sisältää visualisoinnin alkeita sekä käytönnän esimerkkejä hahmopsykologian hyödyntämisestä. Esityksen blogiversio: http://bit.ly/visualisointi

1. Informaation visualisointi
Illustration © Tenso Graphics

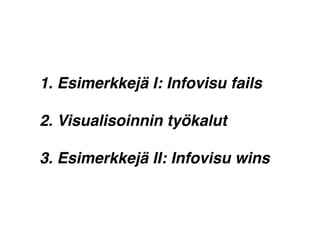

2. 1. Esimerkkejä I: Infovisu fails
2. Visualisoinnin työkalut
3. Esimerkkejä II: Infovisu wins

3. Clutter is a failure of design, not
an attribute of information.
— Edward Tufte
Esimerkkejä I Työkalut Esimerkkejä II

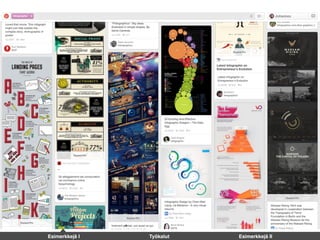

4. Esimerkkejä I Työkalut Esimerkkejä II

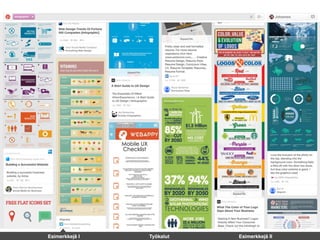

5. Esimerkkejä I Työkalut Esimerkkejä II

6. Esimerkkejä I Työkalut Esimerkkejä II

7. Cosmetic decoration, which frequently
distorts the data, will never salvage an
underlying lack of content.
— Edward Tufte
Esimerkkejä I Työkalut Esimerkkejä II

8. Esimerkkejä I Työkalut Esimerkkejä II

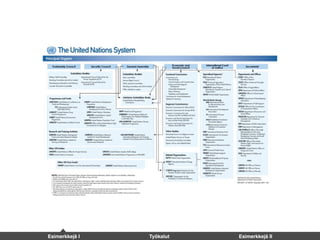

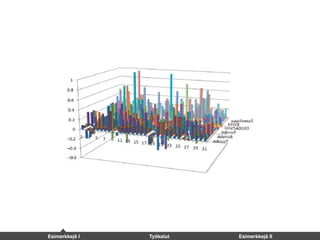

9. Esimerkkejä I Työkalut Esimerkkejä II

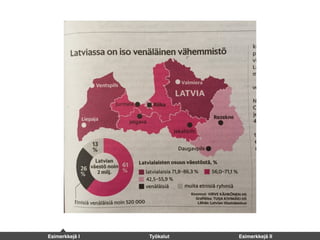

10. Esimerkkejä I Työkalut Esimerkkejä II

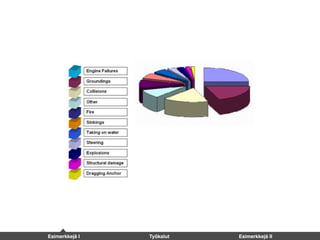

11. Esimerkkejä I Työkalut Esimerkkejä II

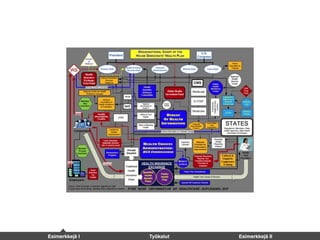

12. Esimerkkejä I Työkalut Esimerkkejä II

13. Esimerkkejä I Työkalut Esimerkkejä II

14. Design cannot rescue failed content.
— Edward Tufte
Esimerkkejä I Työkalut Esimerkkejä II

15. 1. Mitä tavoitteita tai seurauksia viestinnällä haetaan?
2. Mikä oivallus informaation muotoilun avulla halutaan viestiä?
3. Kenelle tai mille kohderyhmille viesti suunnataan?
4. Miksi tämä oivallus on hyödyllinen vastaanottajalle?
5. Missä, milloin ja miten viesti otetaan vastaan?
Sisällön ja tavoitteen checklist
Esimerkkejä I Työkalut Esimerkkejä II

16. Esimerkkejä I Työkalut Esimerkkejä II
Good design is a lot like clear
thinking made visual.
— Edward Tufte

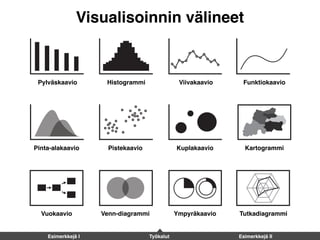

17. Pylväskaavio Histogrammi Viivakaavio Funktiokaavio
Pinta-alakaavio Pistekaavio Kuplakaavio Kartogrammi
Vuokaavio Venn-diagrammi Ympyräkaavio Tutkadiagrammi
Esimerkkejä I Työkalut Esimerkkejä II
Visualisoinnin välineet

18. Hahmolait
Esimerkkejä I Työkalut Esimerkkejä II

19. Esimerkkejä I Työkalut Esimerkkejä II
Hahmolait
Samanlaisuus Läheisyys Yhteenliittyminen
Yhteinen liike Symmetria Valiomuotoisuus
Jatkuvuus Sulkeutuvuus

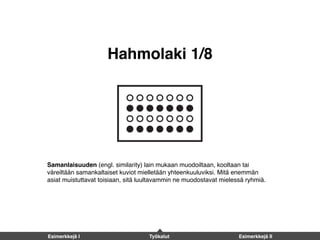

20. Samanlaisuuden (engl. similarity) lain mukaan muodoiltaan, kooltaan tai
väreiltään samankaltaiset kuviot mielletään yhteenkuuluviksi. Mitä enemmän
asiat muistuttavat toisiaan, sitä luultavammin ne muodostavat mielessä ryhmiä.
Hahmolaki 1/8
Esimerkkejä I Työkalut Esimerkkejä II

21. Hahmolaki 2/8
Läheisyyden (engl. proximity) lain mukaan lähekkäin olevat kuviot mielletään
yhteenkuuluviksi. Toinen ryhmittelyyn perustuva Gestaltin laki on asioiden
etäisyyssuhteisiin perustuva läheisyyden laki. Läheisyys on yleensä jopa
voimakkaampi tehokeino kuin samanlaisuus.
Esimerkkejä I Työkalut Esimerkkejä II

22. Hahmolaki 3/8
Yhteenliittymisen (engl. connectedness) lain mukaan toisissaan jollakin tavalla
kiinni olevat, mutta erilliset, kohteet mielletään aina samaan ryhmään tai objektiin
kuuluviksi. Kiinnittyminen voi olla toteutettu esimerkiksi objektit yhdistävällä
viivalla tai taustavärillä.
Esimerkkejä I Työkalut Esimerkkejä II

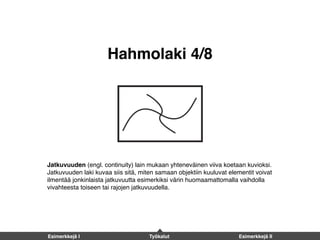

23. Hahmolaki 4/8
Jatkuvuuden (engl. continuity) lain mukaan yhteneväinen viiva koetaan kuvioksi.
Jatkuvuuden laki kuvaa siis sitä, miten samaan objektiin kuuluvat elementit voivat
ilmentää jonkinlaista jatkuvuutta esimerkiksi värin huomaamattomalla vaihdolla
vivahteesta toiseen tai rajojen jatkuvuudella.
Esimerkkejä I Työkalut Esimerkkejä II

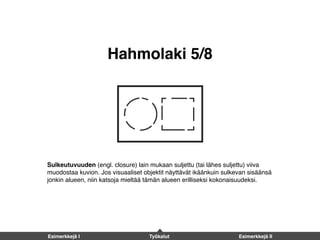

24. Hahmolaki 5/8
Sulkeutuvuuden (engl. closure) lain mukaan suljettu (tai lähes suljettu) viiva
muodostaa kuvion. Jos visuaaliset objektit näyttävät ikäänkuin sulkevan sisäänsä
jonkin alueen, niin katsoja mieltää tämän alueen erilliseksi kokonaisuudeksi.
Esimerkkejä I Työkalut Esimerkkejä II

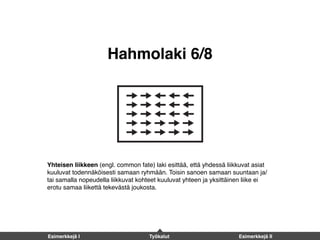

25. Hahmolaki 6/8
Yhteisen liikkeen (engl. common fate) laki esittää, että yhdessä liikkuvat asiat
kuuluvat todennäköisesti samaan ryhmään. Toisin sanoen samaan suuntaan ja/
tai samalla nopeudella liikkuvat kohteet kuuluvat yhteen ja yksittäinen liike ei
erotu samaa liikettä tekevästä joukosta.
Esimerkkejä I Työkalut Esimerkkejä II

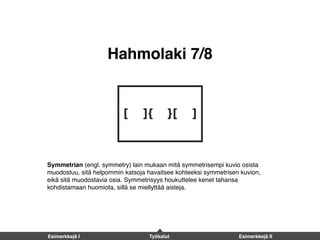

26. Hahmolaki 7/8
Symmetrian (engl. symmetry) lain mukaan mitä symmetrisempi kuvio osista
muodostuu, sitä helpommin katsoja havaitsee kohteeksi symmetrisen kuvion,
eikä sitä muodostavia osia. Symmetrisyys houkuttelee kenet tahansa
kohdistamaan huomiota, sillä se miellyttää aisteja.
Esimerkkejä I Työkalut Esimerkkejä II

27. Valiomuotoisuuden (engl. good shape) lain mukaan kuviot pyritään
ymmärtämään yksinkertaisina ja symmetrisina. Ihmisellä on siis taipumus havaita
yksinkertaisempia kuvioita kuin millaiseksi ne tarkemman tarkastelun jälkeen
osoittautuvat.
Hahmolaki 8/8
Esimerkkejä I Työkalut Esimerkkejä II

28. Infovisu wins
Esimerkkejä I Työkalut Esimerkkejä II

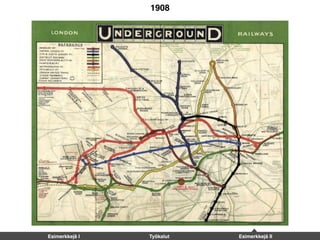

29. 1908
Esimerkkejä I Työkalut Esimerkkejä II

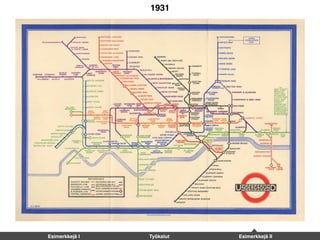

30. 1931
Esimerkkejä I Työkalut Esimerkkejä II

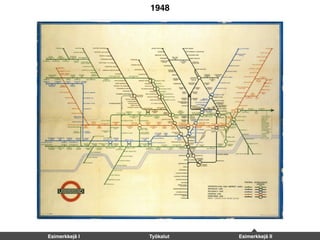

31. 1948
Esimerkkejä I Työkalut Esimerkkejä II

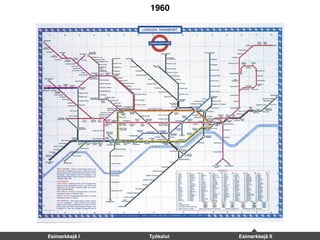

32. 1960
Esimerkkejä I Työkalut Esimerkkejä II

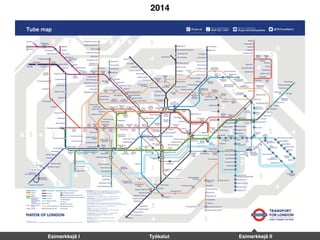

33. 2014
Esimerkkejä I Työkalut Esimerkkejä II

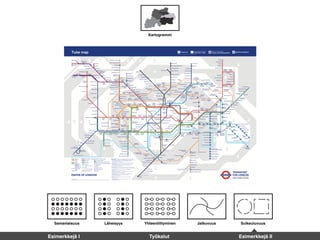

34. Kartogrammi
Samanlaisuus Läheisyys Yhteenliittyminen Jatkuvuus Sulkeutuvuus
Esimerkkejä I Työkalut Esimerkkejä II

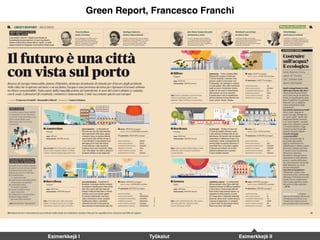

35. Green Report, Francesco Franchi
Esimerkkejä I Työkalut Esimerkkejä II

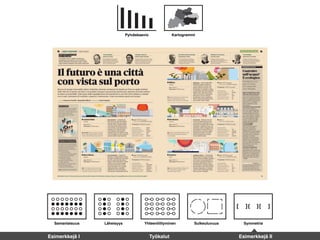

36. Samanlaisuus Läheisyys Yhteenliittyminen Sulkeutuvuus Symmetria
Pylväskaavio Kartogrammi
Esimerkkejä I Työkalut Esimerkkejä II

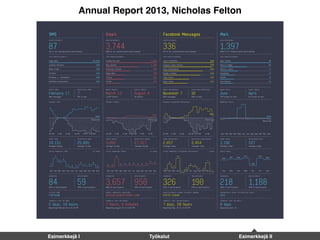

37. Annual Report 2013, Nicholas Felton
Esimerkkejä I Työkalut Esimerkkejä II

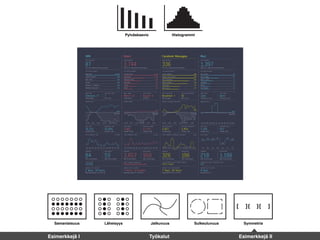

38. Samanlaisuus Läheisyys Jatkuvuus Sulkeutuvuus Symmetria
Pylväskaavio Histogrammi
Esimerkkejä I Työkalut Esimerkkejä II

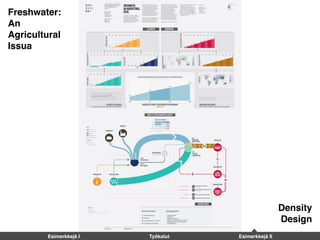

39. Freshwater:
An
Agricultural
Issue
Density
Design
Esimerkkejä I Työkalut Esimerkkejä II

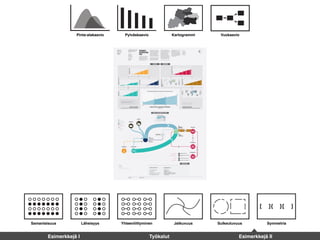

40. Samanlaisuus Läheisyys Yhteenliittyminen Jatkuvuus Sulkeutuvuus Symmetria
Pinta-alakaavio Pylväskaavio Kartogrammi Vuokaavio
Esimerkkejä I Työkalut Esimerkkejä II

41. 10 vinkkiä parempiin visualisointeihin
1. Päätä ensin mitä, miksi ja kenelle viestit
2. Tutki esimerkkejä epäonnistuneista visualisoinneista
3. Tutustu visuaalisen suunnittelun perusteisiin
4. Tutustu Gestalt-psykologiaan
5. Älä käytä grafiikkaa tarkoituksettomaan koristeluun
6. Käytä korkeintaan kahta kirjasinta
7. Älä käytä värejä perusteettomasti
8. Liika värikylläisyys rasittaa katsojan silmiä
9. Älä jaa visualisointiasi moneen näkymään
10. Käytä ympyrädiagrammin sijaan pylväskaaviota

42. Kiitos
@johanneskoski
Illustration © Kimberley Dadds
