[Ringkasan] Standar illuminant CIE memberikan acuan untuk membandingkan warna di bawah pencahayaan yang berbeda. Illuminant A mewakili lampu pijar tungsten, D65 mewakili siang hari rata-rata, dan seri F mewakili berbagai jenis lampu neon.

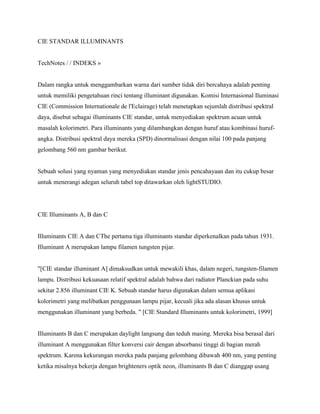

1. CIE STANDAR ILLUMINANTS
TechNotes / / INDEKS »
Dalam rangka untuk menggambarkan warna dari sumber tidak diri bercahaya adalah penting
untuk memiliki pengetahuan rinci tentang illuminant digunakan. Komisi Internasional Iluminasi
CIE (Commission Internationale de l'Eclairage) telah menetapkan sejumlah distribusi spektral
daya, disebut sebagai illuminants CIE standar, untuk menyediakan spektrum acuan untuk
masalah kolorimetri. Para illuminants yang dilambangkan dengan huruf atau kombinasi huruf-
angka. Distribusi spektral daya mereka (SPD) dinormalisasi dengan nilai 100 pada panjang
gelombang 560 nm gambar berikut.
Sebuah solusi yang nyaman yang menyediakan standar jenis pencahayaan dan itu cukup besar
untuk menerangi adegan seluruh tabel top ditawarkan oleh lightSTUDIO.
CIE Illuminants A, B dan C
Illuminants CIE A dan CThe pertama tiga illuminants standar diperkenalkan pada tahun 1931.
Illuminant A merupakan lampu filamen tungsten pijar.
"[CIE standar illuminant A] dimaksudkan untuk mewakili khas, dalam negeri, tungsten-filamen
lampu. Distribusi kekuasaan relatif spektral adalah bahwa dari radiator Planckian pada suhu
sekitar 2.856 illuminant CIE K. Sebuah standar harus digunakan dalam semua aplikasi
kolorimetri yang melibatkan penggunaan lampu pijar, kecuali jika ada alasan khusus untuk
menggunakan illuminant yang berbeda. " [CIE Standard Illuminants untuk kolorimetri, 1999]
Illuminants B dan C merupakan daylight langsung dan teduh masing. Mereka bisa berasal dari
illuminant A menggunakan filter konversi cair dengan absorbansi tinggi di bagian merah
spektrum. Karena kekurangan mereka pada panjang gelombang dibawah 400 nm, yang penting
ketika misalnya bekerja dengan brighteners optik neon, illuminants B dan C dianggap usang

2. dalam mendukung seri D-CIE dari illuminants. Realisasi praktis dari illuminants CIE A, B dan C
adalah mungkin karena didefinisikan dalam standar.
CIE illuminant Seri D
Illuminants CIE DThese adalah serangkaian illuminants, yang telah didefinisikan statistik pada
tahun 1964 pada pengukuran berbagai daylight nyata. Meskipun matematis dijelaskan, mereka
hampir tidak dapat direalisasikan artifisial. Suhu warna berkorelasi (CCT) dari illuminants,
umum digunakan D50 D55 D65 dan sedikit berbeda dengan nilai-nilai yang disarankan oleh
nama mereka. Karena revisi perkiraan salah satu faktor konstan dalam hukum Planck setelah
standar yang ditetapkan, suhu warna berkorelasi dialihkan sedikit. Sebagai contoh, CCT dari
D50 adalah 5003K dan bahwa dari D65 adalah 6504 K.
"[CIE standar illuminant D65] dimaksudkan untuk mewakili siang hari rata-rata dan memiliki
korelasi suhu warna sekitar 6500 illuminant CIE K. standar D65 harus digunakan dalam semua
perhitungan kolorimetri membutuhkan cahaya matahari perwakilan, kecuali jika ada alasan
khusus untuk menggunakan illuminant yang berbeda. Variasi dalam distribusi kekuatan relatif
spektral siang hari diketahui terjadi, khususnya di wilayah spektral ultraviolet, sebagai fungsi
dari musim, waktu hari, dan lokasi geografis. Namun, CIE standar D65 illuminant harus
digunakan sambil menunggu ketersediaan informasi tambahan mengenai variasi "[CIE
Illuminants Standar untuk kolorimetri, 1999].
CIE illuminant E
CIE illuminant EThis adalah radiator referensi hipotetis. Semua panjang gelombang di E
illuminant CIE memiliki bobot yang sama dengan daya spektral relatif 100,0. Karena itu bukan
radiator Planckian, tidak ada suhu warna yang diberikan, namun dapat didekati dengan
illuminant CIE D dengan korelasi suhu warna dari 5455 illuminant Canonical K. standar D55
adalah yang paling dekat untuk mencocokkan suhu warna.

3. CIE illuminant Seri F
CIE illuminant FTwelve illuminants F merupakan SPDs relatif khas untuk berbagai jenis sumber
cahaya neon. F2 illuminant, misalnya, menggambarkan cahaya dingin-putih dengan CCT dari
4230 K, F8 mensimulasikan illuminant daylight standar D50 di 5000K dan F11 berdiri untuk
sumber triband dengan 4000 sumber tersebut triband K. populer karena sifat mereka rendition
warna dan mereka cahaya efisiensi.
Contoh
Berikut adalah beberapa contoh adegan diambil di bawah CIE D50 illuminant menggunakan
preset yang berbeda White Balance:
otomatis balance bola putih
Otomatis Preset White Balance: Bulb
neon tabung bayangan
Preset: Preset Fluorescent Tube: Bayangan
siang hari cerah berawan siang hari
Preset: Sunny Preset Daylight: Dayligh Berawan

5. Sumber cahaya dan illuminants
Mengukur Instrumen
Sumber cahaya dan illuminants
Perbedaannya
Perbedaan antara istilah "sumber cahaya" dan "illuminant" menyebabkan banyak kebingungan
dalam pekerjaan sehari-hari di industri. Bahkan jika istilah ini jelas, ada ketidakpastian yang
mendalam ketika datang untuk memilih indeks yang tepat untuk evaluasi warna dan toleransi.
Dokumen ini akan membantu Anda memilih indeks yang tepat untuk aplikasi Anda
Q: Apakah ada perbedaan antara sumber cahaya dan illuminant an?
A: Ya, ada!
Dengan "sumber cahaya" panjang kita menggambarkan setiap objek yang memancarkan
"cahaya" (energi distribusi relatif di app spektrum terlihat 380 -. 750nm). Kualitas dan energi
cahaya ini tidak dijelaskan dan dapat bervariasi, misalnya sinar matahari akan bervariasi dalam
penampilan di siang hari dan waktu tahun serta dengan cuaca. Dengan demikian, suatu "sumber
cahaya" tidak andal matematis dijelaskan atau teknis direproduksi dan tidak cocok untuk
karakterisasi kolorimetri.
Untuk memiliki deskripsi, dapat diandalkan terdiri dari sumber cahaya, CIE (Commission
Internationale de l'Eclairage) dievaluasi dan disepakati standar yang mengikat untuk berbagai
jenis sumber cahaya. Sumber-sumber cahaya direproduksi diberi nama "illuminants" dan
mewakili tabel matematika nilai (energi relatif terhadap panjang gelombang) yang digunakan
untuk perhitungan kolorimetri.
Di antaranya adalah deskripsi untuk jenis siang hari, lampu neon atau sumber cahaya khusus.

6. Q: Apakah nilai-nilai illuminants mengikat atau dapat mereka berubah dari satu perangkat lunak
yang lain?
J: Nilai-nilai adalah standar industri dan mengikat untuk masing-masing produsen!
Setiap Produsen referensi peralatan teknis untuk illuminants CIE harus mengacu pada nilai-nilai
teknis yang didefinisikan dalam tabel CIE untuk illuminant masing-masing.
Sebagai contoh, Anda mungkin melihat di http://files.cie.co.at/204.xls untuk menerima nilai-nilai
untuk illuminants D65 dan A. Jika Anda tertarik dalam daftar lengkap nilai illuminant, silahkan
hubungi CIE bawah www.cie.co.at untuk membeli CIE terbaru tabel.
Q: Mana yang benar untuk illuminant aplikasi saya atau produk?
J: Hal ini tergantung dan dapat bervariasi dari aplikasi ke aplikasi ...
Sebagai contoh: standar industri untuk siang hari adalah D65, namun dalam seni industri
percetakan dan grafis, standar daylight D50. Dalam aplikasi lain, misalnya dalam penyajian
bahan di bawah lampu neon, siang hari tidak mungkin memainkan peran utama tetapi TL84
adalah illuminant utama untuk mengevaluasi sampel Anda dengan. Jika Anda tidak yakin,
silakan memperjelas persyaratan dengan pelanggan atau departemen teknis.
Halaman-halaman berikut memberikan beberapa rincian tentang illuminants paling penting yang
digunakan.
Teknis CIE illuminants referensi daftar
Umum:
Sebagai aturan umum, semua illuminants dibandingkan terhadap distribusi energi spektral dari
radiator hitam disebut, radiator suhu buatan yang memancarkan cahaya dengan warna tertentu
pada suhu yang ditentukan, unit [K]. Sementara hal ini seharusnya menjadi acuan untuk lampu

7. pijar, sering digunakan sebagai referensi untuk sumber cahaya lain juga.
Perlu diingat bahwa untuk semua orang lain (misalnya D-illuminants) nilai-nilai ini relatif dan
didefinisikan dengan "korelasi suhu warna" (CCT).
Informasi tambahan tentang illuminants CIE dapat ditemukan di CIE 15:2004.
Daylight illuminants:
Illuminants yang mewakili kondisi siang hari, yang paling banyak digunakan saat ini adalah:
C: standar lama untuk siang hari rata-rata dari langit utara, yang didefinisikan pada tahun 1931
oleh CIE dengan CCT dari 6774K, memiliki kandungan UV signifikan lebih rendah dari tipe-D,
tidak memiliki status CIE dari "illuminant standar" lagi
D50: pertama didefinisikan pada tahun 1974, dan pada tahun 1975 disertifikasi oleh ISO: 3664,
ini illuminant siang hari adalah referensi untuk industri seni grafis dan percetakan, CCT 5003K
(ISO direvisi pada tahun 2009); tidak memiliki status CIE dari "illuminant standar"
D65: didefinisikan pada tahun 1964, D65 telah menjadi standar siang hari ini (siang siang hari
rata-rata dari langit utara) acuan bagi industri untuk berbagai aplikasi dengan CCT dari 6504K,
dijelaskan dan disebutkan dalam ISO: 3668, ASTM 1.729 dan DIN6173-2
Menurut definisi, CIE dan negara ISO bahwa "standar CIE illuminant D65 harus digunakan
dalam semua perhitungan kolorimetri membutuhkan cahaya matahari perwakilan, kecuali jika
ada alasan khusus untuk menggunakan illuminant yang berbeda." (ISO 11664-2:2007 (E) / CIE S
014-2 / E: 2006)
Pijar / tungsten lampu
A: didefinisikan pada tahun 1931 sebagai "illuminant standar" CIE, illuminant Sebuah
dimaksudkan untuk mewakili khas, dalam negeri, tungsten-filamen lampu. Distribusi kekuasaan

8. relatif spektral adalah bahwa dari radiator Planckian pada suhu sekitar 2856K.
Lampu neon
12 jenis lampu neon yang didefinisikan oleh CIE, bernama F1-F12, yang berbeda dalam
kombinasi gas dan fosfor yang digunakan mereka ditutupi dengan. Di antara 12, 3 yang paling
sering digunakan dalam industri dan dengan demikian, yang paling penting untuk evaluasi
kolorimetri.
F2: juga bernama "CWF" (putih dingin neon), jenis lampu memiliki CCT dari 4230K dan
membuat sebagian besar pencahayaan kantor khas
F7: broad-band lampu neon, pendekatan dari D65 dengan CCT dari 6500K
F11: juga dikenal dengan nama TL84, ini sempit neon tri-band jenis menyerupai atau banyak
digunakan sebagai gudang pencahayaan dan memiliki CCT dari 4000K

9. Standar illuminant
Dari Wikipedia, ensiklopedia bebas
Langsung ke: navigasi, cari
Relatif listrik distribusi spektral (SPDs) dari illuminants CIE A, B, dan C dari 380Nm sampai
780nm.
Sebuah illuminant standar sumber teoritis cahaya tampak dengan profil (distribusi daya spektral)
yang diterbitkan. Illuminants standar memberikan dasar untuk membandingkan gambar atau
warna dicatat sebagai pencahayaan yang berbeda.
Isi
1 CIE illuminants
1,1 illuminant A
1,2 Illuminants B dan C
1,3 illuminant seri D
1,4 illuminant E
1,5 illuminant seri F
2 titik putih
2.1 Putih poin dari illuminants standar
3 Referensi
4 Pranala luar
CIE illuminants
Komisi Internasional tentang Penerangan (biasanya disingkat CIE nama Perancis) adalah badan
yang bertanggung jawab untuk menerbitkan semua terkenal illuminants standar. Masing-masing
dikenal dengan surat atau dengan kombinasi huruf-angka.
Illuminants A, B, dan C diperkenalkan pada tahun 1931, dengan tujuan masing-masing mewakili
lampu pijar rata, sinar matahari langsung, dan siang hari rata-rata. Illuminants D merupakan fase
siang hari, E illuminant adalah illuminant sama-energi, sementara Illuminants F merupakan

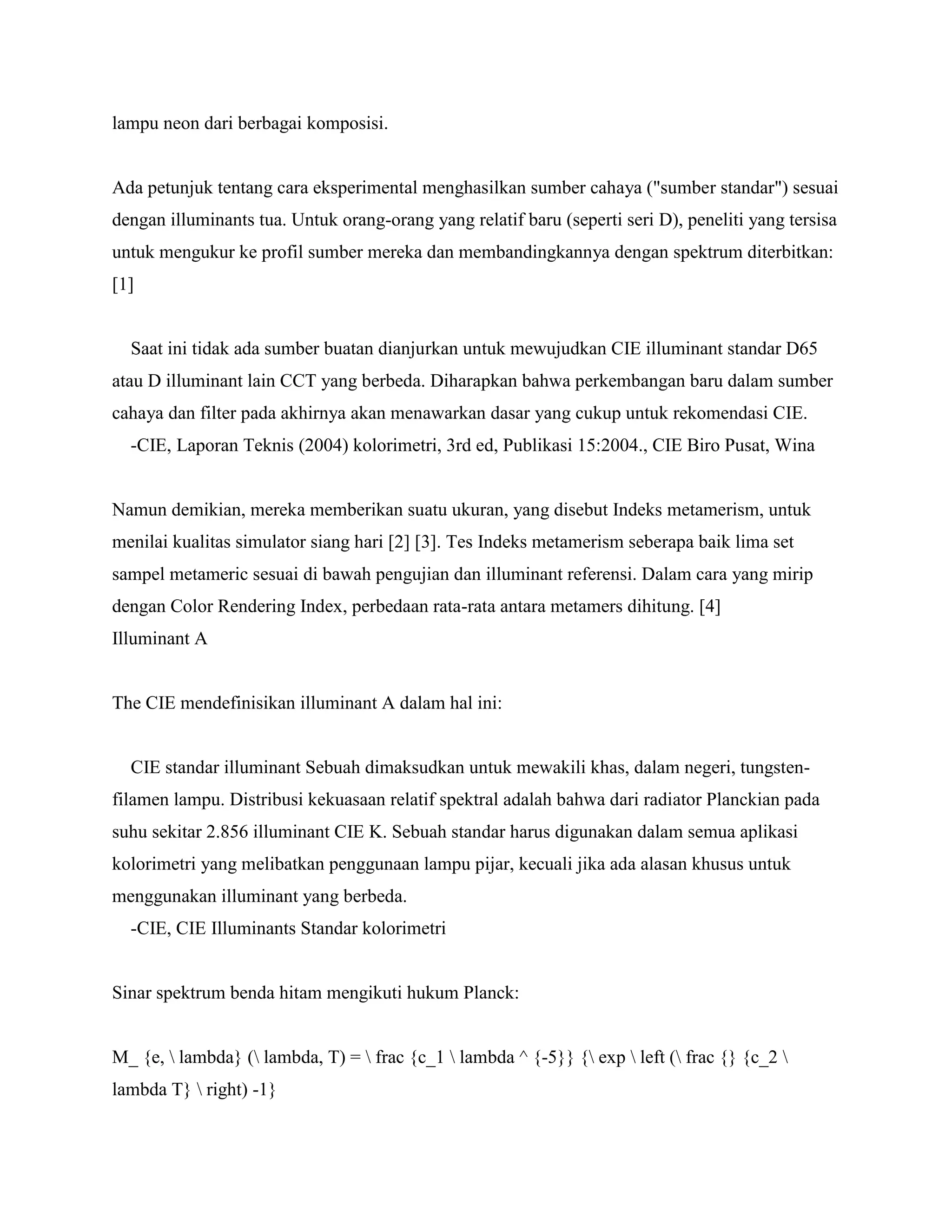

10. lampu neon dari berbagai komposisi.
Ada petunjuk tentang cara eksperimental menghasilkan sumber cahaya ("sumber standar") sesuai
dengan illuminants tua. Untuk orang-orang yang relatif baru (seperti seri D), peneliti yang tersisa
untuk mengukur ke profil sumber mereka dan membandingkannya dengan spektrum diterbitkan:
[1]
Saat ini tidak ada sumber buatan dianjurkan untuk mewujudkan CIE illuminant standar D65
atau D illuminant lain CCT yang berbeda. Diharapkan bahwa perkembangan baru dalam sumber
cahaya dan filter pada akhirnya akan menawarkan dasar yang cukup untuk rekomendasi CIE.
-CIE, Laporan Teknis (2004) kolorimetri, 3rd ed, Publikasi 15:2004., CIE Biro Pusat, Wina
Namun demikian, mereka memberikan suatu ukuran, yang disebut Indeks metamerism, untuk
menilai kualitas simulator siang hari [2] [3]. Tes Indeks metamerism seberapa baik lima set
sampel metameric sesuai di bawah pengujian dan illuminant referensi. Dalam cara yang mirip
dengan Color Rendering Index, perbedaan rata-rata antara metamers dihitung. [4]
Illuminant A
The CIE mendefinisikan illuminant A dalam hal ini:
CIE standar illuminant Sebuah dimaksudkan untuk mewakili khas, dalam negeri, tungsten-
filamen lampu. Distribusi kekuasaan relatif spektral adalah bahwa dari radiator Planckian pada
suhu sekitar 2.856 illuminant CIE K. Sebuah standar harus digunakan dalam semua aplikasi
kolorimetri yang melibatkan penggunaan lampu pijar, kecuali jika ada alasan khusus untuk
menggunakan illuminant yang berbeda.
-CIE, CIE Illuminants Standar kolorimetri
Sinar spektrum benda hitam mengikuti hukum Planck:
M_ {e, lambda} ( lambda, T) = frac {c_1 lambda ^ {-5}} { exp left ( frac {} {c_2
lambda T} right) -1}

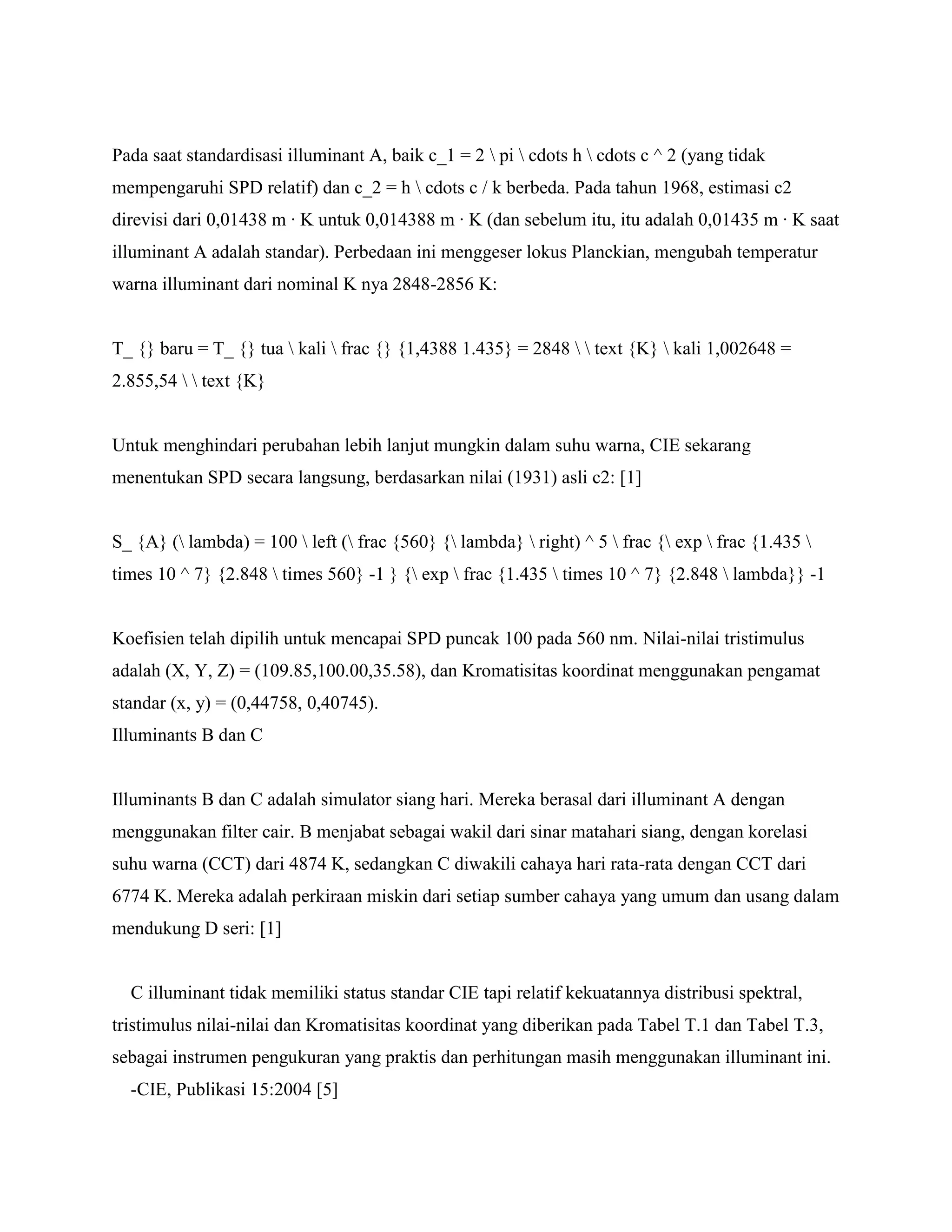

11. Pada saat standardisasi illuminant A, baik c_1 = 2 pi cdots h cdots c ^ 2 (yang tidak
mempengaruhi SPD relatif) dan c_2 = h cdots c / k berbeda. Pada tahun 1968, estimasi c2
direvisi dari 0,01438 m · K untuk 0,014388 m · K (dan sebelum itu, itu adalah 0,01435 m · K saat
illuminant A adalah standar). Perbedaan ini menggeser lokus Planckian, mengubah temperatur
warna illuminant dari nominal K nya 2848-2856 K:
T_ {} baru = T_ {} tua kali frac {} {1,4388 1.435} = 2848 text {K} kali 1,002648 =
2.855,54 text {K}
Untuk menghindari perubahan lebih lanjut mungkin dalam suhu warna, CIE sekarang
menentukan SPD secara langsung, berdasarkan nilai (1931) asli c2: [1]
S_ {A} ( lambda) = 100 left ( frac {560} { lambda} right) ^ 5 frac { exp frac {1.435
times 10 ^ 7} {2.848 times 560} -1 } { exp frac {1.435 times 10 ^ 7} {2.848 lambda}} -1
Koefisien telah dipilih untuk mencapai SPD puncak 100 pada 560 nm. Nilai-nilai tristimulus
adalah (X, Y, Z) = (109.85,100.00,35.58), dan Kromatisitas koordinat menggunakan pengamat
standar (x, y) = (0,44758, 0,40745).
Illuminants B dan C
Illuminants B dan C adalah simulator siang hari. Mereka berasal dari illuminant A dengan
menggunakan filter cair. B menjabat sebagai wakil dari sinar matahari siang, dengan korelasi
suhu warna (CCT) dari 4874 K, sedangkan C diwakili cahaya hari rata-rata dengan CCT dari
6774 K. Mereka adalah perkiraan miskin dari setiap sumber cahaya yang umum dan usang dalam
mendukung D seri: [1]
C illuminant tidak memiliki status standar CIE tapi relatif kekuatannya distribusi spektral,
tristimulus nilai-nilai dan Kromatisitas koordinat yang diberikan pada Tabel T.1 dan Tabel T.3,
sebagai instrumen pengukuran yang praktis dan perhitungan masih menggunakan illuminant ini.
-CIE, Publikasi 15:2004 [5]

12. Para filter cair, dirancang oleh Raymond Davis, Jr dan Kasson S. Gibson pada tahun 1931, [6]
telah menjadi absorbansi relatif tinggi pada akhir merah spektrum, efektif meningkatkan CCT
dari lampu gas ke tingkat siang hari. Hal ini mirip dengan fungsi gel warna CTO bahwa
fotografer dan sineas digunakan saat ini, meskipun jauh kurang nyaman.
Setiap filter menggunakan sepasang solusi, yang terdiri dari jumlah tertentu air suling, tembaga
sulfat, mannite, piridin, asam sulfat, kobalt, dan amonium sulfat. Solusi yang dipisahkan oleh
selembar kaca uncolored. Jumlah bahan yang dipilih dengan cermat sehingga kombinasi mereka
menghasilkan filter warna suhu konversi, yaitu, cahaya disaring masih putih.
Illuminant seri D
Lihat juga: CIE Standard illuminant D65
Relatif distribusi daya spektral D illuminant dan tubuh hitam suhu warna yang sama berkorelasi
(merah), dinormalisasi sekitar 560nm.
Berasal oleh Judd, MacAdam, dan Wyszecki, [7] seri D illuminants dibangun untuk mewakili
siang alam. Mereka sulit untuk menghasilkan artifisial, tetapi mudah untuk mengkarakterisasi
matematis.
HW Budde dari National Research Council of Canada di Ottawa, HR Condit dan F. Grum dari
Eastman Kodak Company di Rochester, New York, [8] dan ST Henderson dan D. Hodgkiss
Industri Thorn Listrik di Enfield [9] telah mandiri mengukur distribusi daya spektral (SPD) siang
hari 330-700 nm, dengan total 622 sampel di antara mereka. Judd et al. menganalisis sampel ini
dan menemukan bahwa Kromatisitas (x, y) koordinat memiliki hubungan, sederhana kuadrat:
y = 2.870x - 3.000x ^ 2-0,275.
Simonds mengawasi analisis vektor karakteristik SPDs [10] [11] Penerapan metodenya
mengungkapkan bahwa SPDs bisa memuaskan didekati dengan menggunakan dua rata-rata (S0)
dan pertama vektor karakteristik (S1 dan S2).:

13. S ( lambda) = S_0 ( lambda) + M_1 S_1 ( lambda) + M_2 S_2 ( lambda)
Dalam istilah sederhana, SPD dari sampel daylight dipelajari dapat dinyatakan sebagai
kombinasi linear dari tiga, SPDs tetap. Vektor pertama (S0) adalah rata-rata dari semua sampel
SPD, yang merupakan SPD terbaik dilarutkan yang dapat dibentuk dengan hanya vektor tetap.
Vektor kedua (S1) sesuai dengan kuning-biru variasi, akuntansi untuk perubahan suhu warna
berkorelasi karena ada atau tidak adanya awan atau sinar matahari langsung [7] Vektor ketiga
(S2) sesuai dengan pink-green variasi yang disebabkan oleh. adanya air dalam bentuk uap dan
kabut. [7]
Untuk membangun sebuah simulator siang hari dari satu warna suhu tertentu berkorelasi hanya
perlu mengetahui koefisien M1 dan M2 dari vektor karakteristik S1 dan S2.
Karakteristik vektor illuminant D, komponen SPDs S0 (biru), S1 (hijau), S2 (merah).
Mengekspresikan x Kromasitas dan y sebagai:
x = frac {x_0 + M_1 x_1 + M_2 x_2} {S_0 + + M_1 S_1 M_2 S_2}
y = frac {y_0 + + M_1 y_1 M_2 Y_2} {S_0 + + M_1 S_1 M_2 S_2}
dan memanfaatkan nilai tristimulus dikenal untuk vektor mean, mereka mampu mengekspresikan
M1 dan M2 sebagai berikut:
Angka Kelly menggambarkan garis suhu warna konstan berkorelasi pada CIE 1.960 UCS, seperti
yang ditunjukkan di sini, serta diagram xy akrab.
M_1 = frac {-1,3515 5,9114 1.7703x-y} {0,0241 0,2562 x-0.7341y}
M_2 = frac {0,0300-31.4424x 30,0717 y} {0,0241 0,2562 x-0.7341y}
Satu-satunya masalah adalah bahwa ini belum terpecahkan kiri perhitungan koordinat (x, y)
untuk fase tertentu siang hari. Judd et al. hanya tabulasi nilai-nilai koordinat Kromatisitas

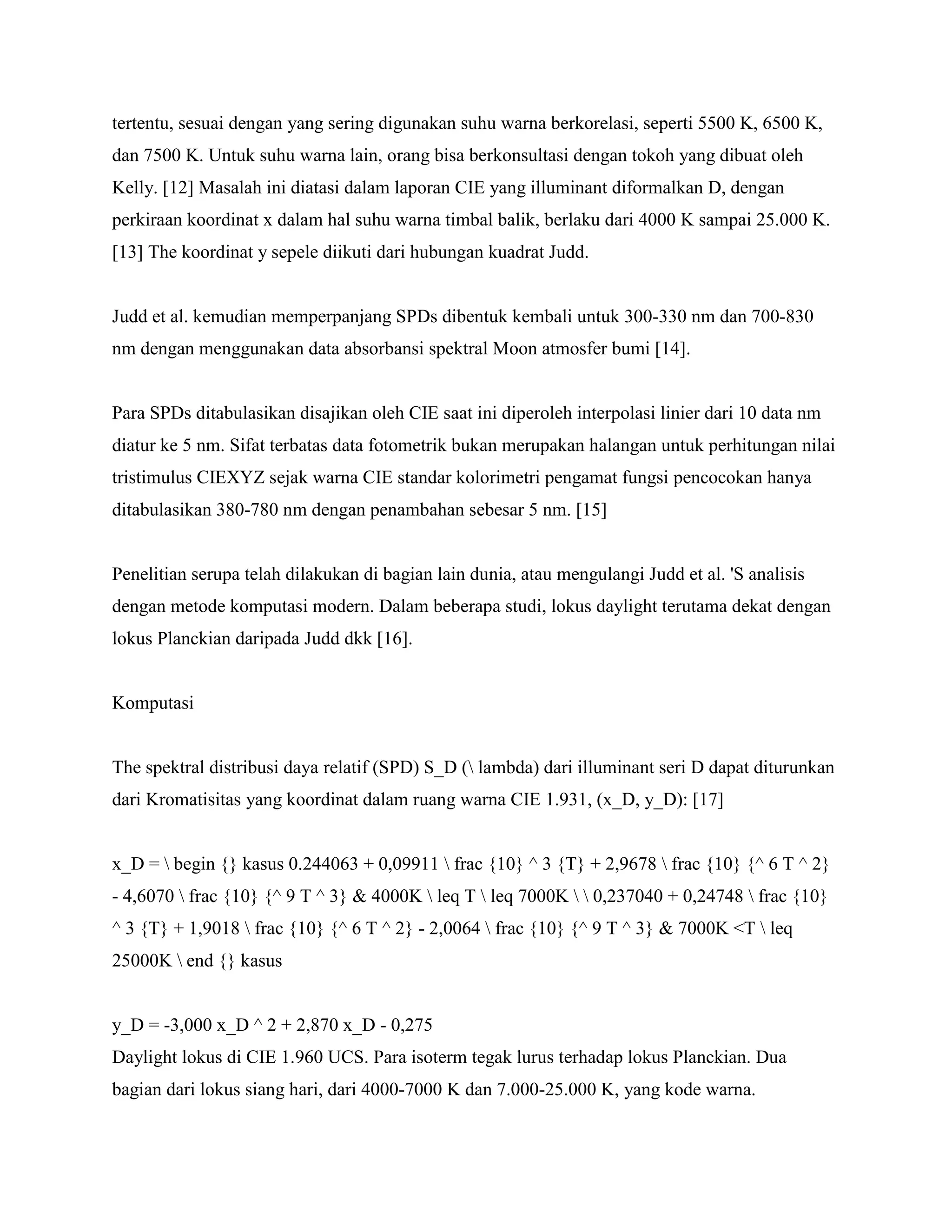

14. tertentu, sesuai dengan yang sering digunakan suhu warna berkorelasi, seperti 5500 K, 6500 K,
dan 7500 K. Untuk suhu warna lain, orang bisa berkonsultasi dengan tokoh yang dibuat oleh
Kelly. [12] Masalah ini diatasi dalam laporan CIE yang illuminant diformalkan D, dengan
perkiraan koordinat x dalam hal suhu warna timbal balik, berlaku dari 4000 K sampai 25.000 K.
[13] The koordinat y sepele diikuti dari hubungan kuadrat Judd.
Judd et al. kemudian memperpanjang SPDs dibentuk kembali untuk 300-330 nm dan 700-830
nm dengan menggunakan data absorbansi spektral Moon atmosfer bumi [14].
Para SPDs ditabulasikan disajikan oleh CIE saat ini diperoleh interpolasi linier dari 10 data nm
diatur ke 5 nm. Sifat terbatas data fotometrik bukan merupakan halangan untuk perhitungan nilai
tristimulus CIEXYZ sejak warna CIE standar kolorimetri pengamat fungsi pencocokan hanya
ditabulasikan 380-780 nm dengan penambahan sebesar 5 nm. [15]
Penelitian serupa telah dilakukan di bagian lain dunia, atau mengulangi Judd et al. 'S analisis
dengan metode komputasi modern. Dalam beberapa studi, lokus daylight terutama dekat dengan
lokus Planckian daripada Judd dkk [16].
Komputasi
The spektral distribusi daya relatif (SPD) S_D ( lambda) dari illuminant seri D dapat diturunkan
dari Kromatisitas yang koordinat dalam ruang warna CIE 1.931, (x_D, y_D): [17]
x_D = begin {} kasus 0.244063 + 0,09911 frac {10} ^ 3 {T} + 2,9678 frac {10} {^ 6 T ^ 2}
- 4,6070 frac {10} {^ 9 T ^ 3} & 4000K leq T leq 7000K 0,237040 + 0,24748 frac {10}
^ 3 {T} + 1,9018 frac {10} {^ 6 T ^ 2} - 2,0064 frac {10} {^ 9 T ^ 3} & 7000K <T leq
25000K end {} kasus
y_D = -3,000 x_D ^ 2 + 2,870 x_D - 0,275
Daylight lokus di CIE 1.960 UCS. Para isoterm tegak lurus terhadap lokus Planckian. Dua
bagian dari lokus siang hari, dari 4000-7000 K dan 7.000-25.000 K, yang kode warna.

15. Perhatikan bahwa kedua lokus dipisahkan oleh jarak yang cukup bahkan, sekitar Delta_ {uv} =
0,003.
di mana T adalah CCT illuminant itu. Kromatisitas koordinat dari Illuminants D dikatakan
membentuk Locus Daylight CIE. SPD relatif diberikan oleh:
S_D ( lambda) = S_0 ( lambda) + M_1 S_1 ( lambda) + M_2 S_2 ( lambda)
M_1 = (1,3515--1.7703x_D 5,9114 y_D) / M
M_2 = (0,03000-31.4424x_D 30,0717 y_D) / M
M = 0,0241 0,2562 x_D-0.7341y_D
mana S_0 ( lambda), S_1 ( lambda), S_2 ( lambda) adalah dua mean dan pertama SPDs
eigenvector, digambarkan di atas [17]. Vektor karakteristik keduanya memiliki nol pada 560 nm,
karena semua SPDs relatif memiliki telah dinormalisasi tentang hal ini.
Para CCT dari illuminants kanonik,, D50 D55, D65, dan D75, sedikit berbeda dari apa yang
tersirat dari namanya. Misalnya, D50 memiliki CCT dari 5003 K ("cakrawala" cahaya),
sedangkan D65 memiliki CCT dari 6504 K (cahaya siang). Sebagaimana dijelaskan dalam
bagian sebelumnya, hal ini dikarenakan nilai dari konstanta dalam hukum Planck telah sedikit
berubah sejak definisi ini illuminants kanonik, yang SPDs didasarkan pada nilai-nilai asli dalam
hukum Planck.
Illuminant E
E illuminant adalah radiator yang sama-energi, memiliki SPD konstan dalam spektrum terlihat.
Hal ini berguna sebagai referensi teoritis, sebuah illuminant yang memberikan bobot yang sama
untuk semua panjang gelombang, menyajikan warna bahkan. Ini juga memiliki sama CIE XYZ
nilai tristimulus, sehingga koordinat Kromatisitas nya adalah (x, y) = (1/3, 1/3). Ini adalah
dengan desain, fungsi pencocokan warna XYZ dinormalisasi sehingga integral mereka atas

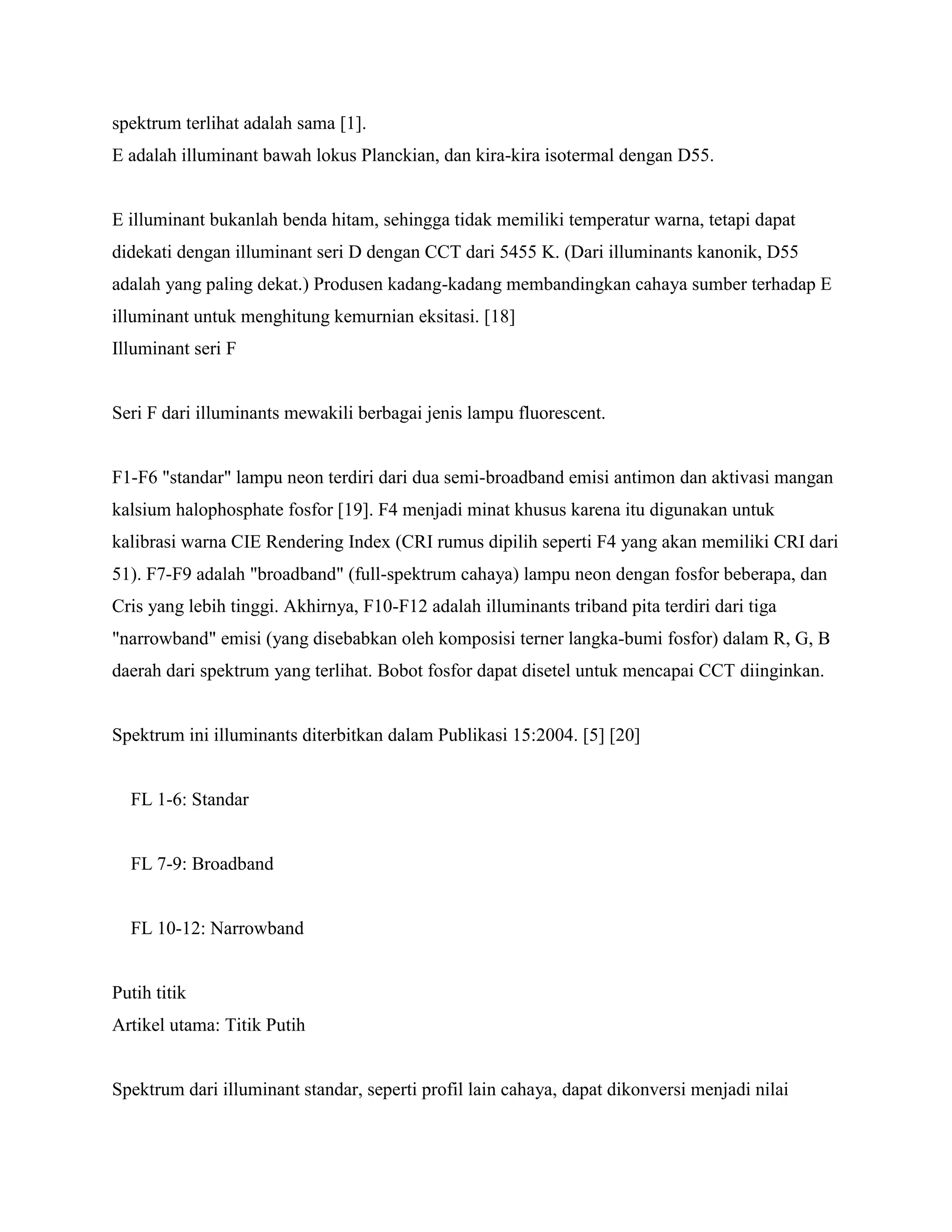

16. spektrum terlihat adalah sama [1].
E adalah illuminant bawah lokus Planckian, dan kira-kira isotermal dengan D55.
E illuminant bukanlah benda hitam, sehingga tidak memiliki temperatur warna, tetapi dapat
didekati dengan illuminant seri D dengan CCT dari 5455 K. (Dari illuminants kanonik, D55
adalah yang paling dekat.) Produsen kadang-kadang membandingkan cahaya sumber terhadap E
illuminant untuk menghitung kemurnian eksitasi. [18]
Illuminant seri F
Seri F dari illuminants mewakili berbagai jenis lampu fluorescent.
F1-F6 "standar" lampu neon terdiri dari dua semi-broadband emisi antimon dan aktivasi mangan
kalsium halophosphate fosfor [19]. F4 menjadi minat khusus karena itu digunakan untuk
kalibrasi warna CIE Rendering Index (CRI rumus dipilih seperti F4 yang akan memiliki CRI dari
51). F7-F9 adalah "broadband" (full-spektrum cahaya) lampu neon dengan fosfor beberapa, dan
Cris yang lebih tinggi. Akhirnya, F10-F12 adalah illuminants triband pita terdiri dari tiga
"narrowband" emisi (yang disebabkan oleh komposisi terner langka-bumi fosfor) dalam R, G, B
daerah dari spektrum yang terlihat. Bobot fosfor dapat disetel untuk mencapai CCT diinginkan.
Spektrum ini illuminants diterbitkan dalam Publikasi 15:2004. [5] [20]
FL 1-6: Standar
FL 7-9: Broadband
FL 10-12: Narrowband
Putih titik
Artikel utama: Titik Putih
Spektrum dari illuminant standar, seperti profil lain cahaya, dapat dikonversi menjadi nilai

17. tristimulus. Himpunan tiga koordinat tristimulus dari illuminant yang disebut titik putih. Jika
profil yang dinormalisasi, maka titik putih ekuivalen dapat dinyatakan sebagai sepasang
koordinat Kromatisitas.
Jika suatu gambar direkam dalam tristimulus koordinat (atau nilai-nilai yang dapat dikonversi ke
dan dari mereka), maka titik putih illuminant digunakan memberikan nilai maksimum dari
koordinat tristimulus yang akan direkam pada setiap titik dalam gambar, di tidak adanya
fluoresensi. Hal ini disebut titik putih gambar.
Proses perhitungan titik putih membuang banyak informasi tentang profil illuminant, dan
sebagainya meskipun benar bahwa untuk illuminant setiap titik putih yang tepat dapat dihitung,
itu bukan kasus yang mengetahui titik putih dari sebuah gambar saja memberitahu Anda banyak
tentang illuminant yang digunakan untuk merekamnya.
Putih poin dari illuminants standar
Daftar illuminants standar, mereka CIE Kromatisitas koordinat (x, y) dari diffuser mencerminkan
(atau transmisi) yang sempurna, dan suhu warna berkorelasi mereka (CCT) yang diberikan di
bawah ini. Koordinat Kromatisitas CIE diberikan untuk kedua lapangan 2 derajat pandang
(1931) dan 10 derajat bidang pandang (1964). Para swatch warna mewakili warna dari setiap
titik putih, dihitung dengan pencahayaan Y = 0,54 dan pengamat standar, dengan asumsi
kalibrasi sRGB tampilan yang benar
