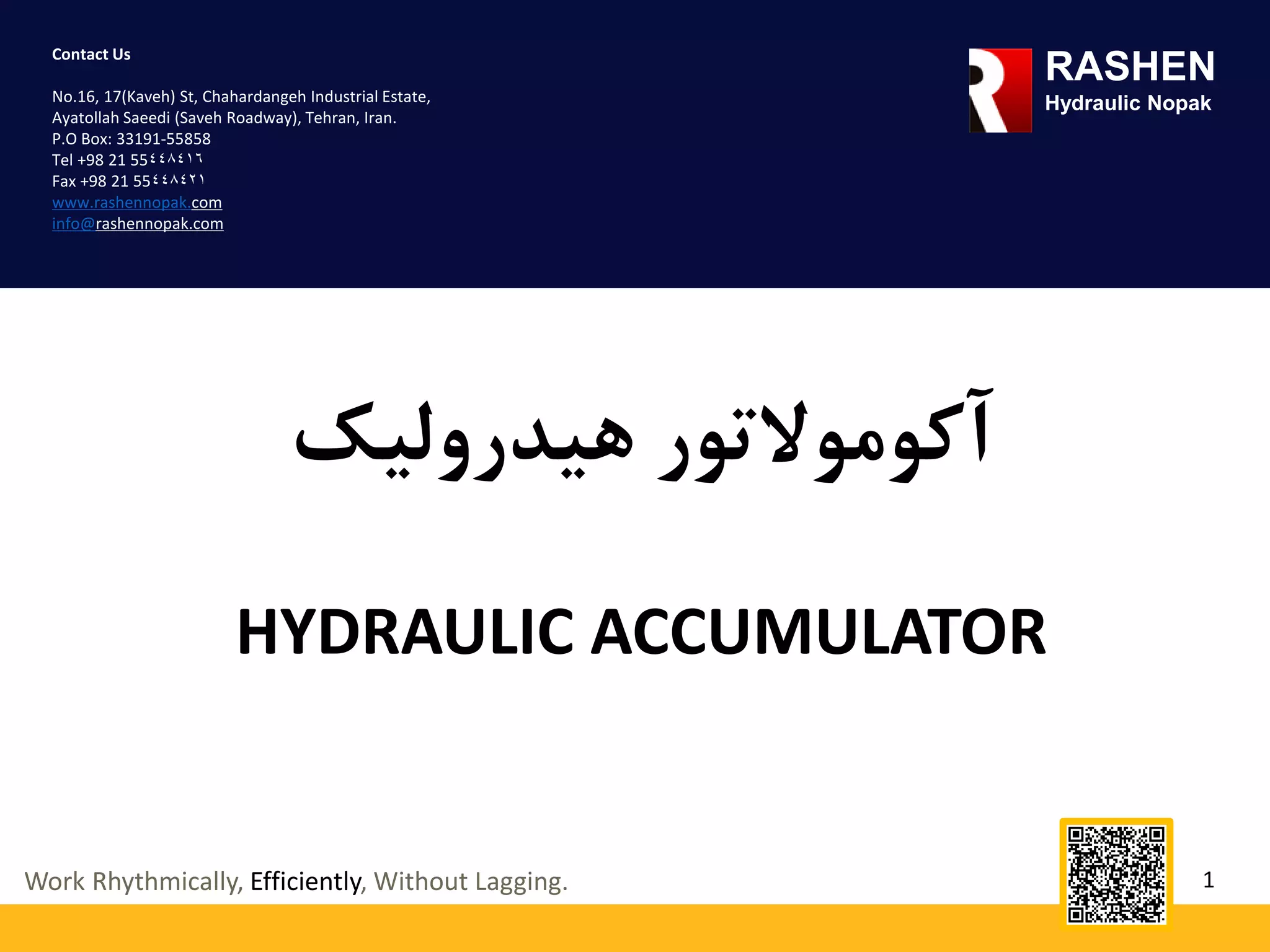

1. ‫هیدرولیک‬ ‫آکوموالتور‬
HYDRAULIC ACCUMULATOR
RASHEN
Hydraulic Nopak
Work Rhythmically, Efficiently, Without Lagging. 1
Contact Us
No.16, 17(Kaveh) St, Chahardangeh Industrial Estate,
Ayatollah Saeedi (Saveh Roadway), Tehran, Iran.
P.O Box: 33191-55858
Tel +98 21 55448416
Fax +98 21 55448421
www.rashennopak.com
info@rashennopak.com

2. 2
RASHEN
Hydraulic Nopak

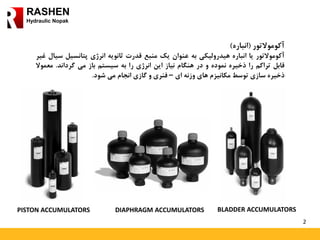

‫آکوموالتور‬(‫انباره‬)
‫آکوموالتور‬‫یا‬‫انباره‬‫هیدرولیکی‬‫به‬‫عنوان‬‫یک‬‫منبع‬‫قدرت‬‫ثانویه‬‫انرژی‬‫پتانسیل‬‫س‬‫یال‬‫غیر‬
‫قابل‬‫تراکم‬‫را‬‫ذخیره‬‫نموده‬‫و‬‫در‬‫هنگام‬‫نیاز‬‫این‬‫انرژی‬‫را‬‫به‬‫سیستم‬‫باز‬‫می‬‫گرداند‬.‫مع‬‫موال‬
‫ذخیره‬‫سازی‬‫توسط‬‫مکانیزم‬‫های‬‫وزنه‬‫ای‬–‫فنری‬‫و‬‫گازی‬‫انجام‬‫می‬‫شود‬.
PISTON ACCUMULATORS DIAPHRAGM ACCUMULATORS BLADDER ACCUMULATORS

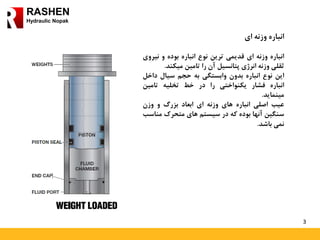

3. 3
RASHEN
Hydraulic Nopak
‫انباره‬‫وزنه‬‫ای‬
‫انباره‬‫وزنه‬‫ای‬‫قدیمی‬‫ترین‬‫نوع‬‫انباره‬‫بوده‬‫و‬‫نی‬‫روی‬
‫ثقلی‬‫وزنه‬‫انرژی‬‫پتانسیل‬‫آن‬‫را‬‫تامین‬‫میکند‬.
‫این‬‫نوع‬‫انباره‬‫بدون‬‫وابستگی‬‫به‬‫حجم‬‫سیال‬‫داخ‬‫ل‬
‫انباره‬‫فشار‬‫یکنواختی‬‫را‬‫در‬‫خط‬‫تخلیه‬‫تامین‬
‫مینماید‬.
‫عیب‬‫اصلی‬‫انباره‬‫های‬‫وزنه‬‫ای‬‫ابعاد‬‫بزرگ‬‫و‬‫وزن‬
‫سنگین‬‫آنها‬‫بوده‬‫که‬‫در‬‫سیستم‬‫های‬‫متحرک‬‫من‬‫اسب‬
‫نمی‬‫باشد‬.

4. 4
RASHEN
Hydraulic Nopak

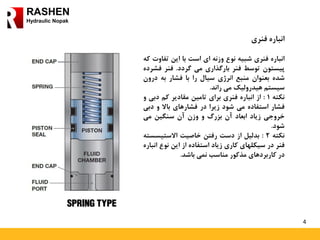

‫انباره‬‫فنری‬
‫انباره‬‫فنری‬‫شبیه‬‫نوع‬‫وزنه‬‫ای‬‫است‬‫با‬‫این‬‫تفاو‬‫ت‬‫که‬
‫پیستون‬‫توسط‬‫فنر‬‫بارگذاری‬‫می‬‫گردد‬.‫فنر‬‫فش‬‫رده‬
‫شده‬‫بعنوان‬‫منبع‬‫انرژی‬‫سیال‬‫را‬‫با‬‫فشار‬‫به‬‫درو‬‫ن‬
‫سیستم‬‫هیدرولیک‬‫می‬‫راند‬.
‫نکته‬1:‫از‬‫انباره‬‫فنری‬‫برای‬‫تامین‬‫مقادیر‬‫کم‬‫دبی‬‫و‬
‫فشار‬‫استفاده‬‫می‬‫شود‬‫زیرا‬‫در‬‫فشارهای‬‫باال‬‫و‬‫دب‬‫ی‬
‫خروجی‬‫زیاد‬‫ابعاد‬‫آن‬‫بزرگ‬‫و‬‫وزن‬‫آن‬‫سنگین‬‫می‬
‫شود‬.
‫نکته‬2:‫بدلیل‬‫از‬‫دست‬‫رفتن‬‫خاصیت‬‫االستیسس‬‫ته‬
‫فنر‬‫در‬‫سیکلهای‬‫کاری‬‫زیاد‬‫استفاده‬‫از‬‫این‬‫نوع‬‫ا‬‫نباره‬
‫در‬‫کاربردهای‬‫مذکور‬‫مناسب‬‫نمی‬‫باشد‬.

5. 5
RASHEN
Hydraulic Nopak
‫آکوموالتور‬‫گازی‬
‫انباره‬‫گازی‬‫یا‬‫هیدروپنوماتیک‬‫نسبت‬‫به‬‫دو‬‫نوع‬‫وزنه‬‫ای‬‫و‬‫فنری‬‫کاربرد‬‫بیشتری‬‫دارد‬.
‫عملکرد‬‫این‬‫نوع‬‫انباره‬‫بر‬‫اساس‬‫قانون‬‫بویل‬‫در‬‫گازها‬‫می‬‫باشد‬.‫خاصیت‬‫تراکم‬‫پذیری‬‫گ‬‫از‬‫امکان‬
‫ذخیره‬‫سازی‬‫انرژی‬‫پتانسیل‬‫در‬‫انباره‬‫گازی‬‫را‬‫فراهم‬‫کرده‬‫است‬.‫کاهش‬‫فشار‬‫سیستم‬‫مو‬‫جب‬
‫انبساط‬‫مجدد‬‫گاز‬‫و‬‫آزاد‬‫شدن‬‫انرژی‬‫ذخیره‬‫شده‬‫می‬‫شود‬‫که‬‫این‬‫امر‬‫رانده‬‫شدن‬‫سیال‬‫به‬‫داخ‬‫ل‬
‫سیستم‬‫هیدرولیک‬‫را‬‫در‬‫پی‬‫خواهد‬‫داشت‬.
‫انباره‬‫های‬‫گازی‬‫به‬‫دو‬‫نوع‬‫اساسی‬‫زیر‬‫تقسیم‬‫می‬‫شوند‬:
1-‫انباره‬‫نوع‬‫جدا‬‫نشده‬–Non Separator Type
2-‫انباره‬‫نوع‬‫جدا‬‫شده‬–Separator Type

6. 6
RASHEN
Hydraulic Nopak
‫آکوموالتور‬‫گازی‬
1-‫انباره‬‫نوع‬‫جدا‬‫نشده‬–Non Separator Type
‫انباره‬‫نوع‬‫جدا‬‫نشده‬‫از‬‫یک‬‫پوسته‬‫با‬‫مجرای‬‫خروجی‬‫روغن‬
‫در‬‫پایین‬‫و‬‫مجرای‬‫ورود‬‫هوا‬‫در‬‫باال‬‫تشکیل‬‫شده‬‫و‬‫جدا‬‫کنن‬‫ده‬
‫فیزیکی‬‫بین‬‫گاز‬‫و‬‫روغن‬‫وجود‬‫ندارد‬.
‫در‬‫این‬‫نوع‬‫انباره‬‫انبساط‬‫گاز‬‫مستقیما‬‫موجب‬‫رانده‬‫شدن‬
‫روغن‬‫می‬‫گردد‬.
•‫توانایی‬‫پذیرفتن‬‫حجم‬‫زیادی‬‫از‬‫روغن‬‫از‬‫مزایا‬
•‫مخلوط‬‫شدن‬‫گاز‬‫در‬‫روغن‬‫به‬‫دلیل‬‫موجود‬‫نبودن‬‫جداره‬
‫کننده‬‫فیزیکی‬‫عیب‬‫اصلی‬
‫این‬‫نوع‬‫انباره‬‫باید‬‫به‬‫صورت‬‫عمودی‬‫جهت‬‫جلوگیری‬‫از‬‫ور‬‫ود‬
‫گاز‬‫به‬‫داخل‬‫سیستم‬‫و‬‫بروز‬‫پدیده‬‫کاویتاسیون‬‫نصب‬‫گ‬‫ردد‬.
‫استفاده‬‫از‬‫این‬‫انباره‬‫در‬‫مدارهایی‬‫که‬‫دبی‬‫خروجی‬‫پمپ‬‫و‬
‫سرعت‬‫جریان‬‫زیاد‬‫است‬‫توصیه‬‫نمی‬‫گردد‬.
‫گاز‬
‫مایع‬
‫پوست‬‫ه‬
‫روغن‬ ‫خروجی‬ ‫و‬ ‫ورودی‬
‫گاز‬ ‫ورودی‬

7. 7
RASHEN
Hydraulic Nopak
‫گازی‬ ‫آکوموالتور‬

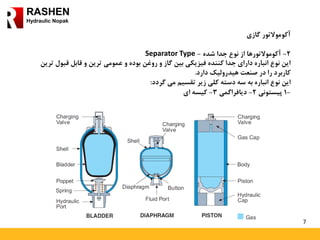

2-‫شده‬ ‫جدا‬ ‫نوع‬ ‫از‬ ‫آکوموالتورها‬-Separator Type
‫ترین‬ ‫قبول‬ ‫قابل‬ ‫و‬ ‫ترین‬ ‫عمومی‬ ‫و‬ ‫بوده‬ ‫روغن‬ ‫و‬ ‫گاز‬ ‫بین‬ ‫فیزیکی‬ ‫کننده‬ ‫جدا‬ ‫دارای‬ ‫انباره‬ ‫نوع‬ ‫این‬
‫دارد‬ ‫هیدرولیک‬ ‫صنعت‬ ‫در‬ ‫را‬ ‫کاربرد‬.
‫به‬ ‫انباره‬ ‫نوع‬ ‫این‬‫گردد‬ ‫می‬ ‫تقسیم‬ ‫زیر‬ ‫کلی‬ ‫دسته‬ ‫سه‬:
-1‫پیستونی‬2-‫دیافراگمی‬3-‫ای‬ ‫کیسه‬

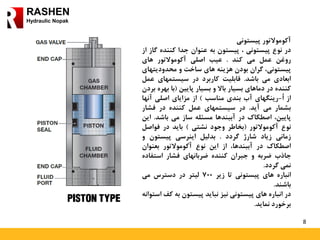

8. 8
RASHEN
Hydraulic Nopak
‫آکوموالتور‬‫پیستونی‬
‫در‬‫نوع‬‫پیستونی‬،‫پیستون‬‫به‬‫عنوان‬‫جدا‬‫کننده‬‫گ‬‫از‬‫از‬
‫روغن‬‫عمل‬‫می‬‫کند‬.‫عیب‬‫اصلی‬‫آکوموالتور‬‫های‬
،‫پیستونی‬‫گران‬‫بودن‬‫هزینه‬‫های‬‫ساخت‬‫و‬‫محدودیت‬‫های‬
‫ابعادی‬‫می‬‫باشد‬.‫قابلیت‬‫کاربرد‬‫در‬‫سیستمهای‬‫ع‬‫مل‬
‫کننده‬‫در‬‫دماهای‬‫بسیار‬‫باال‬‫و‬‫بسیار‬‫پایین‬(‫با‬‫به‬‫ره‬‫بردن‬
‫از‬ُ‫ا‬-‫رینگهای‬‫آب‬‫بندی‬‫مناسب‬)‫از‬‫مزایای‬‫اصلی‬‫آنها‬
‫بشمار‬‫می‬‫آید‬.‫در‬‫سیستمهای‬‫عمل‬‫کننده‬‫در‬‫فشار‬
‫پایین‬،‫اصطکاک‬‫در‬‫آببندها‬‫مسئله‬‫ساز‬‫می‬‫باشد‬.‫ا‬‫ین‬
‫نوع‬‫آکوموالتور‬(‫بخاطر‬‫وجود‬‫نشتی‬)‫باید‬‫در‬‫فواص‬‫ل‬
‫زمانی‬‫زیاد‬‫شارژ‬‫گردد‬.‫بدلیل‬‫اینرسی‬‫پیستون‬‫و‬
‫اصطکاک‬‫در‬،‫آببندها‬‫از‬‫این‬‫نوع‬‫آکوموالتور‬‫بعنوان‬
‫جاذب‬‫ضربه‬‫و‬‫جبران‬‫کننده‬‫ضربانهای‬‫فشار‬‫استفاد‬‫ه‬
‫نمی‬‫گردد‬.
‫انباره‬‫های‬‫پیستونی‬‫تا‬‫زیر‬700‫لیتر‬‫در‬‫دسترس‬‫می‬
‫باشند‬.
‫در‬‫انباره‬‫های‬‫پیستونی‬‫نیز‬‫نباید‬‫پیستون‬‫به‬‫ک‬‫ف‬‫استوانه‬
‫برخورد‬‫نماید‬.

9. 9
RASHEN
Hydraulic Nopak
‫آکوموالتور‬‫دیافراگمی‬
‫در‬‫آکوموالتور‬‫دیافراگمی‬،‫یک‬‫دیافراگم‬‫جداکننده‬
‫االستیک‬‫بین‬‫روغن‬‫و‬‫گاز‬‫م‬‫ی‬‫باشد‬.‫هنگام‬‫شارژ‬‫کامل‬،
‫زائده‬‫تعبیه‬‫شده‬‫در‬‫کف‬،‫دیافراگم‬‫ضمن‬‫مسدود‬‫نمودن‬
‫دریچه‬،‫روغن‬‫از‬‫کشیده‬‫شدن‬‫دیافراگم‬‫به‬‫داخل‬‫آن‬‫مجرا‬
‫جلوگیری‬‫می‬‫نماید‬.‫شارژ‬‫و‬‫کنترل‬‫فشار‬‫آکوموالتور‬‫ا‬‫ز‬
‫طریق‬‫سوپاپ‬‫تعبیه‬‫شده‬‫در‬‫باالی‬‫آن‬‫صورت‬‫میگیرد‬.
‫روغن‬‫ارسالی‬‫از‬‫پمپ‬‫به‬،‫آکوموالتور‬‫موجب‬‫تغییر‬‫شک‬‫ل‬
‫دیافراگم‬‫و‬‫ذخیره‬‫انرژی‬‫گشته‬‫که‬‫هنگام‬،‫نیاز‬‫این‬‫انر‬‫ژی‬
‫آزاد‬‫شده‬‫و‬‫روغن‬‫اضافی‬‫جهت‬‫استفاده‬‫به‬‫سیستم‬‫برمی‬
‫گردد‬.‫مهمترین‬‫مزیت‬‫این‬‫نوع‬،‫آکوموالتور‬‫وزن‬‫کم‬‫نس‬‫بت‬
‫به‬‫حجم‬‫سیال‬‫خروجی‬‫میباشد‬‫که‬‫موجبات‬‫کاربرد‬‫وسی‬‫ع‬
‫آن‬‫را‬‫در‬‫سیستمهای‬‫هوانوردی‬‫باعث‬‫گردیده‬‫است‬.

10. 10
RASHEN
Hydraulic Nopak

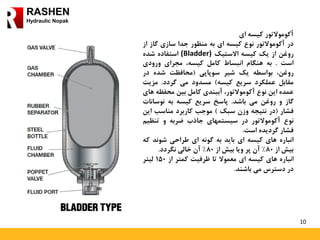

‫آکوموالتور‬‫کیسه‬‫ای‬
‫در‬‫آکوموالتور‬‫نوع‬‫کیسه‬‫ای‬‫به‬‫منظور‬‫جدا‬‫سازی‬‫گاز‬‫ا‬‫ز‬
‫روغن‬‫از‬‫یک‬‫کیسه‬‫االستیک‬(Bladder)‫استفاده‬‫شده‬
‫است‬.‫به‬‫هنگام‬‫انبساط‬‫کامل‬،‫کیسه‬‫مجرای‬‫ورودی‬
،‫روغن‬‫بواسطه‬‫یک‬‫شیر‬‫سوپاپی‬(‫محافظت‬‫شده‬‫در‬
‫مقابل‬‫عملکرد‬‫سریع‬‫کیسه‬)‫مسدود‬‫می‬‫گردد‬.‫مزیت‬
‫عمده‬‫این‬‫نوع‬‫آکوموالتور‬،‫آببندی‬‫کامل‬‫بین‬‫محفظ‬‫ه‬‫های‬
‫گاز‬‫و‬‫روغن‬‫می‬‫باشد‬.‫پاسخ‬‫سریع‬‫کیسه‬‫به‬‫نوسانا‬‫ت‬
‫فشار‬(‫در‬‫نتیجه‬‫وزن‬‫سبک‬)‫موجب‬‫کاربرد‬‫مناسب‬‫ای‬‫ن‬
‫نوع‬‫آکوموالتور‬‫در‬‫سیستمهای‬‫جاذب‬‫ضربه‬‫و‬‫تنظیم‬
‫فشار‬‫گردیده‬‫است‬.
‫انباره‬‫های‬‫کیسه‬‫ای‬‫باید‬‫به‬‫گونه‬‫ای‬‫طراحی‬‫شوند‬‫ک‬‫ه‬
‫بیش‬‫از‬80%‫آن‬‫پر‬‫ویا‬‫بیش‬‫از‬80%‫آن‬‫خالی‬‫نگردد‬.
‫انباره‬‫های‬‫کیسه‬‫ای‬‫معموال‬‫تا‬‫ظرفیت‬‫کمتر‬‫از‬150‫لیتر‬
‫در‬‫دسترس‬‫می‬‫باشند‬.

11. 11
RASHEN
Hydraulic Nopak

12. 12
RASHEN
Hydraulic Nopak

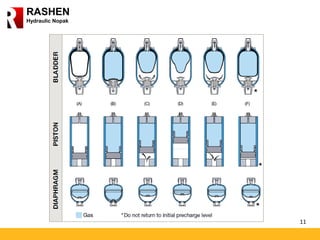

‫عملکرد‬ ‫نحوه‬
‫مرحله‬A
‫است‬ ‫خالی‬ ‫انباره‬.‫نیست‬ ‫فشار‬ ‫تحت‬ ‫هیدرولیک‬ ‫روغن‬ ‫محفظه‬ ‫و‬ ‫گاز‬ ‫محفظه‬.
‫مرحله‬B
‫است‬ ‫شده‬ ‫شارژ‬ ‫پیش‬ ‫گاز‬ ‫توسط‬ ‫انباره‬.
‫مرحله‬C
‫درانباره‬ ‫سازی‬ ‫ذخیره‬ ‫حال‬ ‫در‬ ‫هیدرولیک‬ ‫سیال‬ ‫و‬ ‫است‬ ‫شده‬ ‫بیشتر‬ ‫گاز‬ ‫شارژ‬ ‫فشار‬ ‫از‬ ‫سیستم‬ ‫فشار‬‫است‬.
‫مرحله‬D
‫سیستم‬ ‫فشار‬ ‫قله‬.‫انباره‬‫است‬ ‫شده‬ ‫پر‬ ‫آن‬ ‫ظرفیت‬ ‫به‬ ‫توجه‬ ‫با‬ ‫هیدرولیک‬ ‫سیال‬ ‫از‬.
‫از‬‫می‬ ‫جلوگیری‬ ‫سیستم‬ ‫در‬ ‫اطمینان‬ ‫شیر‬ ‫یک‬ ‫توسط‬ ‫هیدرولیک‬ ‫فشار‬ ‫در‬ ‫بیشتر‬ ‫افزایش‬ ‫گونه‬ ‫هر‬‫شود‬.
‫مرحله‬E
‫افتد‬ ‫می‬ ‫سیستم‬ ‫فشار‬.‫سیستم‬ ‫به‬ ‫انباره‬ ‫از‬ ‫سیال‬ ‫شارژ‬ ‫فشار‬ ‫نیروهای‬.
‫مرحله‬F
‫است‬ ‫رسیده‬ ‫خود‬ ‫فشار‬ ‫حداقل‬ ‫به‬ ‫سیستم‬.‫تخلی‬ ‫آن‬ ‫طراحی‬ ‫حداکثر‬ ‫به‬ ‫توجه‬ ‫با‬ ‫سیستم‬ ‫به‬ ‫سیال‬‫شود‬ ‫می‬ ‫ه‬.

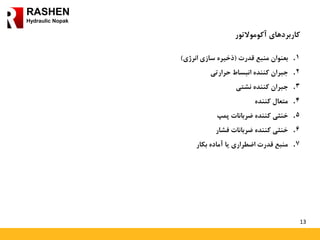

13. 13
RASHEN
Hydraulic Nopak
‫کاربردهای‬‫آکوموالتور‬
.‫بعنوان‬ 1‫منبع‬‫قدرت‬(‫ذخیره‬‫سازی‬‫انرژی‬)
.‫جبران‬ 2‫کننده‬‫انبساط‬‫حرارتی‬
.‫جبران‬ 3‫کننده‬‫نشتی‬
.‫متعال‬ 4‫کننده‬
.‫خنثی‬ 5‫کننده‬‫ضربانات‬‫پمپ‬
.‫خنثی‬ 6‫کننده‬‫ضربانات‬‫فشار‬
.‫منبع‬ 7‫قدرت‬‫اضطراری‬‫یا‬‫آماده‬‫بکار‬

14. 14
RASHEN
Hydraulic Nopak
‫کاربردهای‬‫آکوموالتور‬

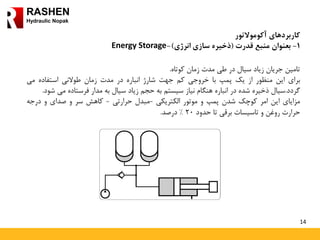

1-‫بعنوان‬‫منبع‬‫قدرت‬(‫ذخیره‬‫سازی‬‫انرژی‬)-Energy Storage
‫تامین‬‫جریان‬‫زیاد‬‫سیال‬‫در‬‫طی‬‫مدت‬‫زمان‬‫کوتاه‬.
‫برای‬‫این‬‫منظور‬‫از‬‫یک‬‫پمپ‬‫با‬‫خروجی‬‫کم‬‫جهت‬‫شارژ‬‫انباره‬‫در‬‫مدت‬‫زمان‬‫طوالنی‬‫استفاده‬‫می‬
‫گردد‬.‫سیال‬‫ذخیره‬‫شده‬‫در‬‫انباره‬‫هنگام‬‫نیاز‬‫سیستم‬‫به‬‫حجم‬‫زیاد‬‫سیال‬‫به‬‫مدار‬‫فرستاده‬‫می‬‫شود‬.
‫مزایای‬‫این‬‫امر‬‫کوچک‬‫شدن‬‫پمپ‬‫و‬‫موتور‬‫الکتریکی‬-‫مبدل‬‫حرارتی‬-‫کاهش‬‫سر‬‫و‬‫صدای‬‫و‬‫درجه‬
‫حرارت‬‫روغن‬‫و‬‫تاسیسات‬‫برقی‬‫تا‬‫حدود‬20%‫درصد‬.

15. 15
RASHEN
Hydraulic Nopak
‫کاربردهای‬‫آکوموالتور‬

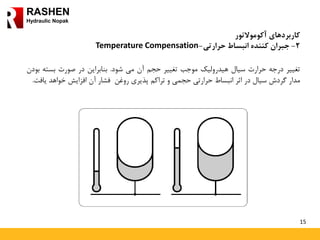

2-‫جبران‬‫کننده‬‫انبساط‬‫حرارتی‬-Temperature Compensation
‫تغییر‬‫درجه‬‫حرارت‬‫سیال‬‫هیدرولیک‬‫موجب‬‫تغییر‬‫حجم‬‫آن‬‫می‬‫شود‬.‫بنابراین‬‫در‬‫صورت‬‫بسته‬‫بودن‬
‫مدار‬‫گردش‬‫سیال‬‫در‬‫اثر‬‫انبساط‬‫حرارتی‬‫حجمی‬‫و‬‫تراکم‬‫پذیری‬‫روغن‬‫فشار‬‫آن‬‫افزایش‬‫خواهد‬‫یا‬‫فت‬.

16. 16
RASHEN
Hydraulic Nopak
‫کاربردهای‬‫آکوموالتور‬

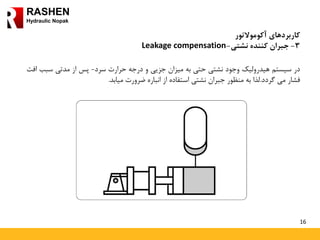

3-‫کننده‬ ‫جبران‬‫نشتی‬-Leakage compensation
‫در‬‫سیستم‬‫هیدرولیک‬‫وجود‬‫نشتی‬‫حتی‬‫به‬‫میزان‬‫جزیی‬‫و‬‫درجه‬‫حرارت‬‫سرد‬-‫پس‬‫از‬‫مدتی‬‫سب‬‫ب‬‫افت‬
‫فشار‬‫می‬‫گردد‬.‫لذا‬‫به‬‫منظور‬‫جبران‬‫نشتی‬‫استفاده‬‫از‬‫انباره‬‫ضرورت‬‫میابد‬.

17. 17
RASHEN
Hydraulic Nopak
‫کاربردهای‬‫آکوموالتور‬

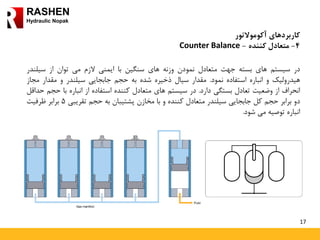

4-‫کننده‬ ‫متعادل‬-Counter Balance
‫در‬‫سیستم‬‫های‬‫بسته‬‫جهت‬‫متعادل‬‫نمودن‬‫وزنه‬‫های‬‫سنگین‬‫با‬‫ایمنی‬‫الزم‬‫می‬‫توان‬‫از‬‫سیلند‬‫ر‬
‫هیدرولیک‬‫و‬‫انباره‬‫استفاده‬‫نمود‬.‫مقدار‬‫سیال‬‫ذخیره‬‫شده‬‫به‬‫حجم‬‫جابجایی‬‫سیلندر‬‫و‬‫مقدار‬‫مج‬‫از‬
‫انحراف‬‫از‬‫وضعیت‬‫تعادل‬‫بستگی‬‫دارد‬.‫در‬‫سیستم‬‫های‬‫متعادل‬‫کننده‬‫استفاده‬‫از‬‫انباره‬‫با‬‫حج‬‫م‬‫حداقل‬
‫دو‬‫برابر‬‫حجم‬‫کل‬‫جابجایی‬‫سیلندر‬‫متعادل‬‫کننده‬‫و‬‫با‬‫مخازن‬‫پشتیبان‬‫به‬‫حجم‬‫تقریبی‬5‫برابر‬‫ظرفیت‬
‫انباره‬‫توصیه‬‫می‬‫شود‬.

18. 18
RASHEN
Hydraulic Nopak
‫کاربردهای‬‫آکوموالتور‬

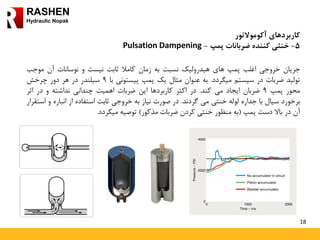

5-‫ضربانات‬ ‫کننده‬ ‫خنثی‬‫پمپ‬-Pulsation Dampening
‫جریان‬‫خروجی‬‫اغلب‬‫پمپ‬‫های‬‫هیدرولیک‬‫نسبت‬‫به‬‫زمان‬‫کامال‬‫ثابت‬‫نیست‬‫و‬‫نوسانات‬‫آن‬‫موجب‬
‫تولید‬‫ضربات‬‫در‬‫سیستم‬‫میگردد‬.‫به‬‫عنوان‬‫مثال‬‫یک‬‫پمپ‬‫پیستونی‬‫با‬9‫سیلندر‬‫در‬‫هر‬‫دور‬‫چرخش‬
‫محور‬‫پمپ‬9‫ضربان‬‫ایجاد‬‫می‬‫کند‬.‫در‬‫اکثر‬‫کاربردها‬‫این‬‫ضربات‬‫اهمیت‬‫چندانی‬‫نداشته‬‫و‬‫در‬‫اثر‬
‫برخورد‬‫سیال‬‫با‬‫جداره‬‫لوله‬‫خنثی‬‫می‬‫گردند‬.‫در‬‫صورت‬‫نیاز‬‫به‬‫خروجی‬‫ثابت‬‫استفاده‬‫از‬‫انباره‬‫و‬‫استقرار‬
‫آن‬‫در‬‫باال‬‫دست‬‫پمپ‬(‫به‬‫منظور‬‫خنثی‬‫کردن‬‫ضربات‬‫مذکور‬)‫توصیه‬‫میگردد‬.

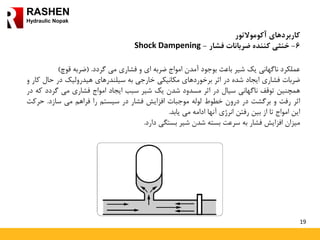

19. 19
RASHEN
Hydraulic Nopak
‫کاربردهای‬‫آکوموالتور‬
6-‫ضربانات‬ ‫کننده‬ ‫خنثی‬‫فشار‬-Shock Dampening
‫عملکرد‬‫ناگهانی‬‫یک‬‫شیر‬‫باعث‬‫بوجود‬‫آمدن‬‫امواج‬‫ضربه‬‫ای‬‫و‬‫فشاری‬‫می‬‫گردد‬.(‫ضربه‬‫قوچ‬)
‫ضربات‬‫فشاری‬‫ایجاد‬‫شده‬‫در‬‫اثر‬‫برخوردهای‬‫مکانیکی‬‫خارجی‬‫به‬‫سیلندرهای‬‫هیدرولیک‬‫در‬‫حال‬‫کار‬‫و‬
‫همچنین‬‫توقف‬‫ناگهانی‬‫سیال‬‫در‬‫اثر‬‫مسدود‬‫شدن‬‫یک‬‫شیر‬‫سبب‬‫ایجاد‬‫امواج‬‫فشاری‬‫می‬‫گردد‬‫که‬‫در‬
‫اثر‬‫رفت‬‫و‬‫برگشت‬‫در‬‫درون‬‫خطوط‬‫لوله‬‫موجبات‬‫افزایش‬‫فشار‬‫در‬‫سیستم‬‫را‬‫فراهم‬‫می‬‫سازد‬.‫حرک‬‫ت‬
‫این‬‫امواج‬‫تا‬‫از‬‫بین‬‫رفتن‬‫انرژی‬‫آنها‬‫ادامه‬‫می‬‫یابد‬.
‫میزان‬‫افزایش‬‫فشار‬‫به‬‫سرعت‬‫بسته‬‫شدن‬‫شیر‬‫بستگی‬‫دارد‬.

20. 20
RASHEN
Hydraulic Nopak
‫کاربردهای‬‫آکوموالتور‬

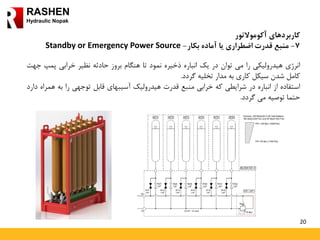

7-‫آماده‬ ‫یا‬ ‫اضطراری‬ ‫قدرت‬ ‫منبع‬‫بکار‬-Standby or Emergency Power Source
‫انرژی‬‫هیدرولیکی‬‫را‬‫می‬‫توان‬‫در‬‫یک‬‫انباره‬‫ذخیره‬‫نمود‬‫تا‬‫هنگام‬‫بروز‬‫حادثه‬‫نظیر‬‫خرابی‬‫پمپ‬‫جهت‬
‫کامل‬‫شدن‬‫سیکل‬‫کاری‬‫به‬‫مدار‬‫تخلیه‬‫گردد‬.
‫استفاده‬‫از‬‫انباره‬‫در‬‫شرایطی‬‫که‬‫خرابی‬‫منبع‬‫قدرت‬‫هیدرولیک‬‫آسیبهای‬‫قابل‬‫توجهی‬‫را‬‫به‬‫هم‬‫راه‬‫دارد‬
‫حتما‬‫توصیه‬‫می‬‫گردد‬.

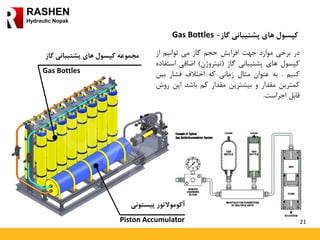

21. 21
RASHEN
Hydraulic Nopak
‫کپسول‬‫گاز‬ ‫پشتیبانی‬ ‫های‬-Gas Bottles
‫پیستونی‬ ‫آکوموالتور‬
Piston Accumulator
‫گاز‬ ‫پشتیبانی‬ ‫های‬ ‫کپسول‬ ‫مجموعه‬
Gas Bottles
‫در‬‫برخی‬‫موارد‬‫جهت‬‫افزایش‬‫حجم‬‫گاز‬‫می‬‫توانیم‬‫از‬
‫کپسول‬‫های‬‫پشتیبانی‬‫گاز‬(‫نیتروژن‬)‫اضافی‬‫ا‬‫ستفاده‬
‫کنیم‬.‫به‬‫عنوان‬‫مثال‬‫زمانی‬‫که‬‫اختالف‬‫فشار‬‫بی‬‫ن‬
‫کمترین‬‫مقدار‬‫و‬‫بیشترین‬‫مقدار‬‫کم‬‫باشد‬‫این‬‫ر‬‫وش‬
‫قابل‬‫اجراست‬.

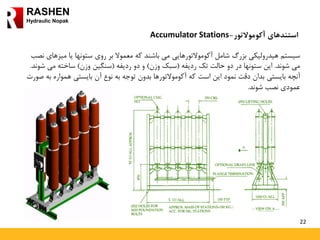

22. 22
RASHEN
Hydraulic Nopak
‫آکوموالتور‬ ‫استندهای‬-Accumulator Stations
‫سیستم‬‫هیدرولیکی‬‫بزرگ‬‫شامل‬‫آکوموالتورهایی‬‫می‬‫باشند‬‫که‬‫معموال‬‫بر‬‫روی‬‫ستونها‬‫یا‬‫می‬‫زهای‬‫نصب‬
‫می‬‫شوند‬.‫این‬‫ستونها‬‫در‬‫دو‬‫حالت‬‫تک‬‫ردیفه‬(‫سبک‬‫وزن‬)‫و‬‫دو‬‫ردیفه‬(‫سنگین‬‫وزن‬)‫ساخته‬‫می‬‫شوند‬.
‫آنچه‬‫بایستی‬‫بدان‬‫دقت‬‫نمود‬‫این‬‫است‬‫که‬‫آکوموالتورها‬‫بدون‬‫توجه‬‫به‬‫نوع‬‫آن‬‫بایستی‬‫هموار‬‫ه‬‫به‬‫صورت‬
‫عمودی‬‫نصب‬‫شوند‬.

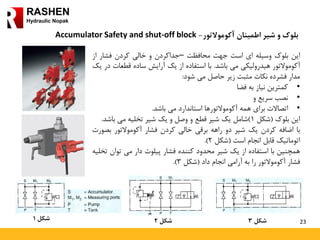

23. 23
RASHEN
Hydraulic Nopak
‫آکوموالتور‬ ‫اطمینان‬ ‫شیر‬ ‫و‬ ‫بلوک‬-Accumulator Safety and shut-off block
‫این‬‫بلوک‬‫وسیله‬‫ای‬‫است‬‫جهت‬‫محافظت‬–‫جداکردن‬‫و‬‫خالی‬‫کردن‬‫فشار‬‫ا‬‫ز‬
‫آکوموالتور‬‫هیدرولیکی‬‫می‬‫باشد‬.‫با‬‫استفاده‬‫از‬‫یک‬‫آرایش‬‫ساده‬‫قطعات‬‫در‬‫یک‬
‫مدار‬‫فشرده‬‫نکات‬‫مثبت‬‫زیر‬‫حاصل‬‫می‬‫شود‬:
•‫کمترین‬‫نیاز‬‫به‬‫فضا‬
•‫نصب‬‫سریع‬‫و‬
•‫اتصاالت‬‫برای‬‫همه‬‫آکوموالتورها‬‫استاندارد‬‫می‬‫باشد‬.
‫این‬‫بلوک‬(‫شکل‬1)‫شامل‬‫یک‬‫شیر‬‫قطع‬‫و‬‫وصل‬‫و‬‫یک‬‫شیر‬‫تخلیه‬‫می‬‫باش‬‫د‬.
‫با‬‫اضافه‬‫کردن‬‫یک‬‫شیر‬‫دو‬‫راهه‬‫برقی‬‫خالی‬‫کردن‬‫فشار‬‫آکوموالتور‬‫بص‬‫ورت‬
‫اتوماتیک‬‫قابل‬‫انجام‬‫است‬(‫شکل‬2).
‫همچنین‬‫با‬‫استفاده‬‫از‬‫یک‬‫شیر‬‫محدود‬‫کننده‬‫فشار‬‫پیلوت‬‫دار‬‫می‬‫توان‬‫تخلیه‬
‫فشار‬‫آکوموالتور‬‫را‬‫به‬‫آرامی‬‫انجام‬‫داد‬(‫شکل‬3).
‫شکل‬1 ‫شکل‬2 ‫شکل‬3

24. 24
RASHEN
Hydraulic Nopak

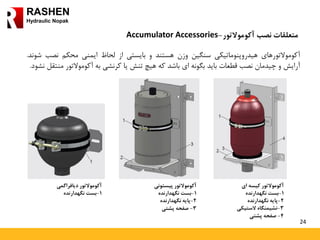

‫آکوموالتور‬ ‫نصب‬ ‫متعلقات‬-Accumulator Accessories
‫آکوموالتورهای‬‫هیدروپنوماتیکی‬‫سنگین‬‫وزن‬‫هستند‬‫و‬‫بایستی‬‫از‬‫لحاظ‬‫ایمنی‬‫محکم‬‫نصب‬‫شوند‬.
‫آرایش‬‫و‬‫چیدمان‬‫نصب‬‫قطعات‬‫باید‬‫بگونه‬‫ای‬‫باشد‬‫که‬‫هیچ‬‫تنش‬‫یا‬‫کرنشی‬‫به‬‫آکوموالتور‬‫م‬‫نتقل‬‫نشود‬.
‫ای‬ ‫کیسه‬ ‫آکوموالتور‬
1-‫نگهدارنده‬ ‫بست‬
2-‫نگهدارنده‬ ‫پایه‬
3-‫الستیکی‬ ‫نشیمنگاه‬
4-‫پشتی‬ ‫صفحه‬
‫پیستونی‬ ‫آکوموالتور‬
1-‫نگهدارنده‬ ‫بست‬
2-‫نگهدارنده‬ ‫پایه‬
3-‫پشتی‬ ‫صفحه‬
‫دیافراگمی‬ ‫آکوموالتور‬
1-‫نگهدارنده‬ ‫بست‬

25. 25
RASHEN
Hydraulic Nopak

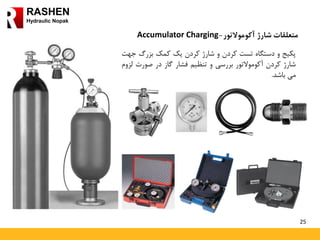

‫آکوموالتور‬ ‫شارژ‬ ‫متعلقات‬-Accumulator Charging
‫پکیج‬‫و‬‫دستگاه‬‫تست‬‫کردن‬‫و‬‫شارژ‬‫کردن‬‫یک‬‫کمک‬‫بزرگ‬‫جهت‬
‫شارژ‬‫کردن‬‫آکوموالتور‬‫بررسی‬‫و‬‫تنظیم‬‫فشار‬‫گاز‬‫در‬‫صورت‬‫لزوم‬
‫می‬‫باشد‬.

26. 26
RASHEN
Hydraulic Nopak

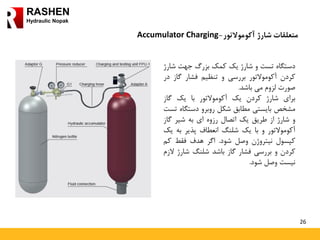

‫آکوموالتور‬ ‫شارژ‬ ‫متعلقات‬-Accumulator Charging
‫دستگاه‬‫تست‬‫و‬‫شارژ‬‫یک‬‫کمک‬‫بزرگ‬‫جهت‬‫ش‬‫ارژ‬
‫کردن‬‫آکوموالتور‬‫بررسی‬‫و‬‫تنظیم‬‫فشار‬‫گاز‬‫در‬
‫صورت‬‫لزوم‬‫می‬‫باشد‬.
‫برای‬‫شارژ‬‫کردن‬‫یک‬‫آکوموالتور‬‫با‬‫یک‬‫گاز‬
‫مشخص‬‫بایستی‬‫مطابق‬‫شکل‬‫روبرو‬‫دستگ‬‫اه‬‫تست‬
‫و‬‫شارژ‬‫از‬‫طریق‬‫یک‬‫اتصال‬‫رزوه‬‫ای‬‫به‬‫شیر‬‫گا‬‫ز‬
‫آکوموالتور‬‫و‬‫با‬‫یک‬‫شلنگ‬‫انعطاف‬‫پذیر‬‫به‬‫یک‬
‫کپسول‬‫نیتروژن‬‫وصل‬‫شود‬.‫اگر‬‫هدف‬‫فقط‬‫ک‬‫م‬
‫کردن‬‫و‬‫بررسی‬‫فشار‬‫گاز‬‫باشد‬‫شلنگ‬‫شارژ‬‫ال‬‫زم‬
‫نیست‬‫وصل‬‫شود‬.

27. 31
RASHEN
Hydraulic Nopak
Work rhythmically, efficiently, without lagging!
Contact Us
No.16, 17(Kaveh) St, Chahardangeh Industrial Estate,
Ayatollah Saeedi (Saveh Roadway), Tehran, Iran.
P.O Box: 33191-55858
Tel +98 21 55448416
Fax +98 21 55448421
www.rashennopak.com
info@rashennopak.com
